Как сделать антенну для цифрового тв своими руками

Изготовление антенны из пивных банок своими руками

Чтобы самому сделать антенну из пивных банок для цифрового телевидения, не нужно иметь специальных знаний или умений. Достаточно запастись временем и терпением, поскольку, несмотря на простоту, при первом создании такого прибора способны возникнуть трудности. Чтобы справиться со сложностями, рекомендуется использовать предложенную инструкцию.

Необходимые материалы и инструменты

Перечень материалов, которые потребуются для изготовления комнатной телеантенны, предельно короток. Он содержит:

• несколько пивных банок;
• саморезы и отвёртка (по возможности заменяется пайкой и паяльником);
• антенный кабель;
• рейка для закрепления получившейся конструкции;
• изолента.

Перечисленные предметы находятся в шаговой доступности, поэтому добыть подходящие материалы и сделать антенну своими руками сможет каждый желающий.

Чертежи, схемы и ручной расчёт

Универсальной схемы поимки мощного, бесперебойного сигнала не существует, поскольку для получения рабочей конструкции достаточно соблюдать 2 правила:

• банки должны быть парными находиться друг напротив друга (рекомендуется 4-8, но иногда достаточно две);
• оплётка и центральная жила крепятся к разным банкам.

Дополнительно учитывается расстояние между элементами. Обычно оно равняется 75-80 миллиметров, но точные параметры придётся искать вручную, поэтому сразу закреплять детали нельзя. Требуется сохранить им подвижность для последующей настройки и поиска стабильного телевизионного сигнала.

Изготовление мачты

Изготовление каркаса и мачты для крепления готовой конструкции зависит от фантазии и возможностей человека. Для качественного приёма каналов можно сделать:

• рейку, к которой банки приматываются изолентой;
• рейку с несколькими поперечными рейками (для мощной антенны из нескольких элементов).

Для установки готовой конструкции можно воспользоваться любой палкой, металлической трубкой или даже стеной дома. Главным условием является отсутствие контактов между металлическими элементами и креплением. То есть, использование шурупов допустимо, но требуется следить за их расположением.

Если у Вас остались вопросы или есть жалобы – сообщите нам

Сборка

Подготовив каркас и собрав требуемые детали, можно собирать основную часть:

1. вкрутить саморезы в банку (предварительно можно проделать в ней дырку);
2. прикрепить к одному саморезу жилку кабеля, к другому – оплётку;
3. закрепить банки на рейку, провести настройку сигнала.

Важно подчеркнуть, что телезрители, желающие обойтись без шурупов, способны прикрепить кабель к баночному «язычку», с помощью которого она открывается. Также жилу с оплёткой можно припаять, предварительно очистив стенку баночки. Для улучшения приёма рекомендуется последовательно соединить несколько баночек

При этом банки с разным соединением (оплётка и жила) должны располагаться в перекрёстном порядке

Для улучшения приёма рекомендуется последовательно соединить несколько баночек. При этом банки с разным соединением (оплётка и жила) должны располагаться в перекрёстном порядке.

Установка

Следующим шагом станет установка антенны. Для этого следует походить с подключенным к телевизору прибором, проверив, где каналы принимаются увереннее всего. Качество приёма в различных частях дома отличается, поэтому рассчитывать на то, что оптимальное место обнаружится моментально, не следует.

Сказанное касается и установки самодельного оборудования во дворе или на крыше здания: для получения стабильной, беспрерывной трансляции придётся изучить все доступные места расположения антенны.

Подключение и настройка

Выбрав место, остаётся настроить трансляцию, найдя правильное расположение банок на рейке. Для этого понадобится:

1. передвигать баночки вправо, влево, изменяя расстояние между ними;
2. следить за изменениями улучшениями на экране ТВ (теперь на современных телевизорах и цифровых ресиверах присутствует специальная шкала качества приёма);
3. найдя оптимальное положение баночек, зафиксировать их изолентой.

Ничего дополнительного не потребуется, а основная сложность заключается в количестве баночек. Чем их больше, тем сложнее определить нужное положение на рейках.

Принцип сборки

Подобранная по длине заготовка делится на две равные трубки, которые обжимаются с одной из сторон. Трубки фиксируются на расстоянии в 6-7 см друг от друга, а их окончания хомутами крепятся к текстолитовой заготовке. Полученную конструкцию закрепляют с помощью штанги в вертикальном положении.

Для подключения кабеля необходимо проложить петлю, рассчитанную на сопротивление в 75 Ом. Средние жилы кабеля зачищаются и скручиваются со сплющенными окончаниями трубок, а соединение оплетки происходит с помощью медного провода. Соединение остальной части петли и кабеля, идущего на выход к телевизионному устройству, происходит по тому же принципу.

Антенна из металлической банки

Сгодится банка из-под консервы.

Дополнительно потребуется:

• кабель;
• кусок латунной, медной проволоки (длина – 40 мм, диаметр 2мм);
• радиочастотный соединитель RF-N (хотя можно обойтись и без него).

Пошаговые действия:

• срезать верхушку;
• отметить точку на боковине, куда установить излучатель;
• проделать отверстие в банке, обязательно в нужной точке для усиления сигнала неоднократно;
• сверлить отверстия, начиная с малого размера и постепенно увеличивая до 12-16мм;
• обработать края наждачкой или напильником;
• припаять латунный (медный) провод длиной 3,5 мм к RF соединителю;
• вновь зачистить наждачной бумагой конец провода для полного устранения оксидной пленки;
• припаять обработанный конец к выходу соединителя RF, зажав соединитель в тисках;
• отслеживать, чтобы излучатель был направлен вверх;
• установить соединитель в подготовленное место;
• затянуть прижимным болтом;
• припаять кабель к обратной стороне соединителя.

Если действовать по схеме, то все получится.

Антенна Харченко для цифрового ТВ: насколько уверенно работает

Общий вид собранной мной конструкции показываю фотографией. С учетом вертикальной поляризации она расположена в форме восьмерки, а для горизонтальной ориентации ее поворачивают бабочкой.

Для наглядности рассмотрения перевернул ее обратной стороной: экраном к передающему центру, а активным вибратором, выполненным из медной шинки — в комнату.

ТВ кабель просто примотан изолентой по одной стороне квадрата, закреплен на стойке и в моем случае служит еще крепежным элементом: просто перекинут через карниз шторы: на нем висит антенна.

Мою конструкцию уже повторили многие соседи. Наблюдаю это вот таким оформлением окон.

Люди подвешивают восьмерку даже на занавески, стали делать ее без экрана и крепежной рейки: один активный вибратор уверенно обеспечивает прием. Этим упрощают сборку. Однако, в случае появления посторонних помех экран советую все же собирать.

Делаю вывод, что антенна Харченко в зоне уверенного приема работает вполне надежно. Поскольку ее расчет и монтаж простой, не требует дефицитных деталей, то рекомендую к сборке.

Как рассчитать размеры антенны для цифрового телевидения своими руками простыми способами

Для определения габаритов конструкции Харченко я нашел много рекомендаций, которые, мягко говоря, не стыкуются, но работают. На картинке привожу только 3 методики расчета.

А еще есть онлайн калькуляторы, вычисляющие различные размеры. Все это я объясняю тем, что такая конструкция не критична к точности изготовления, что считаю ее преимуществом.

Для проверки выбрал ту методику, где сторона квадрата составляет 0,25 длины волны электромагнитного колебания λ. Здесь надо меньше материала, а условия работы наиболее усложненные.

Умножаю длину волны 48 на 0,25 и получаю сторону квадрата 12 см.

А дальше показываю технологию, которую вам не сложно будет повторить. Но рекомендую все же немного увеличить сторону квадрата.

Тогда она станет захватывать чуть больший диапазон сигналов за счет того, что подобная форма вибратора обрабатывает все амплитуды полуволн напряженности, которые умещаются внутри нее. За счет этого и обеспечивается ее широкополосность.

Как сделать антенну Харченко: личный опыт «сборки на коленке» с фотографиями

Активный вибратор делал из медной шинки прямоугольного сечения 1х4 мм.

Такой профиль сложно выгибать. Приходится работать в тисках. Проще работать с круглым сечением. Среднюю часть зачистил от лака и пропаял паяльником контактные площадки.

По одной стороне квадрата примотал изолентой коаксиальный кабель и припаял его токоведущие жилы к подготовленным площадкам.

За счет созданной полупетли образуется угол согласования волновых сопротивлений кабеля и антенны. Это наиболее простая в исполнении конструкция. Но она играет важную роль.

Показываю это подключение дополнительными фото на готовой антенне.

Дальше мне осталось выполнить экранирующую решетку, которая блокирует посторонние сигналы с противоположной стороны, чтобы они не ухудшали прием информации.

Разметил деревянную рейку, просверлил в ней тонкие отверстия.

Вставил в них отрезки проволоки, длина которых немного перекрывает площадь активного вибратора, заклинил их спичками. Можно еще клея добавить.

Получилась вот такая антенна Харченко для цифрового ТВ с подключенным к ней кабелем.

Здесь показываю ее расположение на окне во время работы прошлым летом.

А этот снимок сделал недавно: показываю еще ее один вид.

В это время я уже отказался от использования антенны для цифрового ТВ DVB T2 после подключения оптоволокна и перехода на пакет услуг Ясна от Белтелеком.

Антенна из провода: самая легкая сборка для телевизора

Принимать цифровой сигнал на телевизор в зоне до 30 км можно на простое проволочное одинарное или двойное кольцо из медной проволоки, взятой отрезком электропроводки 2,5 мм кв.

Показываю технологию его сборки из двух колец. Если вас заинтересует упрощенный вариант, то второй элемент не монтируйте.

Протяженность окружности кольца должна соответствовать длине волны ТВ сигнала передатчика. В моем примере это 48 см. Откусываю два отрезка провода: L1 и L2 с запасом по сантиметру для соединения концов.

Сгибаю будущие вибраторы кольцами, а концы их зачищаю. На коротком отрезке делаю маленькие колечки для подключения второй заготовки.

Вставляю один вибратор в другой, колечки обжимаю пассатижами.

Показываю этот процесс в большем масштабе.

Подготавливаю конец коаксиального кабеля к подключению снятием изоляции.

Скручиваю все концы.

Пропаиваю места соединения паяльником.

Получилась вот такая простая антенна из провода, состоящая из двух колец.

Ориентировать ее надо стороной длинной проволоки к передатчику. Кольца можно выгнуть формой шестиугольника. Тогда они займут более устойчивое положение.

Фотографией ниже просто показываю принцип: придания особой точности размеров геометрической фигуре не занимался. Сделайте лучше для себя.

Антенна из провода собрана. Включаем ее в работу и проверяем качество принимаемого сигнала на телевизоре.

Придать декоративные свойства конструкции поможет любая мягкая игрушка. Располагать эту антенну надо около телевизора или ресивера. Превышать длину коаксиального кабеля более полуметра нежелательно.

На сборку подобной конструкции нужно потратить менее 10 минут, никаких трудностей она не представляет, как и предыдущая схема, а работа ее происходит за счет собранной петли.

Самая проста антенна для дачи — из металлических банок

Для изготовления этой телевизионной антенны кроме кабеля нужны будут только две алюминиевых или жестяных банки да кусок деревянной планки или пластиковой трубы. Банки должны быть металлическими. Можно брать пивные алюминиевые, можно — жестяные. Главное условие — чтобы стенки были ровными (не ребристыми).

Эта ТВ антенна для дачи может быть сделана своими руками за несколько минут

Банки промывают и высушивают. Конец коаксиального провода разделывают — скрутив жилы оплетки и очистив центральную жилу от изоляции получают два проводника. Их крепят к банкам. Если умеете пользоваться паяльником, можно припаять. Нет — берете два маленьких самореза с плоскими шляпками (можно «блошки» для гипсокартона), на концах проводников скручиваете петлю, в нее продеваете саморез с установленной на нем шайбой, прикручиваете к банке. Только перед этим надо металл банки очистить — сняв налет при помощи наждачной бумаги с тонким зерном.

Необходимо предварительно зачистить банку от краски

Банки закрепляют на планке. Расстояние между ними подбирают индивидуально — по лучшей картинке. Не стоит надеяться на чудо — в нормальном качестве будет один-два канала, а может и нет… Зависит от положения ретранслятора, «чистоты» коридора, того, насколько правильно ориентирована антенна… Но как выход в аварийной ситуации — это отличный вариант.

Что понадобится для сборки цифровой антенны

Пользователи ошибаются, считая, что получить качественный сигнал в требуемом диапазоне можно путем использования обычного аналогового устройства. Для цифры антенна незаменима.

Но при выборе оптимальной модели для повышения качества сигнала на ТВ, приема большого числа каналов должны соблюдаться следующие требования:

1. Работа устройства исключительно на дециметровых диапазонах.
2. Приобретение фильтра защиты от LTE в случае поступления сигналов с помехами и мощного усилителя в дополнение, если телевышка от дома расположена далеко.
3. Правильный выбор направления при установке – в сторону телевышки, по оси электромагнитной волны с исходом от передающего центра во избежание искажения сигналов.
4. Взятие в учет параметров частотного диапазона в условиях местности, иначе мультиплекс в антенне не станет принимать доступные каналы.

Для сборки потребуется:

• медный провод (3 м в диаметре), площадь сечения с оболочкой – 6 мм 2, волновое сопротивление – 75 Ом;
• кабель (2, 2,5 мм в длину), чтобы доходил непосредственно до телевизора при подключении;
• острый нож;
• изолента;
• плоскогубцы;
• паяльник с канифолью и припоем;
• клеевой пистолет либо герметик.

Как самому сделать антенну с минимумом материалов

Есть два варианта как сделать самодельную антенну, задействуя минимальное количество материалов. Такая антенна с лёгкостью изготавливается в домашних условиях и является одной из самых простейших самодельных антенн
.

В магазине сегодня большой выбор всевозможных антенн для телевизора, и всегда есть возможность купить то, что нужно. Но бывают случаи, когда антенна требуется очень срочно, например, после грозы или на даче, а до магазина нужно еще дойти. Тогда на помощь придут мастеровитые руки, смекалка и немного исходного материала.

Это самая популярная телевизионная антенна, которую делают своими руками умельцы. Секрет ее популярности в простоте и доступности материалов. Такую антенну можно сделать на даче и на пикнике. Да и в квартире, где прием на магазинную антенну не всегда идеален. Мастера говорят, что на то, чтобы сделать такую антенну самому, потребуется всего 10 минут времени, а принимает она намного больше каналов, нежели стационарная.

Для создания приемника из пустых жестяных банок вам понадобиться:

• кабель для антенны;
• пару жестяных банок из-под пивных или иных слабоалкогольных напитков;
• саморезы – 2 шт;
• штекер;
• изоляционная или липкая лента;
• отвертка;
• палка.

Инструкция, как сделать антенну ТВ самостоятельно:

Антенна из-под пустых пивных банок готова, остается только подключить ее к телевизору и настроить. Можно конструкцию усовершенствовать и сделать антенну из нескольких секций из пивной тары.

Простая антенна для Wi-Fi из металлической банки

Антенну для приема сигнала Wi-Fi тоже можно сделать из подручных средств — из консервной банки. Эта ТВ антенна своими руками может быть собрана за пол часа. Это если все делать неторопясь. Банка должна быть из металла, с ровными стенками. Отлично подходят высокие и узкие консервные банки. Если ставить самодельную антенну будете на улице, найдите банку с пластиковой крышкой (как на фото). Кабель берут антенный, коаксиальный, сопротивлением 75 Ом.

Так выглядит снаружи баночная антенна для Wi-Fi

Кроме банки и кабеля потребуется еще:

• радиочастотный соединитель RF-N;
• кусок медной или латунной проволоки диаметром 2 мм и длиной 40 мм;
• кабель с гнездом, подходящим к Wi-Fi карте или адаптеру.

Передатчики Wi-Fi работают на частоте 2,4 ГГц с длинной волны 124 мм. Так вот, банку желательно выбрать такую, чтобы ее высота была не менее 3/4 длины волны. Для данного случая лучше чтобы она была больше 93 мм. Диаметр банки должен быть как можно ближе к половине длины волны — 62 мм для данного канала. Некоторые отклонения могут быть, но чем ближе к идеалу — тем лучше.

Размеры и сборка

При сборке в банке делают отверстие. Его надо расположить строго в нужной точке. Тогда сигнал будет усиливаться в несколько раз. Он зависит от диаметра выбранной банки. Все параметры приведены в таблице. Измеряете точно диаметр вашей банки, находите нужную строчку, имеете все нужные размеры.

Как сделать антенну для Wi-Fi своими руками

D – диаметр	Нижняя граница затухания	Верхняя граница затухания	Lg	1/4 Lg	3/4 Lg
73 мм	2407.236	3144.522	752.281	188.070	564.211
74 мм	2374.706	3102.028	534.688	133.672	401.016
75 мм	2343.043	3060.668	440.231	110.057	330.173
76 мм	2312.214	3020.396	384.708	96.177	288.531
77 мм	2282.185	2981.170	347.276	86.819	260.457
78 мм	2252.926	2942.950	319.958	79.989	239.968
79 мм	2224.408	2905.697	298.955	74.738	224.216
80 мм	2196.603	2869.376	282.204	070.551	211.653
81 мм	2169.485	2833.952	268.471	67.117	201.353
82 мм	2143.027	2799.391	256.972	64.243	192.729
83 мм	2117.208	2765.664	247.178	61.794	185.383
84 мм	2092.003	2732.739	238.719	59.679	179.039
85 мм	2067.391	2700.589	231.329	57.832	173.497
86 мм	2043.352	2669.187	224.810	56.202	168.607
87 мм	2019.865	2638.507	219.010	54.752	164.258
88 мм	1996.912	2608.524	213.813	53.453	160.360
89 мм	1974.475	2579.214	209.126	52.281	156.845
90 мм	1952.536	2550.556	204.876	51.219	153.657
91 мм	1931.080	2522.528	201.002	50.250	150.751
92 мм	1910.090	2495.110	197.456	49.364	148.092
93 мм	1889.551	2468.280	194.196	48.549	145.647
94 мм	1869.449	2442.022	191.188	47.797	143.391
95 мм	1849.771	2416.317	188.405	47.101	141.304
96 мм	1830.502	2391.147	185.821	46.455	139.365
97 мм	1811.631	2366.496	183.415	45.853	137.561
98 мм	1793.145	2342.348	181.169	45.292	135.877
99 мм	1775.033	2318.688	179.068	44.767	134.301

Порядок действий такой:

• Срезаем верхнюю часть банки, тщательно моем, высушиваем.

• На боковине отмечаем точку, в которой надо установить излучатель. Ее надо накернить. Берем что-то с острым наконечником (подойдет сверло большого диаметра, например), ставим точно в эту точку, наносим по сверлу удар. Он не должен быть сильным, чтобы не помялась банка. Но и не слишком слабым — должен остаться след.

• Понадобиться набор сверл — начинать сверлить надо с маленького размера, постепенно увеличивая до 12-16 мм — по размерам приобретенного RF соединителя.
• Напильником или наждачной бумагой обрабатываем края.

• К RF соединителю надо припаять медный или латунный провод заданной длины — 30,5 мм. Для нормального качества пайки конец провода обрабатываем наждачной бумагой до появления чистого металла (без оксидной пленки). Удобнее паять, зажав соединитель в тисках, выставив вывод вертикально вверх. Нагреваем обработанный конец провода паяльником, припаиваем к выходу RF соединителя. Надо следить чтобы излучатель был строго вертикален.

• Устанавливаем соединитель в подготовленное место в банке, затягиваем прижимным болтом.
• К обратной стороне соединителя припаиваем кабель.
• Wi-Fi антенна своими руками готова.

Можно обойтись и без RF соединителя, но с ним все намного проще — легче выставить излучатель вертикально вверх, подключить кабель, идущий к роутеру (маршрутизатору) или карте Wi-Fi.

Нюансы изготовления улавливателей сигнала

Приступая к изготовлению самодельного устройства, необходимо иметь представление о возможных вариантах конструкций и правилах их сборки.

Все многообразие телевизионных антенн принято подразделять на несколько видов:

1. Всеволновые. Частотнонезависимая антенна самая дешевая, легкая в изготовлении. Основа – металлическая рама, а в качестве приемников – жестяные емкости или пивные банки. Конструкция не обладает высокими рабочими параметрами, но вполне подойдет для дачи, если вещательная вышка расположена неподалеку.
2. Логопериодические. Принцип работы сравним с рыболовецкой сетью, сортирующей добычу при отлове. Устройство несложно в изготовлении, а его параметры превышают характеристики всеволновых моделей. Антенны отличаются согласованностью с фидером по любым диапазонам.
3. Дециметровые. Конструкции, хорошо функционирующие вне зависимости от условий приема. Возможны различные формы исполнения: зигзаг, ромбы, круг и т.д.

Детали антенны, по которым курсируют токи полезного сигнала, стыкуют сваркой или пайкой. Однако при размещении устройства на крыше домика такие контакты со временем разъест коррозия.

Одно из условий достаточной чистоты и стойкости приема – минимальное количество стыков в конструкции уловителя сигнала

Помимо этой нормы, при собственноручном создании антенны для дачи желательно придерживаться следующих правил:

Центральную жилу, оплетку делают из недорогих сплавов, стойких к коррозийным процессам

Однако они плохо поддаются пайке – работы проводят с особой осторожностью, чтобы не пережечь провод.
Для соединения элементов надо применять паяльник на 40 Вт, флюс-пасту, легкоплавкий припой.
Задействовать алюминиевую проволоку для создания деталей конструкции нежелательно. Материал быстро окисляется, утрачивая способность проводить сигнал

Оптимальный вариант – медь, доступная альтернатива – латунь.

Приемная площадь уловителя должна быть большой. С целью ее увеличения к раме, отсеивающей эфирный шум, можно симметрично прикрепить металлические прутья.

Подключение к антенне самого простого усилителя сигнала значительно улучшит качество эфирной передачи. Заводские изделия уже оснащены этим элементом

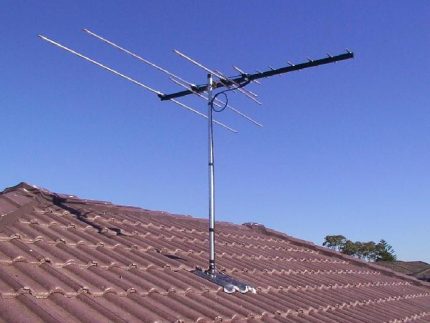

Тандем самодельной антенны и усилителя обеспечит необходимую мощность приема. Достаточно вынести конструкцию на крышу и установить в направлении близстоящей телевизионной вышки.

Пошаговая инструкция сборки антенны для цифрового ТВ

Есть несколько вариантов обустройства цифровой антенны.

Из кабеля

Устройство данного типа для приема двух мультиплексов собирается следующим образом:

1. Нарезается кабель двумя отрезками 55 и 60 см (размеры определяются путем расчетов). Каждый конец провода зачищается от изоляции и оплетки на 1,5 см. Освобожденное экранирование плотно скручивается в косички. Центральную жилу лучше обрезать до изоляции, чтобы она не соприкасалась с другими элементами.
2. Косички правых концов спаиваются друг с другом, та же процедура проделывается с левыми. После этого получаются 2 кольца разного диаметра.
3. Меньшее кольцо шнура располагается внутри большого, оба закрепляются проволокой на плотной основе. Для нее подойдет фанера или картон.
4. Зачищается конец главного кабеля с необходимой длиной особым способом: оплетка длиной 1,5 см скручивается, центральная жила освобождается от нее на 1 см.
5. Оплетка главного кабеля соединяется при помощи паяльника с левой частью антенны.
6. Центральная жила кабеля соединяется с концом оплетки правой части и запаивается.
7. Соединения изолируются при помощи изоленты.

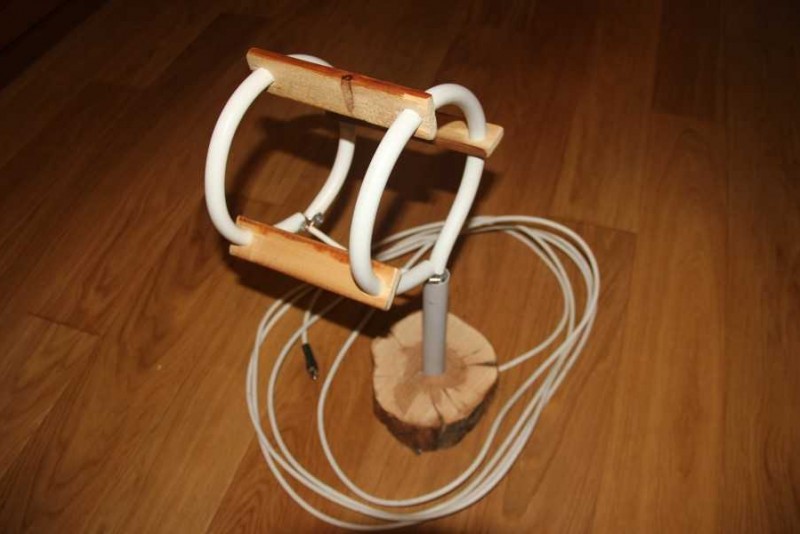

Изготовление антенны из кабеля

Антенна с такими параметрами должна принимать каналы двух мультиплексов.

Из картонной коробки

Алгоритм действий:

1. Из коробки вырезаются прямоугольники 25х30 см.
2. Изготавливаются отрезки из фольги того же размера.
3. Фольга аккуратно (без волн и зазоров) клеится к картону.
4. В углах заготовок вырезаются отверстия.
5. К обоим отверстиям подводятся внутренний и внешний контуры.
6. Контакты закрепляются в отверстиях болтами.

После сборки и подключения к телевизору необходимо вычислить и место расположения ретранслятора, и расстояние между прямоугольниками, которые должны быть параллельны друг другу. Когда сигнал будет принят, оба нужно зафиксировать на одном каркасе.

Из пивных банок

Изготавливается следующим образом:

1. Просверливаются шурупом или пробиваются шилом отверстия в донышке банок.
2. Банки располагаются параллельно друг другу дном наружу.
3. Кабель зачищается на длину в 3 банки + 20 см без повреждения оплетки, протаскивается через отверстия и на внешней стороне закрепляется болтами.
4. На выходе из отверстий кабель фиксируется проволокой.
5. Банки не сильно закрепляются одним мотком скотча на крестообразном или Т-образном каркасе из дерева.
6. К кабелю подсоединяется штекер, тот вставляется в приставку или гнездо телевизора.
7. Корректируется расстояние между банками путем их перемещения по горизонтальной планке каркаса.
8. После подключения и определения расположения ретранслятора банки крепко фиксируются скотчем к каркасу.

ТВ-антенна из пивных банок.

Антенна «Восьмерка»

Устройство представляет собой биквадрат и отличается хорошим приемом прямого сигнала при неблагоприятной погоде. Главное условие для создания действующей антенны — правильный расчет сторон квадратов. Для просмотра цифрового телевидения в Москве его сторона должна составлять 15 см, периметр — 60 см.

Собирается устройство следующим образом:

1. Кусок медной проволоки длиной 120 см обрезается на две части, из них формируется 2 квадрата.
2. Квадраты стыкуются одним углом, объединяясь в единую конструкцию, при этом они изолируются между собой.
3. Конструкция, принявшая форму восьмерки, фиксируется на плоском каркасе.
4. К точкам соединения подводится передающий кабель.
5. Ведется поиск сигнала.

Антенна в виде восьмерки.

Двойной или тройной квадрат

Приемное устройство имеет рамочный тип из двух или трех квадратов, расположенных для усиления параллельно друг к другу. Используется в условиях близкого расположения вышки, но присутствия помех от вещания на других частотах. Алгоритм сборки:

1. Из трубок изготавливаются квадраты, которые устанавливаются на каркасе из дерева или фанеры.
2. Они соединяются любым токопроводящим элементом (в его роли может выступить сам оголенный кабель).
3. Кабель, каркас, штекер и рамки крепятся друг к другу.
4. Расстояние между квадратами регулируется при поиске сигнала.

Антенна «Бабочка»

Данный тип антенны сложнее других, поэтому предварительно можно сделать чертеж. Используется для установки на улице. Собирается по такой схеме:

1. На деревянной палке длиной 70 см шириной 4 см и толщиной от 2 см наносят 4 точки по прямой линии на удалении 20 см друг от друга.
2. На палке от точек наносятся перпендикулярные к каркасу линии под углом 30°.
3. Из проволоки изготавливается 8 усиков длиной 15 см, они фиксируются болтами на каркасе — по 4 с каждой стороны. Каждый из усиков должен располагаться по разметке под углом 30° к прямой линии на каркасе.
4. Места крепления соединяются между собой.
5. К нижним выводам подключается кабель.

Антенна бабочка своими руками.

Простая телевизионная антенна

Если ретранслятор находится в пределах 30 км от вашей дачи, вам можно сделать самую простую по конструкции приемную часть. Это две одинаковых трубки, соединенные между собой кабелем. Выход кабеля подается на соответствующий вход телевизора.

Конструкция антенны для телевизора на даче: сделать своими руками очень просто (чтобы увеличить размеры картинки, щелкните по ней левой клавишей мышки)

Что нужно для изготовления этой ТВ антенны

Прежде всего вам нужно узнать, на какой частоте вещает ближайшая телевышка. От частоты зависит длинна «усов». Полоса вещания находится в диапазоне 50-230 МГц. Она поделена на 12 каналов. Для каждого нужна своя длинна трубок. Список каналов эфирного телевидения, их частоты и параметры телевизионной антенны для самостоятельного изготовления приведет в таблице.

Номер канала	Частота канала	Длинна вибратора — от одного до другого конца трубок, см	Длинна кабелей для согласующего устройства, L1/L2 см
1	50 МГц	271-276 см	286 см / 95 см
2	59,25 МГц	229-234 см	242 см / 80 см
3	77,25 МГц	177-179 см	187 см / 62 см
4	85,25 МГц	162-163 см	170 см / 57 см
5	93,25 МГц	147-150 см	166 см / 52 см
6	175,25 МГц	85 см	84 см / 28 см
7	183,25 МГц	80 см	80 см / 27 см
8	191,25 МГц	77 см	77 см / 26 см
9	199,25 МГц	75 см	74 см / 25 см
10	207,25 МГц	71 см	71 см / 24 см
11	215,25 МГц	69 см	68 см / 23 см
12	223,25 МГц	66 см	66 см / 22 см

Итак, для того чтобы сделать антенну для телевизора своими руками, вам нужны следующие материалы:

1. Металлическая труба длиной на 6-7 см короче указанной в таблице. Материал — любой металл: латунь, сталь, дюралюминий и т.п. Диаметр — от 8 мм до 24 мм (чаще ставят 16 мм). Главное условие: оба «уса» должны быть одинаковыми: из одного материала, одной длинны, из трубы одного диаметра с одинаковой толщиной стенки.
2. Телевизионный кабель с сопротивление 75 Ом. Его длинна определяется по месту: от антенны до телевизора, плюс метра полтора на провисание и полметра для петли согласования.
3. Кусок толстого текстолита или гетинакса (толщиной не менее 4 мм),
4. Несколько хомутов или металлических полос для закрепления труб на держателе.

5. Штанга для антенны (металлическая труба или уголок, при не очень большой высоте — деревянный брусок и т.п.).

Хорошо бы иметь под рукой паяльник, флюс для пайки меди и припой: все соединения центральных проводников желательно пропаивать: лучше будет качество изображения и дольше будет работать антенна. Места паек затем нужно защитить от окисления: лучше всего — залить слоем силикона, можно — эпоксидной смолой и т.п. В крайнем случае — заклеить изолентой, но это — очень ненадежно.

Эту самодельную антенну для телевизора, даже в домашних условиях, сделает и ребенок. Нужно отрезать трубку той длинны, которая соответствует частоте вещания близлежащего ретранслятора, затем распилить ее ровно пополам.

Порядок сборки

Полученные трубки расплющивают с одной стороны. Этими концами их крепят к держателю — куску гетинакса или текстолита толщиной 4-6 мм (смотрите рисунок). Трубки располагают на расстоянии 6-7 см друг от друга, их дальние концы должны находится на указанном с таблице расстоянии. К держателю их закрепляют хомутами, держаться они должны прочно.

Установленный вибратор закрепляют на мачте. Теперь нужно соединить два «уса» через согласующее устройство. Это петля кабеля с сопротивлением 75 Ом  (типа РК-1, 3, 4). Ее параметры указаны в крайней правой колонке таблицы, а как она делается — в правой части фото.

Средние жилы кабеля прикручивают (припаивают) к расплюснутым концам трубок, их оплетку соединяют куском такого же проводника. Добыть проволоку просто: отрезать от кабеля кусок чуть больше требуемого размера и освободить от всех оболочек. Концы зачистить и прикрутить к проводникам кабеля (лучше пропаять).

Затем соединяются центральные проводники от двух кусков согласующей петли и кабель, который идет на телевизор. Их оплетка также соединяется медным проводом.

Последнее действие: петлю посередине крепят к штанге, к ней же прикручивают идущий вниз кабель. Штангу поднимают на требуемую высоту и там «настраивают». Для настройки нужны два человека: один поворачивает антенну, второй смотрит телевизор и оценивает качество картинки. Определив, откуда лучше всего принимается сигнал, антенну, сделанную своими руками, закрепляют в этом положении. Чтобы долго не мучатся с «настройкой», подсмотрите куда направлены приемники соседей (эфирные антенны). Простейшая антенна для дачи своими руками сделана. Устанавливаете и «ловите» направление, поворачивая ее вдоль своей оси.

О том, как разделывать коаксиальный кабель смотрите видео.

;
