Самодельная бетономешалка или делаем раствор играючи

2 Типичные ошибки при изготовлении бетономешалки

На практике умельцы при изготовлении бетономешалок часто допускают ошибки, влекущие за собой определенные проблемы. Чтобы не столкнуться с этим, рекомендуем вам заранее ознакомиться со всеми нюансами:

1. В первую очередь, любой рабочий резервуар, будь то металлическая бочка или другая емкость, должен быть наиболее качественным. Поэтому заранее убедитесь в том, что в вашей бочке отсутствуют дырки, на ней нет следов коррозии или других механических повреждений.
2. Не забывайте о том, что инструкция написана специально для того, чтобы вы могли получить качественный агрегат. Поэтому следуйте указанным пунктам как можно более детально. Если вы будете отклоняться от действий, в итоге они будут несогласованны между собой, соответственно, есть большая вероятность получить некачественную бетономешалку.
3. Учтите и тот факт, что металлические элементы конструкции нельзя варить к чугуну. Сам процесс изготовления бетономешалки не особо легкий, а такие ошибки только усложнят его.
4. Также помните о том, что бетономешалку лучше не перегружать массой. Лучше запустить несколько циклов смешивания, чем за один раз поломать агрегат.

Если вы придержитесь правил, описанных в инструкции, и заранее учтете все ошибки, которые можно допустить в процессе, то сможете сэкономить немало денежных средств.

Для резервуара необходимо подобрать прочную не ветхую бочку

Чтобы агрегат получился качественным, вам потребуется минимум стройматериалов и инструментов, но нужно быть наиболее внимательным.

Бетономешалка самодельная – необходимые материалы, инструменты

Для самостоятельного изготовления бетоносмесителя следует заранее подготовить материалы. Понадобятся:

• металлическая емкость, объем которой соответствует поставленным задачам;
• комплект метизов (болты, гайки, шайбы);
• подшипники;
• стальная арматура для изготовления ручки;
• металлический уголок для рамы (размер полки не менее 50 мм).

Если бетономешалка своими руками из подручных материалов будет оснащаться двигателем, необходимо дополнительно запастись:

• электродвигателем, обеспечивающим вращение агрегата;
• редуктором, понижающим крутящий момент;
• клиновидным ремнем для передачи вращательного движения от двигателя к редуктору;
• влагозащищенным выключателем;
• комплектом проводов.

Принудительный механический способ считается одним из самых эффективных по качеству размешивания компонентов, поэтому часто используется и в промышленных установках

Самодельная бетономешалка своими руками изготавливается с помощью нехитрого набора инструментов, включающего:

• сварочный аппарат;
• электродрель;
• ножовку по металлу или болгарку;
• комплект гаечных ключей;
• инструменты для разметки и контроля (линейка, угольник, уровень).

Привод

В заводских бетономешалках используется зубчатый венец, который самостоятельно изготовить невозможно. А чтобы осуществить достаточную замену, потребуются следующие элементы:

• маховик старого автомобильного двигателя (от любой легковушки);
• шестерня-бендинг, с помощью которой стартер старого авто подключался к маховику;
• ступица колеса (все от того же легкового автомобиля).

Вариант самодельного привода № 1: ось, на которой закреплены и вращаются маховик с бадьей, коренным своим концом входит в муфту с подшипником качения (№ 208). Муфта же располагается внутри ступицы.

Вариант самодельного привода № 2: ступица приваривается к маховику, а к ней болтами за днище крепится бадья. В этом случае нужны 2 муфты — одна присоединяется к маховику, а вторая подкрепляет горловину бадьи.

Первое решение удачнее, поскольку во втором случае на подшипник муфты вверху будет постоянно попадать раствор, если бадья наклоняемая, с верхним выгрузом. Но такой привод вполне оправдается, когда бадья будет горизонтальной с глухими днищами, а выгруз боковой.

Хорошо также, если у мастера в наличии имеется механический редуктор с нужной передачей (для наклонной бадьи подойдет прямой, а для горизонтальной — угловой). Его достаточно будет установить на ось.

Рабочая скорость бадьи не должна превышать 30-50 оборотов в минуту. Иначе раствор будет разбрызгиваться. А если скорость сделать меньше, смесь плохо перемешается. Чтобы обеспечить требуемый скоростной режим имеет смысл зубчатую передачу дополнить ременной.

Мощность двигателя (для смешивания нужного объема раствора обычной вязкости) должна быть:

• 20 Вт/л для вращающейся бадьи под наклоном;
• 15 Вт/л для бадьи, вращающейся горизонтально;
• и 12 Вт/л для неподвижной бадьи с осевым миксером.

Показатели представлены по нижнему пределу мощности, верхний может оказаться и большим.

Конструкции бетономешалок

Чтобы выбрать бетономешалку, надо ознакомиться с основными конструкциями. Существуют два типа мешалок: с принудительным замесом и гравитационным. Принудительные состоят из неподвижной емкости, внутри которой вращаются лопасти-смесители. Из-за особенностей конструкции они работают только с растворами — без крупного заполнителя, также требуют более мощных движков, и,соответственно, больше потребляют электроэнергии. Все это приводит к тому, что используются они преимущественно профессионалами.

Бетономешалка принудительного типа

Для застройщиков и для бытового использования более пригодны гравитационные бетономешалки. Это бочкообразная емкость, внутри которой приварены полосы-лопасти. Эта емкость вращается вокруг своей оси, может изменять положение относительно горизонта. При наклонном баке происходит наиболее интенсивное перемешивание. Такая конструкция позволяет делать как раствор (цемент+песок) так и бетон (цемент+песок+гравий или другой крупный заполнитель).

Гравитационная бетономешалка (один из многих вариантов)

Есть два типа приводов — редукторный и венечный. Редукторные более надежны, но их ремонт — очень сложная и дорогостоящая затея. Если вдруг такая мешалка ломается, то проще купить новую. Венечная конструкция ломается чаще, тем не менее замена венца — дело пары часов и относительно небольшой суммы денег (1000-2000 руб в зависимости от материала венца). Все это и обусловило популярность гравитационных бетономешалок венцового типа.

Редукторная бетономешалка обычно имеет характерную конструкцию — двигатель находится под дном бака

Популярные конструкции бетономешалок своими руками

Рассмотрим несколько простых вариантов, которые пользуются наибольшей популярностью.

Вариант №1. Механическая

Конструкцию этого несложного агрегата с механическим замесом вы можете увидеть на изображении ниже. Главное преимущество такой бетономешалки в том, что она имеет внушительный объем. Что касается привода, то он в данном случае может быть как ручным, так и электрическим. Для выгрузки бетона бадью необходимо наклонить набок.

Но есть и минус, присущий, в принципе, всем агрегатам с бадьей цилиндрической формы – это некачественное перемешивание в углах. Еще смесь разбрызгивается, если скорость составляет более 35-ти оборотов за минуту. Но со второй проблемой можно справиться, если наварить по завершении сборки ту часть бочки, которая была отрезана, обратно на свое место и проделать в ней лючок.

Вариант №2. Горизонтальная комбинированная конструкция, которая оснащена гребенками

Данная конструкция, равно как и описанная выше, тоже бывает как ручная, так и электрическая. К преимуществам можно отнести высокую однородность замешивания, а также высокую скорость и качество данной процедуры. Подобную бетономешалку делают из старой бочки, но ее качество мало чем уступает лучшим современным моделям промышленного назначения. Что характерно, скорость замешивания при этом определяется числом оборотов, а не временем (чтобы приготовить раствор, нужно провернуть всего три-четыре раза).

Хотя есть и минус – он состоит в том, что конструкция достаточно сложная. Для изготовления даже ручного варианта понадобится несколько десятков различных элементов

При этом особое внимание должно уделяться именно разгрузочному люку – все уплотнители, шпингалеты с петлями должны быть исключительно качественными и надежными. Тем не менее, если вам предстоит выполнить много работы за рекордно короткое время в месте, где нет электрического питания, то такая бетономешалка очень даже пригодится

Наконец, заметим, что аналогичные конструкции изготавливаются и в промышленных масштабах.

Вариант №3. Электрическая конструкция

Это, пожалуй, наиболее распространенный вариант, который в большинстве случаев и копируется домашними умельцами. Следовательно, что-то особенно пояснять не нужно. Схему вы можете найти на изображении ниже. Существует масса разновидностей, имеющих те или иные конструктивные отличия, а найти детальные чертежи не составит труда. Словом, приведем лишь некоторые объяснения.

• Горловина и дно емкости обязательно должны быть укреплены планками, приваренными крест-накрест.
• Больше всего подходит в данном случае рамный миксер, который приварен к оси.
• Рекомендуется, чтобы емкость вращалась вместе с осью – так конструкция рамы получится сложнее, зато вам не придется уплотнять вал в днище (последнее как раз и является одной из причин непродолжительного эксплуатационного срока мешалок).

Вариант №4. Вибрационный агрегат

Довольно часто люди, имея перфоратор мощностью 1-1,3 киловатта с ударными механизмом, который включается принудительно, пробовали изготовить вибрационную бетономешалку самостоятельно, однако в большинстве случаев они не получали желаемого результата.

Ознакомимся с распространенными ошибками.

Прежде всего, это неправильный подбор емкости. Последняя должна быть только круглой, не слишком широкой, но зато высокой.
Вибратор располагается неправильно. Его следует расположить на оси емкости, а расстояние от него до дна должно приблизительно соответствовать его радиусу. Над самим вибратором должен быть раствор высотой, не превышающий его (опять же) диаметр.
Применяется плоский вибратор. Дело в том, что если он изготовлен из листа металла, то не сумеет возбудить в бетоне требуемую систему волн

Важно, чтобы профиль элемента был хотя бы примерно таким, как продемонстрировано на изображении. Оптимальный вариант – пара блюдец либо тарелок (предпочтение лучше отдавать металлическим), которые сложены вместе.
И последнее – это вибратор слишком большого размера

Его диаметр должен составлять по 15-20 сантиметров на каждый киловатт мощности. Проще говоря, если мощность перфоратора составляет тех же 1,3 киловатта, то прибор справится с тарелками диаметром 25 сантиметров. Если диаметр будет большим, то бетономешалка своими руками попросту не сумеет «раскачать» раствор.

Если будете следовать всем этим требованиям, то сможете получить бетон отменного качества.

Чертежи и конструкции самодельных бетономешалок

Вопрос конструирования самодельной бетономешалки в принципе упирается в очень простое техническое задание построить:

1. простое по конструкции, с наименьшим количеством деталей и соединений устройство;
2. используя при этом подручные, максимально доступные или просто малоценные детали и механизмы;
3. надежное и неприхотливое в работе, в том числе с минимальными затратами на ремонт и обслуживание.

При всем многообразии идей и технических решений вопроса приготовления бетона все конструкции бетоносмесителей в принципе сводятся к решению простой проблемы – механическому перемешиванию сухой, а после добавления воды и жидкой смеси до получения однородного состава пригодного для дальнейших строительных работ.

Ввиду этого наиболее популярными у мастеров-самодельщиков являются агрегаты, основанные:

• на использовании мускульной силы;
• с использованием электродвигателей и различных редукторов;
• небольшие машины с применением в качестве рабочего органа обычных бытовых электроинструментов.

По своему типу конструкции самодельные бетономешалки можно разделить на следующие группы:

• с использованием гравитационного принципа смешивания – попросту получения однородной массы обычным переворачиванием емкости с цементом и наполнителем, когда под действием силы тяжести смесь неоднократно пересыпается и перемешивается;
• принудительно-механический способ приготовления рабочего бетона – чаще всего это вариант, когда раствор перемешивается в горизонтальной или наклонной емкости с использованием внутреннего миксера. Здесь возможны варианты – либо вращается сам миксер внутри неподвижной бадьи или же вращается вся емкость, с намертво закрепленными лопастями миксера внутри.
• вибрационный метод – способ приготовления бетона в этом случае заключается в замешивании составляющих с помощью помещенного внутрь бадьи вибрационный миксер. Такой миксер-вибратор, создающий достаточно высокую частоту вибрации производит, перемещение цемента и наполнителя.

Вместе с тем из всех рассмотренных типов конструкций для самостоятельного изготовления наиболее подходящими являются первые два типа, поскольку третий вибрационный способ приготовления смеси является наиболее технологичным и энергозатратным.

Как сделать простую ручную бетономешалку своими руками?

Сооружается ручная бетономешалка по следующей схеме:

1. Подготовить старый бидон или выварку. Проверить его на наличие трещин, если есть — устранить.
2. Продеть в ручку емкости обрез трубы и привязать его веревкой или резиновым жгутом.
3. Сварить ось и сосуд. При использовании алюминиевого сосуда, на нем винтами закрепляются ручки из металлических полосок толщиной 0,7 см.
4. В станине режут отверстия «U»-образной формы для закладки осей и крепятся подшипники.

При горизонтальном расположении бидона в боковой части делается загружающий люк, а емкость закрепляется на оси. В качестве опоры применяются стальные трубы. Вращения конструкции медленные, поэтому время смешения раствора может достигать 20 минут. Однако производительность такой бетономешалки в 4 раза выше «совкового» способа. К этой конструкции можно присоединить электродвигатель мощностью 2,5 кВт на объем емкости 50 литров.

Изготовление бетоносмесителя

Для сборки принудительной бетономешалки своими руками понадобятся определенные инструменты и детали, а также чертежи и терпение. Для сбора агрегата пригодятся: болгарка, электрическая дрель, сварочный аппарат.

Основные детали конструкции

• Электродвигатель – подойдет от любой старой машины в нормальном состоянии. Скорость вращения должна составлять минимум 1500 оборотов в минуту, лучше брать двигатели с мощностью 220 кВт.
• Емкость для раствора – можно взять любую бочку из пластика либо металла, цистерну нужного объема. Достаточно 100-200 литров.
• Вращающиеся лопасти – их можно сделать из цельного стального листа либо оставшегося материала от металлической конструкции. При самостоятельной сборке допускается также вместо лопастей обыкновенная крестовина из металлический трубы или прута.
• Приводной вал – в качестве него подойдет труба или прут из металла.
• Подшипники
• Рама
• Крепежные детали – стальные уголки, швеллеры, обрезки арматуры и т.д.

Подготовка

В первую очередь, составляют чертежи будущей принудительной бетономешалки. Желательно помнить о некоторых требованиях и нюансах. Так, к емкости предъявляется требование по толщине материала днища и стен – минимум 3 миллиметра. В процессе выполнения предварительных расчетов нужно определиться с мощностью двигателя, типом привода, направленностью вала.

Рассчитывают общий вес агрегата, в соответствии с ним выбирают ширину уголка для рамы. Устройство с вертикальным расположением вала и элементов для смешивания и закреплением двигателя снизу считается более простым, чем с горизонтальным. Чертежи бетономешалки принудительного действия можно сделать самостоятельно либо поискать в сети.

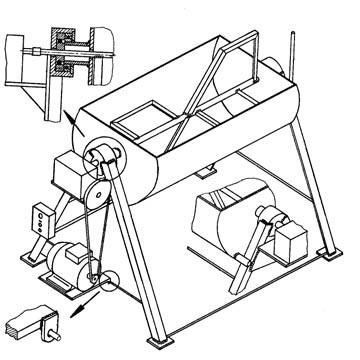

Сборка смесителя с горизонтальным расположением барабана

Сначала собирают раму с использованием металлических уголков. Самый простой способ – выполнение двух одинаковых треугольников. Уголки сваривают, с одной стороны предусматривают ось с колесами (ввиду того, что сама конструкция получится с немалым весом). Если колеса ставить нужно, то один треугольник будет чуть меньшего размера, в соответствии с радиусом колеса.

Потом с одной стороны треугольника сваркой крепят площадку для монтажа редуктора, потом крепят к раме ось с двумя кронштейнами, привариваемыми к редуктору. Врезается боковина бочки, устанавливается в раму. Барабан можно зафиксировать сваркой либо позволить ему вращаться вокруг оси, чтобы выгрузка готового раствора была более удобной. Конструкция в таком случае получается более сложной, так как нужно еще и подумать про надежную фиксацию барабана при работе.

В нижней зоне рамы делают площадку для двигателя, крепят его болтами, потом к оси приваривают лопасти, которые будут использоваться для смешивания строительных смесей. Соединяют двигатель и редуктор ремнем, осуществляющим привод: шкивы обоих механизмов должны находится в единой вертикальной плоскости. Все, теперь нужно лишь проверить принудительную бетономешалку в работе и удостовериться, что она выполняет возложенные на нее функции.

Сборка бетоносмесителя с вертикальным расположением барабана

Конструкция агрегата заметно отличается. Создание принудительной бетономешалки данного типа предполагает определенный алгоритм действий.

Как с вертикальным расположением барабана:

• Взять бочку, обрезать дно и горловину, чтобы было отверстие для оси. Приварить к бочке 4 уголка для создания опоры. Укрепить нижнюю часть ножек перемычками, которые выступят в роли основы для площадки двигателя и редуктора.
• Установить вал в баке, жестко зафиксировать минимум в 2 точках (можно сделать так, чтобы ось удерживалась подшипником).
• Приварить лопасти к телу рабочего вала – они будут замешивать бетон.
• В нижней части сделать площадку для установки других механизмов.
• Установка двигателя и редуктора, надевание приводного ремня на шкивы. Желательно заранее продумать систему регулирования силы натяжения ремня.

Изготовление аппарата для смешивания компонентов бетона

Перед тем как самому сделать бетономешалку, нужно сделать чертеж конструкции и посмотреть видео о том, как выполнить работу с минимальными потерями времени и средств.

Емкость для бетона

Сначала определяются с ее размером, при этом учитывают, какое количество готового раствора нужно получать за один замес. Бадья должна загружаться на 40–45%, учитывая воду, остальное пространство служит для свободного движения компонентов раствора. Желательно подобрать бачок в форме грушевидного сужения сверху и снизу.

Для применения бачка от старой стиральной машины, его вынимают изнутри, затем усиливают края и делают из металла сужение кверху. Если ничего такого нет в хозяйстве, то бачок бетономешалки варят из толстого металла (3 мм), при этом днище рекомендуется выполнять из листа толщиной 5 мм (оно воспринимает основные усилия). Рекомендуется выполнить бачок в размерах:

• высота 40 см;
• диаметр 50 см.

При таких параметрах за один раз можно сделать три ведра готового бетона. Внутри приваривают лопасти, штыри или рассекатели другой формы, для них используют арматуру №16 ребристого или гладкого сечения. Чтобы закрепить бочку на валу используют ступицу от колес авто. Если такой нет, то делают самодельное крепление по чертежу.

Несущий каркас

В этой конструкции предполагается полная свобода выбора, но рама должна удерживать узлы и детали агрегата, не деформируясь и не перекидываясь от вибрации, не мешая свободной выемке бетона из бадьи. Для поворачивания бадьи служат шарниры на подрамнике. Чтобы для различных видов бочек установить требующийся угол наклона, используют специальное ушко для прохождения сектора, крепящееся к подрамнику. Ушко фиксируется в нужном положении штырем. Применяют две разновидности наклона для бадьи:

• для выгрузки тяжелого бетона наклоняют на 50%;
• легкие бетоны и различные растворы вынимают при наклоне 30%;
• бочку промывают в горизонтальном положении, без наклона.

Установка электрического двигателя

Для изготовления бетономешалки не следует специально приобретать двигатель, у рачительного хозяина свои агрегаты всегда есть под рукой. Например, это может быть мотор от мопеда или скутера, стиральной машины. Для сборки редуктора используют колеса от велосипеда, цепные передачи. Чтобы скопировать, по возможности, конструкцию профессиональной бетономешалки, на дне устанавливают маховик, приваривают его, а он крутится от стартера авто, насаженного на рабочий вал. Особенности подбора двигателя заключаются:

• в расчете мощности, которая выбирается в количестве 20 Ватт на один литр бетона;
• двигатель должен обеспечивать число оборотов редуктора в диапазоне 30–55 за каждую минуту, меньшее количество оборотов растянет время приготовления смеси, а может прекратить совсем.

Использование бетономешалки

Загрузку компонентов производят вручную при наклоне бетономешалки 20-40 градусов. Очередность загрузки компонентов такова:

• Вода
• Цемент
• Песок
• Крупная фракция (щебень, гравий, керамзит).

Среднее время смешивания бетона – от 3 до 5 минут. Выгрузка смеси осуществляется поворотом бадьи на раме с помощью ручки, штырь, удерживающий бадью в нужном положении, при этом вынимают из сектора регулировки.

Загрузка щебня в бетономешалку

После работы необходимо очистить бадью-миксер от остатков раствора, для чего ее максимально опускают вниз горловиной и слегка постукивают с внешней стороны, при необходимости промывают водой.

Производительность бетономешалки позволяет залить ленточный фундамент частного дома или коттеджа за несколько дней работы. При качественном изготовлении деталей бетономешалка обладает достаточной прочностью и ресурсом, позволяющим использовать ее в течение десяти и более лет.

Процесс изготовления и сборка устройства

В доньях бочки необходимо сделать отверстия, в которые будет вставляться вал и через которые можно жестко закрепить резервуар с помощью болтов. Чтобы сделать люк для загрузки ингредиентов, на боку вырезают отверстие. Это может быть прямоугольник с размерами 24х30см.

Схема для изготовления простейшей бетономешалки

На края люка наклеивают мягкую резину, а затем крышку отверстия и бочку соединяют через болты шарнирами. Как вариант, используются карточные петли. Самое главное – обеспечить плотное прилегание крышки люка во время работы бетономешалки. Зафиксировать ее помогут металлические уголки на стяжных болтах.

Подготавливая бочку, вовнутрь ее устанавливают крестовину. Для этого используются металлические уголки или швеллера. Данный элемент приваривают, оставляя зазор между стенками резервуара и конструкцией не меньше 10-15 мм. Он поможет более равномерно вымешать раствор.

Из металлических уголков делают деталь, которая поможет облегчить процесс освобождения бочки от раствора. Конструкцию для опрокидывания бетономешалки дополняет также механизм для транспортировки агрегата.

Так как бетонная смесь не может храниться внутри емкости, рассчитывают, чтобы самодельный агрегат не превышал объемом 7-8 литров готового раствора.

Конструкции самодельных бетономешалок

Самодельные бетономешалки имеют разную конструкцию в зависимости от принципа действия. Существует четыре основных способа замеса бетона:

1. Гравитационное смешение компонентов смеси осуществляется переворачиванием емкости с раствором сверху вниз или по оси. Результат достигается перемешиванием под действием сил тяжести. Ручная бетономешалка этого типа подходит для небольших объемов в частном строительстве.
2. Принудительно-механический способ зачастую совмещается с гравитационным методом, что позволяет получить высокую однородность раствора. Устройство смешения этого типа состоит из горизонтальной или наклонной бадьи с погруженным в нее миксером. Также емкость может вращаться самостоятельно без миксера, а для улучшения эффективности смешения используются лопасти, расположенные внутри бадьи.
3. Принудительный вибрационный метод предполагает неподвижность емкости. Для замешивания применяется миксер, издающий волны сжатия, которые эффективно перемешивают и уплотняют смесь. Однако способ энергозатратен: для качественного смешения 20 литров раствора потребуется вибрационный привод мощностью 1,3 кВт.
4. Комбинированный гравитационно-механический.

Ниже приведены схемы, как делается электрическая, вибрационная или ручная самодельная бетономешалка.

Бадья

Для комбинированной или механической мешалки цилиндрическая бадья — это плохо. В ее углах раствор точно не перемешается так, как следует. Или придется вращать ее долго, расходуя силы или электроэнергию. Можно, правда, использовать гребенчатые миксеры, но тогда бадья должна быть не только горизонтальной, но еще и вращающейся.

Самую доступную бадью легко соорудить из обычной бочки, если ее скруглить до формы «яйца» или «груши» сваркой. А если порции раствора требуются небольшие, достаточно использовать 2 тазика (оцинкованных или эмалированных). А уж «на раз» можно взять и вообще пластмассовые тазы, скрепив из по ободу металлической лентой, стянутой на болт. У одного из таких тазиков вырезается днище, и импровизированная бетономешалка будет оснащена наклоняемой (исключительно наклоняемой) бадьей. Правда, боковой выгруз из нее уже невозможно выполнить, только верхний.

Совет: Горловину бадьи с верхним выгрузом нужно подкрепить поперечными планками крест-накрест.

Самостоятельное изготовление

Заводская бетономешалка или сделанная своими руками состоит из трех основных компонентов: бадья, в которой перемешивается раствор, рама для крепления компонентов и привод – ручной или электрический (в некоторых случаях используются двигатели от мопеда или скутера).

На видео самодельная бадья для комбинированного смешивания раствора установлена на трактор Т-16:

Бадья для раствора

Во-первых, надо обдумать ее размер, учитывая что загружаться она будет на 30-40%. Больше нельзя, так как раствор будет выплескиваться и плохо перемешиваться.

Во-вторых, внимание надо обратить на форму – она должна быть грушевидной. Сверху, чтобы не выплескивалась вода и раствор, снизу – чтобы частицы бетона не забивались в углы между стенкой и дном

Почти готовая бадья это пластиковая бочка нужных размеров – кроме того, что она подходит по форме, дополнительным плюсом будет ее вес.

Как вариант, может быть сделана бетономешалка из стиральной машины – если на чердаке завалялась старая советская круглая «стиралка», то с нее снимается бак для белья, который специально создан, чтобы внутри него крутилась жидкость. Дно усиливается, верх сужается и бак готов.

Если ничего подходящего нет, то грушу для бетономешалки можно сделать из стального листа, сечением 2-3 мм. Для днища следует взять металл потолще – порядка 5 мм – на него будет идти основная нагрузка от привода.

При диаметре 500 мм и высоте 400 получается компактная бадья, в которой, тем не менее, можно за раз приготовить 30 литров раствора.

Подробнее про конструкцию расскажут следующие чертежи:

Качественно сделать грушу для бетоносмесителя можно и не используя лопасти. На показанной схеме вместо них внутрь емкости наварены рассекатели раствора из 16 мм арматурного прута, которые дополнительно укрепляют конструкцию. Такая конструкция это отличная мешалка для арболита.

Крепление к валу происходит через ступицу от автомобильного колеса, которая приваривается или прикручивается ко дну. Если автомобильных запчастей в гараже не завалялось, то крепеж придется изготавливать вручную по чертежу.

Несущая рама

В ее конструкции могут быть самые различные вариации – здесь полная свобода действий, главное правило ее изготовления, чтобы она надежно удерживала все комплектующие и давала свободный доступ для загрузки-выгрузки бетона.

Основные различия инженерной мысли заключаются в способе выливания готового раствора, для чего делают подвижной саму бадью, либо конструируют определенным образом всю раму.

Для бадьи, изготовленной из стального листа, оптимальной будет рама, обеспечивающая ее наклон. Сама емкость присоединяется к приводу редуктора (15), на который усилие через муфту (16) приходит от двигателя (17).

Все это крепится на подрамнике (18) и поворачивается на шарнире (14). Для разных видов растворов рабочий наклон бадьи можно регулировать, для чего к подрамнику приваривается ушко (22) через которое проходит сектор (10), удерживаемый в нужном положении штырем (23).

Основных положений сектора нужно как минимум три:

Наклон 50% – для тяжелых растворов.

Наклон 30% – для легких смесей (например, штукатурных).

Горизонтальное положение чтобы промывать емкость.

Электродвигатель и редуктор

Редко эти детали покупаются отдельно – проще всего воспользоваться тем, что есть под рукой. Электродвигатель подойдет от стиральной машины, электрическая схема оттуда же, а редукторы собирают из велосипедных колес, ременных или цепных передач. Ближе всего к заводской конструкции это приваренный к днищу маховик, который крутится от «родного» бенедикса автомобильного стартера, насаженного на вал.

Все расчеты делаются отталкиваясь от следующих соображений:

• Мощность двигателя подбирается по соотношению 20 Ватт на литр раствора.
• Количество оборотов, что выдает редуктор для бадьи, должно находиться в пределах 30-50 за минуту. Меньшее количество увеличит время перемешивания, а большее будет разбрызгивать раствор или вообще вызовет центробежные силы, из-за которых перемешивание не будет происходить.
