Нюансы изготовления лестницы для чердака

Виды

Все виды чердачных лестниц можно условно разделить на переносные и стационарные. Переносные варианты являются обычными стремянками, которые приставляются к чердачному люку и используются по назначению. Постоянно спускаться и подниматься по ним не доставит особого удобства, особенно детям или пожилым людям, а также они являются небезопасными. Их достоинство заключается в том, что они просты в изготовлении, не занимают много пространства в комнате, если они не востребованы, то их можно просто убрать в любое свободное место.

Складная конструкция обычно изготовляется из алюминия, так как он прочный и легкий. Внизу расположены опорные балки для придания устойчивости, ширина может достигать 65 см. Шаг ступеней обычно составляет 10–20 см, секций может быть одна или несколько. Самой длинной является 4-х секционная модель, но такая высота обычно не требуется, для высоты этажа 2,5–3 м достаточно двух секций.

Раскладная чердачная лестница по механизму своей разборки может быть:

• выдвижная;
• ножничная;
• рычажная;
• откидная.

Раздвижная чердачная лестница из алюминия хороша тем, что легко раскладывается до нужной длины и надежно фиксируется, а в сложенном состоянии занимает совсем немного места, ее можно прислонить к стене или положить на чердаке. Все подобные конструкции можно легко найти в строительных магазинах, так что даже не придется ничего делать самостоятельно.

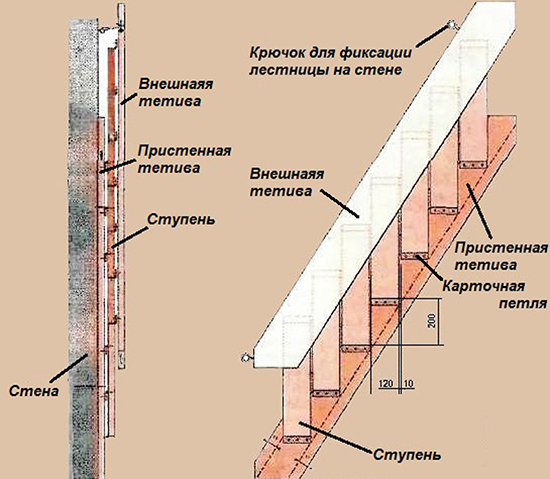

Другой вариант – это смонтировать самодельную лестницу с откидной частью. Крепиться она может на потолочной двери или люке, затем легко откидываться и раскладываться. Секций может быть 2–3, в разложенном состоянии она получается жесткая и стационарная. Для монтажа ее каркаса и ступеней используют твердые породы древесины, а для крепления и механизма раскладывания – металлические детали. При грамотном проекте и аккуратной работе такая конструкция может быть автоматическая, очень удобная и совершенно безопасная.

Интересный вариант компактных конструкций, которые крепятся изнутри к чердачному люку – это ножничные лестницы. Они чаще всего изготовляются полностью из металла, а при открытии заслонки на чердак раскладываются на подобии гармошки или трамвайного токосъемника. Каркас является очень легким, легко крепится к деревянному люку с помощью болтов. Недостатком является то, что спустя некоторое время интенсивной эксплуатации металлические детали начинают скрипеть. Поэтому надо не забывать смазывать их периодически.

Разновидностью выдвижной является телескопическая чердачная лестница. Она состоит из множества алюминиевых трубок, которые складываются один в один. В сложенном виде она занимает мало места, легко крепится к чердачному люку. Для того чтобы разложить ее, предусмотрена специальная ручка. Но такие модели не пользуются особой популярностью.

Очень распространенный вариант – это монолитные лестницы, то есть не раскладывающиеся и не переносные. Такие подъемные конструкции хоть и занимают больше места, но являются крепкими, не нуждаются в подвижных деталях, могут прослужить не одно десятилетие. Их можно изготовить из качественной древесины, снабдить перилами, а подлестничное пространство использовать с максимальной пользой.

Однопролетная монолитная лестница – самая простая в изготовлении, но она может иметь слишком крутой подъем, что вызовет неудобство при регулярном использовании. Самой удобной может стать конструкция с двумя пролетами, расположенными перпендикулярно или параллельно друг к другу. Единственная проблема заключается в том, что она будет забирать максимальное пространство. Чтобы сэкономить место, многие мастера возводят в небольшом помещении винтовую лестницу.

Монолитные лестницы на чердак или мансарду с одним или двумя пролетами изготовляются из дерева, но есть и модели с каркасом из металла, имеющие деревянные ступеньки. Чаще всего их делают в укромном, самом невостребованном месте помещения. Удачным решением будет расположить их у стены или в углу комнаты.

Лестница на чердак раскладная: простая конструкция своими руками

Для создания чердачной складной лестницы принцип работы схож с изготовление лестницы на косоуре. Отличие – необходимость предусмотреть механизм складывания.

Разберем создание складной конструкции с люком. Как видно из фото, модель состоит из трех секций. Одна жестко закреплена на откидной крышке люка, две укладываются на нее. Таким образом:

1. длина секций не превышает длину отверстия под люк. То есть для трехметрового подъема потребуются три секции по метру и проем в перекрытии как минимум 1,2 м – с учетом запаса;
2. откидная крышка крепится петлями к потолку верхнего этажа, к силовой его структуре. Две нижние секции присоединены последовательно на специальных петлях. Соответственно, необходимо три пары разных петель и дополнительные элементы для удобства складывания, а также предохранители в виде шнуров или цепей – чтобы даже при поломке петли лестница в целом не сломалась;
3. поскольку модель располагается под углом 15…30 градусов к вертикали, боковые брусья (тетивы) нижней секции обрезаются внизу под углом для более надежного упора в пол.

Ниже представлены чертежи складной лестницы на чердак с простым механизмом подъема – веревка с блоком

Сама последовательность изготовления лестницы проста:

• отмеряют нужные по длине отрезки бруса/доски для тетив – всего шесть штук для трехсекционной лестницы – и отрезки бруса/доски для ступенек;
• в тетивах выполняются пазы для ступеней или набиваются бруски для их опоры;
• монтируются ступени;
• на стыках секций устанавливают петли.

Вот такими петлями скрепляются секции лестницы.

Для соединения базовой секции с перекрытием потребуется подпружиненный механизм. Это поможет уменьшить усилия на подъем конструкции.

Сборка лестницы проводится вначале без люка, проверяется правильность складывания секций и их положения в разложенном виде.

Важно: нижнюю часть лучше сделать с небольшим запасом по длине. Гораздо проще отпилить лишний кусок, чем наращивать тетивы, если они окажутся короткими.. Особенности изготовления и крепления люка, установка чердачной лестницы и ключевые моменты создания конструкции рассмотрены в видео

Особенности изготовления и крепления люка, установка чердачной лестницы и ключевые моменты создания конструкции рассмотрены в видео.

Крепить верхнюю секцию к крышке люка удобнее всего уголками.

Если куплен готовый комплект, важно понимать: здесь последовательность установки чердачной лестницы с люком совсем другой. Обычно модель монтируют сверху, прикрепляя короб к межэтажному перекрытию как минимум в восьми точках (по две на сторону), если в инструкции не указано иного

И готовый комплект, и самодельная лестница монтируются так, чтобы крышка люка была заподлицо с потолком – именно это позволяет сделать конструкцию аккуратной и не «красть» высоту помещения. Для регулировки высоты мастера рекомендуют пользоваться клиньями – перемещая их, можно добиться идеально точного положения. Клинья ставят под монтажные бруски, удерживающие сложенную лестницу в проеме.

Даже если крышку планируется установить ниже уровня потолка, такая регулировка поможет сделать ее положение точно горизонтальным, без наклона или перекоса по углам.

Саморезы или гвозди для крепления короба выбирают из расчета длины +30…50% к общей толщине короба и окантовки проема. Диаметр крепежа зависит от веса конструкции и планируемой нагрузки. Обычно рекомендуется не менее 4…5 мм.

Обрезка нижней секции (если она нужна) выполняется после двух измерений в опущенном положении – длина А соответствует передней поверхности тетивы, В – задней. В совокупности эти размеры дают нужный угол подрезки ножек.

Окончание лучше тоже немного подрезать – это дает лучшую опору и уменьшает нагрузку на кромку.

Раскладная лестница на чердак своими руками

Изготавливается этот тип лестницы на чердак из дерева, металлов (преимущественно алюминия) или их комбинации. Причем комбинирование даёт самые лучшие результаты по надёжности и стойкости предмета. При изготовлении своими руками следует учесть, что под деревянной составляющей обычно понимают тетиву и горизонтальные полозья для уменьшения веса, а из металлов — пружины и крепления, для обеспечения жесткости. При изготовлении деревянной составляющей лестницы на чердак, необходимо брать твердую породу древесины (дуб, бук, ясень, лиственница) толщиной не менее 2 сантиметров. Перед началом изготовления следует определиться и с потенциалом эксплуатации: так, при постоянном использовании, лестница из металла прослужит более длительное время.

Для предотвращения трения между составляющими используется пластиковая фурнитура. Для дополнительной теплоизоляции крышку люка следует утеплить пенополистеролом. Те, кто разбирается в электронике, могут еще попробовать соорудить чердачную лестницу, которая будет открываться не вручную, а посредством автоматики. Сейчас, когда вы получили достаточную теоретическую подготовку можно переходить и к изготовлению такой лестницы.

Своими руками изготовить лестницу для чердака можно за пару часов. Для этого понадобится:

• ножовка;
• рулетка;
• бруски;
• дополнительная лестница для монтажа чердачной лесенки;
• инструменты и материалы для изготовления (саморезы, петли, анкеры, крючок и молоток);
• лист фанеры.

Будет рассмотрено два различные варианта, которые можно изготовить с выше указанным набором материалов и инструментов.

Вариант № 1

Берутся две одинаковые по размеру рейки, которых должно хватать, чтобы с удобством подняться на чердак. В самом верху и низу необходимо прикрепить по бруску с таким прицелом, чтобы лестница спокойно проходила через чердачное отверстие, но одновременно не была слишком узкой для подъёма. Верхний брус закрепляется с помощью петель, чтобы лестница могла двигаться. Нижний брус прикрепляется «намертво». Он будет служить исключительно в качестве точки опоры для лестницы, ведущей на чердак. После того как лестница на чердак готова, с верха отмеряется 2/3 её длины, и делаются небольшие надпилы. Всё как на фото:

В месте, где распил, рейки опять соединяются петлями, с таким расчетом, чтобы меньшую часть лестницы, ведущей на чердак, можно было спрятать за большей частью, ближе к стене. В идеале конструкция должна вплотную прилегать к стене. Чтобы чердачная лестница не раскрывалась когда не нужно, там, где находится её «низ» необходимо приделать крючок, а там, где он будет находиться в сложенном состоянии, приделать отверстие, за которое он будет держаться. Приделать его можно или на стене, или на самой лестнице. К недостатку первого варианта можно отнести тот факт, что чердачная лестница остаётся на виду у всех. Можно решить этот вопрос за счёт рельс, по которым её можно будет спрятать, но это вызывает дополнительные сложности, которые в рамках статьи и не имеет смысла обговаривать. Также можно рассмотреть вариант № 2, он может понравиться больше, а для реализации чердачной лестницы вы можете взять его.

Люк с лестницей

Гораздо сложнее все будет, если используется не просто дверца, а створка с выдвижной или складной лестницей. Тут уже потребуется серьезно потрудиться с расчётами, которые позволят собрать надежный механизм, а также с конструкцией запора, который обеспечит крепкую фиксацию всей конструкции в закрытом положении. Кроме того, потребуется рассчитать и саму лестницу, но, это уже отдельная тема.

Механизм в этом случае, нужно рассчитывать, исходя из веса всей поднимаемой или опускаемой конструкции. Чем тяжелее получится створка, тем большее усилие придётся прикладывать, чтобы ее открыть и тем больше будет нагрузка на механизм.

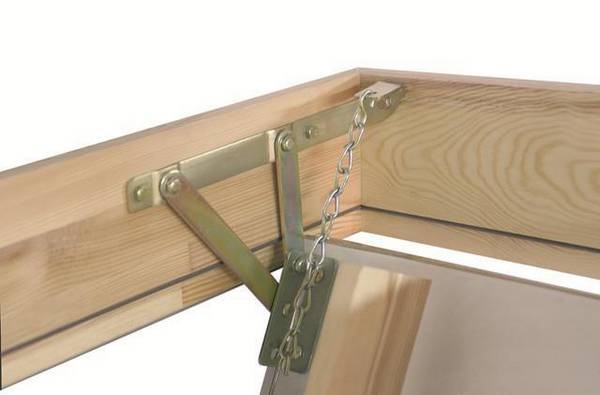

Для такого устройства обычные мебельные петли уже не подойдут. Наилучшим решением будет покупка готового устройства. Если такой возможности нет, или есть другие причины для самостоятельного изготовления, необходимо учесть следующие параметры:

• Общий вес всей конструкции. Механизм открывания должен выдержать не только вес самого люка и лестницы, которая на нем расположена, но, и вес человека, который будет подниматься или спускаться.
• Угол открытия. Чем больше будет наклон лестничного пролета, тем больше будет нагрузка на место крепления к перекрытию. Если взять угол установки в 90 градусов, нагрузка будет наименьшей. Оптимально – от 65 градусов до 75.
• Возможность легко открыть и закрыть устройство. Тут необходимо понимать, что вся конструкция весит очень прилично. Если открыть ее будет достаточно просто, сколько бы она не вселила, то вот закрывая, придется поднимать весь вес сразу. Нужно предусмотреть пружины, которые облегчат процесс.

Конструктивно, все механизмы будут примерно одинаковы и похожи на самый простой из возможных. Исключением будет механизм для открытия люка чердака вверх. Но, такое устройство намного проще и основные их варианты были рассмотрены выше. Они будут отличаться только «грузоподъемностью».

Все модификации, которые предполагают открывание вниз, отличаются лишь наличием дополнительных амортизаторов или механизмов, облегающих закрывание и открывание – тут возможно очень много вариантов. В остальном, никаких принципиальных отличий не будет.

Все шарнирные элементы, можно купить по отдельности, в магазинах для самоделковых. Если такого рядом нет, то подойдут и простые металлические полосы, которые необходимо просверлить в нескольких местах. Где конкретно производить сверление, сказать точно не получится – зависит от выбранного типа люка и лестницы.

Механизм крепится к раме, которую обязательно нужно усилить, исходя из веса дверцы с установленным на нее трапом. Один из наиболее легких вариантов – алюминиевая раздвижная система, но, она будет достаточно дорогой. Если же используется самодельная деревянная лестница, то, стоит позаботиться и о достаточной прочности крепежа.

Нелишним будет дополнительный кронштейн, который будет фиксировать открытие в определенном положении. Так можно исключить опасность открытия люка на большее, чем необходимо расстояние и угол.

Все соединения, нужно выполнять при помощи болтов. Подойдут диаметры 6 или 8 миллиметров – большая толщина не требуется, а меньшая, может не выдержать нагрузки. Саморезами крепить такое устройство ни в коем случае нельзя. Со временем, они просто выкручиваются от нагрузки во время использования и могут вызвать внезапное обрушение конструкции.

Выбор типа лестницы

Лестницы для чердака выбирают в соответствии с частотой и интенсивностью использования, расположением в помещении и требованиями к утеплению.

Основные типы лестничных конструкций:

• переносные – приставные лестницы, стремянки, которые можно убрать в другое место;
• складные – механизм приводится в действие вручную или рычагами;
• стационарные – все лестницы, которые нельзя спрятать или унести.

Жилые мансарды, куда поднимаются несколько раз в день, оборудуют стационарными лестницами из дерева, металла, бетона. Для прямых маршей нужно достаточно много места. Винтовые конструкции более компактны, но часто не отличаются удобством.

Готовые изделия практичны и долговечны. Их предлагают производители FAKRO, Оман, Уникма, JAP. Можно изготовить утепленную или обычную чердачную лестницу самостоятельно, используя расчеты и пошаговые инструкции.

Стационарные

Стационарные конструкции надежны и прочны, их устанавливают на долгий срок. Они могут располагаться по центру комнаты, сбоку, вдоль стен или в отдельном помещении. Лестница на чердак опирается на несущий каркас из металла, дерева или железобетона. Это может быть:

• косоур или тетива для маршей;
• центральный столб для винтовых видов;
• тросы для подвесных ступеней;
• больцы для лестниц, монтируемых последовательным скручиванием ступеней и опор с помощью специальных болтов.

Оригинальны варианты из консольных ступеней, закрепленных в стене, или типа «гусиный шаг».

В подлестничном пространстве можно организовать детский уголок, оборудовать кладовую для хранения вещей, стеллажи для книг.

Это интересно: как обустроить кладовую под лестницей?

Ограждения выполняют из дерева, пластика, стали или стекла. Иногда они вовсе отсутствуют, или их заменяют поручнем на прилегающей стене. Конструкции изготавливают по нужным размерам и подгоняют по месту установки.

Переносные

Переносные лестницы компактные и многофункциональные. Их производят из алюминия – прочного легкого металла, не подверженного коррозии, или дерева. Состоят из 1-3 секций, ступени могут быть стандартными или широкими. Перила, как правило, отсутствуют.

Существует несколько видов подобных лестниц

Распространенные типы переносных устройств:

1. Приставная – одноплоскостная конструкция в форме прямоугольника или трапеции. Состоят из 6-12 ступеней. В быту используют неразборные, выдвижные и складные варианты лестниц на чердак.
2. Стремянка – А- или Л-образная металлическая конструкция со ступенями, расположенными с одной или двух сторон. Дополнительная выдвижная секция у некоторых видов помогает трансформировать стремянку в приставную лестницу.
3. Шарнирная – из секций, положение которых можно менять. Одна лестничная конструкция трансформируется в П-, Л-образную либо приставную. Незаменима при использовании на неровных основаниях.

Складные

Оптимальное решение для частных домов, где стационарную лестницу негде разместить, а переносную – некуда поставить, складные конструкции с люком. Благодаря специальным механизмам, их легко привести в готовность.

В группе складных лестниц на чердак:

• телескопические – конструкции, размер которых регулируется перемещением секций по длине и закреплением фиксаторами;
• раздвижные – секции меняют положение относительно друг друга в пространстве;
• откидные – прижатый к стене лестничный марш приводится в нужное положение поворотом в карточных петлях и фиксацией с помощью упора;
• ножничные – собранная гармошка из ступеней, которую расправляют, потягивая за нижний элемент.

Механизмы для раскладывания приводятся в действие вручную или дистанционно при помощи пульта управления. Телескопические, раздвижные и ножничные конструкции полностью спрятаны за крышкой люка, тогда как откидная лестница крепится к стене и постоянно находится на виду.

8 самых популярных лестниц для чердака

Давайте более подробно рассмотрим некоторые из самых популярных лестниц, которые продаются в магазинах

Но сначала обратим внимание на U-значения, указываемые в спецификациях

Проще говоря, чем ниже коэффициент теплопроводности, тем меньше потери тепла через люк. В результате достигается большая экономия энергии за счет меньшего количества энергии, необходимого для поддержания постоянной желаемой температуры в помещении.

Двухсекционная Basic

Двухсекционная складная лестница на чердак размеры

Эта двухсекционная раздвижная металлическая лестница — недорогое решение, идеально подходящее для периодического использования в домашних условиях. Работает независимо от люка.

Характеристики:

• Максимальная нагрузка до 150 кг.
• Дополнительный поручень.
• Легкий алюминий.
• Максимум от пола до этажа высотой 2,6 м.
• Для минимального размера люка 406×457 мм.
• Нескользящие протекторы.
• Резиновые ножки.

Базовая 3-х секционная

Основная 3-х секционная лестница

Трехсекционная раздвижная металлическая лестница — очень популярное решение. Это то же самое, что и Basic, но с некими особенностями.

Характеристики:

• Поручни в стандартной комплектации.
• Максимум от пола до этажа высотой 3 м.
• Для минимального размера люка 432×508 мм.

Двухсекционная лестница Делюкс

Deluxe 2-х секционная лестница

Эта первоклассная двухсекционная раздвижная металлическая лестница высшего качества идеально подходит для частого ежедневного использования и отличается мощным пружинным действием, которое упрощает опускание или складывание.

Характеристики:

• Максимальная нагрузка до 150 кг.
• Двойные поручни с полным вылетом.
• Пружины.
• Легкий алюминий.
• Максимум от пола до этажа высотой 3,2 м.
• Для минимального размера люка 508×686 мм.
• Нескользящие протекторы.
• Резиновые ножки.

Телескопическая лестница

Телескопическая конструкция

Это одна из самых современных чердачных лестниц. Уникальная телескопическая конструкция позволяет устанавливать ее в самых ограниченных пространствах. Она также подпружиненная с очень глубокими ступенями для простоты использования.

Характеристики:

• Максимальная нагрузка до 150 кг.
• Очень глубокие нескользящие протекторы.
• Пружины.
• Легкий алюминий.
• Максимум от пола до пола 2,88 м.
• Для минимального размера люка 520×620 мм.
• Резиновые ножки.

Деревянная лестница простая

Лестница складная деревянная на чердак

Деревянная складная лестница на чердак предварительно смонтирована на изолированном, защищенном от сквозняков, но незаконченном люке.

Он идеально подходит для людей, которые ищут полностью интегрированную лестницу, но хотят отделать ее цветом по своему выбору. Поставляется в трех или четырех секционном исполнении, в зависимости от размера люка.

Характеристики:

• До 160 кг максимальной нагрузки.
• Легкая древесина.
• Теплопередача U = 1,1.
• Максимум высота помещения 3,05 м.
• Нескользящие протекторы.

Деревянная лестница Lux

Складные лестницы на чердак с люком — цена выше за счет опций

Эта лестница похожа на предыдущую, но поставляется с готовым люком, что делает ее идеальной для людей, которые ищут полностью интегрированную лестницу с низким уровнем обслуживания.

Включает двухсекционный поручень, опору для лестницы и механизм разгрузки для еще более безопасного использования.

Характеристики:

• До 160 кг максимальной нагрузки.
• Поручень одиночный.
• Легкая древесина.
• Теплопередача U = 1,1.
• Максимум высота помещения 3,05 м.
• Нескользящие протекторы.
• Пружины.
• Резиновые ножки.

Лестница с герметичным люком

Герметизация люка уменьшает теплопотери

Эта лестница аналогична предыдущей, но люк полностью герметичен, благодаря чему коэффициент теплопередачи составляет 0,76.

Это делает ее идеальной лестницей для домов со значительной разницей температур между жилым помещением и чердаком. Поставляется только в виде трех секций.

Характеристики:

• До 160 кг максимальной нагрузки.
• Поручень одиночный.
• Легкая древесина.
• Теплопередача U = 0,76.
• Максимум высота помещения 2,8 м.
• Нескользящие ступени.
• Резиновые ножки.

Деревянная огнестойкая складная лестница

Лестница обработана противопожарным составом

Складная лестница из огнестойкой древесины действует как пламегаситель в случае пожара внутри здания благодаря своим высоким огнестойким свойствам (EI2: 30 мин).

Такая пожароустойчивая конструкция идеально подходит для установки в соответствии с требованиями строительных норм. Уникальный специальный механизм разгрузки исключает необходимость в замке.

Характеристики:

• До 160 кг максимальной нагрузки.
• Поручень одиночный.
• Легкая древесина.
• Теплопередача U = 0,9.
• Максимум высота помещения 3,05 м.
• Нескользящие ступени.
• Резиновые ножки.
• Пружины.

Разновидности складных чердачных лестниц

Телескопическая модель состоит из частей, задвигающихся друг в друга. Материалом для нее служит алюминий, обладающий легкостью, прочностью, стойкостью к коррозии. Она компактная, функциональная, прослужит долгое время, но своими руками такое изделие изготовить сложно. Возможен вариант монтажа на люк готовой конструкции.

Ножничная модель производится из металлических деталей. Она складывается по принципу гармошки. Прочная конструкция с удобными ступеньками имеет один недостаток – со временем в местах соединений появляется скрип. Предотвратить проблему позволит своевременное смазывание мест крепления.

Ножничная лестница надежна и имеет красивый внешний вид

Откидная лестница не будет занимать ни одного лишнего сантиметра. Она сложна в проектировании и монтаже. Ее ступени крепятся на тетиве карточными петлями, а в сложенном положении откидная модель фиксируется на стене.

Выдвижная лестница на чердак состоит из нескольких секций, верхняя часть прочно крепится на люк, она равняется размеру крышки. Остальные секции соединяются специальной фурнитурой и шарнирами. При раскладывании они образуют ровный лестничный марш. Привести изделие в рабочее положение несложно, благодаря его подвижности. Отличие телескопической и раздвижной моделей в способе скольжения секций. В первом случае они размещаются одна в другой, а во втором – двигаются при помощи роликов снаружи по направляющим.
