Двухтарифные счетчики электроэнергии: целесообразность использования, особенности монтажа и эксплуатации

Лучшие механические счетчики электроэнергии

Подобные модели иначе называются индукционными. Механизм их работы основан на влиянии токопроводящих катушек на подвижный металлический диск, количество оборотов которого пропорционально потребляемому объему энергии.

Механические счетчики обладают крупными габаритами и не предполагают автоматического снятия показаний или многотарифного учета. Однако они отличаются высокой надежностью, низкой ценой и могут использоваться на протяжении более 15 лет.

Incotex Меркурий 201.5

4.9

★★★★★
оценка редакции

92%
покупателей рекомендуют этот товар

Смотрите обзор

Модель оснащена импульсным телеметрическим выходом и шунтом, облегчающими поверку счетчика, снятие показаний и включение в АИИС. Защита от переполюсовки предохраняет от кражи электроэнергии.

Межповерочный интервал прибора составляет 16 лет, максимальный ток — 60 Ампер. Устройство отличается высокой надежностью благодаря безвинтовой конструкции корпуса и отсутствию магниточувствительных элементов в измерительных цепях.

Достоинства:

• прочный корпус;
• удобное крепление;
• долгий срок службы;
• защита от переполюсовки;
• низкая цена.

Недостатки:

шумный.

Incotex Меркурий предназначен для ведения учета энергии в однофазных цепях переменного тока. Может использоваться как в частных домах, так и в системах автоматизированного контроля потребления электричества.

Тайпит НЕВА 101 1S0 230V 5(60)A

4.9

★★★★★
оценка редакции

92%
покупателей рекомендуют этот товар

Смотрите обзор

Главными особенностями модели являются долгий срок эксплуатации и простота установки. Средняя наработка счетного механизма до отказа — 280000 часов, что составляет более 30 лет непрерывной эксплуатации.

Прибор может быть закреплен как на рейке типа ТН35, так и на трех строительных винтах. Корректную настройку работы устройства можно произвести без помощи специалиста.

Светодиодный индикатор даст знать о неверной полярности подключения, а надежная фиксация проводников специальными зажимами предотвратит потерю контакта.

Достоинства:

• универсальное крепление;
• невыпадающие винты;
• испытательный выход активной энергии;
• простота ввода в эксплуатацию.

Недостатки:

шумная работа.

Тайпит НЕВА используется в однофазных сетях переменного тока с номинальной частотой 50 Герц. Устанавливается в загородных домах, общественных зданиях и гаражах.

IEK CCE-1R1-1-01-1

4.9

★★★★★
оценка редакции

89%
покупателей рекомендуют этот товар

Стабильность работы модели обеспечивается благодаря широкому диапазону рабочих температур и защите от импульсных перенапряжений.

Специальная конструкция кабельных зажимов гарантирует надежность присоединения проводов и препятствует потере мощности.

Механизм стопора обратного хода не допускает сброса учетных показаний прибора. Стандартный телеметрический импульсный выход позволяет наладить дистанционный сбор данных о расходе энергии. Максимально допустимое значение тока составляет 60 Ампер.

Достоинства:

• межповерочный интервал — 16 лет;
• работа при экстремальных температурах;
• стабильная работа;
• поддержка АСКУЭ.

Недостатки:

отсутствие крепежных элементов в комплекте.

IEK CCE-1R1-1-01-1 станет отличным приобретением для однофазной сети Его стоит установить в неотапливаемой мастерской или на даче.

Энергомера CE101-R5.1

4.8

★★★★★
оценка редакции

87%
покупателей рекомендуют этот товар

Смотрите обзор

Модель проста в установке и крепится на плоскую поверхность с помощью DIN-рейки и двух винтов. В зависимости от исполнения, счетчик может поставляться как с ЖК-дисплеем, так и с механическим отчетным устройством.

Максимальный допустимый ток составляет 60 А. Класс защиты IP51 обеспечивает полную сохранность устройства от вертикально падающих капель дождя и попадания в корпус пыли. Пятилетняя гарантия качества облегчает техническое обслуживание и процедуру возврата.

Достоинства:

• простая установка;
• влагостойкий корпус;
• длительная гарантия;
• низкая стоимость.

Недостатки:

чувствительность к скачкам напряжения.

Средний срок службы Энергомера CE101-R5.1 составляет 30 лет. Счетчик можно установить на даче, в частном доме или общественном здании. Простота конструкции и доступная цена делают приобретение модели крайне выгодным для любого пользователя.

Преимущества и недостатки трёхтарифного счётчика

Перед установкой трёхтарифного ПУ лучше ознакомиться с его положительными и отрицательными характеристиками.

К несомненным плюсам можно отнести следующие моменты:

1. Значительная экономия денег при пользовании бытовыми приборами вне тарификации Т3 (полупик) и Т1 (пик).
2. Легальный метод экономии, в котором заинтересованы не только потребители, но и поставщики электроэнергии.
3. Если Вы потеряете квитанцию, то восстановить показания не составит труда, так как все сведения содержаться в памяти электрооборудования.
4. Отличный вариант для помещений, где используется большое количество бытовых приборов и повышена нагрузка на электросеть.

Помимо преимуществ, трёхтарифные счётчики, как и любые приборы, обладают и недостатками:

1. Не всем удобно пользоваться бытовыми приборами в тарифной зоне Т2 (ночь), являющейся самой дешёвой.
2. Существует вероятность того, что поставщик электроэнергии со временем повысит тарифы и использование данного вида прибора станет невыгодным.
3. Окупаемость счётчика и экономическая выгода от его использования может растянуться во времени из-за того, что в пиковые часы (тариф Т1) потребность в использовании бытовых приборов выше, чем в зоне полупика Т3 или ночи Т2.
4. Необходимо учитывать тарификацию, зависящую от суточного интервала потребления электроэнергии. В Мосэнергосбыте установлено время применения тарифов: Т1 (с 7:00 до 10:00 и с 17:00 до 21:00), Т2 (с 23:00 до 7:00) и Т3 (с 10:00 до 17:00 и с 21:00 до 23:00).

Что такое электросчетчик день и ночь?

Как известно, в бытовой сфере потребление электроэнергии происходит очень неравномерно.

Ночью, когда подавляющее большинство людей отдыхает, ее разбор является минимальным, в утренние и вечерние часы — максимальным, в дневное время — умеренным.

Получается, что в какое-то время суток компании-поставщики сталкиваются с риском перегрузки сети, а в другое — хоть электростанции останавливай.

Чтобы выровнять спрос, они помимо обычного тарифа с фиксированной стоимостью киловатт-часа предлагают дифференцированные, которые предусматривают продажу энергии в часы минимального потребления по сильно заниженной цене. То есть населению предлагается выгодная сделка: вы используете электроприборы ночью, но зато очень дешево.

Понятно, что для дифференцированной системы учета обычный счетчик не подходит. Нужен такой, который может считать потребленные киловатт-часы отдельно для разного времени суток. Вот такие приборы и называют «счетчиками день ночь».

Бывают они двух видов:

• двухтарифные;
• многотарифные.

Каждая разновидность соответствует своей системе учета:

1. Двухтарифная предусматривает разделение суток на два периода (их еще называют зонами): ночь (с 23-00 до 7-00) и день.
2. Многотарифная.

Последняя насчитывает уже три зоны: ночную (с 23-00 до 7-00), пиковую (с семи до девяти часов утра и с пяти до восьми часов вечера) и полупиковую (с 9-00 до 17-00 и с 20-00 до 23-00).

От точности счетчика напрямую зависит правильность расчета затраченной электроэнергии. Класс точности электросчетчика – какой выбрать и как определить?

Сколько по времени можно эксплуатировать счетчик электроэнергии и что такое поверка счетчика, вы узнаете, прочитав эту статью.

После установки электросчетчика его обязательно нужно опломбировать. Кто должен это делать и сколько это стоит, об этом подробно в следующем материале.

Видео: какие счетчики электроэнергии лучше для квартиры

Александр, 31 год :­ В прошлом году вышел из строя старый электросчетчик. Пришлось прочитать массу информации на эту тему. Долго не думали, какой экономный электросчетчик лучше поставить в квартире. Купили квартирный двухтарифный Меркурий. Месяца через три почувствовали разницу в стоимости оплат за потребляемую электроэнергию, скоро цена счетчика окупится.

Вячеслав, 26 лет :­ Имея маленького ребенка в семье, мы используем большое количество электроприборов. Особенно часто работают стиральная машина, утюг, бойлер по нагреву воды. Мы давно поставили двухтарифный счетчик. С женой решили провести эксперимент. Стали стараться пользоваться приборами по ночному тарифу. На сэкономленные деньги покупаем памперсы ребенку.

Альбина, 43 года :­ Делая ремонт в маминой квартире, которая живет отдельно, хотели поменять старый электросчетчик на двухтарифный. Когда посчитали, то поняли, что без бойлера, пользования электрокамином, с энергоэффективным классом холодильника он не очень выгоден, долго будет окупаться. Поставили однофазный однотарифный нового образца с хорошей точностью.

Какой электросчетчик лучше купить?

С эксплуатационной точки зрения — до сих пор наиболее практичны классические индукционные счетчики. Они очень надежны, и, по сути, у них всего два существенных недостатка: однотарифность и невозможность удаленного контроля.

Их электронные собратья по функционалу однозначно выигрывают, но надежность таких приборов учета определяется качеством используемой элементной базы.

Чему отдать предпочтение, моделям с механическим циферблатом или ЖКИ — зависит скорее от личных вкусов. Начинка у электронных счетчиков с разным способом отображения отличается мало, но «механика» более удобна для уличной установки.

Целесообразность приобретения многотарифных приборов учета — до сих пор является темой дискуссий на самых разных сетевых ресурсах. Получит ли владелец такого счетчика выгоду от его установки — полностью определяется почасовым режимом потребления, а также готовностью перенести наиболее энергоемкие мероприятия на время действия льготного тарифа.

Без сомнения, рано или поздно автоматизированные системы учета потребления станут неотъемлемой частью нашего быта. Если ориентироваться на перспективу — выбирать счетчик электроэнергии лучше электронного типа, с возможностью его интеграции в АСКУЭ. А вот платить «за свет» приходится сейчас, поэтому нужен ли вам именно многотарифный прибор — считайте и решайте сами.

По сравнению с однофазными, выбор трехфазного счетчика обременен еще большим количеством условий. В обзоре рассмотрен единственный представитель этого класса приборов, оптимальный для учета относительно невысокого потребления электроэнергии.

Подключаем трехфазный электросчетчик

Существует два типа подключения трехфазного счетчика, прямое и косвенное, через разделительные трансформаторы тока.

Если необходимо учитывать потребление относительно небольшого количества трехфазных потребителей малой мощности, то счетчик электроэнергии устанавливается непосредственно в разрыв питающих проводов.

Если же необходимо контролировать достаточно мощные потребители трехфазной электросети, и их токи превышают номинальные значение электросчетчика, значит необходимо устанавливать дополнительные трансформаторы тока.

Для частного загородного дома, или небольшого производства, будет достаточно установки только одного счетчика, рассчитанного на максимальный ток до 50 ампер. Его подключение похоже на описанное выше, для однофазного счетчика, но разница в том, что при подключении трехфазного счетчика используется трехфазная питающая сеть. Соответственно количество проводов и клемм на счетчике будет больше.

Подключение трехфазного счетчика

Рассмотрим прямое подключение счетчика

Подводящие провода зачищают от изоляции и подключают к трехфазному автомату защиты. После автомата три фазных провода подключаются к 2, 4, 6 клемме электросчетчика соответственно. Выход фазных проводов осуществляется к 1; 3; 5 клеммам. Входной Нейтральный провод подключается к клемме 7. Выходной к клемме 8.

После счетчика, для защиты, устанавливаются автоматические выключатели. Для трехфазных потребителей ставятся трехполюсные автоматы.

К такому счетчику можно подключить и более привычные, однофазные электроприборы. Для этого необходимо подключить однополюсный автомат от любой отходящей фазы счетчика, а второй провод взять от нейтральной шины зануления.

Если планируется устанавливать несколько групп однофазных потребителей, их необходимо равномерно распределить, запитав автоматические выключатели от разных фаз после счетчика.

Схема подключения трехфазного электросчетчика

Косвенное подключение счетчика через трансформаторы тока

Если потребляемая нагрузка всех электроприборов превышает номинальное значение силы тока, которое может проходить через счетчик, но необходимо дополнительно установить разделительные трансформаторы тока.

Такие трансформаторы устанавливаются в разрыв силовых токоведущих проводов.

Трансформатор тока имеет две обмотки, первичная обмотка выполнена в виде мощной шины, продетой через середину трансформатора, она подключается в разрыв силовых проводов питания электропотребителей. Вторичная обмотка имеет большое количество витков тонкого провода, эта обмотка подключается к электросчетчику.

Счетчик подключенный через трансформаторы тока

Такое подключение значительно отличается от предыдущего, оно намного сложнее и требует специальных навыков. Рекомендуем для работ по подключению трехфазного счетчика с трансформаторами тока пригласить квалифицированного специалиста. Но если вы уверены в своих силах и имеете подобный опыт, то это решаемая задача.

Необходимо подключить три трансформатора тока, каждый для своей фазы. Трансформаторы тока крепятся на задней стенке вводного шкафа учеба. Их первичные обмотки подключаются после вводного рубильника и группы защитных предохранителей, в разрыв фазных силовых проводов. В этом же шкафу устанавливается трехфазный электросчетчик.

Подключение производится согласно утвержденной схеме.

Схема подключения трансформаторов тока

К силовому проводу фазы А, до установленного трансформатора тока, подключается провод сечением 1.5 мм², второй его конец заводится на 2ю клемму счетчика. Аналогично подключают провода сечением 1.5 мм² к оставшимся фазам В и С, на счетчике они подходят к клеммам 5 и 8 соответственно.

От клемм вторичной обмотки трансформатора тока, фазы А, провода сечением 1.5 мм² идут к счетчику на клеммы 1 и 3. Необходимо соблюдать фазировку подключения обмотки, иначе показания счетчика будут не верны. Аналогичным образом подключаются вторичные обмотки трансформаторов В и С, они подключаются к счетчику на клеммы 4, 6 и 7, 9 соответственно.

10-я клемма электросчетчика подключается к общей нейтральной шине зануления.

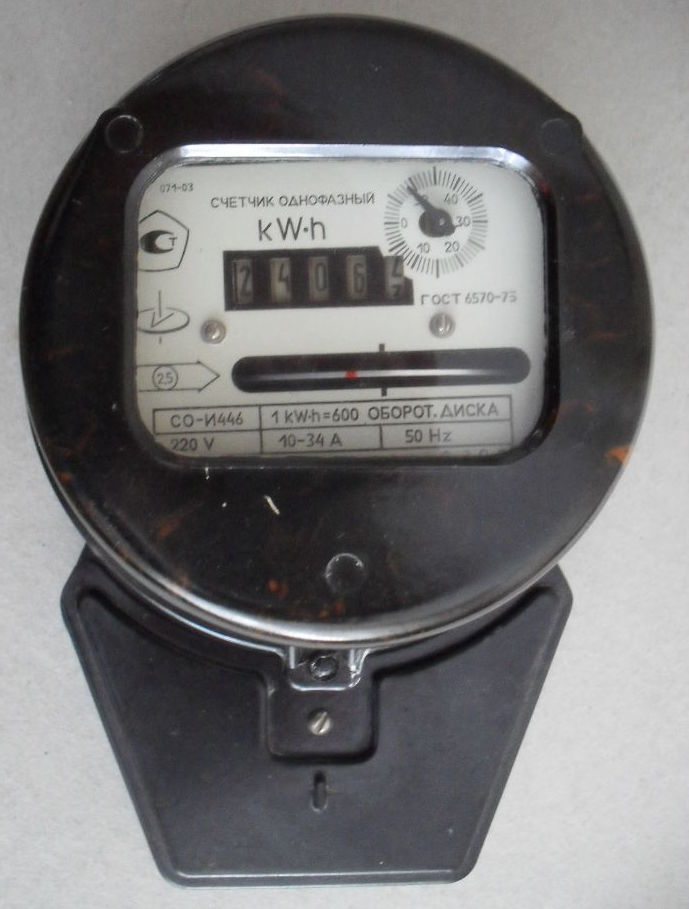

Индукционный счетчик

Принцип работы состоит в воздействии магнитного поля, возникающего при прохождении тока через катушку на диск, который от этого влияния приходит во вращательное движение. В свою очередь, вращение этого диска передвигает колесики с цифрами, отображающими количество электроэнергии, прошедшей через катушку. Чем больше мощности потребляется в данный момент, тем выше скорость вращения диска и колесиков с цифрами.

Такие счетчики, известные также как механические, установлены в большинстве домов России. Они имеют свои плюсы — простота конструкции, надежность, долговечность (срок эксплуатации выше 15 лет), невысокая стоимость. Но у них есть существенный недостаток — низкий класс точности электросчетчика 2.0 и 2.5, это означает, что погрешность в показаниях составляет более 2%. Другими словами, потребитель может как переплачивать за электроэнергию, так и недоплачивать.

Индукционные счетчики устанавливались еще в советское время и срок их эксплуатации постепенно подходит к концу. Целесообразно заменять их на электронные, для достижения повышения точности измерений и надежности.

Электросчетчик, передающий показания: особенности приборов

Счетчики, укомплектованные удаленной системой считывания, подойдут для владельцев квартир, которые не хотят каждый месяц задумываться над тем, каким способом и куда передать полученные показания учетного прибора. Если у потребителя электрической энергии установлено дома подобное устройство, передача данных будет осуществляться в автоматическом режиме без непосредственного участия человека.

Использование счетчиков с дистанционной передачей данных удобно как для владельцев квартир, так и для предприятий

Отправка накрученных киловатт не отнимает много времени, а сам процесс комфортен и удобен. Предприятия, занимающиеся поставками электричества, с помощью этих приборов могут отслеживать уровень потребления энергии населением.

В глобальном смысле электрические счетчики, которые способны осуществлять передачу информации в дистанционном режиме, позволяют рационализировать расход электроэнергии и добиться эффективной работы всей системы, начиная с производства энергии, оканчивая ее потреблением и обработкой данных для оплаты коммунальных счетов с помощью сетевых информационно-измерительных систем.

Назначение информационно-измерительных систем

Сетевые системы, предназначенные для сбора измерительной информации по показателям счетчиков, организуют процесс дистанционной передачи данных с учетного оборудования через всемирную сеть интернет. Работа подобных систем автоматизирована. За счет программного обеспечения происходит считывание информации и последующая отправка полученных данных на сервер энергопоставляющей компании.

Данные о показателях счетчика автоматизировано отправляются с помощью сети интернет

Информационно-измерительные системы используются для автоматизации следующих процессов:

• сбор информации;
• передача данных;
• анализ показателей по энергопотреблению.

Использование информационно-измерительных систем энергопоставляющими компаниями не только дает им доступ к показателям по потреблению электрической энергии, но и обеспечивает ряд дополнительных функций. Сюда относятся следующие возможности:

• работа учетного оборудования в режиме нескольких тарифов;
• подключение или отключение потребителя электроэнергии в дистанционном режиме;
• индивидуализация работы с потребителем электрической энергии с учетом условий подписанного договора;
• пересылка предупреждающих уведомлений;
• эффективный анализ собранной информации и т.п.

Одним из преимуществ использования интеллектуального счетчика является анализ энергопотребления

Преимущества автоматической передачи показаний электросчетчика для пользователей

Устанавливая в своей квартире счетчики, имеющие функцию автоматической дистанционной передачи данных, владелец жилья получает множество преимуществ. Преимущества системы для пользователей:

• решение спорных ситуаций – показания по счетчику могут фиксироваться каждый день. Подобная схема передачи данных позволяет исключить конфликтные ситуации, если возникли проблемы с квитанциями или передача информации абонентом осуществляется не регулярно;
• контроль показаний – учетные приборы предоставляют возможность снимать показатели с мест, которые потребитель посещает редко, например, с арендной квартиры, гаража или дачного дома;
• высокая точность расчета во время переключения тарифа – если показания по дате изменения тарифа отсутствуют, энергетические компании производят начисления, исходя из средних показателей. Как правило, расчет осуществляется в пользу компании-поставщика. Использование учетных приборов с функцией дистанционной передачи позволяет избежать подобных проблем;

Счетчик с автоматической системой подсчета будет удобен для пользователей, которые используют несколько тарифов учета электроэнергии

• дистанционный контроль работы счетчика – оборудование можно использовать для предварительного прогревания жилья. Достаточно подключить прибора за пару часов до прихода домой, чтобы система обогревателей прогрела помещения к приезду. Для этого потребуется смартфон;
• безопасность – если владелец жилья забывает отключить электроприбор, например, утюг или плиту, нет нужды возвращаться домой. Достаточно обесточить квартиру, удаленно отключив счетчик;
• практичность и экономия времени – пользователю не нужно тратить время и усилия на снятие показаний, очереди у касс или передачу информации с помощью стандартных способов.

Энергокомпания может дистанционно отключить потребителя от электроэнергии

Принцип передачи данных с электросчетчика и счетчика воды

Как же передаются показания счетчика электроэнергии? Это осуществляется автоматически. Автоматическая передача данных также возможна для счетчиков воды. Технология проста. Есть несколько обязательных действий, которые необходимо произвести, чтобы правильно запустить работу прибора и поддерживать ее.

• Установить и подключить электросчетчик к энергосети Вашего дома или квартиры.
• Ввести запрашиваемую информацию через интерфейс в “сумматора и”, так называются блоки памяти.
• Далее образуется система передачи информации  через интернет.
• Создание центра обработки данных, оснащение центров современными ПК, которые соответствуют выбранному ПО.

6 лучших счетчиков электроэнергии

Счетчик имеет современную электронную начинку и электромеханическое отсчетное устройство барабанного типа. Все преимущества этой комбинации владелец прибора учета оценит, когда придет время снимать показания, а напряжение в сети будет отсутствовать. В отличие от ЖКИ, данные на механическом циферблате читаемы всегда, даже в случае выхода счетчика из строя. Такая неприятность случается крайне редко, ведь Нева 103 отличается высокой надежностью, но лучше исключить возможную проблему изначально. Крепление модели рассчитано на DIN-рейку и оснащено добротной защелкой, которую непросто сломать. Наиболее важный нюанс, которым этот счетчик отличается от многочисленных конкурентов — продуманная конструкция зажимного узла. Скобы здесь притягиваются болтами, а не отжимаются, поэтому риск нанести повреждение в процессе монтажа или переподключения минимален.

• надежный зажимной узел;
• добротная защелка для DIN-рейки;
• циферблат с достаточно крупными знаками;
• удобная для опломбирования крышка.

Заменил свой электросчетчик еще советских времен на эту Неву со скрытым монтажом в кирпичную стену и освободилось сразу много места в прихожей. Для квартиры этот счетчик электроэнергии — лучший вариант.

700 (за модель CE101-S6 148M6)

Модель очень популярна и рекомендуется к установке многими энергоснабжающими организациями. Помимо возможности снять показания в любой момент, независимо от наличия сетевого напряжения, счетчики с механическим циферблатом обладают еще одним преимуществом, по сравнению со своими полностью электронными собратьями. Такие модели сохраняют полную работоспособность при более низких температурах. Прибор рассчитан на крепление тремя винтами и выпускается в двух модификациях — 145 и 148 с номинальными/максимальными токами 5(60)А и 10(100)А соответственно.

• 5 лет заводской гарантии;
• высокая точность измерений;
• малое собственное энергопотребление.

• зажимные скобы отодвигаются винтами и их может перекосить;
• надежность устройства зависит от используемых комплектующих.

Выбрал самый доступный счетчик из перечня моделей, рекомендуемых управляющей компанией, и пока не жалею- думаю, что это лучший электросчетчик для квартиры. Цифры видны хорошо даже без подсветки, несмотря на нестандартную высоту установки прибора.

Полезные советы

Однажды мы все столкнемся с вопросом замены электросчетчика. Если вам в ближайшем будущем придется заняться установкой однофазного многотарифного электросчетчика, то вот вам несколько полезных советов: Монтаж однофазного электросчетчика лучше доверить специалисту с большим опытом, который хорошо разбирается в этом деле и сможет качественно и быстро установить новый прибор.

Если вы решили самостоятельно заняться всеми работами, то заранее изучите, как подключается однофазный счетчик электроэнергии. Не стоит забывать, что монтаж должен проходить при снятом напряжении.

Лучше всего установку электросчетчиков доверять профессионалам, однако, если вы решили сэкономить на услугах специалиста и самостоятельно заняться монтажными работами, то вам поможет однолинейная схема подключения счетчика и основной принцип работы однофазного устройства. Нельзя забывать об элементарных правилах безопасности при работе с электричеством. А перед покупкой оборудования и всех его комплектующих следует изучить все виды счетчиков, какой тип прибора подходит именно вашему дому. А при установке можно приобрести первую схему подсоединения устройства.

При выборе будущего счетчика стоит обратить внимание на двухтарифные приборы. Они, действительно, позволят сэкономить деньги на счета

С 7 утра и до 23 вечера действуют обычные дневные тарифы, а вот с 23 вечера и до 7 утра электричество стоит гораздо дешевле по льготной системе. Поэтому все бытовую технику, которая не требуется днем, лучше запрограммировать на работу в ночное время, чтобы экономить на квартплате.
