Цвета проводов в электрике: типовая маркировка + разбор нюансов

Что делать, если приобретена АКБ с перепутанной полярностью

Ошибки случаются со всеми. Если вы поняли, что попали впросак до момента установки батареи на штатное место (по обозначению, цвету, несовпадению диаметров), можно попробовать вернуть АКБ в тот магазин, где вы её приобретали, объяснив ситуацию. Шанс на то, что вам поменяют источник питания, не нулевой.

Когда такая возможность отсутствует, это хуже, но не смертельно. Вы уже поняли, что при несовпадении полярности нужно просто развернуть батарею на 180 градусов. А здесь уже всё зависит от везения. Главное условие такого подключения – чтобы плюсовой провод хорошо «сел» на положительную клемму аккумулятора. Возможно, для этого придётся как-то сдвигать его влево-вправо, производить манипуляции с посадочной платформой и так далее.

В подавляющем большинстве случаев минусовый провод одеть на клемму не получится – не будет хватать его длины. Паниковать не стоит – вам придётся его удлинить. Для этого берём кусок провода необходимой длины и соответствующего диаметра. Лучший вариант – использовать провод, предназначенный для «прикуривания». Один конец минусового провода идёт к аккумулятору, другой на массу. Обычно он массовый конец прикручивается к кузову болтом – достаточно просто открутить его и взамен установить более длинный. Остаётся надёжно закрепить на другом конце клемму и надеть её на вывод батареи.

Если достать более длинный провод не получается, можно просто поискать место для массы, расположенное ближе к АКБ. Главное, чтобы это был неокрашенный металл – убрать лакокрасочное покрытие с внутренней стороны кузова не так уж сложно.

То есть покупка автомобильного аккумулятора с «неправильной» полярностью – ошибка не фатальная. Если у вас нет возможности поменять батарею, путём несложных манипуляций можно установить устройство любой полярности.

Как узнать где плюс, а где минус на проводах для акустики в штатной проводке. Как определить полярность, не имея приборов

Как определить полярность неизвестного вам источника питания? Давайте предположим, что вам  в руки попался какой-то блок питания постоянного напряжения, батарейка или аккумулятор. Но… на нем не обозначено, где плюс, а где минус. Да, дело быстро решается  мультиметром , но что делать, если у вас его нет под рукой? Спокойно. Есть три проверенных рабочих способа.

С помощью воды

Думаю, это самый простой способ определения полярности. Первым делом наливаем водичку в какую-нибудь емкость. Желательно не металлическую. От источника питания с неизвестными клеммами отводим два провода, отпускаем их в нашу водичку и смотрим внимательно на контакты. На минусовом выводе начнут выделяться пузырьки водорода. Начинается электролиз воды.

С помощью сырого картофеля

Берем сырую картофелину и разрезаем ее пополам.

Втыкаем в нее два наших провода от неизвестного источника постоянного тока и  ждем 5-10 мин.

Около плюсового вывода на картошке образуется светло-зеленый цвет.

С помощью вентилятора от ПК

Берем вентилятор от компьютера. Он имеет два вывода, а иногда даже три. Третий может быть желтый провод — датчик оборотов. Но его мы все равно использовать не будем. Нас волнуют только два провода — это красный и черный. Если на красном проводе будет плюс, а на черном —  минус, то вентилятор у нас будет вращаться

Если же не угадали, то лопасти будут стоять на месте.

Вентилятор используем, если известно, что напряжение источника питания от 3 и до 20 Вольт. Подавать на вентилятор напряжение более 20 Вольт чревато для него летальным исходом.

Заключение

В заключении хотелось бы сказать, что с переменным током эти фишки не прокатывают. А как вы знаете, переменный однофазный ток состоит из двух проводов — фазы и ноля,  кто не помнит, как их можно определить, прошу заглянуть вот сюда . Хочется также пожелать вам, чтобы вы никогда не путали полюсовку, потому что «защиты от дурака» (защиты от переполюсовки) ставят не во всех электронных приборах.

Кислородный датчик

Определяет, остался ли кислород в выхлопных газах. Перед замерами также осмотрите его – возможно, он поврежден и мультиметр вообще не понадобится. Тогда элемент нужно просто заменить.

Если все в порядке, измерьте, как с датчиком ABS, напряжение и сопротивление. Алгоритм тот же. Заводите машину и наблюдайте за прибором. После пуска на экране высветятся цифры 0,1-02, вольта. Машина прогреется – прибор покажет до 0,9 вольт. Не заметили, что показатель изменился – датчик, скорее всего, неисправен.

Если проверка напряжения прошла успешно, узнайте показатели сопротивления. Норма колеблется от 10 до 40 Ом.

Меры безопасности

При любой работе с электрическим током необходимо соблюдать меры предосторожности:

• Использовать приборы только по их назначению;
• Не включать технику с поврежденными проводами и вилками, не использовать неисправные розетки;
• Не прикасаться к проводам или розеткам мокрыми руками или стоя на мокром полу. При работе в помещении с повышенной влажностью нужно использовать резиновые перчатки и коврик;

• Не сгибать провода и кабели;
• Перед началом работы стоит обесточить всю сеть;
• Если техника искрит или начинает загораться при включении, прикасаться к ней нельзя. Необходимо отключить питание через щиток;
• При возникновении любых сомнений или боязни лучше обратиться к специалисту или выбрать более безопасный вариант, например, определить полярность при помощи картофеля, а не подключения к устройству.

Чаще всего в аккумуляторах красный провод обозначает плюс, черный — минус, и при работе с электричеством проблем не возникает. Однако сегодня многие страны используют свои цветовые обозначения или отказываются от них вовсе, оставляя провода одинаково белыми. Чтобы не создавать аварийных ситуаций, стоит предварительно проверить полярность.

Как узнать где плюс, а где минус на аккумуляторе. Как определить полярность аккумулятора автомобиля

Автомобильные аккумуляторы обладают такой характеристикой, как полярность

И при выборе нового аккумулятора, очень важно правильно определить нужную полярность. Иначе у вас могут возникнуть проблемы при его установке

В данной статье мы расскажем о том, как определить полярность аккумулятора автомобиля.

Наиболее распространённые схемы расположения токовыводов — это прямая и обратная полярность. Также существуют и весьма экзотические варианты расположения токовыводящих элементов, но на российском рынке они не прижились. Ошибка в выборе полярности не позволит использовать батарею по назначению – токоприёмные полюсные провода, скорее всего, просто не дотянутся до соответствующих клемм. Поэтому перед покупкой нового аккумулятора лучше уточнить, какая полярность у вашего текущего аккумулятора. Так вы сможете быстро сориентироваться и избежать ошибки.

Поэтому проще всего лишь один раз определить и запомнить тип полярности аккумулятора в вашем автомобиле. Сделать это весьма несложно. На аккумуляторных батареях ёмкостью до 110 А·ч токовыводы располагаются по длинной стороне. Расположите аккумулятор этой стороной к себе . На выводах, или рядом с ними, должны быть расположены значки «+» и «-», обозначающие соответствующие полюса. Если справа оказался плюсовой вывод (обычно он немного толще минусового), то это аккумулятор обратной полярности. А если «плюс» находится слева, то перед вами аккумулятор с прямой полярностью.

Прямая и обратная полярность аккумулятора для легкового автомобиля

На отечественных легковых машинах (а также на большинстве автомобилей зарубежных марок, чья сборка осуществляется на территории России) установлены аккумуляторные батареи с прямой полярностью. На иномарках, собранных в других странах, установлены аккумуляторы с обратной полярностью.

Реальное фото аккумуляторов для легковых автомобилей с прямой и обратной полярностью

Определение полярности аккумуляторов для грузовых автомобилей происходит схожим способом. Поворачиваем аккумулятор стороной с токовыводами от себя (на грузовых аккумуляторах это короткая сторона) и смотрим где плюс и где минус. Если плюсовая клемма находится справа, то это так называемая обратная или европейская полярность. Если же плюсовая клемма слева, то это прямая или российская полярность.

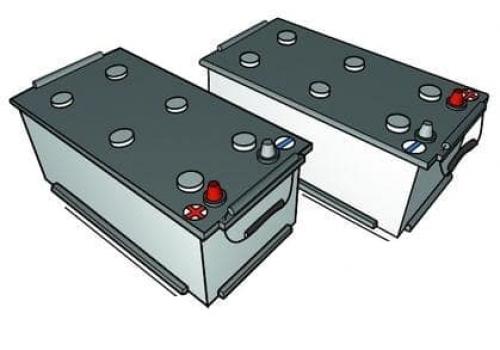

Слева — европейская или обратная полярность, справа — российская или прямая полярность

Как указать L, N и PE самостоятельно?

Когда обозначения не существует вовсе либо же оно кардинально отличается от стандартного – рекомендуется обозначить все элементы своими силами. В этом деле поможет цветная изолента или специальная термоусадочная трубка (также известная как кембрик). Согласно нормативным документам указание видов проводов нужно осуществлять на их концах – в тех местах, где проводники соединяются с шиной: Нанесенные пометки помогут в дальнейшем как самому хозяину дома или квартиры, так и приглашенному электрику. И об этом действительно стоит позаботиться заранее.

У меня на объектах часто задают вопрос: «Как, при подключении техники, учитывать цвет проводов?»

Для начала, я попробую объяснить, почему у каждого электрика своё мнение о цветовой маркировке. Когда я учился в училище в 1995—1998 году, нас учили так:

• Любой цветной провод — это фаза.
• Белый цвет — ноль.
• Чёрный цвет — корпус или земля.

Прошло несколько лет и чёрный провод был заменён жёлто-зелёным. То есть стала следующая маркировка:

• Цветные остальных цветов — фаза.
• Чёрный или белый цвет- нулевой провод.

В последнее время идёт внедрение европейского стандарта, которым я и пользуюсь.

• Желто-зелёный, зелёный или жёлтый цвет — земляной провод.
• Синий цвет — нулевой провод.
• Остальные(обычно белый) — фаза.

Надеюсь, Вам стало понятно, почему такой разброс мнений о маркировке проводов. В какое время учился — такую маркировку и использует. Семь лет назад я использовал вторую маркировку, а в последнее время перешёл на третью, так как у нас, в Минске, в основном приходится подключать импортную технику, а там везде применяется эта маркировка. Справедливости ради, недавно подключал московские вентиляторы, то там использовалась 2-я маркировка, то есть завод не перешёл на европейский стандарт.

Какой расцветкой пользоваться? Запутались? Я предлагаю пользоваться третьей европейской. На практике я обычно использую провод ВВГ, и у меня такая раскладка:

• Желто-зелёный цвет — земляной провод.
• Синий цвет — нулевой провод.
• Белый цвет — фазный провод

Возникает вопрос, что делать, если провод нестандартной маркировки. Например, мне недавно пришлась укладывать провод с красной, синей и чёрной жилой. Я расскажу, как рассуждал я:

• Синий цвет — нулевой провод, это я думаю понятно.
• Чёрный как и белый — не имеет цвета, а белый у нас фаза, поэтому я его сделал фазой. Тем более, часто в проводе ВВГ, белый провод идёт с чёрной полоской.
• Оставшийся, красный провод, я сделал землёй.

У Вас могут быть рассуждения другие. Например:

• Красный — опасный, поэтому фаза.
• Чёрный, как в старый времена, можете сделать землёй.
• А синий, как в евростандарте, можете сделать нулём.

Но учтите, если Вы используете провод с нестандартной маркировкой, то обязательно себе куда-нибудь запишите выбранную маркировку. Если не записать, то легко запутаться. Проверено на своём опыте.

Если Вы используете у себя на родине свою маркировку, то обязательно опишите в комментарии с указанием места проживания. Может это кому-нибудь поможет.

Тот кто хоть раз имел дело с проводами и электрикой обратил внимание, что проводники всегда имеют различный цвет изоляции. Сделано это не просто так

Цвета проводов в электрике призваны сделать проще распознавание фазы, нулевого провода и заземления. Все они имеют определенную окраску и при работе легко различаются. О том, каков цвет проводов фаза, ноль, земля и пойдет речь дальше.

Проводка внутри дома

Проводка внутри дома выполняется только однофазными линиями и медными проводами. В электрических цепях, используемых для бытовых целей, рабочий ноль должен быть всегда синий! Согласно ПУЭ внутридомовые линии должны прокладываться с заземляющим проводником. Во всех трехжильных проводниках, выполненных по ГОСТу, подходящих для внутренних работ, заземляющий провод – желто-зеленый.

Если трехжильный проводник гибкий типа ПВС, то фазный проводник обычно коричневого цвета. Для внутридомовой проводки лучше использовать провода выполненных из литой меди. Если жилы помечают полосами, то жила с полосой любого цвета исключая синий и желто зеленый – фазный.

Если в кабеле отсутствует желто-зеленый проводник, в качестве заземляющего провода используют проводник с зеленой полосой. Заземляющий провод может маркироваться чисто желтым цветом. В кабелях, жилы которых окрашены целиком, белый провод – фазный.

Подводка к электроплите

Бытовая электроплита на 220 В подключается в специальную розетку, выдерживающую большую мощность. Окрас жил встречается красный, зеленый, синий, где красный – фаза, зеленый – земля, синий – нулевой проводник.

1. Есть нюанс, в электроплитах и варочных поверхностях зарубежного производства, рассчитанных на 220/380 В, подключение выполняется четырехжильным кабелем:
2. синий – ноль;
3. желто-зеленый проводник – заземление;
4. черный проводник – фаза А;
5. коричневый проводник – фаза В.

Допускается при подключении на одну фазу сеть объединять фазные проводники на электроплите под один контактный зажим.

Нейтральный провод

Нейтральный проводник – это провод, присоединенный к средней (нулевой) точке электрической системы. В стандартной схеме подключения – это совмещенный нулевой рабочий и нулевой защитный проводник в трех фазной цепи. Цвет нейтрального провода – весь синий с желто-зеленым на концах или весь желто-зеленый с синим на концах.

В национальном стандарте 2009 уточнена терминология и дополнена буквенно-цифровая классификация. Для электрических цепей до 2009 г применялась классическая окраска проводников: желтый, зеленый, красный.

• В классическом варианте трехфазных цепях до 1000 вольт проводники помечают в следующих комбинациях:
• Фаза А – L1, желтый – рекомендован коричневый.
• Черный рекомендован в фазе В – L2, зеленый.
• Фаза С – L3, красный – рекомендован серый.
• Нулевой проводник – N синий.
• Совмещенный рабочий ноль с заземляющим проводником – PEN, синий с желто-зелеными наконечниками – желто-зеленый с синими наконечниками.
• Заземляющий проводник – PE, желто-зеленый.

Данная комбинация не подразумевает ни направление вращения, ни фазировку.

Как определить, где плюс и минус

Практически невозможно выявить полярность диода визуально. Если ошибиться, то схема не будет работать. Расположение полюсов у диода может определяться такими способами:

• визуально;
• с помощью мультиметра;
• по технической документации;
• путем монтажа по простой схеме.

Определяем зрительно

Чтобы точно отличать катод от анода, производитель диодных лампочек стал делать катодный контакт короче анодного. Также возле катода имеется маленькая буква «к». Но понять, где что, по длине проволочек возможно только в новых диодах, в старых, уже использованных, деталях проволочки могут быть обломаны. Некоторые производители возле катода ставят точку. Если пустить ток обратно, произойдет пробой и аппарат придется выбросить.

У диодов в корпусе SMD также можно определить расположение катода и анода. У них имеется скос угла, значит, расположенный выход является минусовым.

Удобно определять полярность у диодов цилиндрической формы. Это можно сделать по таким признакам. В корпусе имеются электроды с разной площадью. У катода величина электрода намного больше, чем у анода. Выход с большим электродом минусовой.

Легче всего полярность определяется у мощных диодов. Они большие и на их корпус легко можно нанести плюс и минус.

Используем мультиметр

Более надежный способ – провести тест с помощью мультиметра. В приборе выбирается режим работы «омметр». Теперь мультиметр может измерять уровень сопротивления. Прибор имеет 2 ножки, их необходимо поднести к плюсу и минусу. Черный соприкасается с минусом, красный – с плюсом.

Если контакты диода определены правильно, то прибор покажет 1,7 кОм. При ошибке прибор выдаст показатель намного выше. Если сопротивление будет меньше, чем 1,7, то диод испорчен и его необходимо заменить. В некоторых таксировщиках есть специальный режим, позволяющий проверять светодиоды. Данный способ проверки срабатывает только с красными и зелеными диодами.

Синие и белые отреагируют, только если подать на них напряжение в 3 вольта. Тестировать эти лампочки можно только с помощью специальных мультиметров типа DT830.

Интересное видео по теме:

Путем подачи питания

В тех случаях, когда у вас отсутствует мультиметр, плюс и минус у светодиода выявляют простым, но не менее действенным способом. Для теста нужны батарейка и резистор. Батарейку можно заменить аккумулятором. Резистор в данном случае будет защищать элемент от пробоя. Некоторые умельцы используют специальную панельку, ее предназначение состоит в том, чтобы проверять исправность транзисторов.

В ситуации, когда ни на глаз, ни мультиметром нельзя определить анод и катод диода, прибегают к еще одному методу. Диод подключают кратковременно в электрическую схему. Затем все просто. Если лампочка загорелась, то выходы определены правильно, если нет – все останется без изменений.

По технической документации

На многих схемах светодиод рисуют как кружок с треугольником внутри, причем катод отображается как минус, анод обозначают плюсом. В схемах обязательно обозначаются все выводы для того, чтобы тот, кто будет собирать данную схему, знал, как диод подключать к цепи.

Определение полярности светодиода по техническим документам всегда просто, но не всегда на руках они есть. Особенно когда данные изделия приобретаются пользователями через магазины. Но есть еще один способ, для этого необходимо знать номер светодиода. В интернете много информации не только по устройству диодов. Там имеются подробные схемы и чертежи с обозначением всех параметров. В этих схемах будет обязательно указано расположение диодов.

Как определить полярность светодиода — 2 простых способа

Светодиод – полупроводниковый оптический прибор, пропускающий электрический ток в прямом направлении. При подключении инверсионно тока в цепи не будет, и, естественно, не произойдет свечения. Чтобы этого не случилось, нужно соблюдать полярность светодиода.

Светодиод на схеме обозначается треугольником в кружке с поперечной чертой – это катод, который имеет знак «-» (минус). С противоположной стороны находится анод, имеющий знак «+» (плюс).

Обозначение светодиода в схеме

В монтажных схемах должна присутствовать цоколевка (или распиновка) выводов для идентификации всех контактов соединения.

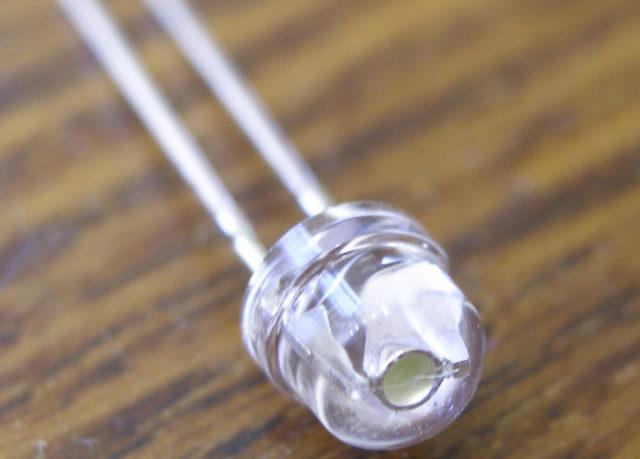

Как определить полярность диода, держа в руках крохотную лампочку? Ведь для правильного подключения нужно знать, где у него минус, а где плюс. Если распайка выводов будет попутана, схема не заработает.

Визуальный метод определения полярности

Первый способ определения – визуальный. У диода два вывода. Короткая ножка будет катодом, анод у светодиода всегда длиннее. Запомнить легко, так как присутствует начальная буква «к» и в том и другом слове.

Длина выводов светодиода

Когда оба вывода согнуты или прибор снят с другой платы, их длину бывает сложно определить. Тогда можно попробовать разглядеть в корпусе небольшой кристалл, который выполнен из прозрачного материала. Он располагается на небольшой подставке. Этот вывод соответствует катоду.

Также катод светодиода можно определить по небольшой засечке. В новых моделях светодиодных лент и ламп применяются полупроводники для поверхностного монтажа. Имеющийся ключ в виде скоса указывает на то, что это отрицательный электрод (катод).

Иногда на светодиодах стоит маркировка «+» и «-». Некоторые производители отмечают катод точкой, иногда линией зеленого цвета. Если нет никакой отметки или ее трудно разглядеть из-за того, что светодиод был снят с другой схемы, нужно произвести тестирование.

Тестирование с применением мультиметра или аккумулятора

Хорошо, если под рукой есть мультиметр. Тогда определение полярности светодиода произойдет за одну минуту. Выбрав режим омметра (измерение сопротивлений), нетрудно произвести следующее действие. Приложив щупы к ножкам светодиода, производится замер сопротивления. Красный провод должен подключаться к плюсу, а черный – к минусу.

При правильном включении прибор выдаст значение, примерно равное 1,7 кОм, и будет наблюдаться свечение. При обратном включении на дисплее мультиметра отобразится бесконечно большая величина. Если проверка показывает, что в обе стороны диод показывает малое сопротивление, то он пробит, и его следует утилизировать.

Определение полярности светодиода при помощи мультиметра

В некоторые приборах существует специальный режим. Он предназначен для проверки полярности диода. Прямое включение будет сигнализировать подсветкой диода. Этот метод подходит для красных и зеленых полупроводников.

Синие и белые светодиоды выдают индикацию только при напряжении более 3 вольт, поэтому нельзя достигнуть нужного результата. Для их тестирования можно использовать мультиметры типа DT830 или 831, в которых предусмотрен режим определения характеристик транзисторов.

Используя PNP-часть, один вывод светодиода вставляют в коллекторное гнездо, второй – в эмиттерное отверстие. В случае прямого подключения появится индикация, инверсионное включение не даст подобного эффекта.

Как определить полярность светодиода, если под рукой нет мультиметра? Можно прибегнуть к обычной батарейке или аккумулятору. Для этого понадобится еще любой резистор. Это нужно для защиты светодиода от пробоя и выхода из строя. Последовательно соединенный резистор, величина сопротивления которого должна быть примерно 600 Ом, позволит ограничить ток в цепи.

Проверка полярности при помощи источника питания

И еще несколько советов:

• если известна полярность светодиода, впредь нельзя подавать на него обратное напряжение. В противном случае есть вероятность пробоя и выхода из строя. При правильной эксплуатации светодиод будет служить исправно, так как он долговечен, а также его корпус хорошо защищен от попадания влаги и пыли;
• некоторые типы светодиодов чувствительны к воздействию статического электричества (синие, фиолетовые, белые, изумрудные). Поэтому их нужно предохранять от влияния «статики»;
• при тестировании светодиода мультиметром желательно это действие произвести быстро, касание к выводам должно быть кратковременным, чтобы избежать пробоя диода и вывода его из строя.

Проверка при помощи мультиметра

При помощи данного прибора можно определить не только полярность, а и работоспособность LED элемента. Измерения проводят в режиме – омметр. В современных моделях мультиметров есть встроенная функция – «тестирование диода».

Для определения плюса-минуса щупы прибора подсоединить к тестируемому элементу и наблюдать показания измерительного аппарата. Если на экране показано «бесконечное» сопротивление, тогда щупы нужно поменять между собой местами.

Если аппарат выводит на экран конечный результат тестирования сопротивления, это свидетельствует о том, что полярность определена правильно и по щупам мультиметра можно определить у светодиодного элемента место анода-катода.

Нужно учитывать такой нюанс – у некоторых моделях стрелочных аппаратов не совпадает полярность щупов при определении напряжения и при работе в режиме омметра. Такое несоответствие наблюдается в тестерах старых моделей (ТЛ-4М).

Тестирование мультиметра можно провести с помощью вольтметра.

Принцип аппаратной проверки не отличается от тестирования при помощи батарейки – если элемент исправен и правильно подсоединен, он начинает светиться. Но в то же время, не все диоды светятся, потому что у открытого светодиода происходит падение напряжения до 1,5-3,2 В, и это намного больше, чем у полупроводникового устройства.

Показатель снижения напряжения напрямую зависит от мощности светодиода и его цвета. Измерительные аппараты с низковольтным напряжением не имеют на щупах достаточной мощности тока для зажигания света в LED лампочке. Низковольтными тестерами невозможно определить работоспособность  LED-элемента.

Если в тестере есть отсек для проверки транзисторов PNP и NPN, то с его помощью можно определить и полярность LED-лампы. Если в отсек PNP катод вставить в отверстие «С», а противоположный конец в «Е» тогда LED-устройство начнет светиться. В отсеке NPN ножки необходимо поменять местами – и тогда LED-элемент тоже даст свет.

Каждый метод тестирования полярности имеет недостатки и преимущества. Выбирать его приходится исходя из условий, в которых нужно пройти тестирование, и наличия подручных инструментов.

Цветовая маркировка фазы, нуля и земли

Для разводки и монтажа электросетей на бытовых и на промышленных объектах, используют многожильные кабели, каждый провод внутри которых окрашен в отличительный цвет. Это необходимо, как уже было сказано, для упрощения монтажа и обслуживания сети.

Так, к примеру, если ремонт сети будет проводить человек, который не занимался её прокладкой, по цвету провода, подключенного к приборам и источникам питания, он сразу поймёт рабочую схему. В противном случае возникнет необходимость пробивать ноль и фазу вручную, используя пробник. Этот процесс непрост даже при проверке новых проводов, а при необходимости ремонта старой проводки и вовсе превратится в испытание, поскольку раньше, в советское время, маркировка проводов не осуществлялась, и все они были покрыты черной или белой изоляционной оболочкой.

Согласно разработанным стандартам (ГОСТ Р 50462) и правилам электротехнического монтажа, каждый провод, находящийся в кабеле, будь то ноль, фаза или земля, должен иметь свой цвет, который говорит о его назначении. Одним из главных требований электротехнических установок является возможность быстро и точно определить функцию провода на любом его участке. Лучше всего для решения этой задачи подходит именно цветовая маркировка.

Представленная ниже маркировка проводов разработана для сетей и электроустановок переменного тока (трансформаторы, подстанции и т.п.) с глухозаземлённой нейтралью и номинальным напряжением не более 1 кВ. Этим условиям соответствует большая часть жилых и административных зданий.

Защитный и рабочий нулевой проводник

Ноль или нейтраль на электротехнических схемах обозначается буквой N и окрашивается на всем протяжении в голубой или синий цвет без дополнительных цветовых обозначений.

PE – защитный нулевой контакт или просто «земля», имеет характерную окраску из чередующихся вдоль провода линий зеленого и желтого цвета. Некоторые производители окрашивают ее в однородный желто-зеленый оттенок по всей длине, но принятый в 2011 году ГОСТ Р 50462-2009 запрещает обозначать заземление желтым или зеленым цветом по отдельности. В сочетании зеленый/желтый эти цвета могут использоваться только в ситуации, когда обозначают заземление.

У PEN-проводов, используемых в устаревших на сегодня системах TN-C, где «земля» и ноль совмещены, более сложная маркировка. Согласно последним утвержденным стандартам, основная часть провода на всем протяжении должна быть окрашена в синий цвет, а концы и места соединения – желто-зелеными полосками. Возможно также применение проводов с противоположной маркировкой – провод желто-зеленого цвета с синими концами. Встретить такой провод в зданиях современной постройки можно редко, так как от использования TN-C отказались ввиду риска поражения людей током.

1. ноль (нулевой рабочий контакт) (N) – провод синего или голубого цвета;
2. земля (нулевой заземляющий) (PE) – желто-зеленый;
3. совмещенный провод (PEN) – желто-зеленый с синими метками по концам.

Фазные провода

В конструкции кабелей может встречаться несколько токоведущих фазных проводов. Правилами электротехнических установок требуется, чтобы каждая фаза была обозначена отдельно, поэтому для них принято использовать черный, красный, серый, белый, коричневый, оранжевый, фиолетовый, розовый и бирюзовый цвета.

Когда проводится монтаж однофазной цепи, подключенной к трехфазной электросети, необходимо чтобы цвет фазы ответвления точно соответствовал цвету фазного контакта питающей сети, к которому она подсоединена.

Кроме того, стандартом предписывается соблюдать цветовую уникальность всех используемых проводов, поэтому фаза не может иметь такой же цвет, как ноль или земля. Для кабелей без цветовой идентификации маркировка должна быть проставлена вручную — цветной изоляционной лентой или кембриками.

Чтобы не столкнуться с необходимостью покупки термоусадочных трубок или изоленты уже во время монтажа (и не усложнить схемы лишними обозначениями), следует определиться с тем, какая комбинация цветов будет использована во всех электрических цепях дома, и закупить нужное количество кабелей каждого цвета до начала работ.

Какого цвета плюс и минус

Автор Машка задал вопрос в разделе Техника какого цвета провод плюс и минус? в зарядном устройстве 2 провода черный и белый . где плюс где минус? и получил лучший ответ

Ответ от Да, это я ! Минус – чёрный, как правило.

Самая главная обязанность во время полета – обеспечение подробнее.

В кабеле зарядного устройства чаще всего красный провод означает плюс, а черный — минус. Белый и зеленый провода служат для передачи данных.

В случае, если провода не имеют цвета и маркировки, питание передается по крайним проводам слева и справа.

Для того, чтобы потребитель не путался, какой знак («+» или «-«) и в каком месте находится на зарядном устройстве, производители стараются маркировать провода различными цветами.

В основном «+»-у соответствует красный цвет, «-«-у чёрный, реже синий.

На зарядном устройстве практически любого электрического прибора минус обычно обозначен синим, либо черным цветом, а вот плюс уже может быть практически любым цветом, но чаще всего он красный и сразу привлекает к себе внимание. Да ведь это очень просто

Все провода на зарядном устройстве по цвету означают либо плюс , либо минус. Вот например, красный цвет провода обозначает всегда плюс, а черный и синие проводочки это минус

Да ведь это очень просто. Все провода на зарядном устройстве по цвету означают либо плюс , либо минус. Вот например, красный цвет провода обозначает всегда плюс, а черный и синие проводочки это минус.

По моему это же обозначение проводов по заряду и на других проводах, например которые подключаются к системному блоку.

В абсолютном большинстве случаев провода питания используют двух цветов: черный и красный. Черный — минус, красный — плюс. Определенные цвета для проводов используются для безопасности и удобства: если каждая фирма будет брать провода любого оттенка, то пользователь или ремонтник запутается. А когда есть какие-то общие принципы, клиенту гораздо проще и безопаснее.

Но надо учитывать, что рынок сегодня наводнен азиатскими подделками. Все чаще с ними происходят аварии

Обычно взрывается батарея, и мы уже привыкли относиться к АКБ с осторожностью. Но где гарантия, что в самопальном гаджете и провода не будут перепутаны? Её нет

Поэтому будьте осторожны: сначала убедитесь, что устройство качественное и не вызывает подозрений, прежде чем что-то делать с проводами.

Корректная идентификация проводников нужна для решения разных практических задач. Если определить правильно соответствие «красный черный плюс минус» будет обеспечено нормальное функционирование аудио колонок. Ошибки в силовых сетях при определении «фазы» и «нуля» сопровождаются значительными повреждениями и аварийными ситуациями. Представленная ниже информация поможет исключить неверные действия в ходе выполнения монтажных работ.

Последствия неправильного использования батарейки

Чтобы полностью осознать, насколько важно уметь определять, где минус и плюс у аккумулятора 18650, нужно понять, что произойдет, если перепутать полярность. Главное последствие ошибки — короткое замыкание, при котором образуется цепь, состоящая только из источника питания, внутри него начинается движение электрического тока, который никуда не уходит

Далее происходит следующее:

1. Аккумулятор начинает нагреваться. Скорость нагрева зависит от многих факторов, в первую очередь от напряжения элемента. Из-за этого процесс принимает более стремительный и разрушительный характер, чем в случае с солевыми батарейками.
2. Давление в электролите растет.
3. Клапан на положительном полюсе выпускает избыточное давление. При этом начинает вытекать раскаленный электролит.
4. На воздухе скорость реакции возрастает. Начинается разрушение корпуса изделия.
5. Возможно возгорание лития.

Если неправильно определить, где плюс у аккумулятора 18650, изготовленного с нарушением технологии, последствия могут быть еще серьезнее. Защитный клапан может не сработать — в таком случае давление внутри корпуса будет накапливаться, из-за чего произойдет взрыв. Не очень мощный, но выплеснувшаяся при этом горячая кислота приведет к химическим и термическим ожогам, если попадет на кожу, а также может вызвать пожар. Ожоги могут быть очень тяжелыми, если электролит продолжит кипеть на воздухе.

Важно учитывать, что взрывается аккумулятор далеко не сразу, поэтому не следует паниковать. Пока он не нагрелся, его можно спокойно извлечь из устройства, затем нужно дать изделию остыть, после чего утилизировать

Если источник питания уже раскалился или из него потек электролит, нельзя пытаться отключить его, это приведет к ожогам. Лучший вариант — отойти подальше и подождать, пока аккумулятор не перестанет кипеть.

Чтобы минимизировать риск порчи изделия, для его зарядки следует использовать качественное и современное зарядное устройство, оснащенное контролирующим чипом. Он не только защитит аккумулятор от опасного превышения напряжения, но и не будет подавать ток на элемент с перепутанной полярностью.

Вывод

При обычном использовании перезаряжаемой батареи потенциал положительного электрода как при разряде, так и при перезарядке остается больше, чем потенциал отрицательного электрода. С другой стороны, роль каждого электрода переключается во время цикла разрядки / зарядки.

• Во время разряда положительным является катод, отрицательным является анод.
• Во время заряда положительным является анод, отрицательным является катод.

Тексты, описывающие аккумуляторные аноды или катоды, безусловно, косвенно рассматривают случай разряда, что является неполным предсталением о процессах, происходящих внутри вторичного элемента.
