Как установить домофон в частном доме своими руками?

Как правильно выбрать кабель

Подбирать кабель нужно в зависимости от того, какой тип домофона установлен:

• для аудиодомофона подойдет двухжильный кабель;
• для видеодомофона нужно прокладывать кабель, состоящий из 4-х жил.

Тонкий провод плохо передает сигнал, поэтому необходимо учитывать расстояние – чем дальше находится трубка от внешней панели, тем больше сечение провода понадобится:

• если длина провода до 20 м, то можно использовать витые пары – ШВЭВ, КСПВ, ШВЭП;
• если длина от 20 м до 40 м, подойдет кабель КВК;
• если длина провода от 40 м до 50 м, то лучше воспользоваться коаксиальным кабелем, подходящие марки РК-75 и RG-6;
• если длина провода превысит расстояние в 50 м, тогда нужно приобрести силовой провод питания (сечение 2*1,5) и коаксиальный кабель RG-6.

Видеодомофоны для квартиры

Определяясь, какой видеодомофон лучше выбрать для квартиры, стоит внимательно изучить наш рейтинг: мы собрали только лучшие варианты. Чем они отличаются от домовых устройств? Видеодомофоны для квартир часто оснащаются функцией интерфона, чтобы жильцы могли связаться с соседями или консьержем. Вызывная панель, если она есть в комплекте, более компактная, а камера зачастую более незаметная.

Среди дополнительных опций — возможность управлять девайсом через пульт дистанционного управления и встроенный датчик движения

Часто отсутствуете дома? Обратите внимание на последнюю опцию, чтобы всегда знать, кто проходил мимо Вашей входной двери

5Commax CDV-70H2

Стоимость

8

Функционал

6

Качество

9

Общая оценка, рассчитывается как среднее значение от суммы основных параметров.

7.7Оценка

Плюсы

• Сенсорное управление
• Наличие интерфона

Минусы

Скромный функционал

Модель южно-корейского производства обладает всеми необходимыми опциями для надежной защиты дома или квартиры. Дисплей на TFT матрице имеет диагональ 7 дюймов и стандартное разрешение 800х480 пикселей. Управление полностью сенсорное, правда, набор функций скромен: только возможность громкой связи и интерфон.

В отличии от остальных моделей в этом рейтинге, девайс представлен не только в стандартном белом цвете, но и в стильном синем оттенке — видеодомофон станет украшением любого дома.

4FALCON EYE FE-70I

Стоимость

7

Функционал

8

Качество

9

Общая оценка, рассчитывается как среднее значение от суммы основных параметров.

8.0Оценка

Плюсы

• Сенсорное управление
• Возможность подключения флешки
• Поддержка нескольких камер

Минусы

Нет вызывной панели в комплекте

Набор состоит из дисплея диагональю 7 дюймов, к которому можно подключить любую подходящую вызывную панель. Монитор полностью сенсорный: интерфейс выполнен в стиле Apple, а значит управление будет понятно любому пользователю.

Девайс может принимать сигнал одновременно от двух вызывных панелей и четырех камер. Чтобы не запутаться в большом количестве информации, можно вручную настроить количество отображаемых экранов, включить «картинку в картинке» или просто записать данные на флешку, чтобы просмотреть позже.

3Tantos NEO Slim

Стоимость

8

Функционал

9

Качество

8

Общая оценка, рассчитывается как среднее значение от суммы основных параметров.

8.3Оценка

Плюсы

• Большой экран
• Возможность устанавливать разные мелодии

Минусы

Камеру нужно купить отдельно

Монитор Tantos NEO Slim — один из лучших видеодомофонов IP для частного дома, для квартиры и для многоквартирных домов. Устройство может принимать сигнал от нескольких камер и вызывных панелей. Для удобства в настройках пользователь имеет возможность установить понравившуюся мелодию (или несколько разных).

Размеры дисплея оптимальны: на экране 7 дюймов будет видна каждая деталь. Все управление осуществляется с помощью сенсорной панели. Там и громкую связь можно настроить, и «картинку в картинке» включить, и перенести записи на карту памяти.

2Falcon Eye FE-74R

Стоимость

9

Функционал

9

Качество

10

Общая оценка, рассчитывается как среднее значение от суммы основных параметров.

9.3Оценка

Плюсы

• Есть пульт управления
• 8-дюймовый цветной дисплей

Минусы

Малый объем встроенной памяти, придется докупать microSD

Система безопасности Falcon Eye FE-74R проста и надежна в управлении. Монитор имеет диагональ 8 дюймов: достаточно, чтобы детально рассмотреть входную зону. Девайс оснащен тремя кнопками, с помощью которых можно ответить на звонок, открыть дверь или просто подключиться к камере. Предусмотрен пульт для дистанционного управления.

Модель радует широкими возможностями: можно вручную отрегулировать параметры изображения или разговора, подключить карту памяти. В отличие от многих более бюджетных гаджетов, видеодомофон от Falcon Eye оснащен датчиком движения.

1Tantos Selina M

Стоимость

8

Функционал

10

Качество

10

Общая оценка, рассчитывается как среднее значение от суммы основных параметров.

9.3Оценка

Плюсы

• Можно подключить дополнительные камеры, мониторы и панели
• Сенсорное управление

Минусы

Все аксессуары покупаются отдельно

Девайс по праву занял первое место в рейтинге видеодомофонов для частного дома и квартиры. Он может быть использован просто как устройство для защиты квартиры от непрошенных гостей, так и для связи с соседями: для этого в Tantos Selina M имеется интерфон (максимум 4 монитора).

Впрочем, со своей основной задачей устройство справляется прекрасно. Можно подключить до двух камер, до двух вызывных панелей. Вся информация, которая поступает с камер, не просто отображается на экране, но и записывается на флеш-карту. Видеодомофон поддерживает стандарт microSDHC и объем 32 Гб.

Схема подключения домофона

Монтажная схема аудиодомофона

Любой домофон – это переговорная трубка, панель вызова, видео- и аудиоаппаратура, электронный или электромеханический замок, коммутатор. Рассмотрим, как работает каждый из перечисленных выше элементов:

1. Переговорная трубка цифрового аппарата должна находиться в квартире, чтобы хозяин принимал сигналы и мог открыть дверь. Стандартное подключение предусматривает обязательное подключение к замку.
2. Панель вызова служит для набора номера квартиры или вызова в частный дом. Это устройство с кнопками набора, оно может оснащаться дешифратором, который считывает код с электронных ключей или специальных карточек, может иметь подсветку или визуальный определитель номера квартиры. Последний редко используется в системах контроля доступа к жилью, чаще его монтируют в охранных системах промышленных сооружений.
3. Электронный или электромеханический замок домофона служит для контроля состояния входной двери подъезда или ворот частного дома. Чаще устанавливается с электромагнитным замком и цифровой домофон. Магнитный замок легко открывается с улицы, но профессионалы утверждают, что он надежнее электромеханического с металлическими ригелями, которые приводятся в движение электродвигателем.
4. Модуль коммутатора передает сигнал вызова от панели абоненту.

Как устанавливать и подключать домофон

Девайс с электромагнитным замком

Электромагнитные замки крепятся на дверь разными способами:

1. В подготовленную нишу (вырез), при этом прочные элементы корпуса накладываются на дверное полотно. Это решение не требует наличия столярного опыта, но со стальной дверью могут возникнуть сложности, так как понадобятся навыки сварщика и слесаря.
2. Во внутреннюю полость деревянной или металлической двери. Контактная магнитная площадка должна быть выведена на один уровень с поверхностью дверного полотна.

Второй вариант обуславливает высокую точность монтажа, но требует профессионального столярного опыта – паз для замка рекомендуется вырезать аккуратно и строго по размерам. Крепится замок метизами. Корпус его приваривать к двери запрещено – устройство придется ремонтировать, менять или регулировать для более высокой точности расположения ригелей.

Кабель для подачи напряжения на замок следует крепить или по торцу дверного полотна, или под наличниками дверной рамы. Таким же образом укладывают электромагистраль внутри накладного кабель-канала.

Аппарат контроля доступа без замка

Домофон без замка – распространенный в частных домах способ подключения, поэтому смонтировать такую схему может и дилетант. Для монтажа наружного и внутреннего блоков к коммутатору прокладывают кабель, состоящий из четырех жил, или два двужильных провода. Две жилы используются для подачи напряжения питания, две оставшиеся – для подачи аудио- и видеосигналов.

Как будет подключаться домофон, зависит от выбора хозяина дома. Если удобнее выйти на улицу и открыть ворота, то возможен монтаж без электромеханического или магнитного замка. Но более удобный вариант – аппаратура с замком, управление которым будет производиться через кнопку на домофоне.
Подключение видеодомофона без замка

Также можно не монтировать видеоаппаратуру, а вместо камеры установить дополнительную вызовную панель. Такое решение применяется при охране участков большой площади, где есть несколько ворот или калиток. Иногда устанавливают видеокамеру наблюдения вместо второй панели вызова, что позволяет владельцу быстрее решить, открывать калитку или оставить ее запертой.

Краткий обзор марок

UTP кабель и его экранированные аналоги FTP

,STP . В домофонных системах обычно используют категории CAT5, CAT5e, позволяющие достичь хорошего уровня сигнала на расстояниях до 20 метров.

ШВЭП — комбинированный кабель специально разработанный для эксплуатации в системах видеопередачи. Обладает покрытием из светостабилизированного полиэтилена, устойчивого к ультрафиолету и погодным условиям. Экранирован, что позволяет использовать его вблизи источников помех.

RG-6 , РК-75 применяются в видеодомофонах при необходимости передать изображение с высоким качеством на дальние дистанции. Оболочка из изолирующего полимера защитит от воздействий окружающей среды, а экранирующая оплетка из переплетенной проволоки – от электромагнитных помех.

ТРП 2х0,4

– телефонный провод используемый для подключения аудиодомофонов. Малый вес и высокая гибкость упрощают монтаж, а невысокая стоимость позволяет занят лидирующие позиции по использованию в бытовых аудиодомофонах.

Какие комплектующие потребуются?

В базовый набор предлагаемый производителями обычно входят домофонная трубка со встроенным или внешним блоком питания и вызывное устройство в антивандальном исполнении. Видеодомофонный комплект включает видеотерминал, устанавливаемый в доме, и устройство вызова со встроенной видеокамерой. В обоих случаях в вызывном устройстве имеется встроенный контакт позволяющий управлять электрическим замком.

Минимальный набор устройств позволяет производить идентификацию вызывающего, но для того чтобы впустить или не пустить его на контролируемую территорию нужен замок. Электрические замки бывают двух типов:

• электромагнитные;
• электромеханические.

Электромагнитные замки удерживаются в запертом состоянии при протекании через встроенную катушку электрического тока. Электромагнитные замки в силу своей конструкции имеют следующую особенность: при исчезновении напряжения они автоматически открываются. Поэтому для эксплуатации этого типа замков в условиях нестабильной нужен резервный источник тока. В качестве такого источника можно применить аккумулятор или использовать источник бесперебойного питания.

Электромеханические замки защелкиваются механически, а открываются с помощью встроенного электромагнита. Встречаются две разновидности электромеханических замков: электрические защелки и замки с цилиндром для ключа. Последний вариант представляется более предпочтительным для загородного дома. Он позволяет владельцу ключа открывать калитку или дверь самостоятельно, когда в доме никого нет.

Электрические замки потребляют довольно большой ток. Поэтому для них необходим отдельный блок питания. В последнее время на рынке появились накопители БУЗ (блоки управления замками), которыми можно заменить блоки питания электромагнитных замков. БУЗ представляет собой накопитель энергии, который может заряжаться от маломощного источника напряжения. В момент подачи сигнала на открывание замка БУЗ отдает накопленную энергию электромагниту.

В нашей стране довольно суровый климат. Во время сильных морозов калитку не всегда удается открыть обычным ключом. Для дублирования механических ключей можно использовать электронные ключи (чипы). Для того чтобы обеспечить идентификацию с помощью электронного ключа потребуется считывающее устройство и контролер замка.

Для открывания калитки изнутри домовой территории понадобится кнопка наружной установки с нормально разомкнутым контактом. Ее монтируют непосредственно рядом с калиткой.

Еще для корректной работы дверного замка на входную дверь или калитку необходимо установить дверной доводчик.

Подытожим: полный набор для установки домофона в частном доме будет состоять из:

• домофонной трубки;
• вызывного устройства;
• электромеханического замка;
• блока питания или БУЗа;
• считывателя;
• контроллера;
• кнопка;
• доводчика двери.

Приобретая оборудование разных производителей, обращайте внимание на совместимость электронных блоков по рабочему току и напряжению! Еще обратите внимание на диапазон рабочих температур электронного оборудования, которое будет размещено на улице.

Кроме перечисленного оборудования для подключения домофона в частном доме понадобятся соединительные провода. В качестве силового провода для блока питания замка можно применить кабель с медными жилами в двойной изоляцией ВВГнг 2х0.75. В качестве слаботочных (сигнальных) проводов можно использовать витую пару, применяемую в компьютерных сетях. Большей помехоустойчивостью обладают экранированные варианты витой пары – FTP или STP. Промышленность выпускает специализированные кабели для СКУД. Кабель КСПВ хорошо подходит для аудиодомофонов. Кабели с одной экранированной жилой ШВЭВ и ШВЭП используются для систем видеонаблюдения, включая видеодомофоны.

На заметку! Буква «П» в аббревиатуре кабеля ШВЭП означает, что кабель подвесной. Он пригоден для открытой прокладки.

Для прокладки кабелей в земле или вдоль забора потребуется так называемая «гофра» или прямые пластиковые трубы. Для наружной прокладки проводов по стенам зданий можно использовать пластиковые кабельные каналы.

Из мелочей можно упомянуть наконечники для оконцовывания многопроволочных проводов, термоусадочные трубки различного диаметра, изоляционную ленту, клеммники, скобы и стяжки для крепления проводов.

Конструкция домофона

Домофон – это устройство, которое позволяет кому-либо проникнуть в помещение или наоборот, запретить вход, без прямого контакта с ним. Прибор получил особую популярность буквально в последнее десятилетие, ранее для защиты парадных наиболее часто использовались кодовые замки.

Фото — конструкция системы

Домофон в квартире или частном доме состоит из трубки, вызывной панели, видеоаппаратуры (при необходимости дополнительного подключения наблюдения за дверью или калиткой), замка и коммутатора. Рассмотрим функции каждой детали:

1. Трубка цифрового домофона устанавливается в помещении, чтобы хозяин квартиры или дома мог принять вызов и при необходимости открыть дверь. Стандартно, абонентское устройство обязательно подключено к запирающей системе;
2. Вызывная панель необходима для набора нужного кода. Она может быть нескольких типов: с наборными кнопками, специальным считывателем кода с ключей или карточек, подсветкой или даже визуальным определителем. Последний – самый редкий вид, он используется для охраны промышленных или государственных объектов;
3. Замок или запирающее устройство домофона используется для контроля положения двери подъезда многоквартирного дома или калитки частного. Сейчас наиболее часто производится подключение цифрового домофона с электромагнитным замком. Запор с магнитным типом легко можно открыть снаружи, но, при этом он считается более надежным, чем устаревший вариант с металлической задвижкой, подключенной к электродвигателю; Фото — схема замка
4. При помощи модуля коммутатора (например, Panasonic TDA TDE или АТС) производится передача сигналов от вызывной панели к конкретному абоненту. Эта практика более распространена в многоквартирном доме, т. к. в частном здании есть только один абонент. Фото — подключение домофона Коммакс

В качестве дополнительного обеспечения защиты к звонку может также добавляться возможность подключения видеодомофона (Kenwei KW-4HPTN, Kocom KCV-A374SD). В таком случае все данные транслируются при помощи камеры по специальному телевизору или компьютеру. В отличие от аудиодомофона, видео-система более надежна в использовании, ведь помимо вызова также производится зрительный контроль посетителей.

Фото — схема подключения модели цифрал

Чаще всего такое соединение параллельное, что значительно облегчает самостоятельный монтаж. Единственное, о чем нужно помнить – это о полярности вызывной панели домофона, электрозамка и трубки квартиры. Если электрическое соединение производится неправильно, то нарушается работа не только конкретного абонента, но и всей охранной системы.

Фото — блок управления домофоном

Правила монтажа домофонов VIZIT

Материалы и выбор кабеля

слаботочный кабель КСПВ 4*0,5мм2

Им будет подключаться вызывная панель и эл.механический замок. По нему же будет подаваться питание 12В.

Можно также использовать кабель для видеонаблюдения – КВК.

Но КСПВ удобнее в разделке и подключении.

Напряжение 12V генерируется самим домофоном. Никаких дополнительных блоков питания в нашем случае ставится не будет.

видеодомофон

вызывная панель к нему

эл.механический замок

блок БУЗ (Блок Управления Замком)

труба ПНД для прокладки кабеля

гибкая связь (гофра) для перехода кабеля от забора к воротам

Ошибка №1
Главная ошибка заключается в том, что про видеодомофон вспоминают в самый последний момент.

Уже выложены дорожки, дом снаружи отделан, и только после этого хозяин задумывается, а почему бы мне не сделать удобный звоночек.

Запомните, что данный “звоночек” сопровождается земляными и долбежными работами. Домофон у вас будет находиться внутри дома, а вызывная панель за калиткой, в нескольких метрах от входной двери.

Поэтому монтаж такой системы в частном доме, немного отличается от монтажа в квартире. В многоэтажке эти два устройства разделяет всего одна стена или входная дверь, а в коттедже между ними может оказаться облагороженная территория, в которую вы уже вложили десятки или сотни тысяч рублей.

Поэтому правильно будет все это продумать и заложить соответствующие кабели еще на этапе проектных работ. Не забывайте, что беспроводные аналоги подобных систем стоят в несколько раз дороже.

Как подключить видеодомофон к подъездному домофону

Для согласования видеодомофона с подъездным домофоном используются специальные элементы – модули сопряжения МСЦ/МСК. Эти устройства используются для согласования видеодомофона с цифровым/координатным подъездным домофоном. Адаптер способен поддерживать видеодомофоны различных производителей, производитель обещает качественную работу с CTV, Commax и Kocom. Существуют ограничения, описанные в инструкции к устройству.

Подключаем к цифровому подъездному домофону

Установка адаптера МСЦ достаточно проста. Вы подключаете провода, которые раньше шли к трубке домофона. Четыре провода от видеодомофона также подводите к адаптеру.

Вызывная панель подключается уже непосредственно к адаптеру, как и камера. Для этого на устройстве предусмотрены соответствующие выходы.

1. Модуль МСЦ обеспечивает все базовые функции работы с домофоном:
2. Организация двусторонней аудиосвязи с посетителем.
3. Открытие замка по команде с видеодомофона.

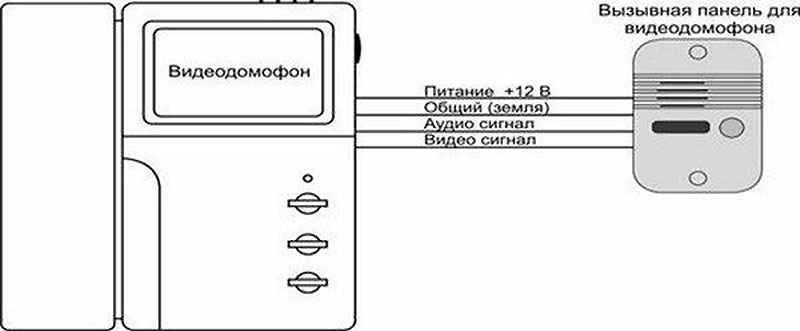

Схема подключения выглядит так:

Подключаем к координатному подъездному домофону

Модуль МСК нужен для работы с координатным подъездным домофоном. Подключение и работа аналогична адаптеру МСЦ, описанному выше.

Схема подключения с использованием МСК выглядит так:

Рекомендации по эксплуатации

По той причине, что трубку домофона физически эксплуатируют чаще других частей системы домофона (исключая подъездную панель набора, конечно), для любого пользователя является важным её постоянная готовность к работе.

В случае незначительной поломки иногда можно попытаться разобрать трубку, починить, отремонтировать систему самостоятельно, после чего домофоном можно будет пользоваться и далее, но всё-таки рекомендуют обращаться к квалифицированному персоналу, обслуживающему это оборудование. Специалист быстрее устранит неисправность, чем делать это самостоятельно, а также при необходимости заменит вышедшее из строя устройство новым.

Подробнее о ремонте аудиотрубки домофона вы узнаете из следующего видео.

Трубка домофона изнутри

Чтобы понять, как работает домофонная трубка, для начала необходимо изучить, какие вообще есть типы и их различия.

По сути трубка – часть домофона, отвечающая за возможность поддерживания связи меж хозяином и человеком, после набора последним номера на расположенной на улице вызывной панели домофона.

По завершению беседы, хозяин имеет возможность разблокировать входную дверь дистанционно, нажав на необходимую клавишу на панели. Помимо данного, с помощью устройства домофонной трубки можно настраивать мелодию вызова (самостоятельно переходить в беззвучный режим ночью) и регулировать громкость.

Установка домофона в квартиру

Рано или поздно каждый из нас столкнется с проблемой подключения трубки.

• Этому может быть ряд причин:
• Монтаж оборудования самостоятельно в связи с установкой системы защиты.
• Подключение трубки по причине поломки ранее установленного устройства домофона.

Если все же вам предстоит самостоятельно заняться данной работой, то в первую очередь следует приобрести абсолютно новое оборудование. В данном случае следует учитывать тот факт, что трубка должна полностью соответствовать установленной домофонной системе.

Настоятельно рекомендуется покупка товара только у официальных дилеров, которые гарантируют качество товара и предоставляют гарантию на долгий срок службы. Устройство должно отвечать всем поставленным условиям качества, поскольку только высококачественные трубки для домофона могут обеспечить бесперебойную и надежную работу системы защиты. В противном случае повторная установка не заставит себя ждать.

Монтаж трубок для цифровых домофонов

Цифровые домофонные системы в основном применяются в многоквартирных домах. Установка трубки данного типа имеет свою специфику, а именно: такая схема адресации требует наличия двужильного кабеля, к которому прикрепляется абонентская трубка

Здесь следует обратить внимание на полярность

Каждая трубка домофона имеет свою микросхему, которая программируется перемычками или джамперами на каждый номер квартиры. В связи с этим, чтобы узнать номер своей квартиры, придется аккуратно разобрать трубку и внимательно изучить имеющуюся микросхему. Возле каждой перемычки расположена специальная цифровая панель, на которой числа идут в порядке возрастания.

Здесь код квартиры складывается из чисел, относящихся к замкнутым перемычкам. Разобранная старая трубка может послужить вам примером, с которого можно перенести код на новое устройство. Таким образом, установка новой домофонной трубки не составит большого труда.

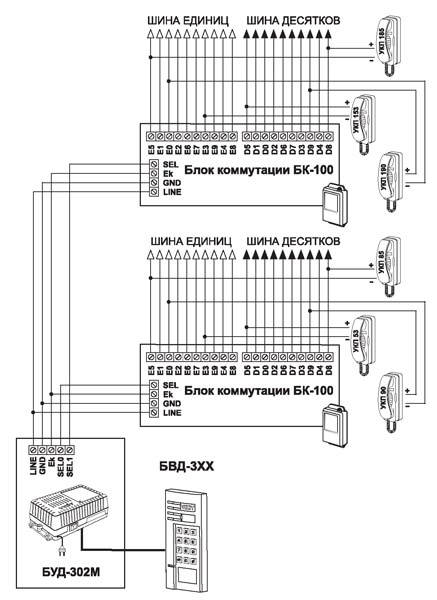

Монтаж трубки на домофон координатно-матричного типа

Подключить трубку домофона самостоятельно на данный тип не составит труда. Здесь вся работа заключается в передаче сигнала на специальный коммутатор, который при получении вызова обрабатывает его, и за счет наличия специальных ключей отправляет сигнал вызова на необходимое абонентское устройство. Установка трубки для такого домофона заставит хозяина не только потрудиться, но и проявить смекалку.

При монтаже вся проблема заключается в кабеле, который подразделяется на множество проводов, относящихся к каждой отдельной квартире в подъезде. Здесь также следует учитывать, что ключи десятков в основном не превышают семи с учетом нуля. Таким образом, общее количество пользователей может составить более восьмидесяти.

Монтаж трубки домофона своими руками состоит в поиске нужной шины десятков, а также единиц. С десятками справиться очень просто – они расположены на щитке необходимого этажа. Все что требуется – это найти провод, к которому подключены провода, относящиеся к каждой квартире в подъезде. Таким образом вы подберете нужный вам кабель.

Чтобы правильно выбрать шину единиц, необходимо подняться на этаж с номером квартиры, который совпадает с последней цифрой вашей квартиры, и снова найти кабель на щитке. К шине десятков подключается плюс, а к шине единиц – минус. На этом все сложности заканчиваются.

Монтаж устройства не составит труда. Дальше просто подключаем трубку

Для этого проделываем всю описанную процедуру, обращая внимание на полярность. При соблюдении всех имеющихся правил, можно сказать, что установка завершена
