Светодиодная лента в квартире

Виды и цвета

Диодные неоновые ленты делятся на несколько типов.

Классические

LED-неон такого типа используется для оформления домов снаружи и внутри. Они долговечны, стоят недорого и получают отличные характеристики от покупателей.

Профессиональные

Такие ленты характеризуются длительным сроком эксплуатации. Используют их для создания сложных светопроектов. Служит такая подсветка в несколько раз дольше обычной.

Низковольтные

Мощность такой конструкции – 12 вольт. Подключается она через блок питания. Чаще всего тонкая подсветка используется при изготовлении вывесок. Размеры подобных лент обычно небольшие. При этом свет они дают довольно яркий.

Мини

Такие диодные ленты светят очень ярко и чаще всего используются для создания больших рекламных конструкций

Они стоят очень дешево, но при этом сразу привлекают к себе внимание

Круглые

Гибкий неон такого типа отличается большой плотностью покрытия, поэтому служит довольно долго. Используют такие светодиодные ленты для оформления наружной части домов.

Эконом

Название таких лент говорит само за себя. Стоит такая подсветка очень дешево. Поэтому многие используют ее для оформления своих домов. Единственный минус подсветки такого типа заключается в том, что она светит не так ярко.

Современная неоновая подсветка предлагается в разных цветах. Наибольшей популярностью пользуются светящиеся шнуры нейтральных оттенков: белые, синие, зеленые. Подобрать для оформления помещения можно и более яркие цвета, например: синий, желтый, красный, розовый или фиолетовый. Выбирать подходящий оттенок можно, ориентируясь на особенности оформления интерьера или выбранный фон.

Отдельно стоит выделить неоновую подсветку типа «хамелеон». Она стоит недорого, но при этом выглядит очень ярко. Диодные неоновые ленты переливаются разными цветами и часто встречаются в ночных клубах.

Виды контроллеров

Мы уже упомянули, что контроллеры бывают различными, но они выполняют подобные задачи – переключение цветов и регулировку интенсивности их свечения. Они отличаются:

• По типу исполнения (защищенные от условий окружающей среды и незащищенные);
• По типу монтажа (с отверстиями под монтаж на саморезы, или на Din-рейку и прочие).
• По способу управления (пульт дистанционного управления, кнопки на корпусе контроллера или другие wireless-радио технологии, например, управление со смартфона по WiFi).

Контроллеры для монтажа на DIN-рейку удобно встраивать в электрощиты. Пульты управления также различаются, на устройства которые используют ИК-порт для передачи сигнала и радиопередачу. При этом на пульте присутствует возможность выбора автоматического режима или ручной установки цвета и яркости. При подборе устройства будьте внимательны, ведь в различных экземплярах имеются свои особенности управления и подключения. А необходимой функции может просто не оказаться.

Вообще, видов пультов очень много. Самый дешевый вариант – это кнопочное устройство, у которого в качестве передатчика инфракрасный светодиод. Оно обладает недостатками присущими всем подобным изделиям. Например, система будет реагировать, только если направлять в сторону приемника контроллера пульт при выборе и регулировке режима работы. Более современные модели в комплекте содержат уже сенсорные устройства управления.

Интересная модель:

Ecola RF mini controller 6 А, работает от 12 – 24V, при питании 12 V позволяет зажечь 72 W, а при 24 V – уже 144 W светодиодного света. Использует кнопочный радио (RF) пульт для настройки. Имеет очень маленький разъем для подсоединения к вашей схеме. Изменяет цвет подсветки и работает как диммер.

Где использовать светодиодные ленты

Светодиодная лента применяется как для интерьеров, так и для улицы

Поэтому обращайте внимание на степень защиты IP: IP20 — для домашнего использования, IP44 — не боится влаги, IP65 — работает под дождем, а IP68 не боится погружения под воду. Термостойкие модели не боятся высоких температур и применяются в саунах

Влагозащищенные изделия залиты в силикон и имеют надежную защиту для стабильной работы.

Декоративные возможности светодиодной ленты разнообразны: это может быть закарнизная подсветка, контурная подсветка декоративных и архитектурных элементов, подиумов, ниш, плинтусов, зон бассейнов и много другого. Возможности ограничиваются только фантазией.

После монтажа не должны быть видны световые точки от каждого Led-а. Располагайте ленту на расстоянии от освещаемой поверхности или так, чтобы он отражался от стены или потолка (для закарнизной подсветки). Сама лента не должна быть видна, ее прячут за бортиком/ карнизом. Также за карнизом размещают блоки питания. Правильный световой эффект — ровное, равномерное, одноцветное свечение.

Технологические достижения светодиодных технологий:

— широкие возможности в области дизайна благодаря разнообразию цветов и гибкости

— экономически выгодное решение за счет малого потребления энергии, большому сроку службы и минимальному техническому обслуживанию

— максимальная надежность в сложных условиях

№4. Мощность блока питания для светодиодной ленты

Чтобы светодиодная лента работала, как надо, придется приобрести блок питания (он же адаптер иди драйвер). Многие ошибочно полагают, что его мощность должна быть эквивалентна мощности LED-ленты. Правильно брать блок питания с мощностью на 20-30% превосходящей мощность ленты.

Как правило, производитель указывает мощность на каждый метр ленты. Вам только остается умножить этот параметр на количество метров, добавить запас 20-30% и купить подходящий блок питания.

Если же производитель мощность не указал, то ее несложно посчитать самостоятельно. Так, например, каждые три светодиода размером 3528 потребляют 0,24 Вт (ток 20 мА), каждые три диода 5050 – 0,72 Вт (ток 60 мА). Достаточно умножить эти значения на количество триад на ленте. Еще проще – просто воспользоваться таблицей, где указана мощность 1 метра самых распространённых типов лент.

Допустим, вы планируете использовать 5 метров ленты SMD3528-60. Потребляемая мощность всех диодов составит 5*4,8 = 24 Вт. Если добавить запас, то придем к выводу, что понадобится блок питания на 30-35 Вт.

Будьте осторожны при подключении мощного освещения: блоки на 250 Вт и более оснащаются вентиляторами охлаждения. Шумят они, конечно, не очень сильно, но вечером в спальне этот монотонный гул может сильно действовать на нервы. Лучше будет использовать два блока питания, к которым подключить два равных отрезка ленты. Не стоит прятать блок питания за подвесной или натяжной конструкцией, ведь это расходный материал, который иногда нуждается в замене.

При покупке блока питания обращайте внимание на рабочее напряжение светодиодной ленты. Как правило, используются ленты на 12 В, поэтому блок питания необходим 220-12 В

Помните, что подключать ленту 12 В в участке длиннее 5 м не рекомендуется – идут потери напряжения, что ведет к повышению тока и выходу из строя светодиодов. В лентах на 24 В и 36 В потери в напряжении меньше, но они не так популярны. Для уличной подсветки используют ленты на 220 В.

Коммутация RGB-ленты и её нюансы

RGB – многоцветная светодиодная лента, включает в себя чипы трёх оттенков. Они способны светиться красным, зелёным и синим цветом. Именно эти три цвета, как известно, и являются основой всех семи оттенков радуги.

ФОТО: vid-stroy.ruRGB-ленты позволяют создать особую атмосферу

Попробуем понять, какие нюансы имеет подключение RGB-ленты к контроллеру и сети.

Пошаговая инструкция подключения RGB-ленты

Для удобства читателя, рассмотрим варианты коммутации в табличной форме.

Иллюстрация	Описание действия
	Первая схема – самое простое подключение, где лишь одна RGB-лента длиной не более пяти метров. Как можно увидеть, здесь (в отличие от монохромной) уже 4 контакта – командный (плюсовой) и 3 идущих на различные цвета светодиодов
	Собранная схема будет выглядеть так. Чётко видны контакты, к которым производится подключение
	Как видно из маркировки, контроллер способен выдерживать до 144 Вт нагрузки. А значит, можно подключить дополнительные ленты, скоммутировав их параллельно
	И всё же, во избежание излишней нагрузки, при монтаже дополнительных полос лучше использовать специальные устройства, называемые усилителями
	Вот пример схемы, с включённым в неё усилителем. По сути, здесь нет особых сложностей, и собрать её сможет даже школьник
	Дополнительное облегчение работы контроллера обеспечит дублирование усилителей на каждую из светодиодных лент. Главное здесь – не переусердствовать. Не стоит забывать про блок питания и его выходную мощность
	Если же блок питания слабоват, его также можно продублировать, обойдясь при этом одним контроллером. Это позволит подключить большее количество светодиодных лент, которые будут управляться с одного пульта ДУ

Подробнее мастер-класс по подключению RGB-ленты можно посмотреть в этом видео.

Устройство светодиода.

Led-диод состоит из полупроводникового кристалла, который закреплен на подложке, корпуса с контактами и оптической системы.

Устройства индикаторных (DIP), плоских (SMD) и СОВ элементов различаются снаружи.

Конструктивное устройство DIP.

DIР-светодиод в разрезе.

В основании прибора монтируются контакты. Кристалл (один или несколько) закреплен на катоде. К кристаллу присоединяется проволока. Она соединяет полупроводники с анодом. Это необходимо для группировки двух проводников с различными типами проводимости. Сверху led-элемент герметично покрывается линзой. Корпус устройства изготавливается в виде цилиндра из эпоксидной смолы, край которого обрезан со стороны катода. Монтаж led-элемента происходит путем пайки длинных выводов.

Конструктивное устройство SMD.

SMD-светодиод в разрезе.

Корпус изготавливается параллелепипедом. Его основа – теплоотвод от кристалла. На  нее монтируется полупроводниковый элемент. Контактный провод соединяет его с анодом. Контакты выполняются плоскими. Сверху элемент герметично накрывается линзой.

Конструктивное устройство СОВ.

COB-технология – новейшее направление в производстве.

Такие светоизлучающие диоды имеют в основании теплопроводящую подложку (обычно алюминиевую). На нее непроводящим клеем закрепляют полупроводниковые кристаллы, которые объединены по последовательно-параллельной схеме. Сверху все покрывается люминофором.

Такой тип led легко монтируется, выдает хороший световой поток и не искажает цвета. Востребованы в производстве небольших, ярких прожекторов и декоративной подсветки. В отличие от DIP и SMD способны работать при повышенных температурах. Но из-за своего устройства имеют меньший срок эксплуатации по сравнению.

Если на одной подложке смонтировано множество кристаллов, то такой led-элемент называется светодиодной матрицей.

Конструктивное устройство PCB Star.

Состоит из одного большого кристалла, который монтируется на алюминиевую подложку в форме звезды. За счет увеличенной площади кристалла повышается мощность светодиода. Упрощается его фокусировка. Поэтому РCB Star востребованы в производстве ярких источников света: от фонариков до прожекторов.

Какая полярность светодиодов

Если диод не светится, значит ток не движется по прямой. Это значит, что при производстве диода не были учтены катод и анод. Полярность светодиодов практически не подлежит визуальному определению. Выявить ее можно при помощи мультимера, технической документации и простого монтажа по схеме.

P-n переход подключают к источнику постоянного напряжения в зависимости от полярности выводов. Под действием напряжения начинают двигаться свободные отрицательно заряженные электроны и дырки с положительным зарядом в направлении к полюсам.

В p-n переходе заряды создают рекомбинацию, электроны перемещаются из зоны проводимости в зону валентности, преодолевая уровень Ферми. Часть энергии выходит с выделением волн света разного спектра и яркости.

Протокол

Теперь, когда мы разобрались, как подключить нашу ленту к Arduino, нам надо понять, как ею управлять, для этого в даташите есть описание протокола, который мы сейчас и рассмотрим. Каждый светодиод WS2812B имеет один вход (DIN) и один выход (DO). Выход каждого светодиода подключается ко входу следующего. Подавать сигналы же надо на вход самого первого светодиода, таким образом, он запустит цепь, и данные будут поступать от первого ко второму, от второго к третьему и т. д. Команды светодиодам передаются пачками по 24 бита (3 байта, один байт на каждый цвет, первым передается байт для зеленого, потом для красного, и заканчивает байт для синего светодиода.

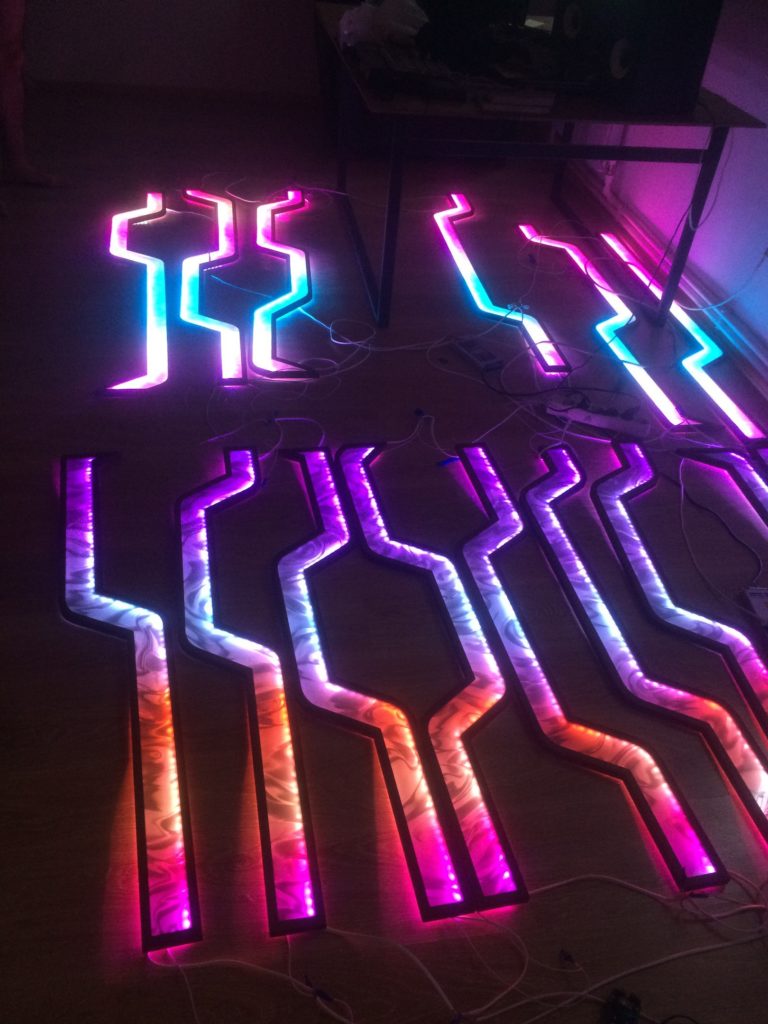

Вывеска из светодиодной ленты.

Порядок бит – от старшего к младшему). Перед каждой пачкой идет пауза в 50 мкс. Пауза больше 100 мкс воспринимается как окончание передачи. Все биты, будь то 0 или 1, имеют фиксированное время 1.25 мкс. Бит 1 кодируется импульсом в 0.8 мкс, после чего идет пауза в 0.45 мкс. Бит 0 кодируется импульсом в 0.4 мкс, после чего идет пауза в 0.85 мкс. Собственно, наглядная диаграмма на фото ниже. Так же допускаются небольшие погрешности в 0-150 нс на каждый фронт. Ну и следует учесть, что подобное необходимо повторить для каждого светодиода на ленте, после чего сделать паузу минимум в 100 мкс. Потом можно повторить передачу.

Глядя на все эти цифры, становится ясно, что сделать все это, используя стандартные функции digitalWrite, delay и тому подобные – попросту невозможно, ввиду их долгой работы и неточности. Реализовать подобный протокол можно только использовав специальные библиотеки вроде CyberLib или написав собственную на чистом Си или, того хуже для нынешнего программиста, на Ассемблере. Но не все так плохо, как кажется. Светодиоды WS2812B довольно таки популярны в Arduino сообществе, а это значит, что нам не придётся вдаваться в такие сложности, и достаточно выбрать одно из понравившихся решений.

Почему светодиод может не светиться

В некоторых случаях светодиод может не светить, причин несколько. Светодиоды белого свечения могут иметь свой разброс порога «открывания», средние пределы – от 2,9 до 3,2 В, иногда они не горят при подключении к 3-вольтной батарейке. Причины:

• деталь некондиционная;
• плохой монтаж или пайка;
• проблема в стабилизации напряжения;
• завышение параметров производителем;
• ошибка в проектировании схемы или радиатора.

Приобретать такие источники света лучше у проверенных производителей, которые не завышают параметры, не допускают брака. Осведомленность о типичных неисправностях диода помогает сделать правильный выбор.

Чтобы предупредить перегрев детали, время пайки нужно сократить до 1 секунды. Для этого температуру жала паяльника нужно довести до 250°С, а само жало должно быть хорошо заточенным. Рекомендуется пользоваться припоем ПОС-61, а ПОС-41 исключить.

Расчет блока питания для светодиодной ленты

При монтаже светодиодного освещения обычно возникает ряд актуальных вопросов: какой потребляемый ток светодиодной полосы, как рассчитать блок питания для светодиодов, как рассчитать драйвера для неизвестной ленты, если на ней не указана потребляемая мощность? Для правильного расчёта используем следующую таблицу с номинальными параметрами популярных матриц.

Таблица популярных smd светодиодов, характеристики

Расчет параметров питания светодиодной ленты

Лента различается количеством smd матриц на погонный метр. В продаже существуют варианты на 30, 60, 120 матриц на погонный метр. В зависимости от применяемых светодиодных матриц, номинальная мощность источника электричества для светодиодной ленты будет отличаться.

Какой БП выбрать?

Естественное желание каждого человека – минимизировать свои финансовые затраты. Но экономия должна быть целесообразной и оправданной. Сравним несколько вариантов:

Как видите, чем сильнее блок питания, тем дешевле у него фактическая себестоимость ватта. На первый взгляд наиболее соблазнительно смотрится приобретение единственного достаточно мощного блока питания. Расчет мощности трансформатора для светодиодной ленты делается с запасом около 30%.

Не стоит забывать, что абсолютно любой прибор обладает довольно неприятным свойством неожиданно выходить из строя в самый неподходящий момент. При наступлении подобного форс-мажора вы формально останетесь без освещения. Наиболее рационально, в случае монтажа подсветки в комнате, запитывать участки от двух — трёх самостоятельных источников.

Рассчитываем мощность блока питания для светодиодной ленты

Ради примера, возьмем гостевую комнату площадью 18 квадратных метров (3 х 6 метров). Периметр помещения составит 18 метров. Нам потребуется источник светодиодного освещения с суммарной яркостью свечения 350 люмен/м.п (расчет яркости проводим исходя из рекомендованных уровней освещения), для примера возьмём smd 3528 60led с номинальной яркостью 360 lm/м.п. Общая мощность этой ленты на весь периметр помещения будет:

У разных производителей яркость носителя может значительно отличаться, соответственно и лента в вашей ситуации может потребоваться немного другая, расчёт мощности светодиодной ленты желательно производить по паспортным данным от производителя. С резервом прочности нам понадобится аппарат рассчитанный на 150 Вт.

При использовании нескольких источников тока разбиваем всю длину ленты на три участка, учитывая, что стандартная катушка пятиметровая. Получаем два сегмента по пять метров, 33 Вт и один участок восемь метров на 53 Вт. Блоки питания потребуются на 40 и 70 Вт соответственно.

Сколько времени будет светить

Как примерно высчитать, сколько времени будет работать та или иная светодиодная лента на батарейках и какие батарейки под нее лучше подобрать?

Для начала вам нужно узнать название самой ленты и какие светодиоды в ней используются. Вбиваете эту марку в гугл и ищите параметры.

Самый главный – это напряжение и потребляемый светодиодом ток.

Допустим, потребляемый ток одного светодиода RGB ленты, при работе одного канала (свечение красным цветом) будет 18мА. Если работают все 3 цвета, то ток уже достигает 54мА.

Далее подсчитываете, сколько таких светодиодов будет в вашей подсветке. И умножаете этот ток на их количество.

Например, при 50 диодах и свечении ленты на максимальной мощности, общий потребляемый ток будет составлять – 2700мА.

Довольно существенная величина. Такой ток могут выдать аккумуляторные батарейки 18650. Для 12 вольтовой подсветки вам понадобится собрать их в магазине минимум 3 штуки.

Емкость аккумулятора 18650 в самых популярных моделях составляет 2600мА/ч. Есть больше и меньше. Эти цифры означают – данная подсветка на батарейках 18650 при токе потребления 2600мА, будет непрерывно светиться около 1 часа.

Если потребляемый ток превышает номинальный ток разряда аккумулятора, соответственно и лента будет гореть значительно меньший временной промежуток, и наоборот.

Только при этом не забывайте, что у небольших батареек, не рекомендуется превышать ток разряда больше чем в полтора-два раза от ее емкости.

Иначе батарейки быстро испортятся.

Технические характеристики

При выборе осветительного прибора покупатели должны ориентироваться на его технические характеристики. Чтобы лента давала достаточное количество света, учитывают мощность, размеры и количество диодов.

Размеры и плотность установки кристаллов

Габариты кристаллов указаны в маркировке изделия. Популярные виды:

• 3528 – 3,5×2.8 мм, 1 кристалл;
• 5050 – 5×5 мм, 3 кристалла;
• 2835 – 2.8×35 мм.

Плотность расположения диодов на ленте прописана в маркировке изделия. Минимальное количество – 30 светодиодов на метре ленты

Длина и мощность ленты

Таблица мощности светодиодных лент

Параметр мощности связан с размерами и плотностью светодиодов. Производители указывают его для каждой модели. Обычно он рассчитан на отрезок в 1 метр, но некоторые фирмы дают информацию по всей длине бобины (5 м). Пример для сравнения:

• 60 светодиодов smd 3528 – 4,8 Вт/м;
• 60 светодиодов smd 5050 – 15 Вт/м.

Благодаря габаритам мощность выросла в 3 раза. Длина изделия зависит от расстояния, на которое оно будет установлено. Стандартные отрезки по 5 метров можно укоротить или увеличить. Полосы разрезают по отметкам. Соединение выполняется пайкой. Полная мощность осветительного прибора высчитывается по формуле: удельная мощность 1 метра умножить на длину. Блок питания подбирается с запасом 20-30%.

Световой поток и светоотдача

Сравнительная характеристика невлагозащищенных лент, изготовленных из 60 светодиодов разных типоразмеров

При выборе устройства для подсветки точное количество светового потока не рассчитывают. Достаточно оптического восприятия. Основное освещение устраивается по нормативам. В жилых помещениях требуется 150 лм/м2. В специальной таблице собраны данные для каждого типа светодиода, определяющие световой поток 1 метра ленты и его эквивалент в лампах накаливания. Специалисты предлагают брать для освещения устройства с 120 или 240 диодами.

Класс защищенности

Светодиодная лента с разными степенями защиты

От степени защищенности зависит сфера использования осветительного устройства. Показатель определяет герметичность светодиодов ленты. Класс обозначается буквами IP и двумя цифрами. Первая указывает степень защиты от механического воздействия, вторая – от влаги. Минимальный параметр IP20, устройство изолировано от частиц грязи, но не переносит попадания влаги. Если освещение будет контактировать с водой, желательно взять изделие со степенью не ниже 4.

2-й способ (без пайки)

Чтобы сделать более универсальное устройство, вместо скрученных между собой изолентой батареек, лучше использовать, так называемую кассету или контейнер.

Это уже фактически готовый сменный корпус. Иногда даже с проводами.

Все что вам остается, это припаять тумблер к плюсовому выходу.

В таком устройстве уже не придется каждый раз распаивать-запаивать батарейки, когда они разрядятся.

Просто меняете их, вытаскивая из своих посадочных мест и устанавливаете другие. Причем собрать такую схему можно на несколько уровней напряжения.

Если проводков на кассете нет, то прикупите специальные контакты.

Таким образом вам уже не придется иметь дело с пайкой проводов к самим батарейкам. Кстати, для подключения проводов к светодиодной ленте, также не обязательно иметь паяльник.

Воспользуйтесь коннекторами.

Их существует разнообразное количество. Причем не только для подключения ленты с лентой, но и для подачи на нее питания.

Основные критерии выбора

Выбирая блок питания для СЛ, необходимо обратить внимание на следующие основные характеристики:

1. Метод преобразования напряжения.
2. Принцип охлаждения.
3. Исполнение.
4. Выходное напряжение.
5. Мощность.
6. Дополнительный функционал.

Метод преобразования

Как я уже говорил выше, блок питания может быть трансформаторным или импульсным. Если нужен блок питания относительно небольшой мощности, то предпочтение лучше отдать импульсной конструкции. Покупка серьезного ТБП оправдает себя лишь при мощностях в сотни ватт – ИБП такой мощности стоят дорого и нередко имеют вентиляторы охлаждения, которые создают шум и собирают пыль.

Охлаждение

Охлаждение может быть пассивным и активным. В первом случае охлаждение узлов прибора производится естественным образом, во втором для этих целей служит вентилятор. Если мощность БП невелика, то от устройства с принудительным охлаждением лучше отказаться: вентилятор шумит и вместе с воздухом всасывает массу пыли, оседающую на узлах блока. Такие источники требуют регулярного технического обслуживания и, главное, плохо защищены от влаги.

Такой блок не только шумит, но и является своеобразным пылесосом

Исполнение

От конструктивного исполнения зависит степень защиты от окружающей среды. Если блок питания будет работать на улице или во влажном/пыльном помещении, то придется выбрать пылевлагозащищенную, а еще лучше герметичную конструкцию. Никаких дырочек, щелочек и, конечно, никаких вентиляторов. Для сложных механических условий (вибрация, тряска, удары и пр.) отлично подойдет прибор в металлическом сплошном корпусе. Для обычного жилого помещения можно выбрать блок в открытом кожухе со множеством вентиляционных отверстий – он будет лучше охлаждаться.

Выходное напряжение

Тут все просто. СЛ выпускаются на 2 напряжения – 12 или 24 В. Прочитай на упаковочной коробке или даже на самой ленте, на какое напряжение питания она рассчитана. Затем выбери БП, имеющий нужные параметры.

Эта СЛ рассчитана на 12 В, значит и блок питания нужен на такое же напряжение

Мощность

Мощность блока питания должна быть как минимум на 15-20% выше мощности, потребляемой лентой (лентами). Вроде все просто, но есть один нюанс. Редко, но случается, что на блоках питания не пишется мощность, а указывается лишь максимально допустимый ток. Как пересчитать его в мощность? Элементарно. Умножь рабочее напряжение (12 или 24 В) блока на его максимально допустимый ток в амперах, и ты получишь мощность в ваттах.

На этом блоке питания (фото выше) указана мощность в 20 Вт, ток 1.67 А и напряжение 12 В. Проверим для интереса: 12*1.67=20.04 Вт. Все сходится.

Дополнительные функции

Кроме своей основной работы, блок питания может выполнять и некоторые дополнительные функции. Существуют, к примеру, устройства со встроенными диммерами (регуляторами яркости), таймерами, автоматами эффектов и даже с беспроводными пультами ДУ. Тут уже на твое усмотрение, но имей в виду, что любая дополнительная функция отражается на стоимости конструкции.

Основные параметры

При выборе учитываются 3 главных
параметра: ток, мощность питания и падение напряжения.

Чаще всего светодиодные источники света подключаются
к электросети через блоки питания на 12, 24 или 36 вольт. Приборы для 220 В
встречаются редко, поставляются с питающим кабелем, в который встроен
стабилизатор и диодный мост.

Таблица основных характеристик светодиодных лент на
напряжение 12 В

Мощность должна быть указана в
маркировке в ваттах на погонный метр (реже – на бобину). Значение зависит от
вида светодиодов и плотности размещения. Для изделий на 12 вольт существуют
таблицы стандартных значений.

Основные технические характеристики светодиодных лент на 12 вольт:

Вид СМД	Ток одного элемента (мА)	Напряжение (В)	Мощность элемента (Вт)	Плотность (ед./м)	Мощность погонного метра (Вт)
3528	20-25	2,8-3,4	0,06	60	4,8
120	9,6
240	16,8-19,2
5050	60	3,2	0,2	30	7,2
60	14,4-15
120	25-28
5630	0,5	3,1-4	140-150	30	4200-4500
60	8400-9000
5730	1	2,9-3,5	150-300	60	9000-18000
120	18000-36000
3014	30	2,1-3,4	6	60	360
12	120	720
24	240	1440
3020	20	2,1-3,4	0,2	60	12
4014	60	2,8-3,4	0,2	60	12
4020	150	6	0,5	60	30
4530	600	2,9-3,8	0,16	60	9,6
2835	150	2,9-3,3	0,2	60	9,6
	120	19,2
