Клеммы для соединения проводов

Рассматривая все выпускаемые промышленностью соединительные клеммы для проводов, следует сразу оговориться и разделить продукцию на два вида: электрическую и электротехническую.

По сути, разница (по токовой нагрузке) между видами зачастую невелика, но всё-таки она имеется. Этот момент следует иметь в виду, подбирая электрические клеммы под монтаж, ремонт или прочие действия.

1. Столкнувшись с необходимостью подбора электрических клемм для проводов, начать лучше с простейших конструкций отечественного производства – надёжных, долговечных, проверенных в деле не один раз:
2. ножевых;
3. вилочных;
4. кольцевых;
5. штыревых;
6. муфтовых.

Соединения при устройстве электрических схем могут исполняться разной методикой и клеммы – это лишь один из вариантов. Однако именно такой вариант видится простейшим, удобным и даже экономичным по сравнению, к примеру, с пайкой, сваркой, в том числе холодной.

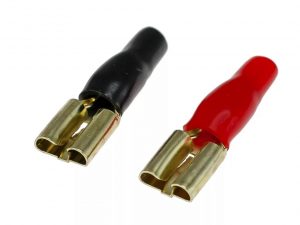

Ножевые

Это, пожалуй, наиболее распространённые конструктивные варианты изделий. Их часто можно встретить в составе электрических схем многих бытовых приборов: утюгов, холодильников, нагревательных устройств и т.д.

Устанавливать этот вид электротехнических изделий допустимо на проводники (многожильные) сечением 0,26-6,0 мм2 методом силового обжима хвостовика. Существует два вида таких продуктов: изолированные и неизолированные.

Изоляция обычно окрашивается разным цветом (красным, синим, желтым) в зависимости от расчётной мощности клеммника. Применяются изделия парами в связке «папа-мама».

Вилочные

Клеммы вилочного типа предназначены для коммутации силовых и вторичных цепей. Такие наконечники предназначены для последующего крепления при помощи винтов непосредственно к оборудованию или к шинам. Инструкция советует применять их в качестве временного или требующего частого переподключения контакта.

Конструкция вилочных наконечников представляет собой двузубчатую вилку, откуда и пошло название. Такая конструкция позволяет достаточно просто производить переключения без полного откручивания винтового зажима. При этом в подключенном состоянии она обеспечивает достаточно плотный контакт.

Вилочные наконечники выпускаются под провода сечением до 6 мм2. Провода на клеммы крепятся методом опрессовки. Это место в различных вариациях может иметь или не иметь изоляционного покрытия.

Кольцевые

Более надежный контакт обеспечивают так называемые кольцевые клеммы. Как и их вилочные собратья они предназначены для последующего крепления винтовым зажимом. Но благодаря круглой форме контактной части обеспечивают большую площадь контакта и снижают риски «выскакивания» наконечников.

Клеммы кольцевые на провода являются настолько удачным решением, что применяются не только в слаботочных сетях, но и являются обязательным атрибутом силовых кабелей любого сечения. При этом способ крепления провода или кабеля к наконечникам такого типа может варьировать от сварки и пайки, до опрессовки.

Кольцевые клеммы выпускаются из меди, алюминия, латуни и меде-алюминия. Их сечение может очень сильно варьировать, начиная от небольших клемм под винт троечка и заканчивая болтами на 27 и больше. При этом клеммы для слаботочных сетей могут поставляться с изоляцией обжимной части.

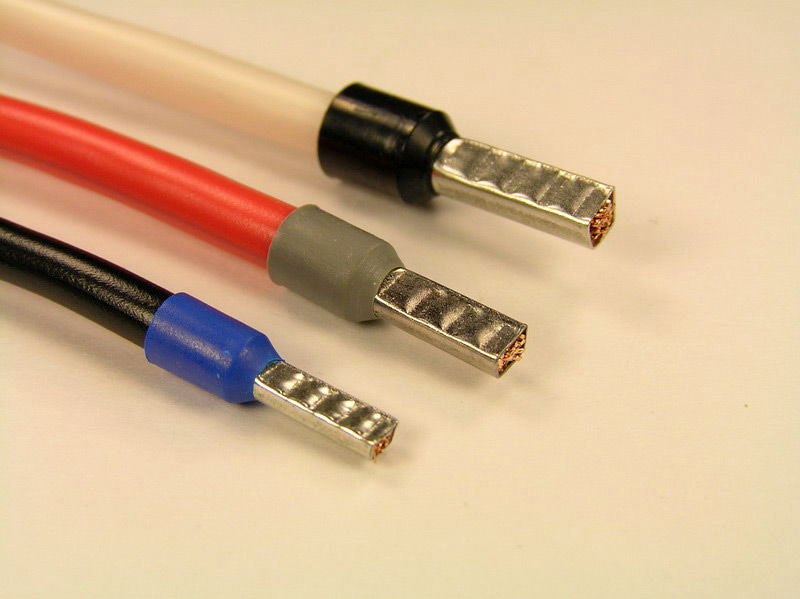

Штыревые

Эта группа соединительных клемм для электрических проводов изготовлена по принципу разъёмной детали, состоящей из двух отдельных элементов – вилки и розетки. Вилка маркируется символом «А», например, F2A.

Розетка маркируется символом «В», например, F2B. Поддерживается монтаж на проводники сечением 1,25-6,64 мм. Главное предназначение штыревых клемм – обеспечение соединения электрических проводников.

Эта группа монтажной фурнитуры относится к изолированным изделиям. Хвостовая часть клемм закрывается изолирующим материалом. В зависимости от расчетной мощности клеммника для соединения проводов изолятор имеет соответствующую окраску.

Изоляторы электрических клемм под проводники сечением до 2 мм2 окрашиваются в синий цвет, остальные (от 2 до 6,64 мм2) – в жёлтый цвет.

Эксплуатация клеммников Wago

Основное преимущество продукции Wago перед изделиями Legrand заключается в отсутствии необходимости регулярного обслуживания соединительных устройств. В пружинных конструкциях отсутствуют винтовые детали, а соединение получается надежным и пригодным для проводников различного диаметра.

Достоинства клеммников Ваго:

• Соединения обладают высокой устойчивостью к вибрациям.
• За счет постоянного давления пружины клеммника на проводники, происходит компенсация их деформации, а также поддержка постоянного уровня электрического сопротивления в местах соединений.
• Простота и удобство монтажа, при котором не требуется какой-либо специальный инструмент.
• Возможны многократные подключения и отключения многожильных проводов без повреждений токоведущих жил.
• Параметры токоведущей шины могут быть легко измерены специальным инструментом.

Количество клемм в корпусе разных моделей Wago варьируется в пределах 2-8 штук. В них могут подключаться проводники, диаметром от 0,5 до 4 мм2. Такие клеммники Ваго для соединения проводов работают при номинальном напряжении 220 В и максимальной силе тока в 32 А, в соответствии со стандартными характеристиками бытовых электрических сетей квартир и частных домов.

Клеммы для соединения проводов – назначение, разновидности и особенности применения

Соединение проводов: как соединить между собой провода, какие бывают клеммники, варианты крепления с пайкой и без нее

Самозажимные клеммники

Соединение медных и алюминиевых проводов

Скотчлок для соединения проводов

Соединение медных проводов

Особенности работы с клеммниками Legrand

С помощью винтовых клеммников выполняется подключение проводников с разными диаметрами, изготовленных из разнородных материалов, в том числе соединения алюминиевых и медных проводов. Многопроволочные кабели могут соединяться при наличии на концах специальных латунных наконечников, используемых для обжатия. Винтовые клеммники не рекомендуется использовать с алюминиевыми проводами из-за отсутствия у них достаточной механической прочности. Прижимной винт продавливает алюминий и может полностью его повредить.

Среди электриков более всего популярны винтовые соединители от французской компании Legrand. Контакты этих устройств изготавливаются из латуни, покрытой слоем никеля, что обеспечивает соединению надежный контакт высокие токопроводящие свойства. Корпус изготовлен из полипропилена, обладающего хорошими изолирующими свойствами и способного выдерживать температуры в диапазоне от минус 25 до плюс 100 градусов. За счет удачной конструкции такая связь сохраняет стабильные рабочие свойства в течение всего периода эксплуатации.

Клеммники от компании Legrand обладают следующими положительными качествами:

• Соединения обладают высокой механической прочностью.
• Большое количество размеров гнезд, позволяет соединять от двух- трех проводов и более различных сечений, вплоть до 25 мм2.
• Полностью подходят к любым цепям – силовым и слаботочным, на бытовых и промышленных объектах, в том числе для соединений проводов контактной сети.
• Большая разновидность цветовой гаммы изоляции корпусов дает возможность отличать различные типы соединений и проводников, используемых по собственному назначению в тех или иных группах.
• Производители тестируют продукцию на нескольких уровнях, обеспечивая тем самым ее соответствие заявленным параметрам.

Клеммное подключение Legrand имеет свои особенности, которые следует учитывать при монтаже и последующей эксплуатации:

• Медный и алюминиевый проводники не должны соприкасаться друг с другом в клеммной колодке.
• При использовании клеммника в распределительной коробке, следует исключить напряжения и механические нагрузки, вызывающие постепенное ослабление контактов.
• Требуется ежегодная ревизия, во время которой винтовые соединения проверяются и подтягиваются до нужного уровня.
• Поскольку все 12 клемм не всегда используются одновременно, лишние секции можно легко отрезать ножом.

Пайка

Сначала о технологии пайки. Соединяемые проводники очищаются от изоляции, очищаются от оксидной пленки до чистого металла, скручиваются, потом лудятся. Для этого проводники разогреваются паяльником, прикладываются к канифоли. Она должна покрыть место соединения полностью. Залуженные провода скручивают сначала пальцами, затем дожимают, используя пассатижи. Вместо лужения можно использовать паяльный флюс. Им хорошо смачивают провода, но уже после скрутки.

Затем, собственно, начинается процесс пайки: разогревают паяльником или узкофакельной горелкой место соединения. Когда канифоль или флюс начинают кипеть, берут на жало паяльника некоторую часть припоя, вносят в зону пайки, прижимая жало к проводникам. Припой растекается, заполняя промежутки между проводами, обеспечивая хорошее соединение. При использовании горелки, припой просто вносят понемногу в факел.

Далее, после остывания места пайки, по технологии необходимо смыть остатки флюса (они ускоряют окисление), просушить соединение, покрыть его специальным защитным лаком, после чего изолировать при помощи изоленты и/или термоусадочных трубок.

Теперь о достоинствах и недостатках данного метода соединения проводов. В слаботочных системах пайка — один из самых надежных способов соединения проводов. Но, при разводке электропроводки в доме или квартире, ее критикуют нещадно. Все дело в том, что припой имеет невысокую температуру плавления. При периодическом прохождении через соединение больших токов (бывает, если неправильно подобраны или неисправны защитные автоматы) припой постепенно расплавляется, испаряется. Раз за разом контакт становится все хуже, греется соединение все больше. Если данный процесс не обнаружится, вполне может дело закончится пожаром.

Второй негативный момент — низкая механическая прочность пайки. Дело снова в олове — оно мягкое. Если проводов в паянном соединении много, да если еще они жесткие, при попытке упаковать их, часто проводники вываливаются из пайки — слишком велика сила упругости, которая вырывает их. Потому соединение проводников пайкой при разводке электричества и не рекомендуют использовать: неудобно, долго и рискованно.

«Ножны»

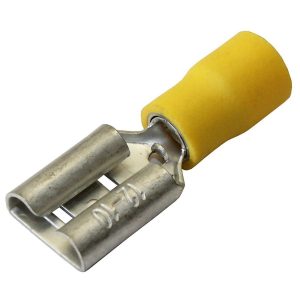

Ножевые зажимы — массовый конструктив в электросхемах различного назначения, они также присутствуют в бытовых приборах. Одна их часть по-народному называется «папа», а другая – «мама». Скрепляются, вставляясь друг в друга. Сегодня в реализации есть «ножны» из некого желтого материала. Они плохо держат провод. Лучше приобретать их из более крепкого белого металла.

Но и «ножны» нельзя применять даже щитках освещения квартир. В других же местах необходим мощный обжим проводов в клемме.

Они имеют изоляцию различного цвета, строго соответствующего мощности клеммника. Неизолированные можно также защитить. Наденьте на них четырехсантиметровый кусочек термоусадочной трубочки, разогрейте ее зажигалкой. Она обхватит изделие с проводом прочнее изоленты.

Зажимные клеммы

Зажимные клеммы в последнее время находят все более широкое применение. Они отличаются по виду и форме, но разделить их можно на самозажимные и зажимные под воздействием человека, или пружинные. Каждый из этих видов имеет свои преимущества и сферу применения.

Самозажимные клеммы

Самозажимные клеммы изготавливаются из полимерных материалов. Обычно твердого типа. Контактное соединение в них обеспечивается за счет одной или нескольких металлических пластин с латунным покрытием. Пластины находятся в напряженном состоянии, за счет чего при установке между ними провода обеспечивают должное нажатие.

Самозажимные клеммы

• К преимуществам таких самозажимных клемм относят простоту монтажа, достаточно просто вставить провод в клеммник, высокую надежность контакта и возможность упорядочивания инженерных сетей. Также сюда можно добавить невысокую стоимость таких клемм.
• Еще одним преимуществом является возможность использования клеммы для соединения алюминиевых и медных проводов. Ведь контакт между проводами осуществляется только через контактные соединения из латуни.

• Но и недостатков у такого вида клемм немало. Прежде всего это доступные для соединения сечения проводов. Обычно они не превышают 4 мм2. Исходя из того, что максимально допустимый ток таких клемм редко превышает 25А, этого вполне достаточно.
• Еще одним весомым недостатком, серьезно ограничивающим их применение, является невозможность использования многожильных проводов. Это связано с тем, что такой тип провода не обладает достаточной жесткостью, необходимой для проникновения между пластинами.

Клеммы пружинного типа

На фото представлены механизмы зажимных клемм

Пружинные клеммы изготавливаются из различных полимерных материалов. Контактная часть состоит из двух латунных пластин. Одна из которых имеет жесткое основание, а вторая закреплена на подвижной части.

В некоторых случаях может применяться одна пластина, закрепленная в любой части. При монтаже провода подвижная часть поднимается, устанавливается провод и подвижная часть закрывается, становясь на специальную защелку.

При закрытии сжимается пружина, которая обеспечивает должное давление на провод и соответственно надежный контакт.

Итак:

• К преимуществам такого вида клемм относится простота работы с ними своими руками. Простота замены провода и изоляция провода от случайного прикосновения. Часто такие клеммники содержат маркировку или оборудуются выносным заземляющим контактом.
• Также возможно применять такие клеммы для соединения медных и алюминиевых проводов. Ведь контакт между ними обеспечивается через пластину из латуни.
• Но одним из основных преимуществ, обеспечивших широкое распространение таких клеммников, является надежное крепление многожильных проводов. Ведь в отличие от клемм других видов она не способна повредить или снизить сечение многожильных проводов.
• Недостатков у таких клеммников тоже немало. Прежде всего сюда следует отнести возможность использовать провод с сечением до 2,5 мм2 и номинальный ток до 25А.
• Но главным недостатком является высокая вероятность отпуска металла пружины со временем или вследствие нагрева. Особенно ярко это прослеживается при частых перегрузках питающей линии. Поэтому применять их лучше только для слаботочных сетей.

Пружинные клеммы

Правила выбора самозажимных клемм

Главным правилом потенциального покупателя клеммников самозажимного действия, пожалуй, стоит выделить обязательную проверку товара на подлинность. На коммерческом рынке существует масса поддельного товара, помеченного немецкой маркой – на этот счёт предупреждает сам производитель Wago.

Стоимость таких изделий снижена, что естественным образом привлекает покупателя. Однако такого рода экономия может обернуться неприятностями при эксплуатации собранных схем.

Между тем, без лишних предупреждений должно быть очевидным, что подделанный продукт – это существенное снижение качества. Как же правильно выбирать соединители проводов, не опасаясь получить подделку? В принципе, всё достаточно просто. Следует лишь проявить больше внимательности, выбирая клеммы самозажимного действия под монтаж.

Фирменный продукт традиционно имеет логотип Wago, нанесенный четким шрифтом обычно на верхней или боковой части корпуса. Также сбоку наносятся основные параметры – напряжение и ток.

Таким выглядит фирменный продукт, выпущенный под маркой Wago. Подделки-клеммники, как правило, не содержат подобной печатки, либо содержат частично, нанесенную с низким качеством

Цветовой окрас изоляционного материала фирменной продукции отличается однотонным четким окрасом. На задней/боковой части клеммника располагается мини-инструктаж подключения.

Если сравнивать с китайскими товарами-подделками, клеммники, как правило, не имеют ничего из выше отмеченных отличий. К тому же подделка сразу отличается размытым окрасом изолятора, зачастую разнотонным.

Конечно же, основными моментами выбора являются чисто технические параметры клеммников самозажимного действия. В частности, рабочее напряжение и допустимый проводимый ток.

Если монтируемые цепи рассчитаны на рабочие напряжения, превышающие возможности клеммников, соответственно, применение становится нецелесообразным и более того, – опасным.

О том, каким цветом маркируются соединяемые провода, узнаете из следующей статьи, с содержанием которой мы советуем ознакомиться.

Обзор популярных видов клеммников

Существует несколько классификаций клемм Ваго. Их можно группировать по размеру, предназначению, способу и месту применения. Но самым удобным делением на категории считается комбинированная классификация, в которой учитываются и функциональные возможности, и место монтажа.

Рассмотрим основные группы клеммников, применяемых для электросети. Клеммники с дросселем, конденсатором а также для трансформаторов и печатных плат рассматривать не будем по причине их редкого применения в бытовых условиях.

Категория #1 – для осветительного оборудования

В категорию входит несколько разновидностей изделий, предназначенных для подключения точечных светильников, бра, люстр и другого осветительного оборудования.

• Серии 294 и 294 Linect служат для коммутации тонкожильных, 1-жильных, многожильных проводов без предварительной подготовки. С помощью специальной пластины может производиться разгрузка натяжения. Максимальный ток – 24 А.
• Серия 272 для проводов с сечением 2,5 мм² делится на изолированные и компактные клеммы.
• Серия 293 отличается тем, что имеет прямой заземляющий контакт и монтажную ножку на защелке.

Преимущество категории – разработка Push-in CAGE CLAMP, благодаря которой перед монтажом не нужно надевать на провода наконечники или уплотнять их.

На одной из сторон расположено отверстие для возможности подключения третьего контакта с сечением 0,5-0,75 мм².

Категория #2 – для электромонтажных работ

Это самая большая и самая востребованная группа, так как универсальные устройства, представленные в ней, могут пригодиться на любом этапе обустройства электросети.

Основной принцип соединения проводников – в отказе от винтовых контактов и использовании пружинных зажимных механизмов.

• Серия 224 – специально разработанное устройство для соединения одножильного проводника с тонким многожильным.
• Серия 243 – для обслуживания низковольтных систем, в которых используются 1-жильные провода малого сечения – 0,6-0,8 мм.
• Серия 2273 – компактные, но мощные устройства для экономии места в распределительных коробках.
• Серии 273/773 – для 1-жильных проводников 2,5 мм² и 4 мм². Признаны самыми продаваемыми в мире.
• Серия 222 – универсальные устройства для всех типов проводников, выдерживающие даже мощные токи.
• Серия 221 – усовершенствованный вариант серии 222 с прозрачным компактным корпусом.

Особой популярностью в России пользуются изделия 221 серии. Благодаря уменьшенным размерам их часто используют в условиях ограниченного пространства, например, когда в небольшую распредкоробку необходимо втиснуть множество соединений.

Устанавливать клеммы легко вследствие продуманной конструкции: из-за углублений по бокам коннекторы не выскальзывают из рук, а рычаг не требует больших усилий для манипуляций.

Внутри пластикового корпуса находятся луженые стержни, защищенные от газов. Несмотря на видимую хрупкость, клеммы выдерживают большие нагрузки. Они способны передавать ток до 32 А и 450 В при максимальной температуре +105 °С.

Универсальные клеммы 222 серии не менее популярны благодаря простому устройству и умеренной цене. Их многофункциональность объясняется возможностью коммутации проводников сечением 0,08-4 мм².

Преимущество серии – возможность производить мостовое соединение между двумя различными по сечению и типу проводниками, например, 1-жильными и тонкими многожильными.

Категория #3 – для установки на основание

Фиксирующие клеммные колодки и модульные блоки не располагаются свободно и не «висят» без поддержки. Они устанавливаются на плоскость – монтажное основание.

• Серия862 – корпусные колодки рассчитаны на соединение до 4 проводников, позволяют коммутировать обжатые, уплотненные ультразвуком и неподготовленные жилы.
• Серии 260-262 служат для бокового, а 264 – для фронтального монтажа. Это модульные клеммы и колодки для установки на DIN-рейку.
• Серию 869 применяют для клемм до 4 мм². Они фиксируются с лицевой стороны, оснащены опорными ножками или крепежными фланцами.

Что именно выбрать, клеммы или колодки, зависит от объема работ, количества проводников и задач электромонтажа.

Также все колодки имеют специальные отверстия – точки измерений для тестирования после установки. Конструкция устроена так, что легко приклеить маркировочную ленту и обозначить назначение каждого модуля.

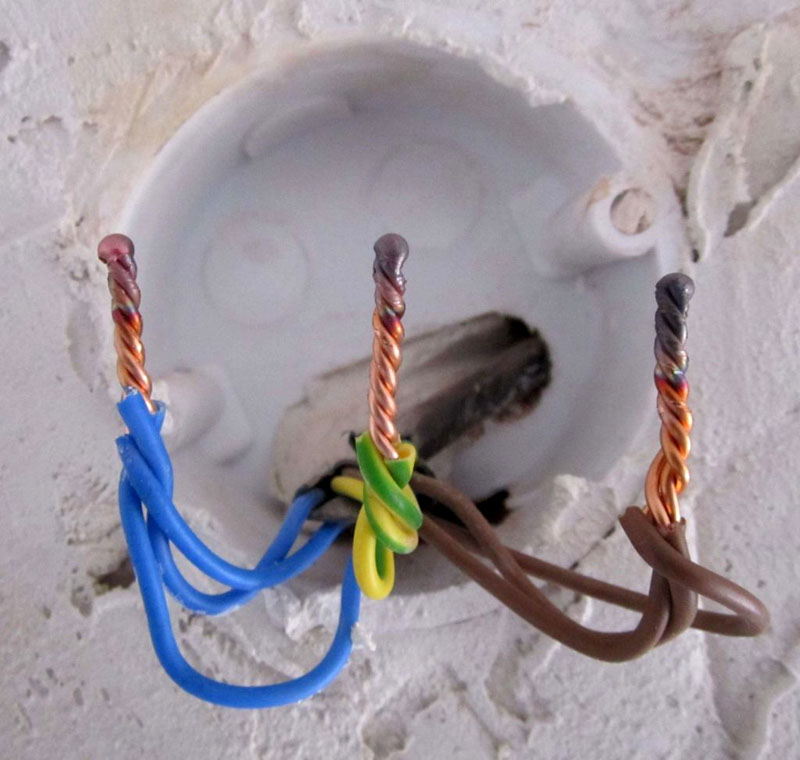

Сварка — высокая надежность в любых условиях

При соединении проводов сваркой проводники скручиваются, а конец их заваривается. В результате образуется шарик из металла, который и обеспечивает в любых условиях стабильное и очень надежное соединение. Причем надежное оно не только в плане электрических характеристик, но и механически тоже — металл соединенных проводов после расплавления образует монолит и вычленить отдельный проводник невозможно.

Сварка — важно нагреть металл, но не оплавить изоляцию

Недостаток такого типа соединения проводов — соединение получается на 100% неразъемное. При необходимости что-то изменить, надо отрезать сплавленный кусок и переделывать все заново. Потому для таких соединений оставляют некоторый запас проводов — на случай возможной переделки.

Из других недостатков — необходим сварочный аппарат, соответствующие электроды, флюс и навык работы. К тому же, занимает сварка немало времени, требуется защищать окружающие предметы, а еще неудобно работать со сварочником на высоте. Потому электрики данный тип соединений практикуют в исключительных случаях. Если же вы делаете «для себя» и умеете неплохо обращаться со сварочным аппаратом, можете потренироваться на обрезках. Основной фокус в том, чтобы не расплавить изоляцию, но сварить металл.

После остывания место сварки изолируют. Можно использовать изоленту, можно — термоусадочные трубки.

Основные варианты соединения проводов

Существуют разные способы соединения кабеля. Это сварка, механические скрутки или использование клеммников. Как правильно соединить провода между собой зависит от определенных требований, обеспечивающих безопасность и надежность системы.

Вариант соединения при помощи клемм

Скрутка

Этот способ используется при отсутствии специальных инструментов и дополнительных приспособлений. Провода закручиваются и заматываются изолентой. Такой вариант надежен, но нужно соблюдать некоторые правила. Медь скручивается только с медью, а алюминий с алюминием. Запрещено скручивать медные и алюминиевые изделия, так как при этом возникает процесс электролиза и компоненты разрушаются. Вариант скрутки зависит от материала, диаметра и предназначения соединения.

Современный вариант скрутки выполняется без плоскогубцев, а с помощью специальных полимерных колпачков, внутри которых находится спираль из металла.

Чтобы выполнить соединение, концы проводов сначала нужно зачистить на расстояние 15 мм, а затем вставить их внутрь колпачка. Затем корпус поворачивается до упора.

Плюсы скрутки:

• простая технология;
• доступные материалы.

Минусы:

• нельзя соединять провода из алюминия и меди;
• не очень качественная стыковка.

Такой вариант подходит для временной проводки.

Скрутка проводов

Пайка

Нередко применяется и пайка. Тем более такой вариант также прочен, как и сварка, но при этом нет необходимости доставать сварочный аппарат. Подойдет и обычный паяльник. Проводки фиксируются при помощи плавленого припоя.

Чтобы выполнить пайку сначала с проводов следует убрать изоляционный слой, а затем почистить поверхность наждачкой. Контакты нужно состыковать, а затем припой с паяльника нанести на скрутку. Припой должен попасть внутрь скрутки и соединить жилы друг с другом. После остывания провода следует изолировать.

Варианты соединения

Сварка

Теперь выясним, как соединить провода методом сварки. Для этого проводки сначала скручиваются, а затем их концы свариваются. При этом получается надежное и стабильное соединение. К минусам такого метода относится то, что соединение получается неразъемным. И если понадобится что-то поменять, то придется полностью убирать сплавленный участок.

Кроме того, для такого способа требуется сварочный агрегат и специальные электроды. После остывания сваренную область изолируют с помощью термоусадочной трубки или изоленты.

Способ сварки

Опрессовка

Чтобы сделать опрессовку понадобится медная гильза или алюминиевая. Ее выбирают из расчета диаметра скрутки. Зачищенные провода нужно скрутить, а затем надеть на них трубку-гильзу. Ее зажимают специальными клещами. Такой вариант достаточно сложен, поэтому его применяют профессиональные электрики.

Опрессовка проводов

Клеммы для соединения проводов

Существуют разные соединители для электрических проводов и один из простых вариантов – клеммные колодки.

Клеммная колодка состоит из пластикового корпуса с запаянной пластиной или металлическим гнездом. Между пластинками или в гнездо устанавливается оголенный проводник, зажимающийся винтом. После затягивания винта следует убедиться в прочности конструкции. Для этого рекомендуется подергать проводник.

Стоит учитывать, что места соединений не изолируются, поэтому использовать клеммные колодки можно только в помещениях с нормальным уровнем влажности.

Плюсы этого способа:

• быстрота и простота применения;
• небольшая стоимость;
• не требуются специальные навыки;
• можно соединять кабели с разными диаметрами.

Из минусов стоит отметить то, что соединения в клеммных коробках необходимо периодически подтягивать.

Использование клеммных зажимов позволяет избежать соприкосновения разных материалов в проводах. Поэтому таким способом можно выполнить соединение алюминиевых и медных проводов между собой. Клеммные колодки бывают пружинными, винтовыми и ножевыми.

Для прочного соединения применяются разные варианты клемм

Как можно соединять проводку

Делают это несколькими способами. Выбор метода зависит от толщины, числа жил и металла проводника, вида изолирующего материала и условий эксплуатации соединения.

На практике провода соединяют:

1. Скруткой. Способ простой, не требует специальных инструментов — выполняется с применением плоскогубцев и ножа. Обеспечивает надежное соединение, хорошо сопротивляется вибрации. Не рекомендуется для скручивания разных по диаметру проводников. Не подходит для жил из различных материалов, многожильных кабелей.
2. Сваркой. Метод, как и клеммные зажимы, отличается надежностью, прочностью, долговечностью соединения. Обеспечивает полное сливание проводников, оптимальное сопротивление места сращивания.
3. Пайкой. Относится к надежным и прочным видам соединений. Гарантирует эффективную работу механизмов, безопасность людей, которые их эксплуатируют. Подходит для устройств, не нагревающихся сильно при работе.
4. Опрессовкой с использованием гильз. Способ, чем отличаются и соединительные клеммы, доступный для бытовых условий, простой.
5. С применением болтовых контактов. Метод обеспечивает надежное соединение жил из разного металла.
6. Винтовыми, пружинными клеммами или клеммными колодками.

Скрутка. Концы соединяемых жил зачищают, снимая изоляцию на участке длиной не меньше 5 см. Зажимают пассатижами и, выполняя вращательное движение, перекручивают. Скрутку загибают в сторону и изолируют, обматывая плотно изолентой или закрывая термоусадочной трубкой.

Watch this video on YouTube

Пайка. Начинается процесс с зачистки и скрутки проводов. Затем подвергают лужению канифолью и заполнению припоем. Последний — свинец или олово при пайке медных проводов; цинк с медью, алюминием или оловом — алюминиевых.

Сварка. Соединение проводников возможно одним из ее видов:

• лучевой;
• дуговой;
• плазменной;
• точечной;
• ультразвуковой;
• торсионной.

Метод сложный, предполагает использование сварочного аппарата, требует от электромонтажников соответствующей квалификации.

Опрессовка гильзами. В методе используют гильзы из мягкого металла. В них заводят зачищенные концы жил, затем трубку обжимают в тисках или плоскогубцами.

Соединение клеммами, клеммными колодками. Способ, наиболее легкий в реализации, обеспечивает надежный монтаж электросети. В нем используют простые клеммы для соединения с корпусом из диэлектрика и соединительного элемента из латунного сплава или меди. Метод позволяет соединять проводники из разных металлов без их непосредственного контакта.

Как монтировать клеммники WAGO

В каком-то специальном обучении как пользоваться клеммниками нет нужды. Они совершенно просты в обращении. Главное, это сделать правильный выбор, чтобы изделия соответствовали своей области применения и заданным параметрам.

Для примера рассмотрим применение прозрачной клеммы серии 773, рассчитанной на 3 провода:

• зачищаем конец около 12 мм;
• вставляем зачищенный провод в специальное гнездо до упора так, чтобы зачищенный конец полностью оказался в пластике корпуса;
• потянув провод обратно, убеждаемся в прочности соединения.

Через прозрачный пластик можно увидеть результат соединения. С тыльной стороны коннектора есть специальное отверстие для тестирования, что дает возможность с помощью тестера проверить полученный результат.

Если используется клемма с рычажком, нужно еще несколько действий:

• зачищаем провод;
• поднимаем рычажок вверх;
• вводим до упора провод:
• рычажок возвращаем в исходное положение;
• потянув провод убеждаемся в надежности крепления.

Из такого типа клемм самые удобные, это соединители 221 серии, так как рычажки у них довольно широки и легко поддаются нажатию пальцев, а эргономика продумана так, что клеммы не выскальзывают из руки при работе. Специальные метки на корпусе позволяют правильно отмерить расстояние, с которого нужно снять изоляцию, чтобы оголенный конец провода не выходил наружу.

Есть общие правила монтажа электросетей:

• клеммы нельзя устанавливать под облицовочный материал вроде гипсокартона, а установить необходимо в специальном месте для монтажа – в распределительную коробку или электрощит, чтобы можно было в любое время провести ревизию контактов, их профилактику, а при необходимости сделать оперативную замену вышедших из строя;
• перед установкой внимательно посмотреть маркировку с диапазоном сечений возможных к применению, максимальным напряжением и количеством жил, так как строгое соблюдение указанных параметров будет гарантией безопасности устанавливаемой сети и ее долгому сроку службы;
• разобраться с цветовыми маркировками проводов, для того, чтобы иметь представление, где фазовый провод, а где заземление;
• рассчитать суммарную нагрузку устанавливаемых линий, чтобы не превысить максимальную нагрузку на соединитель, поэтому после полученных результатов лучше устанавливать изделие с некоторым запасом.

Соблюдение этих простых правил помогут безопасно и надежно провести необходимые работы по монтажу любой электрической сети.

Клеммники WAGO за последнее время стали настолько популярны, что специалисты, занимающиеся электромонтажными работами, практически отказались от других способов соединения, так как простота и надежность клеммников доказана практикой.

Выводы и полезное видео по теме

Видеороликом ниже демонстрируется сравнительный анализ фирменных клеммников с продуктами, являющимися полной подделкой и достаточно широко представленных на рынке.

Рассматривается момент – как отличить фирменную самозажимную клемму от подделки:

Устройства самозажимного действия, при помощи которых организуется электрическое соединение, являются удобными и практичными. Но при всех преимуществах таких аксессуаров, их применение несколько ограничено технико-эксплуатационными параметрами.

Но развитие подобных устройств активно продолжается. Не удивительно, если в ближайшее время будут появляться своего рода универсальные клеммы для работы в разных условиях.

Расскажите о том, как ремонтировали или модернизировали электросеть, используя зажимные соединители. Поделитесь технологическими нюансами, которыми стоит воспользоваться начинающим электрикам. Оставляйте, пожалуйста, комментарии в находящемся ниже блоке, публикуйте фото и задавайте вопросы по теме статьи.
