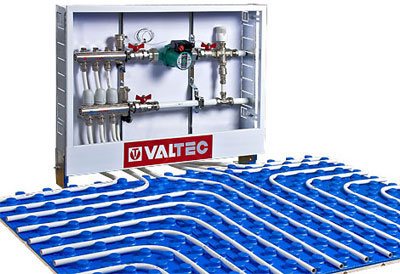

Устройство коллектора для теплого водяного пола

Этапы проектирования

Для создания водяной системы нагрева поверхности пола необходимо выполнить предварительные расчеты. Только на основе полученных данных подбирается материал и разрабатывается технологическая схема их монтажа. Благодаря профессиональному подходу компании, водяные теплые полы Валтек могут иметь несколько вариантов комплектации.

На первом этапе необходимо рассчитать оптимальную тепловую мощность системы. Она будет зависеть от диаметра труб, температурного режима работы и наличия основного отопления. Также учитывается материал изготовления верхнего защитного слоя (бетонная стяжка) и тепловые потери помещения.

На практике расчет водяного теплого пола представляет собой довольно сложную операцию. Поэтому с целью упростить этот этап проектирования принято пользоваться следующими параметрами:

• При хорошей теплоизоляции помещения требуемая номинальная мощность нагрева может составлять от 90 до 150 Вт/м². Для «мокрых» помещений (ванная, кухня) она будет выше, для жилых комнат – в районе 100 Вт/м².
• Расстояние между трубами (шаг укладки) регулирует мощность системы. Обычно он составляет от 150 до 300мм. Чем больше дистанция между магистралями, тем ниже удельная мощность нагрева.
• Диаметр труб. Большая площадь сечения влечет за собой увеличение площади обогрева. Но вместе с этим количество теплоносителя также возрастает. Поэтому принято применять трубы диаметра от 14 до 20 мм.

Зная эти требования можно составить оптимальный чертеж, на основании которого будет укомплектован водяной теплый пол. Схема представляет собой план помещения, на котором указываются срок прокладки магистралей, место монтажа управляющих и распределительных элементов и подключение к отопительной системе.

Монтаж коллектора для теплых полов

При выборе коллектора следует отталкиваться от количества контуров, входящих в систему водяного теплого пола. В коллекторе коллектор для теплых полов должно быть достаточно выводных отверстий для этого. Этот прибор отвечает за настройку теплого пола и его регулировку. В составе коллектора должны присутствовать запорные клапаны. Устройство регулировочного клапана предусмотрено в некоторых приборах. Посредством этих клапанов осуществляется корректировка расхода воды для каждого поворота трубы. Путем регулировки можно обеспечить равномерность прогрева помещения.

Установка прибора выполняется в специальном шкафчике, у которого толщина составляет 12 см. При выборе размеров коллекторного ящика исходят из габаритов всех элементов коллектора для теплых полов, а также дополнительных элементов, которые он имеет:

• датчиков давления;
• воздухосливов;
• воздухоотводов.

Следует знать, что после монтажа коллекторной группы в ящике должно остаться место, которое используется для загиба от водяных труб всех контуров.

Работы по монтажу системы начинаются именно с установки коллектор для теплых полов в шкафчике. Он должен быть расположен таким образом, чтобы одинаковой длины были трубы от каждой комнаты. В отдельных случаях для размещения шкафчика выбирают место, максимально приближенное к самым крупным контурам. Монтаж шкафчика для коллектора может быть произведен в стену. Однако не следует выполнять углубление в несущих стенах.

Закрепить шкафчик следует таким образом, чтобы он находился выше уровня теплого пола. При этом должен быть исключён отвод трубы от коллектора вверх. Только в этом случае можно обеспечить правильную работу системы воздухоотвода.

Необходимость коллекторного шкафа

Шкаф для коллектора теплого пола нужен, чтобы спрятать от посторонних глаз сам коллектор. Там происходит стыкование нагревательных труб и прочих деталей теплоснабжения. Также здесь установлены устройства для регулирования.

После монтажа короба в него запускают трубы подачи, возврата. Вводная труба поставляет горячий теплоноситель, который подают от котла. Возвратная собирает воду, отдавшую свое тепло в процессе отопления нагревательной системе. Она возвращается к котлу, где опять нагревается. Так происходит циркуляция в отопительной системе.

Постоянное движение теплоносителя обеспечивается циркуляционным насосом. В коллекторном шкафу на каждую трубу ставят запорный кран. Если возникает ситуация, когда надо убрать из общей системы теплоснабжения пару помещений, обогрев остальных территорий не страдает. Единственное, что следует сделать – перекрыть два крана.

Принцип работы устройства в сборке

Существует несколько рабочих схем сборки распределительного узла, но принцип работы устройства от этого практически не меняется. Рассмотрим один из стандартных вариантов сборки, при котором коллектор на тёплый пол укомплектован:

1. Отсечными кранами на распределительную гребёнку и обратную.
2. Кранами для слива рабочей среды с подающей линии и обратной.
3. Трёхходовым клапаном.
4. Циркуляционным насосом.
5. Манометром.
6. Расходомерами для каждого контура.
7. Ручными регулирующими клапанами для каждого контура.

Регулировка подачи рабочей среды

Расходомеры (ротаметры) дают возможность обеспечить равномерный нагрев петель безотносительно их протяжённости, даже если к гребёнке подключены контуры, заметно различающиеся по длине и гидравлическому сопротивлению.

Для коротких трубопроводов регулируют подачу жидкости путём уменьшения проходного отверстия, для длинных веток – наоборот, увеличивают интенсивность потока. Данный параметр определяется по шкале балансировочного ротаметра для каждого контура, после чего производится настройка пропускной способности расходного клапана.

Регулируемые расходомеры устанавливаются на подающую гребёнку лишь в том случае, если она снабжена ручными клапанами для регулировки. В них нет необходимости, если:

• к коллектору подсоединены ветки одинаковой длины, и регулировка распределённых потоков не предусмотрена;
• коллекторный блок оборудован автоматическими регулирующими клапанами с сервоприводами – в таком случае автоматика управляется электронным термостатом и ручное выравнивание нагрева веток не требуется.

В составе коллекторных блоков с автоматическими регулирующими клапанами могут использоваться расходомеры без функции регулировки. Эти устройства монтируются не на верхнюю часть гребёнки, а между выходом трубопровода и отводом для его подсоединения.

Регулировка температуры рабочей среды

Если отбор теплоносителя для тёплого пола производится из высокотемпературной радиаторной системы, регулировка температуры рабочей среды осуществляется в два этапа. На первом этапе жидкость из первичного контура проходит через насосно-смесительный узел либо смесительно-регулировочный блок. К нагретому теплоносителю подмешивается остывший, что позволяет понизить его температуру с 60-90°С до рабочих 35-50°С.

Смесительный узел для тёплого полаВажно! Если в доме устанавливается несколько коллекторных блоков для тёплого пола, достаточно монтажа одного общего насосно-смесительного узла для их обслуживания. Это заметно снизит расходы на обустройство отопительной системы.

Настройка коллектора теплого пола: этапы, особенности регулировки

Для этого можно обойтись без вычислений, просто выставив насос на минимальном обозначении и постепенно подкручивая его в случае нехватки давления для циркуляции жидкости;

регулировка насоса

1. перепускной клапан выставляется с давлением на 5-10% меньше, чем у насоса, и может открываться только в случае нагнетания насосом критической точки давления в случае отсутствия расхода воды;
2. сбалансировать ветки теплого пола (закрыть клапан первичного контура при помощи шестигранного ключа до упора, открыть все балансировочные клапаны до максимума и проверить показатели индикационным расходомером, в случае отклонения показателей в одной из веток — подкрутить клапан до нужного расхода);

настройка перепускного клапана

Преимущества системы Валтек

• Исключительно надежны. Высококачественные материалы и крепежные элементы, комплектация системы изготовленными самим производителем блоками и модулями практически исключают вероятность ошибок при выполнении расчетов и проектировании, что уже говорит о гарантированной стабильности и эффективности работы без риска протечек.
• В линейке продукции компании представлено все, что необходимо для установки системы отопления, включая сопутствующие материалы, для его совмещения с будущим финишным покрытием, организации гидро– и теплоизоляции. Иначе говоря, всего того, что позволит обеспечить максимальную энергоэффективность используемого пола с подогревом.
• Предприятие-изготовитель использует в производстве единые стандарты, которые обеспечивают полную совместимость всевозможных узлов конструкции, а также материалов.

Функциональные основы и базовые разновидности коллекторов

Схема работы коллектора для теплого пола достаточно проста. Теплоноситель от котла отопления поступает в подающий распределитель. Его рекомендуют размещать сверху (над возвратной гребенкой), однако, в зависимости от местных монтажных особенностей, а также разновидности подключаемого смесительного узла, он может устанавливаться и внизу. Корпус коллектора имеет от двух и более ответвлений, оборудованных соответствующей запорно-регулирующей арматурой. По каждой из веток теплоноситель перенаправляется в определенные трубопроводы ТП. Выходной конец трубной петли замыкается на возвратной гребенке, направляющей собранный общий поток к котлу отопления.

Очевидно, что в самом простом случае коллектор для водяного теплого пола представляет собой кусок трубы с неким количеством резьбовых отводов. Однако, в зависимости от того какую конечную комплектацию он получит, сложность его сборки, настройки и стоимость могут изменяться в разы. Рассмотрим для начала наиболее популярные базовые модели распределителей для водяного ТП.

С фитингами для подключения контуров

Одной из самых бюджетных, но полностью готовой к использованию является гребенка с входной/выходной резьбами и фитингами для подсоединения металлопластиковых или труб из цельносшитого полиэтилена. Одна из таких моделей изображена на фото ниже.

Рисунок 2.

С интегрированными кранами

В минимальной комплектации можно также встретить коллектор на теплый пол оборудованный двухходовыми шаровыми кранами (Рис. 3). Такие устройства не предусматривают поконтурную регулировку – они рассчитаны только включить или выключить отдельные отопительные ветки.  Учитывая, что система теплый пол приобретается и устанавливается для повышения комфорта проживающих, который обеспечивается точной подстройкой системы, целесообразность использования таких гребёнок имеет сугубо выборочный характер. На фото представлен подобный коллектор на три контура с интегрированными двухходовыми шаровыми кранами.

Приобретая указанные бюджетные варианты распределителей, следует учитывать, что их использование требует фундаментальных знаний, а также большого опыта в монтаже систем отопления. Кроме того, закупочная экономия является довольно условной, так как всё дополнительное оборудование придется докупать отдельно. Практически упрощенные коллектора для теплого водяного пола без доработки подходят только для вспомогательных систем на одну-две петли небольшой протяженности. Годятся они и для нескольких контуров, но имеющих идентичные тепловые и гидравлические характеристики. Ведь конструкции таких гребенок не предоставляет технической возможности установки контрольно-регулирующего оборудования непосредственно на каждую ветку.

Рисунок 3.

С регулировочными вентилями

Следующий уровень, как по стоимости, так и по функциональности – это распределительный коллектор для тёплого пола с регулировочными вентилями. Такие устройства, эксплуатируясь в ручном режиме, уже могут обеспечить настройку интенсивности подачи теплоносителя по отдельным отопительным контурам. Для них в большинстве случаев существует техническая возможность установки на них вместо ручных вентилей исполнительные устройства с сервоприводами. Приводы могут подключаться либо непосредственно к электронным термодатчикам, установленным в помещениях, либо к центральному программируемому устройству контроля. На рисунке 4 показан пример гребенки с регулировочными вентилями.

Рисунок 4.

 Сборка из подающего и обратного коллекторов

К эконом варианту коллектора для теплого водяного пола относятся также и спаренные сборки из подающего и обратного распределителей (Рис. 5). В них уже могут быть предусмотрены дополнительные монтажные отверстия или установлены краны Маевского, группы безопасности, быстроразъемные резьбовые «американки» для удобства подключения к первичным контурам отопления или смесительному узлу.

Рисунок 5.

Зачем нужен расходомер

Теоретически вполне можно обойтись без монтажа в коллектор расходомера. Однако если не установить это устройство, то:

• В разных помещениях температура будет разной;
• Возможен перерасход электроэнергии на нагрев воды в системе;
• Разные контуры будут прогреваться неравномерно.

Можно привести простой пример: ванная комната и спальня. Газовый либо электрический котел нагревает воду одинаково и для ванны, и для спальни. Но ванная комната по площади меньше спальни как минимум в 3 раза. Соответственно, в ванной комнате будет жарко, а в спальне прохладно при одинаковой подаче воды в систему теплого пола. Эта ситуация обусловлена тем, что в спальне намного больше суммарная длина пластиковых труб на площади. Именно для того, чтобы отрегулировать комфортный температурный режим во всей квартире, и желательна установка такого устройства.

Совет! При монтаже водяного теплого пола нужно стремиться делать контуры труб примерно одной длины. Это сэкономит расходы на электроэнергию и позволит точнее регулировать температуру.

Принцип работы

Устройство устанавливается на отводы обратного коллектора. При достижении заданной температуры в системе клапана коллектора сужают просвет поступления энергоносителя или перекрывают полностью. Такой принцип работы возможен при полной автоматизации системы. Для этого коллектор укомплектовывается термодатчиком.

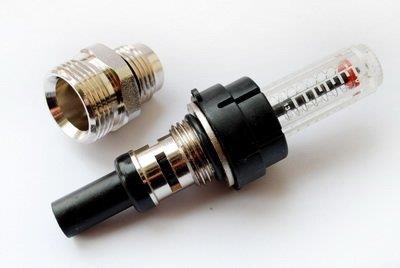

Непосредственно расходомер состоит из нескольких деталей:

• Корпус;
• Прозрачная колба со шкалой;
• Поплавок.

Колба обычно изготовлена из прочного стекла, корпус может быть пластиковым или латунным. Поплавок находится внутри колбы, он служит показателем скорости теплоносителя. Также расходомер называют поплавковым ротаметром.

В автоматическом коллекторе водяного теплого пола балансировка расхода теплоносителя осуществляется при помощи термодатчика. Если последний не предусмотрен, то ротаметр можно настроить вручную.

Соединение котла и теплого пола с использованием смесительного клапана

Изображение 2. Схема трехходового смесительного клапана.

Смесительный насос можно заменить трехходовым смесителем, который выполняет такую же функцию, только без насоса (используется при наличии хорошей циркуляции, не требующей дополнительного насоса). Установка трехходового смесителя выполняется там же, где и насосно-смесительного узла, т.е. на выходе из коллектора обратки.

Схема, в соответствии с которой должно выполняться соединение коллектора и покрытия с подогревом с использованием трехходового смесительного клапана приведена на ИЗОБРАЖЕНИИ 2.

С одной стороны коллекторы подсоединяются к трубам от обогревательного оборудования, а с другой на каждом коллекторе нужно установить разветвитель. С верхней стороны разветвителя подключают воздухоотводчик. С нижней стороны разветвителя устанавливают сливной кран.

Как собрать коллектор своими руками

Напрямую подключить теплый пол своими руками к котлу невозможно. Для этого нужен коллектор с вентилями. Он устанавливается в шкаф, а от него начинается разводка трубопроводов. К коллектору обеспечивается доступ только одного человека, который будет обслуживать систему.

Ассортимент коллекторов в магазинах довольно большой, но часто трудно выбрать подходящий для своей системы отопления. Кроме того, распределительный прибор нужен на каждом этаже частного дома, что приводит к значительному росту расходов. Самодельный коллектор для теплого пола является правильным решением, позволяющим сэкономить значительную долю средств.

Подключение

Поскольку у отопления есть подающая и возвратная ветки, коллектор должен состоять из подключенных к ним двух гребенок. В местах соединений устраиваются ответвления для слива воды и удаления воздуха из труб.

Коллектор собирается по числу подключаемых петель. На каждом выходе, расположенном сверху или снизу гребенки, устанавливаются краны, обеспечивающие отключение отдельных контуров при работающем остальном отоплении. Расстояние между ними рекомендуется сделать 10-20 см.

Изготовление коллектора

Перед тем как собрать коллектор для теплого пола надо разобраться с назначением каждого элемента. Гребенки рекомендуется делать своими руками из трубы квадратного сечения. К ним привариваются круглые патрубки с резьбой для подключения к котлу и к контурам. Для этого сначала делается разметка, потом высверливаются отверстия, а затем крепятся патрубки. Все места соединений тщательно обвариваются. На одном из торцов делается заглушка.

Окалину сбивают, коллектор зачищают и красят масляными составами. На рис. ниже изображен простой коллектор на 3 петли. В красный цвет покрашены гребенка и трубы подачи теплоносителя из котла, а синим – обратные, по которым охлажденная вода поступает на подогрев.

Распределительный коллектор, сделанный своими руками

Сверху на гребенках подключаются воздухоотводчики, а в нижней части устанавливаются заглушки для сброса шлама. Каждый контур можно перекрыть вентилями, которые также служат для регулирования температуры и давления.

Распределительный коллектор предназначен для управления небольшой системой, служащей дополнительным отоплением. Он будет значительно сложнее, если его использовать для системы основного отопления в большом доме.  Сборка коллектора из полипропиленовых труб намного проще, но таким образом изготавливаются простейшие модели.

Коллектор своими руками из полипропиленовых труб

Сборка коллекторного узла

Коллектор теплого пола содержит приспособления, обеспечивающие эффективную работу системы. На каждом контуре обязательно должны быть управляющие вентили. Для сложной системы целесообразно установить автоматические регулировочные клапаны.

Обычно они работают в постоянном режиме, расход теплоносителя изменяется только на главном подающем входе. Для площади дома до 200 м ² используют двухходовые клапаны. Их преимуществом является плавная регулировка. Клапаны часто забиваются. Поэтому их устанавливают на разъемных муфтах («американках»), чтобы можно было снимать для чистки.

Более сложным устройством является трехходовой клапан. Он обеспечивает смешивание потоков прямой и обратной подачи воды, поддерживая на выходе заданную температуру. Внутри него расположена подвижная перегородка, регулирующая подачу воды из двух входных труб. Устройство используется во всех сложных системах с автоматическим регулированием работы большого количества контуров. Его достоинством является значительная пропускная способность.

При малейшем повороте крана температурный режим системы изменяется. Регулировка может быть ручной и автоматической. Трехходовой кран часто совмещают с сервоприводом, работающим от датчика температуры воздуха на улице. При изменении погоды температура в помещениях поддерживается постоянной. Как только происходит похолодание, сигнал от датчика погоды поступает в блок управления и температура теплоносителя повышается.

Назначение и виды

Теплый водяной пол отличается большим количеством контуров труб и невысокой температурой циркулирующего в них теплоносителя. В основном требуется нагрев теплоносителя до 35-40°C. Единственные котлы, которые способны работать в таком режиме, — конденсационные газовые. Но они устанавливаются редко. Все остальные виды котлов на выходе выдают боле горячую воду. Однако ее с такой температурой в контура запускать нельзя — слишком горячий пол это некомфортно. Чтобы снизить температуру и нужны узлы подмеса. В них, в определенных пропорциях, смешивается горячая вода с подачи и остывшая из обратного трубопровода. После чего, через коллектор для теплого пола, она подается на контура.

Коллектор для теплого пола со смесительным узлом и циркуляционным насосом

Чтобы во все контура поступала вода одинаковой температуры она подается на гребенку теплого пола — устройство с одним входом и некоторым количеством выходов. Подобная гребенка собирает остывшую воду с контуров, откуда она поступает на вход котла (и частично идет в узел подмеса). Это устройство — гребенки подачи и обратки — называют еще коллектором для теплого пола. Он может идти с узлом подмеса, а может — только гребенки без какой-либо дополнительной «нагрузки».

Материалы

Коллектор для теплого пола делают из трех материалов:

• Нержавеющей стали. Самые долговечные и дорогие.
• Латуни. Средняя ценовая категория. При использовании качественного сплава служат очень долго.

• Полипропилена. Самые дешевые. Для работы с невысокими температурами (как в данном случае) полипропилен — неплохое бюджетное решение.

  Коллектор для теплого пола на 6 контуров

При установке к подающей гребенке коллектора подключаются входы контуров теплого пола,  к гребенке обратного трубопровода — выходы петель. Подключаются они попарно — чтобы проще было регулировать.

Комплектация

При устройстве водяного теплого пола рекомендуют делать все контура одной длины. Необходимо это для того, чтобы теплоотдача каждой петли была одинаковой. Жаль только что этот идеальный вариант встречается нечасто. Намного чаще отличия по длине есть, причем существенные.

Для выравнивания теплоотдачи всех контуров на подающей гребенке ставят расходомеры, на обратной гребенке — регулировочные вентили. Расходомеры — это устройства с прозрачной пластиковой крышкой с нанесенной градуировкой. В пластиковом корпусе находится поплавок, который отмечает с какой скоростью движется теплоноситель в данной петле.

Понятно, что чем меньше проходит теплоносителя, тем прохладнее будет в комнате. Для корректировки температурного режима изменяют расход на каждом контуре. При такой комплектации коллектора для теплого пола делают это вручную при помощи регулировочных вентилей, установленных на обратной гребенке.

Расход изменяют поворотом ручки соответствующего регулятора (на фото выше они белого цвета). Чтобы проще было ориентироваться, при монтаже коллекторного узла, все контура желательно подписать.

Расходомеры (справа) и сервоприводы/сервомоторы (слева)

Такой вариант неплох, но регулировать расход, а значит, и температуру приходится вручную. Это далеко не всегда удобно. Для автоматизации регулировки на входах ставятся сервоприводы. Они работают в паре с комнатными термостатами. В зависимости от ситуации, на сервопривод подается команда закрыть или открыть поток. Таким способом поддержание заданной температуры автоматизируется.

Схемы укладки водяного контура

Если монтаж теплых водяных полов осуществляется по накатанной, традиционной технологии в четкой последовательности, то укладка греющей трубы может выполняться в различных вариациях. Основная цель, которую преследуют при оборудовании греющих полов, заключается в равномерном обогреве всей площади отапливаемого помещения. Укладывать трубопровод просто так, как захочется, значит заведомо создать проблемные зоны во всей конструкции. Теплоноситель по мере расхода имеет свойство быстро терять температуру, поэтому трубы необходимо уложить, начиная от стен, далее двигаясь к входу в помещение или к его центру. Для этого специально разработанные оптимальные схемы укладки водяного контура, каждая из которых имеет свои особенности.

Смесительный узел и коллектор являются началом всей системы отопления. Водяные контуры подключаются в четкой последовательности. Начало трубопровода – к входному патрубку, конец трубы присоединяется к обратному клапану.

Можно смонтировать теплый пол своими руками, водяной, контур которого будет укладываться следующим образом:

• монтаж трубы по схеме змейка»
• укладка трубопровода по схеме улитка;
• комбинированная схема.

При оборудовании отопления в угловых комнатах используется схема укладки трубы для усиленного обогрева.

В каждом отдельном случае можно говорить о преимуществах той или иной схемы. К примеру: улитка является самой простой схемой. Изгиб трубы здесь достигает 900, тогда как в змейке греющая труба будет изогнута на 1800.

Там где отапливаемые помещения имеют линейный уклон, лучше монтировать трубу по схеме «змейка». Трубопровод укладывается по направлению от смесительного узла в сторону уклона. Воздушные пробки в таком варианте легко удаляются, чего не скажешь о трубе, уложенной по схеме «улитка». В помещениях с уклоном удаление воздушных пробок может быть проблематичным.

Для помещений большой площади, где требуется для обогрева использовать несколько водяных контуров одинаковой длины, схема укладки трубопровода «змейка» очень удобна. Благодаря такому способу монтажа можно добиться сбалансированной работы всей системы отопления.

Уложенные на подготовленное основание греющие трубы подключаются к коллектору, распределяющего подачу теплоносителя в систему. Распределительный шкаф вместе со смесительным узлом устанавливается либо в отапливаемом помещении, либо рядом с ним, что существенно снижает количество труб и расход другие материалов. Изгибы водяной трубы в месте подключения к коллектору зашиваются в специальный защитный короб.

В каждом отдельном случае следует придерживаться определенного порядка укладки водяной трубы. При работе со схемой улитка, труба сначала укладывается по периметру стен, после чего от самой дальней стены следует поворот. В обратном направлении труба укладывается по спирали, достигая центра отапливаемого помещения. Для схемы змейка укладка водяного контура происходит следующим образом. Труба ложится по периметру стен, после чего в обратном направлении делаются равномерные изгибы.

Используемые в ряде случаев комбинированные схемы монтажа греющих труб для теплых полов, предполагают одновременное использование обоих вариантов. Одна половина помещения может быть отапливаемая водяным контуром, уложенным по схеме змейка, тогда как другая часть помещения будет отапливаться трубой, смонтированной по схеме улитка.

Теплоизоляция

Выбор материалов для теплоизоляции осуществляют, ориентируясь на такие параметры, как:

• тип пола;
• площадь комнаты;
• предназначение устанавливаемой системы обогрева.

При выполнении работ в помещении, в котором уже проведено централизованное отопление, теплый пол будет выступать как дополнительный источник тепла. Поэтому при выполнении работ по теплоизоляции можно использовать вспененный полиэтилен.

Если установка теплого пола будет производиться в комнатах двухэтажного дома, в котором отапливаемым является помещение нижнего этажа, то достаточной мерой для утепления будет укладка листов пенополистирола слоем толщиной от 25 до 40 мм. Или же можно использовать другой утеплитель такой же толщины.

При устройстве «теплого» пола в квартире, расположенной на первом этаже, при условии, что под ним в подвале нет отопления, для создания слоя теплоизоляции используют керамзит в качестве засыпки, а поверх него выполняют укладку пенополистирола. Также можно выполнять монтаж специального утеплителя, который предназначен именно для теплого пола. Особенность такой теплоизоляции состоит в том, что материал с внутренней стороны имеет проемы для укладки труб.

Когда слой утепления смонтирован, переходим к следующему шагу, который предполагает монтаж арматурной сетки. Она необходима для закрепления стяжки, посредством которой будет удерживаться вся система.

К арматурной сетке после завершения укладки можно прикрепить трубы, используя стяжку. Если у владельца нет возможности использовать арматурную сетку, то для закрепления труб применяются специальные полосы для крепежа.

Правила установки коллектора для теплого пола

Мы предлагаем схему, руководствуясь которой можно самостоятельно установить коллектор. Однако на просторах интернета их представлено великое множество. Мы размещаем ту, которая доступно показывает, как нужно соединить самые важные части системы – трубопровод, распределительный узел и котёл.

Видео инструкция по установке

Предлагаем ознакомиться с видео инструкцией по установке коллектора тёплого пола. Надеемся, ролик поможет вам самостоятельно установить коллектор для тёплого пола и узнать больше деталей о монтаже устройства.

https://youtube.com/watch?v=TcvQPTzKJRs

Коллекторный шкаф представляет собой небольшой стальной шкафчик с дверцей, параметры которого 60 х 40 х 12 см. И для начала следует выбрать место для его монтажа. Если толщины стены достаточно, то в стене проделывается ниша, в которую и помещается шкаф. Если же толщина стены не позволяет, коллекторный шкаф монтируется снаружи. Наиболее удачное место – середина комнаты, у самой поверхности напольного покрытия.

Важно, чтобы поверхность стены была ровной и гладкой. В ином случае возможны перебои в работе системы

Почему же именно у поверхности? Дело в том, что шкаф скрывает саму систему, в нем же происходит стыковка уложенных в пол нагревательных труб с подающей и возвратной трубами.

На каждую трубу, которая отходит от коллектора и входит в него, монтируют запорный вентиль. Он ограничивает поступление жидкости по трубам или же отключает отопление в комнате вовсе. Вентиль позволяет отключить отопление в одной из комнат, например, с целью экономии или ремонта. Это ни в коем случае не скажется на уюте дома, поскольку в других комнатах обогрев может происходить в прежнем режиме. Компоненты соединяются фитингами. Закрепление некоторых спаек происходит при использовании шаблонного набора: гайка, втулка и кольцевой зажим. В том случае, если диаметр элементов разный, могут использоваться переходники.

• коллектор – это, проще говоря, труба, запаянная с обеих сторон. Сбоку такой трубы имеется несколько выходов (зависит от модели коллектора). К ним подключаются трубы системы “тёплые полы”;
• настройка гребня начинается с удаления с вентиля защитного колпачка. Шестигранным ключом закрывают вентиль полностью. Далее необходимо определить число оборотов для конкретного контура. На это количество и следует повернуть вентиль. Другие контуры настраиваются таким же способом;
• на коллектор устанавливаются сливной кран (обеспечивает слив воды при повреждении системы или ремонтных работах) и воздухоотводчик (автоматически отводит воздух и избавляет от воздушных пробок);
• во избежание гидродинамического дисбаланса, на систему устанавливают термостатические клапаны и расходомеры.

Как своими руками сделать — теплый водяной пол

Ранее мы рассказывали о том как самостоятельно выполнить монтаж водяного пола, какие материалы и инструменты для этого необходимы. Подробнее об этом смотрите тут

Рекомендации и советы

Перед покупкой коллектора, подсчитайте необходимую длину труб и их расположение. Специалисты рекомендуют вместо коллектора на 12 расходометров установить 2 по 6. Этот шаг позволит выровнять давление и температуру в наиболее отдалённых уголках комнаты.

Завершив монтаж коллекторного шкафа и веток, нужно совершить пробный запуск отопительной системы. Это позволит выявить недочёты и дефекты, а также испытать непроницаемость стыков.

Более надёжными и долговечными являются модели из латуни.

Сэкономить время и нервы вам поможет покупка готового коллектора, а не его составных частей.

Коллекторная система имеет свои плюсы и минусы, и не упомянуть о них мы не можем.

Преимущества	Недостатки
Удобство в работе и управлении. Так, находясь в одной точке дома, вы можете настроить подачу и температуру теплоносителя в другой комнате	Стоимость. Коллектор чаще производится из стали, а её стоимость высока
Эстетичность	Для нагрева помещения понадобится не менее трёх часов
Длительный эксплуатационный срок (до 50 лет)	Каждая ветка, входящая в узел управления, может питать только один радиатор, поэтому потребитель покупает трубы небольшого диаметра

Дополнительные устройства

Чтобы система тёплого пола правильно функционировала, гидравлическое сопротивление в её контурах должно быть одинаковым, для чего рекомендуется монтировать петли примерно одной длины. Однако на практике такое далеко не всегда возможно сделать. Если к коллектору подключить напрямую контуры разной длины, основная часть потока теплоносителя пойдёт через наиболее короткий. Это объясняется тем, что у него самое низкое гидравлическое сопротивление.

Избежать проблемы помогают расходомеры, устанавливаемые на подающей гребёнке на каждом из патрубков, к которым подключены петли напольного отопления. Расходомеры позволяют регулировать потоки за счёт заужения и расширения просвета, через который жидкость поступает в конкретный контур. Использование расходомеров даёт возможность монтировать петли разной длины без ущерба для функционирования напольного отопления.

Блок с расходомерами на подающей гребёнкеИсточник leroymerlin.ru
