Козлы для распилки дров своими руками

Козлы для распилки дров цепными пилами

Но все же, когда мы имеем дело с большими объемами заготовки дров, то истязать себя ручной распиловкой бревен — занятие расточительное, с точки зрения временных и физических затрат. Бензиновые и электрические цепные пилы в десятки раз ускоряют процесс и уменьшают физический труд.

Но традиционные козлы для работы с ними не подходят, ввиду большого риска нанесения травм и поломки инструмента при зажиме шины пилы в распиле. Можно конечно распиливать только выходящие за габариты козел чурбаки, но при этом не добиться рационального раскроя бревен. Поэтому для работы с такими пилами придуманы другие приспособления, которые по традиции сохранили за собой старое название, хотя мало походят на своих дедушек.

Наиболее простые козлы для работы бензопилой имеют подобную конструкцию.

Тяжелое устойчивое основание и пара рожек для фиксации бревна. Что еще нужно? Распиловка происходит за габаритами конструкции, а бревно в ней удерживается ногой. Продуктивность работы невысокая, но и такие козлы вполне функциональны.

Для распиловки не толстых бревен наиболее подходящими, на наш взгляд, будут козлы подобной конструкции:

Единственным их недостатком является не распиленные бревна нижнего ряда, но для больших объемов этот недостаток конструкции не будет принципиальным. А габариты таких козел вы выбираете в зависимости от той же длины топки вашей печи, длины шины и мощности вашей пилы. Несомненным же их преимуществом является быстрая разборка, позволяющая упростить и ускорить выемку пиломатериала.

Похожая конструкция козел, но с возможностью допиливать пучки бревен до конца, за счет наличия поперечных подпорок, обеспечивающих зазор между поленницей и основанием козел, показана на этом видео, но отсутствие возможности быстрой разборки в определенной мере нивелирует это преимущество.

Хотя можно переворачивать и на торцевую сторону, правда, приложив для этого чуть больше усилий.

Для более толстых бревен подойдет похожая конструкция, но с фиксацией их в распиловочном контейнере, что не даст бревнам зажимать пилу.

Да и величина чурок, получаемых в таких козлах, может быть минимальной.

Не самый удачный, как нам кажется, но вполне работоспособный вариант приспособления для распиловки не очень толстых бревен показан на этом фото:

Самое ценное в такой конструкции козел – шаблон-упор, позволяющий выдерживать идеальную высоту чурок, что крайне важно для малогабаритных печей

Приспособление для бензопилы для продольной распиловки своими руками

Чтобы оператору было легче собрать приспособление к бензопиле для распиловки бревен, нужно подготовить и внимательно изучить детальные схемы. В первой из них нужно указать размеры всех используемых комплектующих, порядок и особенности их монтажа, а также принцип работы конструкции. Вторая схема должна отображать примерную форму уже готового оборудования – на нее оператор сможет ориентироваться во время сборки самодельной конструкции.

Изучив чертежи, можно приступать к изготовлению.

Порядок работ должен быть следующим:

В первую очередь необходимо соорудить опорную раму для приспособления. Использовать для этого деревянные или пластиковые детали нельзя, так как они легко поддаются повышенным колебаниям. Из-за этого в местах установки крепежей вскоре образуются трещины, которые приводят к увеличению крепежных отверстий. В результате болтовые и другие соединения со временем ослабевают, делая каркас еще более уязвимым перед вибрацией. Лучше всего сделать остов из старой школьной парты или предварительно обработанных антикоррозийным средством квадратных труб. Их сечение в поперечном направлении может быть разным, но не меньше 2×2 см;
Затем можно переходить к изготовлению зажимов с размерами от 50 до 60 см. При этом нужно учесть, что торцевая часть каждого из зажимов должна стать основой для монтажа поперечины. Крепить ее к конструкции лучше всего путем сварки – так она сможет выдерживать повышенные нагрузки без риска образования трещин и надломов;
Далее в средней части приваренной поперечины потребуется проделать несколько отверстий, расположенных на одинаковом расстоянии друг от друга. В дальнейшем отверстия потребуются для монтажа болтовых стяжек. Посередине поперечины необходимо создать выступ – он позволит неподвижно зафиксировать направляющую бензопилы;
Поверх шины также нужно приварить крепежные элементы

При этом важно учесть, что ширина болтовых креплений должна быть немного больше высоты используемой направляющей;
Проделав все необходимые подготовительные работы, можно переходить к окончательной сборке опорной рамы. Ее размеры и форма могут быть разными – главное, чтобы она повторяла вид готового приспособления, нарисованного ранее изготовителем

При расчете габаритов самоделки нужно учитывать размеры обрабатываемой бензопилой древесины. Если конструкция будет небольшой, то и доски получатся сравнительно маленькими. Лучшим вариантом считается сборка рамы, ширина которой будет на 10 см меньше длины;
Далее на раме приспособления необходимо закрепить 2 дополнительные детали, длина которых должна превышать 10 см. Они должны быть зафиксированы к двум сторонам рамы в перпендикулярном положении. Такая компоновка нужна для беспрепятственного монтажа стягивающих болтов и дополнительных креплений. Для этого нужно проделать еще несколько отверстий, вкрутить в них гайки и приварить их нижние части к основе. После этого к несущей конструкции потребуется приварить ручку, которая позволит оператору контролировать процесс роспуска древесины;
В конце останется установить все остальные элементы приспособления. На этом этапе очень важно придерживаться правильного порядка действий и строго соблюдать схему
Особое внимание нужно уделить фиксации шины бензопилы. Дистанция между ней и заготавливаемой древесиной может быть разной – главное, чтобы направляющая смогла быстро разрезать бревна на доски той толщины, которая нужна оператору.

После сборки приспособление для продольного распила леса бензопилой должно испытать. Вначале она должна поддаваться небольшим нагрузкам – это позволит проверить надежность ее крепежей. Если приспособление для распиловки бревен бензопилой выдерживает нагрузки от небольшой древесины, значит можно переходить к постепенному увеличению ее диаметра.

Варианты конструкций козел

Традиционный материал для козел – древесина. Однако существуют конструкции козлы, изготовленные из металла. При решении вопроса, из чего сделать козла для распиливания дров, следует исходить из следующего.

Металлическая конструкция имеет меньший вес, а срок ее эксплуатации больше, чем деревянной. Исходными комплектующими для таких козел служат металлические прямоугольные профили с минимальными размерами сторон 5 см.

Для возможности разборки козел в их конструкции следует предусмотреть болтовые, а не сварные соединения. После разборки козлы в местах хранения займут не много места.

При изготовлении металлических козел отрезки профиля скрепляются под углом 45°. Три получившиеся детали в форме косого креста скрепляются для жесткости такими же металлическими профилями по диагонали и горизонтали.

В случае затруднений при выборе материала и конструкции рекомендуется ознакомиться с размещенными в интернете фото козлов для дров.

Только что прочитанная вами статья достаточно убедительно показала, что изготовить козлы своими силами не представляет трудности.

При изготовлении козел не потребуется дефицитных, дорогих инструментов и материалов. Основная задача при их создании — устойчивость, прочность и удобство работы.

Сборка «козла»

Нарезка заготовок. Чтобы обеспечить точность реза при работе ручной ножовкой, воспользуйтесь стуслом. Опоры (6 элементов) должны быть абсолютно идентичны друг другу, для этого первый из подготовленных элементов используйте как шаблон.

Сборка конструкции займет около двух часов. Порядок работ следующий:

Шаг 1: Подготавливаются отверстия под болтовые соединения, скрепляющие Х — образные опоры. Две опоры боковыми ребрами укладывают друг на друга и выравнивают. При помощи рулетки отмеряется 70 см от нижнего торца, проводится поперечная линия. По ее центру высверлите сквозное отверстие под установку болта М80. Аналогичным образом подготавливаются оставшиеся две пары опор.

Затем каждая пара скрепляется болтом с шайбой и гайкой.

Шаг 2: Боковые доски к опорам крепятся с помощью саморезов, под которые необходимо выполнить отверстия, воспользовавшись электродрелью или коловоротом с тонким сверлом. Важно, чтобы отверстия располагались строго вертикально, это влияет на надежность конструкции – если саморез будет расположен в древесине под углом, это нарушит равномерное распределение нагрузки и в месте крепления доска может треснуть

Выполняем отверстия под крепеж на досках, которые будут соединять Х — образные опорные стойки. Первая пара досок (они будут установлены с одной стороны «козла») укладывается одна на другую и выравнивается. В соответствии с чертежом, представленным ниже, с отступом 67 мм от каждого торца в них просверливается по паре вертикальных отверстий, плюс еще одна пара отверстий – на расстоянии 145 мм от одного из торцов.

Вторая пара досок (для другой стороны козла), также укладывается друг на друга и тщательно выравнивается. Пары вертикальных отверстий сверлятся в 22 мм от каждого из торцов и в 335 мм от одного из них.

Обратите внимание: согласно общему чертежу, первая и вторая Х-образные опоры должны раскрываться в разные стороны, а третья – аналогично второй, это увеличивает жесткость системы. Между центрами ног первой и второй опоры, отрытых вправо, расстояние должно составлять 200 мм, между первой и третьей «правой ногой» — 910 мм

Шаг 3: Нижние доски каждой пары прикручиваются к Х — образным опорам, соединяя их между собой. Между нижним торцом опоры и нижним краем доски промежуток должен составлять 80 мм. Затем прикручивается верхние доски с каждой стороны «козла». Между нижним краем доски и нижним краем торца опоры промежуток должен составлять 535 мм.

Складные козлы данной конструкции достаточно прочны и устойчивы, отлично подойдут для распилки бревен, пней, толстых досок при помощи двуручной либо бензиновой пилы.

Хранить складные козлы следует в сухом помещении, чтобы избежать разрушения древесины под воздействием влаги.

Видео по теме «козел для распилки дров своими руками«:

Варианты конструкций

Своими руками можно сделать строительные деревянные леса разных типов, выбор конкретного варианта зависит от специфики предстоящих работ.

Подмости

Если планируется отделка дома легкими материалами, то вполне достаточно подмостей, для изготовления которых требуется меньше материала и времени. Известны два вида приставных конструкций, схема каждого напоминает букву Г.

Расположение строительных подмостей различается:

• в одном случае на стену упирается короткая горизонтальная часть буквы Г, а ее вертикальная часть слегка утапливается под рабочей нагрузкой в землю;
• в подмостях второго вида в стену упирается вертикальная часть буквы Г. Весь вес концентрируется на упорных элементах, верхняя часть которых загоняется в угол – место стыка двух основных брусков.

Конструкцию часто называют армянскими лесами, причем вертикальная часть в них может быть укорочена, тогда подмости приобретают вид треугольника, в основание которых упирается доска. На ней концентрируется вся нагрузка.

Несмотря на то, что подмости кажутся не очень надежными, на практике многократно доказана их прочность и удобство использования. Располагаться треугольные подмости должны через каждый метр, при наличии возможностей их прибивают к стене, если таковой нет, то фиксируют упорами. Для подстраховки место погружения упорных брусков в землю дополнительно оббивают клиньями.

Для уверенности, что подмости не сместятся вбок по стене, упоры дополнительно сшивают брусками, что увеличивает жесткость конструкции. Все упорные бруски, доски должны иметь толщину не менее 50 мм, на настил кладут доски также с толщиной не менее 50 мм. Горизонтальную поверхность прибивают гвоздями или закрепляют саморезами, иначе передвигаться по ним опасно.

Строительные козлы

Деревянные строительные леса с таким интересным названием известны всем, потому что ими часто пользуются как на стройках, так и при капитальном ремонте квартир. Удобство строительных козлов заключается в том, что они не опираются на стену, позволяют проводить обшивку сайдингом, многими другими облицовочными материалами.

Стоя на верхней части строительного козла, можно крепить как верхнюю, так и нижнюю часть панелей, затем перенести конструкцию и продолжить работу на соседнем участке стены. Между стойками таких деревянных лесов набивают поперечины, они укрепляют конструкцию, одновременно выполняют функцию лестницы. Стойки с одной стороны можно закрепить строго вертикально, что позволит поставить переносные леса близко к стене.

Подготовительный этап

В первую очередь требуется подготовить чертеж конструкции. Оптимальная высота «козла» для ручной пилки дров варьируется в диапазоне 90 — 110 см, на такой высоте не придется работать в полусогнутом положении, а значит спина будет не так уставать. В нашем случае у «козла» предусмотрены крестообразные опоры из брусков длиной в 1 метр, соответственно, распиливаемое бревно будет располагаться на высоте около 90 см.

Доски и бруски для сборки «козла» должны быть сухими, без деформаций и сучков (иначе при нагрузке они могут просто лопнуть). Чтобы конструкция успешно выполняла свои функции на протяжении долгих лет, древесину следует защитить от гниения и разного рода вредителей. Для этого деревянные заготовки, напиленные в размер, дважды обрабатывают антисептиком с перерывом на сушку. Так – же можно дополнительно покрыть заготовки водостойким лаком.

3 Металлические козлы для распила дров

Изделия из металла имеют компактные размеры, длительный рабочий ресурс, отличаются высокой надежностью. Из такого материала изготавливаются небольшие экземпляры, предназначенные для переработки малых объемов древесины, и более габаритные станки для крупного производства. Себестоимость самодельной модели при использовании отходов металлического лома невысока. Для изготовления их в домашних условиях необходимо подготовить следующие материалы, инструменты:

• профильный уголок 50х50 мм, трубу аналогичных характеристик;
• болгарку, ножовку по металлу;
• измерительную рулетку;
• мел;
• соединительные болты, сварочный аппарат.

Составляется эскиз с перечислением основных элементов и обязательной разметкой каждого из них. Конструктивное исполнение предстоящего изделия может быть разным, но чтобы придать большую стойкость, дополнительно устанавливают два профильных элемента под углом или поперечную балку основы. Например, из отрезка трубы. Во втором случае необходимо защитить зубья пилы от контакта с балкой, поэтому на завершающем этапе сборки сверху закрепляют кусок бруса.

Места крепления отмечают сваркой или болтами. Если предусмотрено болтовое соединение, то дополнительно указывают расположение отверстий. Система, собранная при помощи сварки – неразъемная, разборная система более мобильная.

Все детали отрезают согласно намеченным размерам при помощи сварки или болгарки. Чтобы предупредить скольжение, проворачивание бревен во время пила, на крайних ножках с внутренней стороны подготавливается зубчатый край. В целях безопасности дальнейших работ места реза обрабатывают, удаляя с каждой кромки окалину, заусенцы, прочие дефекты. Производится сборка изделия. Неразборные конструкции для защиты от ржавчины обрабатывают антикоррозийным составом.

Из металла можно соорудить мобильный вариант складных козел. Чем проще конструкция, тем реже случаются поломки устройства, поэтому станок этого типа изготавливается максимально просто. В сложенном состоянии он занимает мало места, удобен в хранении, транспортировке, но затрат на изготовление, сборку требуется больше.

Основным отличием является подвижность Х-образной опоры, она может складываться наподобие ножниц. Болты зажимаются не до конца, чтобы исключить их самопроизвольное откручивание устанавливается дополнительная контргайка. Зафиксировать опоры в нужном положении помогает установка ограничителя. Это может быть металлическая цепь, закрепленная на одной ноге опоры, а на другой делают крючок для ее зацепа.

Планировка козлов для работы с обычной пилой

Так как в основном используется обычная ручная пила для распиливания небольших по размеру дров, размеры козел могут быть стандартными. Используя их, хозяин сделает удобный инструмент для работы с деревом, который будет небольшим по габаритам и лёгким, но в то же время прочным. Для этого нужно взять следующий материал:

Брус размерами 10х10 см в разрезе. Этого вполне достаточно для распилки на козлах дров средних габаритов. Длина бруса равняется 1-1,2 м.
Ножки козел могут иметь меньшие размеры в разрезе. Будет достаточно взять брус 5х5 см и с длиной в 1 метр

Количество ножек – 4 штуки.
Немаловажной частью «козла» для дров являются «рога». Тут можно использовать такой же по характеристикам брус, только длиной в 36 см

Количество, необходимое для сборки – 2 единицы.
Различные варианты устройства дровяных козлов

В некоторых случаях понадобится сделать усиление под ножки конструкции. Для этого нужен брус из дерева сечением в 1 дюйм. В идеале понадобится 4 таких опоры, но при желании можно обойтись и двумя.
В качестве крепёжных элементов наилучшим образом подойдут обычные саморезы по дереву шириной в 45 мм и длиной в 100 мм. Для надёжного укрепления всей конструкции понадобится от 30 до 40 штук.
Для защиты от гниения бруса, из которого сделаны козлы, понадобиться специальная защитная краска или лак. Также необходимо приобрести морилку.

Данный список актуален для тех, кто хочет с нуля собрать своими руками всю конструкцию. Конечно, те хозяева собственных земельных участков, которые имеют остаточный материал от прошлых хозяйственных работ, могут заменить что-либо из составляющих вещью, имеющейся в наличии.

Для проведения монтажа козел своими руками понадобится следующий набор строительного инструмента:

Одна из схем конструкции козлов для распилки дров

1. Для распилки и выравнивания бруса необходима обычная ножовка поддереву.
2. Чтобы козлы, сделанные своими руками, имели ровные формы и не шатались при эксплуатации, необходимо использовать строительный уголок.
3. Для нанесения отметок на материал при планировке нужно иметь обычный простой карандаш.
4. Саморезы лучше всего закручивать при помощи шуруповёрта или крестовой отвёртки.
5. Молоток для забивания гвоздей при закреплении «рогов».
6. Стамеска.
7. Измерительная рулетка, которой будут проводиться все замеры.
8. Для покрытия готовой конструкции лаком или краской лучше всего подойдет малярная кисть размерами 4-5 см.

После подбора нужного материала можно переходить к сборке козлов. Начинать работу лучше всего с обработки бруса для основы. На нем необходимо сделать разметку будущих пропилов, которых должно быть по 6 с каждой стороны. В общей сложности пазов для крепления ножек и рогов должно выйти 12.

Пример крепления стоек козлов

Каждый из них имеет глубину в 2,5 см, чего будет достаточно для надёжного закрепления конструкции. При пропилке стоит проследить за тем, чтобы пазы были на 2-3 мм меньше чем ножки, что позволит плотно закрепить брусья. После того, как основная часть козел была обработана и установлена на ножки, можно переходить к монтажу крепёжных элементов. При помощи саморезов все составные части надёжно закрепляются.

Дальше необходимо установить усилители креплений, которые обеспечат не только дополнительную устойчивость и крепость козел, но и обезопасит рабочее место, исключив возможность расхождения ножек конструкции. Для их монтажа нужно отпилить нижнюю часть на каждой ножке таким образом, чтобы можно было установить дополнительное крепление. После окончания сборки конструкции своими руками можно переходить к нанесению защитного слоя покрытия. Обычно для обработки используют морилку. Окончательно обсохнув, козлы для дров станут готовыми к использованию.

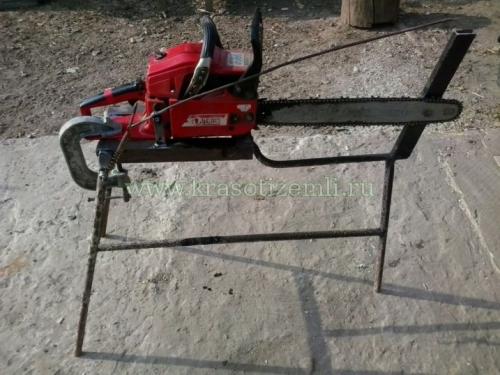

Приспособление для распиловки мелких дров. Дровопил: приспособление для нарезки дров своими руками

Заготовка дров для камина или печи отнимает много времени и сил. Даже если нарезать дрова электропилами или бензопилами, мы, конечно же, облегчаем себе труд, однако после часа таких работ от постоянной позы в наклоненном состоянии гудят руки, ноет спина.

Поэтому мной было сконструировано приспособление для облегчения распила и нарезки дров: дровопил из бензопилы. Предлагаю посмотреть мое

В чём преимущества такого приспособления как дровопил?

• не устают руки и спина;
• заметно повышается производительность заготовки поленьев;
• экономия топлива в процессе работы;
• исключается затупление режущей цепи об землю;
• приспособление переносное, поэтому его можно установить где угодно и не нужно подыскивать ровную поверхность, вся конструкция устойчива и отлично стоит на трёх опорах.
• цепь пилы удобно править, не снимая бензопилу с приспособления.

В процессе испытания и работы дровопила – приспособления, которое облегчает нарезку дров, недостатков не обнаружено, только положительные впечатления.

Как сделать дровопил – приспособление из бензопилы для нарезки дров?

Изготовить дровопил в домашних условиях не так уж и сложно. Как всегда, я использую материал, который можно найти дома. Данное приспособление (форма, размеры) было подогнано под конкретную пилу, я расскажу лишь в общих чертах как сделать такое приспособление и о принципе работы.

Понадобится:

• трубки железные;
• уголок 45 мм;
• пруток диаметром 6 мм, длиной 80 мм;
• шайбы;
• болгарка;
• дрель;
• пружина или амортизатор любой резиновый;
• разметочный инструмент.

Я не стал делать приспособление разборным, хотя для компактности при перевозке вполне можно решить и этот недостаток.

Основной каркас приспособления для распиливания дров бензопилой представляет собой прямоугольник, был сделан из металла и сварен электросваркой из трубок и основания из 45-го уголка. Конструкция может быть и деревянной, сделанная из доски и брусочков для ножек. Размеры могут быть произвольные, поэтому я не стал делать чертежи.

Режем уголки примерно по размеру подошвы бензопилы.

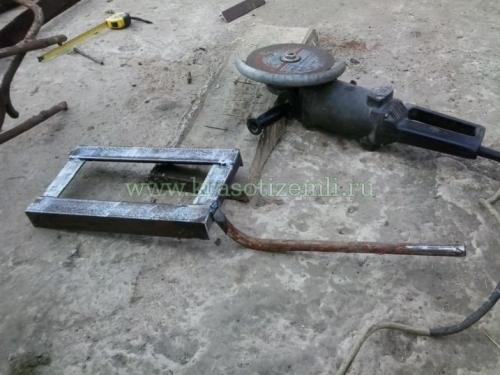

Свариваем уголки между собой.

Привариваем трубку (как вариант – металлическая ножка от старого стула).

Выставляем передний упор возле звездочки шины.

Свариваем трехногую конструкцию и распираем ее распорками.

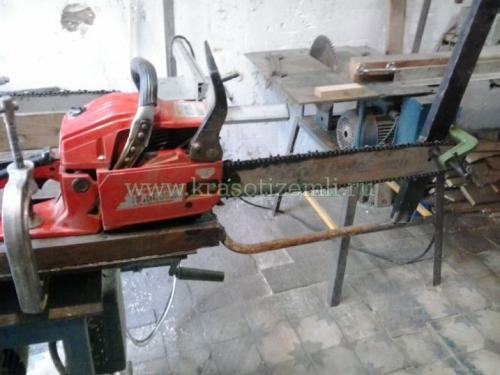

Устанавливаем бензопилу на конструкцию и крепим рычажной механизм подачи бревна.

Между шиной и упором прокладываем шайбы, чтобы не терлась цепь.

Пилу можно зажать струбциной.

Спереди зажимаем к упорной планке болтами шину.

Пошаговая инструкция по изготовлению пильных козлов

Работа по изготовлению козлов для распилки дров начинается с заготовки отверстия под болты. Для этого необходимо положить две опоры друг на друга (боковыми ребрами) и на отметке в 70 см от нижнего края высверлить отверстия.

Далее между ними необходимо установить болт М8 с полукруглой шляпкой.

Нужно провести соединение первой пары ножек, затянуть болт, установить шайбу и гайку.

Повторить процедуру для еще двух опорных пар. Далее работа проводится по следующей схеме:

1. С помощью электролобзика распиливается доска, заготовленная для скрепления ножек. Если доски заготавливались согласно заданным параметрам (с шириной по 7-8 см), их распиливание проводить не нужно.

2. На паре досок, располагаемых с одной стороны козла, следует просверлить по два вертикальных отверстия на расстоянии 67 мм с каждого края (см. чертеж козла). Дополнительно высверливаются отверстия с одной из сторон на расстоянии 245 мм.

3. На второй паре досок нужно заготовить следующие пары вертикальных отверстий: на расстоянии 22 мм от края с обеих сторон, на расстоянии 335 мм от одного края.

4. Подготовленные доски, заранее разбитые по парам, прикручиваются к ножкам: нижние на расстоянии 80 мм от края, верхние на расстоянии 535 мм от края (см. схему деревянного козла). Указанные отступы отмеряются до крайней нижней линии доски.

При парном прикручивании важно соблюдать совпадение отступов. Смещение точек фиксации для левой и правой поперечины исключает их прикручивание к одному брусу, чем повышает прочность конструкции

Материалы и инструменты

Прежде чем приступать к выполнению работ, необходимо обзавестись материалами и инструментами. Сначала давайте рассмотрим, как создать деревянного козла. Для этого понадобится брус сечением 100х100 и длиной 110 сантиметров под основу. Для «рогов» и «ног» берут брус сечением 50х50 длиной 36 и 110 сантиметров соответственно. Также желательно позаботиться об усилителях «ног», которые придадут устойчивости. Для этого понадобится дюймовая доска. Желательно взять две, каждая — по 130 см.

Что же касается инструмента, то его понадобится немного, и он найдется у каждого. Для выполнения работ необходимы молоток, стамеска, а также ножовка. Придется купить 25-35 саморезов, если, конечно, их у вас нет. Помимо всего этого, желательно при себе иметь строительный уголок с карандашом, что позволит выполнить работу более точно. Не обойтись без отвертки, хотя предпочтительнее шуруповерт.

Козлы для работы с ручной пилой

Чаще всего для заготовки древесины используют обычную пилу, это позволяет распиливать чурки небольшого размера. Козлы для таких целей могут иметь стандартные габариты. Для сборки такой конструкции понадобятся следующие материалы:

• Брус сечением 100 на 100 мм. Такой толщины древесины хватит для создания устойчивой конструкции. Длину материала берут от 1 до 1.5 метров.
• Брус для ножек меньшего диаметра. Для опор подойдет материал от 50 на 50 м в разрезе и метр длиной. Всего ножек у козел будет 4.
• Материал для крестовин. «Рога» конструкции делают из бруса 10 на 10 см. Некоторые конструкции нуждаются в усиленных ножках. Для них используют брус сечением 30 на 30 мм и более. Для устойчивости понадобится 4 опоры, но можно оставить всего две.
• Крепежи. Лучше всего для соединения деталей использовать саморезы. Диаметр шляпки берут в 45 мм, а длину в 100 мм. Для всего изделия потребуется около 40 крепежей.
• Покрытие. Чтобы брус долгое время оставался целым, его необходимо пропитать лаком или другим защитным составом.

Материал потребуется для домовладельцев, у которых нет стройматериала на участке. Те, у кого остались обрезки бруса или труб от других работ, могут использовать их в сборке козел.

Для создания конструкции потребуется следующий набор инструментов:

• ножовка для распила бруса;
• уголок для выравнивания частей конструкции;
• карандаш для нанесения разметки;
• молоток или шуруповерт;
• рулетка;
• финишное покрытие и кисточка.

Когда материал закуплен можно начинать сборку. Каркас козел изготавливают, начиная с обработки древесины. Для этого при помощи рулетки и карандаша делают разметку мест распила. Их нужно сделать по 6 с каждой стороны. Всех пазов для соединения ножек и крестовин получится 12. При сечении бруса 100 мм глубину паза делают в 25 мм, этого хватит для прочного крепления. При распиле пазов следите за тем, чтобы они были на пару миллиметров меньше ножек. После разметки и проделывания пазов все детали собирают в единую конструкцию.

После сборки устанавливают усилители крепежей, они усиливают прочность конструкции и делают работу более безопасной. Для этого отпиливают низ у каждой ножки так, чтоб хватило места для установки нового крепления. После сборки изделия его обрабатывают защитным составом. Для этого используют лак или морилку. Когда конструкция высохнет – ее можно эксплуатировать.

Другие варианты козел

Наибольшее распространение для распиловки одиночных толстых бревен цепными пилами, получили различные конструкции козел с фиксацией задней части бревна.

Именно таких, кроме крестообразных, больше всего выпускается промышленно.

Их конструкции настолько просты, что в подробных описаниях не нуждаются, все видно на фото. Такие козлы для распилки дров своими руками может сделать любой домашний мастер, мало-мальски умеющий держать в руках инструмент. Здесь главное — умение соразмерить габариты опорной площадки величине и весу распиливаемых бревен. Она может иметь и не прямоугольную форму, а то и вовсе заменена упорами. Понравилась своей простотой и минимализмом такая конструкция козел.

Или вот такой вариант, рассчитанный для очень толстых, но не длинных бревен:

И напоследок мы представим очень удачную для домашнего изготовления деревянную конструкцию, также гарантированно обеспечивающую отсутствие заклинивания пилы за счет малой ширины между упорами козел в месте распила.

В таких козлах бревно укладывается с одинаковым вылетом по бокам для устойчивости, и распиливается посредине. Далее так же поступают с полученными кусками.

Во всех случаях при самостоятельном изготовлении козел, высоту вы выбираете индивидуально, чтобы, в первую очередь, было удобно вам.

Уважаемые читатели, если у вас остались вопросы, задавайте их, используя форму ниже. Мы будем рады общению с вами;)

Козлы для пилки дров своими руками? Легко! Хорошие хозяева заранее заботятся о том, чтобы у них было достаточно дров в запасе на зиму. Для их заготовки у вас должен быть незаменимый инструмент всех владельцев частных домов – козлы для пилки дров.

Это достаточно простая конструкция, которая должна быть на даче у каждого, чтобы было удобно обрабатывать , делать заготовку дров и с точностью до миллиметров распиливать металлические планки или деревянные доски.

Сделать козлы своими руками достаточно просто, и с этим справится даже тот, у кого нет никаких специальных навыков.

Виды

Чтобы сделать классический вариант такого оборудования для распиловки, потребуется любой из материалов:

Несмотря на то, что конструкция сама по себе простая, козлы для распиловки можно отнести к разряду станков. По этой причине при изготовлении следует соблюсти некоторые условности, одной из которых является наличие чертежа или плана, по которому будет производиться сбор. При планировке стоит подписать все размеры, это же относится даже к самым малым деталям.

Критерии выбора

Главное, на что следует обращать внимание при сборке, это размеры. На это будет влиять:. От того, какие будут выбраны размеры, будет зависеть все потраченное на работу время

Лучший вариант – сделать станок высотой от 0,9 до 1,1 м. Так, человек, который будет работать, не будет слишком сгибать спину, а руки будут расположены горизонтально. Работать будет просто, и нагрузка на спину будет уменьшена

От того, какие будут выбраны размеры, будет зависеть все потраченное на работу время. Лучший вариант – сделать станок высотой от 0,9 до 1,1 м. Так, человек, который будет работать, не будет слишком сгибать спину, а руки будут расположены горизонтально. Работать будет просто, и нагрузка на спину будет уменьшена.

Особенности использования инструментов при работе на козлах

Если вы планируете обрабатывать древесину при помощи обычной двуручной пилы, то вам обязательно потребуется надежная опора для второй. По этой причине при планировке позаботьтесь о наличии таких элементов. Доступный вариант – создание упора из лесины, что даст вам преимущество в виде установки опоры в любом месте. При использовании механизированного инструмента вроде бензопилы, позаботьтесь о крепкой поверхности на козле.

Козлы для пилки дров бензопилой обладают своими особенностями, так как есть отличия в правилах эксплуатации, которые влияют на безопасность рабочего. В этом случае вам нужно будет заранее позаботиться о месте для свободного висения материала, который будет распилен. Так вы сможете избежать зажима инструмента распиливаемым полотном.

Конструкция для ручного распила

Долгие столетия козлы практические не изменялись. Мастера только подстраивали ширину и высоту изделия под собственный рост и размер бревен. Раньше древесину пилили парой при помощи двуручной пилы.

Процесс распила при работе вдвоем контролировался свободной рукой. С обоих сторон рабочие придерживали концы бревна, направляя его или надавливая для более удобной работы. При распиле больших стволов их допиливали немного глубже середины и прокручивали на другую сторону. При таком разрезе спил мог иметь неровный край, что отягощало колку.

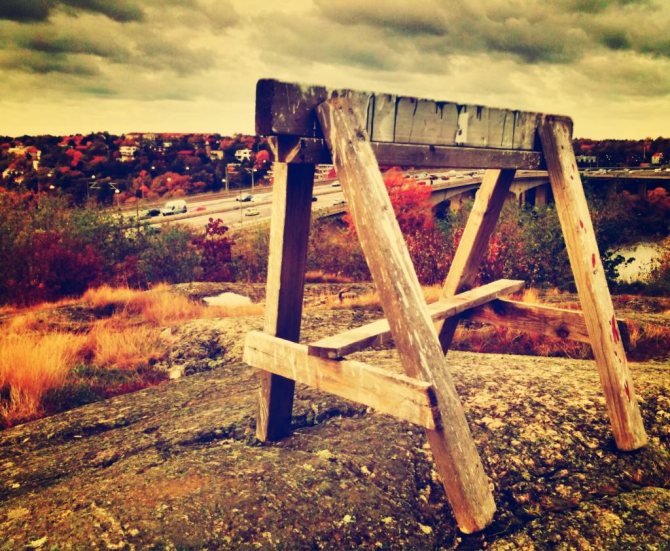

Традиционные козлы для дров делались из крестообразных стоек. Их располагали на расстоянии, равной двойной топке печки, для которой пилились дрова.

Такие изделия до сих пор можно встретить в обиходе, но они все же претерпели некоторые изменения. На них добавили еще одну крестовину, которая позволяет зажимать дрова. На таких козлах можно работать одноручными пилами.

Также на современном рынке можно встретить металлические козлы. Их оснащают зубчиками для крепкой фиксации древесины. У металлических устройств есть винтовые упоры, которые также облегчают распил, удерживая бревно в козлах.

На подобных козлах заготавливать топливо гораздо легче. Если вы самостоятельно запасаете дрова, то подобное приспособление незаменимо в вашем хозяйстве.

Козлы для работы цепной пилой

Если требуется запасти большое количество топлива, лучше всего работать электрической или бензиновой пилой. Такие инструменты не только облегчают, но и ускоряют работы в разы. Кроме того, они снижают физические и временные затраты.

Пилить дрова цепной пилой на обычных, традиционных козлах не получится, так как инструмент может сломаться, если шина застрянет в распиле. Если отрезать куски бревна, выходящие за предел крестовин конструкции, то разрез будет долгим и нерациональным. Именно поэтому для заготовки электрическим инструментом разработаны специальные козлы для распиловки дров бензопилой. Самая простая конструкция для резки дров цепной пилой состоит из тяжелой основы и устойчивых ножек. Ствол дерева спиливают в местах его выхода за границы козел. Удерживать бревно в такой установке можно ногой.

Скорость работ на такой конструкции не очень высока, но для распила средних партий она вполне годится.

Стойка для работы цепной пилой

Если вы занимаетесь заготовкой тонких бревен, то лучше соорудить стойку для бревен. Конструкция представляет собой 4 ножки или столба, приваренных или прикрепленных к основанию. Для него можно использовать сварную раму или тяжелую металлическую пластину. Устройство удобно только для работы с небольшими стволами, разделкой больших бревен на нем не займешься. Размер козел выбирают исходя из размера печи и длины поставляемых бревен. Изделие можно изготовить практически любого размера.

Обратите внимание! Для облегчения эксплуатации рамных козел крепите стойки не сваркой, а болтовым соединением. Это позволит быстро разбирать конструкцию для изъятия дров.

Устройство имеет единственный минус – охапку поленьев в нем нельзя допилить до конца, иначе пила упрется в грунт. Для устранения такой проблемы можно установить поперечные подпорки, в которых образуется зазор между поленницей и подставкой козел. Однако устройство такого типа нельзя быстро разобрать, что снижает его функциональность.
