Как своими руками сделать краскопульт: сложные и простые варианты

Холодильник в качестве исходного материала

Такой вариант отличается большой надёжностью и производительностью, он будет долго работать и приносить пользу в домашнем хозяйстве. Но с другой стороны, его производство потребует много сил и энергии, а также времени. Хотя это стоит того, так как в итоге можно получить очень хороший аппарат.

Чтобы сделать пульверизатор из элементов холодильника, необходимо подготовить соответствующие материалы и инструменты:

• большую ёмкость для краски;
• один шланг длиной в 45 сантиметров и два по 15;
• несколько хомутов;
• машинный бензиновый фильтр;
• стальную проволоку;
• шурупы;
• доску.

Перед началом работ нужно найти вещь, которая будет выполнять функцию ресивера. Для этого может подойти огнетушитель, канистра или любая ёмкость, которая способна герметично закрываться.

Используя заранее подготовленную доску, на ней необходимо закрепить компрессор от холодильника. Дальше нужно понять, в каком направлении работает аппарат, откуда выходит воздух и куда он входит. Для этого нужно подключить его к сети и запустить. Тот патрубок, из которого будет выходить воздух, будет служить выходом. Вторая трубка будет входом, а третья на подобных компрессорах закрыта.

К входному и выходному отверстию необходимо подключить шланги, которые вплотную будут зажимать трубки, а места стыков дополнительно зажать хомутами.

Что касается третей закрытой трубки, она служит для смазки самого компрессора, и до появления первых неисправностей её трогать не рекомендуется.

В ресивере необходимо просверлить две дырки. К одной подсоединяется большой шланг, который, в свою очередь, с другой стороны подключается к входному патрубку компрессора. Шланг поменьше крепится к второй дырке ресивера и выходной трубке компрессора с обратной стороны.

Сделать пульверизатор в домашних условиях не составляет большого труда, если применить немного усилий.

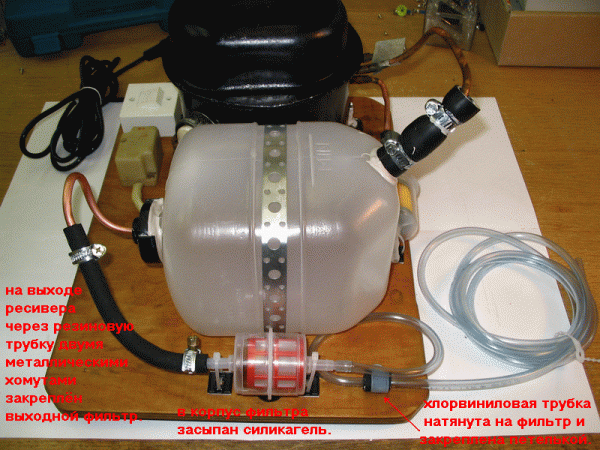

Холодильник для изготовления краскопульта

Электрический краскопульт, изготовленный из компрессора от холодильника, работает значительно тише пылесоса и обеспечивает существенную экономию при окрашивании водоэмульсионной краской и побелке известью. Но сделать такое устройство гораздо сложнее.

1. В качестве ресивера взять старый огнетушитель, баллон, канистру или другую плотно закрывающуюся емкость.
2. Извлечь компрессор и пусковое реле, для этого медные трубки перекусываются или отпиливаются ножовкой.
3. Включить электропитание, чтобы определить, какая из трубок подает воздух под давлением.
4. На трубку, которая всасывает воздух, с помощью герметика или шланга прикрепить автомобильный бензиновый фильтр, который защитит конструкцию от попадания пыли.
5. Трубку для нагнетания воздуха двумя бензиновыми шлангами соединить с ресивером. Для этого применяются штуцера, закрепленные герметиком.
6. На выходное отверстие ресивера установить дизельный фильтр, который можно приобрести в магазине автомобильных запчастей. Фильтр устраняет излишнюю влагу поступающего воздуха и улучшает качество работы краскопульта.
7. Закрепить компрессор и ресивер на плотном основании, например, на доске. После этого можно включать распылитель и начинать процесс покраски.

Изготовленный пульверизатор одинаково эффективно может использоваться как для покраски водоэмульсионной краской, так и для побелки известью.

Краскопульт из баллончика своими руками

Устройство на базе аэрозольного баллончика представляет собой вариант безвоздушного распылителя. Оно идеально окрашивает любые поверхности.

Чтобы изготовить такой краскопульт, надо взять:

• пластмассовую бутылку;
• старую камеру от велосипеда;
• пустой баллончик;
• насос для накачивания колёс велосипеда;
• ножницы;
• ножовка по металлу;
• клей для изделий из резины.

Краскопульт из баллончика мастерят по следующей схеме:

С камеры от велосипеда срезают ниппель с крышечкой, равный в диаметре 3 см;
Создают дыру в литровой бутылке (можно взять ёмкость объёмом 1, 5 литра);
На клей к внутренним стенкам бутылки приделывают ниппель, который будет играть роль нагнетательного клапана;
Из аэрозольного баллончика осторожно выпиливают устройство, разбрызгивающее краску;

Краскопульт: функции, виды, преимущества

Краскопульт — это устройство, которое действует под давлением двигателя, проталкивающего жидкость из бачка в сопло и распыляющего её на поверхность. Тому, кто держит универсальный инструмент в руках, требуется только направлять струю в нужную сторону.

Ручное устройство с ёмкостью под соплом

Назначения

Распыляющее устройство с лёгкостью приспосабливают для выполнения следующих задач:

• Окрашивания стен, радиаторов отопления, деревянной мебели и крыши;
• Побелки поверхности потолка;
• Лакировки предметов из древесины;
• Покрытия кузова автомобиля раствором, препятствующим порче металла;
• Дезинфекции различных поверхностей;
• Поливки и опрыскивания комнатных или садовых растений;
• Декорирования комнат через трафарет;
• Снятия старых обоев или лака (при этом на стену распыляют воду или растворитель).

Разновидности

Краскопульты классифицируют по методу подачи красящей эмульсии:

1. Подача всасыванием. Небольшая тара с красящим веществом установлена под соплом, внутри которого находится подающая трубка. Также сопло может пересекаться с трубкой под прямым углом как можно ближе к ней. Струю воздуха выбрасывает из сопла, и в подающей краску трубке возникает разряжение. В результате этого процесса красящая эмульсия выходит из ёмкости и вбирается подающей трубкой. Захваченная воздушным потоком краска оседает на окрашиваемой поверхности в виде микроскопических брызг. Эта технология распыления применяется при работе самодельным приспособлением на базе пылесоса;
2. Подача самотёком. Краска разбрызгивается как в предыдущем способе распыления. Но ёмкость с краской устанавливается не под, а над соплом. Так жидкость из резервуара оказывается в распыляющей камере из-за силы тяжести. Резервуар такого устройства можно наполнять густым красящим веществом. Краскопульт с подачей самотёком позволяет изменять форму факела и интенсивность распыления, благодаря чему возможен контроль количества разбрызгиваемой краски. Таким инструментом пользуются в автомобильных мастерских;
3. Подача под давлением. Струя воздуха направляется в саму ёмкость с красящим веществом и вытесняет её своим напором. Эмульсия выбрасывается из сопла, имеющего специфическую форму. Порция вырвавшейся краски может быть довольно большой, поэтому при использовании этого краскопульта рекомендуется понижать степень давления воздуха. Этот инструмент несложен в применении, но нуждается в компрессоре большой мощности и специальном резервуаре для красящего вещества, на который не действует высокое давление. Так же, как это устройство, краску распыляет аэрозольный баллончик.

Все перечисленные виды краскопультов можно изготовить самостоятельно. Самодельный распылитель ничем не хуже профессионального. Он обладает следующими преимуществами:

• Разбрызгивает краску равномерно и экономно;
• Не нуждается в особом уходе;
• Обходится дёшево, в отличие от устройства из магазина.

Распылителем может стать устройство на основе различных подручных предметов. Рассмотрим популярные способы создания краскопульта, среди которых есть простые и оригинальные варианты.

Советы по использованию краскопульта

Справившись с созданием устройства, можно переходить к процессу покраски стен или любых других поверхностей. А чтобы улучшить и ускорить эту работу, следует прислушаться к рекомендациям профессионалов:

• Распыляя красящее вещество, нельзя долго направлять струю на одно и то же место. Это чревато получением толстого покрытия;
• Во время окрашивания поверхности краскопульт нужно держать прямо. Если нарушить это правило, то краски уйдёт чересчур много;
• Окрашиваемая площадь покроется идеально ровным слоем при перемещении устройства по кругу;
• Второй слой красящего вещества наносят только после абсолютного высыхания первого;
• Приступая к покраске, готовят окрашиваемую поверхность — очищают её от пыли и грязи.

Создание самодельного приспособления для распыления краски — не двухминутное дело, а достаточно трудоёмкий процесс, в котором важно не ошибиться в последовательности действий. Зато вы бесплатно получите устройство, механизм которого не хуже краскопульта, продающегося в магазине

Распылитель из аэрозольного баллончика

Ручной пульверизатор из аэрозольного баллончика — это один из простейших видов самодельного краскораспылителя для водоэмульсионной краски, который очень легко выполнить из подручных материалов. Для работы необходимо подготовить следующие предметы: пластиковая бутылка, велосипедная камера, аэрозольный баллончик, например, от использованного дезодоранта и велосипедный насос.

Работы выполняются в следующем порядке:

с велосипедной камеры срезать ниппель с крышкой диаметром 3 см;
в бутылке проделать отверстие;
к внутренней стенке бутылки приклеить ниппель, который будет выполнять функцию нагнетания воздушной массы;
ножовкой по металлу выпилить из баллончика распыляющий модуль с клапаном (баллончик необходимо подбирать так, чтобы его размер совпадал с диаметром пробки от пластиковой бутылки);
холодной сваркой прикрепить клапан к пробке, при этом важно создать абсолютно герметичное соединение, поскольку конструкция будет функционировать под давлением;
испытать аппарат под давлением не выше 3 атмосфер.

Изготовленный в домашних условиях пульверизатор из баллончика работает по принципу безвоздушного распылителя и отлично окрашивает поверхность как при покраске водоэмульсионным составом, так и при побелке известью.

Виды краскопультов по способу подачи красящего состава

Рассмотрим особенности конструкций отличающиеся подачей рабочей жидкости в распылитель.

Подача всасыванием

Емкость с краской находится снизу от сопла, которое либо окружает (диаметр в диаметре) подающую трубку, либо пересекается с ней под углом 90 градусов на минимальном расстоянии. Воздух под давлением вырывается из сопла, создавая разряжение в подающей трубке.

Под действием разряжения, краска всасывается в подающую трубку из резервуара, захватывается потоком воздуха из сопла, и в виде мельчайших капель распыляется на окрашиваемую поверхность.
Это самый простой способ распыления состава, раннее применявшийся в ручных пульверизаторах.

Достоинства – невысокая технологичность, и стоимость. Можно пользоваться резервуаром любого размера, погрузив в него более длинную подающую трубку. Недостаток – малая производительность и слабые возможности регулировки подачи краски. Раствор должен быть жидким.

При достаточном диаметре подающей трубки допускается наличии взвеси из крупных частиц краски. Характерный пример использования – краскопульт на основе пылесоса и крышки для банки с краской. Широко применяется в домашних малярных работах.

Подача самотеком

Принцип действия аналогичен предыдущему механизму. Только резервуар расположен сверху сопла, благодаря чему красящий состав попадает в камеру формирования распыла под силой тяжести. Можно варьировать форму и насыщенность факела, контролировать объем подачи красящего состава. Такой краскопульт позволяет заливать более густой раствор.

Жидкость в резервуаре не должна содержать крупных частиц и комочков нерастворенной краски. Стоимость конструкции несколько выше. Недостаток – объем резервуара ограничен, поскольку держать в руке большой вес неудобно. Такая конструкция получила наибольшее распространение в автомастерских.

Подача под давлением

Сжатый воздух подается непосредственно в резервуар с краской, выталкивая ее своим давлением. Под большим напором красящий состав вырывается из сопла особой формы, формируя на срезе мелкодисперсный факел. Насыщенность пятна распыла достаточно высокая, форму и интенсивность можно регулировать, ограничивая давление воздуха.

Такой вариант исполнения имеет название безвоздушный краскопульт, так как облако распыла формируется не за счет смешивания с воздухом (по принципу карбюратора), а механическим (инжекторным) способом. Система достаточно проста в использовании, но требует мощного компрессора и специального резервуара для краски, выдерживающего высокое давление.

Краска должна быть однородной, полностью растворенной. При невозможности качественно подготовить раствор – на подающей трубке устанавливается фильтр. Данный способ нанесения краски получил широкое распространение в аэрозольных баллончиках.

После того, как вам стало понятно устройство этих приборов, рассмотрим способы, как сделать краскопульт в домашних условиях.

Автолюбителям на заметку

Если вы приобрели пульверизатор и решили покрасить машину самостоятельно, начинайте с покраски задней стойки. Плавно переходя на крышу. Проделайте работу до середины, переместитесь с краскопультом на другую сторону.

И продолжайте покраску левой стороны крыши

После обратите внимание» пульверизатора на заднюю стойку и дальше переходите на крышу багажника. Последний этап левое заднее крыло, дверь и переднее крыло

При окрашивании капота начните работу с левой стороны до середины. После переходите на правую сторону и повторите процедуру. Эта схема покраски поможет вам избежать неровностей напыления. Поверхность будет равномерно покрашена. Желаем вам успехов в новом малярном деле!

Делаем краскопульт своими руками

Прежде чем взяться за самостоятельное производство краскораспылителя, потребуется подготовить исходный аппарат. Также соберите все необходимые детали и инструменты, чтобы они были под рукой.

Подготовка пылесоса

Прежде всего, снимите пылесборники, имеющиеся в устройстве — все, что накапливает и задерживает пыль. Особенно это касается фильтров. Прочие детали тщательно вымойте и перед началом процесса сборки минимизируйте попадание пыли на них. Заранее проведите влажную уборку в помещении, где будет производиться сборка.

Необходимые детали и инструменты

Для создания краскопульта вам потребуются:

• сам аппарат, работающий источником давления (пылесос со шлангом);
• ресивер (можно использовать резиновую камеру — автомобильную или от мяча);
• емкость для лакокрасочных жидкостей нужного вам объема;
• клапан редукционный;
• любой из подходящих материалов для крепежа.

Процесс изготовления

Чтобы изменить в старом пылесосе направление тяги, требуется принудить его двигатель вращаться в обратную сторону, тогда движение потока воздуха изменится. Попробуйте переполюсовать клеммы, ведущие на ротор и статор. Но сила обратной тяги все равно будет зависеть от конструкции лопастей крыльчатки. Если они асимметричные, то обратная тяга станет значительно слабее исходной, стандартной. По возможности лучше заменить крыльчатку на другую, с симметричными лопастями.

Далее следует обеспечить постоянное давление с помощью ресивера. Принцип самодельного распылителя тот же, что у фабричного: лакокрасочные материалы распыляются из емкости, куда предварительно залиты, через сопло.

Обязателен редукционный клапан, так как он отвечает за пропускную способность распылителя.

Если у старой модели отсутствует специальное гнездо, предназначенное для подключения шланга, его можно создать самостоятельно. Есть два способа:

1. Все отверстия, выводящие воздух, загерметизируйте (используйте любой подходящий материал: монтажную пену, термоклей, эпоксидную смолу). По месту расположения выдува вырежьте отверстие такого же диаметра, как внутри у имеющегося шланга. Подберите кусок трубы из ПВХ подходящего размера, вставьте в отверстие и крепко приклейте. Рассчитайте так, чтоб снаружи оказалось не меньше 7 см трубы. У вас получится нагнетатель для краскораспылителя.
2. Второй способ не потребует делать дыру в корпусе. Нужен объемный прочный пакет, изоляционная лента и еще один шланг — он будет подавать воздух. Вы помещаете прибор внутрь пакета, выводите «родной» шланг наружу и накрепко заматываете все изоляцией. Исходящий воздух заполнит пространство пакета и будет идти по второму шлангу. Способ сработает надежно, если пакет будет довольно плотным, а все возможные отверстия качественно загерметизированы.

Прибор необходимо прочистить. Для этого залейте в емкость 100–150 г растворителя и включите аппарат не менее чем на 10 минут.

Распыляя растворитель, постарайтесь отрегулировать работу сопла и давление в конструкции, чтоб ваш самодельный прибор не плевался лакокрасочными материалами, а наносил их на поверхность равномерным слоем.

Нюансы

Будьте внимательны, выбирая крепежные средства, — они должны максимально герметизировать места всех соединений частей аппарата.

Уже на «проектном» этапе и в процессе сборки возможно предусмотреть вариант использования различных горелок с соплами разной ширины. Это сделает инструмент более универсальным.

Тестирование

Свежесозданный прибор следует испытать. Проводите тесты на различных расстояниях от окрашиваемых поверхностей (оптимально — от 15 до 20 см). Наиболее эффективна проверка с минимальным диаметром сопла.

Чтоб минимизировать риски и не столкнуться с неприятными неожиданностями, возьмите для тестов водоэмульсионную краску (она достаточно легко смывается) и проводите испытание на улице. Ведь прибор создавали «на глазок», без расчетов, а потому он может внезапно выдать фокус в виде неожиданного дождя красящей жидкости вовсе не из того отверстия, из какого требуется.

Распылитель из старого холодильника

В качестве основы для сборки своими руками самодельного краскопульта часто используют старый холодильник. Работа трудная и продолжительная, но в итоге получится сделать распылитель с высокой надёжностью и долговечностью. Для создания краскопульта из холодильника потребуются следующие детали:

• фильтр;
• доска;
• хомуты 20 мм;
• шланги длиной 40 см и 10 см;
• проволока;
• ёмкость;
• компрессор.

Дальше необходимо всё это собрать в одно целое, используя части холодильника как основу. Вначале необходимо закрепить компрессор на деревянной поверхности. От этой детали отходит три трубки, поэтому предварительно следует подключить компрессор к электросети и понять, какая из них отвечает за нагнетание воздуха и является основным выходом. Другой патрубок является входом. К обеим трубкам прикрепляются шланги и закрепляются хомутами. Другие концы шлангов вставляются в отверстия ресивера, который легко сделать из старого огнетушителя.

Ресивер закрепляется на компрессоре, но дополнительно к нему необходимо подключить манометр для определения давления во время работы. На стыке шлангов дополнительно подключается фильтр, который очищает захватываемый воздух от грязи. Последний этап — это подключение ёмкости с краской.

Бытовой краскопульт устроен без каких-либо сложностей, поэтому такой агрегат способен собрать даже новичок в домашних условиях. В качестве материалов подойдёт старый холодильник, пылесос или ненужные запчасти, скопившиеся в гараже. Главное, следовать правилам при сборке пульверизатора, ведь от этого зависит качество работы и срок эксплуатации прибора.

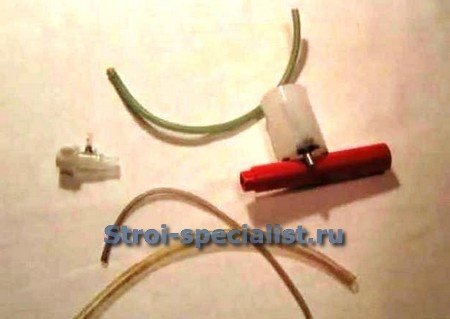

Самодельный краскопульт — сборка

Первый этап сборки – соединение емкости для краски с корпусом маркера. Для этого используйте любой универсальный клей. Устанавливайте пластиковый контейнер примерно посередине так, чтобы вклеенные трубочки располагались по разные стороны от пластмассового цилиндра.

Форсунку от бытового распылителя вставьте в толстую часть бывшего корпуса маркера. Далее приготовьте несколько обрезков мягких резиновых или пластиковых трубочек.

Одним шлангом соедините трубочку подачи краски, край которой расположен у дна пластикового контейнера с входным отверстием форсунки. При этом соединяющая трубочка проводится непосредственно в корпусе приспособления.

Далее небольшой обрезок гибкого шланга устанавливаем на трубку подачи воздуха, вклеенную в форсунку, и через корпус выводим его на противоположный от нее конец корпуса приспособления.

Последний обрезок пластиковой или резиновой трубочки установите на трубку в емкости для краски, внутренний конец которой расположен выше уровня жидкости и так же выведите его на противоположный от форсунки край корпуса. В целом собранный краскопульт должен иметь следующий вид.

Для работы приспособления залейте небольшое количество краски в контейнер. Консистенция краски должна быть не густой, так как это приведет к снижению качества окрашивания. Добиться необходимой густоты можно, применяя соответствующие растворители.

Давление воздуха, необходимое для работы данного краскопульта создается ртом. Для этого равномерно вдувайте воздух в оба пластиковых шланга, выведенных в противоположную от форсунки часть корпуса. Таким образом, одновременно создается разреженная атмосфера перед форсункой и дополнительное давление, вытесняющее жидкость из емкости.

Приспособление вполне работоспособно и может помочь при отделке большого количества различных самодельных изделий из дерева, гипса, глины и других материалов.

Для удобства подачи воздуха в каналы самодельного краскопульта лучше соединить выводные трубки тройником, что позволит при эксплуатации изделия подавать давление лишь в одно отверстие. Можно так же поэкспериментировать с источником давления. Ручной насос, накачанная автомобильная камера, бытовой баллон с воздухом обеспечит вас требуемым давлением на время покрасочных работ.

Ниже представлена демонстрация сборки и испытаний вышеописанного краскопульта

Устройство из пылесоса

Использование пылесоса в качестве основного элемента краскопульта значительно облегчает процесс работы. Таким краскопультом можно окрашивать большие площади.

Кроме шланга пылесоса, для изготовления этого устройства потребуются:

стеклянная или пластиковая тара;

• трубка из меди или алюминия (требуемая толщина — 4 мм, длина 20 см);
• штепсель;
• трубка из латуни;
• кусок металла (стали).

Краска распыляется при помощи шланга

Вооружившись всем необходимым, можно приступать к процессу создания краскопульта:

1. Нужно согнуть трубку из алюминия или меди и прикрепить её к шлангу пылесоса;
2. Необходимо выточить из трубы наконечник, который будет играть роль сопла. Для этого можно взять трубку из латуни;
3. Потом необходимо взять гнездо от разъёма штепселя и всунуть в него тонкую трубку (2 мм);
4. Под это гнездо необходимо создать скобу с выемкой. Для этой цели подходит сталь;
5. Осталось зачистить один край трубки и свести его с конусом.

Все изготовленные детали требуется соединить с флаконом. Трубку, необходимую для всасывания потока воздуха, надо зафиксировать в правильном положении. Этот элемент конструкции должен размещаться в одной оси с соплом. Потом трубку следует приклеить к гнезду, затянув гайку.

Как соорудить краскопульт?

Решив самостоятельно изготовить приспособление, предназначенное для обработки краской различных поверхностей, следует подготовить необходимые материалы.

Под резервуар, в котором будет содержаться лакокрасочный материал, можно приспособить бутыль, имеющую широкую горловину.
Далее потребуется пенопласт высокой плотности. Из него потребуется вырезать элемент, причем один его край должен иметь тот же диаметр, что и резервуар для краски

Здесь очень важно обеспечить его плотное вхождение внутрь емкости. Учитывая, что пенопласт отличается пористой структурой и имеет свойство сжиматься, желательно нижний край заготовки расширить на несколько миллиметров.
Далее в пенопластовой заготовке необходимо создать отверстие

Причем оно должно быть сделано именно путем сверления, а не прокалывания или вырезания. Если пренебречь этой рекомендацией, то высока вероятность, что заготовка будет испорчена. Одно отверстие должно быть сквозным, туда будет вставлять стержень от обычной шариковой ручки. Другое отверстие делается по горизонтали, при этом туда помещают корпус от ручки;
На заключительном этапе потребуется всего лишь соединить между собой два элемента, после чего пульверизатором можно пользоваться.

Для того чтобы настроить поток распыления краски, необходимо сдвигать элементы шариковой ручки относительно друг друга. При помощи подобного приспособления можно добиться плотного слоя при нанесении лакокрасочного материала или же создать покрытие, имеющее сходство с различными текстурами.

Чтобы изготовленный своими руками пульверизатор смог на протяжении долгого времени исправно выполнять свои функции, рекомендуется вместо элементов, взятых от авторучки, использовать металлические детали. При подборе резервуара, в котором будет храниться краска, следует ориентироваться на объем запланированных покрасочных работ.

Советы по использованию краскопульта

Справившись с созданием устройства, можно переходить к процессу покраски стен или любых других поверхностей. А чтобы улучшить и ускорить эту работу, следует прислушаться к рекомендациям профессионалов:

• Распыляя красящее вещество, нельзя долго направлять струю на одно и то же место. Это чревато получением толстого покрытия;
• Во время окрашивания поверхности краскопульт нужно держать прямо. Если нарушить это правило, то краски уйдёт чересчур много;
• Окрашиваемая площадь покроется идеально ровным слоем при перемещении устройства по кругу;
• Второй слой красящего вещества наносят только после абсолютного высыхания первого;
• Приступая к покраске, готовят окрашиваемую поверхность — очищают её от пыли и грязи.

Создание самодельного приспособления для распыления краски — не двухминутное дело, а достаточно трудоёмкий процесс, в котором важно не ошибиться в последовательности действий. Зато вы бесплатно получите устройство, механизм которого не хуже краскопульта, продающегося в магазине

Аэрограф из шприца и ручки с внутренним смешиванием краски

Чтобы сделать аэрограф своими руками, понадобятся такие элементы, как шприц, шариковая ручка (с пустым стержнем), система для переливания крови и клеевой пистолет. Процесс изготовления прибора без внешнего краскораспылителя выглядит следующим образом.

1. Возьмите шариковую ручку и извлеките из нее стержень.
2. Требуется убрать шарик из пишущей части (наконечника) стрежня. Чтобы это сделать, достаточно сделать несколько движений наконечником по наждачной бумаге, после чего шарик вывалится из него. Если в стержне имеются чернила, то сначала требуется отсоединить пишущую часть и выдуть их из трубки. Также рекомендуется промыть трубку водой или растворителем с использованием шприца.
3. После излечения шарика наконечник следует хорошо отполировать и убрать заусенцы, как с наружи, так и внутри отверстия, зажав стержень в тисках.
4. После полировки отсоедините наконечник от пластиковой трубки, использовав пассатижи.
5. На следующем этапе потребуется проделать отверстие в боковой части наконечника. Это легко сделать треугольным надфилем.
6. Проделав отверстие, уберите заусенцы вокруг отверстия и удалите мелкую стружку из внутренней части элемента, образовавшуюся в процессе стачивания.
7. Вставьте наконечник в пластиковый стержень.
8. Далее, следует отрезать небольшую часть корпуса ручки длиной 35 мм. Сделайте отметку в нужном месте и отпилите часть трубки с помощью ножовки по металлу.
9. Зажмите отпиленную часть корпуса ручки в тиски в вертикальном положении.
10. Сделайте с помощью треугольного надфиля пропил в торце трубки, как показано на следующем фото.
11. Вставьте стержень в трубку и убедитесь, что пропил получился достаточной глубины. Отверстие в боковой части наконечника должно быть открытым.
12. Теперь стержень можно укоротить, чтобы он имел длину вместе с наконечником около 40 мм.

13. После укорачивания стержня до необходимой длины, в его пишущую часть потребуется вставить иглу.

14. Поскольку игла от шприца слишком длинная, ее необходимо укоротить. Сделать это можно с помощью кусачек. Но после укорачивания место среза необходимо немного сточить, чтобы открылось отверстие в игле.
15. Далее, укороченную иглу нужно вставить в боковое отверстие пишущей части стрежня.
16. Для того, чтобы игла прошла через весь наконечник, ее необходимо немного согнуть.
17. Вставьте согнутую иглу в боковое отверстие таким образом, чтобы она выходила из наконечника (сопла) на 1 мм и находилась строго по его центру.
18. Далее, следует взять трубку от капельницы и подсоединить ее к стержню.
19. Оденьте на капельницу зажим, подвинув его до самого корпуса ручки.
20. Чтобы продолжить, потребуется сделать из верхней части корпуса ручки небольшую деталь. Отрежьте трубку в том месте, где находится резьба. Деталь должна иметь длину около 20 мм.
21. В колпачке, имеющем внутреннюю резьбу, необходимо проделать отверстие.
22. Накрутите колпачок на трубку.
23. Оденьте собранные элементы на капельницу и подвиньте их до упора.
24. На следующем этапе все элементы необходимо зафиксировать с помощью клеевого пистолета, то есть полностью собрать аэрограф.
25. После затвердевания клея, подсоедините к игле шприц. В данном случае, он будет служить емкостью для краски. На этом изготовление аэрографа заканчивается.

Наберите краску в шприц и установите его на получившийся мини аэрограф. Отодвиньте колесико зажима в противоположном относительно шприца направлении (до упора), тем самым пережав трубку капельницы. Свободный конец капельницы подсоедините к шлангу компрессора и произведите пробное распыление краски. Чтобы началось распыление, достаточно немного прокрутить колесико зажима вперед, чтобы по капельнице пошел воздух в направлении сопла. После несложных экспериментов с давлением в системе и густотой краски, самодельный аэрограф будет готов к работе.

Совет! Не лишним будет сделать держатель аэрографа из обрезка пластовой бутылки и любой подставки (можно использовать компакт-диск).

В пластиковой бутылке нужно сделать вырезы, соответствующие форме аэрографа.
