Установка дымохода через стену своими руками

Монтаж сэндвич труб: основные моменты

Все работы по установке сэндвич дымоходов начинаются с разметки и выпиливания всех нужных технологических отверстий. Здесь подразумевается потолок или стена, а также — сама крыша. При этом следует учитывать, что расстояние от трубы до незащищённых деревянных конструкций не должно быть меньше 40-45 см. В целях пожарной безопасности пусть оно будет больше, чем меньше. В противном случае, применение защитных экранов, обязательно!

Варианты сэндвич труб для бани

Монтаж «конструктора-дымохода» начинают вести снизу вверх. Первым делом на печь устанавливается одноконтурная труба. За счёт отсутствия утеплителя, значительно повышается теплоотдача. Например, одноконтурная сэндвич труба для бани может комплектоваться навесным баком для воды. Возможно применение цилиндрообразной металлической сетки для камней, что очень повышает КПД печки. Применение специальных экономайзеров-конвекторов на первом сегменте дымохода также усиливает коэффициент отдачи тепла.

На установленную «одноконтурную гильзу», монтируется так называемый стартовый адаптер. Он нужен для того, чтобы надёжно и красиво соединить одностенчатую трубу с сэндвичем. Затем монтируется шибер для регулировки уровня тяги или сразу одевается двухконтурный дымоход.

Способы монтажа труб сэндвич

Следует уточнить такой нюанс: сборку сэндвич труб можно проводить двумя способами («по дыму» и «по конденсату»). «По дыму» — это когда верхняя труба насаживается на нижнюю. Дым при этом не встречает ни какого препятствия. «По конденсату» — всё наоборот: верхний сегмент вставляется в нижний. Для оптимального результата внутренние гильзы труб одеваем «по дыму», а наружные – «по конденсату». Для лучшего эффекта герметизации целесообразно пользоваться специальным термостойким герметиком и обжимными хомутами.

Рассчитать высоту дымохода до потолка следует таким образом, чтобы исключить стык сегментов в районе перекрытия. Это увеличит степень пожарной безопасности. А вот теперь самый главный момент. Многие считают сэндвич дымоходы абсолютным эталоном безопасности и в потолочном проходе не устанавливают проходной короб, полагаясь только на теплоизоляцию самих труб.

Результат часто бывает очень плачевный. Проходной потолочный короб применять обязательно. Он предохранит деревянные конструкции от нагрева и возгорания. Его можно засыпать керамзитом, , но только не песком. Возможно в роли теплоизолятора использовать туже минеральную вату.

Проводя дымоход через крышу, разумно применить такой элемент, как флеш-мастер. Это специальный уплотнитель кровельных проходов, который в простонародье называется «флэшкой». Элемент нужный и практичный, без него никак не обойтись. Здесь также применяется металлический элемент крышной разделки, который обеспечивает надёжное и устойчивое положение дымохода.

В зависимости от конструкции дымовой трубы, в нижней части иногда устанавливают «ревизию». Этот элемент сэндвич трубы обычно устанавливают на приставном дымоходе, который имеет горизонтальный участок. Здесь имеется небольшая дверца для очистки дымового канала. Очень удобный и нужный момент.

На верхней части дымохода устанавливают искрогасители, дифлекторы-зонтики. Цель: гасить искры и защищать трубу от попадания атмосферных осадков и мусора.

Монтируя сэндвич трубы для дымохода, следует исключить их прикосновения к различным коммуникациям (электропроводка, газопровод, водопроводные и канализационные трубы, вентиляционные каналы). Следуя руководствам производителя по сборке такого «конструктора», можно без проблем сделать монтаж дымохода из сэндвич труб своими руками. Это не составит большого труда, хотя «пошевелить мозгами» и поработать руками всё-таки придётся.

У кого есть свои советы и рекомендации – пожалуйста, комментируйте, не стесняйтесь. Полезный совет всегда нужен и никогда лишним не будет. Удачи во всём! И до скорых встреч!

Цитата мудрости: Кто не нуждается в чужом, но живёт независимо, тот всех богаче.

Монтаж дымохода из сэндвич труб через стену

Существуют много способов по возведению дымоотводов, а конкретно в этой статье мы рассмотрим один из способов. Любые печи нуждаются в отводе побочных продуктов сгорания, но создать качественную, надежную систему могут далеко не все. Зависит это в большей мере не от умелых рук строителей, а от того, когда работники задумались об отоплении. В случае, когда дом уже построен, но не были учтены необходимые приспособления под отопительную систему, остается 1 вариант — монтаж дымохода непосредственно через внешнюю стену. Подробнее о способе рассказано ниже.

Значение и принцип работы

Самое главное в дымоходе — не его эффективность, а безопасность. Она заключается в отводе из дома опасного для жизни угарного газа, отравление которым может привести к сильнейшему поражению организма. В процессе горения важен постоянный доступ кислорода в камеру сгорания, обеспечивается он в основном дымоходом.

Основные правила возведения конструкции

Стоит запомнить, что там, где проходит канал, не должно быть никаких других коммуникаций. В том месте, где труба проходит через стену, используют защитный кожух или же можно воспользоваться штукатуркой, предварительно проложив вокруг трубы материал, который плохо проводит тепло.

Особенности

1. Внутри дома остается горизонтальная труба, которая обеспечивает более эффективный прогрев помещения, нежели простая вертикальная труба.
2. Крайне не желательны в конструкции отвода дыма — острые перегибы труб, так как в них могут образовываться завихрения.
3. Тяга трубы пропадает в случае, когда в дымоходе накопилось слишком много сажи — лучше использовать народный способ отчистки от сажи и копоти — периодическая топка осиновыми дровами.
4. Строение сэндвич трубы:

Все начинается с первой трубы от печи, которая должна выходить через стену на улицу.

Сначала на стене производится необходимая разметка, а затем проделывается отверстие нужного диаметра под проходной патрубок, вокруг которого обязательно должна находиться теплоизоляция (например, минеральная вата).

Затем нужно соединить дымоотводную трубу с отопительным прибором при помощи колена, состоящего из 3 секций, которое соединяется переходным элементом с тройником. В случае, если нужно изменить направление трубы, используется тройник с очистным стаканом.

Завершается установка закреплением дымоотводных труб с помощью креплений к стене дома (крепления должны иметь расстояние между друг другом до 2 метров), выводом трубы через кровлю (при этом для безопасности рекомендуют не стыковать трубы в месте вывода), а также при необходимости на вершине трубы можно установить защитный зонт (см. Зонтик на трубу дымохода).

Монтаж дымохода из сэндвич труб через деревянную стену

Главное в таком монтаже — осуществить пожарную безопасность. Для этого на выводе трубы через стену необходимо создать изоляцию от прямого контакта с древесиной (обычно используют асбест или обкладывают трубу вокруг кирпичами).

Такая конструкция обеспечит долгое обслуживание дымоотводного канала без каких-либо затрат, а главное — безопасное эксплуатирование.

1. От мощности вашего отопительного прибора зависит выбор необходимого диаметра трубы — для достижения оптимальной тяги.
2. Дымоход через стену должен быть и не слишком длинным и неочень коротким, иначе топливо будет расходоваться слишком быстро, а как следствие — менее эффективно, или же в дом будут залетать сажа и копоть.
3. Монтаж дымохода из сэндвич труб через стену является одним из самых легких и наименее затратных способов обеспечения в доме отопления. Главное — соблюдать технику безопасности при сборке конструкции и учесть все необходимые для вас нюансы. Если все сделать правильно, то такой дымоход прослужит вам много лет, не создавая никаких «лишних» проблем.

Монтаж дымохода из сэндвич труб через стену Монтаж дымохода из сэндвич труб через стену – рассмотрим значение и принцип работы данной конструкции в системе дымоотвода. Правила возведения.

Стена из кирпича или бетона

Выведение трубы дымохода через сооружение со стенами, выполненными из кирпича или бетона, – задача несложная, тем более что такие материалы не относятся к горючим веществам. Правильный вывод трубы предполагает следующие этапы работы:

1. Определяется местоположение отопительного оборудования.
2. Осуществляется разметка.
3. Выполняется проверка отсутствия всевозможных коммуникаций, поскольку они могут быть повреждены в процессе работы.
4. С помощью перфоратора или отбойного молотка делается отверстие. Идеальной конфигурации можно добиться с применением специальной коронки или путем предварительной наметки окружности. В этих же целях можно просверлить дырочки по всему кругу специальным режущим инструментом небольшого диаметра. Однако и квадратные отверстия не исключаются. Затем вынимается материал, заполняющий середину окружности.
5. Отрезок трубы прокладывается через стену, однако перед этим необходимо проверить внутреннее пространство на предмет отсутствия стыков. Дальнейшее расхождение таковых может послужить причиной попадания дыма внутрь помещения. Справиться с этим будет довольно проблематично.
6. Специальным термостойким герметиком заделываются щели.
7. В зависимости от высоты расположения отверстия может потребоваться монтаж специальной подставки. Наличие небольшого расстояния до земли нередко становится поводом для возведения фундамента в качестве опоры. При этом выкапывается яма глубиной 50 см, в которую высыпается и утрамбовывается песок. Изготовленная из арматуры обрешетка укладывается в середину, заливается раствором бетона и оставляется на некоторое время. Вместе с тем бетонируются столбики из металла. Существует еще один способ фиксации конструкции к поверхности стены. При этом из металлического профиля толщиной 25 мм изготавливается каркас. Нижняя часть оборудуется несколькими укосинами. Соприкасаясь со стеной, они придают ей дополнительной жесткости. Крепеж конструкции осуществляется с помощью анкерных болтов или саморезов типа HEX.
8. На специальной подставке монтируется тройник, снабженный уловителем конденсата.
9. На следующем этапе осуществляется сборка всего дымохода. Сэндвич-панели соединяются между собой и закрепляются дополнительно хомутом. Сама же труба из нержавейки крепится с помощью сварочных швов.
10. Фиксация конструкции к стене осуществляется специальными деталями для образования соединений, которые размещаются на расстоянии не более 60 см друг от друга.
11. Необходимо следить за расположением стыков труб, не допуская их попадания в хомуты, фиксирующие конструкцию к поверхности стены.
12. Желательно обходить стороной вылет крыши и не пользоваться горизонтальными лежаками на ней во избежание снижения тяги в самом канале.
13. Расположение верхнего участка трубы вблизи от конька требует вылета с расстоянием более 50 см.
14. Использование дополнительных растяжек необходимо при размещении цилиндрического изделия вдали от поверхности стены.
15. Дымоход, изготовленный не из сэндвич-панелей, требует утепления. Для этого используется базальтовая вата, которая впоследствии покрывается слоем фольги.
16. Специально предназначенный козырек, закрепленный на вершине сооружения, препятствует попаданию осадков внутрь.

При возведении кирпичного дымохода расстояние между конструкцией и стеной сокращается до минимума, тем самым придавая ему большую устойчивость. Это требует правильного расчета наружного и внутреннего параметров. Малейшая погрешность может привести к перегреву стен или другим серьезным последствиям. Нижняя часть конструкции, как правило, оснащается отсеком для сбора конденсата. При соединении кирпичного канала и отопительного устройства используются трубы, изготовленные из нержавейки.

Основные этапы монтажа сэндвич-дымохода

Как установить дымоход быстро? Ответ простой: приобрести сэндвич-трубу. Этот материал является идеальным решением для частного дома, особенно если большого опыта в строительстве нет. Для монтажа данного материала даже не потребуется помощник, все этапы можно выполнить самостоятельно.

Соединяем все элементы конструкции

Сэндвич-труба имеет одну конструктивную особенность – ребристое покрытие с обеих сторон. Такое устройство позволяет соединять элементы между собой, просто вставляя разные части одна в другую. Для отвода конденсата, который будет возникать в процессе работы, следует установить дополнительные тройники.

Последовательное соединение дымоходной трубы

Все стыки необходимо качественно и надёжно стянуть стальными хомутами. Чтобы соединить стартовую часть с котлом, камином или другим нагревательным прибором, следует приобрести соответствующий переходник с двумя разными диаметрами.

Для соединения внутренних изделий применяют простой метод. Достают одну внутреннюю трубу на расстояние 10 см, соединяют со второй (используя стальной хомут меньшего диаметра) и проталкивают внутрь внешней трубы. Для большей герметичности недостаточно применять только хомуты, также потребуется специальный герметик, рассчитанный на работу при высоких температурах.

Обезопасим перекрытия

При монтаже дымохода из сэндвич-труб, или другого материала, через стену, следует учитывать правила пожарной безопасности. Если это бетон или кирпич, то достаточно будет место стыка просто обработать герметиком. Куда сложнее в деревянных домах, где соприкосновение дымохода с деревянной стеной приведёт к пожару.

Заделывание места прохода трубы

Как обезопасить место соединения системы отвода с перекрытием:

• Использовать оцинкованный лист, который следует закрепить на перекрытии. В середине листа прорезают отверстие, а в него вставляют дымоход. Оцинкованный лист не нагревается полностью и не передаёт чрезмерное тепло деревянной поверхности.
• Расстояние от трубы до ближайшей деревянной поверхности обработать с помощью утеплителя. Практически все современные утеплители жаростойкие — при больших температурах не возгораются.

Вместо оцинкованного листа, многие строители используют асбестовый материал. Он также обладает повышенной стойкостью к воздействию высоких температур.

Выводим трубу на крышу

Монтаж дымохода из сэндвич-труб и прокладка его через крышу является наиболее кропотливым участком работы. Здесь потребуется не только приложить физическую силу, но также всё точно и правильно рассчитать.

Защитная конструкция для дымоходной трубы

Порядок вывода дымохода на крышу:

1. Сделать отверстие в кровле. Чтобы оно получилось аккуратным, место заранее следует наметить с помощью строительного маркера. Спешить не надо, потому что кривое отверстие не добавит эстетики всей конструкции. Вырезать кровлю удобнее всего с внутренней её части.
2. Изнутри устанавливается подкрышный лист, надёжно закрепляется, а снаружи – крышная разделка.
3. Осталось только вывести наружную часть сквозь отверстие и надёжно обработать края герметиком.

Теперь можно ещё раз проверить качестве конструкции, и как окончательный этап – снять всю защитную плёнку. Можно смело растапливать котёл или камин и смотреть все стыки и отверстия, обработанные герметиком.

Установка и монтаж

Пред тем, как возводить такую конструкцию следует учесть следующие требования:

Видео

Трубу ставят вертикально, не делая уступов. Величину отклонения от вертикали допускают на тридцать градусов, и максимальный показатель отклонения в сторону – это один метр.

При условии, что дистанция от кровли до оголовка сооружения превышает полтора метра, необходимо ставить растяжку для того, чтобы зафиксировать его.

Если на крыше уложены горючие материалы, то на конце дымовыводящей конструкции нужно установить сетку – искроуловитель, ячейки у такого устройства должны быть 0,5х0,5 см. На кровле плоского типа дымоотвод над ее уровнем поднимают выше одного метра.

Расположенная горизонтально часть дымохода не должна превышать дистанцию больше одного метра.

Места, где стыкуются элементы, нужно оставлять на виду. Их нельзя оставлять внутри перекрытия крыши.

Прочистки и горизонтальные отводы не рекомендуют размещать на чердаке, в этом помещении такая конструкция должна проходить по направлению вверх.

Такой дымоход в бане собирается очень легко, это делается по принципу конструктора. Один конец одной детали «садят» в следующую деталь:

Для этого объем каждого элемента с одного края немного больше, чем ответный объем на другой его стороне. Надежность таких соединений повышают хомуты.

Видео

Такая работа предполагает использование стартового конуса. Один его конец «садят» на патрубок печи, а второй соединяют с прямым участком сооружения.

Зачастую дымоход в банном помещении – это простая конструкция, состоящая из выходящей от печки на улицу трубы. Через крышу и потолок они проходят с небольшим числом поворотов и вспомогательных приспособлений.

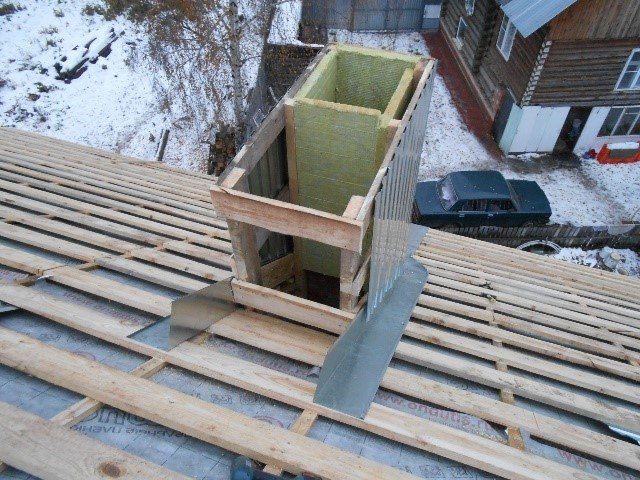

Короб для дымохода

Чтобы правильно вывести дымоход через кровельный пирог, вокруг трубы следует обустроить собственную стропильную систему. Она должна отстоять от дымохода на расстояние, указанное в СНиП. Конструкция состоит из боковых стропильных ног и горизонтальных поперечных балок снизу и сверху, которые выполнены из бруска того же сечения, что и стропила.

Для утепления конструкции необходимо использовать негорючие теплоизоляционные материалы, такие, как стекловата или каменная вата – она набивается между трубой и деревянными элементами конструкции.

При проведении дымохода сквозь кровельный пирог эксплуатируемой крыши, паро- и гидроизоляция надрезается крест-накрест, по типу конверта, края следует подвернуть и прикрепить гвоздями или скобками к стропильной системе.

Гидроизоляция дымохода на крыше требует особого внимания. При монтаже короба для дымохода скатной кровли крепление паробарьера и гидроизоляционной мембраны выполняются следующим образом: края пленок подворачиваются и плотно фиксируются скобами к коробу, кроме того следует места крепления дополнительно герметизировать при помощи уплотнительной ленты либо какого-либо другого клейкого материала. С внешней стороны поверх кровельного покрытия монтируются защитные элементы, не пропускающие влагу в стыки короба с кровельным пирогом.

Важно учитывать, что установка короба может негативно сказаться на воздухообмене в подкровельном пространстве. Чтобы избежать ухудшения отвода влаги, можно установить дополнительные вентиляционные системы, к примеру, вентчерепицы, кровельные аэрационные решетки и т.д

Разуклонка представляет собой небольшую собственную кровлю, отводящую от трубы воду и снег. Ее монтаж достаточно сложен, так как в состав разуклонки входят все слои изоляции, кроме того, следует качественно совместить ее с основной кровлей, используя фигурные элементы. Чтобы избежать монтажа разуклонки, стоит сделать трубу меньшего размера.

Использование готовых комплектов

Стандартные модульные дымоходы («сэндвич») позволяют значительно упростить процесс проведения трубы через крышу. Для изготовления конструкций используется широкий спектр материалов, в том числе :

Выбор модульного дымохода зависит от используемого топлива, так как они существенно различаются по своим техническим характеристикам. Преимуществом таких систем является возможность установки трубы не под прямым углом. Это особенно актуально при монтаже дымохода в эксплуатируемом здании и позволяет выбрать практически любое место для установки камина, печи или автоматического котла.

Непосредственно через кровлю проходит модульный дымоход, состоящий из таких частей, как :

• дефлектор (устройство, усиливающее тягу в дымоходе за счет использования потока горячего воздуха);
• хомут под растяжки (позволяет дополнительно закрепить на крыше высокую трубу);
• юбка (элемент, защищающий место выхода трубы через кровлю);
• кровельный проход (элемент с закрепленным фартуком, который непосредственно монтируется в кровельный пирог).

Модульные дымоходы имеют привлекательный внешний вид.

Стальные дымоходы могут устанавливаться, если значение температуры выходящих газов составляет не более 500 °С. Запрещены для установки на печах, топящихся углем. Для асбестоцементных труб данный параметр составляет 300 градусов, для угольных печей такие дымоходы также непригодны.

Если дымоход выполнен из бетона или кирпича, либо смонтирован готовый заводской проход, конструкция не должна жестко крепиться к кровельной системе. Под воздействием внешних факторов крыша может деформироваться, и эти усилия передадутся на дымоход, что может повлечь за собой его разрушение. Когда осуществляется выход дымохода через крышу, все соединения дымохода с кровлей выполняются с использованием гибких элементов.

Особенности

Большое количество положительных отзывов об использовании сэндвич-труб обусловлены рядом неоспоримых достоинств данных конструкций.

• Обеспечение пожарной безопасности при работе котельного оборудования возможно благодаря наличию изоляционного слоя, не позволяющего нагреваться внешней трубе.
• Быстрый и простой монтаж объясняется тем, что при обустройстве обычных дымоходных труб часто требуется оборачивать их теплоизоляционным материалом, который, в свою очередь, сам нуждается в дополнительном укрытии. При монтаже сэндвичей такая необходимость отпадает: трубы уже имеют теплоизоляционный слой и в применении дополнительных материалов не нуждаются.

• Отсутствие необходимости обустройства капитальных оснований под металлические модели. Стальные сэндвич-трубы прекрасно удерживаются при помощи кронштейнов и в дополнительных фиксирующих приспособлениях не нуждаются.
• Благодаря наличию фасонных частей, трубопроводу можно придать любую конфигурацию. Это особенно удобно в панельных домах и при нестандартных планировках, которые подразумевают дополнительные архитектурные формы в виде колонн и выступов.

• Значительное снижение тепловых потерь и уменьшение количества образования конденсата делают эксплуатацию котельного оборудования простой и эффективной.
• Конструктивные особенности сэндвич-труб избавляют помещение от неприятного гула, возникающего при воздействии тяги. Это позволяет оборудовать сэндвичными дымоходами каминные залы без риска нарушить покой присутствующих.

• Благодаря наличию ревизий очистка дымохода может производиться самостоятельно. Работы могут выполняться без частичного разбора или полного демонтажа трубопровода. Кроме того, гладкие стенки внутреннего контура, не склонны к накоплению на них сажи и жировых отложений, чем выгодно отличаются, к примеру, от гофрированных труб.
• Эстетичный внешний вид сэндвич-труб позволяет устанавливать их в любые помещения без риска загромоздить пространство или испортить дизайн.

К недостаткам таких труб относят вероятность снижения герметичности, которая происходит в результате реакции материала на резкие перепады температур. Минусом также является высокая стоимость керамических и некоторых стальных моделей. Кроме того, многие потребители недовольны коротким сроком эксплуатации недорогих металлических моделей, способных прослужить не более 15 лет.

Монтаж сэндвич-дымохода из керамики

Основная сложность монтажа керамических сэндвич-дымоходов – это обустройство надежного фундамента, а также сборка внешней оболочки. Для оболочки дымоходов используют блоки из вспененного керамзитобетона – они легкие, прочные и не боятся влаги. Керамические трубы тяжелее металлических, поэтому монтаж лучше проводить бригадой из двух-трех человек.

Дымоход сэндвич из керамики: последовательность монтажа

1. Проверяют наличие и комплектность всех элементов дымохода в соответствии с проектом: труб, блоков, утеплителя, доборных элементов.

Керамические трубы и бетонные блоки для сэндвич-дымохода

Утеплитель — базальтовая вата

Доборные элементы, шаблоны и оголовок

2. Выравнивают фундамент с помощью песчано-цементного раствора и выжидают несколько дней для набора им прочности. Поверх стяжки укладывают два-три слоя рубероида – гидроизоляция не позволит влаге из грунта проникать в стенки дымохода.

Фундамент необходимо выровнять

3. Первым устанавливают блок основания. Это очень ответственный этап – любое отклонение от вертикали этого блока приведет к сильному перекосу всего дымохода, поэтому на данном этапе нужно обязательно использовать уровень.

Примерка и выравнивание первого блока

4. После примерки и выравнивания блок ставят на рубероид на тот же цементно-песчаный раствор и окончательно выравнивают.

Установка первого блока на раствор

5. Для большей устойчивости внутрь блока укладывают булыжники, щебень или битый кирпич и заливают цементно-песчаным раствором или бетоном.

Блок-основание наполняют камнями и бетоном

6. Все следующие блоки скрепляют между собой с использованием специального раствора, устойчивого к высоким температурам – его приобретают вместе с комплектом дымохода. Раствор наносят по металлическому шаблону шпателем.

Жаропрочный раствор наносят на блок по шаблону

7. Для установки некоторых элементов – тройников, ревизий – в блоках необходимо сделать выпил. Его выполняют болгаркой с диском с алмазным напылением по готовому шаблону, входящему в комплект.

Выпилы в блоках делают болгаркой с алмазным кругом

8. Первый элемент трубы – конденсатосборник с отводом, его устанавливают в блок с выпиленным отверстием для вентиляционной дверки так, чтобы отвод был обращен к выпилу в блоке.

Установка конденсатосборника

Трубку для отвода конденсата выводят в выпил в блоке

9. Вокруг первого элемента трубы укладывают теплоизолятор – маты из базальтовой ваты.

Утеплитель укладывают вокруг керамических труб, заполняя промежутки

10. Следующий элемент трубы ставят на сборник конденсата, соединяя элементы на специальный герметик.

Соединение труб выполняют на жаропрочный герметик

11. Продолжают сборку дымохода. Блоки соединяют с блоками на жаропрочный раствор, трубы – на герметик. При этом не забывают совмещать ревизионные элементы и тройники с выпилами в блоках, а трубы оборачивать теплоизолирующими матами.

Установка трубы с отводом для ревизионной дверки

Дверка для ревизии вполнена из металла и входит в комплект поставки

12. Проход дымохода через перекрытия блоки закрепляют к стропилам или балкам с помощью металлических кронштейнов, увеличивая тем самым устойчивость дымохода.

Проход трубы через перекрытия

13. При выходе дымохода через крышу стараются сделать минимальный зазор между блоком и кровельным покрытием. Устанавливают планки примыкания и зашивают трубу подходящим материалом, в данном случае – профилированным металлом.

Планки примыкания предохраняют трубу от протечек

Трубу можно зашить металлом

14. Чтобы исключить попадание влаги внутрь оболочки дымохода, ее закрывают бетонной плитой с отверстием под саму трубу. Если готовую плиту подобрать не удается, можно выполнить опалубку с армированием и залить ее бетоном толщиной 5-10 см.

Опалубка для бетонной плиты — перекрытия трубы

15. Наверх трубы надевают оголовок в виде конуса, он также входит в комплект поставки.

Оголовок для защиты от осадков

Видео — монтаж керамического дымохода типа «сэндвич»

Правильно смонтированный дымоход не боится ни влаги, ни перегрева, он успешно справляется с задачей отведения дыма от печи, камина или котла. Своевременная чистка и обслуживание дымохода продлит срок его службы, поэтому перед тем, как собрать дымоход сэндвич, тщательно продумайте местоположение всех ревизионных элементов, и эксплуатация вашего дымохода станет удобной и безопасной.

Что такое сэндвич-труба

Сэндвич-труба – это специальный дымовой канал, выполненный в виде двух соединенных между собой металлических труб с разным диаметром. При этом меньшее изделие находится внутри большего, а свободное пространство между ними с помощью высокого давления заполняется специальным огнеупорным материалом – термоустойчивым базальтовым волокном.

Сам дымоход можно представить в виде конструктора, который собирается из специальных элементов: тройников, хомутов и отводов.

Простота сборки обеспечивается за счет продуманных деталей конструкции. Каждое изделие имеет разные размеры резьбы с двух сторон, благодаря чему элементы собираются по принципу раструбов в канализационных трубах. Такое соединение обеспечивает изделиям герметичность. Для дополнительного укрепления отрезков используются хомуты.

Этапы монтажа дымохода из термотруб

После заключения договора, разработки проекта и его утверждения заказчиком строительной компанией будет проложен дымоход в стене или крыше поэтапно:

• На печной патрубок надевается переходник. Он смазывается герметиком, способным выдерживать температуру минимум 1000 градусов. Переходной элемент для надёжности закрепляется с помощью хомута из металла.
• Устанавливается отрезок одностенной трубы, чтобы предотвратить перегрев сэндвича, который при воздействии высокой температуры превращается в камень. Это приводит к выходу из строя дымохода.
• На одностенную трубную деталь монтируется каменка или металлическая ёмкость для подогрева воды.

Металлический бак для подогрева воды в бане над печьюИсточник pechimax.ru

• Если выполняется установка дымохода через стену в деревянном доме, бане или другом строение, создаётся с 3-градусным уклоном в сторону улицы участок дымоотвода длиною не более 1000 мм.
• В стене подготавливается отверстие для вывода дымохода. Его диаметр всегда больше сечения сэндвич трубы. Если стена создана из горючего материала, тогда зазор между дымоотводящим каналом и несущей конструкцией составляет минимум 200 мм. Часто создаётся квадратное отверстие размером 400*400 мм.
• Стенки проёма закрываются базальтовым картоном.
• Устанавливается проходной узел дымохода через стену в заводском исполнении.

Проходной блок в виде коробаИсточник masterweld.ru

• В проходной блок вставляется сэндвич-труба.
• Пустое пространство детали для проходки заполняется минеральной ватой.
• Узел прохода трубы через стену закрывается декоративной розеткой или пластиной из металла.
• Видимые щели заполняются с помощью герметика.

• Закрепляется кронштейн с опорной пластиной на внешней поверхности стены в месте выхода дымохода. Производители нередко изготавливают этот узел вместе с ревизионным элементом.
• Выполняется крепление дымохода вдоль стены в вертикальном направлении. Сэндвич трубы соединяются между собой «по дыму» и «по конденсату». В первом случае изделия раструбом надеваются на суженные торцы, а во втором – стыки выполняются наоборот.

Способы соединения труб «по дыму» и «по конденсату»Источник obustroeno.com

Разобраться в принципах создания соединений «по дыму» и «по конденсату» поможет видеоматериал:

Монтажный процесс завершается установкой конуса требуемой высоты и выбранного оголовка. Если последний участок имеет большую длину, на нем закрепляется хомут с проушинами. Это изделие позволяет зафиксировать конечный отрезок дымохода с помощью растяжек, которые закрепляются на неподвижных прочных деталях крыши.

Специальный хомут под растяжкиИсточник yandex.net

Заключение

Сэндвич трубы позволяют смонтировать профессионалам практичный и эффективный дымоход от печи. В зависимости от планировки бани установка его основной части выполняется внутри или снаружи строения.

Продуманная конструкция двухконтурных труб с теплоизоляционным материалом позволяет быстро собирать дымоход по заранее разработанной схеме как конструктор. Тем более производители выпускают все необходимые сэндвич-элементы для сборки дымоотводящего канала.

Для создания эффективного сэндвич-дымохода требуется пригласить специалистов, обладающих навыками, аккуратностью и опытом выполнения работ на земле и высоте. Помощь профессионалов позволит собрать систему, которая не станет причиной пожара.

Источник
