Qf на электрической схеме

Буквенное обозначение радиоэлементов в схеме

Давайте еще раз рассмотрим нашу схему.

Как вы видите, схема состоит из каких-то непонятных значков. Давайте разберем один из них. Пусть это будет значок R2.

Итак, давайте первым делом разберемся с надписями. R  – это значит резистор. Так как у нас он не единственный в схеме, то разработчик этой схемы дал ему порядковый номер “2”. В схеме их целых 7 штук.  Радиоэлементы в основном нумеруются слева-направо и сверху-вниз. Прямоугольник с чертой внутри уже явно показывает, что это постоянный резистор с мощностью рассеивания  в 0,25 Ватт. Также рядом с ним написано 10К, что означает его номинал в 10 Килоом. Ну как-то вот так…

Как же обозначаются остальные радиоэлементы?

Для обозначения радиоэлементов используются однобуквенные и многобуквенные коды. Однобуквенные коды  – это группа, к которой принадлежит тот или иной элемент. Вот основные группы радиоэлементов:

А – это различные устройства (например, усилители)

В – преобразователи неэлектрических величин в электрические и наоборот. Сюда могут относиться различные микрофоны, пьезоэлементы, динамики и тд. Генераторы и источники питания сюда не относятся.

С – конденсаторы

D – схемы интегральные и различные модули

E – разные элементы, которые не попадают ни в одну группу

F – разрядники, предохранители, защитные устройства

G – генераторы, источники питания,

H – устройства индикации и сигнальные устройства, например, приборы звуковой и световой индикации

K – реле и пускатели

L – катушки индуктивности и дроссели

M – двигатели

Р – приборы и измерительное оборудование

Q – выключатели и разъединители в силовых цепях. То есть в цепях, где “гуляет” большое напряжение и большая сила тока

R – резисторы

S – коммутационные устройства в цепях управления, сигнализации и в цепях измерения

T – трансформаторы и автотрансформаторы

U – преобразователи электрических величин в электрические, устройства связи

V  – полупроводниковые приборы

W – линии и элементы сверхвысокой частоты, антенны

X – контактные соединения

Y – механические устройства с электромагнитным приводом

Z – оконечные устройства, фильтры, ограничители

Для уточнения элемента после однобуквенного кода идет вторая буква, которая уже обозначает вид элемента. Ниже приведены основные виды элементов вместе с буквой группы:

BD – детектор ионизирующих излучений

BE – сельсин-приемник

BL – фотоэлемент

BQ – пьезоэлемент

BR – датчик частоты вращения

BS – звукосниматель

BV – датчик скорости

BA – громкоговоритель

BB – магнитострикционный элемент

BK – тепловой датчик

BM – микрофон

BP – датчик давления

BC – сельсин датчик

DA – схема интегральная аналоговая

DD – схема интегральная цифровая, логический элемент

DS – устройство хранения информации

DT – устройство задержки

EL – лампа осветительная

EK – нагревательный элемент

FA – элемент защиты по току мгновенного действия

FP – элемент защиты по току инерционнго действия

FU – плавкий предохранитель

FV – элемент защиты по напряжению

GB – батарея

HG – символьный индикатор

HL – прибор световой сигнализации

HA – прибор звуковой сигнализации

KV – реле напряжения

KA – реле токовое

KK – реле электротепловое

KM – магнитный пускатель

KT – реле времени

PC – счетчик импульсов

PF – частотомер

PI – счетчик активной энергии

PR – омметр

PS – регистрирующий прибор

PV – вольтметр

PW – ваттметр

PA – амперметр

PK – счетчик реактивной энергии

PT – часы

QF – выключатель автоматический

QS – разъединитель

RK – терморезистор

RP – потенциометр

RS – шунт измерительный

RU – варистор

SA – выключатель или переключатель

SB – выключатель кнопочный

SF – выключатель автоматический

SK – выключатели, срабатывающие от температуры

SL – выключатели, срабатывающие от уровня

SP – выключатели, срабатывающие от давления

SQ – выключатели, срабатывающие от положения

SR – выключатели, срабатывающие от частоты вращения

TV – трансформатор напряжения

TA – трансформатор тока

UB – модулятор

UI – дискриминатор

UR – демодулятор

UZ – преобразователь частотный, инвертор, генератор частоты, выпрямитель

VD – диод, стабилитрон

VL – прибор электровакуумный

VS – тиристор

VT – транзистор

WA – антенна

WT – фазовращатель

WU – аттенюатор

XA – токосъемник, скользящий контакт

XP – штырь

XS – гнездо

XT – разборное соединение

XW – высокочастотный соединитель

YA – электромагнит

YB – тормоз с электромагнитным приводом

YC – муфта с электромагнитным приводом

YH – электромагнитная плита

ZQ – кварцевый фильтр

Виды и значение линий

1. Тонкая и толстая сплошные линии — на чертежах изображает линии электрической, групповой связи, линии на элементах УГО.
2. Штриховая линия — указывает на экранирование провода или устройств; обозначает механическую связь (мотор — редуктор).
3. Тонкая штрихпунктирная линия — предназначается для выделения групп из нескольких компонентов, составляющих частей устройства, либо систему управления.
4. Штрихпунктирная с двумя точками — линия разъединительная. Показывает развертку важных элементов. Указывает на удаленный от устройства объект, связанный с системой механической или электрической связью.

Сетевые соединительные линии показывают полностью, но согласно стандартам, их допускается обрывать, если они являются помехой для нормального понимания схемы. Обрыв обозначают стрелками, рядом указывают основные параметры и характеристики электрических цепей.

Жирная точка на линиях указывает на соединение, спайку проводов.

Виды схем в электрике

Для составления и чтения различных схем обычно требуются разные элементы. Типов схем есть много, но в электрике обычно используются:

• Функциональные, на которых отображаются основные узлы устройства, без детализации. Внешне выглядит как набор прямоугольников с проложенными между ними связями. Дает общее представление о функционировании объекта.

На функциональной схеме указаны блоки и связи между ними

Принципиальная схема детализирует устройство

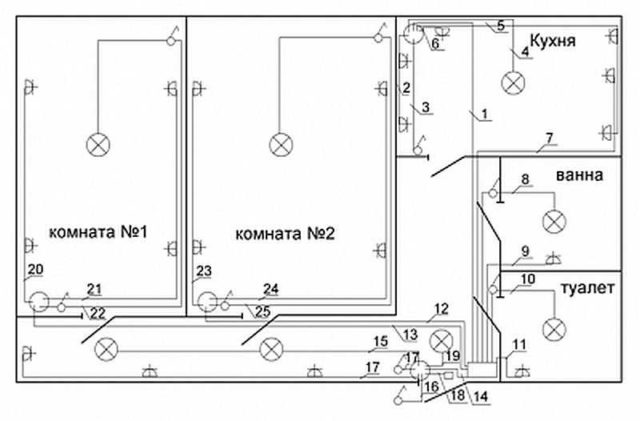

На монтажной отображается местоположение и прохождение кабелей/линий связи

Есть еще много других видов электрических схем, но в домашней практике они не используются. Исключение — трасса прохождения кабелей по участку, подвод электричества к дому. Этот тип документа точно понадобится и будет полезным, но это больше план, чем схема.

Условные обозначения однолинейных схем

Как уже говорили, на однолинейных схемах указывается только силовая часть: УЗО, автоматы, дифавтоматы, розетки, рубильники, переключатели и т.д. и связи между ними. Обозначения этих условных элементов могут использоваться в схемах электрических щитов.

Основная особенность графических условных обозначений в электросхемах в том, что сходные по принципу действия устройства отличаются какой-то мелочью. Например, автомат (автоматический выключатель) и рубильник отличаются лишь двумя мелкими деталями — наличием/отсутствием прямоугольника на контакте и формой значка на неподвижном контакте, которые отображают функции данных контактов. Контактор от обозначения рубильника отличает только форма значка на неподвижном контакте. Совсем небольшая разница, а устройство и его функции другие. Ко всем этим мелочам надо присматриваться и запоминать.

Обозначения элементов на однолинейной схеме

Также небольшая разница между условными обозначениями УЗО и дифференциального автомата. Она тоже только в функциях подвижных и неподвижных контактов.

Примерно так же обстоит дело и с катушками реле и контакторов. Выглядят они как прямоугольник с небольшими графическими дополнениями.

Условные обозначения катушек контакторов и реле разных типов (импульсная, фотореле, реле времени)

В данном случае запомнить проще, так как есть довольно серьезные отличия во внешнем виде дополнительных значков. С фотореле так совсем просто — лучи солнца ассоциируются со стрелками. Импульсное реле — тоже довольно легко отличить по характерной форме знака.

Условные обозначения разъемного (вилка-штепсель) и разборного (клеммная колодка) соединения), измерительных приборов

Немного проще с лампами и соединениями. Они имеют разные «картинки». Разъемное соединение (типа розетка/вилка или гнездо/штепсель) выглядит как две скобочки, а разборное (типа клеммной колодки) — кружочки. Причем количество пар галочек или кружочков обозначает количество проводов.

Условные графические обозначения на электросхемах

В связи с тем, что на данный момент существует огромное количество всевозможных элементов электросхем, для каждого из них нужно свое обозначение в виде символов, букв и цифр, а также графических изображений. Чтобы не было разногласий и разночтений, были разработаны нормативные документы, которые недвусмысленно закрепляют за каждым элементом буквенно-цифровое и графическое обозначение. Следующий список включает все основные стандарты условностей:

• ГОСТ 2.710 81 — Требования государственного стандарта к буквенно-цифровым обозначениям различных конструктивных электроэлементов и электроприборов;
• ГОСТ 2.747 68 — Требования к размерным характеристикам графических изображений;
• ГОСТ 21.614 88 — Нормы, которые приняты для планирования монтажа электрооборудования и электропроводки;
• ГОСТ 2.755 87 — Требования по обозначению на схеме контактов, соединений и коммутационного оборудовании;
• ГОСТ 2.709 89 — Стандарт, регулирующий обозначение соединений контактов и проводки;
• ГОСТ 21.404 85 — Требования по обозначению средств автоматизации при описании технических процессов на предприятии.

Чертежи вакуумных приборов

Перед тем, как перейти к обозначениям элементов схем, следует сказать, что и сами схемы имеют буквенное обозначение. Так, структурные схемы обозначаются цифрой 1, функциональные схемы — 2, принципиальные (полные) схемы — 3, монтажные схемы (схемы соединений) — 4, схемы подключения — 5, общие схемы — 6, схемы расположения — 7, а схемы объединения — 0.

Газовый чертеж генератора

По видам обозначения также имеются:

• электрические схемы — Э;
• гидравлические схемы — Г;
• пневматические схемы — П;
• газовые схемы — Х;
• кинематические схемы — К;
• вакуумные схемы — В;
• оптические схемы — Л;
• энергетические схемы — Р;
• схемы деления — Е;
• комбинированные схемы — С.

Оптическая схема теодолита

Для всех типов графических документов существуют свои обозначения, которые регулируются специальными государственными стандартами и прочими документами нормативного характера. Например, можно привести основные графические обозначения для некоторых видов электросхем. В функциональных схемах часто обозначаются основные узлы и средства автоматизации.

Таблица функциональных УГО

Согласно картинке, обозначения следующие:

• А — Приборы, которые установлены за электрическим щитом или распределительной коробкой. 1 — основной вид, 2 — допускаемый;
• В — Приборы, которые установлены в пределах электрического щитка или распределительной коробки;
• С — Графическое представление исполнительных механизмов;
• D — Способ влияния исполнительного механизма на орган, который его регулирует в случае отключения питания элемента. Первый вариант — открытие органа регулирования, второй — его закрытие, а третий — отсутствие каких-либо изменений;
• E — Исполнительный механизм с установленным ручным приводом. Такой тип механизма может быть указан также в любом случае из предыдущего пункта списка;
• F — Изображение линий связи: 1 — общая линия, 2 — линия пересечения без соединения, 3 — линия с соединениями.

В однолинейных и полных схемах есть несколько видов обозначений. Ниже будут приведены самые распространенные из них.

Таблица УГО для источников электропитания

На данном изображении приведены следующие виды источников питания:

• А — источники постоянного тока и напряжения. Их полярность определяется знаками «+» и «-» на разных сторонах;
• B — переменное напряжение;
• C — переменное и постоянное напряжение, которое используется в устройстве, которое может работать ото всех типов электроэнергии;
• D — Источник питания аккумуляторного или гальванического типа;
• E — Схематическое изображение батареи или аккумулятора, который состоит из нескольких элементов питания.

УГО электромеханических устройств

Обозначения электромеханических элементов и устройств включает в себя:

• А — Катушки электрических приборов, к которым относятся реле, магнитные пускатели и так далее;
• В — графические обозначения для воспринимающих частей тепловых элементов;
• С — Катушка прибора с блокировкой механического типа;
• D — Контактные элементы приборов коммутации, включающие замыкающие, размыкающие и переключающие типы;
• Е — УГО для переключателей и кнопок;
• F — Обозначение рубильника.

Как определить свой размер одежды

Для того, чтобы узнать, какие цифры или буквенные обозначения искать на ярлыках одежды в магазинах, важно точно снять
мерки. Обхват груди и бедер измеряется сантиметровой лентой по самым выступающим точкам

Иалию следует мерить в
спокойном, расслабленном состоянии тела, не втягивая живот. Рост — от верхней части головы до касания пяток пола.
Измерительная лента должна плотно прилегать к телу, важно не сутулиться, не горбиться, осанку держать ровно. Если
при измерении получается промежуточная единица, то необходимо выбрать самый близкий размер в сторону увеличения.

Обозначение	S	M	L	XL	2XL
Размер	44	46-48	50-52	54-56	58
Обхват груди, см	88	92	96	100	104	108	112	116
Обхват бедер, см	96	100	104	108	112	116	120	124
Рост, см	-164	160-170	170-176	176-182	182+

Обозначение	XS	S	M	L	XL	2XL
Размер	44	46	48	50	52	54
Обхват груди, см	88	92	96	100	104	108
Обхват талии, см	76	80	84	88	92	96
Обхват шеи, см	38	39	40-41	41-42	42-43	43-44
Рост, см	-164	164-170	170-176	176-182	182-188	188+

Таблица соответствия размеров одежды

Международное обозначение	XS	S	M	L	XL	2XL	3XL	4XL
Американское обозначение, дюйм	—	34-36	36-38	38-40	40-42	42-44	44	46
Европейские размеры размер (см)	—	38-40	40-42	42-44	44-46	46-48	48-50	50-52
Российские размеры, (см) рост (см)	42-44	44-46	46-48	48-50	50-52	52-54	54-56	56-58
158-164	164-170	170-176	176-182	182-188	188-194	194-200

Международное обозначение	2XS	XS	S	M	L	XL	2XL
Американское обозначение, дюйм	—	32-34	34-36	36-38	38-40	40-42	42-44
Европейские размеры размер (см)	—	36-38	38-40	40-42	42-44	44-46	46-48
Российские размеры, (см) рост (см)	40-42	42-44	44-46	46-48	48-50	50-52	52-54
152-158	158-164	164-170	170-176	176-182

Международное обозначение	XS	S	M	L	XL	2XL
Европейские размеры размер (см)	—	24	25	26-27	28-29	30
Российские размеры, (см) рост (см)	28-30	30	30-32	32-34	36	38
110-116	116-122	122-128	134-140	146	152

Доставка по России:
Москва,
Белгород,
Екатеринбург,
Кемерово,
Челябинск,
Королев,
Мытищи,
Нижний Новгород,
Санкт-Петербург,
Симферополь,
Севастополь,
Люберцы,
и многие другие.

Электрические щитки

Электрощиты необходимы для приема и распределения энергии из сети, которая питает не только бытовые приборы, но и группы освещения. Объем потребителей электрической энергии постоянно растет, поэтому нужна модель сложнее, позволяющая производить разделение электричества на категории. На схеме щиток обозначается как треугольник с молнией (разрядом). Значки могут быть как цветные (желтые), так и черно-белые.

Запрещается проникать в щитки людям, которые не имеют опыта и навыков в электрике. Если внутри что-то повреждено, сам щиток может бить небольшими разрядами тока через корпус.

Важно! Такие приборы подразделяются на этажные и квартирные. Первые устанавливаются непосредственно на этаже (лестничной клетке) и используются для приема энергии от ВРУ

Вторые находятся в квартире и распределяют энергию внутри каждой комнаты. В последние годы все больше людей отдают предпочтение именно такие распределительным устройствам.

Порядок чтения электросхемы

Выводы и полезное видео по теме Какие виды электросхем могут пригодиться? Графические обозначения Для каждого типа графического документа предусмотрены свои обозначения, регулируемые соответствующими нормативными документами. Согласно принятой классификации различают десять видов схем, из которых в электротехнике, чаще всего, используется три: Функциональная, на ней представлены узловые элементы изображаются как прямоугольники , а также соединяющие их линии связи. В данном случае надо только запомнить как выглядит на схеме каждый из типов ламп.
Фильтр кварцевый ZQ Порядковые номера элементам следует присваивать, начиная с единицы, в пределах группы элементов, которым на схеме присвоено одинаковое буквенное позиционное обозначение, например, Q1, Q2, Q3, в соответствии с последовательностью их расположения на схеме сверху вниз и слева направо.
Если нужно отразить только силовые линии, достаточно начертить линейную схему, а для изображения всех видов цепей с приборами контроля и управления понадобится полная.
Существуют различные виды электрических схем, различающиеся по своему целевому назначению. Сюда же входят трансформаторы, стабилизаторы и другие устройства, обеспечивающие необходимое качество и уровень напряжения.
Участки цепи, вдоль которых протекают одни и те же токи, называются ветвями.
Трехфазная обмотка, соединенная в зигзаг
Например, контактор и рубильник обозначаются одинаково, разница — в небольшом элементе на неподвижном контакте.
Усилитель, который летал. Sony TA-F570ES. Схема, ремонт и обзор

Общие правила построения обозначений контактов

Обозначения устройств и функциональных групп следует строить из комбинации букв и или цифр.
При составлении перечней элементов на объект допускается указывать только первую и вторую части обозначения обязательную часть. Есть замыкающий, размыкающий, переключающий контакты.
Установка розеток с заземлением обязательна при включении сложной бытовой техники типа стиральной или посудомоечной машины , духовки и т. Исключение — трасса прохождения кабелей по участку, подвод электричества к дому.
Различие — положение черты на изображении клавиши. Условные обозначения радиоэлементов в чертежах Знание условных графических элементов поможет вам прочесть практически любую схему — какого-нибудь устройства или электропроводки. Как изображают выключатели, переключатели, розетки На некоторые виды этого оборудования утвержденных стандартами изображений нет.
Например, А Бывает, что нижняя часть изображения закрашена черным темным. Буквенные обозначения элементов на схемах: основные и дополнительные В таблице выше приведены международные обозначения. Обозначения розеток и выключателей на чертежах Проект внутреннего электроснабжения — совокупность схем и чертежей силовых розеточных сетей и сети освещения.

Символы и УГО на однолинейных схемах электроснабжения помогают проектировщикам и монтажникам без применения дополнительных манипуляций правильно читать графические чертежи. Различие — положение черты на изображении клавиши. В данных документах применяются позиционные обозначения элементов, то есть указывается их место расположения на плате, способ и очередность монтажа. Общие правила построения обозначений контактов 1. В помещения с нормальными условиями эксплуатации ставят выключатели с IP20, может до IP

Примерно так же обстоит дело и с катушками реле и контакторов. Коммутационные устройства на схемах должны быть изображены в положении, принятом за начальное, при котором пусковая система контактов обесточена. Вполне возможно, в ближайшее время это вопрос будет урегулирован. Каждое из обозначений можно применять в определенных случаях.

Условные обозначения катушек контакторов и реле разных типов импульсная, фотореле, реле времени В данном случае запомнить проще, так как есть довольно серьезные отличия во внешнем виде дополнительных значков. На однолинейных изображены только силовые цепи, а управление и контроль прорисованы на отдельном листе. Принципиальная схема детализирует устройство Монтажная. К ним относят логические элементы, интегральные схемы аналоговые и цифровые, устройства задержки и хранения информации.
Условные обозначения электрооборудования на планах

Устройства с повышенной защитой от пыли и влаги

Рассмотренные розетки не отличаются высоким уровнем защиты от проникновения в их корпус твердых предметов, а также влаги. Такие изделия могут применяться во внутренних помещениях, где условия эксплуатации исключают подобные воздействия. Что касается устройств, предназначенных для установки на открытом воздухе или, например, в ванных комнатах, то согласно принятой классификации степень их защиты должна быть ниже IP44 (где первая цифра соответствует уровню защиты от пыли, вторая – от влаги).

Такие розетки обозначаются на схеме в виде полностью закрашенного черным цветом полукруга. Как и в предыдущем случае, двухполюсные и трехполюсные влагозащищенные розетки обозначаются соответствующим количеством отрезков, примыкающих к выпуклой части полукруга.

Применение приборов

Варисторы применяются для защиты электронных устройств от скачкообразного напряжения, амплитуда которого превышает номинальное значение питания. Благодаря применению в блоках питания полупроводникового резистора, появляется возможность избежать множества поломок, которые могут вывести электронику из строя. Широкое применение варистор получил и в схеме балласта, который применяется в элементах освещения.

В некоторых стабилизаторах величин напряжения и тока также используются специализированные полупроводниковые резисторы, а варисторы-разрядники с напряжением более 20 кВ применяются для стабилизации питания в линиях электропередач. Его можно подключить также и в схему проводки (схема 1), защитив ее от перегрузок и недопустимых амплитудных значений тока и напряжения. При перегрузке проводки происходит ее нагрев, который может привести к пожару.

Схема 1 — Подключение варистора для сети 220В.

Низковольтные варисторы работают в диапазоне напряжения от 3 В до 200 В с силой тока от 0,1 до 1 А. Они применяются в различной аппаратуре и ставятся преимущественно на входе или выходе источника питания. Время их срабатывания составляет менее 25 нс, однако этой величины для некоторых приборов недостаточно и в этом случае применяются дополнительные схемы защиты.

Однако технология их изготовления не стоит на месте, поскольку фирма «S+М Eрсоs» создала радиоэлемент с временем срабатывания менее 0,5 нс. Этот полупроводниковый резистор изготовлен по smd-технологии. Конструкции дискового исполнения обладают более высоким временем срабатывания. Многослойные варисторы (CN) являются надежной защитой от статического электричества, которое может вывести из строя различную электронику. Примером использования является производство мобильных телефонов, которые подвержены воздействию статических разрядов. Этот тип варисторов также получили широкое применение в области компьютерной технике, а также в высокочувствительной аппаратуре.

Какое отличие между переменным и постоянным током

Ток – это движение заряженных электронов в определенном направлении. Это перемещение необходимо для того, чтобы бытовые и профессиональные электроприборы могли работать с установленной номинальной мощностью. В домашней розетке ток появляется из электростанции, где кинетическая энергия электронов преобразуется в электрическую.

Электроток постоянного характера – электричество, получаемое из аккумулятора телефона или батарейки. Он называется так, потому что направление движения электронов в нем не меняется. На таком принципе основана работа зарядных устройств: они конвертируют переменное электричество сети в постоянное и в таком виде оно накапливается в аккумуляторных батареях.

Переменный ток – электричество в любой домашней электросети. Он называется так из-за того, что направление движения электронов постоянно меняется. Количество изменений направления задается частотой, которая для домашних сетей в СНГ равно 50 Гц. Это значит, что за одну секунду электроток меняет направление движения целых 50 раз. Напряжение же в сети – это максимальный «напор», который заставляет двигаться электроны.

Обозначение постоянного и переменного тока

ГОСТ 2.768-90 Единая система конструкторской документации (ЕСКД). Обозначения условные графические в схемах. Источники электрохимические, электротермические и тепловые, ГОСТ от 26 октября 1990 года №2.768-90

ГОСТ 2.768-90

Группа Т52

МКС 01.080.40 31.180 ОКСТУ 0002

Дата введения 1992-01-01

1. ВНЕСЕН Государственным комитетом СССР по управлению качеством продукции и стандартам

2. Постановлением Государственного комитета СССР по управлению качеством продукции и стандартам от 26.10.90 N 2706 стандарт Совета Экономической Взаимопомощи СТ СЭВ 653-89 “Единая система конструкторской документации СЭВ. Обозначения условные графические в электрических схемах. Источники электрохимические, электротермические и тепловые” введен в действие непосредственно в качестве государственного стандарта СССР с 01.01.92

3. СТАНДАРТ СООТВЕТСТВУЕТ стандарту МЭК 617-6-83 в части табл.1, 3, 4, за исключением пп.3-5 табл.1 и п.4 табл.3, и стандарту МЭК 617-8-83 в части табл.2, за исключением п.2 табл.2

4. ПЕРЕИЗДАНИЕ. Ноябрь 2004 г.Настоящий стандарт распространяется на схемы изделий всех отраслей промышленности, выполняемые вручную или автоматизированным способом, и устанавливает условные графические обозначения электрохимических, электротермических и тепловых источников и генераторов мощности.

1. Условные графические обозначения электрохимических источников

1. Условные графические обозначения электрохимических источников должны соответствовать приведенным в табл.1.

Таблица 1

Наименование	Обозначение
1. Гальванический элемент (первичный или вторичный) Примечание. Допускается знаки полярности не указывать
2. Батарея, состоящая из гальванических элементов Примечание. Батарею из гальванических элементов допускается обозначать так же, как в п.1. При этом над обозначением проставляют значение напряжения батареи, например напряжение 48 В
3. Батарея с отводами от элементов, например батарея номинального напряжения 12 В, номинальной емкости 84 А·ч с отводами 10 В и 8 В
4. Батарея, состоящая из гальванических элементов с переключаемым отводом
5. Батарея, состоящая из гальванических элементов с двумя переключаемыми отводами, например батарея номинального напряжения 120 В с номинальной емкостью 840 А·ч

2. Условные графические обозначения электротермических источников

2. Условные графические обозначения электротермических источников должны соответствовать приведенным в табл.2.

Таблица 2

Наименование	Обозначение
1. Термоэлемент (термопара)
2. Батарея из термоэлементов, например, с номинальным напряжением 80 В
3. Термоэлектрический преобразователь с контактным нагревом
4. Термоэлектрический преобразователь с бесконтактным нагревом

Допускается не зачернять или опускать окружности в условных графических обозначениях электротермических источников.

3. Условные графические обозначения источников тепла

3. Условные графические обозначения источников тепла должны соответствовать приведенным в табл.3.

Таблица 3

Наименование	Обозначение
1. Источник тепла, основной символ (06-17-01)
2. Радиоизотопный источник тепла (06-17-02)
3. Источник тепла, использующий горение (06-17-03)
4. Источник тепла, использующий неионизирующее излучение

4. Условные графические обозначения генераторов мощности

4. Условные графические обозначения генераторов мощности должны соответствовать приведенным в табл.4.

Таблица 4

Наименование	Обозначение
1. Генератор мощности, основной символ (06-16-01)
2. Термоэлектрический генератор с источником тепла, использующим горение (06-18-01)
3. Термоэлектрический генератор с источником тепла, использующим неионизирующее излучение (06-18-02)
4. Термоэлектрический генератор с радиоизотопным источником тепла (06-18-03)
5. Термоионический полупроводниковый генератор с источником тепла, использующим неионизирующее излучение (06-18-04)
6. Термоионический полупроводниковый генератор с радиоизотопным источником тепла (06-18-05)
7. Генератор с фотоэлектрическим преобразователем (06-18-06)

Примечания:

1. Числовые обозначения, указанные в скобках после наименования или под условным графическим обозначением, по Международному идентификатору.

2. Соотношения размеров (на модульной сетке) основных условных графических обозначений приведены в приложении.

ПРИЛОЖЕНИЕ (справочное). Соотношение размеров основных условных графических обозначений

ПРИЛОЖЕНИЕ Справочное

Наименование	Обозначение
1. Гальванический элемент
2. Термоэлемент (термопара)
3. Бесконтактный нагрев термоэлектрического преобразователя
4. Термоэлектрический генератор с источником тепла, использующим горение

Электронный текст документаподготовлен АО “Кодекс” и сверен по:официальное издание ЕСКД. Обозначения условные графическиев схемах: Сб. ГОСТов. -М.: ИПК Издательство стандартов, 2005

Освещение

Свет в квартире, нежилом помещении, в подъезде, на улице или в помещении электрощитовой можно подключать как группами, так и одиночно. Одна осветительная лампа обозначается в виде круга с крестом внутри и вертикальной линией.

Разные виды освещения

Линия для аварийного освещения обозначается длинным пунктиром. Осветительные группы на схеме можно увидеть в виде прямоугольника с полностью закрашенной зоной внутри.

Для всех жилых помещений рекомендуется устанавливать отдельные группы освещения для кухни, ванны или спальни. Это снизит нагрузку, в результате напряжение не будет резко меняться.

Внимание! Также, если в сети подключено много приборов, то рекомендуется использовать стабилизатор

Какие виды электросхем могут пригодиться?

Рассмотрим проектную информацию с точки зрения электромонтажника-любителя, желающего своими руками поменять проводку в доме или составить чертеж подключения дачи к электрокоммуникациям.

Сначала нужно понять, какие знания будут полезными, а какие не понадобятся. Первый шаг – это знакомство с видами электрических схем.

Схема щита, использующая реальные изображения коммутационных, защитных устройств, – электрические связи изображены цветными проводами. По сути, она не имеет ничего общего с профессиональной документацией, которая сопровождает проекты по энергоснабжению дома

Вся информация о видах схем изложена в новой редакции ГОСТ 2.702-2011, которая носит название «ЕСКД. Правила выполнения электрических схем».

Это дубликат более раннего документа – ГОСТ 2.701-2008, в котором как раз подробно говорится о классификации схем. Всего выделяют 10 видов, но на практике может потребоваться только одна – электрическая.

Кроме видовой классификации, существует и типовая, которая подразделяет все чертежные документы на структурные, общие и пр., всего 8 пунктов.

Домашнему мастеру будут интересны 3 типа схем: функциональная, принципиальная, монтажная.

Тип #1 – функциональная схема

Функциональная схема не содержит детализации, в ней указываются основные блоки и узлы. Она дает общее представление о работе системы. Для устройства электроснабжения частного дома не всегда есть смысл составлять такие чертежи, так как они обычно типовые.

А вот при описании сложного электронного устройства или для оснащения электрикой цеха, студии или пункта управления они могут пригодиться.

Образец функциональной схемы. Она содержит минимум условных обозначений. Вся информация представлена блоками с подписями – наименованиями устройств. По чертежу можно понять, как элементы связаны между собой

Тип #2 – принципиальная схема

Принципиальная схема, в отличие от функциональной – это набор условных обозначений, без знания которых сложно разобраться в устройстве сети в целом. На чертеже указываются все устройства и связи между ними. Если схема сложная, содержащая, например, резервирующие цепи, то эксплуатационники пользуются оперативным схемами, дающими представление о “сегодняшнем положении коммутационных аппаратов”.

Если же нужно отразить только силовые линии, достаточно начертить линейную схему, а для изображения всех видов цепей с приборами контроля и управления понадобится полная.

Вариант принципиальной схемы для электроснабжения дома с обозначением розеток, выключателей, разъема подключения электроплиты, звонка и его кнопки, светильников, автоматических предохранителей

Тип #3 – монтажная схема

Монтажная схема – документ, которым удобно пользоваться при установке сетей. По ней можно узнать, какие устройства следует подключать, где именно и как далеко друг от друга они находятся.

Указано расположение таких элементов, как выключатели и розетки, светильники, автоматы защиты. Прямо в схеме можно расставить номиналы и длину цепей.

Образец примитивной, но понятной и читаемой монтажной схемы для электроразводки частного дома, который можно составить самостоятельно, пользуясь ограниченным набором условных обозначений

Требования по всем видам схематической документации изложены в ГОСТ 2.702-2011, именно им и следует в дальнейшем руководствоваться при составлении собственных проектов.

Здесь же можно найти в полном объеме ссылки на другие полезные документы, в которых размещены таблицы графических и буквенных обозначений различных элементов, использующихся на электрических схемах, а также правила их использования.

Необходимость схемы

Если же говорить про выключатели света, то количество полюсов означает, сколько линий можно включать изолированно друг от друга.

Как правило, устанавливаются на высоте 0,9 метра от уровня пола. Основные стандарты, определяющие условные изображения на схемах электропроводок Все, что касается электрики, электротехники и т.

Как и розетки, выключатели света заносятся в проектную документацию. Одна черта — двухполюсная розетка, две — сдвоенная двухполюсная, три, имеющие вид веера, — трёхполюсная розетка. Они обозначаются пустым полукругом, не имеющим внутри никаких дополнительных чёрточек.

Похожее обозначение ввел и для выключателей. Это видно на схеме таких приборов.

Нормативные документы

Все обозначения предельно понятны для составления схемы даже человеку без специального образования. Некоторые современные электроприборы нуждаются не в однофазной, а в трехфазной электросети. Условное обозначение выключателей Кроме обычных выключателей, есть проходные и перекрёстные, позволяющие управлять светом из нескольких мест.

Прекрасно сочетается с интерьерами, стилизованными под восемнадцатое и девятнадцатое столетие, кроме этого, могут выполнять роль регулятора яркости света Противоположностью поворотному стал сенсорный выключатель. Это нужно для ведения всех необходимых инженерных документов при прокладке электропроводки в помещениях.

Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку. Если все выполнить как надо, то это позволит безошибочно трактовать содержание чертежа. А во-вторых, не нужно проделывать штробы для прокладки проводов отдельно к каждому коммутационному аппарату проводники, идущие и на розетку, и на выключатель, укладывают в одной штробе. Они нужны не только для того, чтобы обеспечить долгосрочную эксплуатацию электроприборов, но и для безопасности людей при пользовании электричеством.

Принципы классификации изделий Конструктивно выключатель имеет сходство со штепсельной розеткой. В схематическом изображении таких коммутационных аппаратов полукруг внутри имеет по центру черту.
Основные логические элементы компьютера. Вентили. Принцип работы. Обозначение на схеме.
