Чертежи и инструкция для создания навеса для машины из профильной трубы своими руками

Строим навес для машины – подробная инструкция

Для сооружения навеса для машины – пригодятся навыки по работе с молотком и пилой. Отметим, что тип кровельного материала практически не влияет на конструкцию навеса. Поэтому можно говорить о единой последовательности в действиях:

1. Закладка фундамента
   Существует несколько вариантов фундамента для навеса. Рекомендуем отдать предпочтение уже готовым фундаментным блокам. Вам останется лишь прикрепить к ним опорные столбы. Для этого следует использовать кронштейны и уголки.

   Следующая разновидность фундамента: выкопайте ямы на глубину в 1 метр. Затем вставьте опорные стойки и забетонируйте их с помощью раствора. Для общего вида можно так же замостить площадку под навесом. При этом рекомендуется использовать тротуарную плитку. При заливании площадки бетоном – нужно параллельно заливать и опорные стойки.

2. Сборка каркаса
   Если вы используете в качестве фундамента уже готовые блоки, то можете монтировать каркас после установки стоек опоры. При использовании бетонной площадки, раствору нужно дать время для застывания. Этот период обычно составляет около 7 дней. Помните, что летом, в жаркую погоду такую площадку нужно будет поливать водой. Это необходимо для того, чтобы еще незастывший фундамент не покрывался трещинами.

   Чаще всего сборку каркаса проводят с использованием металлопрофиля или деревянных балок. Стоит отметить, что лучше всего выбирать материал для каркаса с наименьшей площадью поперечного сечения. Помните, что она должна быть меньше, чем у опорных столбов. Это необходимо для снижения нагрузки на каркас.

3. Монтируем кровлю навеса
   В завершающей стадии можно приступать к установке кровельного материала навеса. Отметим, что сегодня можно встретить несколько видов монтажа кровли. О них и поговорим.

• Сотовый поликарбонат обладает внутренними пустотами, благодаря чему упрощается его монтаж. Монолитный поликарбонат выдерживает вес больших сугробов снега на крыше, поэтому выполнение навеса для машины из поликарбоната достаточно оправдано.
• Сотовый поликарбонат устанавливают на слабые опоры и каркас. Недостатком монолитного кровельного материала является обязательное наличие прочного каркаса. Его, в свою очередь, довольно трудно монтировать.
• Сотовый поликарбонат относительно недорогой материал, но и срок его службы так же невысок.

После выбора типа поликарбоната, можно приступать к его установке. Первым делом осуществите замер размеров каркаса. Затем отрежьте нужный вам размер поликарбоната при помощи ножовки или электрического инструмента.

Отметим, что данная проблема не страшна монолитному поликарбонату.

Навесы для авто, разнообразие вариантов, подробно на видео:

Для закрытия нижних краев поликарбоната, чаще всего применяют перфорированную ленту. Верхние края закрываются цельной лентой.

Как сделать?

Как говорилось ранее, деревянный навес не составляет труда сделать своими руками

В этом деле очень важно опираться на предварительно составленный проект, а также действовать постепенно, шаг за шагом. Если не допускать серьезных ошибок, конструкция получится очень надежной и эстетичной

Рассмотрим поэтапно, как можно самостоятельно построить такое сооружение на своем участке.

Фундамент

Первое, что нужно будет сделать мастеру, это подготовить хороший фундамент.

Монтируется оно следующим образом:

• сначала требуется хорошенько расчистить площадку под будущий навес, лопатой можно будет снять верхний слой грунта примерно на 15-25 см, потом сверху укладывают послойно песок и гравий;
• далее, желательно с помощью бура, надо подготовить ямки глубиной около 50 см;
• в них укладывается пласт песка;
• укладывают изоляционный материал, идеально подойдут кожухи из оцинкованной стали или ПВХ-мембраны;
• в проделанные ямы устанавливают стойки, предварительно их подвергают обработке битумной мастикой, после чего выравнивают в соответствии с показателями строительного уровня;
• далее ямы заливают бетонным раствором.

Каркас

Подготовив фундамент, через какое-то время можно приступать к сборке каркасного основания будущего навеса. Каркас можно изготовить из бруса толщиной 150 мм.

• Предварительно брус надо обработать антисептическим раствором для защиты от негативного воздействия со стороны внешних факторов.
• Для сборки каркасной конструкции можно использовать саморезы толщиной 70 мм, а также шуруповерт.
• Бруски нужно правильно выровнять, а потом подрезать в соответствии с показателем высоты запланированной каркасной конструкции навеса.
• Устанавливаются специальные кронштейны на каждый из выставленных столбов.
• Вертикальные бруски нужно расставить в кронштейны, а после этого закрепить посредством саморезов.
• Потом на вертикальные стойки выставляют столбы, которые будут необходимы для обвязки каркаса. Закрепить эти детали понадобится упомянутыми выше шурупами толщиной 70 мм.
• Далее устанавливают дополнительные диагональные доски, чтобы укрепить вертикально выставленные стойки конструкции. Концы требуется закрепить посредством болтов толщиной 16 либо 20 мм.
• Далее конструируются фермы крыши каркаса. Конструкцию надо собрать предварительно в форме треугольника. Удобнее всего это делать на земле. Для таких целей идеально подойдет деревянный брус 40х150х4000. Бруски нужно будет скрепить между собой саморезами, а к обвязке их прикрепляют болтами.
• По диагонали понадобится обшить фермы. Для таких работ подойдет материал OSB-3.

Кровля

Теперь, когда каркасное основание навеса для машины готово, самое время заняться обустройством кровли. Здесь тоже следует действовать поэтапно. Рассмотрим, что нужно делать на примере монтажа металлочерепицы.

• Сначала разрежьте листы купленного кровельного материала. Для резки подойдут специальные ножницы по металлу или дисковая пила.
• Выложите 1 лист металлочерепицы с края крыши, а потом начинайте его закреплять. Для этого дрелью нужно будет высверлить небольшое отверстие на месте крепежа. Далее туда надо будет загнать саморез с шайбой и закрепить его.
• По торцу крыши стоит положить сайдинг или вагонку.

Материал для каркаса и опорной конструкции

«Скелет» мини-гаража формируют из следующих материалов:

• дерево;
• металл;
• камень;
• кирпич;
• бетон.

Опорные столбы и каркасные детали крыши делают по точной геометрической технологии с прямыми, диагональными и закругленными элементами. В случае с деревом есть по меньшей мере 4 основных варианта соединения деталей крыши. Их соединяют обычными и строительными метизами. Металлические конструкции приваривают. Работы с деревом и металлом требуют участия хотя бы нескольких человек. С кирпичными, каменными и бетонными постройками дело обстоит сложнее. Самостоятельно еще можно возводить кирпичное строение, но не бетонное или каменное. В последних 2 случаях работают бригады мастеров. Металлические навесы хорошо выглядят на фоне садовых растений, так же как и деревянные. У них есть много абсолютных преимуществ, а у деревянных с хорошей обработкой — как минимум красивый вид. Не сильно им уступают в плане эстетики каменные мини-гаражи. К тому же строения из камня выглядят современнее. Кирпичный и бетонный навес декорируют панелями или чем-то в этом роде.

Камень, бетон или кирпич

Для самостоятельного возведения это не лучшие материалы. Каркас и опорную конструкцию из кирпича, бетона и камня рассчитывают гораздо дольше. Для установки громоздких элементов задействуют тяжелую технику. Покрытия готового навеса оставляют в неизменном виде или же отделывают чем-то вроде вагонки, сайдинга, рельефных панелей. В результате владельцы получают эстетически привлекательную постройку и экономят благодаря отказу от обычного гаража. Комбинирование материалов, включая финишное покрытие, дает преимущества в плане долговечности. Уход за каменными/кирпичными/бетонными опорами не требует особых усилий, но забирает больше времени, чем обслуживание конструкций на тонких столбах. Кирпичное строение — это в первую очередь долговечность и вариативность в плане конфигурации. Камнем пытаются подчеркнуть хороший вкус и статус, а еще покрытия не требуют дополнительной отделки.

Металл

Применяют в том числе профилированные трубы сечением 80×80 мм. Подбирают модификации с защитой от сырости, потому что металл подвергается коррозии. После заливки фундамента отмечают точки для столбов, после чего буром делают углубления. Это удобный подход с высокой точностью действий. Отверстия потом заливают бетоном. Столбы соединяют поперечинами и переходят к основному каркасу. Металлическую верхушку навеса монтируют сварочным аппаратом. Каркас крыши делают закрытым или оставляют свободным все, кроме верхнего слоя с кровельным материалом. То есть в итоге получают монолитную конструкцию или навес с фермой. Верхнюю часть металлического навеса собирают из профилированных труб сечением 40×20 мм. Под широкие навесы придется делать длинные криволинейные элементы, и сложность работ вырастет в несколько раз.

Дерево

Собрать самодельную конструкцию из древесины сможет тот, кто более-менее разбирается в столярном деле и строительстве. Самостоятельная обработка и подготовка дерева приводит к значительной потере времени. Она включает резку, заготовку элементов. Хотя предварительные работы и займут минимум неделю, выполнение будет относительно несложным, тем более что для работы по дереву есть наибольший выбор инструментов. Все узлы соединяют пластинами и метизами. Используют древесину в основном в виде брусков. Их вставляют в фундамент или вкручивают специальными металлическими соединениями с крупными анкерами. Материал для навеса обрабатывают с двойной внимательностью, чтобы рядом с транспортом и автомобильными принадлежностями на дереве не появился грибок. С точки зрения эстетики, худшее что может случиться — это растрескивание. Дерево уступает по долговечности остальным материалам.

Строительство навеса для машины из поликарбоната

Каркас для автомобильного укрытия делают своими руками из профильной трубы. Сверху его можно накрыть поликарбонатом. Сначала делают основание для площадки. Для него снимают слой почвы толщиной 30 см. По бокам копают ямы для установки опор глубиной от 70 см до 1 м. Дно будущей площадки и ямы под опоры засыпают смесью песка и гравия толщиной 10 см. Его хорошо разравнивают и утрамбовывают. Затем устанавливают деревянную опалубку. Для прочности делают армированный каркас из металлических прутьев диаметром 8-12 мм. Их связывают в виде сетки с размером ячеек 20х20 см. Заливают площадку бетонным раствором.

Важно!Ямы под опорные столбы армируют отдельно. Их заливают бетонным раствором на высоту 20 см

Затем устанавливают трубы для опор и добавляют бетон, заполняя яму до уровня грунта.

После полного застывания бетона приступают к следующим этапам строительства. Опоры в верхней части связывают, крепя на сварку к основанию металлический профиль сечением 4х4 см. Закрепляют вспомогательную обвязку, соблюдая угол 90° к опорам, чтобы получился прямоугольный треугольник.

На сварку крепят ребра жесткости системы стропил. Затем приваривают детали из металлопрофиля под прямым углом к ним на расстоянии от 80 до 120 см. На краю приваривают навес. Металлические элементы зачищают и отмывают растворителем. После полного просушивания их покрывают слоем грунтовки и окрашивают.

На стропила навеса под авто укладывают листы из поликарбоната. Их закрепляют на пресс-гайки, тогда вода не просочится внутрь. При креплении соблюдают интервал от 30 до 40 см. Открытые торцевые срезы поликарбонатных листов заделывают планками. Боковые части навеса закрывают решеткой из деревянных реек или тентом.

Декорирование и фотогалерея неординарных решений

Чтобы сделать навес на даче под машину, а потом облагородить объект, частные мастера предлагают несколько вариантов. Декор – немаловажный элемент. Этот процесс проводится после завершения строительства, но его аспекты стоит продумать заранее. Для полностью открытого объекта, добавить эстетику возможно только по периметру.

Варианты:

Элитный способ отделки металлом. Этот вариант дорогостоящий, но при регулярной обработке, конструкция прослужит несколько десятилетий и не поменяет свой эстетический вид.

Вариант с коваными элементамиИсточник moscow-kovka.ru

Откосы можно декорировать брусками или сделать деревянную «скандинавскую» сетку по периметру. Они могут быть резными или оформленными сплошной доской.

Декор деревянными элементамиИсточник static.tildacdn.com

Можно оббить фронтоны вагонкой или закрыть поликарбонатными листами. Этот вариант будет гармонично смотреться, как с деревянными, так и с кирпичными колоннами.

Кирпичные колонны в сочетании с невесомой крышей из поликарбонатаИсточник metallika72.ru

Если в строительстве участвует преимущественно дерево, можно облагородить торцы деревянными резными изделиями, на которые потом будет крепиться водосток.

Необычная геометрия и простота монтажаИсточник plodovije.ru

Кованый вариант смотрится очень богато, но и затрат потребует соответствующих. Нельзя забывать также про внутренний декор: мебель, занавески, цветочные горшки.

Вариант из металлочерепицыИсточник yandex.net

Невесомость, легкость и современные конструкторские решения отражены в следующей вариации.

Прозрачный вариант с закрывающимся въездомИсточник alstroy.kz

Навес-шатер может быть мобильным. Бюджетный вариант такой конструкции показан на фото ниже.

Мобильный вариант навеса-шатраИсточник prom.st

Камень в сочетании с деревянными массивными балками — интересный вариант для навеса.

Каменные колонны и дерево.Источник atmosffera.ru

Нельзя забывать про освещение. Например, светодиодные трубчатые лампы.

Арочный вариант с подсветкойИсточник websvarka.ru

Также можно применять точечное освещение для навеса.

Низкий монолитный навес с точечной подсветкойИсточник pinimg.com

Материалы для каркаса

В основном для опор используют древесину — брус или бревно, металлическую трубу круглого или прямоугольного сечения. Иногда опорные колонны складывают из кирпича или камня. Они более массивные, привлекают больше внимания, потому должны вписываться в стиль постройки, которая находится рядом.

Есть еще варианты, когда низ опорной колонны делают из кирпича, а верх — из древесины или металла. И в этом случае все определяется стилистикой дома и участка. Не стоит делать кирпичные опоры, если есть ограничения по размерам участка: они довольно массивные и отнимают приличное количество места.

Все материалы (кроме кирпича) перед использованием обрабатываются. Древесина в обязательном порядке покрывается антипиренами (снижающими горючесть материала). Затем пропитывается составами, которые будут защищать ее от поражения насекомыми-древоточцами, а также от всех погодных условий.

Интересный проект автонавеса из поликарбоната

Его реализация

Особое внимание стоит уделить обработке древесины, которую будут закапывать в грунт. Ее можно пропитать специальными составами для древесины, контактирующей с грунтом (например, Сенеж Ультра и его аналоги). Хорошо себя показала пропитка в отработке

Концы столбов, которые будут закапывать, погружаются в емкость с отработкой на пару дней. После просушки их можно использовать без дополнительных мер. Лет на 10 хватит.

Второй вариант — залить бетонный столб в землю, а в него вмонтировать закладную пластину, башмак или шпильку, к которым потом крепить деревянный брус.

Металлические столбы зачищается от ржавчины, покрывается грунтовкой. После сварки, дополнительно обрабатывают швы и все покрывают краской  в два слоя. Второй наносят после того, как первый слой краски высохнет до состояния «на отлип».

Фундамент

До возведения навеса готовят место установки. Это может быть просто ровная площадка или ее сверху закатывают асфальтом, выкладывают плитку. Если площадку просто ровняют, то тщательно удаляют траву. Для асфальтирования или под плитку со всей зоны снимается 0,3 метра грунта. На дно укладывают агроткань для защиты от прорастания растений. Сверху засыпают слой песка, тщательно трамбуют. Далее засыпают щебень. Под плитку снова засыпают песок, а щебень готовят под асфальтирование.

По периметру выкапывают ямы 0,8 метра глубиной. На дно засыпают песок, а потом щебень. Устанавливают опоры. Необходимо тщательно следить, чтобы они стояли вертикально, без уклона. Для их фиксации заливают яму цементом. Отводится примерно полтора часа на выравнивание их по вертикали. Далее опоры оставляют до застывания смеси.

Есть второй способ их крепления. В качестве опорных используются нарезанные профильные трубы, на верхний конец которых наварена большая квадратная платформа. Они полностью цементируются в грунте. На другую наружную часть вертикальной опоры также приваривается квадрат. Платформы крепятся друг к другу болтами. При таком соединении намного легче обеспечить вертикальность стоек.

Если грунтовые воды подходят достаточно близко к поверхности, по периметру устанавливают трубы. Предусматривают дренажную систему. Желательно не выбирать под площадку низину, где скапливается талая вода.

Из каких материалов сделать навес для автомобиля

Навесное сооружение чаще выполняется из деревянного бруса или металлического профиля

Реже основу строят из камня, кирпича – важно, чтобы дизайн конструкции хорошо сочетался с оформлением дома и других построек, расположенных на участке

Установка навеса заберет не больше нескольких недель, хотя без сторонней помощи произвести ее не удастся.

Из дерева

Строительство деревянного навеса для собственного автомобиля легко выполнимо, при наличии минимальных навыков столяра. Для постройки используют брус, бревна, доски – толщина пиломатериалов зависит от размера будущего навеса. Все детали обязательно обрабатываются инсектицидами, противогнилостными составами, антипиренами. Для соединения отдельных элементов используются саморезы, особого мастерства требуют куполообразные конструкции, предполагающие большое количество деталей.

Собрать самодельную конструкцию из древесины сможет тот, кто более-менее разбирается в столярном деле и строительстве.

Из металла

Металлическая конструкция выполняется сборно-разборной из труб либо сварной – из профилей, арматуры. Скрепляются детали болтами с резиновыми шайбами, перфорированными уголками либо путем сварки. Все металлические части грунтуются, окрашиваются в подходящий колер, покрываются антикоррозийными составами.

Подбирают модификации с защитой от сырости, потому что металл подвергается коррозии.

Из кирпича

Кирпичная конструкция выходит наиболее прочной, но громоздкой. Опоры из кирпича делают лишь в том случае, если участок большой и планируется, что навес простоит на месте возведения хотя бы лет 50. Демонтировать, переставить его на другое место, практически невозможно.

В результате владельцы получают эстетически привлекательную постройку и экономят благодаря отказу от обычного гаража.

Оборудуем площадку под будущий навес

Определившись с местом расположения навеса, снимают весь дерн, а также 12-15 сантиметров грунта, после чего укладывают подушку из песка и щебня, все тщательно утрамбовывая. При желании можно предусмотреть небольшой уклон, либо установить дренажные трубы по периметру. После того, как строительство навеса для автомобиля будет завершено, на эту подушку будет уложено выбранное парковочное покрытие.

Если вы планируете парковать тяжелый внедорожник, то желательно заложить усиленную бетонную стяжку. Для ее изготовления сначала устанавливают дощатую опалубку, потом ее до середины заливают цементным раствором, укладывают армсетку и доверху заливают цементный раствор. Окончательно такая площадка затвердеет как минимум за месяц.

Расположение навеса для машины на дачном участке

Перед началом любых строительных работ нужно продумать место для навеса. С выбранного участка нужно убрать дерн на глубину 12-15 см, а затем соорудить подушку из щебня и песка. При этом можно соорудить небольшой уклон, а также дренажные конструкции по периметру. Затем на подушку нужно уложить любое парковочное покрытие. Если машина слишком тяжелая, то можно установить армированную бетонную стяжку.

Прочное покрытие из камня

В зависимости от способа расположения на участке конструкции могут быть автономными, а также использоваться как пристройка к гаражу, бане или хозблоку. Также пользуются популярностью галереи, которые соединяют дом и ворота.

Отдельные устройства стоят на металлических или деревянных опорах. Если конструкция примыкает к другой постройке, то она может иметь такие варианты опирания:

• балочно-опорный, когда она из сторон удерживается на брусе, а вторая на опорах;
• консольно –опорный – крепеж выполняется с помощью кронштейнов или уголков;
• консольный вариант рекомендуется для небольших конструкций.

Вариант консольного устройства

Навес для машины перед гаражом

Теперь рассмотрим варианты пригаражных навесов и особенности их возведения. Самый распространенный вариант – когда навес размещается перед воротами гаража. Он может быть сделан на одну или на две машины. Подобную конструкцию можно соорудить между гаражом и домом. На фото вы можете видеть самые популярные идеи. Иногда используется сочетание гараж с навесом.

Вариант конструкции перед гаражом

Решая, как сделать легкий навес, можно разместить его сбоку основной конструкции. Для строительства кровли применяются такие материалы, как металлический профиль, трубы, а также деревянный брус. А кровлю можно выполнить из поликарбоната, профнастила или металлочерепицы. Часть навеса может размещаться и над гаражом. Подобные конструкции могут быть таких видов:

открытые имеют общую стену с гаражом;

Так выглядит открытая конструкция

закрытые имеют три стенки. При этом выполняется обшивка с помощью дерева, тентовых тканей или вагонки. В случае необходимости навес можно прикрыть.

Закрытое укрытие

Кроме того, такие постройки могут быть разборными или стационарными. Часто гараж с навесом сооружают под двускатной кровлей, такой вариант рекомендуется для деревянного каркаса. Если конструкция арочная, то можно использовать металлический каркас с опорами.

Гараж или навес — что лучше: ответ на этот вопрос зависит от финансовых средств, предназначения конструкции и используемых материалов. Самым удобным решением является – комбинированный вариант.

Навесы для машины, пристроенные к дому: фото

Пристройка возле дома пользуется популярностью, так как примыкающие конструкции легче установить. А также можно использовать более простое крепление. Прежде чем решить, как построить такой навес и как закрепить к стене, нужно разобраться с материалами.

Каркас для постройки около дома часто делают из деревянного бруса или металлической трубы. Также конструкции рядом с домом сооружают из кирпича или камня, а также заливают цементными опорами.

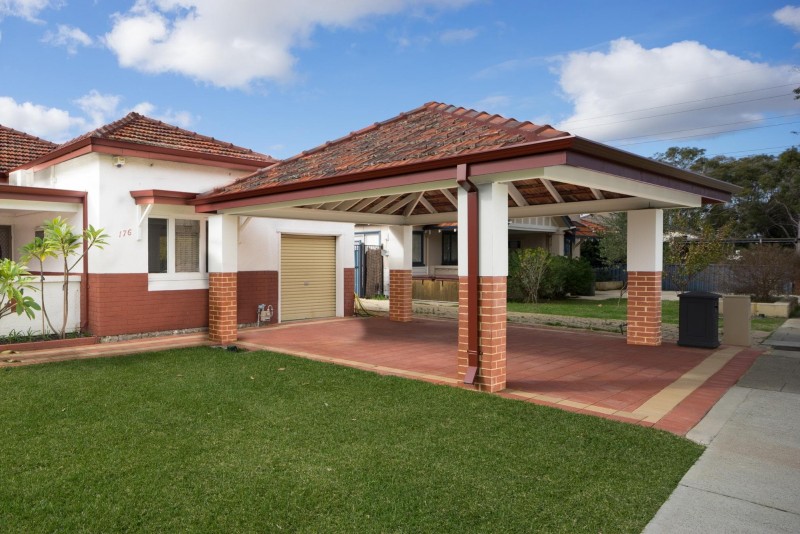

Вариант конструкции возле дома

Проект навеса перед домом предполагает наличие крепких опор, которые смогут выдержать тяжесть при сходе снега с основной кровли дома. Как сделать красивые конструкции можно посмотреть на фото.

Любая подобная конструкция состоит из кровли и каркаса

Особое внимание стоит уделить основанию. Можно выбрать такой материал:

древесина податлива в обработке и для нее не требуется каких-то сложных инструментов. Но этот материал требует особого ухода. Дерево со временем покрывается грибком, подгнивает и трескается. Его обязательно нужно защищать специальными пропитками;

Просторный и прочный навес из дерева

стальная профильная труба устанавливается с помощью сварочного агрегата. Такой материал может прослужить долгое время;

Стальные элементы

комбинированный вариант предполагает использование обшивку стального каркаса деревянными рейками.

Комбинированная постройка

Для кровли более эстетичное решение – применение сотового поликарбоната, а также можно применить профилированный лист.

Особенности навесов на 2 машины

Используя навесы, можно возвести практичные конструкции для двух машин. При выборе определенной конструкции на две машины нужно правильно подобрать размеры. На фото представлены самые лучшие варианты таких построек. Можно совместить такую конструкцию с хозблоком. Просторная конструкция под две машины имеет размеры 8 на 6. Стандартная ширина должна быть не менее 2,5 метра.

Двухскатное сооружение на два автонавес для машины
