Расчет несущей способности винтовой сваи

Как рассчитать количество свай для фундамента

Правильный расчет количества используемых свай нуждается в предварительной геодезической разведке. Прежде всего, необходимо рассчитать уровень промерзания грунта в зимний период, учитывая, что данный показатель отличается в разных регионах. Для прочной установки сваи ее нижний конец должен находиться ниже этого уровня.

А также необходимо выяснить степень плотности слоев грунта. Чем выше плотность, тем меньшую глубину сваи следует закладывать на этапе проектирования. К примеру, для полускальных и крупноблочных пород она будет минимальной (но не меньше 0,5 метра), а для песчаных и глинистых грунтов придется углубляться по максимуму.

1. Вычисление потенциальной предельной нагрузки на сваи

Перед началом расчета количества свай для фундамента следует выяснить несущую способность отдельной сваи. Общий вид формулы выглядит следующим образом:

В этом случае W является искомой фактической несущей силой, Q – расчетное значение несущей силы, рассчитанное для отдельной сваи по материалу, размерам и характеристикам грунта; k – дополнительный «коэффициент надежности», расширяющий эксплуатационный запас фундамента.

2. Вычисление расчетной нагрузки на сваи

Далее нам необходимо найти параметр Q, без которого расчет свайного фундамента невозможен. Расчетная нагрузка определяется по формуле:

Где S равно площади поперечного сечения лопастей сваи, а Ro – это показатель грунтового сопротивления на глубине размещения лопастей. Сопротивление грунта можно брать из готовой таблицы:

Таблица 2

Что касается «коэффициента надежности» условного фундамента, его величина может варьироваться в пределах 1,2-1,7. Логично, что чем меньше коэффициент, тем ниже себестоимость фундамента на этапе проектирования, поскольку для достижения заданного значения несущей силы не потребуется использования большого количества свай. Чтобы уменьшить коэффициент следует провести качественный и достоверный анализ грунта на стройплощадке, привлекая специалистов.

3. Расчет нагрузки от конструкции здания

На завершающем этапе проектирования свайного фундамента проводится расчет количества свай. Для этого потребуется просуммировать все элементы конструкции здания: от капитальных стен и перекрытий, до стропильной системы и кровли. Провести точное вычисление всех компонентов довольно сложно, поэтому рекомендуем воспользоваться одним из специализированных калькуляторов. И также в калькулятор расчета вносятся эксплуатационные нагрузки, включающие предметы интерьера, мебель, бытовую технику и даже проживающих в доме людей.

4. Подсчет требуемого количества свай

Перед тем как рассчитать количество задействованных свай нам нужно получить на предыдущих этапах две величины: совокупную массу здания (M) и несущую способность сваи (W) умноженную на «коэффициент надежности». Значение несущей способности можно взять из Таблицы 1. Итак, если масса равна 58 тонн, а скорректированная несущая способность сваи СВС-108 равна 3,9 тонн, то:

Как показал пример расчета, для дома весом в 58 тонн потребуется 15 свай марки СВС-180. Следует отметить, что это значение приблизительно и не учитывает правила точного распределения свай согласно СНиП:

• Первые должны быть установлены в точках пересечения несущих конструкций;
• Остальные монтируются равномерно между обозначенными углами;
• Минимальное расстояние между отдельными сваями 3 метра;

5. Глубина установки свай и расстояние между ними

Базовое значение глубины установки сваи рассчитывается исходя из глубины промерзания грунта в конкретно регионе, плюс 25 сантиметров. И также перед тем как рассчитать свайный фундамент, необходимо выяснить:

• Уровень прочности сваи по материалу и конструкции;
• Несущую способность грунта;
• Провести расчет осадки свайного фундамента, со временем возникающей под нагрузкой здания;
• Дополнительные параметры (температурный режим в течение года, объем осадков, нагрузки от ветра и др.).

Как выбрать стержни?

Выбирая изделия, нужно учитывать:

1. Тип и вес сооружения.
2. Несущую способность опоры.
3. Геологические условия участка.

Рассчитав суммарные нагрузки и используя справочную информацию о сопротивлении грунта, выбирают количество свай с учетом их несущей способности. Последний параметр напрямую связан с диаметром и длиной опоры. Длину выбирают, исходя из глубины промерзания грунта и высоты цоколя.

Рекомендации по выбору диаметра свай:

• Ø57 мм – заборы из сетки, легковесные конструкции;
• Ø76 мм – тяжелые ограждения из кирпича и профнастила;
• Ø89 мм – пристройки, террасы, гаражи, хозяйственные постройки;
• Ø108 мм – малоэтажные дома, дачи, бани, ангары;
• Ø 133 мм – тяжеловесные постройки весом до 12 т.

О размерах и диаметрах винтовых свай читайте в этой статье, как выбрать опоры для разных типов фундаментов — в этой. О винтовых сваях 108 расскажет эта статья.

Виды винтовых свай

В зависимости от материала изготовления винтовые сваи различаются на типы:

1. Металлические сваи – стальные изделия из профильной трубы. Отличаются недорогой стоимостью и возможностью ручного монтажа.
2. Железобетонные сваи – изделия, изготовленные из бетона, упрочненные армированным каркасом (подробнее об армировании свай читайте тут). Столбы имеют винтовую часть и оснащены металлическим наконечником. Отличаются повышенной несущей способностью и сроком службы от 100 лет за счет стойкости бетона к коррозийным процессам.

Металлические винтовые сваи по конфигурации лопастей различаются на:

• лопастные;
• спиральные;
• комбинированные.

По способу изготовления наконечников:

• литые;
• сварные;
• кованные.

По способу нанесения антикоррозионного покрытия:

• нанесение обмазочных материалов;
• холодное оцинкование;
• горячее оцинкование.

Подробнее о том, каких видов бывают винтовые сваи, можно узнать здесь, об оцинкованных винтовых сваях читайте здесь, о бетонных — тут, о металлических — тут.

Заводское производство и самостоятельное изготовление

Бетонные винтовые сваи изготавливают только на заводах, поскольку технология производства предполагает использование виброоборудования и сушильных камер. Металлические сваи можно сделать в домашних условиях при умении обращаться со сварочным аппаратом и болгаркой.

Себестоимость самодельных опор выходит в 3 раза дешевле покупных изделий, но нужно учитывать такие факторы:

Использовать профильные трубы из высокопрочных марок стали.
Для лопастей применять листовую сталь толщиной не ниже 4–5 мм.
Уделять внимание прочности сварочных швов.
Выбирать качественные гидроизоляционные материалы.

Заводские изделия изготовлены по ГОСТУ и соответствуют заявленным техническим характеристикам. В свою очередь для самодельных труб сложно рассчитать несущую способность, что предполагает риски в процессе монтажа и эксплуатации. Как сделать винтовые сваи своими руками, можно узнать тут.

Размеры опор

Характеристики винтовых свай:

• длина трубы – от 1 м;
• диаметр сечения – от 57 мм;
• толщина стенки трубы – от 3,5 мм;
• толщина лопасти – 4–5 мм;
• диаметр лопасти – 150–300 мм.

Сваи с такими размерами обеспечивают необходимую несущую способность для легковесных сооружений, построенных на суглинистых почвах, которые преобладают на территории Московского региона и других областей РФ.

Нагрузка

Допустимая нагрузка на фундамент определяется типом грунта, а также несущей способностью одной опоры. Характеристика винтовой металлической сваи зависит от длины столба, а также диаметра трубы и лопастей. Подробнее о нагрузке на винтовые сваи можно узнать тут.

Зависимость параметров отражена в таблице:

Тип грунта	Несущая способность сваи (тонны) диаметром 108 мм при диаметре лопастей 300 мм
длина столба – 1,5 м	длина столба – 2,5 м	длина столба – 3м
Пластичные глины	3,7	4,4	5,0
Полутвердые глины	4,7	5,4	6,0
Суглинки, супеси	3,7	4,5	5,0
Пески средней фракции	Не используются	9,5	10,5

Расчёт винтовых свай

Чтобы сделать расчёт винтовых свай, можно использовать специальный калькулятор для свай. Однако этот расчёт будет приблизительным. Если вы желаете научиться правильно рассчитывать винтовые сваи вручную, можете воспользоваться нашими инструкциями.

Расчёт винтовых свай – важный этап проектирования здания

Расчёт винтовых свай производится и для сооружений на воде

Свайные фундаменты – это основания здания или сооружения, которые требуют наименьших затрат на своё устройство и могут выполняться на любых типах грунта. В связи с этим свайные фундаменты очень популярны как в жилом, так и в промышленном строительстве. Кроме этого расчёт винтовых свай делается легко и без лишних сложностей.

Общие положения

Расчёт винтовых свай и дальнейшее строительство по нормативным документам должно выполняться в следующей последовательности:

1. Определение параметров грунтового основания. Для этого производятся инженерно-геологические исследования. В результате мы должны знать показатели несущей возможности грунтов, их плотность и составляющие, а также физико-химические характеристики.
2. Сбор нагрузок. В данном случае учитывается вес всего дома с мебелью и прочим техническим инвентарём, а также динамические нагрузки (вес снежного покрова, ветровая нагрузка и т.п.).
3. Предварительный расчёт. На данном этапе составляется приблизительная схема будущих свайных фундаментов.
4. Далее данные, полученные в ходе предварительного проектирования, пропускаются через специальную программу, учитывающую особенности грунтов, показатели веса объектов, ветровые воздействия и т.д. В ходе этого данные уточняются и оптимизируются. Итогом данного этапа становятся уточнённые данные конструкций фундамента, подогнанные под конкретные геологические и природные условия строительства.
5. Последним этапом расчётов станут рабочие чертежи свайного поля. После этого можно начинать строительство домов на сваях.

Винтовые сваи для разных типов грунтов

Какой диаметр свай выбрать?

В зависимости от назначения винтовые сваи бывают различного диаметра. Чтобы правильно его подобрать, вы должны точно знать назначение будущего сооружения и возможные нагрузки на основание. В зависимости от этого сваи подразделяются на:

• винтовые сваи, используемые для лёгких оград из сетки, их диаметр 5,7 см;
• сваи диаметром 7,6 см подходят для возведения лёгких сооружений (бытовки, навесы, хозяйственные сооружения, уборные и т.п.) и для монтажа заборов из дерева или профнастила, свая может выдержать нагрузки до 3 т;
• винтовые сваи диаметром 8,9 см с несущей возможностью в 3-5 т применяются для установки массивных ограждений с большой высотой, каркасных коттеджей низкой этажности и всевозможных достроек к ним;
• винтовая свая диаметром 10,8 см с несущей возможностью в 5-7 т подходят для сооружения двухэтажных построек каркасного типа и для домов из нетяжёлого камня, древесины.

Винтовые сваи: строение

Расчёт винтовых свай для одноэтажного дома

Виды опор для фундамента

В домостроении используют такие типы оснований:

• буронабивные опоры (бетонные и железобетонные);
• забивные столбы (железобетонные, металлические и деревянные);
• винтовые стержни (стальные и железобетонные).

Расчет нагрузок

Допустимая нагрузка на один конструктивный элемент определяется, исходя из ее несущей способности. Основные требования и описания расчетов приведены в нормативном документе СНиП 2.02.03-85.

Теоретическая формула расчета показателя:

где:

• Yc — коэффициент условий работы;
• Ycr – коэффициент сопротивления грунта;
• R – сопротивление почвы;
• A– диаметр сваи;
• U – периметр сечения опоры;
• Ycri – коэффициент, отражающий воздействие почвы на поверхность опоры;
• fi – сопротивление почвы относительно поверхности силового элемента;
• li – длина боковой грани одной сваи.

Формула для расчета сопротивления буронабивных опор:

где:

• Ycf  – коэффициент условий действия почвы на боковые поверхности опоры;
• Hi – толщина грунта, контактирующего с поверхностью сваи.

Предельную нагрузку для забивных свай находят по формуле:

Формула для расчета несущей способности винтовых опор:

где:

• a1 и a2 – коэффициенты, зависящие от угла внутреннего трения почвы;
• c1 – коэффициент линейности или удельного сцепления для различных грунтов;
• y1 – удельный вес грунта, расположенного выше винтовой части сваи;
• h1 – глубина опоры;
• h – общая длина трубы;
• d – диаметр винтовой части.

Как видно из формул, несущая способность силовой конструкции зависит от геологических условий на участке, а также размеров свай. Табличные коэффициенты условий работы берут из СНиП 2.02.03-85.

Выбор типа свай обусловлен такими факторами:

1. Экономической целесообразностью в заданных условиях.
2. Возможностью строительства своими руками.
3. Физико-химическими и механическими свойствами грунта.
4. Периодом года, когда планируется строительство.

Типовые размеры свайных опор

Размеры и несущая способность опорных элементов для усредненных условий всегда проводится в характеристиках изделий при продаже.

Типовые характеристики винтовой сваи:

• диаметр ствола 108мм, лопасти – 300мм;
• длина трубы – 2,0–2,5 м;
• толщина стенки трубы – 4–5мм;
• толщина лопасти – 5–6 мм.

Популярный размер бетонных винтовых свай:

• диаметр сечения – 300 мм;
• длина ствола – 4 м.

Популярные забивные сваи имеют следующие размеры:

• железобетонные столбы: длина ствола – 3 м, сторона – 150–200 мм;
• металлические стволы: диаметр 150 мм, толщина стенки – 3,5 мм, длина ствола – 1,5 – 2 м.
• деревянные: подбирается индивидуально.

Типовой размер буронабивных свай:

• диаметр – 150 мм;
• глубина – 3–4 м.

Как рассчитать свайно-плитный?

Особенность расчета сводится к определению оптимальной площади плиты:

где:

• Kn  – коэффициент надежности ростверка относительно нагрузкам;
• F – суммарная нагрузка на фундамент;
• Кр – коэффициент, зависящий от типа грунта (в пределах 0,7 – 1,05);
• R – сопротивление грунта.

Расчет фундамента должен включать:

• определение нагрузок на плиту и сваи;
• определение усилий в конструктивных элементах;
• определение перемещения конструкции в целом и ее отдельных элементов.

В инженерных расчетах необходимо учесть:

1. Возможность деформаций.
2. Внутренние усилия.
3. Просадки, подвижки конструкции и другие значимые аспекты.

Оптимальное соотношением параметров нивелируется за счет изменения толщины плиты, количества и диаметра арматуры, параметров опор и глубины погружения. Также нужно учесть связь между стволами свай и плитой. Самостоятельно провести вычисления невозможно, поэтому проектирование доверяют специалистам.

Несущая способность винтовых свай

Винтовая свая (ВС) способна выдерживать значительные осевые нагрузки. Проседание происходит не по причине деформации от нагрузки, а по причине слабой несущей способности грунта, на который опирается свая.

Очевидно, что наилучшими грунтами для опоры ВС являются пески, кроме мелких и очень влажных, а также твердые сухие глины, щебенистые и гравийные грунты. Несущую способность сваи можно увеличить за счет большего количества, увеличения диаметра лопасти и перераспределения нагрузки.

Иногда у покупателя возникает желание предварительно рассчитать сколько и каких ВС понадобится. Под строение 10х10 м устанавливают 4 угловые сваи, затем равномерно расставляют остальные с условием расстояния между ними не более 3-метров. Дополнительно устанавливают под несущими внутренними стенами. Всего получится не менее 25 штук. Затем рассчитывают диаметр сваи и лопасти, определить длину с учетом глубины установки и перепада высот свайного поля.

1. Находим вес дома вместе с ростверком. Учитываем вес несущих внешних и внутренних стен, вес перекрытий пола, мансарды, стропильной системы, крыши – вычисляется суммированием веса, используемого материала.
2. Затем добавляют вес полезной нагрузки – площадь дома умножают на 150 кг/м 2
3. Прибавляют снеговую и ветровую нагрузки – это еще примерно 140 кг/м 2 на площадь проекции крыши.
4. Затем результат умножают на коэффициент запаса прочности 1,2 и получают полную нагрузку на фундамент. Допустим получили 50 т.

Узнаем нагрузку на винтовую сваю 50/25= 2,0 т. Возьмем 108-сваю с лопастью диаметром 300 мм, находим площадь лопасти: 3,14х30х30/4=706,5 см 2 . Теперь смотрим на таблицу и находим тип грунта, на который будет опираться свая. Допустим 3 кг/м 2 . Умножаем площадь лопасти 706,5х3 – получим 2,2 т. Такую нагрузку выдержит грунт. ВС по расчету давит 2,0 т, что меньше несущей способности грунта, а, следовательно, выбор 25 штук из 108 трубы с лопастью 300 мм сделан верно.

Нагрузка на винтовую сваю зависит от веса строения. Например, для легкого забора из сетки рабица подойдут 57 мм или 76 мм сваи, под ворота лучше заказывать 89 или 108 мм. Длина рассчитывается глубиной установки. Допустим надо установить ВС на глубине 1,7 м. Если взять 2,5 метра, то она будет возвышаться 0,8 метра над уровнем земли. ВС обрезаются не менее 15 – см, от верхнего конца, потому что имеют отверстия для крепления приспособления для ввинчивания. Останется 0,6 м от уровня земли.

Винтовая свая/диаметр лопасти, мм	Нагрузка, тонн	Для каких строений подходят:
Диаметр 57/200	1-1.5	Забор сетка рабица, открытое крыльцо, настилы и т.д.
Диаметр 76/250	2-2.5	Заборы из профнастила, веранды, легкие хозяйственные постройки, беседки и т.д.
Диаметр 89/250	3-4	Бани, легкие каркасные дома, сараи, хоз. блоки, пристройки открытого и закрытого типа и т.д
Диаметр 108/300	5-7	Дома каркасные, брусовые, из сруба, бани и т.д.
Диаметр 133/350	8-10	Тяжелые деревянные дома из бруса и бревна, промышленные объекты.

Нагрузка на винтовые сваи:

1. Несущая способность сваи от 1,5 т для 57 мм с лопастью 200 мм, до 8-9 т для 133 мм с лопастью 350 мм. Для деревянного дома чаще заказывают 108 мм с лопастью 300 мм. Для дачных домов и легких строений сгодится 89 мм ВС с лопастью 250 мм.
2. ВС следует выбирать по несущей способности грунта, на который будут опираться.
3. Снизить нагрузку винтовой сваи можно следующим способом:

• увеличить диаметр лопасти;
• перераспределить нагрузку от веса строения на дополнительные ВС;
• установить ВС в грунт с высокой несущей способностью.

Компания имеет многолетний опыт монтажа ВС в Подмосковье. Специалисты подберут правильную глубину установки ВС. После пробного завинчивания, которое необходимо в исключительных случаях, заказчик точно будет знать сколько и каких свай понадобится для монтажа фундамента. Для оформления заявки на пробное ввинчивание и получение расчета позвоните по номеру телефона 8-495-127-05-63 или оставьте заявку по форме обратной связи на сайте.

Типы лопастных свай

Винтовые сваи бывают двух типов: сварные и литые оцинкованные типа шуруп, а разделяются они в зависимости от метода интеграции наконечника.

Сварной наконечник

В первом случае мы имеем дело с эконом-вариантом, изготовленным из трубы и приваренной к ней винтовой лопасти. Часто подобные изделия бывают некачественными, так как их можно запросто изготовить кустарным способом, соответственно, и цена на них подозрительно низкая. Именно такие виды винтовых свай вызывают массу недовольных отзывов, что и неудивительно, ведь они портят экофундамент из бетона и служат мало.

Экономный вариант

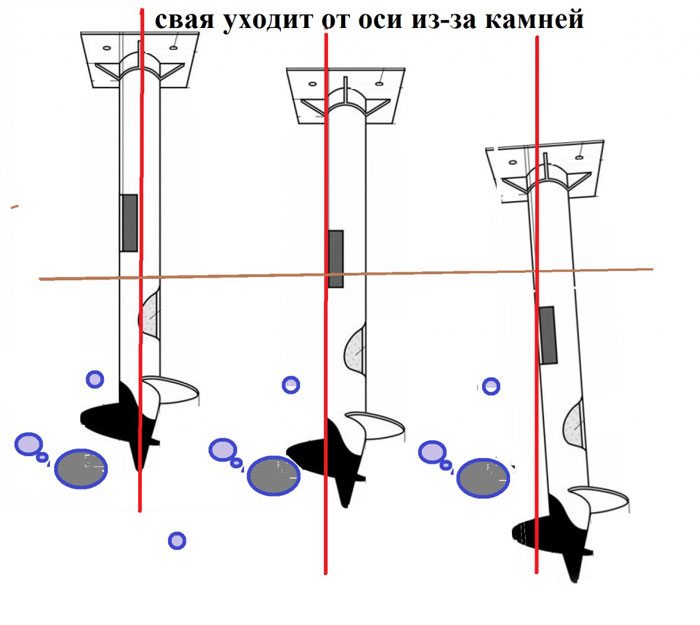

Малейшая погрешность во время сваривания лопасти и трубы приведет к тому, что во время завинчивания в плотном грунте свая отклонится от вертикали. В худшем случае лопастные изделия типа шуруп разрываются в месте сварочного шва. Естественно, устойчивость дома будет нарушена и рано или поздно он перекосится или просядет.

При ручном закручивании вы отчетливо почувствуете отрыв: несущий элемент будет с особой легкостью проворачиваться, но в землю так и не уйдет. Гораздо опаснее то, что низкосортная опора со временем деформируется подобным образом из-за ржавчины или повреждения шва. После разрыва между трубой и наконечником вся нагрузка неравномерно перейдет на соседние сваи, отчего под ростверком появится проседание, и дом приобретет статус аварийного.

Начиная строительство дома, для своего же блага интересуйтесь у подрядчика, какие опоры, литые или сварные, он использует в своей работе.

Порядок расчета допустимых нагрузок на сваи

На запас прочности опорного столба влияет его длина и диаметр. Пример зависимости этих показателей можно увидеть в таблице 1.

Таблица 1. Несущая способность винтовых свай.

Большое значение для расчетов имеет тип грунта на участке застройки, глубина залегания плотного несущего слоя, уровень промерзания почвы. При проектировании фундамента нужно подбирать такое количество стержней, чтобы проектная нагрузка на основание была меньше табличной, то есть обязательно должен быть запас прочности.

Основные составляющие расчетов нагрузки на сваи:

• диаметры ствола и лопастей;
• длина свайной конструкции;
• характеристики грунта.

Самый простой способ расчета выполняется при помощи формулы H = F / уk, где:

• H — вес, который выдерживает свайная конструкция;
• F — «чистая» нагрузка;
• уk — поправочный коэффициент.

Коэффициент надежности зависит от количества столбов в свайном поле, нагрузки на почву. Для определения поправочного коэффициента используют следующие данные:

• Коэффициент 1,2. Его используют в том случае, если были проведены точные геологические исследования с зондированием почвы, сбором образцов, лабораторными исследованиями грунта. Этот способ редко используют при строительстве частных домов из-за высокой стоимости геологической экспертизы.
• Значение 1,25. Такой коэффициент используется если было проведено пробное бурение. Сваю-эталон вкручивают в нескольких точках на участке застройки. Таким способом определяют глубину залегания несущего пласта, его толщину. Для выполнения пробного бурения нужны практические навыки, а также определенные познания в области геологии.
• Значение 1,75. Этот показатель применяется при самостоятельном исследовании грунта и использовании справочных данных. Он подходит для свайных фундаментов при количестве опорных столбов до 22 штук.

Для частного строительства лучше применять 2 способ, поскольку провести полноценную геологическую экспертизу своими силами невозможно.

Чтобы рассчитать неоптимизированную несущую нагрузку нужно выполнить вычисления по следующей формуле F = S x Rо, где Ro это прочность основания, а S — площадь лопасти. Ее вычисляют по специальной формуле или используют исходные данные, которые предоставляют изготовители винтовых свай.

Таблица 2. Размеры и вес свайных конструкций.

Диаметр столба, мм

Диаметр лопасти, мм

Толщина стали (ствол), мм

Толщина стали (лопасть), мм

При определении длины опорных конструкций нужно учитывать тип грунта и особенности климата данной местности. Поскольку сваи вкручивают ниже точки промерзания необходимо знать на какую глубину промерзает почва. Средние показатели для Москвы и Московской области:

• глинистые почвы и суглинки — 135 см;
• песчаные — от 164 до 176 см;
• каменистые — 200 м.

Для определения прочности основания (Ro) применяют табличные данные.

Таблица 3. Тип почвы и ее несущая способность.

Rо на глубине 150 см и более, кг/см2

Галька с включениями глины

Гравелистый с включениями глины

Песчаные почвы (крупная фракция)

Песчаные почвы (средняя фракция)

Песчаный (мелкая фракция)

Глинистые почвы и супеси

Вязкие глинистые почвы

Просадочный грунт или насыпное основание (с уплотнением)

Насыпной грунт (без уплотнения)

Данные из таблиц подставляют в формулу и находят ориентировочную нагрузку на основание. Полученное число умножают на коэффициент надежности и определяют проектную нагрузку на один опорный столб.

Более точное значение можно получить, используя множество коэффициентов: от глубины залегания лопастей и силы бокового трения до характера работы опоры, величины выдергивающих или сжимающих сил. Чтобы упростить работу используют данные из таблиц.

Таблица 4. Несущая способность одной свайной опоры (Ф ствола 108 мм, Ф лопасти 300 мм).

Несущая способность сваи в кг при глубине залегания лопасти, см

песчаные (крупная и средняя фракция)

песчаные (мелкая фракция)

Запас прочности свайных опор диаметром 108 мм позволяет использовать их в качестве основания для строительства каркасных, бревенчатых, брусовых домов в один этаж. Для двухэтажных построек, а также сооружений из кирпича и блока используют сваи большего диаметра.

Количество опор и интервал их расположения

К табличным значениям расположения опор друг относительно друга относятся такие значения:

• от 2 до 2,5 метров – для домов с деревянным каркасом и блочных строений;
• 3 метра – для зданий из бруса или бревен.

При расположении свай фундамента для равномерного распределения нагрузок должны учитываться следующие правила их расстановки:

• под каждым углом дома;
• в точке пересечения несущей стены и внутренней перегородки;
• возле входного портала;
• внутри периметра здания с интервалом в 2 метра;
• под камином как минимум 2 сваи;
• под несущей стеной, в месте размещения балкона, мезонина или подобной конструкции.

Корректировка расчетного количества свай

В процессе расчета числа свай определяется их минимально допустимое количество. Но иногда может потребоваться корректировка результата в сторону увеличения: максимальное расстояние между винтовыми опорами не должно превышать 3 м.

Оно лимитируется прочностью ростверка. Так что принятое количество свай может быть больше расчетного.

Как видите, расчет фундамента из винтовых свай для дома – дело не совсем простое. Если у вас нет склонности к такого рода работе – воспользуйтесь услугами инженеров: для них это дело привычное.

Специалист выполнит расчет гораздо быстрее, ведь у него есть опыт, да и вся необходимая литература всегда под рукой.

Видео о расчете фундамента на винтовых сваях.

Методы

Подготовка к проектированию начинается с геологических изысканий на участке. Результаты исследований дают возможность оценить несущую способность почвы и определить, какие пласты будут несущими.

Затем собираются суммарные нагрузки проектного сооружения. При этом учитываются не только вес стен, перекрытий и крови, но также масса снегового настила и эксплуатационные нагрузки (вес людей, мебели, оборудования). Полученные сведения позволяют определить несущую способность одного опорного элемента, а также выбрать тип и количество свай.

Определение осадки силовой конструкции послойным суммированием

Метод заключается в суммировании показателей на сжатие всех пластов грунта, на которые оказывает давление опорная конструкция. Для этого необходимо определить осадку каждого слоя по формуле:

где:

• Р – усредненное уплотняющее давление (берется из нормативной документации);
• m – коэффициент, отражающий степень сжимаемости почвенных масс (определяется в результате компрессионных испытаний);
• р – толщина исследуемого пласта.

Соответственно, суммарный показатель будет равен:

где:

• Е – модуль деформации пласта;
• β – коэффициент (принимается равным 0,8 согласно СНиП).

Полученные значения деформаций и осадок для свайного фундамента не должны превышать предельное значение совместной деформации основания и сооружения, установленные в СНиП 2.02.01-83.

Тип сооружения	Максимальная осадка, см
Производственные и гражданские дома с монолитными перекрытиями	10
Многоэтажные бескаркасные здания с несущими стенами из бетонных перекрытий	12–18
Конструкции, в которых не возникают деформации от осадок	20

Расчет основания по деформациям

Методика основана на проверке условия:

где:

• p — среднее давление под подошвой фундамента;  – равномерно распределенная нагрузка на пол нулевого этажа (для промышленных зданий , для жилых помещений – 1,5 кПа, бытовых – 2,0 кПа);
• q –  расчетное сопротивление грунта (берется из нормативной документации).

где:

• N – суммарные проектные нагрузки с учетом веса фундамента и грунта, лежащего на его уступах;
• Aф – площадь подошвы фундамента.

Прочность грунта основания

Одним из исходных данных при расчёте допустимой нагрузки на винтовые сваи являются прочностные характеристики грунта на участке строительства. Их точное определение возможно при выполнении изыскательского бурения.

Если вызов геологов не предусмотрен бюджетом – можно самостоятельно оценить залегающий грунт. Для этого достаточны информация о составе грунтов на конкретном участке и умение использовать в справочниках соответствующие данные. Примерные значения расчётных сопротивлений (кг/см 2 ) грунтов на глубине 1,5м следующие:

• глина – 3,7–4,7;
• суглинки и супеси – 3,5–4,4;
• песок (от мелких фракций до крупных) – 4–6.

Такие данные содержат и строительные справочники, и СНиПы.

Методика расчетов

Расчет расстояния между опорами для свайного фундамента выполняют в несколько этапов. Для этого потребуется:

• оценить массу дома;
• определить нужное количество свай, учитывая их тип, размеры, несущую способность и параметры грунта.

По завершении расчетов планируют расположение опор под фундаментом дома таким образом, чтобы они находились не только под углами наружных стен, но и под конструкциями из тяжелых материалов. Нагрузка, действующая на опоры, должна быть одинаковой, также как и расстояние между ними.

Оценка массы здания

Вес здания определают, суммируя массу всех его конструктивных элементов, и добавляя нагрузку от снега, внутренней обстановки и других составляющих. Полученную величину умножают на коэффициент запаса прочности.

Необходимо учитывать вес дома при расчете опор

Однако такой вариант расчета довольно сложен, поэтому массу дома определают, используя статистические данные. Согласно им, обычно вес наружных стен по величине почти совпадает с весом остальных элементов и содержимого с учетом снеговой нагрузки.

Специфика строительства каркасных сооружений и домов из sip-панелей заключается в использовании материалов с хорошей несущей способностью и небольшой массой. Поэтому расчет общего веса для таких зданий вычисляют, увеличивая массу наружных стен втрое.

Объем несущих конструкций получают, умножая их длину по периметру дома на толщину и высоту. Для дальнейших расчетов необходимо знать плотность стен, которая зависит от вида используемых материалов и указывается в справочной литературе.

Определение числа опор

Для расчета количества свай полученную массу дома с учетом дополнительного запаса прочности нужно разделить на несущую способность одного конструктивного элемента. Расчет величины нагрузки, которую должна выдерживать опора для фундамента, определают следующие параметры:

• длина и диаметр лопастей сваи;
• прочность материала;
• структура и плотность грунта на уровне расположения лопастей после закручивания.

Характеристики почвы зависят от ее вида и определаются по справочнику.

Посмотрите видео, как рассчитать количество опор для сооружения основания.

Расстояние между сваями

В отличие от других видов свай минимальное расстояние между винтовыми опорами не регламентируется, но во многом зависит от прочности ростверка. Согласно практическим данным по расчетам, полученным во время строительства домов в российских условиях, оно составляет 1,7 м на площадках с обычным грунтом.

Рекомендуем посмотреть видео о том, как пользоваться онлайн-калькулятором для расчета основания.

Максимальное расстояние зависит от материала стен и для одноэтажных зданий должно быть:

• для каркасных и сборно-щитовых сооружений – 3 м;
• для строений из бруса или бревен – не менее 3 м;
• для зданий из кирпича – 2 м;
• для домов из шлакоблоков и газобетона – 2,5 м.

Для более высоких сооружений шаг между опорами свайного фундамента делают меньше.

Дополнительные рекомендации

В процессе расчета количества свай и их распределения по всей площади фундамента существует множество мелких особенностей, каждая из которых так или иначе сказывается на улучшении конечного результата:

• при установке фундамента из винтовых свай на сложном нестабильном грунте для усиления опорной конструкции используется обвязка с применением металлического уголка или швеллера на уровне цоколя;
• при отсутствии геодезических данных для расчетов лучше использовать параметры, соответствующие минимальной расчетной нагрузке, то есть создавать максимальный запас прочности;
• для улучшения качества расчетов, кроме формул и табличных данных, стоит применять программу для проектировки: она пересчитает все параметры и опровергнет или подтвердит ручной расчет;
• наименее прочные сваи обладают стволами из шовных труб с приваренными лопастями;
• по нормам цоколь не должен подниматься больше чем на 60 см над землей, при этом запас сваи по длине должен составлять от 20 до 30 см.

При монтаже свай на неровном участке желательно оставлять запас по длине в районе 20–50 см. В дальнейшем излишки можно будет отрезать или произвести выдергивание. А вот при недостатке – придется забивать новую сваю.

О том, как рассчитать количеситво винтовых свай, смотрите в видео ниже.
