Принципы проектирования однолинейной схемы электроснабжения

При разработке и оформлении исполнительной документации необходимо выполнять требования к подобным документам, отражённым в нормативной литературе, а также ПТЭЭП и ПУЭ («Правила устройства электроустановок»).

Что должна включать однолинейная схема электроснабжения

На однолинейных схемах электроснабжения должна быть отражена следующая информация, а именно:

граница зоны ответственности организации, поставляющей электрическую энергию, и её потребителя;

Отображение зоны балансовой принадлежности на схеме электроснабжения объекта

вводно-распределительные устройства (ВРУ) или ГРЩ, а также трансформаторные подстанции, стоящие на балансе потребителя с отображением устройств АВР (автоматическое включение резерва), если таковые имеются;

• приборы учёта электрической энергии с указанием коэффициента трансформации трансформаторов тока при использовании счётчиков, работающих на вторичном токе в 5Ампер;
• информация обо всех имеющихся на объекте распределительных шкафах как силового оборудования, так и системы освещения;
• длины магистральных электрических линий с указанием марки кабелей, проводов и способов их прокладки;
• технические параметры и состояние в рабочем положении всех устройств автоматического отключения, к которым относятся автоматические выключатели, УЗО и предохранители;
• данные обо всех электрических нагрузках, подключаемых к отображаемому на схеме оборудованию, с указанием их мощности, тока и cos ϕ.

Вариант выполнения расчётной однолинейной схемы электроснабжения административного здания

Читать также: Магнитный угольник для сварки своими руками

Этапы проектирования

Наличие однолинейной схемы электроснабжения является обязательным условием для получения разрешения на подключение объекта строительства к сетям электроснабжающей организации, поэтому прежде, чем приступать к её разработке, необходимо запросить технические условия.

В связи с этим все работы по проектированию схемы электроснабжения можно разбить на несколько этапов:

1. Запрос и получение технических условий;
2. Разработка однолинейной схемы электроснабжения на основании полученных документов;
3. Согласование разработанной документации в организации, выдавшей технические условия.

Вариант оформления технических условий на электроснабжение

Правила оформления, требования ГОСТов

При оформлении однолинейной схемы электроснабжения необходимо соблюдать требования ГОСТов, регламентирующих этот процесс, а именно:

• ГОСТ 2.709-89 «Единая система конструкторской документации (ЕСКД). Обозначения условные проводов и контактных соединений электрических элементов, оборудования и участков цепей в электрических схемах»;
• ГОСТ 2.755-87 «Единая система конструкторской документации (ЕСКД). Обозначения условные графические в электрических схемах. Устройства коммутационные и контактные соединения»;
• ГОСТ 2.721-74 «Единая система конструкторской документации (ЕСКД). Обозначения условные графические в схемах. Обозначения общего применения (с Изменениями №№ 1, 2, 3, 4)»;
• ГОСТ 2.710-81 «Единая система конструкторской документации (ЕСКД). Обозначения буквенно-цифровые в электрических схемах (с Изменением № 1)».

Вариант оформления однолинейной схемы электроснабжения в соответствии с данными ГОСТами приведён наследующем рисунке.

Расчётная однолинейная схема электроснабжения жилого дома

Условные обозначения, используемые при составлении однолинейных схем

Все элементы системы электроснабжения отображаются на схеме в виде графических изображений, которые регламентированы нормативной литературой, указанной в предыдущем разделе статьи. Электрические коробки и шкафы различного назначения изображаются следующим образом.

Электроустановочные изделия (розетки и выключатели), в зависимости от конструкции и типа исполнения, отображаются вот так

Приборы электрического освещения изображаются следующим образом

Силовые трансформаторы и трансформаторы тока изображаются так

Электроизмерительные приборы имеют следующий вид на схемах электроснабжения, в соответствии с ГОСТ

Пересечение электрических линий и места соединения электропроводки, а также заземление выглядят следующим образом

Коммутационные устройства (автоматические выключатели и пускатели, короткозамыкатели и отделители, а также прочие аппараты) изображаются так

Для того чтобы узнать, как правильно оформить исполнительную документацию, необходимо изучить все требования ГОСТов или воспользоваться специальной компьютерной программой, которая учтёт все эти требования в автоматическом режиме при её использовании

Однолинейная схема электроснабжения 15 квт — кабель или провод?

Провод СИП4 4х16 предназначен для воздушных линий 0,4 кВ, имеет нужную механическую прочность и выдерживает длительную токовую нагрузку многократно превосходящую ту, которая соответствует 15 квт. В принципе, его можно заменить кабелем вроде АВВГ 4х16… однако, раз тот не предназначен для воздушных линий и не имеет нужной механической прочности, его можно использовать на пролетах только, подвесив к стальному тросу. Хотя, я видел, что в пос. Зеркальном (территория ЛОЭСК), такой кабель использовался для опусков от ВЛ-0,4 к щитам вдоль опоры. Тем не менее, СИП4 4х16 стал стандартом де факто и часто вписывается в технической условия на присоединение к элетросетям.

Рекомендации: как нарисовать однолинейную схему электроснабжения

Однолинейные схемы бывают двух видов: исполнительные и расчетные. Это зависит от эксплуатационных условий помещения.

А второй вид, когда в помещении нет рабочей электроустановки.

Однолинейные схемы бывают исполнительные и расчетные

В зависимости от вида электросхемы, этапы ее создания будут различны:

В исполнительной электросхеме первым шагом построения будет составление расчетно-вычислительных материалов. Визуально обследуется помещение. И после этого в расчеты вносятся все недоработки и дефекты, которые возникли во время пользования электричеством. А также новые детали и их характеристики

Важно помнить, что при необходимости расчетная часть исполнительной однолинейной схемы может быть увеличены в несколько раз. Самое главное, чтобы все расчеты были верными.
В расчетной электросхеме необходимо составлять именно расчетную однолинейную схему, в которой есть много отличительных принципиальных характеристик

От такой схемы будут зависеть электромонтажные работы, безопасная эксплуатация электросети.

Если говорить в общих чертах, то для рисования однолинейной схемы необходимо: рассчитать все электрические нагрузки и перенести их на бумагу; подобрать все защитные устройства и также изобразить их на бумаге; подобрать все необходимые кабели и провода, и нарисовать их.

Что такое однолинейная схема электроснабжения?

К сведению! Фото — однолинейная схема Существует два типа таких схем : Расчетная; Исполнительная.
На этапе разработки проектной документации составляется расчётная однолинейная схема, служащая основным документом для расчёта параметров системы электроснабжения. Исполнительная принципиальная однолинейная схема используется для перерасчета действующей системы подачи энергии. Также есть возможность создавать персональный каталог из устройств, которых нет в базе данных программы.
И это не зависит от количества фаз и проводов. Пример оформления однолинейной схемы жилого дома представлен на рис.
Дальнейший порядок согласований зависит от особенностей проекта, но первое согласование визирует ответственный за электрохозяйство со стороны потребителя. Почему однолинейная? Часто такую схему проектируют уже после того, как были совершены просчеты по проводам и кабелям.
При составлении подобного документа в обязательном порядке должна отображаться такая информация: все приборы и потребители, входящие в сеть; состояние сети; недостатки, выявленные в процессе исследования и разработки однолинейной схемы. В качестве примера выбрана типовая схема офиса, дома, квартиры или другого подобного объекта.

Цифра в такой схеме отвечает за определение количества фаз, а перечеркнутая косыми отрезками линия — это определение фазы. Поскольку в документе есть главное — информация. Длина кабелей и проводов должна отображаться в масштабе с особой точностью, также отображается их точная схема их раскладки. На электрической схеме должен указываться тип, а также расположение приборов учета, плюс указываются потери электрической энергии, которые происходят во время передачи по линиям электропередач.

Иногда её проектируют после того, как будет рассчитана потребность проводов и питающих кабелей. А не искать ее на файлопомойках и мусоросборках. В большинстве случаев, это необходимо для внесения серьезных изменений в уже устанавливающийся проект. Для отличия на схеме обозначений выводов контактов от других обозначений обозначений цепей и т. При обращении в нашу компанию, мы, при необходимости, предоставляем заказчикам для ознакомления пример однолинейной схемы, разработанной нашими специалистами.

Работа в программе Rapsodie существенно ускоряет процесс компоновки шкафа и минимизирует возможность возникновения ошибки. Назначение однолинейной схемы.. Приборы, обеспечивающие учёт электроэнергии, согласно техническим условиям наносятся на схему.
Как читать электрические схемы. Урок №6

Этапы проектирования

Если всё же принято решение делать проект своими руками, то придётся узнать последовательность и этапы такой работы. От этого может зависеть, одобрят его или нет. Поэтому нужно:

1. Получить технические условия, что даст возможность выяснить, где находится точка, куда необходимо будет запитаться. Здесь поможет муниципальная электросетевая организация.
2. В муниципальном отделе архитектуры получить генплан, чтобы иметь представление о пути, где проходит питающий кабель до частной запитываемой территории. Это же поможет выяснить, где находится подстанция, а также другие коммуникации, которые без такого плана можно повредить.
3. Рассчитать мощность потребителя, которая потребуется. И уже на основании этого делать однолинейную схему. Подобный проект в себе должен содержать не только саму схему, но и материалы, которые помогут её понять, т. е. условные обозначения, разъяснения, подключения потребителей и аппаратов защиты.
4. Согласовать разработанный проект, что будет подтверждением разрешения на подключение к магистрали электросети. Это заключительный этап, после чего можно начинать монтажные работы.

Здесь стоит обратить внимание, что начинать любые монтажные работы запрещено до получения соответствующего разрешения от определённых инстанций. Когда такое разрешение получено, то вся ответственность перекладывается на монтажную организацию

Нередко при разработке проекта из вида выскальзывают дополнительное освещение или системы безопасности, т. е. камеры, сигнализации, видеонаблюдение и пр. Но и их необходимо включать в общий проект. Если проект будет полностью соответствовать заявленным требованиям, то проблем с согласованием и получением разрешения на подключение и выполнение монтажных работ не возникнет.

Заполнение расчетной таблицы

2.1. Заполнение установленной мощности

Установленную мощность для каждой группы заполняем на листе «Таблица нагрузок». Более подробно процесс заполнения описан в статье «Зачем нужен лист „Таблица нагрузок“ в расчетных таблицах DDECAD».

2.2. Заполнение основных параметров нагрузок

После того, как ввели установленную мощность группы, указываем коэффициент спроса и cosφ. Указываем кол-во фаз и конкретную фазу, если нагрузка однофазная. Для однофазных нагрузок в столбце «Фаза» выбираем a, b или c. Для трёхфазных нагрузок выбираем abc.

Для равномерного распределение нагрузок по фазам отслеживаем в желтых и фиолетовых ячейках значения расчетного и полного тока в соответствующих столбиках.

После заполнения этих данных для каждой группы мы получим таблицу расчета нагрузок для данного щита. Указываем коэффициент спроса щита в столбце «Кс на щит» и таблица расчета нагрузок принимает окончательный вид.

2.3. Заполнение кодов для отрисовки схемы в AutoCAD

Следующим шагом заполняем коды оборудования и коды нагрузки. Например, необходимо, чтобы на отходящей линии был установлен автомат и УЗО. Данному набору соответствует код «3» из Приложения 2 Руководства пользователя. Указываем число «3» в столбике «Код оборудования» напротив соответствующей группы.

Данная линия питает розетки. Соответственно, из Приложения 1 Руководства пользователя выбираем соответствующий код — «1» — и указываем в столбике «Код нагрузки».

2.4. Выбор автомата отходящей линии

Для каждой отходящей линии выбираем автомат и указываем его характеристики в соответствующих столбиках. В столбиках «Iном» и «Котс» указываем числа (они используются для расчетов). В столбике «Уставка» могут быть указаны числа и буквы. Значения из этих ячеек будут отрисованы в однолинейной схеме в AutoCAD.

Выбираем номинальный ток автомата в соответствии с током нагрузки и указываем это значение в столбце «Iном». Выбираем характеристику отключения автомата и указываем максимальную кратность отключения в столбце «Котс». Например, выбираем автомат с номинальным током 16А с характеристикой «C». Тогда в столбце «Iном» указываем 16, а в столбце «Котс» указываем 10. В столбце «Уставка» указываем C16 или C16A.

2.5. Выбор сечения кабеля

После выбора автоматического выключателя выбираем сечение кабеля и указываем его в столбце «Сечение». Указываем длину в столбце «Длина», число кабелей в столбце «Число кабелей». Выбираем материал проводников и указываем в столбце «Cu-0 | Al-1». Для медный кабелей указываем нуль, для алюминиевых — единицу.

В столбце «Тип» указываем полное наименование кабеля: Число кабелей марку, число и сечение жил. Например, 2х(ВВГнг-LS 5×2,5).

2.6 Проверка выбора автоматов, кабелей и УЗО

После выбора автомата и сечения кабеля программа автоматически произведёт расчет:

• падения напряжения;
• токов короткого замыкания;
• предельной длины, при которой автомат гарантированно отключит ток короткого замыкания;
• токов утечки для проверки выбора УЗО.

Для начала нужно указать в ярко-зелёных ячейках в соответствующих столбцах падение напряжения, токов однофазного и трехфазного замыкания на шинах щита. Основываясь на этих значениях, параметрах автомата и кабеля, программа автоматически вычислит для каждой отходящей линии:

• падение напряжения (на кабеле и суммарное, с учетом падения напряжения в питающей линии);
• токов однофазного и трехфазного короткого замыкания в конце линии;
• предельную длину кабеля данного сечения, которую отключит автомат с выбранными характеристиками;
• ток утечки УЗО (рассчитывается на основе п.7.1.83 ПУЭ).

Проверяем результаты расчетов и корректируем, в случае необходимости, сечения кабелей или характеристики автоматов.

Таблица принимает окончательный вид.

Классификация однолинейных схем

Во время проектирования систем электроснабжения своими руками применяются разные схемы, которые отображают плановые работы, существующую уже систему или же разделение систем те или иным образом. Помимо расчетных и исполнительных, однолинейные схемы бывают такие:

• структурные – содержат общие данные про электроустановку, которая выражается в указании связей силовых элементов, в частности, трансформаторов, линий электропередач, точек врезки и многого другого;
• функциональные – их делают преимущественно с целью абстрактной передачи действий механизмов, к которым присоединяется электроснабжение, также указывается их взаимодействие друг с другом и то, как они влияют на общее положение дел с точки зрения безопасности. Такие схемы в основном применяются для проектирования промышленных объектов с большим количеством машин, механизмов и оборудования, которые тоже нужно наносить на схему;
• принципиальные – чаще всего выполняются согласно ГОСТ и других стандартов той или иной страны, например, IEC, ANSI, DIN и т.д.;
• монтажные – должны четко быть согласованными с теми или иными архитектурными решениями и строительными конструкциями, в частности, несущими. Каких-то специальных требований к их оформлению нет, то размеры оборудования и сечение проводов нужно указывать четко, также нужно указывать точно диаметры кабелей и четкие размеры элементов крепежа и прочих аксессуаров.

Помимо перечисленных схем с кабельными планами есть также и электрические специальные схемы, которые используются при проектировании об отображении компонентов по отдельности.

Например, в микроэлектронике для того чтобы отобразить микрокристалл интегральной микросхемы, нужна специальная топологическая схема. Такие схемы называют мнемосхемами, они имеют вид плакатов, где действующими элементами выступают приборы и сигнализирующая аппаратура и всевозможные имитационные агрегаты. На сегодняшний день их чаще всего визуализируют на мониторе компьютера, где есть функция принятия решения пользователем вручную.

Итак, можно сделать вывод, что однолинейные графические системы должны быть созданы согласно действующим в стране строительным правилам и нормам и включать в себя такую информацию:

полные и правдивые сведения об оборудовании;
расчеты аварийного выключения электроснабжения объекта как целиком, так и частично;
сведения о системе автономного питания, что важно на этапе проектирования частных домов, располагающихся вдалеке от центральных электромагистралей.

Как подобрать кабель для сети

Для однофазного подключения понадобятся провода с тремя жилами, для трехфазного, – соответственно, с пятью

При разработке проекта очень важно выбрать кабель подходящего сечения (руководствуясь ПУЭ). Данный показатель можно узнать по специальным таблицам, в зависимости от силы тока

Предварительно вычисляется необходимый диаметр проводника. Делается это по формуле d=k×I+0.005. Здесь k – постоянный коэффициент для металла проводника. К примеру, для меди он равен 0,034. Буквой I обозначается сила тока.

Смотреть галерею

Продают провода, используя в качестве системы измерения не диаметр, а сечение. Следовательно, далее нужно будет определить именно его. Для этого существует формула S=0.785×d2.

Предварительный расчет можно сделать, исходя из того, что на квадратный миллиметр медного провода может приходиться 10 А, алюминиевого – 7 А. На практике для розеток обычно используется провод в 2.5 мм2, а для освещения 1.5 мм2.

Смотреть галерею

Виды однолинейных электрических схем

Существуют два основных класса схем, проектирующихся на разных этапах реализации проекта. Для создания ОСЭ требуется знать ключевые характеристики каждого типа.

Расчетная схема

Однолинейная расчетная схема щита ЩР (электроснабжение детсада)

Проектируется на этапе разработки документов по реализуемому проекту. Здесь проводится расчет характеристик системы и требуемых нагрузок. Расчетные документы могут включать в себя:

• схематическую репрезентацию структуры;
• схему функций;
• монтажную электросхему;
• чертежные документы;
• схему пожарной безопасности.

Схема структуры электрооборудования показывает силовые элементы (точки врезки, линии передач, трансформаторные компоненты и другие) и коммуникации между ними. Схема функций создается для демонстрации работы механизмов, взаимодействующих с электросетью, и их влияния на безопасность объекта. Обычно она применяется для помещений производственного назначения, имеющих дело с обилием разнородного оборудования. Монтажный проект требует согласования с архитектурно-конструкторскими решениями и строгого указания диаметров проводов и габаритов оборудования.

Исполнительная схема

Исполнительная однолинейная схема электрощита дома

Создается, когда помещение уже подвергалось эксплуатации на протяжении некоторого времени. Требуется графически отобразить модификации, которые планируется внести в структуру сети. Документ подготавливается при проведении замены или модификации имеющегося технического оборудования. Исполнительная схема предоставляет информацию:

• о состоянии электросети в настоящее время;
• об электроприборах, входящих в ее состав;
• советы по ликвидации неполадок, обнаруженных в процессе проведения техосмотров и других мероприятий.

Что такое однолинейная схема электроснабжения

Это способ, при помощи которого Visio видит несколько фигур как одно целое и квадратики для изменения размеров и поворота появляются одни на общую фигуру.

Здесь тоже можно создать часто используемые обозначения элементов в качестве шаблонов для применения их при дальнейшей работе.

Вот люди и делали такой чертёж, чтобы он занимал ровно один лист А4 из, скажем, 16ти. И всё это — Visio!

Данный вид схемы применяется для уже действующего электроснабжения любого помещения. Для этого не надо устанавливать никаких дополнительных программ. Такие схемы нужны для исправления неполадок и дефектов.

Функциональные — применяются в случаях, когда имеется большое количество различных потребителей машин, станков, оборудования , и отображают общую картину сети и взаимодействие между механизмами, электроснабжением и друг с другом. Их число особо не ограничено. Этапы проектирования Особенности электроснабжения Значение линейной схемы трудно переоценить. Эта простота заключается в том, что весь комплекс компонентов, необходимых для снабжения электричеством потребителей, на ней изображаются несколькими линиями.

Такие положения фигур по оси Z действуют в пределах документа и сгруппированных фигур. Эта программа замечательно подойдет для домашнего рисования всех схем. При условии, что эти

Оформить заявку

На этапе разработки проектной документации составляется расчётная однолинейная схема, служащая основным документом для расчёта параметров системы электроснабжения. По вопросам пишите на электронную почту: info el-proekt. А в блок-схеме это просто и понятно.

Однолинейная схема — это графическое изображение 2-ух или трехфазной сети, которая объединяет все устройства электрической цепи при помощи одной линии,что позволяет достаточно сильно упростить чертежи и планы. В стандартных библиотеках есть куча разных удобных символов и заготовок. Для редактирования изображений используется масштабирование, работа с окнами и слоями, перемещение, вставка разрывов, вращение, изменение отражения, наложение текста, цветовая палитра и другие функции и стили. Форматирование похоже на Word: Visio умеет разделять абзацы, делать там отступы и выравнивание. Вот фотка утащена из журнала Lana-Sator и сохранена копией на хостинге; спасибо, Лана!
Как читать Элекрические схемы

Схема проводки для частного дома

Дом в частном секторе чаще всего питается от сети 220V. Однако 3 фазы в частный дом — оптимальный вариант, если здание двухэтажное или еще выше, а также при наличии электрических плит, водонагревательных котлов, сварочных аппаратов, техники на электроприводе. Благодаря трехфазному электроснабжению получится снизить номиналы защитных устройств и перестраховаться от перекоса фаз.

Типичная схема трехфазной электропроводки в частном доме состоит из внешней, или пусковой, а также внутренней части. Сеть ведется к дому по воздушным ЛЭП 380V, во избежание провисания и обрыва провода расстояние от столба до дома не превышает 15 метров. Чтобы не создавать помех движению, провод натягивают на высоте от 2,7 метров. Далее с опоры проходит в щиток вводный, который расположен на внешней стене дома. Прокладывать провода по воздуху относительно просто и менее затратно.

Вводное устройство размещают на расстоянии не менее метра от труб. В щит заводят трехполюсный АВ и электросчетчик. Корпус щитовой подсоединяют к заземляющему контуру. Оболочка уличного щитка должна отвечать повышенным требованиям защиты от пыли и влаги: IP54 и выше. При составлении схемы продумываем все детали, основываясь на этажности и площади здания, количестве и мощности потребителей (как трехфазных, так и однофазных) и необходимости резервного питания. В обязательном порядке нумеруем фазу с подключенным потребителем.

Примерная схема трехфазного электрощита выглядит так:

Однолинейная схема электроснабжения своими руками | ProElectrika.com

Графическое отображение схем электроснабжения

Схемой называется графическое отображение элементов той или иной конструкции, указанных на чертеже. Кроме того, бывают схемы электронных устройств, в том числе интегральных и изложения какого либо материала в упрощенном виде. Однолинейная схема энергоснабжения, например, частного дома, тоже не является исключением из основного определения.

Касательно термина «однолинейная схема электроснабжения» понимается графическое изображение трех фаз питающей сети и соединяющих различные электрические элементы в виде одной линии. Это введение условного обозначения значительно упрощают и делают не громоздкими схемы электроснабжения. По определению электрическая схема является документом, содержащим в виде обозначений и изображений составные элементы изделий, принцип действия которых основан на использовании электрической энергии и их связи между собой. Правила, согласно которым выполняются все виды электрических схем, в том числе и однолинейная схема электроснабжения, определены ГОСТ 2.702-75, а выполнение схем цифровой электроники и вычислительной техники определяются ГОСТ 2.708-81. Условное отображение трехфазного напряжения питания, для примера, приведено на рисунке «а», а его упрощенное отображение, которое и явилось причиной появления однолинейных схем отображено на рисунке «б».

Кроме того, чтобы визуально отобразить на схемах трехфазное подключение, используют несколько обозначений, таких как перечеркнутая линия с цифрой «3», расположенной рядом с вводом или выводом проводки, и прямая линия, перечеркнутая тремя косыми отрезками. Для однолинейных схем электроснабжения обозначения приборов, пускателей, контакторов, выключателей, розеток и прочих элементов применяют согласно ГОСТ и европейских правил конструирования, проектирования и монтажа электроприборов.

Линейная схема электроснабжения, примеры которой приведены на рисунках 1 и 2, отображает простейшее соединение и взаимодействие элементов освещения, силового питания и розеток для бытовой техники.

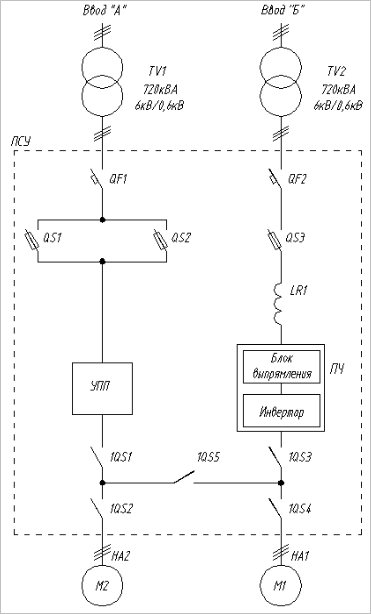

Промышленные схемы обеспечения электроэнергией предприятий и подключения оборудования не имеют принципиальных различий с однолинейной схемой электроснабжения частного дома или другого сооружения.

Виды схем электроснабжения

При проектировании систем электроснабжения различают схемы эксплуатационной ответственности, балансовой принадлежности, исполнительные и расчетные, которые призваны отобразить как планируемые работы, так и существующую систему или разделение систем по потребителям с целью установления границ безопасности.

Исполнительная схема электроснабжения

представляет собой документ, составленный на действующем объекте, отображающий текущее состояние сетей, приборов, входящих в эти сети, и рекомендации по устранению недостатков и дефектов, если таковые были выявлены в результате проведения соответствующего комплекса мероприятий.

В случаях проектирования новых строительных объектов составляется расчетная установочная схема. Такой элемент строительного проекта включает в себя структурную электрическую схему, функциональную электрическую схему, монтажную электрическую схему, а при необходимости кабельные планы и принципиальные электрические чертежи. Кроме того, если составляется, например, схема электроснабжения коттеджа, то в соответствии с последними тенденциями загородного строительства в нее включается проект пожарной безопасности.

Структурные схемы

представляют общую информацию об электроустановке, выраженную в указании взаимосвязей силовых элементов, таких как трансформаторы, распределительные щиты, линии электропередач, точки врезки и прочее.

Функциональные схемы

выполняются в основном для абстрактной передачи функций механизмов, к которым выполняется электроснабжение, их взаимодействие между собой и влияние на общую обстановку с точки зрения безопасности. Применяют такие проекты в основном при проектировании промышленных объектов с высокой наполняемостью площадей машинами, механизмами и оборудованием которые на схеме могут быть обозначены любым способом удобным проектировщику. Кроме того в этих документах часто не указывают размеры объектов, и они не являются планировочными документами.

Принципиальные схемы

принято выполнять в соответствии с ГОСТ и стандартами, действующими в странах не входящих ранее в состав СССР. Стандарты, действующие в мировом сообществе, отвечают требованиям национальных производителей согласованных с государственными органами. К ним относятся стандарты IEC, ANSI, DIN и другие.
