Как подключить циркуляционный насос к электричеству

Недостатки

Наряду с множеством положительных характеристик, имеются у электрических котлов отопления с циркуляционным насосом и отдельные слабые стороны:

• Затраты на эксплуатацию подобного оборудования находятся в прямой зависимости от цен на электроэнергию. Это объясняет тот факт, что большинство стран признали электрические отопительные установки не такими эффективными, как газовые и твердотопливные аналоги. Для снижения затрат на эксплуатацию рекомендуется использование теплоаккумулирующего бака. Это позволят существенно снизить теплопотери и расход электроэнергии на подготовку теплой воды.
• Зависимость от исправной подачи электрической энергии. Двухконтурный электрический котел и циркуляционная помпа относятся к энергозависимым приборам. Поэтому, если в регионе случаются перебои с электроэнергией, то желательно выбрать другую разновидность обогрева для своего дома. Один из вариантов – установить резервный источник тепла, на случай «аварийной» ситуации. Чаще всего речь идет о твердотопливной печи или камине. До полноценных обогревателей им далеко, но подстраховать во время кратковременного выключения основного котла они, безусловно, смогут.
• Необходимость в качественной электропроводке. Это является обязательным условием для того, чтобы электрический котел в комбинации с циркуляционным насосом работал без всяких перебоев. Часто бывает так, что проводка в доме не соответствует предъявляемым требованием, и ее приходится полностью менять. Это в любом случае влечет за собой дополнительные расходы.

Естественно, что людей волнует также вопрос о стоимости эл котла с насосом. На ее размер во многом влияет то, какая именно модель была выбрана: чем мощнее прибор, тем дороже он стоит

Также следует обращать внимание на производителей, среди которых есть несколько проверенных отечественных компаний. В любом случае, не стоит обольщаться на дешевые образцы сомнительного качества.. https://www.youtube.com/embed/eHRXIo7l89I

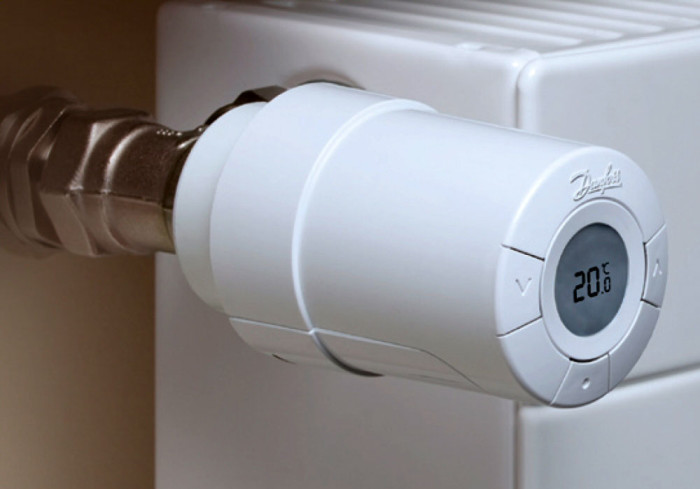

Монтаж терморегулятора

Перед установкой терморегулятора нужно убедиться, что он совместим с системой отопления. Каждое устройство имеет свои коэффициенты пропускной способности клапана, обозначаемые Kv и Kvs.

Однотрубные системы рекомендуется оборудовать термостатами со значением Kv больше 1, а еще лучше – больше 1,5. Для двухтрубных больше подойдут регуляторы с Kv в диапазоне от 0,5 до 0,9%.

Последовательность работ

Последовательность монтажных работ выглядит следующим образом:

• после перекрытия подающего стояка из системы отопления сливают воду;
• на небольшом расстоянии от батареи отрезают горизонтальные трубные подводки;
• отсоединяют отрезанный участок трубопровода вместе с клапанами;
• если система однотрубная – приваривают байпас. Это перемычка, которая позволит циркулировать теплоносителю по контуру, когда клапаны перекрыты и доступа в батарею нет. В двухтрубных системах отопления термостат монтируют на подводящей верхней трубе, а вентиль – на нижней;
• с запорного крана и терморегулятора снимают хвостовики с гайками, после чего заворачивают их в пробки радиатора;
• трубную обвязку монтируют и устанавливают, а затем соединяют с горизонтальными подводящими трубами.

Нюансы расположения

Ось термоголовки всегда должна располагаться в горизонтальном положении, чтобы точность измерения температуры прибором была высокой.

В вертикальном положении датчик будет находиться в зоне действия восходящих и нисходящих тепловых потоков, из-за чего температурные показатели будут неверными.

Если ось штока монтирована вертикально, лучше использовать выносной электронный датчик с электрическим приводом или с радиопередачей сигнала.

Терморегуляторы, имеющие встроенный датчик, располагать нужно так, чтобы они находились на виду, но не попадали в область действия тепловых приборов. Также учтите, что тепло экранируется плотными занавесями. Оптимальная высота размещения термостата – не меньше 80 см от поверхности пола.

Разрешается монтаж терморегуляторов на биметаллические, стальные и алюминиевые батареи. Если корпус радиатора отлит из чугуна, из-за высокой инертности этого сплава устанавливать термостат не рекомендуется.

Запуск

Завершив процесс подключения, отопительную систему наполняют водой. Прежде чем запускать циркуляционный насос, необходимо удалить воздух, оставшийся в магистральных трубах. Это делается поворотом специальной заглушки, расположенной на корпусе насоса. После того, как воздух полностью покинет систему, из небольшого отверстия начнет сочится жидкость. Запускать оборудование можно строго после того, как весь воздух выйдет из сети.

Если же отопительная система с установленным насосом длительное время не использовалась, то она может не запускаться с первого раза. Если она не включается после простоя потребуется:

1. Повернуть защитную пробку.
2. Отверткой с плоским наконечником поворачиваем ротор, который имеет на корпусной части специальное отверстие.
3. Удаляем воздух из системы.
4. Запускам отопление и насос.
5. Спустя 5 минут функционирования, повторяем процедуру удаления воздуха.

Весь процесс запуска не требует определенных навыков, либо дополнительного оборудования. Однако, если у вас нет достаточной уверенности, рекомендуется обратиться за помощью к квалифицированным специалистам.

Мы являемся официальными представителями CNP на территории России. Продукция CNP — промышленные насосов высочайшего качества. Такое оборудование не предназначается для использования в бытовых условиях. Наши насосы применяются на предприятиях и в других промышленных областях, где от насосов требуют высокой производительности, большой мощности и надежности в эксплуатации.

Об установке дополнительных агрегатов

Как правило, в закрытую или открытую систему радиаторного отопления, где источником тепла служит единственный котел, достаточно установить один циркуляционный насос. В более сложных схемах применяются дополнительные агрегаты для перекачивания воды (их может быть 2 и больше). Их ставят в таких случаях:

• когда для обогрева частного дома задействовано больше одной котельных установки;
• если в схеме обвязки участвует буферная емкость;
• отопительная система имеет несколько ветвей, обслуживающих различных потребителей, — батареи, теплые полы и бойлер косвенного нагрева;
• то же, с применением гидравлического разделителя (гидрострелки);
• для организации циркуляции воды в контурах теплых полов.

Правильная обвязка нескольких котлов, работающих на разных видах топлива, требует, чтобы у каждого из них был собственный насосный агрегат, как это показано на схеме совместного подключения электрического и ТТ-котла. Как она функционирует, рассказано в другой нашей статье.

Обвязка электрического и ТТ-котла с двумя перекачивающими устройствами

В схеме с буферной емкостью необходима установка дополнительного насоса, потому что в ней участвуют как минимум 2 контура циркуляции – котловой и отопительный.

Буферная емкость делит систему на 2 контура, хотя на практике их бывает и больше

Отдельная история – сложная схема отопления с несколькими ветвями, реализуемая в больших коттеджах на 2—4 этажа. Здесь может применяться от 3 до 8 перекачивающих устройств (бывает и больше), подающих теплоноситель поэтажно и к разным отопительным приборам. Пример такой схемы показан ниже.

Наконец, второй циркуляционный насос ставится при отоплении дома водяными теплыми полами. Вместе со смесительным узлом он выполняет задачу по приготовлению теплоносителя с температурой 35—45 °С. Принцип работы представленной ниже схемы доступно описан в отдельном материале.

Этот насосный агрегат заставляет циркулировать теплоноситель по греющим контурам теплых полов

Электродные агрегаты

Электродные проточные котлы Галан не требуют получения разрешения на установку в соответствующих государственных органах.

Принцип работы

Согласно правилам индукции температурные показатели жидкой среды повышаются. Ионы курсируют от положительных электродов к отрицательным, а те, в свою очередь, обмениваются полюсами, что приводит к колебанию ионов и, как следствие, выработке энергии.

Как становится понятно, роль нагревателя, с которым взаимодействуют котлы для обогрева Галан, выполняет жидкость.

Преимущества

Основным преимуществом таких агрегатов является их экономичность, которая превышает аналогичный показатель у ТЭНовых образцов на 40 %. Это стало возможным, потому что удалось сократить потери тепла при подогреве промежуточного материала.

Требования

Используемый теплоноситель должен обладать соответствующей удельной проводимостью (в данном случае 2950 – 3150 ОМхсм при температурных показателях в 20 °С). Рекомендуется проводить запуск котла на специальной незамерзающей жидкости Аргус-Галан. Если решено использовать дистиллированную воду, ее необходимо подсаливать из расчета 5 г соли на 100 л жидкости.

Чтобы электродные высококачественные котлы Галан смогли прослужить долго и эффективно, отопительная система должна быть замкнутой, двухтрубной (диаметр 32 – 40 мм) с верхним разливом, открытого типа, с подающим стояком высотой не менее 2 м и количеством теплоносителя из расчета 12 л на 1 кВт. Такая схема даст возможность агрегату полноценно выполнять свои функции.

Сфера применения

Электродные котлы в состоянии качественно и эффективно обогреть помещения, общая площадь которых варьируется от 80 до 800 м². Лучше всего для данной цели подойдут серии товара «Очаг», «Гейзер», «Вулкан» с рабочей мощностью от 2 до 25 кВт.

Эти изделия отличаются компактными габаритами и небольшим весом (от 1,5 до 5,7 кг). Средний срок службы таких теплогенераторов составляет не менее 5 лет.

Противопоказания

Данный тип оборудования не годится для подключения к системе обогрева теплых полов, теплиц, бассейнов, лестничных пролетов и крыш. Его не используют в тандеме с чугунными радиаторами и оцинкованными трубами. Над таким котлом не рекомендуют монтировать трубы из полипропилена или металлопластика.

Рекомендации по установке для всех типов систем

Существуют рекомендации по установке всех типов насосов:

• Монтаж системы, в которую входит циркуляционный насос, проводится с подключением резервного электропитания с запасом работы 4-6 часов.
• Для 1;-2– контурных систем обязательна установка байпаса, так как при отключении электричества она обеспечит естественное движение потока энергоносителя в системе.

Для справки! Байпас это – обвод, небольшой участок трубы с запорной или регулируемой арматурой, иногда с обратным клапаном. Встраивается в обход циркуляционного насоса и при его остановке обеспечивает свободное движение потока.

• Проверять работу насоса можно только при заполненной системе. Основной показательно правильной установки – равномерное распределение тепла между всеми радиаторами.
• Насосы с мокрым типом ротора устанавливаются в вертикальном положении.

Обычно производители иллюстрируют как надо правильно устанавливать насосИсточник as-elit.ru

• Обязательна установка фильтра грубой, и желательна установка тонкой очистки.
• Насос должен находиться в доступном для обслуживания месте.
• После проведения всех расчетов добавьте 20 % от номинальной мощности, так вы обеспечите щадящую работу оборудования в оптимальном режиме 85-90 %, исключая работу на пределе возможности.

Котлы на твердом топливе

Этот тип требует отдельного рассмотрения. При отключении электричества происходит остановка насоса, но нагревание энергоносителя в котле продолжается: невозможно быстро погасить горящие дрова или уголь, через 3-5 минут температура достигнет критических показателей и сработает клапан сброса давления. Если насос установлен на выходной трубе сброс происходит через 4-6 минут, в то время как его установка на обратке увеличивает это время до получаса.

Видео описание

Наглядно про установку насоса в системе с твердотопливном котлом в следующем видео:

Ценовой фактор

При выборе циркуляционного насоса имеет значение стоимость самого устройства и его экономичность при эксплуатации. Как правило, работа насоса оправдывается экономией на расходе топлива, а стоимость на саму модель определяется его работоспособностью. По Москве разбег цен на насосы очень большой. Условно из можно разбить на 3 категории:

За 3,5-7 тысяч рублей можно купить базовые функции, с минимальным сроком работы и чаще всего одноразового использования;

Сравнение характеристик насосов эконом сегментаИсточник ms.decorexpro.com

• Приборы за 7,5-20 тысяч – это «рабочие лошадки», точно обеспечивающие заявленные характеристики, со сроком работы не меньше указанного производителем и с несколькими степенями защиты и оптмальным запасом прочности;
• VIP–системы с полной автоматизацией, набором дополнительных функций, высоким запасом прочности и возможностью обеспечить теплом большой объем обойдутся уже по стоимости от 20 до 45 тысяч рублей.

Видео описание

И еще некоторые размышления про циркуляционные насосы в следующем видео:

Преимущества отдельной насосной установки

Использование нагнетательного оборудования оправданно с точки зрения экономии топлива и повышения КПД котла, поэтому многие компании встраивают насосные установки в котлы. Но отдельная установка агрегата имеет свои преимущества: быстрая замена без снятия котла, возможность контролировать процесс при возникновении внештатных ситуаций (например, использование байпаса). Кроме этого насос можно установить в систему, не предусмотренную проектом на начальном этапе.

Несмотря на кажущуюся простоту выбора, параметры насоса должны быть технически оправданны, для чего проводятся математические вычисления с учетом законов теплотехники, особенностей индивидуальности системы, поэтому точный выбор должен сделать специалист, который учитывает все факторы исходя не только из теоретических знаний, но также и из практического опыта.

Преимущества и недостатки использования насоса

Раньше в частных домах пользовались естественным отоплением. Источником тепла были печь, газовый котел, некоторые подключались к сети центрального отопления. Современные производители отопительного оборудования предлагают малогабаритные устройства, обладающие своими плюсами:

1. Скорость перемещения теплой среды увеличилась. Тепло, вырабатываемое котлом, быстрее поступает в батареи, соответственно и помещение прогревается быстрее.
2. При ускоренном движении теплового носителя увеличивается пропускные характеристики труб, то есть идентичное количество тепловой энергии может поступать в комнаты по трубам с меньшим диаметром.
3. Магистраль допускается прокладывать с небольшим уклоном, и ее сложность и длина могут принимать любые значения. Главное, чтобы данные насоса соответствовали требуемой мощности.
4. Появилась возможность осуществления теплых полов и более результативной отопительной системы закрытого вида.
5. Возможность спрятать отопительные коммуникации, которые проходят через помещения.
6. Трубы можно укладывать за навесными потолками, под полами, за стенами.

К минусам насосного отопления относится необходимость использования электричества, расходуемого насосом. В случае, если на участке часто отключают электроэнергию, необходимой будет установка в доме агрегата, обеспечивающего бесперебойную ее подачу.

Способы подключения

Подключение в электросеть с помощью вилки и розетки. Этот способ предусматривает установку электрической розетки в непосредственной близости к месту, где монтируется циркуляционный насос. Иногда они могут поставляться с подключенным кабелем и вилкой в комплекте, как на фото:

В этом случае можно просто включить прибор в электросеть, используя розетку, расположенную в зоне досягаемости кабеля. Нужно только убедиться в наличии третьего, заземляющего контакта в розетке.

При отсутствии шнура с вилкой, их нужно докупить, или снять с неиспользуемого электроприбора

Следует обратить внимание на сечение проводников шнура. Оно должно находится в пределах от 1,5 мм2 до 2,5 мм2. Провода должны быть медными многожильными, обеспечивающими стойкость к многократным изгибам

Шнур с вилкой для подключения электроприборов в сеть изображен на фото ниже:

Провода должны быть медными многожильными, обеспечивающими стойкость к многократным изгибам. Шнур с вилкой для подключения электроприборов в сеть изображен на фото ниже:

Перед тем, как подключить циркуляционный насос, необходимо выяснить, какой из трех проводов шнура соединен с заземляющим контактом вилки. Это можно сделать с помощью омметра, заодно проверив целостность остальных проводов.

Открываем крышку клеммной коробки. Внутри коробки расположены три клеммы, предназначенные для включения прибора в сеть, имеющие обозначение, как на картинке:

Откручиваем зажим кабельной муфты (на первом фото это пластиковая гайка, в которую заведен кабель), одеваем его на наш шнур, заводим шнур в муфту. Если внутри коробки имеется хомут для крепления кабеля, продеваем шнур через него. Соединяем предварительно зачищенные от изоляции концы проводов шнура с клеммами.

К клеммам L и N нужно подключить провода, соединенные со штекерами вилки (не бойтесь их перепутать, это не критично), к клемме РЕ следует подключить провод заземляющего контакта вилки (а вот здесь ошибаться нельзя). Прилагаемая к изделию инструкция запрещает эксплуатировать его без защитного заземления. Далее, затягиваем хомут (при наличии), плотно закручиваем зажим кабельной муфты, зарываем крышку клеммной коробки. Насос готов к включению в электросеть.

Стационарное подсоединения. Схема подключения циркуляционного насоса к электросети с заземлением предоставлена ниже:

Требования к сечению проводов здесь те же, что и в предыдущем варианте. Кабель при таком монтаже может использоваться как гибкий, так и негибкий, медный, марки ВВГ, или алюминиевый, АВВГ. Если кабель негибкий, монтаж должен обеспечивать его неподвижность. Для этого кабель вдоль всей трассы закрепляется хомутами.

В данном варианте используется устройство защитного отключения (дифференциальный автомат). Вместо него можно применить обычный однополюсный автомат, пропустив через него только фазный провод. Если автомат установлен в щитке, где имеется шина РЕ, то кабель от насоса до автомата должен быть трехжильным. При отсутствии такой шины, клемму РЕ следует соединить с заземляющим устройством. Такое соединение можно выполнить отдельным проводом.

Отдельно хотелось бы рассмотреть такой вариант монтажа, как подключение насоса к ИБП. Он наиболее предпочтителен и обеспечивает независимость функционирования системы отопления от перебоев в подаче электроэнергии. Схема подключения циркуляционного насоса к источнику бесперебойного питания предоставлена ниже:

Мощность ИБП следует подбирать, исходя из мощности электродвигателя насоса. Ёмкость аккумуляторной батареи определяется расчетным временем автономного питания циркуляционного насоса, то есть временем, когда электросеть отключена. О том, как выбрать ИБП для котла мы рассказывали в отдельной статье. Требования к сечению кабелей, а также к наличию защитного заземления, относятся ко всем вариантам подключения.

Напоследок рекомендуем просмотреть видео инструкции по подсоединению различных моделей насосов к электрической сети:

Вот мы и рассмотрели, как правильно выполняется подключение циркуляционного насоса к электросети. Схема и видео примеры помогли закрепить материал и наглядно увидеть нюансы монтажа!

Будет полезно прочитать:

• Как выбрать аккумуляторы для ИБП
• Как подключить электрический котел отопления
• Схема подключения дифференциального автомата

Автоматический блок управления для циркуляционного насоса

Управление циркуляционным насосом организовано посредством терморегулятора, реле, блока бесперебойного питания. Комплекс нужен для регулировки нагрева теплоносителя, поддержания работы оборудования.

Термостаты

Агрегаты сочетают функции термоэлемента и вентиля, нужны для корректировки температуры нагрева воды.

Термостат для циркуляционного насоса отопления работает так:

1. Считывает информацию с датчика температуры. Сравнивает показатели с настройками. Для выставления режима настроек предназначено побочное меню с различием температуры запуска насоса и гистерезиса. Гистерезис – временной интервал запаздывания температуры при включении и отключении нагревателя.
2. При запуске оборудования гистерезис автоматически прибавляется к показателю нагрева воды при включении нагнетателя. При выключении насоса гистерезис вычитается из общего показателя.

По умолчанию размер гистерезиса принимают в 1/10 от температуры нагрева теплоносителя. Таким образом, при режиме прогрева воды в +50 С гистерезис составляет всего 5 градусов. Чтобы блок автоматического управления начал работать, вода должна прогреться до +55 С. Для выключения блока должна охладиться до показателя +45 С. Агрегаты с гистерезисом более удобны в работе. Оборудование поддерживает разбег температуры в 5 градусов, потому защищено от постоянного включения/выключения.

Термостат следует выбирать с гистерезисом прошивки минимум +/- 1 градус, максимум +/- 10 градусов. Ставят термостат рядом с котлом. При условии настройки с учетом внешней температуры в комнате, регулировка котла должна быть с возможностью изменения показателя носителя.

Блок бесперебойного питания

Блок управления циркуляционным насосом отопления – энергозависимое оборудование, без электричества работать не будет. Исключить возможность простоя позволит ИБП (бесперебойник) или генератор. Допустимо обойтись без прибора обеспечения питания, пуская сеть в самотечном режиме. Но тут есть риск ошибки выкладки трубопроводов, что приведет к выходу сети из строя.

Контуры самотечной сети отопления по технике выкладки идут с наклоном в сторону трубы обратной циркуляции. Наклон рекомендуют поддерживать в пределах до 3 см на каждый метр трубопровода. Это требует точных расчетов схемы и увеличивает зону выкладки сети.

Магистраль обратной циркуляции монтируют с уклоном в сторону нагревателя, также с учетом наклона. Если уровень снижения мал, есть риск застоя теплоносителя, образования воздушной пробки. К тому же нагреватель следует устанавливать в самой нижней точке схемы, что при отсутствии подвала вызывает сложности.

Избежать всех проблем поможет циркуляционный насос, чтобы обеспечить его питанием, в сеть встраивают ИБП или генератор. Выбор зависит от пользователя, однако генератор при работе сильно шумит, бесперебойник функционирует максимально тихо.

Реле включения и выключения

Это модуль для запуска оборудования в работу и отключения агрегата. Реле включения насоса отопления – важный узел, отвечающий за поддержание работоспособности всего блока.

Задача агрегата проста:

• снижение уровня давления в сети – сигнал для запуска устройства в работу, реле включает оборудование;
• превышение установленной нормы давления – сигнал для остановки оборудования.

Таким образом, при прекращении разбора теплоносителя, повышении давления в сети, таймер для насоса отопления срабатывает на отключение. Возобновление разбора горячей воды приводит к снижению показателя давления, запускает устройство в работу. Устанавливать или нет терморегулятор, ИБП, дело хозяина.

Качественный насос циркуляционный с датчиком температуры обладает рядом преимуществ:

• снижает расход топлива;
• обеспечивает поддержание комфортной температуры в помещениях;
• дает возможность быстрой коррекции режима работы.

Специалисты рекомендуют выбирать устройства в соответствии с указаниями производителей. Изготовители оборудования без автоматического блока управления прописывают в техническом паспорте параметры блока, подходящего для монтажа на устройствах.

Чтобы упростить регулировку поступления воды в батарее, рекомендовано оснастить терморегуляторами все батареи в доме. При их выборе надо учитывать градации настройки – чем меньше деления, тем точнее режим. Практичнее брать устройства с градацией шкалы до 5 градусов.

Основные правила монтажа насоса

Устанавливая электронасос для отопления, надо помнить о соблюдении ряда важных правил:

1. по бокам от насоса надо зафиксировать шаровые краны. В случае необходимости демонтажа насоса, с помощью шаровых кранов вероятность выхода теплоносителя из системы будет исключена;
2. перед насосным устройством врезается фильтр. Нужно это для защиты прибора от различных частиц, которые присутствуют в теплоносителе;
3. в верхней части байпаса должен находиться воздушный клапан. Он будет выводить скопившийся в системе воздух. Можно выбрать автоматический либо ручной тип клапана;
4. резьбовые соединения должны выполняться с помощью прокладок и герметика. Нужно это для избежания протеканий;
5. на насосном приборе есть стрелка, которая показывает направление движения теплоносителя. Это направление надо соблюдать в процессе монтажа;
6. чтобы сделать процесс использования насосного устройства полностью безопасным, подключать прибор надо только в розетку с заземлением. Поэтому перед установкой насоса требуется провести ряд действий по обеспечению заземления.

Подключается электронасос для отопления дома по следующему алгоритму:

• выбор места. Подключенный насос нуждается в периодическом обслуживании. Также необходимо позаботиться о том, чтобы был доступ к электросети. Поэтому месторасположение надо выбирать, учитывая данные факторы. Конечно, близость к сети не является обязательным требованием: можно провести удлинение силового кабеля сети к требуемому месту монтажа. Но это создаст дополнительные неудобства. Лучше всего устанавливать насосы в месте ввода расширительного бака. Таким образом, можно достичь максимально высоких температурных показателей в данном месте;
• если насос устанавливается в действующую сеть, предварительно необходимо слить теплоноситель. Если система отопления находилась в длительной эксплуатации, ее надо хорошенько прочистить от скопившихся внутри загрязнений. Для этого следует несколько раз наполнить ее водой, а затем опорожнить;
• монтаж насоса и функциональной цепочки арматуры выполняется в соответствии с описанными выше правилами;
• когда процесс установки завершен, отопительную систему надо снова заполнить теплоносителем;
• теперь нужно проверить систему на работоспособность. Например, если не включился насос отопления, возможно, есть какие-нибудь проблемы с электропитанием. Надо проверить предохранители и фазы. Если все в норме, вероятно, сгорела обмотка привода. Все погрешности на данном этапе следует исправить;
• после этого надо открыть центральный винт. Он находится на крышке корпуса. Данная процедура нужна для того, чтобы избыток воздуха вышел из насоса. Когда выступит вода, значит все в порядке: воздух полностью удален. Надо отметить, что выводить воздух с насоса с ручным управлением следует каждый раз перед включением устройства.

Зная, как поставить дополнительный насос в систему отопления, можно без затруднений проделать эту процедуру самостоятельно. Положительные изменения в пользовании отопительной системой с врезанным насосом заметны в первые дни эксплуатации.

Лучше покупать насос для котла отопления типа автомат. Так можно защитить устройство от неправильной эксплуатации. При подключении оборудования к сети лучше использовать автоматический предохранитель с флажком, который будет выполнять две функции: предохранителя и выключателя. Устанавливать предохранитель следует на расстоянии более 50 см от котла.

Можно установить насос в отопительную систему, где уже имеется один насос. Но тут надо учитывать некоторые нюансы. Насосный прибор включается, когда срабатывает тепловое реле.

Чтобы оба аппарата работали синхронно, второй прибор надо тоже подключить к реле.

Дополнительный насос можно подсоединить к основному путем параллельного подключения. Зная, как подключить насос отопления к электросети, это особых трудностей не составит.

Чаще всего насосное оборудование работает от 220 вольт. Но есть агрегаты, работающие от 380 вольт. Сегодня в продаже можно встретить и насос для отопления на 12 вольт с плавным вариатором скорости. Такие агрегаты незаменимы, если нет возможности подключения к электросети 220 вольт. Благодаря электронному вариатору скорости, насос включается плавно, есть возможность выставлять точные параметры прибора. Но все же насос для отопления 12 вольт используется крайне редко.

Для чего нужен насос в системе отопления

Циркуляционные насосы для отопления частных домов, предназначены для создания принудительного движения теплоносителя в водяном контуре. После установки оборудования, естественная циркуляция жидкости в системе становится невозможной, насосы будут работать в постоянном режиме. По этой причине, к циркуляционному оборудованию предъявляют высокие требования относительно:

1. Производительности.
2. Шумоизоляции.
3. Надежности.
4. Длительного срока эксплуатации.

Циркуляционный насос нужен для «водяных полов», а также двух- и однотрубных систем отопления. В больших зданиях используется для систем ГВС.

Как показывает практика, если установить станцию в любую систему с естественной циркуляцией теплоносителя, увеличивается эффективность обогрева и равномерное прогревание по всей длине водяного контура.

Единственный минус такого решения, это зависимость работы насосного оборудования от электричества, но проблема, как правило, решается подключением источника бесперебойного питания.

Установка насоса в систему отопления частного дома оправдана как при создании новой, так и при модификации уже существующей системы отопления.

Принцип действия циркуляционного насоса

Работа циркуляционных насосов увеличивает энергоэффективность системы отопления на 40-50%. Принцип действия устройств, независимо от типа и конструкции, заключается в следующем:

• Жидкость поступает в полость, выполненную в виде ракушки.
• Внутри корпуса расположено рабочее колесо, маховик, создающий давление.
• Увеличивается скорость теплоносителя и посредством центробежной силы, жидкость отводится в спиральный канал, подключенный к водяному контуру.
• Теплоноситель поступает в водяной отопительный контур с заданной скоростью. Благодаря закручиванию водяных потоков, снижается гидравлическое сопротивление при циркуляции жидкости.

Принцип работы системы отопления с циркуляционным насосом отличается от контуров с естественной циркуляцией, тем, что движение жидкости осуществляется принудительно. На эффективность обогрева не влияет соблюдение уклонов, количество установленных радиаторов, а также диаметр труб.

Работа циркуляционных насосов может несколько отличаться, в зависимости от типа конструкции, но принцип действия остается неизменным. Производители предлагают более сотни моделей оборудования, с различными параметрами производительности и управления. По характеристикам насосов можно разделить станции на несколько групп:

• По типу ротора – для усиления циркуляции теплоносителя, можно применять модели с сухим и мокрым ротором. Конструкции отличаются по расположению рабочего колеса и движущихся механизмов в корпусе.Так, в моделях с сухим ротором, с жидкостью теплоносителя соприкасается исключительно маховик, создающий давление. «Сухие» модели имеют высокую производительность, но имеют несколько недостатков: создается высокий уровень шумов от работы насоса, требуется регулярное обслуживание.Для бытового применения лучше использовать модули с мокрым ротором. Все движущиеся части, включая подшипники, полностью помещены в среду теплоносителя, служащего смазкой для деталей, на которые приходится наибольшая нагрузка. Срок службы водяного насоса «мокрого» типа в системе отопления, составляет не менее 7 лет. Необходимость в обслуживании отсутствует.
• По типу управления – традиционная модель насосного оборудования, чаще всего устанавливаемая в бытовых помещениях небольшой площади, имеет механический регулятор с тремя фиксированными скоростями. Регулировать температуру в доме с помощью циркуляционного насоса механического типа, достаточно неудобно. Модули отличает большой расход электроэнергии.Оптимальный насос имеет электронный блок управления. В корпус встроен комнатный термостат. Автоматика самостоятельно анализирует температурные показатели в помещении, автоматически изменяя выбранный режим. Расход электроэнергии при этом сокращается в 2-3 раза.

Существуют и другие параметры, отличающие циркуляционное оборудование. Но для выбора подходящей модели, достаточно будет знать о перечисленных выше нюансах.
