Пожарная сигнализация в квартире

Установка, схема подключения пожарных извещателей

Перед тем как установить пожарные извещатели, необходимо рассчитать их количество, выбрать подходящий тип и принцип действия, а также определиться с другими техническими характеристиками. Они зависят от формы и площади помещения, а также преобладающих факторов возможного возгорания. Согласно государственным стандартам, установка извещателей осуществляется под перекрытием. При невозможности такой установки допустимо размещение на колоннах, стенах

При выборе места размещения автоматических устройств важно соблюсти расстояния от стен, углов, перекрытий, потолка, между приборами, вентиляционными отверстиями

В местах установки извещателей заранее подготавливаются отверстия или розетки, к которым подводятся линии связи. Базовые основания могут монтироваться:

1. На твердую поверхность с помощью розеток.
2. В подвесные потолки с помощью специальных комплексов для крепления.

Подключение пожарной сигнализации в доме

Далее по схеме подключения пожарных извещателей выполняется их активация. После установки производится испытание работоспособности системы безопасности. Для этого используют разные раздражители, на которые реагируют датчики извещателя и имитируют возгорание. Когда проверка пройдена, можно считать, что пожарные извещатели готовы к работе.

Последовательность: этапы монтажа пожарной сигнализации

Пожарную сигнализацию в квартире можно делать двумя способами. Первый – это упрощенный метод, при котором установка независимых датчиков делается своими руками. Согласование не требуется. Второй метод является более профессиональным и эффективным. Нужно пройти несколько этапов. Первым является проектирование сигнализации. В процессе нужно выполнить следующие важные задачи:

1. Изучить объект и документацию.
2. Подобрать подходящие технические средства пожаротушения.
3. Разработать план.
4. Утвердить проект у заказчика.
5. Составить проект по правилам.
6. Подготовить смету.
7. Проследить за выполнением.

Когда проект согласован, выполняется следующее:

1. Завоз на объект материалов и оборудования.
2. Трассировка линий связи.
3. Монтаж оборудования пожарной сигнализации.
4. Подключение к питанию и пожарному водопроводу.
5. Проведение пусконаладочных работ.
6. Сдача объекта в эксплуатацию.

Монтаж ППКУ и шлейфов систем пожарной сигнализации

Контакт всех узлов и элементов производится с помощью кабелей и проводов. Материал, сечение, количество жил, способ прокладки установлены в ГОСТ и ПУЭ.

Согласно требованиям создание схемы пожарной установки, ППКУ учитывает следующие условия:

1. В помещениях пожарного поста с площадью от 15 кв. м.
2. Влажность воздуха не превышает 80%.
3. Высота не выше 2 этажа, или должен быть отдельный выход на улицу через коридоры и лестницы протяженностью до 25 м.
4. Освещенность соответствует правилам СП.

5. Обязательно наличие телефонной связи с пожарной службой.

Требования к установке ППКУ блочно-модульных пожарных панелей и станций:

1. Дистанция не менее 1 м от пола и отопительных систем.
2. Обеспечение комфортного доступа к наблюдению за дисплеем.
3. От верхней кромки корпуса до подвесного потолка соблюдается расстояние не менее 1 м.
4. При установке нескольких модулей и блоков в ряд между изделиями должно быть минимум 5 см.
5. В помещении пожарного поста размещается резервный блок питания.
6. Аккумулятор для системы пожарной сигнализации должен находиться в герметичном корпусе.

На каких объектах ставить

Большинство объектов, особенно общественного назначения, требуют установки оборудования оповещения о возгорании. Объем требований определяется видом объекта, порядком его использования, местом расположения, способом соединения и другими важными критериями.

В случае объектов, которые не входят в список обязательного оборудования в пожарно-охранной сигнализации, решение об оснащении принимается владельцем помещения. Для повышения безопасности рекомендуется оборудовать объект простейшими автономными извещателями.

ДАТЧИКИ И ИЗВЕЩАТЕЛИ

Пожарные извещатели, это устройства, выявляющие образование очага возгорания на контролируемом объекте. Зачастую их называют датчиками, однако, это обозначение неверно.

Датчик является чувствительным элементом, входящим в состав извещателя и реагирующим (как правило, образованием электрического импульса) на определенные параметры: тепло, световое излучение, изменение химического состава воздуха и т.п.

Также в конструкцию прибора входят устройства обмена информацией, самодиагностики, повторного включения и т.п.

Пожарные извещатели классифицируют по следующим признакам:

• тип контролируемого параметра;
• вид передаваемого сигнала;
• способ отслеживания контролируемого параметра;
• особенности локализации.

КОНТРОЛИРУЕМЫЙ ПАРАМЕТР

Он является главным при выборе типа пожарного извещателя, среди которых различают:

Тепловые.

До недавнего времени тепловые пороговые извещатели с легкоплавкими чувствительными элементами были самыми распространёнными из-за простоты конструкции и доступной стоимости.

На данный момент используются гораздо более совершенные устройства, принцип действия которых основан на термоэлектрическом эффекте, возникающем в термопаре — датчике, соединяющем два металлических проводника.

Основными преимуществами устройств этого типа является их крайняя дешевизна и отсутствие необходимости технического обслуживания после установки. Однако эффективность тепловых пороговых датчиков является довольно низкой. Причина состоит в том, что температура, при которой они срабатывают, возникает уже после того, как пожар разгорелся и набрал силу.

Впервые температурные противопожарные приспособления на основе легкоплавких веществ начали использоваться в конце 19 века. В качестве термочувствительного материала использовался воск, разъединяющий два пружинных контакта.

Дымовые.

На сегодняшний день дымовые извещатели являются одними из наиболее распространенных и эффективных в системах АПС. Их установка допускается как в жилых, так и в административных и производственных зданиях.

Чувствительные сенсоры приборов способны определить наличие продуктов горения в воздухе при крайне низких концентрациях, что способствует обнаружении очага возгорания на ранних стадиях.

Принцип действия основан на изменении прозрачности воздуха при наличии в нём микрочастиц дыма. Детектор точечных дымовых извещателей состоит из измерительной камеры, где расположен источник инфракрасного излучения и фотоэлемент.

В нормальном состоянии излучение рассеивается в камере и не попадает на фотоэлемент. При наличии частиц дыма ИК луч отражается от них и улавливается фотоэлементом.

Линейные дымовые извещатели имеют кардинально иной принцип действия. Они состоят из двух устройств – передатчика и приемника либо моноблочного приемопередатчика и отражающей пластины.

Измерительной камерой служит всё контролируемое помещение. В нормальном состоянии луч в ультрафиолетовом диапазоне беспрепятственно проходит от передатчика к приемнику. При задымлении помещения он рассеивается, и интенсивность принимаемого излучения падает, после чего подается сигнал тревоги.

Использование дымовых пожарных извещателей имеет определенные особенности. К примеру, точечные устройства нуждаются в систематической чистке измерительные камеры от пыли. Они хорошо выявляют серый дым, появляющийся при горении древесины, однако, густой черный дым, который выделяет горящие дизтопливо, резина или промасленная ветошь поглощает инфракрасное излучение.

В этой ситуации точечные дымовые извещатели могут не сработать. Линейные приборы нельзя устанавливать в помещениях с высоким уровнем запыленности.

Пламени.

Как правило, используются в производственных помещениях, где невозможно установить дымовые или тепловые устройства из-за специфики производственного процесса – высокой температуры, запыленности или задымленности воздуха.

Принцип действия этих устройств основан на выявлении лучистого тепла открытого пламени. Различают приборы на основе инфракрасных или ультрафиолетовых датчиков. Есть модели, реагирующие на электромагнитный импульс излучаемый пламенем.

ТИП ПЕРЕДАВАЕМОГО СИГНАЛА

В состав всех пожарных извещателей, независимо от конструкции, входит устройство передачи сигнала, транслирующее электрические импульсы на приемно-контрольный прибор.

Различные модели следящих устройств могут передавать разное количество информационных сигналов:

Однорежимные.

При определённом уровне воздействия внешнего фактора (к примеру, температуры) на детектор пожарного извещателя, формируется и передается тревожное сообщение «Пожар». Такие противопожарные приспособления морально устарели и в настоящее время практически не применяются.

Двухрежимные.

Передают на приемно-контрольный прибор два типа сигнала: «Пожар» и «Пожара НЕТ». Второй сигнал используется для определения факта функционирования прибора.

В то время как выход из строя однорежимных извещателей отследить практически невозможно, так как при отсутствии с пожара, в дежурном режиме, передача сигнала на ПКП не происходит. Именно поэтому двухрежимные устройства полностью заменили однорежимные.

Многорежимные.

Такое оборудование имеет систему самодиагностики и кроме стандартных сигналов «Пожар» и «Пожара НЕТ» может генерировать информационные сообщения, характеризующие тип неполадки. Это свойство особенно полезно, если система автоматической пожарной сигнализации установлена на объектах большой площади.

Таким образом, инженер обслуживающий оборудование может взять с собой соответствующие запасные части без необходимости предварительной диагностики оборудования.

Аналоговые.

Наиболее дорогостоящие и информативные устройства. Кроме стандартных тревожных и информационных сигналов способны передавать текущую величину или динамику изменения контролируемого параметра.

СПОСОБ ОТСЛЕЖИВАНИЯ КОНТРОЛИРУЕМОГО ПАРАМЕТРА

1. Пороговые — срабатывают после достижения максимального значения измеряемого параметра.
2. Дифференциальные — отслеживают динамику изменения параметра.
3. Комбинированные — способны отслеживать динамику и пороговое значение.

Как правило, дифференциальные и комбинированные извещатели являются аналоговыми устройствами.

ЛОКАЛИЗАЦИЯ

Точечные извещатели – имеют один чувствительный сенсор, расположенный в корпусе устройства.

Многоточечные извещатели — имеют несколько детекторов разнесенных от одного прибора, собирающего информацию и передающего ее на ПКП.

Линейные извещатели — отслеживают измеряемый параметр вдоль линии. Могут состоять из одного или двух устройств – приемного и передающего. К примеру, контролировать задымление посредством фотоэлементов, установленных на противоположных стенах помещения.

Примером одиночного линейного извещателя может служить термоэлектрический кабель, реагирующий на изменение температуры внешней среды соответствующими изменениями электрических параметров токопроводящей сердцевины.

Типы систем пожарной сигнализации

Система охранно-пожарной сигнализации – это лишь общее название комплектов оборудования. На сегодняшний день производители предлагают самые разнообразные решения, основанные на реализации различных технологий: от упрощенных конфигураций до инновационных расширенных структур. Для современных систем охранно-пожарной сигнализации предлагается такая базовая классификация:

• адресные;
• неадресные;
• опросные адресные;
• опросные неадресные;
• комбинированные.

Кроме этого, есть различия устройств по принципу действия:

• световые;
• ультразвуковые;
• вибрационные;
• радиоволновые;
• инфракрасные;
• акустические;
• комбинированные.

Датчики пожаро-охранной сигнализации различают по распознаванию:

• задымление;
• загазованность;
• изменения температуры в помещении;
• появление огня;
• мультифункциональные, реагирующие на все четыре признака пожара.

Извещатели охранно-пожарной сигнализации оповещают о таких событиях:

• изменение дистанции между магнитами и герконами на дверях и окнах;
• механический удар по предметам или их повреждение от удара;
• любые движение в зоне прямой видимости датчика;
• прикосновение к охраняемому объекту или приближение к нему.

Так же существует классификация по размещению:

• для установки в здании;
• для установки вне помещений;
• комбинированные структуры.

По способу связи ОПС бывают:

• проводными;
• беспроводными.

Состав системы ПС

Пожарная сигнализация является слаботочной электрической установкой. Базовая схема включает три уровня с точки зрения технической классификации оборудования:

• Датчики (извещатели). Каждый из этих модулей представляет собой детектор высокой чувствительности, срабатывающий на определённые воздействующие факторы пожара. Это может быть дым или прямое действие огня (температура). Это периферийное устройство производит моментальный анализ ситуации, и тут же отправляет сигнал на ПКУ;
• Приемно-контрольные устройства или ПКУ (контроллеры). Задача этих приборов – быстрый приём полученной от датчиков информации, её обработка в рамках заложенного алгоритма;
• Исполнительные устройства. К их числу относятся контрольные реле, специальные оповещатели и диспетчерские пульты управления. Это последнее звено ПС.

Выбор извещатели имеет решающее значение при комплектации системы пожарной сигнализации. Самые простые извещатели – ручные, использующие человеческий фактор. Это знакомые всем «красные кнопки», яркого цвета коробочки, устанавливаемые в помещениях. На них обычно красуется надпись «При пожаре нажмите на кнопку».

После нажатия замыкается цепь и на пульт поступает сигнал тревоги. Но надеться только на человека – не совсем надежно, ведь огонь способен возникнуть в любой момент, даже когда в опасных зонах нет персонала (хотя большинство возгораний вызвано именно человеческим фактором). Поэтому широко применяют автоматические приборы – датчики (извещатели).

В настоящий момент производители предлагают большое количество различных конструкций и видов таких изделий. Они быстро реагируют на два главных фактора стихии – задымление, температуру, инфракрасное излучение, вызываемое открытым пламенем. С помощью эффективных технологий и приемов, основанных на законах физики, эти извещатели быстро зарегистрируют факт возгораний и сообщают на управляющий пульт.

Пути коммуникации датчиков с пультами управления строятся на разных принципах. В большинстве случаев сигналы, вырабатываемые противопожарными извещателями, не передаются сразу на контроллер. Поэтому извещение сначала поступает на специальное оборудование усиления.

Традиционные шлейфы все больше уступают место беспроводным решениям. Сами исполнительные и приемно-контрольные устройства также широко модернизируются и совершенствуются. Сегодня совсем не редкость встретить систему пожарной сигнализации, управляемой компьютером.

Виды охранно-пожарной сигнализации (ОПС)

В настоящее время активно внедряются на объекты 3 вида систем пожарной сигнализации – неадресные, адресные, адресно-аналоговые. Они различаются по принципу срабатывания и специфике установке в здании.

Безадресные

Они отличаются простотой конструкции, устройства активируют определенные алгоритмы в соответствии с поступившими от извещателей сигналами. Здесь обычно используются недорогие сигнализаторы с примитивной схемой, они распознают состояния пожара, обрыва шлейфа, замыкания. Бюджетные приборы нуждаются в большом числе кабелей в процессе монтажа, последние принято помещать в металорукава и прятать в стены.

Адресные

В приемно-контрольное оборудование поступает информация со всех датчиков, распределенных в обслуживаемых помещениях, они считывают характеристики окружающего пространства. Контрольные приборы анализируют динамику изменения данных параметров, на основе чего может быть сделан вывод о появлении возгорания – подается соответствующий сигнал.

Характерной особенностью системы является тот факт, что сигнал пожарной тревоги возникает не в результате работы отдельного датчика, а является следствием анализа приемного-контрольного оборудования (последний учитывает информацию со всех извещателей). Каждый сигнализатор имеет собственный адрес, задействованный в протоколе обмена данных, поэтому контрольные приборы точно определяют опасные зоны и оперативно реагируют на угрозу.

Адресно-аналоговые

Это самое оптимальное и распространенное решение. Основное их отличие от безадресной сигнализации – это то, что для обработки информации и принятии решения о возникновении чрезвычайно ситуации используется не непосредственно извещатель, а приемно-контрольная схема. Последняя необходима для выполнения следующих функций:

• непрерывное получение сведений от датчиков;
• обработка информации;
• сопоставление полученных данных с заявленными пороговыми значениями;
• озвучивание сигнала на основе сведений, полученных от разных типов детекторов.

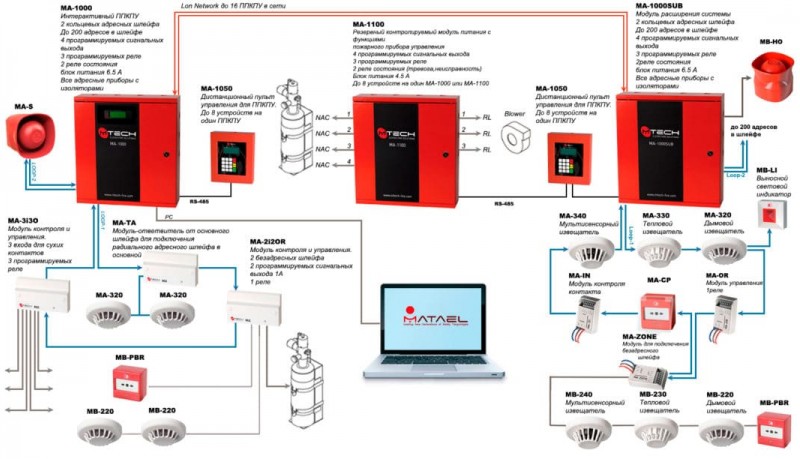

Схема работы адресно-аналоговой системы пожарной сигнализации

В результате сводится к минимуму количество ложных срабатываний, выявляется точное местоположение очага возгорания, сигнал подается без временной задержки.

Обзор типов пожарных систем

Согласно тому, какой принцип действия реализован в пожарной сигнализации их можно разделить на следующие виды:

1. Сигнализация порогового типа. Точечные извещатели данного типа сигнализационном контуре являются неадресными и наделены уровнем чувствительности. Каждый элемент системы включен в общую линию сигнализации, в которой при возникновении опасности всего от одного прибора предается общий тревожный сигнал. Причем пульт системы не регистрирует адрес датчика, который мог бы сказать на конкретное помещение и место расположения сработавшего прибора. На пульте отражается только номер линии, в которой завязан сигнализирующий извещатель. Использование систем такого типа целесообразно в зданиях небольшой площади.
2. Система адресного типа. В сигнализациях такого рода также присутствуют датчики, которые срабатывают при наличии соответствующих факторов, подавая сигнал в шлейф и реализуя соответствующий протокол обмена данными. Благодаря данному протоколу пульт не только реализует алгоритм последующих действий, но и может точно указать расположение и имя датчика, подавшего сигнал.
3. Адресно-аналоговая сигнализация. Самая эффективная система, обладающая преимуществами обоих типов сигнализирующих контуров. Решение об опасности территории объекта и необходимости реализации протокола пожара принимает сам контрольный прибор или пульт, который получает информации о состоянии каждого прибора.

Алгоритм функционирования подобных систем, достаточно прост и понятен

Важно чтобы каждый, заложенный в нем принцип и алгоритм были исполнены в свое время, ведь это ведет не просто о погашении пожара, но и о спасении людей. Это также и становится основной причиной того, что нужно грамотно и вовремя установить пожарную сигнализацию, которая призвана служить на благо

Пожарная нагрузка и тип извещателя

Различные помещения характеризуются особыми факторами появления и развития пожара. Они зависят от его размеров, планировки, а так же видов материалов и вещей в нем размещенных. Например, на складе, где хранится топливо, наибольшую вероятность имеет появление пламени, следовательно, в нем целесообразно установить тепловой и световой датчик пожара. А в терминале, где содержатся ткани или одежда возможно образование тления, на которое быстрее среагирует дымовой пожарный датчик. Так, для каждого объекта необходимо сугубо индивидуальное решение организации безопасности. Поскольку детектор первым сообщит об опасности, к его выбору нужно относиться максимально ответственно.

Характерные особенности проводной и беспроводной ОПС

Особенности пожарной сигнализации

ОПС, которая является проводной, представляет собой установку кабеля на начальной стадии отделки помещения. Беспроводная отличается более простой системой установки.

Как срабатывает пожарная сигнализация? Благодаря микроволнам осуществляется конфигурация. В основе функционирует датчик, который является автономным.

Классификация систем сигнализации по параметрам

Существует несколько видов современной пожарной сигнализации. Отличаются они благодаря собственным параметрам:

1. Назначение.
2. Количество зон для обнаружения.
3. Отображение охраняемых зон.
4. Максимальный уровень обнаружения.
5. Способ подключения.

Относительно места применения

Выбор прибора зависит от площади применения. Есть разные типы опс, которые можно классифицировать относительно предназначения:

1. Для частного дома.
2. Для квартиры.
3. Для коттеджа.
4. Для территории, которая является приусадебной.

Для коттеджа

Для этого используют двухрубежную систему. Для охраны объекта допустимы магнитно-контактные датчики. Чтобы создать дополнительный уровень защиты, нужно использовать датчики со встроенной охранной. Для того чтобы уменьшить вероятность срабатывания ложной тревоги, необходимо регулярно проверять состояние прибора. Выбор конкретного оборудования выбирается в соответствии с наружными датчиками, реагирующими на погоду.

Для загородного дома

ОПС в загородном доме

Из-за удаленности охраняемого объекта, могут возникнуть определенные сложности относительно технического обслуживания инженерных систем. Цель любого собственника – установка надежного способа защиты. Схема пожарной системы разрабатывается в соответствии с расстановкой извещателей по периметру здания создает охраняемую зону.

Для участка

Нужно выбрать надлежащую опс, которая окажет незамедлительную реакцию на какие-либо изменения и возникновения признаков возгорания.

По технологии обнаружения проникновений и пожаров

Контроль датчиков позволяет реагировать на возгорания своевременно. Типов пожарной сигнализации несколько. Извещатели в свою очередь разделяются на несколько типов, которые в свою очередь позволяют использовать разные решения относительно установки. Система пожарной сигнализации бывает:

1. Световая.
2. Вибрационная.
3. Комбинированная.
4. Ультразвуковая.

Разновидность охранно-пожарных систем

Рынок современной аппаратуры представляет разнообразие выбора охранно-пожарной сигнализации. На выбор потребителей предоставлены системы с упрощенной программой охраны, системы с дополнительными датчиками контроля норм окружающей среды, которые реагируют на переизбыток газа, протечку воды, уровня температуры или влажности.

Основное распределение сигнализации происходит на:

• Неадресные;
• Адресные;
• Адресные опросные;
• Неопросные адресные;
• Комбинированные.

Эта классификация происходит на основании отличий в принципе действия сигнализации.

По принципу действия извещателей опасности делятся на:

• ультразвуковые;
• извещатели светом;
• извещатели вибрацией;
• радиоволновые;
• акустические;
• инфракрасные;
• комбинированные.

В пожарной системе устанавливаются датчики такого типа:

• реагирующие на дым;
• реагирующие на температуру в помещении;
• реагирующие на пламя;
• реагирующие на газ;
• мультисенсорные, которые включают реагирование на 4 признака пожара;

Все датчики отличаются друг от друга, имеют разную степень чувствительности и скорость реакции.

В охранной системе известны извещатели таких типов:

• датчики, которые реагируют на изменения расстояния между магнитом на дверях (окнах) и герконом;
• извещатели, которые реагируют на удар или повреждения поверхности;
• датчики, которые реагируют на любые движения внутри объекта охраны;
• извещатели, которые реагируют на приближение или прикосновения к объекту охраны.

По способу реакции на ту или иную проблему датчики делятся на активные и пассивные.

Существует подразделение системы в зависимости от укомплектованных датчиков:

1. По способу получения информации выделяют: аналоговые и пороговые;
2. По расположения датчиков относительно помещения: внутренние и внешние;
3. По способу реагирования на изменения в пространстве: линейные, поверхностные, объемные;
4. В зависимости от реагирования на индивидуальные предметы: локальные и точечные;
5. По фактору действия: тепловые, световые, ручные, комбинированные, ионизационные;
6. В зависимости от физического воздействия: замыкающие, емкостные, радиолучевые, сейсмические.

Пожарная сигнализация в многоквартирных домах

Ясно, что жилье – не производственный объект. Требования к пожарной безопасности здесь иные, нежели в промышленности.

Да, квартиры тоже оборудуются системами ПС.

Для новостроек установка пожарных датчиков застройщиком давно стала обязательной. Многоэтажные дома, помимо квартир, имеют датчики в:

1. технических комнатах;
2. общих коридорах,
3. лестничных клетках;

Устройство управления сигнализацией обычно размещают в комнате консьержа.

Если такого помещения в доме нет, оборудование ПС можно установить в шкафу связи.

Главное условие – не должно быть доступа посторонним к соединительным шлейфам управляющего устройства с датчиками сигнализации.

Если жилой комплекс включает несколько многоэтажек, то от центрального прибора управления из диспетчерской до всех приборов ПС прокладываются коммутационные линии.

Кроме ПКП в состав оборудования может входить один либо несколько:

• устройств управления шлейфом;
• оборудования, управляющего противодымной защитой, противопожарными насосами.

Автономные

Довольно интересный вид оповещения.

Включает детектор дыма, аккумулятор и сирену.

Датчик реагирует на дымовые частица и подает сигнал на сирену, которая гудит до полного разряда батарейки или вмешательства хозяина жилья.

Аккумуляторную батарею достаточно менять один раз в год.

Из отечественных приборов назовем «АРГУС-СПЕКТР», «РУБЕЖ», «ИРСЭТ-ЦЕНТР», НВП «БОЛИД», «Сибирский Арсенал».

Среди заграничных – System Sensor, Napco, ESMI, Texecom и PYRONIX, ESSER, Securiton.

Покупая автономный датчик, руководствуемся следующими критериями.

• Срок службы: больше 10-ти лет.
• При работе сирена активна не менее 4-х минут, звук сигнала не меньше 85 дБ.
• Аккумулятор держит заряд не меньше одного года.
• Температурный диапазон: от -10 до +50 °С.

Особенности датчиков

Датчики разделяются на такие основные типы по способу формирования сигнала:

• активные;
• пассивные.

В систему пожарной сигнализации зачастую включаются:

• датчики, которые сигнализируют о параметрах окружающей среды:
• газоанализирующие;
• контроля протечек воды и влажности;
• дымовые датчики;
• тепловые устройства;
• датчики пламени;
• газовые датчики; мультисенсорные датчики.

Чтобы выяснить какой датчик подходит лучше всего, необходимо сориентироваться по условиям работы данного устройства. Дымовые датчики срабатывают при обнаружении в воздухе частичек дыма, датчики пламени реагируют на возникновение пламени. Тепловые устройства применяются при повышенных температурных режимах. Чаще всего срабатывают дымовые и тепловые датчики. Только при появлении обеих признаков система сигнализирует об этом.

Стоимость установки пожарной сигнализации

Окончательная стоимость реализации проекта зависит от комплектации. Главное – не экономить на качестве. Надежное оборудование оперативно реагирует на раздражающие факторы. При этом некачественные приборы не всегда замечают угрозу или срабатывают самопроизвольно.

Комплектация пожарной сигнализации, и соответственно ее цена, формируются из таких факторов:

• размер помещения;
• тип и сложность используемого оборудования;
• вид управления;
• сложность монтажных работ;
• расходы на материалы.

При проектировании необходимо руководствоваться нормативной документацией, где четко указаны рекомендации по выбору оборудования, правилах размещения, допустимым расстоянием между устройствами и так далее. Нарушение этих требований ведет к снижению эффективности сигнализации и предписаниям от контролирующих органов.

Виды датчиков (извещателей)

Задача пожарных извещателей, обнаруживать изменения в окружающем пространстве параметров, предвестников возгорания, или самого возгорания. В зависимости от того, на какой вид угрозы он реагирует, их делят:

1. Дымовые.
2. Тепловые.
3. Газовые.
4. Световые.
5. Комбинированные.

Кратко оценим их характеристики, методы работы.

Датчик дыма. Его задача реагировать на появления в зоне контроля продуктов горения, отработанных газов. Недостаток, частое срабатывание при попадании на него пыли, или влаги. Сегодня они получили максимальное распространение. Их устанавливают практически везде, где нет пыли и большой влажности.

Тепловой датчик. Его задача контролировать, как изменяется значение температуры в данной области пространства. Датчики температуры выпускаются двух видов: пороговый и интегральный. Пороговые, настроены на определенную температуру. При её достижении происходит срабатывание, он подает сигнал. Интегральные отслеживают, с какой скоростью происходит изменение температуры. При возрастании скорости, происходит срабатывания. Их применяют в местах, где нельзя поставить другие датчики.

Газовые датчики. Их задача осуществлять химический анализ воздуха на контролируемом объекте. Когда начался процесс горения или тления, в воздух выделяются специфические составляющие газов. На них и реагирует датчик газа, включив сигнал тревоги. Эффективность таких извещателей на порядок выше дымовых. Кроме того, они не реагируют на пыль и влагу. Поэтому часто их устанавливают в вентиляцию.

Световые датчики. Их задача фиксировать изменения светового спектра, выделяя при этом свет от языков пламени. Они в основном выделяют свечение в ультрафиолетовом спектре.

Комбинированные датчики, это приборы в которых совмещено двое и больше методов обнаружения пожара. Чаще всего совмещают датчики тепла и дыма. Эксперты по предупреждению пожаров считают, что тепловой датчик реагирует в критических ситуациях раньше.

Z-line.

Cетевая адресно-аналоговая пожарная сигнализация Z-line аналогична импортным. В том смысле, что имеется большой дорогой центральный прибор, а адресные расширители содержат 1 или 2 выхода или входа.

Максимальное количество адресов для панели- 500. Есть встроенный принтер.

В ассортименте есть GSM-модуль TC226233.

Z-AРМ оператора бесплатное.

Z-051 Извещатель пожарный дымовой оптико электронный адресно-аналоговый без базы	760
Z-021 Адресный модуль ввода	1103
Z-022 Адресный модуль вывода	1294
Z-023 Адресный модуль управления и контроля для внешнего оборудования 1вх. обратной связи	1482
Z-024 Адресный модуль контроля линейного извещателя	1285
Z-025 Адресный модуль неадресного шлейфа	1285
Z-026 Адресный модуль управления и контроля для внешнего оборудования 3вх. обратной связи	1531
Z-011 Модуль изолятора КЗ	801
Z-041 Извещатель пожарный ручной адресный	989
Z-081 Оповещатель светозвуковой адресный	1344
Z-101 Панель пожарной сигнализации адресно-аналоговая с двумя адресными шлейфами, дисплеем и принтером	27150
Z-102 Контроллер пожарной сигнализации адресно-аналоговый с двумя адресными шлейфами	23882
Z-103 Мобильная панель контроллера.	23675
Z-501 Выносная клавиатура, репитер.	12662
Z-511 Программатор адресов.	3733
Z-001 База стандартная.	105

Это будет дорогая система. Ради чего ее внедрять? Ради встроенного в ППК принтера?
