Как рассчитать расширительный бак для отопления

Подбор устройства согласно расчету

Перед тем как приступить к расчету мембранника, нужно знать, что чем больше объем отопительной системы и выше максимальный температурный показатель теплоносителя, тем большего объема должен быть сам бак.

Существует несколько способов, по которым проводят расчет: обращение к специалистам в бюро по проектированию, проведение расчетов самостоятельно по специальной формуле или расчет при помощи онлайн калькулятора.

Формула

Расчетная формула выглядит так: V = (VL x E) / D, где:

• VL – объем всех магистральных деталей, включая котел и остальные нагревательные приборы;
• Е – коэффициент расширения теплоносителя (в процентах);
• D – показатель эффективности мембранника.

Определение объема

Самый простой способ определения среднего объема отопительной системы – по мощности обогревательного котла из расчета 15 л/кВт. То есть, при мощности котла 44 кВт объем всех магистралей системы будет равен 660 л (15х44).

Если в трубы залит антифриз, то прибегают к такому расчету:

• 10% — 4% х 1,1= 4,4 %;
• 20% — 4% х 1,1= 4,8% и т.д.

Показатель эффективности (D) основан на начальном и наибольшем давлении в системе, а также стартовом давлении воздуха в камере. Предохранительный клапан всегда настраивается на максимальное давление. Чтобы найти значение показателя эффективности, нужно провести следующий расчет: D = (PV — PS)/(PV+1), где:

• PV – максимальная отметка давления в системе, для индивидуального отопления показатель равен 2,5 бар;
• PS – давление зарядки мембранника обычно составляет 0,5 бар.

Теперь осталось собрать все показатели в формулу и получить окончательный расчет:

• VL = 15х44=660 л;
• D = (2,5 – 0,5) / (2,5+1) = 0,58;
• E = 4% = 0,04;
• V = (660×0,04) / 0,58 = 45,5 л.

Полученное число можно округлить и остановить свой выбор на модели расширительного бака начиная от 46 литров. Если в качестве теплоносителя будет использована вода, то объем бака будет составлять не менее 15% от вместимости всей системы. Для антифриза этот показатель равен 20%. Стоит отметить, что объем прибора может быть несколько больше расчетного числа, но ни в коем случае, не меньше.

Комплектация и принцип работы

Расширительный бак, помимо корпуса, включает в себя мембрану (баллон или диафрагму), верхняя часть которой заполнена инертным газом или воздухом. Нижний отсек герметичной емкости предназначен для теплоносителя.

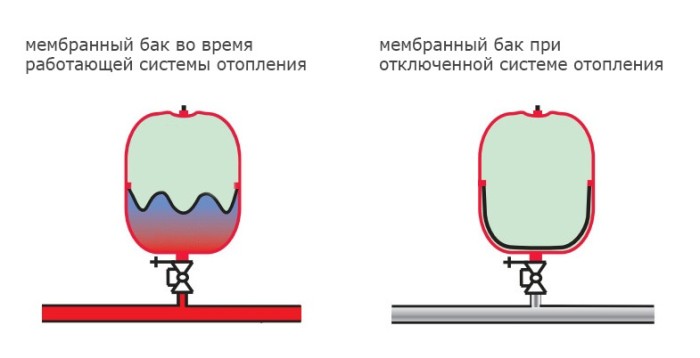

Вместе с увеличением температурных показателей вода расширяется, и избыточная масса теплоносителя попадает в мембранник. Объем камеры с воздухом уменьшается, и давление в этой части закрытой системы возрастает, компенсируя напор в магистрали. Когда температура теплоносителя снижается, наблюдается обратный процесс.

Расширительный бак может быть укомплектован сменной (фланцевой) или постоянной мембраной. Второй вид изделий стоит дешевле.

Мембрана в бачке плотно прижата к внутренней стенке, так как весь его объем наполнен газом.

Когда внутрь попадает вода, давление увеличивается. В момент запуска отопления существует риск повреждения диафрагмы от скачка давления, а затем манометр постепенно изменяет показания и целостность детали вне опасности.

Чтобы избежать повреждения мембраны, необходимо установить предохранительный клапан манометра, который реагирует на возросшее давление (для частных домов нормой является от3,5 до 4 бара).

Преимущества фланцевой модели

К преимуществам фланцевых приборов можно отнести следующие характеристики:

• выдерживает большее давление внутри системы, нежели устройство с постоянной диафрагмой;
• возможна замена мембраны при ее повреждении;
• горизонтальный и вертикальный монтаж прибора.

Открытый бак своими руками

Открытый бачок

Другое дело расширительный бачок для отопления дома открытого типа. Раньше, когда в частных домах собирали только открытие системы, о покупке бака даже речи быть не могло. Как правило, расширительный бак в системе отопления, схема которого состоит из пяти основных элементов, делали прямо по месту монтажа. Не известно, можно ли было, вообще, его купить в то время. Сегодня проще, так как можно это сделать в специализированном магазине. Сейчас в преимущественном большинстве жилье обогревается герметичными системами, хотя есть еще много домов, где стоят открытие контуры. А как известно, бачки имеют свойство прогнивать и может возникнуть необходимость его замены.

Устройство расширительного бака системы отопления, который продается в магазине, может и не соответствовать требованиям вашего контура. Есть вариант, что он не поместится. Возможно, придётся изготовить его самостоятельно. Для этого вам понадобятся:

• рулетка, карандаш;
• болгарка;
• сварочный аппарат и навыки работы с ним.

Помните о безопасности, одевайте перчатки и работайте со сваркой только в специальной маске. Имея все необходимое, можно сделать все за пару часов. Начнем с того, какой металл выбрать. Раз уж первый резервуар сгнил, значит, нужно сделать так, чтобы со вторым такого не произошло. Поэтому лучше использовать нержавеющую сталь. Толстую брать не надо, но и слишком тонкую тоже. Такой металл дороже обычного. В принципе, можно сделать и из того что есть.

Теперь поэтапно рассмотрим, как сделать бак своими руками:

действие первое.

Разметка листа металла. Уже на этом этапе вы должны знать размеры, так как от них зависит и объём резервуара. Система отопления без расширительного бака необходимого размера будет работать некорректно. Измерьте старый или сами посчитайте, главное, чтобы в нем было достаточного места для расширения воды;

Вырезание заготовок. Конструкция расширительного бака отопления состоит из пяти прямоугольников. Это если он без крышки. Если хотите сделать крышу, то вырежьте еще одну деталь и разделите ее в удобной пропорции. Одна часть будет приварена к корпусу, а вторая сможет открываться. Для этого ее на завесы нужно приварить ко второй, недвижимой, части;

действие третье.

Сваривание заготовок в одну конструкцию. В дне сделайте отверстие и приварите туда патрубок, через который теплоноситель из системы будет попадать внутрь. Патрубок надо соединить со всем контуром;

действие четвёртое.

Утепление расширительного бака. Не всегда, но достаточно часто, резервуар стоит на чердаке, так как там находится пиковая точка. Чердак – это неотапливаемое помещение, соответственно, зимой там холодно. Вода в баке может замерзнуть. Чтобы этого не случилось, обложите его базальтовой ватой, или еще какими-нибудь утеплителями, устойчивыми к высокой температуре.

Как вы смогли убедиться нет ничего сложного в том, чтобы сделать бак своими руками. Выше описана самая простая конструкция. При этом помимо патрубка, через который резервуар соединяется с системой отопления, в схеме расширительного бака для отопления могут быть дополнительно предусмотрены следующие отверстия:

• через которое осуществляется подпитка системы;
• через которое лишний теплоноситель сливается в канализацию.

Схема бака с подпиткой и сливом

Если вы решили сделать бак своими руками с патрубком для слива, то разместите его так, чтобы он был выше линии максимального заполнения резервуара. Вывод воды через слив называется аварийным выбросом и главная задача этого патрубка – это недопущение переливания теплоносителя через верх. Подпитку можно врезать в любом месте:

• так, чтобы вода была выше уровня патрубка;
• так, чтобы вода была ниже уровня патрубка.

Каждый из способов правильный, разница лишь в том, что поступающая вода из патрубка, который находится над уровнем воды, будет журчать. Это скорее хорошо, чем плохо. Так как подпитка осуществляется в том случае, если в контуре недостаточно теплоносителя. А почему его там не хватает:

• испарение;
• аварийный выброс;
• разгерметизация.

Если вы слышите, что в расширительный резервуар поступает вода из водопровода, то уже понимаете, о возможности возникновения каких-то неполадок  в контуре.

В итоге на вопрос: «нужен ли расширительный бак в системе отопления?» — можно наверняка ответить, что нужен и обязательно. Также нужно отметить, что для каждого контура подходят разные резервуары, поэтому правильный подбор и правильная настройка расширительного бака в системе отопления крайне важны.

Как выбрать расширительный бак для отопления — лучшие советы

В структуре отопительной системы необходимо предусматривать наличие всех конструктивных элементов. Исключать хотя бы один из них было бы неоправданно по двум причинам. Во-первых, это может негативно отразиться на функциональности и эффективности работы всей системы. А во-вторых, такие несовершенные проекты могут оказаться опасными в отношении вероятных возгораний или разрывов трубопроводной коммуникации.

Одним из таких важных структурных элементов отопительных систем является бачок расширительный для отопления. Во время нагрева теплоносителя в магистрали происходит повышение давления и увеличение самого теплоносителя в объеме, что обусловлено четким действием физических сил. В это время в подающей магистрали трубопровода создаются критические параметры, которые при отсутствии компенсационной емкости могут спровоцировать выход теплоносителя из трубы. Обычно такие происшествия сопровождаются разрывом трубопровода в наиболее слабом месте стыковки отдельных элементов.

Чтобы исключить вероятность подобного развития событий, в структуре отопительной системы и предусматривается установка бачка расширительного для отопления. При отсутствии расширительного бака придется сливать излишек воды каждый раз при нагревании системы. При этом возможно возникновение воздушных пробок, которые образуются при остывании теплоносителя в трубопроводе.

Какой бачок расширительный для отопления выбрать?

Классификация этих структурных элементов отопительной схемы предусматривает две категории устройств:

• Баки открытого типа;
• Бачки закрытого типа.

К первой категории относятся устаревшие модели для использования в системах с естественной циркуляцией теплоносителя в системе. Это емкости с открытым верхом и патрубком для определения и удаления излишков воды в системе.

Вторая категория включает использование полностью герметичных емкостей, оборудованных выпускным клапаном для удаления воздуха и излишков теплоносителя. Выпускные клапаны в таких баках расширительных для отопления могут быть механическим с ручным удалением и автоматическими — снабженными манометрами и соответствующей автоматикой. Эта категорий расширительных бачков используется при устройстве отопительной системы с естественной или с принудительной циркуляцией теплоносителя.

Вариант третий — бак мембранный для отопления. Эта модель более совершенна, обладает большей практичностью и эстетическим видом. Ее устройство предполагает наличие двух отделений в конструкции бака. Одни из них содержит воздух под давлением, а в другое поступает расширившийся в результате нагревания теплоноситель.

Оба отделения разделены прочной и пластичной мембраной. Когда теплоноситель заполняет емкость своего отделения, он создает повышенное давление в другом отделении. При остывании воды избыточное давление в другом отделении вытесняет ее обратно в трубопровод отопительной системы. Таким образом, поддерживается неизменный объем теплоносителя и давление в системе.

Как выбрать объем расширительного бака?

Когда было определено вид и место размещение бака, то теперь необходимо выбрать расчет объема сосуда. Рассчитать объем расширительного бак для отопления можно разными способами.

Профессиональный расчет — делают инженерами — проектировщиками, которые используют специальное оборудование. Специалисты и инженеры учитывают все факторы, которые могут каким-то образом повлиять на стабильность функционирования системы отопления. Многие люди используют только этот метод, так как он является самым надежным, точным, но и дорогим.

Специальный калькулятор для расчета — различные интернет сайты дают возможность подсчитать объем расширительных баков. Калькулятор дают возможность получить информацию о минимальной нужной вместимости рассматриваемых емкостей. Такой метод можно применять только индивидуальных отопительных систем.

Расчет по формулам — обычно выполняется самостоятельно. Человек должен быть очень внимательным, чтобы не допустить ряд ошибок. На различных порталах можно найти необходимые формулы, которые помогут вам решить объем расширительного бака.

Конструкции баков

Для решения вопроса компенсации можно просто установить в самой верхней части трубопровода отдельно выводящую трубу. Но она не будет выполнять все функции расширительного бака в полной мере. Чтобы понять почему, следует рассмотреть разные типы конструкции и особенности монтажа этого компенсатора.

 Открытого типа

Такая конструкция, в большинстве своем, изготавливается кустарным способом. Типичная схема бака открытого типа показана на рисунке:

Конструкция бака открытого типа

Она представляет собой стальную емкость, которая монтируется в самой высокой точке трубопровода системы отопления. Бак подключается к системе через расширительный патрубок, а для обеспечения движения воды предусмотрен циркуляционный патрубок.

По мере заполнения системы водой, она достигает сигнального патрубка, на котором устанавливают кран. Для обеспечения контроля расширения воды предусмотрен переливной патрубок. Он обеспечивает свободное перемещение воздуха внутри бака.

Для расчета объема бака открытого типа необходимо знать объем воды в системе. Если же такой информации нет, можно отталкиваться от мощности котла – на 1 кВт приблизительно соответствует 15 л воды. Т.е для 24 кВт котла максимальный объем теплоносителя составит 360 л. При повышении температуры до 70°С, вода при таком объеме расширится на 9 литров. А при максимальной в 95°С – на 15 л. Объем бака до уровня переливного патрубка должен быть не менее 15 л.

Закрытый мембранный бак

Есть и более совершенная система компенсирования давления в системе – мембранный бак. Его конструкция представляет собой закрытый стальной резервуар.

Расширительный мембранный бак

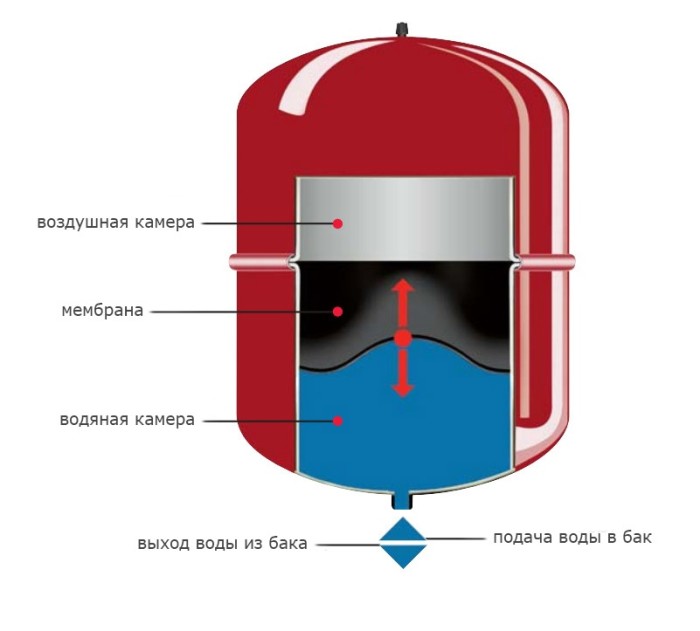

Изолированный корпус разделен на 2 части, одна из которой имеет подключение к системе отопления. Вторая же заполнена инертным газом – азотом. Для установки уровня давления внутри нее предусмотрен ниппель, с помощью которого можно уменьшать (стравливание) или увеличивать (насосная подкачка) величину давления внутри.

При подключении к трубам отопления и активации системы вода, после разогрева, попадает в камеру бака. При достижении определенного значения давления подвижная мембрана увеличивает объем водяной камеры. Этот тип конструкции более удобен как в эксплуатации, так и при монтажных работах. Основными преимуществами бака мембранного типа являются:

• Отсутствие контакта воды с воздухом, что значительно уменьшает вероятность коррозии.
• Бак может монтироваться в любом месте тепловой магистрали.
• Так как система полностью герметична – потери теплоносителя минимальны.
• Уменьшение тепловых потерь, по сравнению с баком открытого типа.

Но для этой системы есть один обязательный фактор – расчет оптимального объема бака. Это важный этап в проектировании системы отопления в целом.

Расчет мощности бака

При расчете объема расширительного бака мембранного типа необходимо учитывать следующие параметры:

Тип теплоносителя. Коэффициент теплового расширения (Е) для разных жидкостей отличается

Поэтому важно знать эту величину.
Общий объем теплоносителя в системе – С. Приблизительный расчет был указан выше.
 Начальное давление в системе Рмин.
Максимально допустимая величина давления Рмакс.
Коэффициент заполнения бака при различных значениях давления (Кзап). Он может быть рассчитан по таблице:

Он может быть рассчитан по таблице:

Объем расширения теплоносителя может быть рассчитан по следующей формуле:

• Коэффициент расширения для воды Е – 0,034 (при 85°С).
• Объем системы отопления С- 360 л
• Начальное давление Рмин – 1,5 атм
• Максимальное значение давления Рмакс – 4 атм
• Согласно таблице, коэффициент наполняемости бака Кзап равен 0,5

Это стандартный объем бака для небольшого дома.

При выборе расширительного бака необходимо обращать внимание на качество изготовления. Лучше всего посоветоваться со специалистами, так как производителей этих конструкций большое множество, а определить качество для той или иной модели без опыта и практики очень затруднительно.

Ориентировочные значения содержания воды в системах отопления

Для определения объема расширительного бака необходимо знать, какое количество теплоносителя умещается в отопительной системе. Данный параметр равен сумме объемов котла, трубопроводов и отопительных приборов.

• 7 литров – при использовании в системе конвекторов;
• 10,5 литров – если в качестве отопительных приборов установлены радиаторы.

Наличие теплых полов требует объема теплоносителя в количестве 17 л/кВт.

Расчет вместимости отопительной системы достаточно сложный, выполнить его под силу лишь специалистам. Потребитель, не обладающий инженерными знаниями, может воспользоваться приблизительной зависимостью – 1 кВт мощности котла = 15 литрам объема теплоносителя.

Например, при мощности котла, равной 25 кВт, объем воды в системе составит:

25 х 15 = 375 (литров).

Как правильно рассчитать куб бетона для возведения стен

Для постройки массивных зданий сооружают прочные коробки из бетона, усиленного стальной арматурой. Для определения потребности в стройматериале, перед строителями возникает задача рассчитать объем бетона для таких конструкций. Для выполнения вычислений используйте следующую формулу – V=(S-S1)хH.

Расшифруем входящие в формулу обозначения:

• V – количество бетонной смеси для возведения стен;
• S – общая площадь стенной поверхности;
• S1 – суммарная площадь оконных и дверных проемов;
• H – высота бетонируемой стенной коробки.

При выполнении расчетов общая площадь проемов определяется путем суммирования отдельных проемов. Алгоритм расчета напоминает определение потребности в бетоне для плитного основания и легко может быть выполнен самостоятельно с использованием калькулятора.

Расчет объема теплоносителя

Порядок расчета объема теплоносителя производится на основании трех методов.

Геометрический

Математический расчет производится при помощи суммирования всех элементов. Для этого потребуются:

• Вместительность котла, которая прописана в паспорте.
• Объем воды, который исчисляется в зависимости от количества секций в радиаторе. Вся информация об объеме одной секции прописана в документации с техническими характеристиками.
• Количество воды в трубопроводе – вычисляют путем замеров всех длин.

Все элементы плюсуются, в итоге получается общий объем теплоносителя.

При заполнении системы

К самым точным методам подсчета относится заполнение системы водой. Для контроля объема используется водосчетчик. Если его нет, можно сливать воду в ведра и таким образом подсчитывать полученный объем.

Обобщенный метод

За 1 кВт мощности тепла котла принимают 15 литров от всего объема системы. В зависимости от видов отопительных приборов обобщенный метод будет иметь уточненную модификацию.

В техническом паспорте оборудования производитель прописывает объем теплообменника. Количество воды в трубопроводе можно высчитать самостоятельно. Для этого нужно посчитать их длину и внутренний объем. Все показатели, включая котел, трубы и приборы, должны суммироваться. Полученный результат будет общим объемом отопительного комплекса.

Каким образом происходят перепады

Возможные варианты:

• повышение;
• понижение.

Оба процесса взаимосвязаны. Увеличение давления в контуре означает, что теплоносителю некуда деваться после того, как он увеличился в объёме. Одной из причин, не единственной, может быть неправильный расчет расширительного бака для отопления закрытого типа. Каким образом это происходит на практике? Возьмем, к примеру, контур,  вмещающий сто литров теплоносителя:

• в системе находится сто литров холодной жидкости;
• включается котел и нагревает теплоноситель;
• вода расширяется и ее становится уже не сто, а приблизительно сто пять литров;
• лишняя жидкость должна куда-то деваться. Для этого в контуре установлен расширительный бачок;
• после того как теплоноситель остыл, его в контуре стало не хватать, так как часть вытиснилась в бачок. Соответственно, воду в трубы надо вернуть, что и происходит, если все хорошо.

Перепады давления

Если же объем расширительного бака для закрытой системы отопления меньше необходимого, то вся жидкость, которая не вместилась, будет выведена наружу. В контуре предусматриваются специальные клапаны, которые выбрасывают теплоноситель в том случае, если давление повышается до критического уровня. Такими клапанами оснащены и современные котлы. Это необходимое условие для безопасной эксплуатации отопления. Повышение давления может привести даже к взрыву. Представьте себе последствия, когда трубы просто разрывает и горячая вода летит во все стороны. Помимо того, что можно получить травму от удара, такое чрезвычайное происшествие грозит ожогами находящимся поблизости людям и животным.

В дальнейшем, после остывания, вода уменьшается в объёме. Жидкость из бака вытесняется обратно в трубы, но теплоносителя все равно не хватает. Это потому что выведенная вода наружу не вернулась, она ушла безвозвратно. В результате давление в контуре резко падает. Это приводит к следующим результатам:

• остановка котла. У нагревателей есть определенный порог минимального давления, при котором он может работать. Если это значение не выдерживается, он просто не может включиться, автоматика не позволяет это сделать;
• размораживание системы. Если остановка отопительного оборудования произошла зимой, а вы не дома, может произойти серьезная авария. Система замерзнет за несколько часов, в зависимости от уровня теплоизоляции вашего жилья;
• необходимость подпитки. Надо подлить недостающее количество воды в контур.

Это результаты грубых ошибок, допущенный при расчете расширительного бака для отопления, или если вы понадеялись на резервуар, встроенный в котел.

Бывает и так, что бак полностью заполняется, давление продолжает расти, но не доходит до критического уровня. Стрелка манометра балансирует на грани рабочего максимума контура, при этом все функционирует. Таких случаев не счесть. Люди очень часто задают вопросы по поводу таких вот перепадов. Конечно, такие процессы их волнуют, так как они не являются нормой. При таких повышениях контур работает в экстремальных условиях, что приводит к его скорейшему износу. Также такие процессы неблагоприятно влияют на котел, а он денег стоит и не малых.

Виды мембранных баков

Существуют закрытые и открытые типы конструкций, главными отличиями которых я считаю монтаж, расположение, принцип работы, технические характеристики и непосредственное строение, оно сказывается на габаритах готового изделия.

Некоторые типы оборудования не только оснащены мембраной, но и обладают высокими показателями герметичности, визуально корпус напоминает овальную капсулу, оптимальный объем 50 литров. Хорошо зарекомендовали себя агрегаты для водоснабжения wester wav и фирмы cosmo.

Закрытый

Именно этот тип устройства повлиял на то, что расширительные баки стали называть мембранными, подобный отличительный элемент конструкции сделан из термостойкой резины и выполняет разделительную функцию по отношению к корпусу, который делится на части:

1. Жидкостную.
2. Воздушную.

Первая половина капсулы сохраняет в себе воду, а вторая соответственно отвечает за давление, если оно превышает допустимое значение, срабатывает установленный клапан и лишний воздух выпускается.

Открытый

Корпус этой модели устройства бака в системе водоснабжения достаточно прост, в него входит люк для осмотра и такие патрубки как:

1. Контрольной трубы.
2. Подачи воды.
3. Сливной.
4. Циркуляционный.

Принцип действия открытого бака я вижу несколько похожим с закрытым типом, происходит контроль жидкости в системе и давление, лишняя вода при необходимости собирается в резервуаре.

Какой лучше

Открытые баки имеют достаточно простую конструкцию, для их управления не предусмотрено большое количество элементов, формы зачастую стандартные. Эти особенности являются основными преимуществами оборудования. Агрегаты закрытого типа стоят дороже, это обусловлено более сложной конструкцией мембранных баков, они никогда не контактируют с воздухом.

Конструкция расширительного бака

Расширительный бак представляет собой корпус из углеродистой стали с порошковым красным, серым или белым покрытием, внутри которого расположена резиновая мембрана по типу диафрагмы или в виде баллона. Первую в основном используют в небольших ёмкостях, вторую – в крупных. Баки в заводской комплектации иногда снабжены предохранительным клапаном, защищающим систему от превышения допустимого давления. Если это происходит, клапан открывается, выпуская избыток воды. Лучше перестраховаться и убедиться, что в вашем изделии он есть. Если нет – докупить и смонтировать рядом с баком.

Расширительный бак с мембраной в виде диафрагмы. Такое устройство больше напоминает бочонок, разделённый надвое подвижной резиновой перегородкой. На производстве в верхнюю часть ёмкости закачивают воздух, который создаёт начальное давление. После подключения бака в его нижнюю камеру начинает поступать теплоноситель из сети. В тот момент, когда эластичная мембрана становится в нулевое-, спокойное положение и как бы ложится на поверхность теплоносителя, отопительная система считается полностью заполненной и готовой к запуску. Когда температура теплоносителя растёт, его объём увеличивается, и избыток сбрасывается в расширительный бак. За счёт сжатия воздуха мембрана отодвигается в воздушную камеру, благодаря чему внутреннее пространство бака становится больше, и туда поступает избыток теплоносителя. Как только теплоноситель остывает и возвращается к первоначальному объёму, воздействие на мембрану прекращается и воздух в верхней камере, не испытывая противодействия, приводит мембрану в исходное, спокойное положение, тем самым происходит автоматическая регулировка давления в системе.

Назначение дополнительного бака двухконтурного котла

Как правило, встроенные компенсационные резервуары в газовых котлах имеют объем около 6-8 литров. Они рассчитаны на компенсацию расширения 120 литров теплоносителя , циркулирующего в системе отопления. При обычных условиях эксплуатации для небольшой квартиры или дома такого расширительного бака хватает.

При установке радиаторов нестандартной формы и размеров, обязательно систему отопления нужно оборудовать дополнительным расширительным баком. Поскольку в такие батареи помещается больше воды

Если площадь обогрева большая, установлен теплый пол или много радиаторов в комнатах, объема стандартной встроенной емкости будет мало, так как воды используется больше.

При нагреве излишки теплоносителя полностью заполняют бачок. А поскольку в резервуаре свободного места не остается, то напор воды усиливается в самой системе отопления и происходит аварийный сброс предохранительным клапаном. После этого, автоматически включится в работу газовый котел вряд ли сможет.

Чтобы избежать таких негативных последствий, в систему отопления устанавливают дополнительный расширительный бак с мембраной в конструкции для двухконтурного газового котла. Когда стандартный резервуар полностью заполнится, вода уйдет в запасной гидробак. После остывания жидкость возвращается в радиаторы.

Определение оптимального объёма гидроаккумулятора

Существует несколько подходов к выбору оптимального объема этого бака. Например, рекомендуют таблицы, в которых потребителю предлагается исходить и создаваемого в аккумуляторе запаса воды.

В нашем же случае используется формула, которая разработана одним из ведущих производителей подобного оборудования и отлично подходит именно подл случай насосной станции.

Саму формулу приводить не будет – просто перечислим те величины, которые нам потребуется для расчета.

Примерный максимальный расход воды, выраженный в литрах в минуту. Определение этого расхода как раз и станет первым действием в череде наших вычислений.

Калькулятор расчета максимального расхода воды

Пояснения по расчету расхода

Все достаточно просто. Сантехнические приборы и бытовая техника, подключаемая «по воде», характеризуется определённым средним расходом. Если указать те приборы и аксессуары, что имеются или планируются к установке в доме, программа просуммирует их показатели.

Понятно, что все приборы бывают задействованы одновременно крайне редко, а то и вовсе — никогда. Но на этот счет в алгоритме калькулятора есть специальная «плавающая» величина, которая учтет вероятностную составляющую итогового результата.

Полученный результат потребуется для дальнейших расчетов.

Вернемся к величинам для основной формулы.

Потребуется три значения давления – предварительной накачки воздушной камеры гидроаккумулятора, а также нижний и верхний порог срабатывания насоса. То есть минимальное давление в системе, при котором насос запускается и пополняет бак водой, и максимальное, при котором питание установки отключается.

Эти значения тоже, понятно, берутся не «с потолка». Существуют определенные рекомендации по выбору оптимальных показателей. Информация об этом хорошо изложена и на нашем портале.

Желательно, чтобы насос даже при практически беспрерывной работе системы водопровода на максимальном расходе воды включался не чаще, чем 1 раз в 4÷5 минут. То есть получается 12÷15 раз в течение часа.

Все необходимые исходные данные перечислены – можно переходить к расчету.

Пояснения по расчету

Особых пояснений тут, наверное, и не требуется – все уже сказано выше. Единственное то, что полученный результат, понятное дело служит лишь ориентиром. Покупать так или иначе придётся из стандартной линейки размеров баков. Как правило, берут ближайший по объему в большую сторону.

Схемы подключения гидроаккумулятора

Это устройство может быть подключено к системе водопровода разными способами. Выбор схемы подключения гидроаккумулятора зависит от того, в каком качестве он будет использован, и какие функции на него предполагается возложить. Рассмотрим те схемы подключения, которые наиболее популярны.

Стандартный вариант с поверхностным насосом

Самым распространенным вариантом автономного водоснабжения с гидроаккумулятором является тандем с поверхностным насосом. В этом случае гидробак может быть частью комплексного насосного оборудования, собранного производителем в заводских условиях, или отдельной составляющей, размещенной рядом с насосом в кессоне или в отапливаемом подсобном помещении.

Перед гидроаккумулятором ставят обратный клапан, чтобы исключить изменение направление потока, после него располагают реле давления, реагирующее на изменение напора, и манометр для отслеживания рабочих параметров.

Для нормального подключения к водопроводному контуру гидробак обычно оснащают угловым патрубком, который подсоединяется к фланцу:

Использование с повысительной насосной станцией

Насосный агрегат повысительного типа используется для постоянного поддержания и регулирования давления в трубопроводах с активным водопотреблением. Обычно на таких станциях имеется насос, который работает в постоянном режиме.

Если возникает потребность в подключении дополнительных насосов, гидроаккумулятор помогает компенсировать возникающие при этом в системе скачки давления.

В составе системы водоснабжения повысительной насосной станции гидроаккумулятор исполняет функцию аварийного источника водоснабжения и своеобразного демпфера, предотвращающего гидроудары в случае подключения дополнительных мощностей

Такая же схема используется, если подача электроэнергии на повысительные насосы в системе нестабильна, а водоснабжение, тем не менее, должно быть бесперебойным. В период отключения электричества используется тот запас воды, который содержится внутри гидроаккумулятора. По сути, мембранный бак играет в этот период роль запасного источника водоснабжения.

Чем мощнее насосная станция, тем масштабнее задачи, которые на неё возлагаются. Она должна поддерживать большее давление, большим должен быть и объём её гидроаккумулятора.

Применение в схемах с погружным насосом

Чтобы максимально продлить срок службы погружного насосного агрегата, количество его включений в течение часа должно соответствовать заявленным техническим характеристикам прибора. Обычно этот показатель порядка 5-20 раз.

Если давление в водопроводной сети падает, при достижении им минимального значения срабатывает реле, включающее насос, подающий воду. При максимальных значениях давления реле отключается, подача воды прекращается.

Если в схеме водоснабжения присутствует погружной насос, то гидроаккумулятор продлит срок его службы, поскольку ему не придется включаться и отключаться, если затраты потребителей воды будут незначительными

Если система водоснабжения автономная и маленькая, даже небольшой объём водопотребления может запустить насос. В этом случае эксплуатация насоса будет малоэффективной. А сам прибор прослужит не так долго, как хотелось бы его владельцу.

Тот запас воды, который содержится в мембранном баке, спасет ситуацию. Кроме того, он не допустит скачка давления в тот момент, когда начнет свою работу погружной насос.

Чтобы выбрать гидробак подходящего объёма, нужно знать следующие характеристики: мощность и частоту включения насоса, предполагаемый расход воды в час и высоту установки устройства.

Если в схеме подключения фигурирует накопительный водонагреватель, то гидроаккумулятор выполняет в ней функции расширительного бака. Если воду нагреть, то её объём увеличиться. Она расширится. Для замкнутого пространства, каким и является система водоснабжения, такой процесс мог бы привести к разрушительным последствиям, если бы не гидробак.

В схеме с накопительным водонагревателем гидроаккумулятор используется в качестве расширительного бачка, спасающего систему от разрывов, поскольку несжимающаяся вода отлично расширяется при нагревании

Для включения в эту схему необходимо выбирать гидроаккумулятор, учитывая следующие его характеристики: предельная температура нагреваемой воды и максимально допустимое давление в водопроводной системе.
