Какие трубы лучше выбрать для водопровода в частном доме?

Рекомендации профессионалов

Помимо видео и фото, в работе всегда помогают советы опытных строителей:

• По системе должны быть равномерно распределены запорные краны, которые пригодятся в аварийной ситуации, чтобы быстро перекрыть поток воды.
• Крепить трубы в частном доме или на даче лучше всего при помощи резьбового соединения.
• Фитинги, крепления и разветвители должны быть одинаковы, если они установлены в одной системе.
• Проходить стены в частном доме можно при помощи прокладок, которые защищают материал от коррозии, повреждений, потертостей и других неблагоприятных факторов.
• По всей системе идут сливные краны, монтируя их, сделайте небольшой уклон в сторону элементы. Эта особенность нужна для того, что жидкость не скапливалась в трубопроводе.
• Покупайте фитинги, уплотнители, прокладки, ленты, крепления и прочие элементы с запасом. Если в системе все одинаковое, то при поломке вы сразу же сможете заменить деталь.
• Чем меньше изгибов – тем лучше. Каждый из них снижает давление в системе канализации и трубопровода в частном доме или на даче.

Организация водопровода на даче

Организовать подачу воды на даче можно только с использованием насоса, но подавать ее можно двумя способами: из накопительного бака или из гидроаккумулятора.

При использовании схемы с накопительным баком вы имеете запас воды, равный объему резервуара, но давление в системе невысокое. Оно создается перепадом высот: бак установлен на высоте — на чердаке дачи или крыше хозпостройки. Главное условие — ее дно должно находится выше любой точки водоразбора. Тогда вода в кранах будет.

Второй способ — с гидроаккумулятором более удобен тем, что в системе создается и автоматически поддерживается давление. Если гидроаккумулятор дополнить насосом и автоматикой (реле давления) вся сборка называется насосной станцией. Хитрость тут заключена в гидроаккумуляторе. Это цилиндрическая емкость, разделенная на две части эластичной мембраной. В одну часть закачан под небольшим давлением газ, во вторую насосом подается вода. По мере ее поступления, вода все больше сдавливает газ, из-за чего в системе создается давление (порядка 2 Атм).

Организация водопровода на даче из колодца с гидроаккумулятором

Когда открывается кран (включается бытовая техника или начинается полив), вода подается из гидроаккумулятора. В нем постепенно снижается давление. Его величина контролируется специальными реле. Как только достигнут нижний порог, включается насос, восстанавливая заданное его значение. Высший порог контролируется вторым датчиком, который насос отключает.

Подобная система дачного водопровода может быть реализована как в зимнем, так и в летнем варианте. Разница в том, где устанавливать оборудование и насколько глубоко закапывать трубы.

Маркировка и область применения

Начинать монтаж водопровода из полипропиленовых труб надо с выбора типа труб. Они  есть однослойные и трехслойные, отличаются еще толщиной стенки и, соответственно, имеют разное назначение. Чтобы было проще ориентироваться, их маркируют:

• PN10 — однослойные трубы, предназначенные для холодной воды в трубопроводах с небольшим давлением. Подходят для разводки полипропиленового водопровода в частных домах.
• PN16 — однослойные трубы с более толстой стенкой. Использоваться могут как для транспортировки холодной воды в системах с повышенным давлением (централизованных), так и для разводки системы ГВС. Максимально допустимая температура +50°C.
• PN20 — трехслойные трубы с армирующим слоем из стекловолокна. Применяться могут для монтажа водопровода для транспортировки горячей воды, низкотемпературных систем отопления. Максимальная температура +90°C.
• PN25 — трехслойные трубы, армированные алюминиевой фольгой. Используются в основном для отопления, можно использовать для ГВС, но экономически это нецелесообразно: это наиболее дорогие трубы, а их качества для ГВС чрезмерны.

По цветам есть трубы из полипропилена серого и белого цвета. На качестве это никак не отображается, так что выбирайте по эстетическим предпочтениям. Некоторые фирмы (в основном немецкие) свои изделия окрашивают в зеленый цвет. Если разводка будет скрытой — в стенах или в полу — лучше ничего не найдешь, так как немцы — лидеры по качеству.

Для монтажа системы водопровода из полипропиленовых труб потребуются еще и фитинги

Чтобы было проще ориентироваться по области применения, на ППР трубы, вдоль, наносят цветные полосы. Те, которые предназначены для холодной воды, обозначены синим (голубым), для ГВС и отопления обозначены красным, универсальные — оранжевым. У некоторых производителей принята иная маркировка. Они красным отмечают изделия для отопления и ГВС, а на те, что предназначены для холодной маркировку не наносят.

Из сказанного выше можно сделать следующие выводы: монтаж водопровода из полипропиленовых труб в квартире лучше делать из PN 16 для холодной воды и PN20 для ГВС. В частном доме можно обойтись PN 10 До холодной воды и PN 20 для ГВС.

1 Как устроен бытовой водопровод

В большинстве случаев водоснабжение частного дома базируется на автономном источнике питьевого качества. Это может быть колодец или скважина. Поэтому внутренний водовод в доме начинается от насосной станции, а точнее, от первого запорного вентиля, отсекающего напорный узел от разводки.

За этим вентилем расположены ветка холодной воды и линия горячего водоснабжения (ГВС). И в большинстве случаев линия ГВС формируется на основе ответвления от холодного трубопровода, которое заходит в нагревательный прибор, генерирующий горячую воду.

Насосная станция — основа внутреннего водопровода в доме

Источники потребления – краны, смесители, посудомоечные и стиральные машинки, сливные бачки и прочее – подключаются у холодной и горячей веткам с помощью отводов, врезанных в главную горячую или холодную трубу или коллектор. В последнем случае потребитель вынужден купить больше трубопроводной арматуры. Однако использование водяного коллектора убережет вас от скачков давления в сети. Проще говоря: вас не ошпарит кипятком в душе после того, как кто-то использует сливной бачок.

Стыки отводов и центральной линии обыгрываются с помощью тройников. Повороты (угловые сопряжения) оформляют с помощью уголков. В целях облегчения процесса ремонта в отвод к источнику потребления врезают запорный вентиль. Он позволяет не отключать воду во всем доме в случае ремонта одного крана.

Как видите, типовая разводка водопровода в частном доме устроена очень просто. Собрать такую сеть может любой начинающий слесарь. А начинать конструирование подающей воду сети нужно с вычисления метража труб и количества соединительных и запорных фитингов.

Последовательность подключения оборудования

Существуют различные схемы монтажа оборудования, но все они имеют обязательные элементы, без которых нельзя обойтись. Кроме того, очень важна последовательность их подключения.

Схема водоснабжения от погружного насоса в скважине

Ниже указаны все обязательные элементы схемы и последовательность их подключения.

1. Насос. Обязательно с обратным клапаном. Страховочный стальной нержавеющий трос. Блок управления насосом, с реле и автоматикой, можно устанавливать сразу у оголовка скважины.
2. Слив воды с трубопровода в скважину для консервации на зиму или проведения работ по оборудованию. Если обратный клапан устанавливается отдельно от насоса, то обязательно до крана для слива воды на зиму, что бы не препятствовал сливу.
3. Отвод для дворового водопроводного крана и полива. Рекомендуется устанавливать до фильтра грубой очистки, что бы уменьшить нагрузку на фильтр, а так же для его промывки водой из гидроаккумулятора, при пользовании уличным краном.
4. Фильтр грубой очистки 300 мкм. Обязательно установить между уличным краном и гидроаккумулятором.
5. Гидроаккумулятор. Перед баком установить кран. Для замены мембраны гидроаккумулятор приходится снимать и разбирать. Можно установить на пол, но лучше прикрепить к стене, выпускным отверстием вниз, для лучшего слива.
6. Фильтр тонкой очистки. Если кроме дворового крана, есть другие потребители, которым не нужно очищать воду фильтром тонкой очистки, их подключить до фильтра.
7. Трубопровод к внутреннему водоснабжению дома.

Все эти элементы системы водоснабжения можно установить в приямке скважины. Если пользование водой будет в зимнее время, то приямок должен быть утеплен, а грунт не промерзать на всю глубину приямка. В противном случае гидроаккумулятор и последующие элементы (после 5 пункта) должны находиться в теплом помещении.

Если планируется установка систем обеззараживания и водоподготовки, то следует определиться, на какие нужды должна использоваться очищенная вода:

• для питья и приготовления пищи;
• для принятия водных процедур;
• для стирки белья;
• для мытья посуды;
• для всех бытовых нужд в доме, включая санузел.

От принятого решения будет выбираться дальнейшее подключение оборудования и разводка водопровода в доме. В принятии правильного решения может помочь проведение лабораторного анализа химического состава, после фильтра тонкой очистки и таблица из 1 раздела этой статьи.

Важно: обычно в частном доме, обеззараживание и водоподготовка воды из артезианской и песчаной скважины производится только для питья и приготовления пищи. Из поверхностных водоемов, колодца и поверхностной скважины, воду следует очищать на все нужды, исключая на технические цели и санузел.

Составление схемы

Чтобы схема получилась правильной, необходимо иметь навыки черчения и математики. Если опыта в этом деле нет, то лучше обратиться к профессионалам, которые составляют планы.

Итак, вы готовы своими руками проложить водопровод и сделать систему канализации. Вы изучили местность и знаете, какой тип водоснабжения вам подходит. Следующим шагом будет схема – это один из важнейших моментов в создании системы канализации в частном доме, коттедже или на даче.

Схема должна содержать следующие элементы:

• коллекторы;
• фильтры;
• бойлеры;
• насосы;
• размер труб;
• путь трубопровода;
• расстояния между элементами.

Что самое важное в схеме? Разумеется, это прокладка труб. Подключаться они могут двумя способами: с помощью коллектора или последовательно

Что касается первого способа, то в нем от коллектора идут отдельные трубы к потребителям в частном доме или на даче. Главное преимущества установки коллектора – это равномерное давление во всех участках постройки. Есть и минусы – высокая стоимость из-за большого количества труб.

Схема трубопровода с коллектором.

Последовательный способ подключения канализации и водоснабжения рекомендуется для небольших коттеджей. Это схема содержит главный трубопровод, оснащенный тройниками для каждого потребителя воды. Если потребителей в частном доме или на даче слишком много, то показатель давления будет постоянно падать.

Конструкция с основным трубопроводом.

Выбор трубного сортамента

Обустройство сети водоснабжения начинают с выбора трубопрокатных материалов. В последнее время бытовые магистрали из стали устанавливают не часто. Этот материал уже утратил свою популярность.

Его место заняли более дешевые и практичные конструкции из пластика и металлопластика. Так же можно использовать медные системы водоснабжения, но их слишком высокая стоимость в данном варианте становиться причиной отказа от этого материала.

• Медь. Несмотря на многочисленные положительные свойства, данная магистраль не лишена некоторых минусов. Первое – это вредная закись меди, которая образуется при контакте с водной средой. Второе, в состав припоя при пайке используют олово. Этот материал со временем превращается в порошок, что приводит к протеканию стыка.
• Металлопластик. Этот материал не относится к линейке дешевых материалов, но его можно соединять без использования специального инструментов. Прокладка такого трубопровода разрешена на открытом участке, где в любой момент можно быстро перебрать стык.
• Пластик. Эти системы называют стандартом водопроводных конструкций. Но пластик бывает разным. И чтобы сделать правильный выбор, необходимо знать свойства и особенности этих материалов. Например, такой материал, как полибутилен (РВ) выделяется оптимальной теплопроводимостью. Стыки из данного вида пластика отличаются абсолютной надежностью.

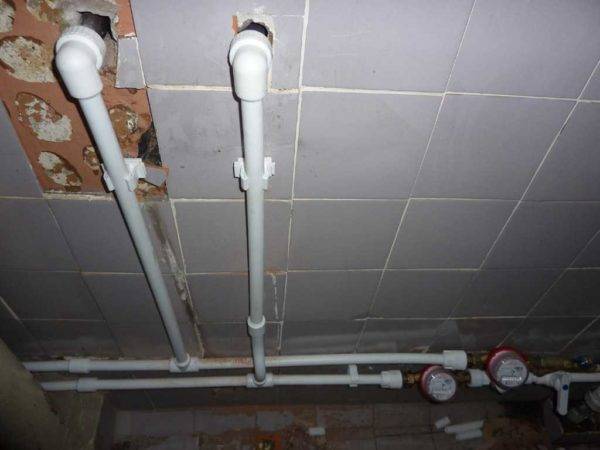

Полипропиленовая разводка труб для обустройства водоснабжения в квартире обойдется не очень дорого. Такая магистраль водоснабжения на данное время применяется чаще других. Этот материал выделяется прочностью и стойкостью.

Паянный полипропиленовый стык на разводке надежно выдерживает нагрузку давления до 12 атмосфер, и мало чем отличается от основного материала. В городском трубопроводе может быть до 6 атм, поэтому данный сортамент для полипропиленовой разводки в квартире подходит идеально. Разводка труб для проводки водоснабжения в квартире, где использован полипропилен, отличается более высоким гидравлическим сопротивлением, чем предыдущие аналоги, и повышенной термоустойчивостью.

Смотреть видео

Схемы

Разводка труб водоснабжения в доме может быть выполнена двумя принципиально разными способами:

Изображение	Описание
Классическая тройниковая разводка воды от стояков ХВС и ГВС в многоквартирном доме	Тройниковая, или последовательная схема знакома каждому из нас по квартирам советской планировки. Сантехнические приборы подключаются к общей для всех подводке водоснабжения через тройники (резьбовые или сварные). Пропускная способность подводки при одновременном использовании нескольких точек водоразбора делится между ними. Прокладка водопровода может быть выполнена открыто или скрыто (в штробах или стяжке).
Схема лучевой разводки водоснабжения	Коллекторная, или лучевая схема подразумевает подключение каждого сантехнического прибора к общему коллектору-гребенке собственной подводкой. Подводки прокладываются, как правило, скрыто — в стяжке, штробах или за фальшстеной из ГКЛ, стеновых панелей и т.д.

Узнать больше о том, какие  трубы водоснабжение загородного дома может использовать и как их правильно смонтировать, вам поможет видео в этой статье.

Давайте взвесим преимущества и недостатки каждого типа разводки.

Тройниковая

Плюсы:

Последовательная схема разводки труб водоснабжения в частном доме экономичнее лучевой благодаря гораздо меньшему метражу водопровода. Чем больше сантехнических приборов подключено к водопроводу — тем больше разница в общей протяженности систем водоснабжения;

При тройниковой схеме общая длина водопровода минимальна

При открытом монтаже тройниковая схема проще в обслуживании: все соединения доступны для вскрытия и ремонта;

В штробы укладываются цельные трубы или необслуживаемые соединения

К имеющейся подводке всегда можно подключить своими руками дополнительную точку водоразбора — стиральную или посудомоечную машину, умывальник или душевую кабину. В случае коллекторной разводки это куда проблематичнее: выделенную подводку придется скрыто прокладывать от коллекторного шкафа, что подразумевает большой объем пыльных и так называемых мокрых (с применением строительных растворов) работ.

На фото — врезка в открытую тройниковую разводку воды

Минус:

Падение напора на дальних приборах при водоразборе на ближних к вводу водоснабжения точках.

Лучевая

Плюсы:

Лучевая схема труб водоснабжения частного дома полностью исключает падение напора на одном сантехническом приборе при водоразборе на другом. Разумеется, при минимальной вменяемости монтажников — если сечение водопровода на участке до коллектора не занижено относительно подводок;

Лучевая разводка: напор на одном сантехническом приборе не зависит от водоразбора на других

Все приборы могут отключаться из одной точки — коллекторного шкафа;

Отсекающие краны удобно расположены на подводке к смесителю

Минусы:

• Материалоемкость;
• Возможность скрытой прокладки подводок от коллектора до приборов только на стадии капитального ремонта. Для сравнения — последовательно разведенные трубы для водоснабжения дома можно смонтировать после окончания чистовой отделки;
• Неоправданная сложность схемы водоснабжения в целом. Без маркировки кранов в коллекторном шкафу членам вашей семьи будет нелегко разобраться в назначении каждого из них.

Найти нужный кран без подписи на нем — нетривиальная задача

Пошаговое прокладывание внешней магистрали

При устройстве водопровода в частном доме своими руками прокладку внешней магистрали проводят в таком порядке:

1. Источник и место ввода трубы в здание соединяются траншеей, которую желательно проложить по прямой линии с уклоном, идущим в сторону источника. Глубина в полтора-два метра окажется достаточной для того, чтобы труба легла ниже обычного уровня, до которого промерзает грунт. Дно траншеи утрамбовывается, засыпается слоем песка и гравия.
2. В отверстии диаметром 40-50 мм, проделанном в стенке в верхнем кольце кессона (колодца) производится установка специального стакана под ввод трубы.
3. Фундамент дома должен быть снабжен таким же отверстием, которое оснащается утепленной и гидроизолированной гильзой, в которую будет вводиться труба.
4. Трубу диаметром 32 мм заводят в дом для подключения к насосной станции, а другой конец подают к источнику, размещая на ее конце фильтр.
5. Уложив трубу по дну траншеи, укрывают ее утеплителем, после чего производится засыпка.

Для прокладки водопровода можно выбрать одну из двух схем разводки

Разрабатываем схему водопровода

На самом деле, схем устройства водопровода в избытке, но есть два разных метода подключения потребителей:

• Тройниковое включение.
• Коллекторное или параллельное включение.

Жителям небольших частных домов последовательное подключение ответит своим требованиям, план такого водоснабжения проще. От самого источника вода по порядку идет от одного потребителя к следующему из одного трубопровода с отводом тройником (1 вход, 2 выхода) для каждого потребителя.

Подобная схема включения отличается недостатком давления у последнего потребителя, во время запуска предыдущих, если в цепи участвуют несколько таких звеньев.

План коллекторного включения выглядит принципиально иначе.

Во-первых, при устройстве такого подключения вам понадобится коллектор. От него прокладывается водопровод непосредственно каждому потребителю. Благодаря этому вы сможете создать более- менее одинаковое давление в любом звене цепи трубопровода

Обратите внимание на то, что последовательное подключение обойдется вам дороже

Любая система водоснабжения состоит из скважины, насоса, гидроаккумулятора для защиты насоса. И при желании фильтра или нескольких фильтров до или после гидроаккумулятора.

Трубы для водопровода бывают нескольких типов, самые распространенные материалы для них — полипропилен, полиэтилен(сшитый), сталь. Самые дорогие делаются из меди, поскольку и служат они дольше всех.

В случае их монтирования вам придется вызвать специалиста. Оптимальным выбором послужит полипропилен по соотношению ценакачество

Обратите внимание, что пластик как материал абсолютно не подходит, поскольку выделяет в воду вредные элементы

Далее по списку вам понадобится погружной насос, поскольку он долговечнее и производительнее насосной станции. Меряется высота насоса вместе с шлангом и далее они соединяются резьбовым соединением. Насос можно ставить в любом положении на тросах из нержавеющей стали. Он подвешивается к верхней части колодца.

Вода из насоса попадает в фильтр до гидроаккумулятора, который является следующим элементом схемы. Он создает стабильное давление и позволяет включать и выключать насос при необходимости. Объем зависит от количества потребляемой воды.

Вода вновь фильтруется и делится на два потока: один из них пойдет в бойлер и нагреется, а второй так и останется холодным в коллекторе.

Необходимо монтировать запорную арматуру до коллектора, а также установить сливной кран.

Труба, идущая в водонагреватель, оборудуется предохранителем, расширительным баком, а также устанавливается сливной кран. Такой же кран монтируется на выходе из водонагревателя, а после этого труба подключается к коллектору с горячей водой и далее разводится по всем точкам в доме.

Бойлеры могут быть разными. Вода может нагреваться газом или электричеством. Газовый проточный водонагреватель отличается от электрического тем, что вода греется постоянно.

Делаем схему

Водопровод в частном доме условно можно поделить на две части: наружную магистраль и внутреннюю разводку к точкам потребления. Подача воды может осуществляться из нескольких источников:

• колодец;
• скважина;
• действующий магистральный водопровод.

Внутри дома должна обеспечиваться подача воды к таким объектам:

• кухонные мойки;
• унитазы;
• ванны;
• умывальники;
• душевые кабины;
• банные помещения;
• выводы для полива огорода или сада.

Схема водоснабжения частного дома должна учесть все нюансы расположения и места забора воды, а также расположения ввода труб в помещения и трассировку внутри к точкам потребления.

В зависимости от количества потребителей и их расположения внутренняя разводка может проводиться двумя способами:

• последовательном;
• коллекторном.

При последовательной схеме подключение потребителей к сети производится через тройники, смонтированные на единой основной трубе. Этот вариант подходит для небольших домов с минимальным количеством абонентов. Получается экономно и просто, но давление на удаленном участке и на верхних этажах при одновременном пользовании несколькими кранами заметно снижается.

Водопровод в частном доме с большим количеством точек потребления или с нахождением их на втором этаже желательно оборудовать по второму варианту. Коллекторная схема подразумевает подключение так называемых «гребенок» — коллекторов. При этом каждый абонент запитывается от своего выхода персонально. В этом случае давление везде одинаково, но, конечно, стоимость системы водоснабжения получится выше, так как требуется отдельный отвод к каждому потребителю.

Желательно смонтировать два коллектора в системе водоснабжения: отдельно для разводки горячей и холодной воды.

Внутри нового дома или в его подвале потребуется выделить и оборудовать отдельное помещение или место, в котором нужно будет установить систему управления водоснабжением. Она включает в себя:

• узел ввода наружной магистрали;
• насосную станцию;
• гидроаккумулятор;
• коллекторы;
• запорную арматуру — краны;
• бойлер.

После того как схема прокладки водопроводной сети будет окончательно продумана и исполнена в виде чертежа на бумаге, а это весьма полезно в дальнейшей работе, переходим к устройству монтажных отверстий.

В деревянном доме в этом поможет электродрель с нужным диаметром сверла или коронки, а в каменном — перфоратор

Особенное внимание следует уделить прокладке магистральной трубы. В месте её прохождения с улицы в помещение следует заложить отрезок металлической трубы — своеобразной муфты, сквозь которую следует проложить водопроводную

Впоследствии зазор между ними заделывается монтажной пеной. Такие же металлические стаканы закладываются и при устройстве отверстий в межкомнатных и межэтажных проходах.

Монтаж труб в частном доме

Разводка водопроводной сети в частном доме может быть выполнена и своими силами, особенно при использовании пластиковых труб. В зависимости от типа применяемых изделий сборка водопроводной системы осуществляется следующими способами:

• Сварным либо посредством резьбовых соединений – для стальных трубопроводов. Нержавеющие трубы в большинстве случаев соединяются посредством резьбовых фитингов.
• При помощи пайки. Этот метод подходит для медных трубных разводок и некоторых разновидностей полимерной продукции.
• Посредством обжимного пресса. Данный способ применяется при сборке металлопластикового трубопровода.

Гидроаккумулятор — что это и зачем он нужен

Второй вариант водопровода — разнесённый. При этом насос используется погружного типа и располагается в скважине или колодце. В распределительном узле при этом устанавливаются только гидроаккумулятор и автоматика. Плюсы этой системы в её низком уровне шума и возможности использовать гидроаккумулятор большой ёмкости. Гидроаккумулятор, как следует из названия, накапливает воду и обеспечивает её нахождение при повышенном давлении.

Именно это позволяет подавать жидкость в любую точку водопровода. Внутри аккумулятора находится резиновая камера, в которую насосом подаётся вода, а вокруг неё в металлическом баллоне — воздух. Накачивая воду в камеру, насос сжимает воздух в баллоне. При открытии крана давление падает за счет того, что воздушная прослойка выдавливает воду из камеры.

Правила монтажа

Перед началом работ надо составить схему, на ней отметить все необходимые фитинги и элементы системы (счетчики, фильтры, краны и т.д.), проставить размеры участков трубы между ними. По этой схеме затем считаем чего и сколько необходимо.

При закупке трубы берите с некоторым запасом (метр-два), фитинги можно брать точно по списку. Не помешает договорится о возможности возврата или обмена. Это может понадобиться, так как часто в процессе, монтаж водопровода из полипропиленовых труб подкидывает какие-то сюрпризы. Они связны в основном с недостатком опыта, а не с самим материалом и случаются довольно часто даже с мастерами.

Пластиковые клипсы берут того же цвета

Кроме труб и фитингов, нужны будут еще клипсы, которыми крепят все к стенам. Они устанавливаются на трубопроводе через 50 см, а также возле окончания каждого отвода. Эти клипсы есть пластиковые, есть металлические — скобы и хомуты с резиновой прокладкой.

Для открытой укладки трубопровода в технических помещениях удобнее использовать скобы, для лучшей эстетики — для открытой прокладки труб в ванной или на кухне — используют пластиковые клипсы того же цвета, что и сами трубы.

Металлические хомуты хороши в технических помещениях

Теперь немного о правилах сборки. Саму систему можно собирать сразу,  нарезав отрезки труб нужной длинны, постоянно сверяясь со схемой. Так удобнее паять. Но, при недостатке опыта, это чревато ошибками — надо точно отмерять и не забывать добавить 15-18 миллиметров (зависит от диаметра труб), которые заходят в фитинг.

Потому рациональнее нарисовать систему на стене, обозначить все фитинги и элементы. Можно даже приложить их и обвести контуры. Так будет проще оценить саму систему и выявить недостатки и ошибки, если они есть. Данный подход более правильный, так как дает большую точность.

Далее трубы нарезают по мере необходимости, фрагменты из нескольких элементов соединяют на полу или рабочем столе. Потом готовый фрагмент устанавливают на место. Такая последовательность действий наиболее рациональна.

И о том, как быстро и правильно отрезать участки трубы нужной длинны и не ошибаться.

Внутренняя разводка и монтаж

Монтаж труб внутри дома – важный и ответственный этап. Монтаж труб реально сделать своими руками, но только с учетом конструктивных особенностей разводки труб внутри дома.

Сделать правильную разводку труб – значит упростить себе жизнь в дальнейшем. При правильно разводке для любой трубы уменьшается опасность разрушения, ее ремонт требуется крайне редко, а полезная отдача улучшается.

Существует два основных типа разводки систем водоснабжения в частных домах. Бывает разводка:

• параллельная;
• последовательная.

Параллельная разводка лучше подходит для крупных домов, где трубы расходятся по множеству удаленных друг от друга помещений. Последовательная подойдет для зданий квартирного типа, где санузлы расположены компактно.

Монтаж по параллельной схеме

Параллельная схема прокладка труб предусматривает монтаж множества веток, диаметр которых равняется минимальным значениям, а именно, не превышает отметку в 30-40 мм кроме редких случаев.

Малый диаметр трубы положительно играет на экономии средств. Дело тут в том, что параллельная разводка предусматривает необходимость сделать множество параллельных веток подачи воды. Каждая ветка обслуживает свое конкретное направление. На ветку приходится один-два узла.

Ветки изолированы друг от друга, ввод осуществляется в бойлерной, где их подключают к готовому коллекторному выходу. На каждом выходе смонтированы краны, позволяющие отрезать любую трубу от снабжения.

Подобная схема позволяет сделать максимально безопасный и автономный трубопровод. Каждая труба действует отдельно, поломка на любом участке легко локализируется.

Но в то же время параллельная схема разводки, даже с учетом того что диаметр труб для нее необходим минимальный, требует существенного наличия средств, ведь каждую ветку нужно проложить, а это стоит денег.

Монтаж по последовательной схеме

Последовательная схема предполагает несколько иной подход. В ней есть одна или две базовые трубы, диаметр которых начинается от 80 мм. Эти трубы являются своего рода кластерами, они проходят по всем помещением с санузлами.

В месте расположения санузла от главной трубы отводят ветку поменьше, чей диаметр рассчитывают в зависимости от потребности в воде того или иного прибора.

Чем больше диаметр, тем больше воды получит узел. Последовательная схема – более традиционный вариант. По такой же системе собирается канализация.

Крупный диаметр труб несколько повышает их стоимость, однако такой подход все же дешевле параллельного, так как в итоге вы экономите на длине труб.

Расчет трубопроводов

Перед тем, как сделать разводку труб в квартире, следует рассчитать диаметр трубопровода, который зависит от максимального давления в конечной точке. Расчет выполняется на основе следующих факторов:

• минимально допустимое значение давления у конечного потребителя — 0.3 атм;
• каждый метр пластиковой трубы (диаметр 16 мм) теряет 0.05 атм;
• каждый фитинг и арматура снижает давление на 0.15 атм;
• в учетном узле теряется 0.25 атм.

В удаленной точке должен обеспечиваться двукратный запас. Давление на стояке можно узнать из показаний на манометре, который обычно установлен в подвале здания. Каждый этаж постройки уменьшает значение примерно на 0.6 атм. Некоторые многоэтажки оборудованы отдельным стояком для отдельных групп этажей. Все приведенные цифры приблизительны и напрямую зависят от конкретной модели оборудования.

Схемы разводки водопроводной системы по дому

Схема водопровода предусматривает два способа разводки труб:

• Последовательное.
• Параллельное.

Выбор того или иного варианта зависти от эксплуатационных особенностей внутридомовой сети – количества жильцов, точек водоразбора, интенсивности расходования воды и т.д.

Последовательное, тройниковое подключение

Последовательная схема водоснабжения в частном доме подразумевает разделение одной общей водоподающей ветки на несколько «рукавов» при помощи тройников.

Поэтому, такая схема также носит название тройниковой. Каждая ветка трубопровода отходит к своей точки потребления – кухне, ванной, туалету.

Среди плюсов такого варианта можно отметить более бюджетную стоимость из-за меньшего расхода труб. Недостатком же тройникового подключения является неодинаковый напор в каждом из рукавов трубопровода.

При большом числе ответвлений напор воды в них уменьшается. Последовательная схема рекомендуется к применению в домах с небольшим числом водоразборных точек.

Параллельное, коллекторное подключение

Отличительная особенность параллельной схемы водопровода – установленный коллектор. Это специальный узел водораспределения, от него выводятся отдельные ветки к каждой точке потребления.

Плюс коллекторного подключения заключается в возможности обеспечить равномерный напор в каждой точке водопотребления. Недостатком же параллельного подключения является повышенный, по сравнению с последовательным вариантом, расход материалов.
