Регистры отопления

Технические характеристики

Технические требования к отопительным приборам, в том числе и к трубчатым радиаторам нормируются ГОСТ 31311-2005. Согласно этому стандарту для их изготовления должны применяться трубы по ГОСТ 3262, ГОСТ 8734, ГОСТ 10705, ГОСТ 10706 с толщиной стенки не меньше 1,25 мм. При этом полотенцесушители разрешается производить из углеродистой стали со стенкой не меньше 3 мм, нержавеющей стали, а также латуни (медно-цинковых сплавов) по ГОСТ 15527.

Допускается использовать и другие материалы, если отопительные приборы будут соответствовать всем положениям стандарта и иметь необходимые характеристики прочности. Конструкция приборов не нормируется и остается на усмотрение производителя при соблюдении основных требований. Это дает полную свободу для творчества и позволяет создавать уникальные дизайнерские конфигурации трубчатых радиаторов, что значительно расширяет сферу их применения.

Характеристики регистров отопления из гладких труб зависят от выбранного материала, размера и конфигурации. Они определяются по специальным формулам, таблицам или материалам производителя.

Рассмотрим основные параметры обычных стальных регистров. Для них характерно применение труб большого диаметра, преимущественно в диапазоне 32 – 219 мм. Они выдерживают рабочее давление до 100 Па (10 кгс/м²). Теплоносителем могут быть как разнообразные жидкости – вода, антифриз, масло – так и пар высокой температуры.

Имея подробный чертеж, регистр из гладких стальных труб может изготовить своими руками любой мастер с навыками выполнения сварочных работ. Для этого достаточно найти исходный материал, сварочный аппарат и угловую шлифмашинку. Можно также заказать регистр на заводе по индивидуальным чертежам.

Важно! Необходимо выдерживать не только длину, диаметр и количество труб, но и расстояние между ними. Слишком близкое расположение существенно снижает теплоотдачу прибора из-за взаимного влияния элементов

Если же расстояние сделать слишком большим, то высота прибора может выйти огромной и не удобной в установке и использовании. Оптимальным шагом расположения рядов отопительного регистра считается 1,5 радиуса, но не менее 50 мм.

Для получения наилучших результатов все параметры необходимо определять на основании теплотехнических расчетов, исходя из требуемой теплоотдачи и особенностей помещения. Без грамотного расчета даже хорошо сделанный регистр может не справиться с обогревом имеющейся площади.

Виды регистров

Регистры отопления делятся на три вида:

• алюминиевые;
• чугунные;
• стальные.

Алюминиевые регистры пользуются большим спросом благодаря своему небольшому удельному весу, хорошему показателю теплоотдачи, прекрасной устойчивости к коррозии, длительному сроку эксплуатации, отсутствию соединений и сварных швов.

Алюминиевые трубы производят путем монолитного литья. Используются регистры из алюминия в жилых и административных помещениях. Основной недостаток приборов из алюминия — высокая цена.

Чугунные регистры отличаются простотой монтажа, потому что в них присутствует фланцевое монолитное соединение. Во время установки к отопительному трубопроводу приваривают второй фланец, а затем используя болты, делают прочное соединение.

Стальные регистры устанавливают в систему отопления с помощью сварки. Качественно проведенная сварка является гарантом длительной службы всей отопительной системы.

Стационарные и передвижные регистры

Для нагрева теплоносителя в стационарных регистрах нужны отопительные котлы. Для подогрева теплоносителя в передвижных регистрах используется электрический ТЭН, работающий от сети с напряжением в 220 В. Используют этот вид регистров для рабочих домиков строителей, помещений, где проводятся отделочные работы.

Установка регистров в помещении имеет ряд неоспоримых преимуществ перед монтажом в отопительной системе батарей:

• длительный срок эксплуатации, трубам, изготовленным из стали, не нужен ремонт, минимум лет 25;
• система отопления отличается высокой степенью надежности, основное требование для обеспечения такой надежности, это качественное выполнение сварочных швов;
• открытую систему отопления можно устанавливать в помещениях большой площади, низкое сопротивление движению теплоносителя обеспечивает большой диаметр используемых для регистра труб.

В последнее время регистры устанавливают намного реже, подбирая более альтернативные современные приборы отопления. К недостаткам этого вида приборов относится:

• не самый привлекательный внешний вид регистра, вдоль стены по всему помещению проложена толстая стальная труба;
• небольшая площадь соприкосновения с воздухом в комнате приводит к низкому показателю теплоотдачи, нулевое использование конвекции;
• снабжение отопительной системы регистрами отличается высокой стоимостью и сложностью монтажа, стальные трубы большого диаметра на строительном рынке стоят достаточно дорого, необходимость использовать при монтаже сварку.

Инструкция по изготовлению радиатора

Чтобы собственноручно сделать регистр отопления, рекомендуется изначально провести необходимые расчёты (методика выше по тексту). И дело здесь не в экономии ресурсов, а в том, чтобы сделать батареи, реально полезные во всех отношениях.

Переживать зимний период с открытыми форточками – этот вариант подходит для «моржей». Все остальные, кто не входит в группу закалённых людей, рискуют получить серьёзную простуду. А мощные батареи отопления – это также плохо, как и слишком слабые.

Итак, расчёт сделан, можно приступить к выбору материала.

Экономичным и вполне подходящим выбором для самодельной конструкции можно считать стальные трубы и выпускаемые для стальных труб фитинги к ним:

• отводы (подходящие к диаметру труб);
• уголки (арматуру);
• лист стальной (толщина равна толщине стенки трубы);
• патрубки (трубы малого диаметра).

Могут потребоваться и вентили, которые зачастую непосредственно на регистрах не ставятся. Пригодились бы навыки в производстве и знание технологии газосварки, если ими обладает будущий исполнитель.

Подготовка и сварка труб

Согласно расчётным параметрам длины, трубы будущего радиатора нарезаются по размеру. Для резки удобный инструмент – дисковая пила. Затем из металлического листа вырезают заглушки на торцы труб. Круглой формы заглушки удобно резать кислородным резаком.

Прежде всего, на поверхности металлического листа мелом размечают круги нужного диаметра и затем аккуратно режут. Часть нарезанных блинов (количество рассчитывают) делают с отверстиями под патрубки ввода и вывода теплоносителя.

Также сразу рекомендуется вырезать отверстия (одно или два, в зависимости от проекта сборки) в стенке каждой трубы, с отступом от торцевой кромки на 100 – 150 мм. Эти отверстия предназначены для проходного соединения труб в процессе сборки батареи.

После резки отверстий рекомендуется очистить внутреннюю область каждой трубы от шлака и окалины. Далее по торцам труб ставят блины и качественно обваривают по кругу. На первой и последней трубе завариваются по одному блину с отверстием.

Сборка батареи отопления

Готовые трубы необходимо объединить в батарею. Для этого определяются с конфигурацией радиатора (если решено изготовить решётчатую конструкцию). Исходя из принятого выбора конфигурации, готовят перемычки – проходные и глухие.

Материалом для перемычек обычно служат трубы малого диаметра. Например, d = 25 мм или d = 32 мм. Также подготавливают трубки для патрубков подачи/обратки (длина 150 – 200 мм, диаметр 25 – 32 мм).

Подготовленные для регистра отопления трубы (2 – 3 – 4) раскладывают на ровной поверхности, выравнивают по торцевым кромкам. Первая (верхняя) и последняя (нижняя) выкладываются торцевыми кромками с отверстиями, согласно выбранной схеме подключения: односторонняя (вход и выход на одно стороне) или двухсторонняя (вход и выход по разные стороны).

Останется только аккуратно заварить проходные и глухие перемычки между трубами, входной и выходной патрубок, после чего регистр отопления готов к установке в систему. Перед работой начинающему мастеру потребуется изучить правила электросварки, детально описанные в посвященной этому вопросу статье.

Особенности конструкции «змейка»

Змеевиковый регистр собирается немного иначе. Здесь вместо вертикальных перемычек используются металлические отводы, с помощью которых соединяются торцевые части отдельных труб.

Для сборки регистра змейкой необходимо:

1. Выложить трубы на ровной поверхности.
2. Сварить из парных отводов 45º дуговые отводы.
3. Соединить дуговыми отводами парные трубы регистра с каждой стороны.
4. Начальный и концевой торец первой и последней трубы закрыть заглушками с патрубками.

Регистры отопления змеевиком получаются крупногабаритными за счёт ограничения возможности регулировки межтрубного расстояния. В этом плане «змейки» превосходят в параметрах решётчатые конструкции. Однако с точки зрения эффективности хода теплоносителя, «змейка» выглядит более предпочтительным вариантом.

Внутри таких регистров практически не образуются воздушные пробки, что характерно для изделий вида «решётка» К тому же, благодаря дуговым отводам большого диаметра, змеевиковые конструкции обладают меньшим гидравлическим сопротивлением. Тем не менее, делают подобные регистры своими руками достаточно редко.

Отличие профильных регистров

Интересной конструкцией по сравнению с описанными выше является регистр, сделанный из профильной трубы. Более компактные, но не менее эффективные батареи собирают практически по той же технологии.

Разновидности регистров отопления

Существует 3 вида рассматриваемых регистров:

1. Секционные в виде буквы «П».
2. Змеевиковые, форма которых S-образная.
3. Смешанные.

На изготовление идут трубы из стали или нержавейки, диаметр которых составляет от 25 до 200 мм. Помещения на производстве, имеющие административное или хозяйственное назначение, отапливаются за счет применения труб диаметром от 25 до 100 мм. Что касается регистров большего диаметра, достигающего 200 мм, то они устанавливаются в цехах на производстве и на спортивных объектах, отличающихся масштабностью, например, это могут быть бассейны.

Применительно к частным домовладениям их установка существенно снижает эффективность отопления.

При сборке регистров может быть использовано практически любое количество секций, что обусловливается лишь площадью помещения и требуемой величиной теплоотдачи.

При соединении секционных регистров используют перемычки, имеющие меньший диаметр по сравнению с трубами, которые являются частью рассматриваемого вида приборов. Для расчета оптимального расстояния между трубами отопления используют формулу D+50 мм, где под D следует понимать диаметр трубы. Соблюдение рассчитываемого таким образом расстояния позволяет минимизировать инфракрасное облучение труб по отношению друг к другу, что обеспечивает увеличение теплоотдачи.

Соединение змеевиковых возможно за счет отводов, диаметр которых идентичен диаметру труб. Они устанавливаются с торцов подсоединяемого прибора. Из-за этого способа подсоединения возрастает стоимость подключения регистров, но не значительно. В данном случае рост затрат компенсируется увеличением эффективности работы, что обеспечивает большая площадь рабочей поверхности. Также змеевиковый регистр отличается таким положительным моментом, как меньшее гидравлическое сопротивление по сравнению с тем, которое присутствует у секционного варианта подобного прибора отопления. Это позволяет использовать циркуляционные насосы, отличающиеся меньшей мощностью и более низкой ценой.

Устанавливаемые на трубах торцевые заглушки отличаются вариативностью формы: плоские, круглые и эллиптические. Заглушки, имеющие эллиптическую форму, применяют в системах, где теплоноситель подается под высоким давлением. Также их используют для придания определенной привлекательности приборам отопления. Если существует потребность, то возможно оснащение верхнего сегмента регистра фитингом, предназначенным для установки клапана дегазации.

Вариативность исполнения регистров отопления на этом не заканчивается, например, существуют приборы данного типа, которые дополняются ТЭНом. В результате получается устройство, не требующее подключения к системе отопления, так как подогрев теплоносителя происходит за счет встроенного электроприбора в виде ТЭНа.

В процессе проектирования таких устройств определенным способом рассчитывается мощность ТЭНов, которая зависит от того, насколько велика площадь поверхности прибора. Если регистр будет перегреваться, то это приведет к излишней активности процесса расширения и теплоноситель вытечет через аварийный клапан. В противном случае, то есть при недостатке мощности, эффективность ТЭНа сведется к минимуму.

Автономный регистр должен оснащаться фитингом, устанавливаемым в верхнем сегменте этого прибора отопления. Он используется для заливки теплоносителя перед запуском в работу и для установки аварийного клапана, который может быть дополнен расширительным бачком, что связано с необходимостью компенсировать расширение теплоносителя.

Расчет параметров и чертеж

Первый этап изготовления регистра отопления своими руками – это проектирование. Понятно, что на глаз нормально сделать регистр отопления не получится. Поэтому необходимо провести ряд дополнительных расчетов, опираясь на которые можно будет подобрать оптимальный теплообменник. При изготовлении регистров отопления нужно учесть много факторов:

Перед тем как сделать регистры отопления своими руками надо понимать, что это ведь отопительный прибор, значит, должен прогревать определенное помещение. Его теплоотдача должна соответствовать ситуации, не ставить же в маленькую комнатушку теплообменник во всю стену. На один метр должно приходиться от 100 до 200 киловатт, в зависимости от региона. Есть формула расчета теплоотдачи регистров отопления. Он включает в себя следующие значения:

• длина теплообменника в метрах;
• внутреннее сечение в метрах;
• коэффициент теплопроводности металла;
• дельта температур подачи и обратки;
• число «П».

Чтобы определить теплоотдачу нужно перемножить все составляющие расчета. Конечно же, из этой формулы можно отдельно определить каждое из вышеуказанных значений. Так, зная квадратуру помещения можно определить, какие габариты должны быть у конструкции. Зачастую самодельные регистры для отопления изготавливаются из подручных материалов, поэтому выбирать некоторые параметры нет возможности. Приходится подгонять всю конструкции под уже имеющиеся характеристики, при этом не стоит забывать о функциональности теплообменника.

Например, по формуле получили значение в пять метров. Значит, для отопления подходит как одна пятиметровая труба по периметру, так и несколько отрезков, сумма длины которых будет составлять те же пять метров. Суть в том чтобы сохранялась площадь теплообмена.

Есть два метода размещения основных (толстых) труб:

В принципе при изготовлении разницы нет. Если взять горизонтальную конструкцию и повернуть на 90 градусов по часовой стрелке, получится вертикальный теплообменник. Это будет иметь значение при установке на контур.

Вот и вся разница между вертикальным и горизонтальным регистром

Помимо этого крепление регистров отопления осуществляется специальными перемычками. Таких перемычек может быть одна или две. Также соединение горизонтальных участков может осуществляться муфтами того же диаметра, которые ввариваются в торец. Это так называемые змеевиковые регистры. Можно выбирать любой метод сборки регистра отопления из труб своими руками, главное, чтобы хватило навыков для его исполнения.

Отзывы про инфракрасное отопление можно прочитать тут.

Чтобы не усложнять процесс изготовления регистра, будем использовать схему соединения горизонтальных участков двумя патрубками. Регистр отопления, чертеж:

Чертеж регистра отопления

Для работы нам понадобится:

• три одинаковых отрезка трубы;
• четыре соединительных патрубка;
• шесть заглушек.

Расстояние между трубами регистра отопления может быть и большим, но никак не меньшим. При этом если используются трубы большого диаметра, расстояние меду ними определяется по формуле: диаметр х 1,5. Такое расстояния является оптимальным. Следующий этап – это сварка.

Читать также: Как лучше щипать гусей

Теплоотдача регистров отопления из гладких труб. Расчет в Excel.

Регистр отопления из четырех гладких труб и схема движения теплоносителя показаны на рисунке, представленном ниже.

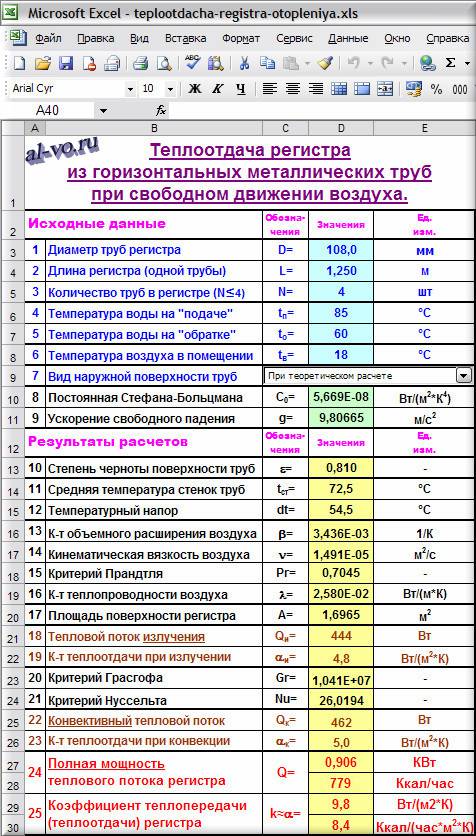

Включаем компьютер, MS Office и начинаем расчет в Excel.

Исходные данные:

Исходных данных не много, они понятны и просты.

1. Диаметр труб D в мм заносим

в ячейку D3: 108,0

2. Длину регистра (одной трубы) L в м записываем

в ячейку D4: 1,250

3. Количество труб в регистре N в штуках пишем

4. Температуру воды на «подаче» t_п в °C заносим

5. Температуру воды на «обратке» t_о в °C пишем

6. Температуру воздуха в помещении t_в в °C вводим

7. Вид наружной поверхности труб выбираем из выпадающего списка

в объединенных ячейках C9D9E9: «При теоретическом расчете»

8. Постоянную Стефана-Больцмана C в Вт/(м 2 *К 4 ) заносим

в ячейку D10: 0,00000005669

9. Значение ускорения свободного падения g в м/с 2 вписываем

в ячейку D11: 9,80665

Меняя исходные данные можно смоделировать любую «температурную ситуацию» для любого типоразмера регистра отопления!

Теплоотдача просто одиночной горизонтальной трубы также может легко быть посчитанной по этой программе! Для этого достаточно указать количество труб в регистре отопления равное единице (N=1).

Результаты расчетов:

10. Степень черноты излучающих поверхностей труб ε автоматически определяется по выбранному виду наружной поверхности

в ячейке D13: =ИНДЕКС(H5:H31;G2) =0,810

В базе данных, расположенной на одном листе с программой расчета, для выбора представлены 27 видов наружных поверхностей труб и их степени черноты. (Смотри в файле для скачивания в конце статьи.)

11. Среднюю температуру стенок труб t_ст в °C вычисляем

в ячейке D14: =(D6+D7)/2 =72,5

12. Температурный напор dt в °C рассчитываем

в ячейке D15: =D14-D8 =54,5

13. Коэффициент объемного расширения воздуха β в 1/K определяем

в ячейке D16: =1/(D8+273) =0,003436

14. Кинематическую вязкость воздуха ν в м 2 /с вычисляем

в ячейке D17: =0,0000000001192*D8^2+0,000000086895*D8+0,000013306 =0,00001491

15. Критерий Прандтля Pr определяем

в ячейке D18: =0,00000073*D8^2-0,00028085*D8+0,70934 =0,7045

16 . Коэффициент теплопроводности воздуха λ рассчитываем

в ячейке D19: =-0,000000022042*D8^2+0,0000793717*D8+0,0243834 =0,02580

17. Площадь теплоотдающих поверхностей труб регистра A в м 2 определяем

в ячейке D20: =ПИ()*D3/1000*D4*D5 =1,6965

18. Тепловой поток излучения с поверхностей труб регистра отопления Q_и в Вт вычисляем

в ячейке D21: =D10*D13*D20*((D14+273)^4- (D8+273)^4)*0,93^(D5-1) =444

19. Коэффициент теплоотдачи при излучении α_и в Вт/(м 2 *К) рассчитываем

в ячейке D22: =D21/(D15*D20) =4,8

20. Критерий Грасгофа Gr вычисляем

в ячейке D23: =D11*D16*(D3/1000)^3*D15/D17^2 =10410000

21. Критерий Нуссельта Nu находим

в ячейке D24: =0,5*(D23*D18)^0,25 =26,0194

22. Конвективную составляющую теплового потока Q_к в Вт вычисляем

в ячейке D25: =D26*D20*D15 =462

23. А коэффициент теплоотдачи при конвекции α_к в Вт/(м 2 *К) определяем соответственно

в ячейке D26: =D24*D19/(D3/1000)*0,93^(D5-1) =5,0

24. Полную мощность теплового потока регистра отопления Q в Вт и Ккал/час считаем соответственно

в ячейке D27: =D21+D25 =906

и в ячейке D28: =D27*0,85985 =779

25. Коэффициент теплоотдачи от поверхностей регистра отопления воздуху α в Вт/(м2*К) и Ккал/(час*м2*К) находим соответственно

в ячейке D29: =D22+D26 =9,8

и в ячейке D30: =D29*0,85985 =8,4

На этом расчет в Excel завершен. Теплоотдача регистра отопления из труб найдена!

Расчеты многократно подтверждены практикой!

Расчет регистров отопления

Чтобы в доме не было холодно и отопление равномерно прогревало все помещения, важно рассчитать количество регистров для каждого помещения. Для покупных приборов их мощность смотрят в паспорте и рассчитывают количество приборов, для самодельных трубчатых нагревателей длину труб придется определить самому

Вычисление необходимой тепловой мощности для обогрева помещения

Если ваш дом построен по проекту, то данные о необходимой мощности отопительных приборов имеются в документах — надо их найти и использовать.

Если проекта инженерных систем нет, то пользуются традиционными приближенными данными по потерям тепла:

• 100 Вт на 1 м² площади помещения с одной наружной стеной и одним окном.
• 120 Вт на 1 м² площади помещения с двумя наружными стенами и одним окном.
• 130 Вт на 1 м² площади помещения с двумя наружными стенами и двумя окнами.

Считают суммарные потери тепла, полученную мощность увеличивают на 20% (умножают на 1,2) и получают общую мощность всех отопительных приборов. В северных районах России желательно увеличить получившуюся мощность еще процентов на 20.

Мощность приборов в каждой комнате считают, исходя из вышеприведенных данных (теплопотери комнаты умножить на 1,2).

Точный способ расчета тепловых потерь дома очень сложен и применяется проектными организациями.

Вычисление тепловой мощности регистра

Количество тепла (Вт), поступающее от трубы в комнату, определяется по формуле:

где:

• K — коэффициент теплопередачи, Вт/(м2 · 0С), принимается в зависимости от материала трубы и параметров теплоносителя.
• F — площадь поверхности, м2, рассчитываемая как произведение π·d·l.
• где π = 3,14, а d и l — диаметр и длина трубы соответственно, м.

∆t — разница температур, 0С, определяемая в свою очередь по формуле:

• Где: t1 и t2 — температуры на входе в котел и выходе из него соответственно.
• tк — температура в отапливаемой комнате.
• 0,9 — понижающий коэффициент для многорядного прибора.

Для стальной конструкции коэффициент теплопередачи к воздуху равен 11,3 Вт/(м2 · 0С). Для многорядного регистра принимается понижающий коэффициент 0,9 на каждый ряд.

Для расчетов можно использовать калькулятор расчета — их много в интернете, но вручную надежнее.

Теплоотдача регистров из гладких труб. Таблица

Значения коэффициентов теплопередачи для стальных гладкотрубных регистров приведены в таблице.

В частных домах разницу температур обычно 60-70 °С.

Как рассчитать нужное количество секций регистра

Количество покупных регистров определяют, поделив необходимую мощность на паспортную мощность прибора.

Для самодельных регистров делят необходимую мощность в каждом помещении на теплоотдачу одного погонного метра используемых труб. Получается необходимая суммарная длина труб. Затем эту длину распределяют между приборами, поделив на число труб — получают их длину. Тут возможны варианты — может быть несколько коротких приборов или один длинный.

Какие еще параметры следует учесть

Если возникает необходимость увеличения мощности прибора, то надо увеличивать длину труб, а не их диаметр. Эффективность системы с увеличением диаметра труб падает.

Если в системе применяется масло или антифриз, следует учесть, что они имеют меньшую теплоемкость, чем вода. При их применении отопительные приборы должны иметь большую площадь, чем приборы в водяной системе.

Как увеличить теплоотдачу трубы отопления своими руками

Расчёт теплоотдачи трубы требуется при проектировании отопления, и нужен, чтобы понять, какой объём тепла потребуется, чтобы прогреть помещения и, сколько времени на это уйдёт. Если монтаж производится не по типовым проектам, то такой расчёт необходим.

Для каких систем нужен расчёт?

Коэффициент теплоотдачи считается для тёплого пола. Всё реже эта система делается из стальных труб, но если в качестве теплоносителей выбраны изделия из этого материала, то произвести расчёт необходимо. Змеевик – ещё одна система, при монтаже которой необходимо учесть коэффициент отдачи тепла.

Радиатор из стальных труб

Регистры – представлены в виде толстых труб, соединённых перемычками. Теплоотдача 1 метра такой конструкции в среднем – 550 Вт. Диаметр же колеблется в пределах от 32 до 219 мм. Сваривается конструкция так, чтобы не было взаимного подогрева элементов. Тогда теплоотдача увеличивается. Если грамотно собрать регистры, то можно получить хороший прибор обогрева помещения – надёжный и долговечный.

Как оптимизировать теплоотдачу стальной трубы?

В процессе проектирования перед специалистами встаёт вопрос, как уменьшить или увеличить теплоотдачу 1 м. стальной трубы. Для увеличения требуется изменить инфракрасное излучение в большую сторону. Делается это посредством краски. Красный цвет повышает теплоотдачу. Лучше, если краска матовая.

Другой подход – установить оребрение. Оно монтируется снаружи. Это позволит увеличить площадь теплоотдачи.

В каких же случаях требуется параметр уменьшить? Необходимость возникает при оптимизации участка трубопровода, расположенного вне жилой зоны. Тогда специалисты рекомендуют утеплить участок – изолировать его от внешней среды. Делается это посредством пенопласта, специальных оболочек, которые производятся из особого вспененного полиэтилена. Нередко используется и минеральная вата.

Производим расчёт

Формула, по которой считается теплоотдача следующая:

• К – коэффициент теплопроводности стали;
• Q – коэффициент теплоотдачи, Вт;
• F – площадь участка трубы, для которого производится расчёт, м 2 dT – величина напора температуры (сумма первичной и конечной температур с учётом комнатной температуры), ° C.

Коэффициент теплопроводности K выбирается с учётом площади изделия. Зависит его величина и от количества ниток, проложенных в помещениях. В среднем величина коэффициента лежит в пределах 8-12,5.

dT называется также температурным напором. Чтобы параметр высчитать, нужно сложить температуру, которая была на выходе из котла, с температурой, которая зафиксирована на входе в котёл. Полученное значение умножается на 0,5 (или делится на 2). Из этого значения вычитается комнатная температура.

Если стальная труба изолирована, то полученное значение умножается на КПД теплоизоляционного материала. Он отражает процент тепла, который был отдан при прохождении теплоносителя.

Рассчитываем отдачу для 1 м. изделия

Посчитать теплоотдачу 1 м. трубы, выполненной из стали, просто. У нас есть формула, осталось подставить значения.

Q = 0,047*10*60 = 28 Вт.

• К = 0.047, коэффициент теплоотдачи;
• F = 10 м 2. площадь трубы;
• dT = 60° С, температурный напор.

Об этом стоит помнить

Хотите сделать систему отопления грамотно? Не стоит подбирать трубы на глазок. Расчёты теплоотдачи помогут оптимизировать траты на строительство. При этом можно получить хорошую отопительную систему, которая прослужит долгие годы.

Увеличение теплоотдачи отопительной магистрали

Изучая способы эффективного обогрева помещений различных типов, владельцы задаются вопросом о том, как увеличить теплоотдачу трубы отопления. Главное в этом – отношение объема трубы ко всей площади ее поверхности.

Полученные показатели помогут правильно сделать все расчеты и не допустить ошибок. Кроме того, данный вопрос следует поднимать еще во время строительных работ, поскольку в готовом объекте решить этот вопрос сложнее.

Что представляют собой регистры отопления и их виды

Приборы теплообмена, состоящие из трубы с гладкими стенками, – называются регистры отопления. Устройства представляют собой комплекс трубопроводов, объединенных параллельно с вертикальным или горизонтальным расположением, – тут все зависит от предпочтений хозяина и удобства монтажа.

Циркуляция теплоносителя поочередная, вода проходит по трубам, направление транспортировки задается подключением подающей и обратной магистрали. При формировании сети с параллельным течением воды коллекторы ввариваются в сеть с двух сторон, в этом случае теплоноситель движется в каждую трубу по отдельности.

Фабричные или самодельные регистры отопления из стальных труб считаются мощными агрегатами, применяются для систем в промышленных, производственных помещениях, однако компактные устройства вполне пригодны для использования в условиях частного дома или квартиры.

Разновидности отопительных регистров

Отопительные регистры представляют собой группу трубопроводов, расположенных параллельно друг другу и сообщающихся между собой. Они могут отличаться по материалу, по форме и конструктивному исполнению.

Материалы для изготовления

Чаще всего регистры отопления изготавливаются из гладких стальных труб по ГОСТ 3262-75 или ГОСТ 10704-91. Применение электросварных труб предпочтительнее из-за способности выдерживать более высокое давление. Тем не менее, на практике довольно распространены также водогазопроводные трубы, которые эксплуатируются не менее успешно. Такие отопительные приборы спокойно выдерживают всевозможные механические повреждения и нагрузки, а также работу с любым теплоносителем.

Существуют еще модели из нержавеющей стали. Их устанавливают в помещениях с повышенными требованиями к эстетичности и долговечности. В связи с повышенной стоимостью применение регистров из нержавеющей стали наиболее оправдано в ванных комнатах. Высокая стойкость к коррозии и разнообразие конфигураций полотенцесушителей из нержавеющей стали позволяют применять их даже в самых современных интерьерах санузлов.

Более эффективными с точки зрения теплоотдачи являются алюминиевые и биметаллические регистры. Они отличаются легкостью и эстетичностью, прекрасно работают в системах индивидуального отопления с хорошо организованной водоподготовкой. В остальных случаях низкое качество теплоносителя приводит к быстрому выходу приборов из строя.

Иногда можно встретить регистры из меди. Обычно их применяют в системах, где основная разводка медная. С ними удобно работать, они весьма симпатичны и долговечны. Кроме того, теплопроводность меди примерно в 8 раз выше, чем стали, что позволяет значительно уменьшить размер нагревательной поверхности. Общий недостаток всех приборов из цветных металлов – чувствительность к условиям эксплуатации – ограничивает сферу применения медных регистров.

Конструктивное исполнение

Наиболее характерные конструкции традиционных стальных регистров можно разделить на 2 типа:

• Секционные;
• Змеевиковые.

Для первого свойственно горизонтальное расположение трубопроводов и применение вертикальных узких перемычек между ними. Второй предусматривает использование прямых и дугообразных элементов одного диаметра, которые соединяются змейкой с помощью сварки. При использовании нержавейки или цветных металлов трубы просто изгибаются для придания требуемой конфигурации.

Существует три варианта исполнения присоединительных патрубков:

• Резьбовой;
• Фланцевый;
• Под сварку.

Они могут располагаться как с одной стороны прибора, так и с разных. Выход теплоносителя предусматривается под подачей или по диагонали от нее. Иногда встречается нижнее подключение магистралей, но в этом случае существенно снижается теплоотдача.

В секционных регистрах выделяют 2 вида соединений в зависимости от способа расстановки перемычек:

• «Нитка»;
• «Колонка».

Регистры из гладких труб могут использоваться как регистры основной системы отопления или как отдельные обогреватели. Для автономной работы внутрь прибора устанавливается ТЭН необходимой мощности и выполняется подключение к сети. В качестве теплоносителя для переносных электрических регистров из стали часто используют антифриз или масло, т.к. оно не замерзает при хранении либо аварийном отключении электроэнергии.

При использовании отдельно от общей системы отопления обязательно дополнительное размещение расширительного бачка  в верхней части прибора. Это позволяет избежать повышения давления вследствие увеличения объема при нагреве. Размер емкости подбирается, исходя из возможности вместить около 10 % общего количества жидкости в нагревателе.

Для автономного использования регистра из стальных труб к нему привариваются ножки высотой 200 – 250 мм. Если же прибор является частью контура отопления, его перемещение не планируется и стены достаточно крепкие, то используется стационарное крепление с помощью кронштейнов. Иногда для очень массивных регистров применяют комбинированный вариант установки, т.е. прибор ставится на стойки и дополнительно фиксируется на стене.

Область применения

В настоящее время водяные регистры отопления по большей части применяются на производствах (мастерские, цеха, складские помещения, ангары и другие строения с большими площадями). Большой объем теплоносителя и крупные габариты позволяют регистрам эффективно отапливать такие помещения.

Использование отопительных регистров в промышленных зданиях обеспечивает наиболее оптимальный КПД системы отопления. В сравнении с чугунными или стальными батареями. регистры характеризуются лучшей гидравликой и теплоотдачей. Относительно невысокая стоимость их изготовления снижает затраты на установку всей заводской системы отопления. Помимо этого, они не дороги в эксплуатации.

Также регистры рекомендованы к использованию в помещениях с высокими требованиями к санитарной безопасности (медицинские учреждения, детские сады и т.д.). Приборы легко отмываются от грязи и пыли.

Несмотря на это, понятие экономичность не относится к данному виду отопительных приборов. Как уже было отмечено выше, для нагрева большого объема теплоносителя требуется множество энергии.

Регистры наиболее подходят для отопления производственных помещений.

Отопительные регистры из стальных электросварных труб могут использоваться как в однотрубных, так и в двухтрубных отопительных системах с принудительной или самотечной циркуляцией теплоносителя (на основе воды или пара).

Примечание! По причине большого объема теплоносителя, для нагрева которого требуется потратить множество топлива, использование регистров отопления могут себе позволить только предприятия, но никак не владельцы частных домов, для которых важна экономичность отопительной системы.
