Как правильно произвести установку, подключение и запуск насосной станции?

Правила установки оборудования

Для работы оборудование обязательное условие наличие электропитание. Необходимо провести линию туда, где будет установлена станция желательно чтобы ваша точка подключения (розетка) имела степень защиты не менее IP44.

Для дома, с круглогодичным проживанием, рассмотрим оптимальные схемы установки автоматической насосной станции водоснабжения. Для этого существует еще ряд критериев, которые необходимо учитывать перед установкой оборудования:

• Место где будет установлено.
• И как будет использоваться.

Если планируется эксплуатация в зимнее время, то помещение где будет устанавливаться станция, должно быть утеплено, иметь вентиляцию. Независимо от места установки температура в помещении должна быть не ниже +5 градусов.

На оборудование не должны сказываться перепады температуры, заморозки, помещение должно проветриваться, так как и скопление конденсата также плохо сказывается на эксплуатации.

Также можно сделать кессон — это небольшое сооружение для насосного оборудования в котором делается гидроизоляция, утепляется, стены обшиваются звукоизоляционными материалами.

Под кессон роется в земле углубление до 2,5 метров, где и монтируется насосная станция. Это хороший вариант установки станции водоснабжения — оборудование находится ниже уровня промерзания грунта, внутри установки будет постоянно поддерживаться плюсовая температура.

Если осуществляется скважинный забор воды, то обсадную трубу срезают немного выше, чем дно кессона. В скважинную трубу опускается насос, который поднимает воду в гидроаккумулятор.

Трубы укладывают в траншеи ниже глубины промерзания грунта в этом регионе, так же для уменьшения глубины траншеи можно произвести утепление труб что позволит меньше копать

Для насосной станции независимо от места установки делается жесткое основание обратите внимание, основание должно быть выше уровня пола. Когда оборудование установлено в доме это вызывает проблему шума от работающей  станции

Как тогда установить станцию водоснабжения если двигатель насоса сильно шумит предлагается рассмотреть два варианта:

Когда оборудование установлено в доме это вызывает проблему шума от работающей  станции. Как тогда установить станцию водоснабжения если двигатель насоса сильно шумит предлагается рассмотреть два варианта:

установить виброгасящие опоры;

сделать звукоизоляционный короб.

Если планируется сезонное использование, к примеру, для полива или в доме где нет круглогодичного проживания тогда тут все просто.

Можно устраивать небольшой короб, который надо немного прикопать, сделать навес там куда устанавливается оборудование, если есть какое-то помещение, например сарай то можно поставить и туда, но не забывайте про вентиляцию и основание.

Подключение насосной станции

Выбрать оборудование и место для установки — это пол дела. Еще надо правильно все связать в систему — источник воды, станцию и потребителей. Точная схема подключения насосной станции зависит от выбранного места. Но в любом случае есть:

• Всасывающий трубопровод, который опускается в скважину или колодец. Он идет до насосной станции.
• Сама станция.
• Трубопровод, идущий к потребителям.

Все это так, только схемы обвязки в зависимости от обстоятельств будут меняться. Рассмотрим наиболее распространенные случаи.

Водоснабжение из колодца для постоянного проживания

Если станция ставится в доме или в кессоне где-то на пути к дому, схема подключения одинакова. На подающем трубопроводе, опущенном в колодец или скважину устанавливается фильтр (чаще всего — обычный сетчатый), после него ставится обратный клапан, затем уже идет труба. Зачем фильтр — понятно — для защиты от механических примесей. Обратный клапан нужен для того, чтобы при отключении насоса вода под собственным весом не стекала обратно. Тогда насос будет включаться реже (дольше прослужит).

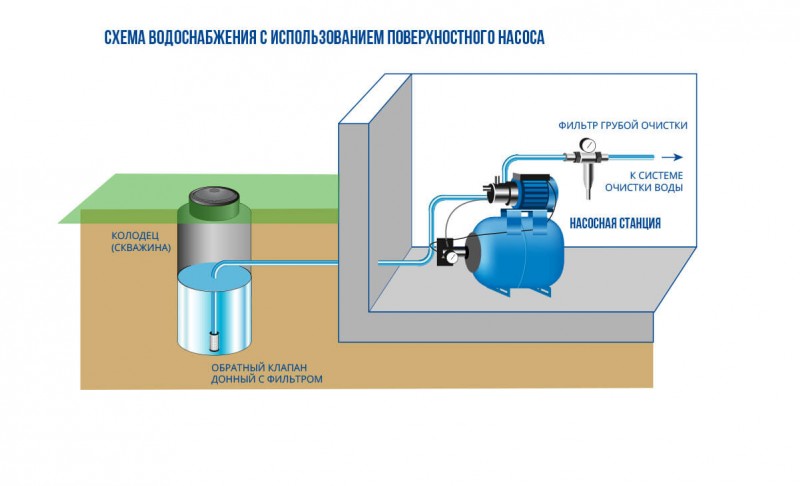

Схема установки насосной станции в доме

Труба выводится через стену колодца на глубине чуть ниже уровня промерзания грунта. Далее идет в траншее на той же глубине. При прокладке траншеи ее надо делать прямой — чем меньше поворотов, тем меньше падение давления, а значит, с большей глубины можно качать воду.

Для уверенности, можно трубопровод утеплить (сверху уложить листы пенополистирола, а потом засыпать песком, а после — грунтом).

Вариант прохода не через фундамент — необходим обогрев и серьезное утепление

При входе в дом подающая труба проходит через фундамент (место прохода тоже утеплить), в доме уже может подниматься к месту установки насосной станции.

Этот способ установки насосной станции хорош тем, что если все сделано верно, работает система без проблем. Неудобство в том, что требуется копать траншеи, а также выводить/вводить трубопровод через стенки а также в том, что при появлении течи локализовать повреждение сложно. Для минимизации шансов появления течи берите проверенные качественные трубы, укладывайте целый кусок без соединений. Если соединение есть, сделать желательно смотровой колодец.

Детальная схема обвязки насосной станции при подключении к колодцу или скважине

Также есть способ уменьшения объема земляных работ: проложить трубопровод выше, но хорошо его утеплить и дополнительно использовать греющий кабель. Это может быть единственным выходом, если на участке высокий уровень подземных вод.

Есть еще один важный момент — крышка колодца должна быть утеплена, так же как и кольца снаружи до глубины промерзания. Просто участок трубопровода от зеркала воды до вывода в стену не должен замерзать. Для этого и требуются меры по утеплению.

Подключение насосной станции к водопроводу

Часто насосную станцию ставят для повышения давления в водопроводе при централизованном водоснабжении. В этом случае на вход станции подключается водопроводная труба (тоже через фильтр и обратный клапан), а выход идет на потребителей.

Схема подключения насосной станции к водопроводу

На входе желательно поставить запорный кран (шаровый) чтобы при необходимости можно было отключить вашу систему (для ремонта, например). Второй запорный кран — перед насосной станцией — нужен для ремонта трубопровода или самого оборудования. Тогда на выходе тоже имеет смысл поставить шаровый кран — чтобы при необходимости отсечь потребителей и не сливать воду из труб.

Подключение к скважине

Если глубины всасывания насосной станции для скважины достаточно, подключение ничем не отличается. Разве только тем, что трубопровод выходит в том месте, где заканчивается обсадная труба. Тут обычно устраивают приямок-кессон, тут же можно и насосную станцию поставить.

Установка насосной станции: схема подключения к скважине

Как и во всех предыдущих схемах на конце трубы устанавливается фильтр и обратный клапан. На входе можно через тройник поставить заливной кран. Он понадобится при первом пуске.

Основное отличие такого способа установки в том, что трубопровод до дома идет фактически по поверхности или закопан на небольшую глубину (не у всех сделан приямок ниже глубины промерзания). Если насосная станция установлена на даче ничего страшного, на зиму оборудование обычно убирают. Но если водопровод планируется использовать и зимой, его надо подогревать (греющим кабелем) и утеплять. Иначе работать не будет.

https://youtube.com/watch?v=_d3RXbFArls

Принцип работы напорного оборудования

Установки эжекторного типа более мощные

Установленная на поверхности станция предназначена для подачи жидкости с источников на небольшой глубине: до 8–9 метров. Напорное оборудование не надо погружать в воду.

Работает поверхностный насос по такому принципу:

1. Расширительный бак либо гидравлический аккумулятор, подсоединенный к насосу, за счет конструкции заполняется водой до установленного уровня.
2. Автоматика выключает помпу после того, как жидкость дойдет до определенной отметки. Водозабор прекращается.
3. При понижении уровня жидкости в накопителе автоматика включает насос, и он наполняет гидравлический аккумулятор.

Принцип действия основан на том, что в части всасывающего шланга, не опущенного в жидкость, создается разрежение. Вода поднимается по водоводу из-за различия показателей давления между его концами.

Монтаж самой установки не составляет трудностей. Для этого нужно лишь внимательно изучить приложенное руководство и соединить детали друг с другом. Схема монтажа на нужном месте и подключения к скважине сложнее.

Как подключить насосную станцию?

К выходу агрегата с помощью футорки крепят шаровый кран. Забор воды они могут осуществлять с любой глубины и даже при значительном удалении источника воды от здания.
При эксплуатации погружного насоса потребуется лишь труба и обратный клапан — в нем уже имеется фильтр данного типа.
Если используется погружной скважинный насос, понадобятся только обратный клапан и труба, а фильтр грубой очистки уже есть в его конструкции. На нижний выход эжектора монтируем фильтр грубой очистки из пропиленовой сетки.
Далее идет ввод труб в место установки системы. Обеспечивает некоторый зависит от емкости гидробака запас воды и ее подачу даже при отключении электроснабжения.
Основные схемы установки и подключения При сборке водопроводной системы могут применяться различные схемы подключения насосных станций в частном доме. После достижения гидроаккумулятором необходимых показателей, бак подключается к системе и включается. Если вам не хватает всего метра до того, чтобы можно было поставить обычное оборудование, можно поставить станцию в колодце или над скважиной.

Установка насосной станции в обустроенном на улице павильоне оградит от главного недостатка этого вида оборудования — шума во время работы Определившись с местом установки станции насосного оборудования, приступают к ее монтажу. Без водопроводной системы невозможно полноценное круглосуточное проживание в доме.

Сквозь прямое колено просовываются пластиковые трубопроводы, которые ведут к эжекторному узлу в завершение пространство между трубопроводами и внутренней частью колена допускается заполнять монтажной пеной. Канализационная труба служит защитным слоем.

В вырытую траншею укладывается трубопровод. Тем самым стабилизируя давление; Насосная система оснащена узлом управления для определения показателей, когда требуется включить и выключить оборудование.
Подключаем насосную станцию к скважине и закачиваем воду

Бытовые насосные станции

коттеджах

• самовсасывающие;
• автоматические.

В состав этого вида бытовых насосных станций входят:

• насос;
• гидроаккумулятор с мембранным баком;
• реле давления.

Автоматические насосные станции

В таких насосных станциях отсутствует мембранный бак. Напор воды контролируется при помощи электроники. Отдельно выполняется монтаж необходимых датчиков. Это позволяет сделать работу насоса более безопасной. Насос имеет достаточно компактные размеры.

Коротко работу автоматической насосной станции описывают так: насос поставляет предварительно закачанную им воду в гидроаккумулятор и отключается. Выкачанную воду используют до тех пор, пока давление в аккумуляторе не опустится до некого фиксированного уровня. В этот момент реле давления подается сигнал насосу, происходит его включение, и процесс снова повторяется.

Свежие записи
Бензопила или электропила — что выбрать для сада?4 ошибки при выращивании томатов в горшках, которые совершают почти все хозяйкиСекреты выращивания рассады от японцев, которые очень трепетно относятся к земле

Также все насосные станции подразделяют на 3 вида:

Вихревые

Давление в таких станциях образуется при помощи создания большого количества вихрей. Они образуются благодаря работе лопастного колеса. Минус этого вида станций в том, что для их запуска требуется изначальное давление. Такие насосы отличаются чувствительностью к колебаниям атмосферного давления, поэтому их установку выполняют в закрытом помещении.

Центробежные

Именно благодаря центробежному колесу создается нужное давление в центробежных насосных станциях. Это давление и поднимает вверх воду даже с очень большой глубины. Обычно этот вид станции используется для скважин. Эта станция сможет выдержать температурные колебания той воды, которую подает.

Канализационные насосные станции (КНС)

Такие установки считаются довольно громоздким. Они состоят из корпуса, а в его состав входит несколько насосов, датчики и трубопроводы. Как правило, вполне достаточно бывает и самотечной канализации. Цена насосной станции зависит от комплектации и бренда ее производителя.

Популярные марки

Наиболее популярные сегодня насосные станции водоснабжения для частного дома Джилекс Джамбо. Они имеют невысокие цены, качество — неплохое. Выпускаются с насосами из чугуна (буква «Ч» в маркировке), полипропилена (стоит «П»), и нержавейки («Н»). Еще в маркировке стоят цифры: «Джамбо 70-/50 П — 24. Расшифровывается это так:  70/50 — максимальный расход воды 70 литров в минуту (производительность), напор — 50 метров, П — корпус из полипропилена, а цифра 24 — объем гидроаккумулятора.

Насосные станции водоснабжения для частного дома Джилекс внешне похожи на агрегаты других производителей

Цена насосной станции для водоснабжения дома Джилекс стартует от 100$ (мини варианты с небольшой мощностью и для небольшого расхода в полипропиленовом корпусе). Самый дорогостоящий агрегат с корпусом из нержавейки стоит порядка 350$. Есть еще варианты со скважинным погружным насосом. Они могут поднимать воду с глубины до 30 метров, расход  до 1100 литров в час. Такие установки стоят от 450-500$.

У насосных станциий Джилекс есть требования при установке: диаметр всасывающего трубопровода должен быть не меньше диаметра входного отверстия.  Если же вода поднимается с глубины большей 4 метров и при этом от источника воды до дома расстояние больше 20 метров, диаметр трубы, опускаемой с колодец или скважину должен быть больше диаметра входного отверстия. Это нужно учесть при монтаже системы и обвязке насосной станции.

Отзывы о ДЖИЛЕКС ДЖАМБО 60/35П-24 (в пластиковом корпусе, стоимость 130$) вы можете увидеть на фото ниже. Это часть впечатлений, оставленных владельцами на торгующем сайте.

Отзывы о насосной станции для воды ДЖИЛЕКС ДЖАМБО 60/35П-24 (чтобы увеличить размер картинки, щелкните по ней правой клавишей мышки)

Хорошо работают при водоснабжении дома насосные станции Grundfos (Грундфос). Их корпус сделан из хромированной стали, гидроаккумуляторы на 24 и 50 литров. Работают тихо и надежно, обеспечивают стабильное давление в системе. Единственный недостаток: на рынок России не поставляются запчасти. Если, вдруг, что-то сломалось, «родных» элементов вы не найдете. Но сказать нужно, что агрегаты ломаются нечасто.

Цены на насосные станции с поверхностными насосами стартуют от 250$ (мощность 0,85 кВт, глубина всасывания до 8 м, производительность до 3600 литров/час, высота 47 м). Более производительный агрегат (4500 литров/час с большей мощностью 1,5кВт)  того же класса стоит в два раза дороже — примерно 500$. Отзывы о работе представлены в формате фото, которое сделано на сайте одного из магазинов.

Отзывы о насосных станциях Grundfos для водоснабжение дома или дачи (чтобы увеличить размер картинки, щелкните по ней правой клавишей мышки)

Серия насосных станций Grundfos с корпусами насосов из нержавейки имеет большую стоимость, но они также имеют защиту от холостого хода, перегрева, охлаждение — водяное. Цены на эти установки — от 450$. Модификации со скважинными насосами еще более дорогие — от 1200 $.

Неплохо зарекомендовали себя насосные станции водоснабжения для дома Wilo (Вило). Это более серьезная техника для обеспечения большого расхода: на каждой из станций может стоять до четырех нормально всасывающих насосов. Корпус сделан из оцинкованной стали, соединительные патрубки — из нержавеющей стали. Управление — программируемый процессор, сенсорная панель управления. Производительность насосов регулируется плавно, что позволяет обеспечить стабильное давление в системе. Оборудование солидное, но и цены тоже — порядка 1000-1300$.

Насосные станции Wilo подходят для водоснабжения большого дома со значительным расходом. Это оборудование относится к классу профессиональных

Как сделать автономное водоснабжение в доме, подключенном к централизованному водопроводу, при плохом давлении или обеспечить себя на постоянной основе при почасовой подаче воды, смотрите  в следующем видео. И все это при помощи насосной станции и емкости для хранения воды.

ПНД трубы – альтернатива стальной магистрали

Подробнее остановимся на трубах, соединяющих погружное оборудование и поверхностный центробежный насос.

При выборе труб для наружного водопровода необходимо ориентироваться на такие факторы, как:

• удобная транспортировка;
• легкий монтаж, не требующий узко квалификационных знаний;
• прочность, устойчивость к истиранию;
• эластичность и деформация формы без потери функциональных качеств;
• нетоксичность, безопасность для перемещения питьевой воды.

Всем перечисленным требованиям отвечают трубы из полиэтилена низкого давления. В отличие от металлических аналогов, они со временем не разрушаются от коррозии. Средний срок службы труб ПНД – 50 лет.

Одно из преимуществ труб ПНД – наличие комплекта разнообразных фитингов подходящего стандарта (муфт, заглушек, переходников) для быстрого и несложного монтажа

Рекомендуем приобретать только качественный промаркированный товар, с указанием на внешней части следующих данных:

• сорт;
• внешний диаметр;
• толщина стенки;
• номинальное и максимальное давление.

На трубе, которая необходима для прокладки напорной магистрали от скважины, возможно указание назначения – «питьевая». Для применения на даче подойдут изделия с диаметром 32 мм и толщиной стенки 2,4 мм. Синяя полоса свидетельствует о том, что трубы предназначены для перекачки воды (желтая – для транспортировки газа).

Водопроводная сеть сложной конструкции имеет отводы (например, для обеспечения полива сада или водоснабжения бани). Для контроля за точками соединений труб устраивают смотровые колодцы из кирпича, бетона или пластика

Узлы насосной станции

Для организации водозабора из индивидуального колодезного источника, используются насосная станция или погружной насос для колодца. Выбор и применение каждого из устройств обусловлены физическими параметрами емкости.

Чтобы организовать автоматический режим водной подачи, избежать гидроударов в магистрали при включении электронасоса и обеспечить контроль над физическим давлением, вместе с погружным или поверхностным насосом используют дополнительные элементы. В водяной насосной станции их собирают на каркасе, жестко соединяя между собой, ее основные узлы:

Поверхностный электронасос. Типовой электронасос, используемый в насосной станции, представляет собой электродвигатель в закрытом корпусе, на валу которого расположено центробежное или вихревое рабочее колесо. При вращении оно всасывает воду, поступающую через входное фронтальное отверстие, и придает ей кинетическую энергию, выталкивая через боковой выходной патрубок.

Гидроаккумулятор. Включает в себя металлический бак различного объема, внутри которого помещена грушевидная резиновая мембрана. При наполнении резервуара водой работающим электронасосом мембранная груша расширяется, а после включения кранов при водозаборе эластичная оболочка сокращается, отдавая воду в систему с определенным давлением. Гидравлической бак предотвращает гидроудары в трубопроводе, создает запас воды, уменьшает количество циклов включения-отключения насоса, поддерживает высокий напор в на выходе сантехнических приборов.

Реле давления. Главный элемент, обеспечивающий автоматическую работу электронасоса. При закачке воды в магистраль и гидравлический бак отслеживает давление, как только оно достигает предельной величины, размыкает линию питания электронасоса с его отключением. При пользовании водой прибор реагирует на падение давления в системе — по достижении минимального показателя замыкает цепь электропитания насоса — он включается и начинает закачивать воду.

Манометр. Измерительный прибор фиксирует напорные параметры в системе, позволяет производить контроль и настройку порогов срабатывания реле давления.

Сантехническая арматура. Обычно все элементы насосной станции соединяют в единый узел с помощью пятивходового штуцера, имеющего входной и выходной патрубки, к остальным 3-м фитингам подсоединяют манометр, гидроаккумулятор с помощью гибкой подводки, и реле давления.

Понятно, что погружная насосная станция, в отличие от подводных электронасосов, не может существовать в реальности, все ее узлы монтируются на жесткий каркас и располагаются на поверхности земли, а водозабор производится опущенным в глубокий источник трубопроводом. Некоторыми отечественными производителями выпускается гибрид насосной станции для погружных вибрационных насосов, он представляют собой гидравлический бак небольшого объема, к которому прикручено реле давления и манометр.

Основные компоненты

Насосная станция для частного жилища – отличное решение для автоматизации водоснабжения из любых источников. Кроме покупки оборудования и всех необходимых материалов желательно знать, как происходит монтаж оборудования. Разные характеристики моделей позволяют обеспечивать подачу жидкости в любые точки.

Монтаж устройства с большим баком в скважинеИсточник skvagina.dp.ua

С встроенным эжектором

Имеют большой напор и могут высоко поднимать воду. Не требуется наполнять систему жидкостью. Имеют хорошие показатели производительности, надежные, но шумные, поэтому ставят в подсобном или звукоизолированном помещении. При установке учитывается уровень расположения воды и горизонтальный трубопровод.

С выносным эжектором

Забирают жидкость с большой глубины. Эжектор в воде, к нему крепят шланги. Малошумные, экономичные по потреблению электричества, но имеют небольшую эффективность.

Модель с внешним эжекторомИсточник budmir.com.ua

Погружной насос

Подключение насосной станции гарантирует забор жидкости с разной глубины и на большом отдалении источника. Характеризуется небольшим шумом, не боятся подсоса, протечек. Довольно дорогие модели. Могут использоваться только в чистой воде, желательна установка хорошей системы фильтрации, но требуется ее регулярная чистка. Для обслуживания необходимо поднимать устройство наверх.

Погружной насосИсточник prom.st

Гидроаккумулятор

Для уменьшения разрушительного эффекта монтируется гидроаккумулятор, который имеет мембранный тип. Он защищает устройство от износа, поддерживает давление, дает некоторый запас жидкости, исключает гидроудары. Это сосуд с мембраной – с одной стороны заполняется водой, а с другой находится воздух/азот. Вода накапливается в мембране, насос отключается, воздушная прослойка постоянно поддерживает требуемый напор. При уменьшении объема жидкости падает давление, включается насос. Элемент подбирается с учетом количества жильцов, мощности, точек, числа включений и давления. Если расчет произведен неправильно, насос будет часто включаться и быстро износится. Если воды много, то она будет застаиваться.

Варианты гидроаккумуляторовИсточник moikolodets.ru

Проверка автоматики

После запуска насосной станции нужно проверить, правильно ли работает автоматика. Если вы приобрели реле давления с заводскими настройками, то оно должно отключить насосное оборудование при достижении верхнего порога давления в системе, установленного на реле. После открывания крана и вытекания вод из гидробака реле давления должно снова запустить насос, когда показатель давления в системе понизится до установленного минимума. При необходимости заводские настройки можно изменить, настроив реле на нужное вам давление включения и выключения. Это делается так:

Отключаем насосное оборудование и сливаем воду из гидробака, открутив нижний кран в системе. Открываем крышку на реле давления при помощи отвертки или гаечного ключа.
Запускаем насосное оборудование, которое начнёт закачивать воду в гидробак.
Засекаем и записываем показания манометра в момент отключения насоса. Это будет верхнее давление.
Теперь открываем самый удалённый от насоса кран или тот кран, который находится на самой верхней отметке. По мере вытекания из него воды давление понизится, и насос снова запуститься. Нужно зафиксировать и записать показания манометра в момент запуска насоса. Это будет нижнее давление

Находим их разницу.
Во время тестирования необходимо обратить внимание на напор воды, текущей из самого дальнего или высшего крана в системе. Если он вас не устраивает, то давление нужно повысить

Чтобы это сделать правильно, насос нужно отключить и туже закрутить гайку на большой пружине в реле. Для уменьшения напора, наоборот, ослабляем эту гайку.
Теперь настроим разность давлений. Вы уже нашли её, отняв записанные показания манометра. Если это число равно 1,4 бар, то ничего настраивать не надо. Если найденное значение ниже, то это может привести к более частому запуску насоса и неравномерному напору, что вызовет преждевременный износ оборудования. Если значение выше, то режим работы станции будет более щадящим, но станет заметна разница между максимальным и минимальным напором. Для настройки этого параметра нужно подтянуть или ослабить гайку на малой пружине в реле. Для увеличения разности давлений гайку затягивают сильнее, а для уменьшения – ослабляют.
Когда вы отрегулировали давление, нужно снова проверить работу системы, повторив предыдущие действия. При необходимости регулировку можно повторить.

Если ваше реле давления вообще без настроек, то есть все пружины полностью ослаблены, то регулировку делают так:

1. Запускаем насос и нагнетаем давление в трубопроводе настолько, чтобы напор воды из самого дальнего или высшего в системе крана был удовлетворительным. Засекаем показания манометра и отключаем насос. Допустим, что прибор показал в этот момент давление равное 1,3 бар.
2. Отключаем питание станции и открываем крышку на реле давления. Начинаем подтягивать гайку на большой пружине. Когда раздастся щелчок замыкания контактов, вращение прекращаем.
3. Ставим на место крышку и включаем насос. Доводим давление в системе до 2,7 бар. Это значение мы получили, сложив наш показатель 1,3 бар с рекомендуемой разницей значений равной 1,4 бар.
4. Отключаем насос от сети, снимаем крышку и подтягиваем гайку на меньшей пружине. Когда контакты разомкнуться, вы услышите щелчок. В этот момент вращение нужно прекратить.
5. После наших настроек реле давления будет производить запуск насосного оборудования, когда давление в системе понизится до 1,3 бар, и отключать насос, когда давление повысится до 2,7 бар. Теперь все настройки выполнены. Крышку реле устанавливаем на место, а насосный агрегат подключаем к сети электропитания.
