Советы из жизни плотника: как починить дверную ручку с замком и без него

Как отремонтировать ручку

Уяснив себе, как разобрать ручку, надо рассмотреть, как отремонтировать отказавшую деталь на пластиковом окне. Зачастую замена не обязательна, можно привести механизм в порядок без принятия столь радикальных мер. Например, если она прокручивается, не совершая никаких действий, то, скорее всего, вышел из гнезда пруток квадратного сечения.

Для устранения этой проблемы следует выкрутить фиксирующие винты, вынуть деталь, осмотреть пруток на предмет обнаружения неизлечимых неисправностей (например, если сечение сработалось и стало совсем круглым, поможет только замена). Если пруток в порядке, надо вставить его в гнездо и зафиксировать положение винтами.

Конструкция ручки

Для того чтобы было проще разобраться с механизмом следует рассмотреть его конструкцию. Прежде всего, стоит выделить основные разновидности изделий:

• Поворотные. К этой категории относятся обычные круглые ручки и нобы с замком. Для приведения их в действие нужно провернуть рукоять по часовой стрелке или против.
• Нажимные. Они отличаются наличием рычага. Для того чтобы спрятать язычок необходимо нажать на него и сдвинуть вниз. Это наиболее широко распространенный вариант.
• Стационарные. Такие модели сегодня используются крайне редко. Они не связаны с замочным механизмом. Это скобы или кнопки просто, прикрученные шурупами к полотну.

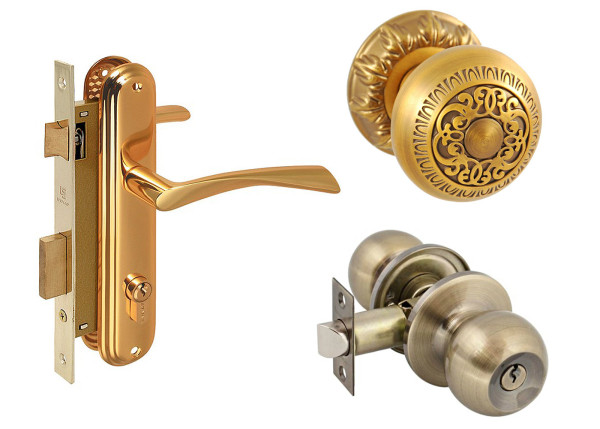

Разновидности конструкций ручек для межкомнатных дверей

Чтобы починить поломанную ручку межкомнатной двери важно также знать основные составляющие части её механизма. Базовая конструкция включает в себя следующие элементы:

• Замок. Внутренний механизм, блокирующий полотно в проеме. Его основной элемент – ригель (фалевый язычок, защелка).
• Четырехгранный штифт. Выводится наружу и приводит в движение внутреннюю часть, соединяясь с рукояткой.
• Рукоятка. Это и есть та часть ручки, которая подвергается воздействию на неё силы.
• Декоративная накладка. Маскирует крепления и придает двери приятный внешний вид.
• Ответная часть. Располагается на коробе. Это пластина, которая закрывает отверстие в раме, куда заходит фалевый язычок.

Если сломалась ручка, попробуйте разобраться с этими деталями и найти причину неполадки самостоятельно.

Схема устройства нажимной ручки с защелкой

Починка пружины

Возвратная пружина представляет собой незаменимый элемент механизма, который за счет деформации копит механическую энергию для отдачи ее в будущем. Представляет собой изогнутую проволоку или полосу из металла, в форме спирали (плоской) или цилиндра (винтовую). Имеют переменную или постоянную жесткость, крепятся к другим частях механизма концами в виде петель или под прямым углом.

Конструкция с возвратным механизмом проста и надежна, позволяет блокировать открывание створки двери при помощи подвижной защелки.

Внимание
Когда человек нажимает на дверную ручку, защелка отодвигается, а пружина, установленная внутри, сжимается (накопив в себе некоторое количество энергии). Как только процесс прекращается, пружина возвращается в первоначальное положение, как и ручка, а защелка возвращается на свое место в запорной планке.. Запас прочности, заложенный производителем, выражается в количестве нажатий

Но по причине некоторых факторов, как внешних так и внутренних (как, например, низкое качество материалов, слишком больше приложенное усилие, временной износ и тому подобное), происходит физический износ металла и пружина ломается. А, поскольку на межкомнатные замки воздействие более активное и частое, чем на замок двери входной, то и выходят их механизмы из строя чаще всех остальных

Запас прочности, заложенный производителем, выражается в количестве нажатий. Но по причине некоторых факторов, как внешних так и внутренних (как, например, низкое качество материалов, слишком больше приложенное усилие, временной износ и тому подобное), происходит физический износ металла и пружина ломается. А, поскольку на межкомнатные замки воздействие более активное и частое, чем на замок двери входной, то и выходят их механизмы из строя чаще всех остальных.

Варианты поломок могут быть следующие:

• Если лопается металлическая пружина – фиксироваться, как раньше, дверь уже не будет.
• Если использовался металл низкого качества, могут лопаться упоры, непосредственно к которым крепится пружина (она не может накапливать энергию, необходимую для процесса).
• Если проволока не была как следует обработана, рано или поздно она разогнется на концах (в точках упора), изделие начнет соскальзывать, что сразу же скажется на работе механизма.

Порядок действий:

1. Снимите с двери накладные элементы, используя шуруповерт или отвертку по размеру.
2. Вытащите «начинку» корпуса и разберите её.
3. «Улитку» нужно заменить на новую, и в том случае, если она сломалась, и в случае, если она ослабела, или отогнулись её края.
4. Поставьте новую пружину, верните на место все элементы, проведите проверку работоспособности.
5. Если механизм работает без нареканий – верните на место фурнитуру.
6. Обязательно смажьте трущиеся и движущиеся части замка любой пластичной смазкой, солидолом, подойдет и графитовая смазка.

Важно
Следите, чтобы во время работы внутрь механизма не попала грязь, а также не потерялись мелкие детали. В противном случае возвратный механизм нормально работать не будет.. Предназначение свое защелка выполняет безупречно, но до поры, как и любой другой механизм

Рано или поздно в нем произойдет сбой, и перед вами встанет не один вопрос: как правильно разобрать защелку, как определить проблему и главное – как всё исправить?

Предназначение свое защелка выполняет безупречно, но до поры, как и любой другой механизм. Рано или поздно в нем произойдет сбой, и перед вами встанет не один вопрос: как правильно разобрать защелку, как определить проблему и главное – как всё исправить?

В зависимости от того, играет ли главную роль денежный вопрос или вам больше жалко не денег, а собственного времени – вы решите заниматься ремонтом самостоятельно, либо же прибегните к слугам опытного мастера. Решать вам, но помните – эту задачу вам вполне по силам решить самостоятельно.

Ремонт ручки двери в зависимости от типа неисправности

Случается, что замки перестают работать в межкомнатных или входных дверях в самый неожиданный момент. Найти способ, как отремонтировать его, можно лишь, определив тип неисправности.

Если заел механизм

Данная проблема возникает чаще не потому, что вышла из строя сердцевина замка, а сама дверь была неправильно настроена или не по уровню вставлена в коробку. Определить, что мешает механизму правильно закрываться, можно на открытой двери, нажав рукоятку. Если в таком положении ручка с ригелем работают нормально, значит, причина в нарушении работы запорной планки. Решение проблемы выглядит следующим образом:

• подтягиваем все винты на планках и самом замке. Обязательно смазываем их машинным маслом;
• при необходимости, выполняем регулировку двери в дверном проеме.

Со временем неправильная установка ручки обязательно приведёт к поломке замочного ригеляФОТО: mirzamkov-krasnodar.ru

Если дело не в запорной планке, тогда нужно произвести следующие действия:

• смажьте защёлку WD-40;
• поработайте механизмом;
• если не помогло, разберите дверную ручку;
• немного ослабьте стопорный винт и установите замок на место.

Бывает, что отсутствие смазочного материала влияет на работоспособность дверной ручки. Простое сбрызгивание машинным маслом или другим техническим жиром поможет исправить заедание.

Если с противоположной стороны скважины установлен ключ, то открыть дверь не всегда получаетсяФОТО: psk-remont.ru

Выпадение рукоятки из дверной розетки

Стопорное кольцо, которое является обязательной деталью дверного замка, имеет свойство выскакивать. Наблюдать такую ситуацию можно после ударов по двери или же сильного захлопывания.

Слишком короткий язычок замка также может стать причиной неисправностиФОТО: leroymerlin-catalog.biz

Такое кольцо можно вставить на место, если оно целое. На тот случай, если имеются трещины или другие дефекты, оно меняется. Его можно приобрести в хозяйственном магазине или просто заменить шайбой. Если она немного не подходит по размеру, её подгибают плоскогубцами так, чтобы та хорошо прижимала сердечник.

Сломалась пружина дверной ручки

Как правило, столь мелкой детали нужна замена. Её поломка может быть вызвана неаккуратным обращением с дверной ручкой. Чтобы выполнить её ремонт, следует разобрать фурнитуру до сердцевины, снять верхнюю шайбу и взглянуть на состояние пружины.

По статистике, ручки двери выдерживают большую нагрузку, чем сама конструкцияФОТО: remont-moroz.ru

Бывает такое, что она просто соскакивает и не имеет особых дефектов. Её возвращают на место. Если на конструкции имеются какие-то повреждения, её обязательно заменяют. Если же пружинка сложно снимается с пазов, значит, она целая, а поломка в другом.

Рычаг не возвращается обратно после нажима

Если рукоятка отказывается возвращаться, неисправность может быть связана с дисфункцией возвратной пружины для дверной ручки. Чтобы это проверить, нужно демонтировать фурнитуру. Для этого извлеките сердцевину из розетки и достаньте пружину изнутри.

Отсутствие обратного толчка может быть связано со слишком сильными нажатиямиФОТО: 1obl.ru

После этого, установите на место новую и зафиксируйте ограничитель, чтобы пружинка оставалась внутри.

Отсутствует поворот стержня в дверной ручке

Проблема замка может быть связана с двумя факторами: слизанный фрезерованный квадрат или стержень попросту выскочил из сердечника. Для устранения причины необходимо выполнять разборку конструкции. Если наблюдается дефект сердечника, то его лучше сразу заменить его на новый.

Поломка ручки может быть из-за того, что она намного выступает с противоположной стороныФОТО: youla.ru

Что касается слизанного квадрата, то временно на ось можно намотать изоленту. Это создаёт более эффективное зацепление между двумя деталями.

Исправление неполадок

Имея необходимый инструмент, практически все работы по устранению поломки можно сделать самостоятельно. Действия проводят после того, как внимательно обследуют повреждение и определят тип проблемы.

Заедание ручки

Металлические детали при постоянном использовании изнашиваются. Там, где происходит регулярное трение, образуются бороздки. Они могут со временем цепляться за другие части замка и мешать движению. Происходит заедание, а в некоторых случаях даже сопротивление движению. Часто такая проблема решается только полной заменой механизма.

А в виде профилактики ремонт ручки сводится к банальному смазыванию железной двери. В частности элементов ее замка. Немного смазочного материала капается на все подвижные части включая ригеля. Затем необходимо покрутить детали механизма во все стороны, чтобы смазка попала на все нужные части. Такая простая операция на долгие годы продлит жизнь и работоспособность любого запорного механизма и его внешних деталей, включая ручку.

Если рукоять отпала

В этом случае виной всему стопорное кольцо. Его деформация или смещение ослабит зажим ручки на направляющей. Кольцо может и лопнуть. Для устранения проблемы необходимо добраться до нужного узла. Для этого снимают декоративные части. Возможно придется откручивать скрытые винты.

Освободив узел, изучают проблему. Если кольцо вышло из своих пазов, то его устанавливают на место. В случае деформации или разделения на части необходимо найти новое кольцо. После ремонта узла, требуется смонтировать все детали в обратной последовательности.

Сломался четырехгранник

Иногда внутренний квадрат выполняют из силумина. Если купленное изделие недорогое, то так оно и будет. Использование некачественного хрупкого материала в поворотном узле приведет к тому, что при частых действиях оно быстро сломается.

Для устранения проблемы покупается новый четырехгранник, желательно стальной. Запорный механизм частично разбирается. Снимаются внешние накладки и отсоединяются ручки. Удаляются обломки старого квадрата и устанавливается новый. Все детали закрепляются в обратной последовательности.

Перестал двигаться язычок

Обычно виноват все тот же четырехгранник. Однако в этом случае он не сломался, а просто оказался немного коротковат. При монтаже его установили ровно посередине. Затем при работе он постепенно сместился в одну сторону и перестал цепляться одним краем за рычаг. Последний начинает двигаться «вхолостую».

Чтобы провести ремонт дверной ручки, необходимо приобрести новый квадрат, который будет длиннее прежнего. Позволительно купить деталь немного больше толщины железной двери. Излишки можно отпилить. В ходе работ снимается одна из ручек и проводится замена.

Ручка не возвращается в исходное положение

Когда рычаг остается опущенным, то виной этому выступает маленькая пружина. Хорошо, если она просто слетела и ее можно поставить на место. В том случае, когда она лопнула, возможно придется менять весь запорный механизм. Дело в том, что такая мелкая деталь редко появляется в продаже.

Ручка на двери китайского производства

Изделия из Китая отличаются низкокачественной фурнитурой. Нередки случаи отламывания части рычага. Если запорный механизм остается работоспособным, то можно поменять только ручки на замке. Для этого приобретаются новые, которые по форме и цвету подходят ко всей дверной конструкции. Затем снимаются сломанные, а на их место устанавливаются купленные.

Итоги

Если правильно определить причину поломки, то ремонт ручки пройдет без проблем. Необходимо только помнить, что на металлической двери такие детали могут быть правыми или левыми

Этому требуется уделить внимание при выборе

При самостоятельной починке нужно предварительно ознакомится с конструкцией механизма, изучив инструкцию. Когда известны все особенности, то ремонт получится завершить успешно.

Конструкционные особенности

Стационарные ручки производятся без защелок и замков. Элементами крепления к дверному блоку являются винты или саморезы. Такие неподвижные конструкции носят декоративный характер, служат исключительно для движения двери. Они могут быть 1-сторонними или 2-сторонними разной формы, соединенные осевым элементом. Их устанавливают на межкомнатных или пластиковых балконных дверных блоках, редко — на входных.

Нажимные изделия представляют собой 2 рычага Г-образной формы, которые соединены стержнем, проходящим через дверной блок. В таком устройстве при повороте фалевый язычок входит во внутреннюю часть двери и запирает ее. С помощью элементов монтируются наружные и межкомнатные двери.

Главным преимуществом модели является ее надежность. Частота выхода из строя нажимных механизмов намного ниже, чем других.

Поворотный механизм чаще всего выполняют в форме шара или кнопки диаметром 50-60 мм с расположенным замком в центре круглой рукоятки. Замочная скважина может иметь 2-сторонний выход или 1-сторонний с помощью защелки. Дверь открывается простым поворотом. В такой фурнитуре также может находиться блокиратор открывания дверей. Поэтому их часто используют в дверных конструкциях санузлов и межкомнатных блоках, а также называют ручками-кнобами.

Они отличаются компактностью, простотой установки, невысокой ценой, но имеют такие недостатки, как малая прочность и недолговечность вследствие заклинивания запчастей внутри механизма.

Поворотные и нажимные изделия отличаются формой и способом открывания защелки.

Составные элементы механизма

Поворотные и нажимные дверные изделия для межкомнатных дверей имеют такие запчасти и детали:

• ручка;
• защелка;
• планка или розетка;
• декоративный фланец;
• крепежные детали;
• специальный ключ для отжима и снятия механизма.

Комплект дверной фурнитуры с замочной скважиной поставляется с ключами.

Конструкционные особенности

Стационарные ручки производятся без защелок и замков. Элементами крепления к дверному блоку являются винты или саморезы. Такие неподвижные конструкции носят декоративный характер, служат исключительно для движения двери. Они могут быть 1-сторонними или 2-сторонними разной формы, соединенные осевым элементом. Их устанавливают на межкомнатных или пластиковых балконных дверных блоках, редко — на входных.

Нажимные изделия представляют собой 2 рычага Г-образной формы, которые соединены стержнем, проходящим через дверной блок. В таком устройстве при повороте фалевый язычок входит во внутреннюю часть двери и запирает ее. С помощью элементов монтируются наружные и межкомнатные двери.

Главным преимуществом модели является ее надежность. Частота выхода из строя нажимных механизмов намного ниже, чем других.

Поворотный механизм чаще всего выполняют в форме шара или кнопки диаметром 50-60 мм с расположенным замком в центре круглой рукоятки. Замочная скважина может иметь 2-сторонний выход или 1-сторонний с помощью защелки. Дверь открывается простым поворотом. В такой фурнитуре также может находиться блокиратор открывания дверей. Поэтому их часто используют в дверных конструкциях санузлов и межкомнатных блоках, а также называют ручками-кнобами.

Они отличаются компактностью, простотой установки, невысокой ценой, но имеют такие недостатки, как малая прочность и недолговечность вследствие заклинивания запчастей внутри механизма.

Поворотные и нажимные изделия отличаются формой и способом открывания защелки.

Составные элементы механизма

Поворотные и нажимные дверные изделия для межкомнатных дверей имеют такие запчасти и детали:

• ручка;
• защелка;
• планка или розетка;
• декоративный фланец;
• крепежные детали;
• специальный ключ для отжима и снятия механизма.

Комплект дверной фурнитуры с замочной скважиной поставляется с ключами.

Виды неисправностей дверных ручек и их устранение

Если обнаружилось, что сломана ручка двери, нужно сначала определить причину. Опыт использования дверных ручек позволяет выделить 5 видов поломок, которые встречаются чаще всего:

• Ручка заедает, при повороте наблюдается сопротивление.
• Отваливается рукоятка, при этом ее крепление остается на месте.
• Ломается четырехгранный штифт (квадрат) внутри замка.
• При повороте ручки не двигается язычок.
• Ручка после поворота не принимает исходное положение.

Теперь рассмотрим, как отремонтировать дверную ручку в каждом из этих случаев.

Если ручка заедает

Металлические части механизма при постоянной эксплуатации подвергаются истиранию, особенно если туда попадают частицы пыли. Чтобы этого избежать, нужно следить за наличием смазки в замке. Капните на ригель немножко масла и покрутите ручку, чтобы оно равномерно распределилось по всем деталям.

Иногда причина кроется в расшатавшихся элементах конструкции. Нужно подкорректировать их положение и затянуть покрепче крепежные болты.

Как правильно смазать дверной механизм

Ремонт при выпадении рукоятки

Виновником поломки в данном случае является стопорное кольцо, которое либо деформируется, либо смещается, а может и совсем лопнуть. Ремонт потребует времени, но сделать его будет несложно:

1. Снять декоративную розетку, повернув ее несколько раз (иногда она крепится маленьким винтиком снизу, тогда его нужно сначала открутить).
2. Открутить с помощью отвертки шурупы или болты, на которые крепится механизм.
3. Вынуть конструкцию и посмотреть состояние стопорного кольца. Если оно гнутое или сломанное (как бывает в большинстве случаев), нужно приобрести новую запчасть.
4. Вставить стопорное кольцо и весь механизм на место.
5. Установить ручку и закрепить ее.

Снятие декоративной планки и откручивание крепежных элементов ручки

При замене мелких деталей в механизме дверной ручки нужно быть очень осторожным, так как этот процесс может быть травмоопасным.

Ремонт при поломке внутреннего четырехгранного штифта (квадрата)

Такое возможно только при эксплуатации дешевых некачественных изделий, которые изготавливаются из хрупкого материала – силумина. В этой ситуации придется менять механизм полностью. Чтобы избежать таких поломок, лучше приобретать стальные конструкции от проверенных производителей. Замена ручки происходит следующим образом:

1. Откручивается крепеж у основания рукоятки, затем снимается она сама.

Откручивание винта у основания рукоятки

1. Отвинчивается декоративная планка и откручиваются болты, после чего вынимается вся конструкция.
2. На торце двери откручивается крепеж на замочной планке, после чего вынимается замочный механизм.
3. Новая ручка с замком устанавливается в обратном порядке.

Если не двигается язычок при повороте ручки

Если при открывании двери не работает защелка, причиной неисправности является слишком короткий квадрат. Он постепенно сдвигается в сторону защелки и прижимает ее. В результате она не может нормально функционировать. В этом случае действовать нужно так:

1. Приобрести на рынке более длинный квадрат. Если длина больше необходимой, можно укоротить его с помощью болгарки.
2. Открутить одну из ручек и вынуть конструкцию.
3. Заменить квадрат и вернуть ручку на место.

Ручка не возвращается в исходное положение

Если ручка не пружинит обратно в горизонтальное положение, это не значит, что она сломалась – возможно, просто соскочила возвратная пружина. Поставить ее на место можно так же, как и стопорное кольцо. Но иногда пружина лопается, и это уже становится проблемой: приобрести эту деталь на рынке очень сложно. Часто в таких случаях меняют весь механизм целиком.

Пружина, отвечающая за возвращение дверной ручки в исходное положение

Ремонт ручки металлической китайской двери

Иногда требуется выполнить ремонт наружной ручки двери из металла, а точнее ее замену, так как китайская фурнитура из силумина часто ломается. Сделать это проще, чем установить замок на металлическую дверь. Алгоритм действий не очень отличается от замены ручки межкомнатной двери:

• Удаляется крепеж.
• Извлекается квадрат. Если он подходящей длины, его можно оставить.
• Прикрепляют накладки и прокладки и устанавливают ручку на квадрат.
• Ставят на место планку, ригель должен встать на место.
• Завинчивают крепежные элементы.

Отремонтировать дверную ручку в большинстве случаев несложно, главное – правильно определить причину. Если же конструкция ремонту не подлежит, стоит задуматься о приобретении качественной фурнитуры от известных производителей. Чтобы более наглядно представить, как разобрать дверную ручку, посмотрите следующее видео.

Что делать, если ручку заклинило

Наиболее часто встречается заклинивание рукоятки на определенном угле поворота, или невозможность окончательно установить ее в требуемое положение. Причиной этого состояния может быть блокиратор, который сработал случайно и зафиксировал замок в определенном положении.На торцевой части длинной стороны рамы при открытой створке видна наружная часть механизма запирания, рядом с которым расположен рычаг отключения блокиратора.

В зависимости от типа и производителя фурнитуры, устройство блокиратора может быть разным.

Внешне он может выглядеть как:

• Прорезиненный рычажок, конструктивно соединенный с кнопкой фиксации механизма.
• Стальной язычок, нажим на который производит отключение блокиратора.
• Металлическая пластинка, развернутая к резиновому уплотнителю. Поворот ее вокруг оси выводит из зацепления фиксирующий язычок.

Разработка новых видов фурнитуры ведется постоянно, поэтому возможно появление новых конструкций блокиратора. В любом случае, необходимо выяснить причину его срабатывания.

Если оконная конструкция заклинила в закрытом состоянии и никакие действия не помогают, то наилучшим решением станет вызов мастера, который сможет разобраться с проблемой. Тем более, что вариантов решения вопроса, кроме как разобрать ручку, у неподготовленного владельца не имеется.
