Способы соединения проводов: скрутка, пайка, сварка, обжим, клемник

Пайка

При этом способе зачищенные провода соединяются посредством традиционной скрутки и дополнительно обрабатываются расплавленным припоем. В основном этот вариант используется для медной проводки. В быту такой способ применяется очень редко.

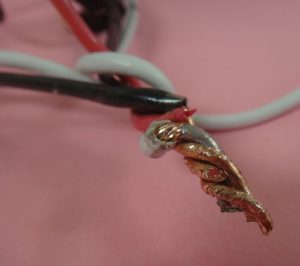

ФОТО: a.d-cd.netСамый простой и ненадёжный способ соединения проводов

К положительным качествам следует отнести высокую надёжность и возможность соединения жил разного сечения. Недостаток заключается в высокой трудоёмкости, поскольку провода нужно предварительно зачистить, пролудить, скрутить и только потом запаять. Также место пайки со временем может окисляться.

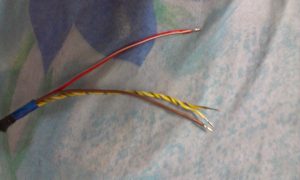

ФОТО: elektromontagnik.comПропаянные провода — более надёжное и долговечное соединение, чем просто скрутка

Способы соединения проводов и кабелей в электрике

Рассмотрим наиболее популярные способы соединения кабелей в электрике:

Скрутка — на данное время это способ соединения проводов запрещён. Допускается использовать скрутку проводов лишь при последующей их пайке или сварке.

Пайка — один из самых надёжных способов соединения кабелей, который, в тоже время, требует немало времени и наличие специального инструмента для этих целей.

Сварка — самый современный способ соединения жил провода, который позволяет получить качественный и надёжный контакт. Сварка кабелей осуществляется контактным сварочным аппаратом, который может работать от постоянного или переменного тока.

Клеммы — быстрый метод соединения проводов в электрике.

Зажимы — также как и клеммы, пользуются большой популярностью при соединении кабелей. Для того чтобы соединить два провода вместе при помощи зажимов, с них нужно снять изоляцию, после чего запустить жилы в зажим и закрепить их. На сегодняшнее время существует достаточно большое разнообразие клеммных зажимов: пружинные, бугельного типа, прокалывающие зажимы и т. д.

Опрессовка — также достаточно надёжный способ соединения проводов. Причём с помощью опрессовки специальной гильзой, можно соединять провода из разных металлов, меди и алюминия, например.

Болтовое соединение — использовать данный метод соединения проводов допускается, однако не для штроб. Да и применяется болтовое соединение проводов, в том случае, когда нужно соединять кабеля большого сечения. Чтобы соединить два провода болтом, необходимо использовать несколько шайб и гаек подходящего диаметра.

Соединение двух ПК через витую пару

Для прямого подключения двух ПК лучше приобрести кроссовый кабель нужной длины во избежание недоразумений. Далее необходимо соединить компьютеры этим кабелем.

Шаг 1. Найти на панели компьютеров разъем RJ-45 для подключения сетевого кабеля. Этот разъем имеется практически на любом ПК или ноутбуке.

Находим на панели компьютеров разъем RJ-45 для подключения сетевого кабеля

Шаг 2. Вставить в разъем штекер Ethernet-кабеля до щелчка, связав им два компьютера.

Вставляем в разъем штекер Ethernet-кабеля до щелчка, связав им два компьютера

Аппаратное подключение ПК на этом завершено.

Как скрутить провода правильно

Чаще всего скрутка применяется при ремонте электропроводки, шнуров и переходников (включая слаботочные) бытовой техники и аппаратуры. Если вести речь о домашней электросети, то нормами предусмотрено использование в домах провода с сечением токонесущей жилы 1,5–2,0 мм из меди и 2,5–4,0 мм из алюминия. Обычно для разводки используют провода марок ВВГ и ПВ в полихлорвиниловой оболочке. Силовые шнуры марок ШВЛ и ШТБ с резиновой или ПВХ изоляцией имеют сечение 0,5 – 0,75 мм.
Пошагово сращивание проводов между собой можно производить следующим образом:

1. Обезжириваем оголенные концы проводов, протерев ацетоном/спиртом.
2. Удаляем слой лака или оксидную пленку, зачищая проводники наждачной бумагой.
3. Накладываем кончики так, чтобы они скрестились. Накручиваем по часовой стрелке не менее 5 витков одной жилы на другую. Чтобы скрутка получилась плотной, используем плоскогубцы.
4. Изолируем открытые токонесущие части проводов с помощью изоленты, или накручиваем изолирующий колпачок. Они должны заходить за изоляцию на 1,5–2,0 с, чтобы прикрыть оголенные участки проводников.

Для сращивания между собой многожильного зачищенного провода с одножильным используется другая техника навивки:

1. Многожильным проводом обкручивается одинарный провод, оставляя свободным конец без навивки.
2. Конец одножильного провода загибается на 180°так, чтобы он прижал скрутку, затем прижимается плоскогубцами.
3. Место соединения должно быть прочно зафиксировано изолентой. Для лучшей эффективности следует использовать изолирующую термотрубку. Для этого отрезок кембрика нужной длины натягивается на соединение. Чтобы он плотнее обхватил проводку, трубку следует прогреть, к примеру, феном или зажигалкой.

При бандажном соединении свободные концы кладутся друг к другу и сверху обматываются имеющимся отрезком провода (бандажом) из однородного материала.
Сцепка желобком предусматривает, что перед взаимным перекручиванием конфигурируются небольшие крючки из концов провода, они перецепляются между собой, затем края обматываются.
Существуют более сложные разновидности параллельных/последовательных соединений. Соединение проводов методом скрутки используют профессиональные электроремонтники при проведении восстановительных работ.

Изоляция соединения

Важным требованием в процедуре соединения является их изоляция во избежание несчастных случаев. К изоляционным материалам следует отнести:

• полихлорвиниловые трубки;
• изоляционную ленту;
• термоусадочные трубки;
• специальные колпачки изоляторы скрутки.

Способы изоляции проводов

Способы изоляции проводов напрямую зависят от материала, который применяется. Они подразделяются на такие методы, как насаживание, наматывание и прогревание. В первом случае насаживают материал на скручиваемый сегмент. Во втором — выполняются простое наматывание с помощью изоляционной ленты. В третьем — изоляция термоусадочной трубкой предусматривает ее насаживание на токоведущую часть с последующим ее прогреванием.

На вопрос новичков «можно ли изолировать провода изолентой?» следует ответить однозначно положительно. Это один из самых распространенных методов. Основное требование – соблюдение срока годности материала и отсутствие видимых повреждений.

Несмотря на то, что с первого взгляда процедура скручивания электропроводящих жил кажется несложной, обязательно требуется ответственный подход к делу.

Почему контактные соединения должны быть выполнены правильно

Прежде всего, давайте разберем с чем связаны требования по качественному выполнению контактных соединений. Ведь недаром п.2.1.21 ПУЭ отдельно оговаривает способы соединения проводов, и разрешает только винтовые или болтовые сжимы, опрессовку, сварку или пайку.

Плохой контакт является главной причиной пожаров

Связано это в первую очередь с тем, что такие виды соединений могут обеспечить должный уровень долговечности и надежности соединения

Ведь любой электрик вам скажет, что более 90% всех повреждений случаются именно на контактных соединениях, и поэтому им уделяется такое большое внимание. Ведь что такое некачественное контактное соединение – это соединение, имеющее большое переходное сопротивление

А раз у нас есть сопротивление — это обозначает нагрев.

Ведь что такое некачественное контактное соединение – это соединение, имеющее большое переходное сопротивление. А раз у нас есть сопротивление — это обозначает нагрев.

Зависимость сопротивления от температуры проводника

• Как мы помним из курса физики, любой проводник в нагретом состоянии обладает большим сопротивлением, чем проводник с более низкой температурой. Поэтому получается лавинообразный процесс. От некачественного контактного соединения проводник греется, и еще больше увеличивается его сопротивление. В результате, он греется еще больше — пока не наступает та точка, при которой он просто расплавляется.
• В результате, наша основная задача состоит в том, чтобы обеспечить минимальное сопротивление между двумя соединяемыми проводниками. Достигается это за счет обеспечения должной площади соприкосновения двух проводников, а также за счет максимально возможного соприкосновения их между собой.
• Сразу давайте разберем, почему мы не будем рассматривать вопрос, как скрутить одножильные провода или их многожильных собратьев. Ведь при правильном подходе, и за счет скрутки можно обеспечить достаточную площадь соприкосновения и сжатия проводников друг с другом.

Соединение методом скрутки запрещено

Дело в том, что в любом случае контактное соединение будет подвергаться температурным воздействиям. То есть, оно будет нагреваться и остывать. А как мы знаем, нагрев ведет к расширению материалов, а охлаждение, соответственно, к сужению. В результате наше контактное соединение, не зафиксированное ни одним третьим элементом, может быстро стать недостаточно качественным.

Как соединить медные и алюминиевые провода без проблемных моментов?

Все знают, что существует две причины из-за чего это не рекомендуется:

Место соединения, может, сильно нагреться, и это считается очень опасным;

Но этого можно избежать, если использовать:

• Клеммные колодки;
• Способ основанный на применении Wago;
• Соединение с помощью болтов;
• Метод ответвительных зажимов – используются на открытом пространстве.

Вы должны уяснить лишь то, что правильное соединение проводов гарантирует надежное поступление напряжения к точкам его потребления. Но, если вы сделаете все правильно – это не гарантирует, что соединения будут надежными всегда, таким образом, можно лишь увеличить срок их эксплуатации. Иногда придется проводить ремонтные работы, поскольку нет ничего вечного.

Использование клеммных колодок

Среди профессиональных электриков ходит такая присказка о том, что электротехника это наука о контактах. В самом деле, при ремонте или восстановлении проводки чаще всего встречаются неисправности именно в проводке, точнее, в отсутствии контакта. Один из способов получения качественного контакта является использование клеммных колодок.

Клеммные колодки

Простая скрутка проводом уже давно в прошлом. На рынке можно найти множество приспособлений, предназначенных именно для эффективного соединения проводов. Одно из таких приспособлений – это и есть клеммная колодка.

Конструктивно колодка устроена следующим образом. В ячейки корпуса устанавливают трубки, выполненные из медного сплава, в теле которых проделана резьба.

Размеры этих трубок отличаются друг от друга, и зависят от размера сечения проводов.

Без такого устройства сложно обойтись при ремонте перебитой проводки. Часто бывает так, что длины проводов просто не хватает для их прямого соединения (скрутки).

Но, допустимо применять колодку, только в том случае, если она будет установлена в коробке. Скрывать ее настенное покрытие недопустимо.

Бесспорно, сращивание, выполненное с применением колодки, обладает меньшей надежностью, чем пайка, но такое сращивание требует меньшее количество трудозатрат на его создание.

К явным достоинствам соединения проводов через колодки можно назвать возможность соединения алюминиевой и медной проводки.

На что необходимо ориентироваться, выбирая тип коробки. В первую очередь на размер тока, который будет протекать через сращивание и, конечно, потребное количество отверстий для закрепления проводов.

Работа с коробкой не вызывает особых затруднений даже у новичков в профессии или любителей. На самом деле, монтаж выполнить очень просто. Необходимо подобрать колодку с нужным размером ячейки, отсечь лишние ячейки. Установить подготовленные жилы в ячейки и, используя предустановленные винты зажать каждый проводник. Для установки кабеля необходимо снять слой изоляции на расстоянии 5 – 7 мм от конца кабеля.

Особого внимания требует работа с алюминиевыми проводами. Если соединяют кабеля, выполненные из алюминия, то необходимо помнить о том, что жила из этого материала может переломиться. У проводов из алюминия наблюдается текучесть. Под воздействием давления, создаваемым винтом, алюминий может «поплыть». Таким образом, состояние контакта ухудшится.

Советы и правила безопасности

К сварке допускаются только мастера, имеющие квалификационную группу. К пайке также допускаются лица, имеющие навыки работы с паяльником. Соединять кабели можно только разрешенными для них способами. Нельзя работать с поврежденными проводками. Все оголенные части требуется заизолировать.

Соединить кабели можно разными способами. Выбор метода подсоединения определяется материалом, диаметром сечения и другими параметрами. Для корректной работы электрооборудования нужно, чтобы проводники надежно соединялись. При ненадежном контакте возможен риск возникновения пожара.

Можно ли соединять и кабели скруткой

Согласно правилам ПУЭ, скрутка запрещена, так как она не обеспечивает надежного контакта. Ее можно использовать только вместе с другим способом соединения. Также недопустимо использовать скрутку для присоединения двух разных металлов.

Многожильные и одножильные

При подсоединении многожильных проводов следует придерживаться следующих правил:

• зачистить изоляцию на 4 см;
• раскрутить проводники на 2 см;
• соединить до стыка незакрученных жил;
• закручиваются провода только пальцами;
• затянуть скрутку можно при помощи плоскогубцев;
• оголенные провода изолируются специальной лентой или термоусадочной трубкой.

Скрутить одножильные провода намного проще. Их нужно зачистить от изоляции, скрутить вручную по всей длине, затем зажать при помощи плоскогубцев, заизолировать.

Способы скрутки

Делать скрутку можно разными способами. Она может быть выполнена ответвлением, параллельным или последовательным соединением. Также для улучшения надежности контакта дополнительно используются колпачки и зажимы.

Правильная скрутка электропроводки в распределительной коробке

При скрутке нужно следовать следующему порядку действий:

• обесточить дом или квартиру;
• очистить проводки от изоляции на 4 см и более;
• раскрутить проводки на 2 см;
• соединить до стыка нераскрученные провода;
• закрутить жилы пальцами;
• затянуть скрутку плоскогубцами;
• заизолировать оголенные провода.

Соединять можно как одножильные, так и многожильные кабели.

Скрутка разного сечения

Нельзя скручивать провода с сильно разными диаметрами. Такой контакт не является надежным и устойчивым. Можно скручивать провода соседних сечений – например 4 кв.мм и 2,5 кв.мм. При скрутке нужно следить, чтобы обе жилы обвивали друг друга. Тонкий провод не должен накручиваться на толстый, иначе контакт будет ненадежным. Затем нужно произвести пайку или сварку места соединения.

Колпачки скрутки

Колпачки помогают надежно заизолировать место контакта. Колпак выполнен из пожаростойкого материала, внутри него находится металлическая часть с резьбой.

Сделать скрутку при помощи колпачков достаточно просто – нужно снять изоляцию на 2 см, слегка закрутить провода. На них надевается колпачок и поворачивается несколько раз, пока металлические провода не окажутся внутри.

С помощью контактных зажимов

Контактный зажим состоит из винта, пружинной шайбы, основания, токоведущей жилы и упора, ограничивающего растекание алюминиевого проводника. Сделать соединение при помощи контактного зажима просто – достаточно лишь зачистить концы проводков на 12 мм и вставить их в отверстие зажима. Контактные зажимы используются как для одножильных, так и для многожильных проводников.

После скрутки провода нужно запаять. Для этого провода перед скруткой лудят и наносят на них канифоль. Разогретый паяльник опускается в канифоль, им нужно провести по зачищенной части проводков. После скрутки на паяльник берут олово, прогревают место соединения до тех пор, пока олово не станет затекать между витками. На такой способ требуется много времени, но он является надежным и качественным.

Преимущества и недостатки скручивания проводов

Ответить на вопрос какой способ скрутки лучше сложно. Это во многом зависит от типа кабеля и проводника.

Рассмотрим преимущества данного типа соединения проводов:

• Быстрота.
• Долгий срок службы при качественном выполнении.
• Возможность соединения проводов, не имея специальных инструментов.
• Возможность сделать скрутку надежнее при помощи паяльника.
• Этот способ не требует материальных затрат и специальных навыков.
• Возможность соединения нескольких кабелей одновременно.
• Возможность повторной скрутки. Алюминиевый кабель редко поддается повторному скручиванию, а медный можно соединять и разъединять несколько раз.

Минусы такого способа:

• Необходимость в качественном изолировании.
• Не подходит для высокотоковой линии.
• Неудобство монтажа.
• Пожароопасность при неверном выполнении работ.
• Скачки напряжения при перегрузке электросети.

Пайка

Сначала о технологии пайки. Соединяемые проводники очищаются от изоляции, очищаются от оксидной пленки до чистого металла, скручиваются, потом лудятся. Для этого проводники разогреваются паяльником, прикладываются к канифоли. Она должна покрыть место соединения полностью. Залуженные провода скручивают сначала пальцами, затем дожимают, используя пассатижи. Вместо лужения можно использовать паяльный флюс. Им хорошо смачивают провода, но уже после скрутки.

Затем, собственно, начинается процесс пайки: разогревают паяльником или узкофакельной горелкой место соединения. Когда канифоль или флюс начинают кипеть, берут на жало паяльника некоторую часть припоя, вносят в зону пайки, прижимая жало к проводникам. Припой растекается, заполняя промежутки между проводами, обеспечивая хорошее соединение. При использовании горелки, припой просто вносят понемногу в факел.

Далее, после остывания места пайки, по технологии необходимо смыть остатки флюса (они ускоряют окисление), просушить соединение, покрыть его специальным защитным лаком, после чего изолировать при помощи изоленты и/или термоусадочных трубок.

Теперь о достоинствах и недостатках данного метода соединения проводов. В слаботочных системах пайка — один из самых надежных способов соединения проводов. Но, при разводке электропроводки в доме или квартире, ее критикуют нещадно. Все дело в том, что припой имеет невысокую температуру плавления. При периодическом прохождении через соединение больших токов (бывает, если неправильно подобраны или неисправны защитные автоматы) припой постепенно расплавляется, испаряется. Раз за разом контакт становится все хуже, греется соединение все больше. Если данный процесс не обнаружится, вполне может дело закончится пожаром.

Второй негативный момент — низкая механическая прочность пайки. Дело снова в олове — оно мягкое. Если проводов в паянном соединении много, да если еще они жесткие, при попытке упаковать их, часто проводники вываливаются из пайки — слишком велика сила упругости, которая вырывает их. Потому соединение проводников пайкой при разводке электричества и не рекомендуют использовать: неудобно, долго и рискованно.

Пружинные зажимы для соединения проводов

Один из наиболее спорных способов соединения проводов — при помощи пружинных зажимов. Они есть нескольких типов, но самые распространенные два — клеммники wago (ваго) и колпачки СИЗ. Внешне и по способу монтажа они сильно отличаются, но в основе обоих конструкций лежит пружина, которая создает прочный контакт с проводом.

По поводу этой пружины и идут споры. Противники использвоания wago говорят о том, что пружина со временем ослабнет, контакт станет хуже, соединение начнет все больше греться, что, опять таки, приводит к еще более быстрому снижению степени упругости пружины. Через какое-то время может температура подняться настолько, что корпус (пластиковый) расплавится, ну а что может произойти дальше — известно.

Пружинные зажимы для электропроводки — популярные соединение проводов

В защиту использования пружинных зажимов для соединения проводов можно сказать, что если они использованы в соответствии с рекомендациями производителей, проблемы встречаются очень и очень редко. Хотя есть немало подделок и wago, и СИЗов а также предостаточное количество фоток их в расплавленном виде. Но, в то же время, многие их используют, и, при нормальных режимах работы, работают они годами без нареканий.

Пайка

Следующий способ соединения проводов, который часто используется – пайка.

Примечательно, что пайка – это лишь улучшение крутки. То есть, провода перед пайкой обязательно скручиваются, а затем паяются.

Для выполнения пайки используется паяльник и припой. Благодаря такому соединению можно значительно повысить прочность скрутки многожильного кабеля.

К достоинствам пайки можно отнести увеличение прочности, особенно это касается многожильных проводов.

После пайки в месте соединения сопротивление будет значительно ниже, а значит, скрутка греться не будет.

Однако пайка применяется только на медной многожильной проводке, алюминиевые спаять не получиться.

При этом пайка является очень хрупкой, и при неправильном ее выполнении соединение будет ненадежным.

Сварочное закрепление

Для создания максимально надёжного соединения проводников после скручивания их дополнительно закрепляют сваркой. Технология выполнения такого контакта очень похожа на пайку, только здесь используется сварочный аппарат вместо паяльника.

По качеству и надёжности способ сварки полностью отвечает всем нормативным требованиям создания электрического контакта.

При создании соединения сваркой проводники скручиваются, а кончик их заваривается. Образовавшийся шарик из металла, обеспечивает очень надёжное сочленение проводов. При этом надёжность обусловлена не только созданием высоких электрических характеристик, но и механических тоже.

Основным недостатком такого типа соединения проводов считается наличие сварочного аппарата и приспособлений для подобных работ. К тому же требуется строго соблюдать правила работы на высоте и противопожарную безопасность.

Последовательность выполнения сварки проводов:

1. Освобождаем проводники от изоляции на 60—70 мм.
2. Зачищаем жилы механическим способом (наждачной бумагой).
3. Производим скрутку проводов, причём длина её должна быть не менее 50 мм.
4. Сверху скрутки закрепляем контакт заземления сварки.
5. Электродом слегка касаемся снизу скрутки. Сварка проводов происходит очень быстро.
6. После остывания контактного шарика, производим его изоляцию.

В результате таких действий получается практически цельный проводник, а контактный узел будет иметь наименьшее переходное сопротивление.

Клеммные зажимы

Клеммники для соединения проводов дают одно неоспоримое преимущество, в них можно соединять жилы из разного металла. И здесь, и в других статьях мы уже неоднократно напоминали, что скручивать между собой провода из алюминия и меди запрещено. Образованная гальваническая пара в результате приведёт к возникновению коррозийных процессов и разрушению соединения

И не важно, насколько большой ток протекает в месте соединения. Поздно или рано, скрутка всё равно начнёт нагреваться. Выходом из такой ситуации как раз и являются клеммы

Выходом из такой ситуации как раз и являются клеммы.

Клеммная колодка

Наиболее простое и дешёвое решение – полиэтиленовые клеммные колодки. Они не отличаются высокой ценой и продаются в каждом магазине электротоваров.

Полиэтиленовый каркас рассчитан на несколько ячеек, внутри каждой располагается латунная трубочка (гильза). Кончики соединяемых жил нужно вставить в эту гильзу и зажать с помощью двух винтов. Очень удобны, что от колодки отрезается столько ячеек, сколько необходимо соединить пар проводов, к примеру, в одной распределительной коробке.

Но не всё так гладко, есть и недостатки. В комнатных условиях алюминий под винтовым давлением начинает течь. Придётся производить периодическую ревизию клеммных колодок и подтягивать контакты, где зафиксированы алюминиевые жилы. Если не делать этого своевременно, алюминиевая жила в клеммнике будет расшатываться, терять надёжный контакт, как следствие искрить, нагреваться, что может закончиться пожаром. С медными проводниками таких проблем не возникает, но не будет лишним производить периодическую ревизию и их контактов.

Клеммные колодки для соединения многожильных проводов не предназначены. Если в такие соединительные клеммы зажимать многожильные провода, то во время закручивания под давлением винта тонкие жилки частично могут поломаться, что приведёт к перегреву.

В случае, когда возникает необходимость зажатия многожильных проводов в клеммную колодку, то обязательно надо пользоваться вспомогательными штыревыми наконечниками

Очень важно правильно подобрать его диаметр, чтобы провод потом не выскочил. Многожильный провод необходимо вставить в наконечник, опрессовать при помощи плоскогубцев и зафиксировать в клеммнике. Как итог всего вышесказанного, клеммная колодка – идеальный вариант для одножильных медных проводов

С алюминиевыми и многожильными придётся соблюсти ряд дополнительных мер и требований

Как итог всего вышесказанного, клеммная колодка – идеальный вариант для одножильных медных проводов. С алюминиевыми и многожильными придётся соблюсти ряд дополнительных мер и требований.

Как использовать клеммные колодки показано в этом видео:

Клеммы на пластиковых колодках

Ещё один весьма удобный соединитель проводов – клемма на пластиковых колодках. От клеммных колодок этот вариант отличается ровным металлическим прижимом. В прижимной поверхности имеется выемка для провода, таким образом отсутствует давление на жилу от закручивающегося винта. Поэтому такие клеммы пригодны, чтобы соединять в них любые провода.

В этих зажимах всё предельно просто. Концы проводов зачищаются и помещаются между пластинами – контактными и прижимными.

Такие клеммы дополнительно оснащаются ещё прозрачной пластиковой крышкой, при необходимости её можно снять.

Самозажимные клеммы

Монтаж проводки с использованием таких клемм отличается простотой и быстротой.

Проводок нужно засунуть в отверстие до самого конца. Там происходит его автоматическая фиксация при помощи прижимной пластины, которая придавливает провод к лужёной шинке. Благодаря материалу, из которого сделана прижимная пластина, усилие прижима не ослабевает и сохраняется всё время.

Внутренняя лужёная шинка выполнена в виде медной пластины. Фиксировать в самозажимных клеммах можно и медные, и алюминиевые провода. Такие клеммы – одноразовые.

А если хотите зажимы для соединения проводов многоразового использования, то применяйте клеммники с рычажками. Подняли рычажок и в отверстие засунули провод, потом зафиксировали его там путём обратного нажатия. При необходимости рычажок снова поднимается и провод высовывается.

Старайтесь выбирать зажимы от производителя, который хорошо себя зарекомендовал. Особенно положительными характеристиками и отзывами обладают зажимы фирмы «WAGO

О преимуществах и недостатках рассказано в этом видео:

Соединение электрических проводов пайкой

Соединение медных проводов при качественной пайке является самым надежным и практически не уступает цельному проводу. Все вышеприведенные примеры скруток проводов, кроме алюминиевых и мишуры, при залуживании проводников перед скруткой и последующей их пайке припоем будут надежными наравне с цельными проводами. Единственный недостаток это дополнительная трудоемкость работы, но она того стоит.

Если нужно соединить пару проводов и проводники от скрутки должны быть направлены в разные стороны, то применяют несколько другой вид скрутки.

Срастив две пары двойных проводов описанным ниже способом, удается получить компактное и красивое соединение скруткой как одножильных, так и многожильных пар проводников. Этот способ скрутки может быть с успехом применен, например, при сращивании перебитых проводов в стене, наращивания провода при переносе розетки или выключателя с одного места стены на другое, при ремонте или наращивании длины кабеля переноски.

Для получения надежного и красивого соединения необходимо подогнать длины концов проводников со сдвигом на 2-3 см.

С концов проводов снять изоляцию.

Выполнить по парную скрутку проводников. При данном виде скрутки достаточно для одножильного провода двух витков, для многожильного – пяти.

Если планируется прятать скрутку под штукатурку или в другом недоступном месте, то скрутки нужно обязательно пропаять. После пайки нужно пройтись по припою наждачной бумагой, чтобы удалить возможные острые сосульки припоя, которые могут проколоть изоляцию и торчать из нее. Можно обойтись и без пайки в случае доступности к соединению и небольшом протекающем по проводникам токе, но долговечность соединения без пайки будет на много ниже.

Благодаря сдвигу мест скрутки, изолировать каждое из соединений отдельно нет необходимости. Прикрепляем с обеих сторон вдоль проводников по полоске изолирующей ленты. В заключение нужно навить еще три слоя изолирующей ленты. По требованиям Правил электробезопасности должно быть не менее трех слоев.

Провода, срощенные и пропаянные описанным выше способом, можно смело укладывать в стену и сверху штукатурить. Перед укладкой желательно защитить соединение хлорвиниловой трубкой, одетой заблаговременно на одну из пар проводов. Я так делал неоднократно, и надежность подтвердилась временем.

Классификации и требования ГОСТ

Соединителями проводов называют любые устройства, которые служат для замыкания/размыкания электрической цепи. Это могут быть электроустановочные изделия – розетки, выключатели, а также металлические шины и пластины, наконечники, клеммы и клеммники – колодки с несколькими гнездами.

Мы остановимся на соединителях в более узком понимании – на элементах, создающих разборные и неразборные соединения и обеспечивающих их надежность и функциональность – то есть на всевозможных видах клемм, клеммников и гильз.

Простейший пример наконечника для многожильного провода. Клемма представляет собой металлическую гильзу-трубку, зафиксированную на конце проводника с помощью обжимных клещей

Клеммами называют как металлические элементы для оформления окончаний одно- и многожильных проводов, так и небольшие пластины внутри соединительных устройств – розеток, клеммных колодок, патч-панелей.

Клеммы отличаются по материалу изготовления, форме и размерам, но схожи по назначению – обеспечивают механически прочную коммутацию двух и более проводов, без электрических потерь и сложностей в монтаже

Классификация электросоединителей представлена в ГОСТ 10434-82, где дается информация по делению на классы (1, 2, 3) и на группы (А, Б). Также контактные соединения, согласно стандартам, делятся на разъемные и неразъемные, требующие стабилизации или работающие без нее.

Некоторые рекомендации могут быть полезны не только профессионалам, но и домашним мастерам, самостоятельно оборудующим электропроводку.

Например, там говорится о наиболее предпочтительных способах соединения алюминиевых пластин – пайкой или сваркой и алюминиевых наконечников – опрессовкой или сваркой.
