Какой крепеж подойдет для монтажа стропил и крепления деревянных балок дома?

Расчеты

Расчет деревянных балок перекрытия требуется при возведении различных строений, где нужно перекрыть какую-либо площадь, например чердак либо несколько этажей. Только при правильных расчетах можно быть уверенным в надежности и долговечности конструкции.

Требования к деревянным балкам перекрытий

Деревянные балки должны отвечать ряду требований:

• быть стойкими к воздействию огня;
• иметь хорошую прочность и жесткость;
• не иметь больших дефектов и повреждений в структуре древесины;
• сечение должно соответствовать параметрам перекрытия.

К тому же есть требования, которые предъявляются непосредственно к материалу балок. Для рассматриваемых целей предпочтительнее использовать древесину хвойных пород. В ней содержится большое количество смолы, что улучшает стойкость к воздействию различных микроорганизмов. Важным моментом является регион выращивания и время заготовки древесины.

Основные исходные положения для расчета размеров

Поскольку на элементы рассматриваемой конструкции возлагаются несущие функции, то, чтобы выяснить количество и размер бруса для перекрытия, следует придерживаться следующей последовательности действий:

• замеряют пролет, который предполагается перекрывать;
• определяются со способом, которым лаги будут фиксироваться к стене;
• рассчитывают нагрузку, прилагаемую к несущему элементу во время эксплуатации;
• подбирают межбалочное расстояние и сечение согласно табличным данным.

Расчет нагрузки на перекрытие

В течение всего периода эксплуатации лаги должны иметь способность выдерживать не только собственный вес, но и вес пола, расположенную на нем мебель, людей и пр. Поскольку нагрузка на балку определяется типом перекрытия, все расчеты должны быть проведены заранее еще на этапе планирования.

Сперва необходимо учесть вес самих балок. Если взять, например, чердак, для утепления которого будет задействована минеральная вата, то конструкция должна выдерживать нагрузки минимум 50 кг на 1 м² (Рсобств). Для точного расчета нагрузки следует обратиться к нормативным документам.

Определение сечения и шага деревянных балок

Расчет шага укладки бруса на перекрытие можно провести посредством изменения длины балок. Поскольку сечение и длина взаимосвязаны между собой, они и рассчитываются одинаково. Во многих случаях высота лаги зависит от толщины используемого теплоизолятора. Высота может составлять 100-300 мм, а ширина 40-200 мм. Применяя круглое бревно как элемент перекрытия, его диаметр выбирают от 110 до 300 мм.

Что касается шага установки балки, размеры минимального параметра должны составлять 300 мм, максимального – 120 см. В процессе расчета не стоит забывать о ширине теплоизолятора и подшивки. При необходимости совершают подгонку для более простого монтажа. Если возводится каркасное сооружение, то шаг установки балок берут таким же, как промежуток между стойками каркаса дома.

Длина деревянных балок

Длина балок перекрытия определяется характеристиками будущего строения

При проведении вычислений следует принимать во внимание, что длина лаг должна выбираться согласно ширине пролета, который предполагается перекрывать. Поскольку балки входят в стену на определенную длину, для их надежного закрепления к расчетной длине нужно прибавить дополнительную с учетом стеновых материалов:

1. В кирпичную стену лаги заводят на 150 мм.
2. В домах из дерева их углубляют на 70 мм.

Длина бруса может быть такой же, как сам пролет, при условии использования специального крепежа. В этом случае на металлические элементы возлагается весь вес несущей системы и общей нагрузки. Оптимально нужно предусмотреть запас по 200-250 мм для опирания с двух сторон. Исходя из предполагаемой конструкции перекрытия определяют, будут ли лаги выступать через стены наружу. Если это так, то к ним крепят стропила, образуя таким образом скат крыши. При монтаже такой конструкции лаги должны выходить за стену на 300-500 мм.

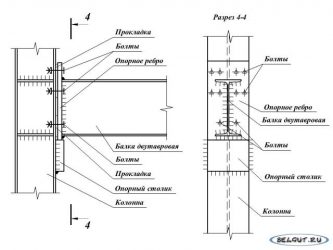

Узел стыковки элементов из двутавров | Строительный справочник

Рубрика: Новости, Справочные данные, Стройка

Стыки элементов из двутавров по ГОСТ 26020-83 и ГОСТ 8239-89.

Конструктивное решение.

Конструкция стыка, размеры стыковых накладок и сварных швов в зависимости от типа двутавров, стали двутавров и накладок, типа электродов или марки сварочной проволоки должны соответствовать указанным на данном чертеже и табл.1

Таблица 1.

Сталь элементов и накладок марки С245. Тип электродов Э42, Э42А. Марка сварочной проволоки Св-08А

Номер профиля	Накладка по полкам	Накладка по стенке
сечение b1xt1, мм	длина l1, мм	масса 1 шт., кг	катет шва kf1, мм	сечение b2xt2, мм	длина l2, мм	масса 1 шт., мм	катет шва kf2, мм
12Б1	80х6	200	0,75	4	100х4	90	0,28	4
12Б2	80х6	200	0,75	5	100х4	90	0,28	4
14Б1	90х6	200	0,85	5	100х4	110	0,35	4
14Б2	90х8	230	1,3	5	100х4	110	0,35	4
16Б1	100х6	230	1,08	5	100х4	120	0,38	4
16Б2	100х8	230	1,44	6	100х5	120	0,47	5
18Б1	110х8	230	1,59	6	100х4	140	0,44	4
18Б2	110х8	260	1,8	6	110х5	140	0,6	5
20Б1	120х10	300	2,83	6	110х5	150	0,65	5
23Б1	130х10	340	3,47	6	110х5	180	0,78	5
26Б1	140х10	340	3,74	6	110х5	210	0,91	5
26Б2	140х10	390	4,29	6	110х5	210	0,91	5
30Б1	160х10	390	4,9	6	110х5	240	1,04	5
30Б2	160х10	440	5,43	6	110х5	240	1,04	5
35Б1	170х10	350	4,67	8	120х5	290	1,36	5
35Б2	190х10	390	5,82	8	120х5	290	1,36	5
40Б1	200х10	410	6,44	8	120х6	330	1,86	6
40Б2	190х12	470	8,41	8	130х6	330	2,02	6
45Б1	200х12	480	9,04	8	130х6	370	2,26	6
45Б2	210х14	500	11,54	10	140х8	370	3,25	8
50Б1	220х14	510	12,33	10	140х8	420	3,69	8
50Б2	230х140	570	14,41	10	150х8	420	3,96	8
55Б1	250х14	530	14,56	12	150х8	460	4,33	8
55Б2	250х16	580	18,21	12	150х8	460	4,33	8
60Б1	260х16	600	19,59	14	160х8	510	5,12	8
60Б2	260х18	660	24,25	14	160Х8	510	5,12	8
70Б1	300х16	660	24,87	14	170х10	610	8,14	10
70Б2	310х18	680	29,79	16	180х10	610	8,62	10
80Б1	320х18	680	30х75	16	200х12	700	13,19	12
80Б2	320х20	690	34,67	18	200х12	700	13,19	12
90Б1	340х20	710	37,9	18	220х12	790	16,37	12
90Б2	340х22*	790	46,39	18	220х12	790	16,37	12
100Б1	360х22*	800	49,74	18	220х16	880	24,32	16
100Б2	360х25*	930	63,59	18	240х16	880	26,53	16
100Б3	370х28*	950	77,26	20	240х16	880	26,53	16
* Накладки, отмеченные звездочкой, изготовить из стали марки С255.

Расчет несущей способности

Как рассчитать деревянные балки перекрытий при известных пролете и шаге?

Общая информация

Максимальный пролет нами уже упоминался: он ограничен длиной поставляемого бруса. Однако оптимальным значением пролета для деревянных несущих конструкций считаются 2,5 — 4 метра. Среди прочего, меньший пролет позволяет обойтись брусом меньшего сечения, что удешевляет конструкцию перекрытия.

Оптимально использование в качестве балок бруса с прямоугольной формой сечения. Его высота должна относиться к ширине как 1,4:1. В этом случае мы получаем максимальную несущую способность при опять-таки минимальных расходах.

Однако: реальные сечения деревянного бруса заставляют несколько отклоняться от оптимальной пропорции размеров.

Балка должна опираться на стену как минимум 12 сантиметрами свой длины от края.

Опирающийся на стену край гидроизолируется со всех сторон, кроме торца. При заделке торца непроницаемым для влаги материалом торцы рано или поздно загниют из-за отсутствия естественной сушки.

Концы балок обернуты рубероидом. Он предотвратит увлажнение древесины при контакте с материалом стен.

При расчете межэтажных перекрытий обычно используют расчетное значение полной нагрузки (собственный вес перекрытия и эксплуатационная нагрузка) в 400 кгс/м2. Однако для неэксплуатируемых чердаков это значение может быть уменьшено.

Холодный чердак нетребователен к прочности перекрытия.

Таблицы сечений

Начнем с подбора сечения прямоугольного бруса для нагрузки 400 кгс/м2 при разных значениях пролета и шага между балками.

При сооружении чердачного перекрытия под неэксплуатируемым чердаком расчетная нагрузка может лежать в пределах 150 — 350 кгс/м2. При шаге между балками в один метр их сечения в сантиметрах должны быть следующими:

Еще одна таблица содержит минимальные диаметры круглых балок (оцилиндрованного бревна) при нагрузке 400 кгс/м2 и шаге 1 метр.

Как сращивать брус по длине основные моменты

Строганный брус из лиственницыотличаетсялегкостью сборки. Существуют следующие видыэтого материала:

• обычный;
• профилированный, у которого выполнены специальные пазы и гребни;
• клееный, при производстве склеиваются отдельные ламели в цельное изделие.

Для изготовления профилированногоматериалаиспользуетсяхвойная древесина. Его высушивают до 20%, поэтому он отличается равномерной влажностью, стойкостью к гниению, растрескиванию, нот требует до года на усадку. Клееный брус стоит дороже профилированного. Он практически не требует наружной отделки.

При строительстве часто строганный сухой брус 100х150 стыкуется по длине. Этот процесс называется сращиванием. Способ стыкования выбирается по месту, где будет использоваться материал.Если в процессе эксплуатации предполагаются серьезные нагрузки, то выполняется сращивание на шип.

Наращивание может потребоваться и на несущих стенах, и на разделительных перегородках. Стыкование также дает возможность экономно использовать материал. При возведении стен венцы надо собирать с учетом перевязки (стыки в соседних рядах должны располагаться на противоположных сторонах стены, по аналогии с кладкой кирпича).

Если материал будет испытывать только сжатие, то достаточно соединить элементы внакладку (косыми либо прямыми срезами). Для повышения стойкости против боковых нагрузок для стыкования материала применяется вариант замка.Наращивание позволяет рационально использовать строительный материал.

Что такое перекрытия на самом деле

Перекрытия бывают нескольких видов; например, по своему местоположению они делятся на:

• цокольные — они, как правило, располагаются между первым этажом и подвалом частного дома;
• межэтажные — эти виды перекрытий располагаются между этажами;
• чердачные — они отделяют жилые этажи от чердака.

Кроме того, перекрытия могут быть разделены и по виду строительных материалов, из которых они производятся: балочными или плитными. Любые перекрытия, независимо от того, какими они являются и из каких материалов сделаны, должны обеспечивать теплоизоляцию, а также звуко- и гидроизоляцию. Они могут и должны обладать повышенной прочностью, жесткостью и пожаробезопасностью. Кроме того, если перекрытия являются деревянными, нужно обеспечить их от гниения или плесневения. Определиться с видом перекрытий, которые буду сделаны в каркасном доме, нужно еще задолго до строительства, так как конструкции балочных или плитных перекрытий полностью отличаются друг от друга.

Как установить стропильные ноги на балки перекрытия?

Как только балки перекрытия будут готовы к установке на них стропил, приступайте к изготовлению всей остальной конструкции и соединению стропил с балками.

Для соединения стропильной ноги с балкой ее конец обрезают под нужным углом, либо делают более сложную врубку на шипы. Давайте рассмотрим оба таких варианта.

Соединение стропила с балкой без врубки

Можно обойтись без врубки, если задействовать потом крепежные элементы – это нормальное решение. Итак, чтобы сделать простой срез на стропилах, изготовьте шаблон:

-Шаг 1. Возьмите строительный угольник и приложите его к доске.

-Шаг 2. Отметьте место реза на верхушке стропила.

-Шаг 3. При помощи столярного транспортира нарисуйте параллельную линию первому пилу поперек стропила. Эта линия поможет вам определить линию от веса на краю здания.

Вот как это выглядит на практике:

Изготовить такие стропила намного проще, чем для врубки. Главное – правильно определить угол наклона крыши и правильное место будущего среза:

В итоге в жизни такая конструкции выглядит вот так у двускатной крыши:

Виды врубки стропильной ноги в балку перекрытия

Сама конфигурация крепления больше зависит от угла наклона ската. Например, для крыши с крутыми скатами, где снеговая нагрузка – небольшая,  вы можете применить крепление с одинарным зубом. При методе одинарного зуба часто изготавливают дополнительные шипы, который помогают стропилам не двигаться под нагрузками. А под такой шип уже нужно будет гнездо в балке.

Но, наверняка вы знаете, что любые такие места способны ослабить балку, а поэтому их глубина должна быть не более чем 1/4 толщина балки и не ближе, чем на 20 см от края балки (чтобы не образовался скол).

А вот если у вас крыша с уклоном менее 35 градусов, тогда есть смысл использовать двойной зуб, ведь такое крепление позволяет достичь высокой прочности узлов. Как и в предыдущем варианте, вы можете дополнить двумя шипами.

При таком методе у каждого зуба может быть как одинаковая глубина, так и разная. Например, первый зуб вы можете врубить только на 1/3 толщины опорной балки, а второй уже – наполовину:

Суть в том, что две стропильные ноги в конструкции с опиранием на балки закрепляются затяжкой. Но, если концы этих ног будут скользить, тогда целостность затяжки будет быстро нарушена. Чтобы предотвратить такое скольжение, вставлять, вернее, врубать стропильную ногу в самую затяжку необходимо при помощи зуба – с шипом или без него.

В процессе врубания стропила в конец затяжки нужно максимально отодвинуть зуб. Если же вам необходимо усилить крепление таких стропил, тогда используйте двойной зуб. Еще один момент: сами зубы могут быть разной величины.

И, наконец, желательно прикрутить конец стропильных ног при помощи скрученной проволоки, чтобы ветер не мог сорвать такую крышу. В качестве проволоки лучше возьмите оцинкованную, и закрепите ее одним концом к стропильные ноге, а другим – в костыль, который предварительно закладывают в кладке стены на расстоянии 30-35 см от верхнего края.

Вот хороший пример аккуратной врубки стропила на затяжку, которая одновременно служит балкой перекрытия уже в четырехскатной крыше:

Металлический крепеж для такого узла все равно необходим, потому что врубка сама по себе не может удержать стропильные ноги под нагрузкой.

Сваривание стыков балки автоматами под флюсом.

Скажем несколько слов об автоматической сварке стыков. Если сваривание балки осуществляется под флюсом с применением сварочных автоматов, то могут применяться разные приемы, также как и последовательность может отличаться.

Сварка может осуществляться наклоненным электродом, что позволяет делать одновременно два шва. С другой стороны у этого способа есть и недостатки. При наклоненном электроде увеличивается риск подрезать полки или стенки балки.

Кроме того, швы могут выполнять в положении, называемом специалистами, «лодочка». Это создает лучшие условия для образования шва, проплавления и пр. Однако, среди минусов такого способа – необходимость проворачивать изделие после выполнения каждого сварного соединения. Данный недостаток решается использованием специальных позиционеров-кантователей.

Процесс сваривания стыков балки требует тщательной подготовки, проведения и проверки расчетов моментов инерции, изгибающего момента и пр

Важно соблюдать технологию сваривания балок, неправильность которой может повлиять на будущую металлоконструкцию в целом

Общие сведения

Разновидности перекрытий

Чердачное перекрытие может быть установлено в качество элемента крыши, и тогда оно будет являться частью стропильной системы. Оно может быть установлено в качество независимого элемента. Для сохранения тепла следует обязательно использовать слои с теплоизоляцией и пароизоляцией. Перекрытие цокольного этажа и подвала должно быть очень прочным и способным выдерживать большие нагрузки. Такие пролеты тоже утепляют и прокладывают слои материала для пароизоляции, чтобы холод ни в коем случае не проник из подвала в дом.

Между собой балки отличаются по видам, каждый из которых имеет свои достоинства и недостатки. Для того чтобы сделать цельные балки, используют древесину твердых пород. Большим недостатком являются цельномассивные деревянные балки, так как у них есть ограничение по длине – не более 5 метров. Балки из клееной древесины отлично сочетают в себе эстетику и высокую прочность. Их использование помогает существенно увеличивать предельную длину, которая может быть до 20 метро и идеально подойдет для перекрытия больших пролетов. Учитывая то, что этот материал выглядит очень красиво, его зачастую не перекрывают потолком, и он является элементом дизайна.

Преимущества

Есть несколько весомых преимущества, к которым можно отнести:

• Простоту установки.
• Способность к перекрытию больших пролетов.
• Небольшой вес.
• Большой срок эксплуатации.
• Высокий уровень безопасности от пожаров.
• Материал не поддается деформации.

Перекрытия балками между этажами делается материалом с прямоугольным сечением, что характерно для доски или бруса, или же используется круглое, которое изготовлено из бревна.

Требования к балкам перекрытия

Установка перекрытий из деревянных балок способно повлечь за собой ряд особых требований, которые следует учитывать.

Состоят они в следующем:

1. Балочные изделия обязательно должны быть сделаны из хвойных пород дерева,  так как именно они имеют высокий запас прочности. При этом влажность древесины должна быть не больше 14%, так как в противном случае лаги под нагрузкой будут иметь большой прогиб.
2. Запрещено для создания балок перекрытия использовать древесину, которая подверглась заболеваниям, грибку или она была испорчена насекомыми.
3. Перед началом монтажа элементы для создания балок следует обрабатывать антисептиками.
4. Для того чтобы в будущем пол или потолок не прогибался из-за нагрузки, следует сделать строительный подъем. Чтобы это выполнить, потолок нижнего этажа должен иметь незначительный подъем – это не будет вам мешать, наоборот, при нагрузке все выровняется и будет в нужном положении.
5. Если вы планируете укладывать брусья с большой частотой, то вместо них можно использовать доски, которые нужно обязательно устанавливать на ребра.

Порядок расчета

Перед началом установки деревянного перекрытия балками следует выполнить некоторые расчеты, благодаря которым вы узнаете размеры и количество балок.

Для этого вам потребуется:

• Определить, какова будет длина пролета, на которой и будет производиться установка.
• Сделать расчеты на предполагаемую нагрузку, которая будет после установки.
• С указанными данными можно выполнить расчеты на сечение балок и шага установки. Для этого используйте специальные калькуляторы онлайн или таблицы.

Длина балок будет сложены из таких данных, как длина пролета, который следует перекрыть и запаса балки, который будет установлен в самой стене. Узнать пролет можно при помощи любых измерительных приборов, а запас балок, который будет установлен в стене, напрямую зависит от материала, из которого выполнена стена.

Самый популярный вариант пролета, который перекрывают балками, равен от 250 до 400 см. Но учтите, что самая большая допустимая длина балок, сделанных из доски или бруса, не может быть более 600 см. В случае, если длина пролета больше допустимого размера, советуем сделать балки из клееного  бруса. Кроме этого, для перекрытия пролета, который более 600 см, можно поставить специальную деревянную ферму. Нагрузка, которая идет на деревянную балку, в целом состоит из веса деталей пролета (внутреннего наполнения, балок, обшивка пола и потолка) и веса элементов временного назначения (бытовая техника, предметы мебели, люди, присутствующие в помещении).

Типы металлических двутавровых балок

Двутавровая эллиптическая балка инженера Кларка

Ржавая клёпаная стальная двутавровая балка Двутавровая металлическая балка широко применяется в строительстве перекрытий и мостовых сооружений. Также стальные двутавровые балки часто используются для армирования шахтных стволов, в автомобильной промышленности и вагоностроении.

В США чаще всего используют балки с широкими полками (wide-flange (WF) shape

).

Максимальная нагрузка на двутавровые балки по стандарту ASTM:

• A36 — до 36 ksi
• A572 — от 42 ksi до 60 ksi (обычно 50 ksi)
• A992 — от 50 ksi до 65 ksi

Номер профиля обозначает высоту сечения, например двутавр с номером профиля 20, имеет высоту сечения 20 см.

Помимо прочего, двутавровые балки бывают:

• Нормальный — обозначение символом «Б»
• Широкополочный — обозначение «Ш»
• Колонный — обозначение буквой «К»

Определение размеров сечения деревянной балки по формулам

Чаще несущие элементы междуэтажного или чердачного перекрытия представляют собой балки с одним пролётом и свободным опиранием на несущую стену или столб.

Они воспринимают изгиб от веса всего перекрытия и временной полезной нагрузки (мебель, люди и т. д.). Расчётным путём определяются необходимые размеры балки. Условием для этого является заданная прочность и жёсткость несущего элемента.

Для определения нагрузок на балку плотность древесины хвойных пород для конструкций помещений с нормальным режимом эксплуатации принимается 500 кг/м 3 . Для влажных помещений и сооружений на улице — 600 кг/м 3 .

Предел прочности хвойной древесины, работающей на изгиб, составляет 75 МПа. Показатель жёсткости (модуль упругости Е) определяет её способность деформироваться при действии каких-либо нагрузок.

Для нормальных условий эксплуатации конструкций при действии нагрузок:

• Е = 10 000 Мпа — вдоль волокон;
• поперёк волокон показатель Е уменьшается почти в 50 раз.

На показатели надёжности древесины также влияет температура. В случае её повышения предел прочности и модуль упругости уменьшаются. При этом повышается хрупкость деревянных изделий. То же происходит и при воздействии отрицательных температур.

Для расчёта любой конструкции определяются нормативные и расчётные нагрузки. Расчётную нагрузку получают, умножая величину нормативной нагрузки на n — коэффициент надёжности (перегрузки), который учитывает, в каких условиях работает конструкция.

На прочность балка проверяется по действию максимального момента изгиба:

• σ — напряжение в балке;
• W_р — расчётный момент сопротивления;
• R_и — расчётное сопротивление по изгибу, которое для древесины хвойных пород равно 13 МПа.

Подбор сечения рассчитывается, исходя из требуемого момента сопротивления Wтр:

Для прямоугольного сечения:

Для круглых сечений:

Проверка жёсткости производится на действие нормативных нагрузок:

• f — предельный прогиб балки;
• l — расчётный пролёт балки в см;
• f/l — относительный прогиб, который не должен превышать: 1/250 — для перекрытий между этажами; 1/200 — для перекрытий чердака;
• J — момент инерции в см 4 ;
• q н — нормативная нагрузка в кг/пог. см;
• Е = 10 000 МПа, 100 000 кг/см 2 — модуль упругости древесины;
• с — предельно допустимый коэффициент для отношения l/h, где h — высота сечения балки: 18,4 — для междуэтажных перекрытий; 23,0 — для чердачных перекрытий.

В случае, когда l ≤ ch, балки проверяются только на прочность. Если l > ch, они проверяются только на жёсткость.

Для примера рассчитаем деревянную балку междуэтажного перекрытия. Пролёт l = 4,5 м; вес перекрытия — g = 200 кг/м 2 ; временная нагрузка p = 150 кг/м 2 ; расстояние в плане между осями балок а = 0,9 м; материал балки — сосна R_и = 130кг/см 2 ; m коэффициент условия работы — 1,0.

Расчётная нагрузка на 1 пог. м элемента:

q = (g н n + p н n₁) · a = (200 ∙ 1,1 + 150 ∙ 1,4) ∙ 0,9 = 387 кг/пог. м

n, n1 — коэффициенты надёжности постоянной и временной полезной нагрузок.

Момент сопротивления, который необходим, определяется из условия прочности:

Таблица моментов сопротивления W в см 3 прямоугольных сечений

Как избежать в процессе опасных ошибок?

А теперь давайте разберем главные ошибки при изготовлении таких балок.

Ошибка №1. Покупка неподготовленной древесины

Если вы беретесь самостоятельно изготовить изготавить такое основание для перекрытия, помните, что в заводских условиях балки готовят по специальной технологии, используя только калиброванный сухой материал. Это позволяет полностью исключить возникновение перекручивания балок так называемым «вертолетом», которое нередко происходит при применении обычных деревянных балок и досок.

Вам наверняка будет интересно посмотреть на сам процесс заводского изготовления таких балок:

Ошибка №2.  Использование неподходящего клеевого состава

Нельзя для склейки элементов двутавровой балки использовать эпоксидную смолу. У нее достаточно слабая адгезия конкретно в древесине, и придется выжидать немало времени, пока она затвердеет. А вот полиуретановый клей как раз подходит хорошо. Главное преимущество его в том, что он не горит и при этом сам термоактивен. Говоря простым языком, чем выше температура, тем крепче становится само изделие.

И уж точно нельзя использовать в качестве клея ПВА, ведь он совершенно не предусмотрен для применения в таких конструкциях.

Ошибка №3. Неправильное сопряжение балок

Речь идет о перерасходе балок. Дело в том, что в отличие от обычных деревянных балок, двутавры не крепятся внахлест. Для их крепления необходимо приложить балки встык и закрепить при помощи перфорированных пластин. Но не перфорированной лентой, применение которой потом приведет к опрокидыванию балки! Причем место установки перфорированных пластин определяется точными инженерными расчетами.

Ошибка №4. Применение не тех крепежных элементов

Еще одна популярная ошибка – это крепление двутавровых балок к стене и заделка их места монтажной пеной. А на самом деле использовать можно исключительно специальные закладные элементы.

Нельзя также применять слабые кронштейны, ведь после этого уже нельзя будет гарантировать несущую способность такого перекрытия и существует риск обрушения всей конструкции.

Не крепят двутавровые балки также обычными саморезами. Ведь сам по себе саморез – это не конструкционный элемент, и он не рассчитан выдерживать повышенную нагрузку, и используется только для крепления легких и не несущих конструкций.

Обратите внимание и на размер кронштейна, достаточность его высоты. Соотношение высоты кронштейна и балки должно стремиться к единице, то есть быть почти одинаковым

Чем меньше кронштейн – тем хуже.

Ошибка №5. Задействование посторонних элементов

Неправильно также использовать дополнительные элементы, которые не были предусмотрены конструкцией. На самом деле стандартное крепление двутавра достаточно жесткое, и еще как-то закреплять его нет необходимости.

Мы подготовили для вас иллюстрацию, которая поможет разобраться с самыми типичными ошибками монтажа таких балок:

Следуйте нашим советам – и у вас все получится!

Строительство двухскатной крыши пошагово

Монтаж мауэрлата двухскатной крыши

Мауэрлат принимает на себя всю нагрузку от крыши и передает ее на стены, поэтому в качестве мауэрлата выбирают достаточно толстый и крепки брус. Толщину выбирают исходя из толщины стены, на которую он опирается. Как правило толщину мауэрлатного бруса стремятся выбрать равной или приближенной к толщине стены.

Укладывать мауэрлат необходимо заподлицо с внешней частью стены, прочно соединив их вместе. Для соединения мауэрлата со стеной еще на этапе возведения стен закладываются (заливаются в армопояс) анкерные болты или проволока. Если в качестве крепежа используется проволока, то после укладки бруса он крепко обвязывается этой проволокой вокруг и остается в таком виде крепко закрепленной. В случае, если в стену были замурованы анкерные болты, в мауэрлате предварительно сверлятся сквозные отверстия, которыми брус насаживается на болты и затягивается сверху гайками с широкими шайбами.

Важно также не забыть уложить слой гидроизоляционного материала в виде прокладки между стеной и мауэрлатом. В качестве гидроизоляции, как правило, используется рубероид или подобные материалы

Подробнее о закреплении мауэрата рассказано в данном видео

Установка стропил двухскатной крыши

После того как подготовлено основание, приступают к сборке стропильной системы двухскатной крыши. Монтаж стропил можно выполнить несколькими способами: устанавливать стропила сразу на крыше или некоторые элементы конструкции выполнить на земле, а затем поднять с помощью специального оборудования в место установки. Правильно выставить стропила на двухскатную крышу своими руками без помощи напарника достаточно проблематично, поэтому лучше воспользоваться помощью, чтобы не ошибиться и не свести на нет все усилия.

Чтобы проще было крепить брусья, на каждой стене стоит разметить точки крепления и соединить противоположные стены балками (лежнями), на которые будут установлены стойки для подпорки стропил. На стойки устанавливается коньковый брус, который является направляющим для установки стропильной системы. Для того чтобы соединить стропила максимально точно, чтобы весь скелет из стропил был одинаковый, пользуются шаблонами. Так вы сможете избежать провалов и перекосов в кровле.

После установки конькового бруса приступают к самой ответственной части – монтажу стропил (уже скрепленных между собой или отдельно)

При этом важно постоянно следить за уровнем и ровностью установки. Крепят стропила между собой, как правило, на гвозди или при помощи железных скоб

Распространенные схемы выставления стропил на двухскатную крышу и их крепления друг с другом показаны на рисунке ниже.

После выполнения каркаса крыши требуется выполнить установку вспомогательных крепежей для улучшения жесткости кровли. Для этого устанавливают подкосы и средние коньки.

Предлагаем вам посмотреть видео, в котором наглядно показана установка стропил своими руками для двухскатной кровли.

Обрешетка двухскатной крыши

Обрешетка двухскатной крыши в простейшем случае представляет собой монтаж поперечных досок на стропила для укладки на нее кровельного материала. Но, как правило, современная кровля представляет собой более сложный пирог из различных слоев.

После установки обрешетки крыша накрывается слоем гидроизоляции, слои которой монтируются с напуском друг на друга, а стыки скрепляются скотчем.

Следующим шагом идет закрепление контробрешетки – планок, закрепляемых под углом 90 градусов к основной обрешетке. Это нужно для обеспечения вентилируемого зазора в пироге кровли для избавления от влаги.

На заключительном этапе монтажа двухскатной крыши  производят укладку кровельного покрытия, выбор которого, как было сказано в начале статьи, зависит как от нескольких факторов, включая финансовую составляющую

Внешние работы по установке крыши заканчиваются подшивкой карнизов и обустройством фронтонов, если они не являются частью стен. После этого переходят к внутренним отделочным работам и утеплению крыши, если в этом есть необходимость. Подробно об утеплении кровли мы поговорим в следующих статьях.

Стоит отметить, что построить двухскатную крышу своими руками не так сложно, главное правильно произвести расчеты и пошагово следовать пунктам инструкции, чтобы не упустить важных моментов при монтаже.

Краткая видеоинструкция по устройству двухскатной крыши представлена на видео:
