Ставим теплоотражающий экран за радиатором

Виды конструкций

Главной составляющей декоративного экрана является плоский фасад. В нём делаются отверстия, чтобы обеспечить хорошую циркуляцию воздуха. Сверху и по бокам редко крепят панели. Всё зависит от места установки радиатора. Если батарея расположена под узким подоконником, то можно применить верхнюю панель, чтобы полностью скрыть радиатор.

Существует несколько типов монтажа:

1. Навесной. Экран монтируется непосредственно на батарею или на крюки к стене. Может крепиться как самостоятельно, так и с коробом.

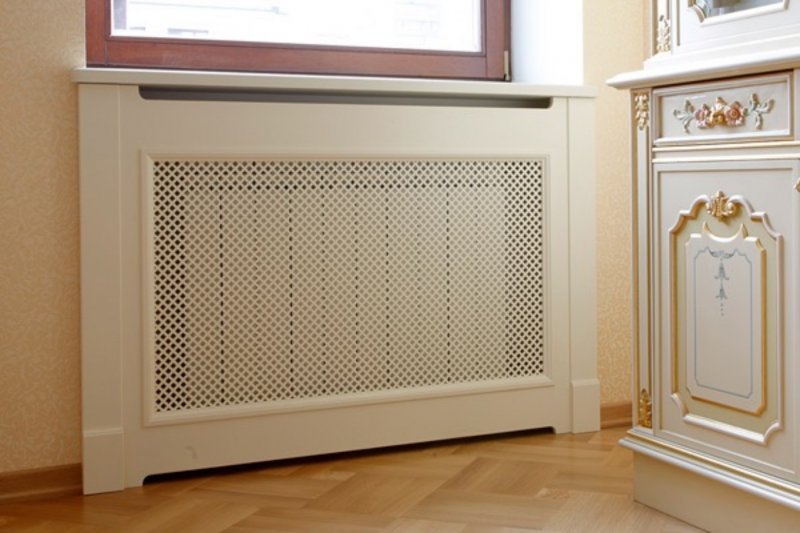

2. Напольный. Выглядит подобно узкой тумбочке. Устанавливается на пол.

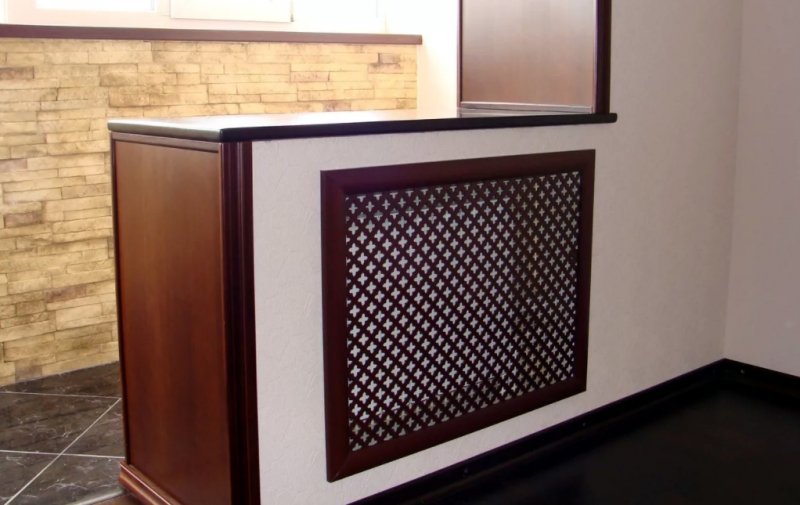

3. Инсталлированный. Изготавливается ниша, в которую прячется радиатор. Экран становится продолжением стены.

   Защитный экран может монтироваться разными, удобными для вас способами

Стеклянные декоративные экраны можно отнести к отдельному виду. Потому что это единственный тип, при монтаже которого не предусматриваются отверстия. Используется цельный лист стекла. Чтобы обеспечить хорошую циркуляцию воздуха, боковые и верхняя панели не устанавливаются. Монтируется лист на специальные крепления. Они обеспечивают правильный зазор между радиатором и стеклом.

Посмотрите интересное видео, как своими руками сделать красивую решетку для радиатора:

Влияют ли экраны на распределение тепла?

Радиаторами выделяется два типа энергии – лучистая (с прямым излучением) и конвективная. Если у теплоносителя невысокая температура (менее 50 градусов), даже тонкие экраны способны воспрепятствовать правильному теплообмену. Массивные закрытые конструкции и вовсе заставляют теплый воздух скапливаться внутри, препятствуя естественной конвекции.

Получается, что просто декоративный экран возвращает часть тепла в отопительную систему. Воспрепятствовать теплопотерям можно, и даже нужно, используя теплоотражающую фольгированную пленку. Она наклеивается за батареей.

Плюсы теплоотражающего экрана

Теплоотражающий экран за радиатором решает два вопроса:

1. увеличивает теплоотдачу — главная цель,
2. снижает теплопотери.

Все это с минимальными затратами.

Участки за отопительными приборами нагреваются сильнее, чем другие.

Являясь дополнительной изоляцией, экран восстанавливает их теплопроводность наравне с остальной стеной.

Идея не нова.

Она много раз опробовалась на практике и обсуждалась в специализированной литературе.

Об эффективности теплоотражающих экранов говорит

По их мнению, теплоотражающий экран за радиатором способен уменьшить теплопотери кирпичной стены толщиной 0,51 метра на 35%.

Минусы теплоотражающего экрана

Стоит ли овчинка выделки: «за» и «против» установки экрана

На форумах, посвященных вопросам отопления жилища, постоянно идет полемика между сторонниками и противниками установки отражающих экранов за радиаторы. Одни участники таких дебатов говорят, что экраны обеспечивают реальную прибавку температуры и экономию средств, затрачиваемых на отопление. Представители другого лагеря уверены, что экраны имеют скорее психологический эффект.

Доводы «За»	Доводы «Против»
Затраты на отражатель (если монтаж сделать своими руками) невелики. При стоимости рулона утеплителя в 18 кв. м 1,5 тыс. руб. справиться с оснащением экранами всего дома можно за 2–3 тыс. руб.	Из-за низкой эффективности экрана затраты на его создание – это деньги, выброшенные на ветер.
Соорудить экран просто, с этим справится человек без специальных навыков.	Если не понимать, что и как нужно делать, можно нарушить ход воздушных потоков и снизить эффективность радиатора отопления.
Экран экономит 5–7% энергии, излучаемой радиатором.	Экран защищает только 5% внешней стены помещения. Через остальную площадь, не защищенную отражателем, улица обогревается по-прежнему.
Температура в комнате, оснащенной отражателем тепла, будет выше на 2–3 °C при прочих равных условиях.	Зачастую объективных доказательств экономии нет, а все разговоры об эффективности основаны на «эффекте плацебо».

Теплоотражающий экран за радиатором

Нередко жильцы квартир сталкиваются с такой ситуацией, имеющиеся батареи отопления вроде бы и горячие, а вот в комнатах холодно. Обычно эти батареи установлены в небольших нишах под оконными проёмами и часть тепла от батареи направлена на обогрев кирпичей наружной стены. Получается, что теплопотери дома увеличиваются. Чтобы исправить эту ситуацию и пустить поток тепла внутрь комнаты нужно какое-то инженерное решение. Например, теплоотражающий экран за радиатором отопления. Этот факт был проверен Российскими учёными и они получили положительный результат.

Этот простой способ хотя и давно известен, но мало распространён. Более эффективен он будет, если в вашем доме горячие батареи. Это и понятно, количество отражаемого тепла больше. Не могу назвать точного процента увеличения тепла в помещении, он расходится в различных источниках, но свою цель, уменьшение теплопотерь они выполняют.

Материалы для изготовления

Такой теплоотражающий экран за батареей обычно изготавливается из материалов, которые имеют низкую степень теплопроводности. На современном рынке таких материалов несколько. Это пенофол, фольгопласт и другие. Эти материалы хороши ещё и тем, что помимо фольги имеют слой утеплителя. Для того чтобы достигнуть герметизации такого экрана необходимо все стыки проклеить металлизированным скотчем.

Но этими свойствами обладают материалы только с металлизированной алюминиевой фольгой. Фольга и есть отражатель. Если произведено металлическое напыление так называемым термическим способом, то толщина металлического слоя будет мала и такой материал не сработает в качестве экрана. Об этом надо помнить при покупке материала.

Также отражающий экран для батареи можно сделать из фанеры, прикрепив на неё фольгу. Подойдёт конструкция, сделанная из оцинкованной жести.

Для того чтобы теплоотражающие экраны работали, между ними и радиатором отопления должен быть зазор не менее 3-х сантиметров, иначе нарушается конвекция. Тёплый воздух будет циркулировать не так, как нам надо.

Функциональные возможности

Установив теплоотражающий экран за батареей отопления, около наружной стены, можно добиться увеличения температуры воздуха в помещении на 2 градуса.

Отражающие экраны устанавливаются по следующим правилам:

• Толщина изоляционного слоя должна быть не менее 5 мм.
• Отражающая сторона экрана должна быть развёрнута в сторону батареи.

Если экран не имеет самоклеящегося слоя, то прикрепить его можно с помощью скоб строительного степлера.

Помимо отражения тепла такой экран может исполнять пароизоляционную функцию, то есть защитить стену от проникновения в неё влаги.

Размер такого отражающего экрана должен быть больше, чем размер радиатора отопления. Безусловно, для установки такого экрана за радиаторами отопления ни в какую компанию обращаться не надо, можно это сделать самостоятельно.

На видео показано как просто и быстро сделать отражающие экраны для радиаторов.

Целесообразность

Конечно, в домах с центральным отоплением снижение теплопотерь не так актуально, как в частном доме. Пока ещё мы не научились контролировать тепло, потребляемое каждой отдельной квартирой, как умеем измерять потребление воды. Но ощутить тепло, которое несут отражающие экраны за радиаторами, мы можем.

Некоторые скептически настроенные люди, говорят о том, что при установке таких экранов смещается точка росы и на стенах образуется плесень. Начну с того, что эти отражающие экраны я установил у себя только на зимний период. На весну и осень, когда за окном ещё достаточно тёплая погода, а батареи уже работают, я их снял. Специально температуру в комнате я не сравнивал по градусам, но теплее стало. От стены не веяло холодом. Я устанавливаю их за радиаторами уже три года для тепла и уюта. Особенно спасают при сильных морозных, ветреных днях. Так что советую всем. Для чего, собственно говоря, и была написана эта статья.

Начинаем делать самодельный радиатор

1. Чтобы сварить несущий каркас, необходимы стальные трубы. Для большего коэффициента полезного действия и теплоотдачи лучше использовать трубы большого диаметра. Подойдут обрезки или металлолом – главное, чтобы они были в хорошем состоянии и не покрыты ржавчиной. Если на трубе есть резьба или другие металлические элементы, то их нужно спилить. Все края труб должны быть ровными, без заусениц.
2. Высчитайте мощность будущей системы радиаторов. Для того, чтобы грамотно распределить батареи по дому, нужно записать квадратуру жилой площади.

Совет мастера: смело берите расчеты для стандартных чугунных труб, не ошибетесь!

Измеряем первичные показатели: внешний диаметр трубы = 12см; внутренний диаметр трубы = 9,5см; толщина внешней стенки батареи = 3,5 см; площадь сечения = 7,8 см.

Объем батареи =14500 см3. Далее, объем радиатора необходимо поделить на площадь сечения. Получаем длину нужного радиатора = 2 метра.

1. Вы можете привнести в конструкцию батареи свои нюансы: если у Вас часто происходит завоздушивание труб, замерзание воды или отопительной жидкости, гидроудары, тогда установите специальный кран шарнирного типа. В нужный момент, Вы легко восстановите давление в системе.
2. Батарея может быть с любым количеством секций. Все зависит от типа помещения, куда она будет прикреплена:

• в большое помещение (более 30 м2), желательно установить трехсекционный радиатор;
• в спальню, кабинет или детскую комнату, достаточно двухсекционного;
• для подвальных, складских помещений, кладовых, где необходимо поддерживать минимальную плюсовую температуру в любое время года, можно поставить и односекционный радиатор.

1. Перед тем, как начать работать с болгаркой, освободите место вокруг себя. Убедитесь, что провод удлинителя находится на безопасном расстоянии.

Замечание специалиста: помните о технике безопасности во время работы с электроинструментами!

Возьмите трубу большого диаметра и разрежьте ее на 3 равные части. В каждой части, сделайте отверстия под углом 180 градусов и диаметром 2,5см, электроинструментом, имеющим насадку «балетка»

Обратите внимание на расстояние между отверстиями: их нужно делать, отмерив 5см от торца по обе стороны. В итоге, у Вас получится конструкция, в которой отверстия располагаются как в нижней, так и в верхней части трубы. Очистите трубы и острые края отверстий крупнозернистой наждачной бумагой от металлической стружки

Далее, возьмите тонкую трубу диаметром 20 см и отмерьте ее посередине

Очистите трубы и острые края отверстий крупнозернистой наждачной бумагой от металлической стружки. Далее, возьмите тонкую трубу диаметром 20 см и отмерьте ее посередине

Затем разрежьте болгаркой, чтобы получились 2 части по 10 см. Приварите эти куски труб к конструкции из больших труб, таким образом, чтобы получилась крестообразная система циркуляции воды. Тонкие прутья нарежьте и приварите к противоположной стороне конструкции из больших труб. Таким образом, у Вас получится жесткий и устойчивый каркас, способный выдержать сильный напор воды. Чтобы закрепить полученный каркас, установите сгоны: один сгон приваривается к входному отверстию, а второй к выходному.

Полезно знать: для того, чтобы проверить радиатор на герметичность, необходимо закрыть нижний сгон заглушкой. В верхний сгон залейте воду и понаблюдайте: если течь все-таки есть, то слейте воду, просушите радиатор и заварите щель.

Для увеличения температуры в жилом помещении или квартире, приваривают конструкцию из труб к уже готовой профильной батарее. Эти манипуляции подлежат согласованию с главным инженером ЖЭСа и регистрации в государственных коммунальных службах.

Опасность проведения данного вида работ некомпетентным специалистом состоит в том, что регистры зафиксируют снижение давления и такая «работа» приведет к завоздушиванию системы водоснабжения всего жилого дома. Чтобы избежать неприятностей, необходимо полностью отключить подачу воды и перекрыть входные отверстия.

Важно знать: ни в коем случае нельзя врезать самодельные конструкции без присутствия специалиста. Резкий гидроудар способен привести к разгерметизации сваренного радиатора

Как показала практика, на 20 м2 необходимо 15-16 ребер батареи

Этого вполне достаточно, что бы поддерживать оптимальную температуру в +20 градусов тепла

Как показала практика, на 20 м2 необходимо 15-16 ребер батареи. Этого вполне достаточно, что бы поддерживать оптимальную температуру в +20 градусов тепла.

Смотрите видео, в котором специалист разъясняет, как можно сделать радиатор отопления своими руками:

Как выбрать материал экрана?

Экран может быть выполнен из различных материалов:

Дерево

Натуральный нетоксичный материал. Единственный его недостаток – теплоемкость. Пока не нагреется экран радиатора, в помещении будет холодно. Следует избегать массивных закрытых экранов. Выглядит богато и стильно, подходит для детских комнат.

Листовой металл

Чаще всего используется нержавеющая сталь и алюминий. Теплопотери минимальны (до 3%). Тонкий металлический лист прост в монтаже, но не всегда выглядит эстетично.

Гипсокартон

Из гипсокартона делают только основу конструкцию, а решетку для экрана лучше все же использовать съемную металлическую.

Стекло

Выглядят изысканно и стильно. Для изготовления таких радиаторов используют витражное или закаленное стекло. После нанесения пескоструйного рисунка или фотопечати экран становится украшением интерьера. Из существенных недостатков – повышенная хрупкость.

МДФ и ХДФ

Просты в уходе, невысокая себестоимость, высокие декоративные качества. Размягченные волокна древесины прессуют, в процессе выделяется натуральное вещество лигнин, склеивающее волокна. Вредные связующие не используются. Тонкие ажурные экраны выполняют чаще из ХДФ (High Density Fiberboard) – слой получается тоньше, с большим количеством перфорации.

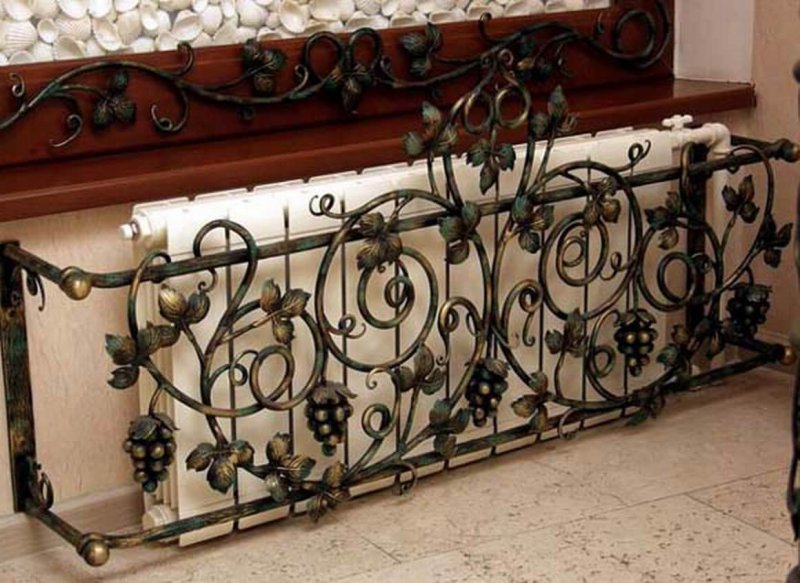

Ковка

Такие решетки красивы, но слишком ажурны. Ковку часто комбинируют с контрастным фоном, на котором элементы будут смотреться ярче. Лучшую циркуляцию обеспечивают металлические листы.

Пластик

Гигиеничный влагостойкий материал, но смотрится дешево. Его не рекомендуют к использованию в жилых комнатах, чаще в ванных или офисных помещениях. Экраны изготавливают из термостойкого пластика, выдерживающего нагрев до 80 градусов. Лучше устанавливать под наклоном.

Экзотические материалы

Решетки могут изготавливать из ротанга, бамбука, коры, плетеных веток. Для декора используются краски, стразы, декоративные сетки и прочие элементы.

Отражатели для батарей отопления Система отопления

» Батареи отопления

Система обогрева включает, крепежи, трубы терморегуляторы, бак для расширения, развоздушки, батареи, коллекторы, систему соединения котел, увеличивающие давление насосы.

На этой странице мы постараемся найти и выбрать для нужной дачи определенные компоненты монтажа. Монтаж обогревания дачи имеет разные элементы. Все элементы монтажа весьма важны.

Посему выбор частей конструкции нужно делать технически правильно.

Отражатели для батарей отопления

Отражатели батарей — это энергосберегающая технология, доступная любому жителю городской квартиры. Уже сейчас такие блестящие отражатели батарей можно увидеть в Киевских больницах, школах и детских садах.

Они возвращают в квартиры тепло от батарей, которое бесполезно уходит в ближайшую к ним стену.

Установленная под батарею фольга действует как термос — от таких поверхностей тепло отражается подобно солнечным лучам от зеркала.

Материал российского производства называется «Пенофол», украинского — «Алюфом», есть также масса импортных отражателей. Основа материала — алюминиевая фольга, которая прикреплена к вспененному мягкому материалу толщиной от 2 до 10мм.

Зав. отделом строительной физики и ресурсосбережения НИИ строительных конструкций Геннадий Фаренюк рассказал, как лучше выбрать отражатель:

— Благодаря «Пенофолу» или «Алюфому» удается сэкономить около 5% комнатного тепла (примерно 1 «лишний» градус). Поверьте, это немало! В 93-м году я получил патент именно на идею сохранения тепла в квартирах с помощью этого фольгированного материала, а сейчас он установлен в нескольких сотнях школ в рамках программы энергосбережения.

Готовых отражателей в магазинах не продают, однако их легко сделать самостоятельно — нужно купить на рынке или в магазине специальный материал и вырезать подходящие по размерам куски.

— Это обязательно должна быть металлическая фольга, — посоветовал физик, — она лучше отражает тепло. Гораздо хуже работает алюминиевое напыление на лавсановую основу. Проверить, фольга это или нет, очень просто — нужно поджечь край материала зажигалкой. Если он не расплавится — значит, фольга.

Цена теплоотражателя зависит от толщины. Продается материал на строительных рынках и в супермаркетах.

Удаление и предупреждение образования воздушных пробок в системе отопления.

Одной из основных причин ухудшения отопления, а порой и его отсутствия, является образование воздушных пробок в системе отопления зданий. Это вызывает негодование потребителей в адрес теплоснабжающих организаций, порой безосновательное, т.к. на тот момент источник тепловой энергии — котельная, работает в нормальном режиме.

Первая причина в том, что сама по себе вода содержит растворенный воздух. Если происходит нагревание воды, то воздух начинает выделяться в виде пузырьков, которые поднимаются в самые верхние участки трубопроводов. Именно там, скапливаясь, они и создают воздушные пробки.

Вторая причина — при понижении или изменении давления в системе отопления, происходит частичное ее опорожнение, и все образовавшиеся пустоты представляют собой воздушные пробки.

Третья причина — утечки из трубопроводов также способствуют «завоздушиванию» системы в целом.

Четвертая причина — ремонт системы трубопроводов и последующая сборка. Здесь избежать вероятности «завоздушивания» никак не удастся.

Практика показывает, что воздух собирается чаще всего в отопительных приборах, установленных на верхних этажах.

В таких случаях в верхних точках системы отопления производят удаление воздуха через специальные устройства — краны Маевского.

Кран Маевского

При поиске места образования воздушной пробки простукивают легким молотком трубы и отопительные приборы. В местах расположения воздушных пробок звук становится более сильным и звонким.

Воздушные пробки могут образоваться в местах перегибов трубопроводов. Поэтому при монтаже системы необходимо соблюдать величину и направление уклонов разводящих трубопроводов.

Воздушные пробки ликвидируют путем открывания воздухоспускных кранов до тех пор пока весь воздух не будет удален из системы. Такой способ удаления воздуха повторяют несколько раз, особенно на загрязненных системах.

В новости использованы материалы журнала „Міське господарство України”

Из чего их делают?

Рассмотрим, какие материалы применяются для таких экранов:

Если для этих целей применить только фольгу, тогда следует учесть, что этот металл нагревается и если у него будет контакт со стеной, тогда все тепло перейдет к ней. А чтобы этого не происходило необходимо между ними (фольга и стена) сделать прослойку, которая должна быть толще фольги и иметь низкую теплопроводность.

Для этого применяют пенофол, который представляет собой вспененную основу или порилекс с фольгой. Причем толщина экрана должна быть 3 — 5 мм.

Также отражатель тепла за батареей можно изготовить из рулонного пенопласта. Это трех миллиметровый материал, который создан специально для перенаправления тепла внутрь помещения.

Самым распространенным и дешевым материалом для изоляции, считается вспененный полиэтилен. 4 мм этого материала заменяет 10 см слой минеральной ваты. Полиэтилен изолирующим слоем крепится к стенке, а стороной с фольгой к отопительной батарее.

90 % тепла отражается от фольги, а слой теплоизоляции затрудняет потерю тепла. Для достижения наибольшего эффекта и сохранения тепла можно применить двустороннее фольгирование, то есть изолирующий материал будет средним звеном, а наружные стороны материала изготовлены из фольги, но это лишнее.

Крепят такой материал клеем, но будет лучше, если под таким экраном будет слой воздуха, который заменит теплоизолятор. Для этого применяют решетку, на которую крепят лист экрана, а толщина рекомендуемого слоя 10 мм.

2 Из каких материалов изготавливаются отражатели?

Теоретически их можно сделать из любого вида отражающего материала, скомбинировав его с теплоизолирующим изделием. Здесь главное выдержать одно условие. Отражающий материал обязан характеризоваться минимальным (до 0,05 Вт/м*°С) показателем теплопроводности. Этому условию полностью соответствует фольга. Но использовать ее самостоятельно нельзя. Фольгу, являющуюся металлизированным изделием, придется прикрепить к стене. Она будет нагреваться и сразу же передавать тепло стенке. Поэтому обязательно нужно выполнить специальную прослойку между стеновой поверхностью и фольгой

Важно! Прослойка должна быть толще металлизированного изделия

Чаще всего для изготовления теплоизолятора используют:

• рулонный пенопласт;
• пенофол (вспененный полиэтилен).

Пенопласт в рулонах – дешевый материал. При этом его теплозащитный потенциал в 1,5 раза выше, чем у известного изолятора – минеральной ваты. Вспененный полиэтилен по сравнению с минватой эффективнее в 2–2,5 раза. Доказано, что 4 мм пенофола обеспечивают такую же величину теплоизоляции, как и 10 мм минеральной ваты.

Материалы для изготовления экрана

Экран для радиатора изготовляют практически из любых материалов. Рынок представляет в этом отношении широкий выбор. Как правило, для декорирования батареи используются:

• металл;
• дерево;
• пластик;
• гипсокартон;
• МДФ.

Металл

Хорошо проводит тепло, имея при этом доступную цену. Если закрыть радиатор таким экраном, то потери тепла составят не более 3%. Для изготовления лучше подходит тонколистовой металл. Для защиты материал сверху покрывают полимерной плёнкой, которая играет декоративную роль. В продаже есть различные цвета этого покрытия как однотонные, так и с рисунком.

Недостатком металла является то, что работать с ним не так просто. От мастера требуются навыки сварочных работ, а также специальные инструменты.

Дерево

Деревянные панели на радиаторы более распространены в силу того, что дерево является удобным в использовании материалом, а природная красота сыграет декоративную роль. Панели из ценных пород дерева украшают интерьер и придают ему богатый вид.

Для изготовления выбирают хорошо просушенную древесину. Готовое изделие пропитывают специальными составами во избежание деформации и трещин.

Недостатком деревянных экранов является то, что за ними требуется постоянный уход. Кроме того, стоимость натуральной древесины достаточно высока.

Пластик

Самый бюджетный вариант для изготовления экрана на радиатор. Но доступностью и ограничиваются преимущества этого материала. От высоких температур пластик может деформироваться. Этот материал плохо проводит тепло, а при нагревании возможно выделение неприятного запаха и вредных веществ, опасных для здоровья.

МДФ

Наиболее распространённый материал для изготовления экранов на батарею — МДФ. Он не настолько дорог и капризен в уходе, как натуральное дерево.

Стоимость доступна, а работать с ним легко даже без специальных инструментов.

Гипсокартон

Перед использованием необходимо тщательно подготовить. Без специальной подготовки гипсокартон пересохнет и начнёт крошиться и трескаться. Кроме того, этот материал обладает низкой теплопроводностью.

Как сделать самому

Для начала необходимо определиться с желаемой конструкцией. Если отопительный прибор расположен в нише, то придется делать экран в виде плоской решетки. Достаточно будет подобрать декоративную панель по размерам ниши и установить в ней.

В большинстве же домов батареи подвешены под окнами на стене. Приходится выбирать между навесным и приставным коробом.

Вначале нужно сделать каркас из деревянных брусков. По ширине он будет шире батареи на 8-10 см (по 4-5 см с каждой стороны). По высоте для навесного варианта на те же 8-10 см больше, а для приставного экрана к расстоянию от пола до верха батареи придется добавить 5 см. Между плоскостью радиатора и экранной решеткой также необходим промежуток в пару сантиметров. Все эти отступы нужны для свободной циркуляции нагреваемого обогревателем воздуха.

Исходя из этих размеров, делается каркас короба. Для формирования боковых его стенок можно использовать фанеру, ДСП или доску. Лицевая сторона может быть выполнена из листа МДФ с отверстиями в виде какого-либо узора или стекла.

Если планируется использовать верх короба в качестве полочки, то он делается из сплошной доски. Иначе следует подобрать вариант с дырками для выхода нагретого воздуха.

Для скрепления частей короба и усиления всей конструкции хорошо подойдут металлические уголки и саморезы. Затем лицевая панель прибивается или прикручивается к каркасу. Чтобы улучшить вид по ее периметру набивается рамка из небольших реек.

При необходимости боковые стороны оклеиваются самоклеящимися обоями в цвет лицевой панели. А рейки и все деревянные детали можно обработать морилкой. Масляные краски и лаки лучше не использовать.

Для крепления навесного экрана придется просверлить пару отверстий над батареей для дюбелей с крючками. А приставной аналог просто подвинуть к стене.

Этих сведений вполне должно хватить, чтобы понять, как сделать экран на батарею своими руками. Дальнейшее зависит только от наличия минимальных навыков работы с древесиной и желания делать что-то самостоятельно собственными руками. Если включить фантазию можно создать поистине уникальный декоративный экран на радиатор.

Разновидности

Различают экраны по конструкционным параметрам, свойствам и областям применения. Причем все три критерия взаимно зависят и определяют друг друга. Например, в обеспечении окон на зимнее время может использоваться наиболее сложный в устройстве функциональный барьер с наполнителем из вольфрама, располагающий при этом наибольшим типоразмером. Специализированные жаростойкие панели используются в обустройстве котлов и печных сооружений. С другой стороны, тепловой экран выпускного коллектора является наиболее простым решением, что обусловлено и тесными условиями его монтажа, и относительно скромными тепловыми нагрузками.

Как правильно выбрать материал для изготовления теплоотражающего экрана?

Благодаря различным материалам, можно предотвратить потерю тепла, и обеспечить качественный обогрев помещения. Теплоотражающие экраны выполняют самостоятельно. Чтобы получить ожидаемый результат, необходимо приобретать металлическую фольгу, если на материале просто напыление, то он может расплавиться под действием высокой температуры. Чтобы это проверить, к фольге подносят огонь, материал не должен плавиться. Толщина выбранного материала должна быть от 3 миллиметров, швы соединения закрывают специальным скотчем на металлизированной основе. Для изготовления основания такого элемента можно применять сталь нержавеющего вида, дерево, стекло или пластик. Пластик является дешевым материалом, но при нагревании может выделять токсические вещества, это следует учесть при выборе материала. Материалы из стекла могут быть декоративными, то есть с различными узорами, они являются самыми дорогими, и в то же время хрупкими, могут треснуть под нажатием.

Экраны из металла нержавеющего вида имеют различные преимущества:

• они требовательны к ремонту и окрашиванию;
• теплообменный процесс происходит беспрепятственно;
• материал экологически безопасен, не выделяет токсических веществ;
• при нагревании не происходит деформация.

Экраны, основанием которых является дерево, экологически безопасные, имеют декоративную функцию, их цена зависит от породы материала. Если сэкономить на материале, при этом нарушая технологию, то элементы экрана могут дать трещины.

Установка теплоотражающего экрана

Установка теплоотражающего экрана позволяет увеличить температуру в помещении. При выполнении работы необходимо соблюдать такие правила:

1. Изоляция должна быть толщиной не меньше 5 миллиметров.
2. Фольга, которая является отражателем, должна направляться к радиатору.
3. Если на экране нет самоклеящейся основы, то его фиксируют скобами с помощью степлера для строительства.
4. Чтобы экран был установлен правильно, его помещают за радиатор, соблюдая зазор от 4 сантиметров. Если это расстояние будет слишком маленьким, то качественный обогрев воздуха не произойдет. При большом расстоянии отражательная функция уменьшается.
5. Для эффективной работы размер экрана должен быть больше, чем радиатор.
6. Если радиатор располагается в нише, то слой теплоизоляции должен быть толще.
7. Поверхность, предполагаемая для оклейки, должна быть ровной.

Благодаря экрану, тепло сохраняется не только за батареями, но и за трубами. При этом оно переходит в помещение, а не обогревает стену внешнего вида. Помимо того, что материал предотвращает выход тепла, он препятствует попаданию влажности внутрь. Чтобы проверить качество материала, можно поднести огонь, при этом фольга не должна расплавляться. Фиксация материала производится с помощью клеевых составов или степлера для строительства. Всю работу можно выполнить самостоятельно, без привлечения специалистов.

Для установки элемента, необходимо:

1. Произвести замеры радиатора, и вычислить количество необходимого материала, с тем учетом, что его должно быть немного больше.
2. Затем приобретают материал, толщиной от 3 миллиметров. Пенопропилен, фольгопласт или другой материал производится в рулонном виде.
3. Из материала вырезают экраны индивидуального размера для каждой батареи.
4. Помещают экран за радиатор, и фиксируют с помощью клеевого состава или степлера. При этом оставляют зазор от 4 сантиметров для нормальной циркуляции воздуха.

Для фиксации материала можно использовать жидкие гвозди или клеевой состав для обоев, имеющих немалый вес.

Теплоотражающий экран максимум эффекта при небольших расходах

Во многих квартирах и домов для жилья батареи отопления монтируются под проемами окна. Участок стены за ними всегда нагревается интенсивнее всего. Специалисты говорят, что данная часть может разогреваться до 35–40°. По существу дорогое тепло уходит на обогрев стены снаружи строения взамен того, чтобы выполнить температурный режим в помещении наиболее высокой.

Проблематику потерь тепла по настоящему решить примитивным способом – установить тепловой экран на участок стены прямо за радиатором

Еще большие потери тепла наблюдаются в вариантах, когда радиатор устанавливается в нишу. Она тоньше поверхности стен. А это означает, через нее в комнаты прохладный воздух попадает в больших количествах. Примиряться с подобным положением вещей, безусловно, нельзя. Да и не надо. Проблематику потерь тепла по настоящему решить примитивным и элегантным способом – установить тепловой экран на участок стены прямо за радиатором.

Интересующее нас теплоотражающее устройство не только хранит тепло. Оно, более того, оберегает батареи от проникновения в них частиц пыли и влаги из-за стены (через маленькие трещины). Зрительно теплоотражающие экраны фабричного производства смотрятся симпатично. Это позволяет при их помощи приукрасить невзрачные участки стены за радиаторами теплоснабжения.

Нюансы применения

Когда выбирается теплоизоляция, стоит помнить, что не всякая может отражать тепло. Чтобы показатель был максимальным фольга должна быть достаточно толстой. Чаще всего изоляция, ее основа, – это экструдированный полиэтилен, имеющий толстый алюминиевый слой, удерживающий максимум тепловой энергии. К ним относятся утеплители Теплофол, Пенофол, Алюфол, другие.

Теплофол

Обшивка, которая может отражать, выпускается в форме матов, рулонных полотен, цилиндров для труб. Если ее изготавливают по технологии, тестированием, характеристика термического сопротивления обязательно указывается в сопроводительных документах. Если фольгировать материал, его спектр применения расшириться до бесконечности. Он идеален для

внутренних работ идеален металлизированный полиэтиленовый материал, который способен отражать тепло. При установке понадобится оставить расстояние между обшивкой и стенкой для вентиляции. Это сохранит материал, предотвратит скопление влаги, рост плесени.
Если это наружная теплоизоляция, стоит остановиться на минеральной вате или п/э с металлом

При укладке важно, чтобы материал был состыкован, щели проклеены специальным скотчем.
Когда утепляется потолок, используется минвата, прослойку воздуха между ней и отделкой. Для создания подобной конструкции монтируется обрешетка из деревянных брусков, также используют металлический профиль.. Для теплосетей, водопроводных магистралей малого диаметра незаменимой станет изоляция без воздушной прослойки

Если труба большого диаметра, подушка между ней и обшивкой обязательна, исключение из правил – фольгированная минеральная вата. Когда изоляция для трубопроводов изготовлена на основе полиэтилена, желательно, чтобы она была фольгированной с двух сторон. Чтобы радиаторы отопления работали на полную мощность, берут материал, который способен эффективно отражать тепло. Вырезают лист по размеру батареи, помещают его между стенкой и отопительным прибором, фольга при этом должна быть направлена лицом к помещению. Изоляция проста в установке, но гарантирует высокий КПД обогревателей, батарей, калориферов, повышая его 30-35%

Для теплосетей, водопроводных магистралей малого диаметра незаменимой станет изоляция без воздушной прослойки. Если труба большого диаметра, подушка между ней и обшивкой обязательна, исключение из правил – фольгированная минеральная вата. Когда изоляция для трубопроводов изготовлена на основе полиэтилена, желательно, чтобы она была фольгированной с двух сторон. Чтобы радиаторы отопления работали на полную мощность, берут материал, который способен эффективно отражать тепло. Вырезают лист по размеру батареи, помещают его между стенкой и отопительным прибором, фольга при этом должна быть направлена лицом к помещению. Изоляция проста в установке, но гарантирует высокий КПД обогревателей, батарей, калориферов, повышая его 30-35%.
