Теплый пол на балконе. как организовать водяное отопление лоджии?

Инфракрасные теплые полы

Такой пол при подключении к электросети излучает длинные инфракрасные лучи и отрицательно заряженные ионы. Поскольку любое тепло является инфракрасным по своей природе, можно сказать, что указание на «инфракрасность» просто маркетинговый ход производителей. Принцип прогрева ничем не отличается от других типов теплых полов – они нагревают напольное покрытие, а от него уже воздух.

Ионизация воздуха бесспорно полезна. Ионы убивают грибок, воздух становится чище. Только вот незадача – весь полезный эффект будет ограничиваться напольным покрытием. Оно просто не пустит ионы дальше.

Производители рекомендуют укладывать инфракрасные полы под ковролин, плитку, ламинат и дерево. Но хотим вас предостеречь – из-за постоянного прогрева два последних покрытия могут рассохнуться.

Преимущества инфракрасных теплых полов

Сравнение трех систем обогрева: кабельных, инфракрасных полов и радиатора

Инфракрасные теплые полы во многом лучше кабельных:

• они нагревают воздух более равномерно по всей высоте комнаты. Около потолка будет +20°C, тогда как кабельные и водяные полы прогревают верх помещения до +15°C
• теплопроводность инфракрасного пола немного выше, чем у водяных и кабельных полов. Тепло от первого на 90% передается напольному покрытию, и только 10% может уйти к соседям снизу
• инфракрасный пол экономит 20% электроэнергии по сравнению с кабельными полами
• прогрев до заданной температуры происходит в два раза быстрее остальных полов
• теплоотдача не уменьшается со временем. При правильной эксплуатации пол может работать, как новый, много лет
• электрические контакты имеют параллельную схему соединения. Это означает, что если выйдет из строя один участок, остальные будут работать без заметных потерь тепла
• инфракрасный пол безопасен в использовании. Он не горит, не перемерзает, не бьет током. Электромагнитное излучение меньше, чем у кабельных полов – последние излучают его по всему объему балкона, а в инфракрасном ток течет только по краям
• чтобы установить такой пол не нужны разрешения от властей. Его удобно использовать в квартирных домах централизованного отопления, так как установка водяного пола там запрещена законом
• устанавливаются легко и быстро за несколько часов
• если потребуется, их можно собрать и расстелить на новом месте

Недостатки инфракрасных теплых полов

Схема подключения теплого пленочного пола не из простых

У инфракрасных полов также есть изъяны:

• • сложно подключить электричество. Если не получится правильно подсоединить контакт, его придется выкинуть. А их в комплекте ограниченное количество
  • производители пленки заверяют, что ее можно укладывать даже на неровный пол

Однако это не так. Пол нужно хорошенько выровнять, чтобы, опять же, не повредились контакты.

Виды инфракрасных теплых полов

Существует два вида инфракрасных полов – пленочные, которые представляют собой рулоны тонкой пленки, и маты из нагревательных стержней.

Стержневой инфракрасный пол

Это карбоновые стержни, которые связаны друг с другом с обоих концов черными соединительными проводами.

В отличие от пленочных, стержневой пол нужно заливать стяжкой. Зато расстилать его тоже просто – раскатал и готово.  Кроме того, не придется так тщательно выравнивать плиту, как под пленку.

Пленочный пол

Бывает с греющими полосками и нагревающимся полностью.

В пленках с греющими полосками нагреваются отдельные полосы, проложенные между полиуретановыми слоями. Делятся такие пленки в зависимости от материала нагревательного элемента на биметаллические и углеродные (карбоновые).

Внешне два вида мало чем отличаются друг от друга. Однако биметаллические пленки не распространены сейчас, так как менее эффективны. У них алюминиевые и медные полосы.

Углеводородный (карбоновый) пол греет за счет карбоновых полосок. Срок службы таких полов – 15 лет. Стоимость 1 кв. м. – от 500 до 1000 руб.

Сплошную карбоновую пленку выпустили в 2011 году южнокорейцы. Ее отличие в том, что она не состоит из отдельных полосок, а представляет из себя цельный карбоновый слой. Чем больше площадь покрытия – тем выше коэффициент полезного действия, то есть прогревания.

Цельный карбон залит между слоями полиэтилентерефталата (PET). Эти слои обеспечивает такую прочность, что пленку можно искромсать ножом, и теплоотдача останется прежней. Поэтому гарантийный срок на нее – 50 лет. Она продается рулонами шириной 50 и 100 см. Стоимость 1 кв. м. около 1600 руб.

Для балконов подойдет теплая пленка мощностью от 180 Вт и выше.
Дополнительно придется купить: теплоизоляционную подложку под пленку (например, пенофенол или изолон), терморегулятор.

Правила эксплуатации теплого пола

Теплый пол прослужит долго, если пользователи будут соблюдать несколько важных правил:

• не вносить изменения в электросистему обогрева самостоятельно;
• не размещать на полу тяжелые предметы в тех зонах, где проложен кабель или внедрены маты;
• не нарушать целостность покрытия пола — нельзя сверлить, вбивать гвозди и вкручивать саморезы;
• не подвергать напольное покрытие существенным механическим нагрузкам во избежание повреждения датчика и нагревательного элемента;
• при выявлении неисправностей систему теплый пол необходимо отключить и вызвать мастера;
• если все жильцы планируют надолго покинуть дом/квартиру, теплый пол полностью обесточивают;
• если теплый пол служит основным источником тепла, то при отсутствии в жилище людей выставляют обогрев на минимальные мощности;
• оптимальной температурой нагрева пола считаются показатели, не превышающие 50 °С;
• при попадании на пол большого количества воды или другой жидкости систему нужно отключить от электропитания.

Расчёт

Составляется схема прокладки системы, чтобы было наглядно понятно, что куда должно подходить и с чем соединяться. Этот этап серьёзный, так как от правильности расчётов будет зависеть функционирование отопления. Если провести неточные вычисления, то не исключено, что придётся исправлять недочёты практически в первый же год эксплуатации.

Лучше всего расчёты выполнят в проектной организации. Но можно рассчитать всё на калькуляторе самому.

Совет
Вымеряв все параметры балконного помещения (длину, ширину, площадь покрытия пола, кривые углы, высоту основания до окна и двери), можно ввести показатели в специальные системы расчёта, предоставленные бесплатно на сайтах организаций и строительных компаний.

Можно найти калькулятор в широком доступе в интернете, чтобы определить необходимый шаг труб, установочные параметры. При этом выдастся значение мощности теплоотдачи, которую нужно будет учесть при монтаже.

Между трубами всегда должно сохраняться расстояние не менее 10 см

При расчёте их количества для водяного пола важно учесть длину одного контура, которая не должна превышать 60 см. При соблюдении всех этих условий можно будет эффективно закупить нужное количество материала, а затем грамотно смонтировать водяное отопление

Медные

Считаются самыми долговечными, а поэтому самыми надёжными. При этом их цена также высока. Большинство из них изготавливаются из чистой меди, что гарантирует срок эксплуатации как минимум 50 лет, а как максимум — все 200.

Металлопластиковые

Внутренний слой — из алюминия, что делает их сверхпрочными, долговечными. Высокая цена покрывается гибкостью, прочностью, возможностью постоянно не менять форму. Форма и температура их неизменна.

Дешевле металлопластиковых и медных, но имеют излишнюю гибкость, малую прочность.

Полипропиленовые

Надёжные, стойкие к воздействиям воды, не допускают коррозии. При этом подверженность их засорам минимальна.

Важно
Монтаж полипропиленовых труб — самый трудоёмкий. Связано это с наименьшей их гибкостью и невозможностью монтажа в ограниченных по площади пространствах.. Нельзя их использовать на меленьких лоджиях, балконах, так как их долговечность невелика при плохой установке

Нельзя их использовать на меленьких лоджиях, балконах, так как их долговечность невелика при плохой установке.

Из сшитого полиэтилена

Прочные, износостойкие, закладываются на молекулярном уровне, что обеспечивает долгий срок службы.

На балконе устанавливать водяной пол очень выгодно. Лоджия с таким отоплением будет идеально прогреваться и служить дополнительным помещением, в котором можно даже ночевать. Правильная укладка, верный расчёт подачи воды гарантируют надёжную систему обогрева, что позволит работать оборудованию достаточно долго.

Как подаётся отопление на лоджию?

Для подачи тепла необходимо установить трубопровод и узел смешивания теплоносителя. Источником тепла будет служить вода, которая бесперебойно циркулирует по гибким пазам труб. Нагрев осуществляется равномерно по всей площади. При этом нет наружных отопительных приборов, которые зачастую портят вид фасада балкона.

Влажность устанавливается приемлемая. Она соответствует такому уровню, чтобы над поверхностью и под трубами не скапливался конденсат, не появлялась плесень.

Для многоквартирных домов тёплые водяные полы не устанавливают, когда единственным источником напора воды является централизованное отопление. Монтаж затрудняется в связи с тем, что гидравлическое давление увеличивается в несколько раз, сопротивление этой системы во всём доме очень велико.

Водяные полы – аналог отопления на пару, поэтому очень выгодны, а за электричество придётся заплатить намного дороже.

От котла

Конструкцию тёплого пола можно установить двумя способами. Если в основе балкона — бетонная плита, то стоит производить монтаж в бетонной стяжке. Деревянные полы требуют деревянных балок. В водяном отоплении есть коллекторная система. В своей комплектации она содержит:

• гребёнку из нержавеющей стали;
• регулятор температуры;
• расходомеры.

По этой системе производится распределение воды. Она равномерно идёт по трубам, удерживает определённую температуру.

Важно
Должна соблюдаться температурная отметка в 40 градусов. Больше делать не стоит

Такой уровень поддерживают терморегуляторы.

Терморегуляторы можно устанавливать в электронном исполнении или в механическом. Первые программируются так, чтобы удержать заданную температуру воды во всей системе. Механическими можно вручную менять температуру. Коллектор необходимо установить в специально выдолбленной нише или приобретённом заранее коллекторном шкафу.

Подготовка к установке

Перед тем как приступать к укладке и монтажу, необходимо составить схему укладки, а также определить весь необходимый инвентарь, который может потребоваться для работы. После проверки состояния балконной плиты убеждаются в том, что нагрузка будет соответствовать параметрам помещения.

При имеющейся неровности важно сделать выравнивающую бетонную стяжку. Для понимания того, какая толщина стяжки понадобится для укладки, рассчитывают уровень поднятия пола

Для этого плюсуют все составляющие:

• теплоизоляционный слой;
• бетонная стяжка;
• напольное покрытие.

Нужно придерживаться оптимальной величины, которая выражается в расстоянии между границей окна и пола. По ГОСТу — не меньше 110 см.

Важно оценить, справиться ли бетонная плита с возложенной на неё нагрузкой. Необходимо снять имеющееся напольное покрытие, просмотреть визуально плиту на целостность

Обвалившиеся углы, щели необходимо сразу заделать цементным раствором. Если есть недостающие куски арматуры, то они привариваются к каркасу.

Варианты укладки теплого основания

Можно выложить тёплый пол в двух вариантах — змейкой или в форме улитки:

1. Змейкой. Подходит для относительно небольших по площади балконов, имеющих средние размеры или самые маленькие. Трубы при этом располагают параллельно относительно друг друга. При этом максимальная температура воды сохраняется в самом начальном трубном отсеке системы. Укладывать нужно начинать от окон или от стен.
2. Улиткой. Спиральное расположение. Трубы двух видов (подающая и возвратная) укладывают строго параллельно относительно друг друга. Двойная спираль заключается в компенсации тёплой трубы за счёт охлаждения холодной соседней.

Внимание
На сетке уже устанавливаются трубы теплоносителя. Если они гибкие, то для их затягивания используют хомуты

Их необходимо зафиксировать

При этом важно соблюсти расстояние между отдельными элементами около 1 метра.

1. Когда бетонная стяжка приобретёт достаточную плотность, на её поверхности располагают гидроизоляционный слой. Используют обычно полиэтиленовую плёнку или любой другой гидроизоляционный материал.
2. В отведённом месте аккуратно располагают коллектор. Окончания труб, подходящих к нему, подвергаются гофрированию.
3. В течение суток выполняют проверку всей системы, её отлаженную бесперебойную работу. Давление воды при этом оставляют в 3–5 бар.
4. По окончании этого срока систему отключают, заполняют систему водой.
5. Поверх накладывают небольшой слой бетонной смеси. Уровень наложения примерно должен быть выше труб на 3 см.
6. Затем кладётся финишное покрытие — ламинат или плитка.

Укладка теплого пола под ламинат на балконе

Стандартное покрытие представляет собой композиционный древесный материал, где связующим веществом является смола и присадки. Безопасная максимальная температура нагрева + 27С. При перегреве начинают выделяться вредные вещества, представляющие опасность для здоровья. Пересыхает, трескается поверхность ламели, нарушается геометрия.

Строительный рынок располагает качественным ламинатом класса Е1 или Е0, предназначенным для укладки на полы с подогревом. В нем используются натуральные смолы или низкий уровень формальдегида. Покрытие оснащено специальными замками, усиленными металлическими элементами. Существенное значение имеет и класс материала: 33 и выше.

Выбор напольной тепловой конструкции

Нагрев напольного покрытия на балконе обеспечивается тепловым контуром, который монтируется под финишную отделку пола. В настоящее время для организации теплого пола используются 3 разновидности конструкций — с водяным теплоносителем, с нагревательными матами и с инфракрасной пленкой.

Водяной теплый пол

Контуром системы этого типа является плоский змеевик из трубок, по которым движется теплоноситель — вода или антифриз заданной температуры. Циркулируя по трубкам, жидкое содержимое системы отдает тепло материалу, с которым контактирует, а остывшая жидкость снова поступает в нагреватель.

При выборе в качестве теплоносителя воды система теплого пола может представлять собой часть общей отопительной системы жилища — центральной или автономной. Оборудовать теплые полы от центральной системы обогрева проще — достаточно установить запирающие устройства в участках врезки. В автономных системах нужно предусмотреть монтаж расширительного бака и распределительного узла с автоматическим управлением.

При использовании труб большого диаметра отмечаются значительные теплопотери, поэтому эффективнее будет система с трубами сечением до 16 мм.

Нагревательные маты

Реализацию электрической системы обогрева пола можно произвести при помощи специальных матов. Это единый нагревательный кабель, уложенный в виде змейки или улитки на стекловолоконную сетку. В таких системах применяются кабели двух типов:

• одножильные — подключаются к терморегулятору обоими концами, требуют раскройки матов, что может усложнить процесс установки. Зато система является одной из самых бюджетных и подходит для условно жилых помещений, таких как балкон и санузел;
• двужильные — более совершенная система, позволяющая заключить один конец кабеля в муфту, а другой подключить к терморегулятору. В такой схеме монтаж может быть окончен в любой зоне помещения, а благодаря повышенной безопасности двужильный кабель может применяться в жилых комнатах.

Нагревательные маты отличаются по мощности, поэтому перед покупкой необходимо произвести расчет требуемого обогрева с учетом теплопотерь помещения и общей площади.

Пленочный пол

Пленка обеспечивает высокую температуру на балконе за счет инфракрасного излучения. Волны этого типа абсолютно безопасны для человека, создают мягкий равномерный нагрев, а благодаря эффекту конвекции подогревают не только сам пол, но и окружающие предметы.

Этот тип обогрева считается одним из самых энергоэффективных — в отличие от традиционных систем, он дает экономию на 15-20%. Инфракрасная пленка укладывается на особое светоотражающее покрытие, которое будет блокировать теплопотери и повышать эффективность теплосистемы.

При всех преимуществах инфракрасный пол — не лучшее решение для отапливания балкона. Он требует идеально ровной поверхности для укладки, что в этих зонах жилища организовать весьма затруднительно.

Неровное покрытие может привести к тому, что пленка, которая отличается небольшой толщиной, попросту порвется и утратит свои полезные свойства.

Виды теплых полов

Как уже упоминалось, теплые полы могут делаться на основе нескольких технологий:

• Электрической;
• Водяной.

Если говорить об электрическом теплом поле, то он может быть:

• С кабельной системой;
• На основе матов;
• Инфракрасный.

Первая категория является наиболее простой. Подобный тип подогрева отлично сочетается с ламинатом. В этой системе нагревательным элементом является провод. Для комфортной работы системы нужно напряжение где-то 150 Ватт на квадратный метр. После того, как укладывается провод, осуществляется стяжка при помощи цемента, а после застывания укладывают покрытие на пол.

Такой механизм также имеет и недостатки, главным из которых является необходимость обеспечить гидроизоляцию балконной плиты. Это влечет за собой повышение уровня пола на балконе где-то на 12-15 сантиметров. А при входе в помещение это можно быть неудобно.

Недостатком будет и то, что стяжки создают дополнительное напряжение на саму плиту, что может оказаться критичным для старых построек. Кроме того, использовать пол можно не ранее, чем через 4 недели. Это нужно, чтобы стяжка полностью застыла. В противном случае, все очень быстро начнет портиться и довольно скоро все нужно будет делать заново.

Если говорить об инфракрасных полах, то такой тип будет отличным решением для небольших помещений. Преимуществом будет то, что с ним можно использовать в связке любое напольное покрытие, включая ковролин и ламинат. Принцип работы заключается в излучении инфракрасных волн, которые находятся в определенном диапазоне. В этом случае нагревательный элемент является полосками с карбоновой пастой, соединенные лавсаном. В основе пасты лежит смесь грифеля и определенных добавок. Проводником электричества будет медный провод.

Если говорить о нагревательных матах, то они сделаны в виде сетки с закрепленным кабелем внутри, по которому передается электричество. Его жила может создаваться из различных материалов. Главным критерием будет наличие высокого сопротивления этого материала. Если утеплять полы матами, то гидроизоляция не нужна. Сетка чаще всего имеет размер в ширину где-то 50 сантиметров. Ее нужно всего лишь раскатать и установить финишное покрытие. Если напольным покрытием выбрана плитка, то маты можно как бы вложить в специальный состав. Тогда и делать что-то с полом балкона не обязательно, а использовать конструкцию можно уже дней через 7. Эксплуатировать такой теплый пол также очень просто.

В водяных теплых полах обогрев происходит благодаря наличию радиатора, который находится в бетонной стяжке. По мнению многих специалистов такой вариант обогрева является лучшим для балкона. Только законодательно он запрещен. Такая конструкция имеет небольшую себестоимость, отличается универсальностью и простотой.

Монтаж водяного теплого пола

Конструкция теплого пола устанавливается двумя способами. В случае, когда основой балкона выступает бетонная плита, трубы монтируются в бетонной стяжке. Если пол лоджии выполнен из дерева, то между деревянными балками. Относительно бетона эффективность подогрева будет значительно выше, так как он обладает отличным теплопроводными свойствами. Работа конечно более трудоемкая, но конечный результат все перекрывает.

Варианты схем подключения коллектора к стоякам центрального отопления

Внимание! Начинать монтировать систему подогрева полов стоит только в том случае, когда уже установлены пластиковые окна и утеплены стены

Варианты укладки

Схема укладки труб для данной конструкции имеет два вида, форма змейки и улитки. Касательно первой формы, то ее применяют на балконах с небольшой площадью. Трубы укладываются параллельно друг у другу, в ходе чего и образовывается змейка.

Схема крепления водяных труб на лоджии

Форма улитки имеет двойную спираль, подающая и возвратная части труб идут параллельно друг другу. В ходе такой композиции, подающая труба охлаждает соседние части труб. Схема улитки предназначена для больших балконов и лоджий.

Вариант трубной разводки «по кольцу»

Какие используют трубы

Монтаж конструкции водяных теплых полов предусматривает использование 4 видов труб:

1. Металлопластиковые. Трубы имеют алюминиевую внутреннюю основу, которая делает их более прочными. Они отлично справляются с возлагаемыми на них свойствами, имеют отличную гибкость, выдерживают высокую температуру.
2. Медные. Самые распространенный и дорогой материал. Средний срок эксплуатации медных труб составляет более 100 лет.
3. Полиэтиленовые. Достаточно гибкие, но совсем не прочные трубы. По стоимости намного дешевле своих предшественников.
4. Полипропиленовые. Трубы славятся своей долговечностью, практически не засоряются и не подвергаются воздействию коррозии. Минусом материала является плохая гибкость.

Свойства коллекторной системы

Коллектор необходим для подачи воды по трубам и регулированию температуры. Механизм состоит из терморегулятора и расходомера. Приборы бывают двух видов:

• механические;
• электронные;

Оборудование размещают в специально отведенный шкаф, а если балкон позволяет выдолбить нишу нужного размера, то коллектор размещают в ней.

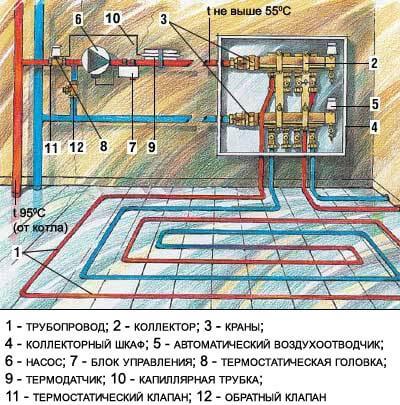

Схема коллектора

Какое финишное покрытие лучше при теплом поле и почему

Линолеум

Планируя установку системы подогрева пола на балконе под линолеум или ламинированное покрытие, важно грамотно подобрать материал, в первую очередь — обратив внимание на его устойчивость к температурным перепадам. Чтобы не ошибиться в выборе финишного покрытия, перед покупкой следует изучить маркировку материала, где указываются теплотехнические характеристики изделия. Так, в случае ламината при монтаже поверх теплого пола могут использоваться панели серий 31 и 32 толщиной от 8 до 10 мм

Обозначения «Underflowheating» и «Warmwasser» указывают на возможность использования материала именно с системой водяного теплого пола. Также возможны и другие указания и пиктограммы. В частности, на материалах часто указывается рекомендуемая температура эксплуатации, чаще всего составляющая не менее 25—27°С

Так, в случае ламината при монтаже поверх теплого пола могут использоваться панели серий 31 и 32 толщиной от 8 до 10 мм. Обозначения «Underflowheating» и «Warmwasser» указывают на возможность использования материала именно с системой водяного теплого пола. Также возможны и другие указания и пиктограммы. В частности, на материалах часто указывается рекомендуемая температура эксплуатации, чаще всего составляющая не менее 25—27°С.

Керамогранит

В случае покрытия пола керамической плиткой можно сказать, что подойдет любой из типов теплого пола. Кроме того при выборе наиболее предпочтительного варианта можно учитывать, что в частном секторе, где за отопление отвечает печь или индивидуальный котел. Тем более предпочтительным считается водный тип подогрева пола на балконе. В свою очередь, для балконов городских квартир, где необходимость использования теплого пола возникает чаще в холодные периоды, можно порекомендовать выбор электрической системы

При этом надо принимать во внимание, что керамическая плитка отлично нагревается и способна подолгу удерживать тепло — в этом плане она существенно превосходит ламинат и линолеум. Так или иначе, окончательный выбор финишного покрытия всегда остается за владельцем

Во-первых важно выбрать наиболее предпочтительный тип системы, которая может быть водяной или электрической. Выбор того или иного теплого пола для лоджии или балкона осуществляется в соответствии с расположением помещения

Его типом (выносной, утепленный и т. д.), целями обеспечения обогрева, финансовыми возможностями владельца помещения.

В заключении во внимание принимается финишное покрытие пола балкона. Так же рекомендуем к прочтению — УТЕПЛЕНИЕ ЛЮБЫХ ВИДОВ ПОЛОВ ПРИ ПОМОЩИ КЕРАМЗИТА

Так же рекомендуем к прочтению — УТЕПЛЕНИЕ ЛЮБЫХ ВИДОВ ПОЛОВ ПРИ ПОМОЩИ КЕРАМЗИТА
