Теплые водяные полы в частном доме

Подключение водяного теплого пола к радиатору отопления

Водяные теплые полы чаще всего подключают к радиаторам отопления. При этом подключении полы могут дублировать работу отопительного прибора или выполнять функцию независимого отопления. При всех способах подключения наблюдается снижение эффективности работы радиатора. Это вызвано возвратом в прибор холодного теплоносителя из обратки теплых полов. В целом же температурный фон помещения не страдает от этого, снижение компенсируется полами.

Основное направление привязки полов в этом случае – заглушки на обратной стороне радиатора, противоположной стороне подключения. Их заменяют на проходные заглушки, к которым через запорно-регулирующую арматуру подключают узлы и трубы теплого пола.

Во всех вариантах подключения пола должен быть применен циркуляционный насос малой мощности. Это вызвано большим сопротивлением комплекса полов – вода из системы отопления просто не будет циркулировать по трубам.

Насос лучше всего использовать со ступенчатым регулированием скорости вращения рабочего колеса. Это дает дополнительную возможность для регулирования. Трехскоростные насосы имеют среднюю электрическую мощность в пределах 50 – 70 Вт.

Простейшей является схема прямого подключения, когда трубопроводы одного контура подключаются к одному радиатору. В этом случае устанавливаются краны на входе и выходе из контура, причем желательно применить хоть один вентиль. Он нужен для регулировки величины потока.

Эта схема является самой неудачной в гидравлическом плане. Возникновение подобного элемента отрицательно отразится на работе стояка в целом, скорее всего — будет замечено жильцами соседних квартир. Полное закрытие арматуры на входе в контур может повлечь работу насоса в режиме «сухого хода» и выход из строя.

Улучшенная версия предыдущей схемы – схема с монтажом байпаса контура и установкой на нем термостатического вентиля. В этом случае улучшится качество регулировки температуры теплоносителя. Вентиль на байпасе будет разбавлять подачу теплоносителем из обратки.

При этом гидравличекий режим работы несколько улучшится – в напольное отопление будет отбираться меньшее количество воды, что положительно скажется на работе стояка. Качество регулировки хоть и улучшится, но по-прежнему будет желать лучшего.

Лучшей конфигурацией при прямом подключении является схема с термостатическим смесителем.

Гидравлический режим работы аналогичен характеру работы второй схемы (с байпасом). Регулирование температуры качественно улучшается. Организация байпаса при подобной гидравлической схеме теряет смысл, хотя сеть пестрит схемами с подобными нелепыми «художествами» копирайтеров.

Оптимальный вариант подключения – использование специального узла с теплообменным аппаратом.

Вода контура нагревается теплоносителем центральной сети в теплообменнике, осуществлено полное гидравлическое разделение систем. Узлы оборудуются циркуляционным насосом, термостатическим смесителем и двумя распределительными коллекторами. Подобные узлы оптимальны при поквартирном подключении к сети центрального отопления – они не вносят гидравлический и температурный дисбаланс, имеется возможность интеграции с теплосчетчиком.

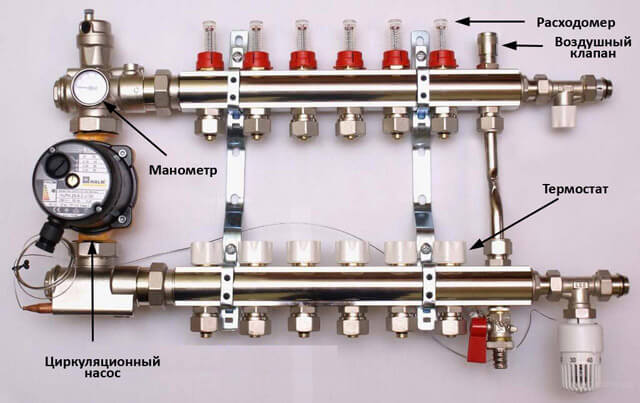

В заводских узлах управления чаще всего вместо трехходового смесителя используется четырехходовой. Такая система является лучшей версией в плане гидравлического и температурного регулирования.

Варианты отопления без батарей

Сегодня существует несколько видов теплых полов, каждый из которых имеет свои плюсы и минусы. Целесообразность установки каждого вида в качестве основного отопления зависит от параметров помещения и планируемого источника тепла.

Водяной пол

Для работы данного типа отопления нужен котел, обеспечивающий нагрев теплоносителя, и насос, за счет которого вода циркулирует по трубопроводу. Монтаж водяного пола  весьма сложен и требует укладки нескольких слоев материала (теплоизоляция, арматурная сетка, бетонная стяжка, чистовое покрытие). Может использоваться как самостоятельное, так и дополнительное отопление для помещений любых размеров, однако для больших домов потребуется проведение сложных расчетов и установка одного или нескольких коллекторов.

Кабельный пол

Электрические нагреватели кабельного типа занимают часть площади пола (около 70%), их укладывают в местах, свободных от мебели и тяжелых предметов. Обычно применяется для самостоятельного отопления небольших помещений или в качестве дополнительного, так как обогревать большой дом электричеством экономически не выгодно.

Инфракрасный пленочный пол

Подходит для небольших и средних помещений и не требует укладки цементной стяжки, поэтому монтаж ИК-пленки целесообразно проводить не только на пол, но также на стены и потолок. Данный тип отопления может быть использован в качестве основного при условии стабильного электроснабжения.

Стержневой электрический пол

Настил из соединенных между собой карбоновых стержней укладывается под бетонную стяжку или плитку и обеспечивает наиболее эффективное распределение тепла, излучаемого в ИК-диапазоне. Данный вид рационально использовать для обогрева отдельных комнат или небольших помещений.

Подробнее о выборе теплого пола и устройстве системы читайте в наших статьях.

Нужен ли теплый пол в частном доме?

Теплые полы — достаточно дорогая система и без нее можно обойтись, но создаваемый комфорт стоит того, чтобы на ее монтаж потратить деньги.

Что выбрать? Стоит ли платить больше, чтобы получить что-то лучшее? Это зависит оттого, как сильно это желание и сколько нужно доплатить.

Стоимость определяется необходимостью укладки более толстого слоя теплоизоляции, более толстого слоя стяжки, использования более сложной системы регулирования. Во время ее выполнения существует больше вероятность допустить ошибки, а их исправление и устранение последствий возможной аварии обычно является более дорогостоящим процессом.

При устройстве в доме полов по грунту теплый пол в частном доме является лучшим решением – дополнительные затраты будут относительно невелики и оправданы повышенным тепловым комфортом.

В случае отопления дома твердотопливным котлом, целесообразно использовать теплый пол и в качестве аккумулятора тепла .

Опыт эксплуатации теплых полов свидетельствует, что система очень надежна и с ней редко возникают проблемы. Она достаточно освоена, и ее монтаж не должен вызывать затруднения у специалистов. Более высокая стоимость и более высокий риск, что «что-то будет не так», — это цена, которую приходится платить за возможность наслаждаться комфортом, обеспечиваемым системой теплых полов.

Наиболее универсальным является часто используемое решение со смешанной системой,

в которой часть помещений (например, спальни) обогревается радиаторами, а остальные — где напольным покрытием является керамическая или каменная плитка (гостиная, кухня, ванные, туалеты) — системой теплых полов.

Нужен ли теплый пол в частном доме? – надеюсь, что эта статья поможет Вам принять правильное решение.

Узнайте, что выбрали другие.

Смотреть!

— все опросы

Еще статьи на эту тему:

⇆

Отличие «пирога» водяного пола в квартире

«Пирог» гидропола в квартире, такой же, как в и частном доме, разница только в толщине, так как нельзя превышать уровень нагрузки на перекрытия.

Конструкция тёплого пола в доме, где слой утеплителя на первом этаже составляет 100 мм, отличается от квартирного меньшей толщиной теплоизоляционного материала, достаточно 20 — 50 мм — зависит это от этажа, количества наружных стен и состояния дома.

Если жильё вторичное, то чаще возникает проблема с дверными проёмами — они имеют определённую высоту. Увеличение «пирога» пола приведёт к уменьшению высоты проёма. На первичном рынке жилья можно купить квартиру без перегородок, и производить свою планировку.

Отопление полами водяного типа

Водяные системы «тёплого пола» представляют из себя гибкие трубы, в которых обращается теплоноситель (к примеру, вода). Поверх такой системы чаще всего укладывается стяжка, но возможен и «сухой» вариант монтажа.

В старых многоквартирных домах подобный вариант отопления теплым полом используется редко, так как централизованные системы отопления на это не рассчитаны.

Однако в некоторых новостройках существуют возможности для подключения тёплых полов. Чаще водяные системы используют в частных жилых постройках.

Особенности

Теплоноситель с температурой не выше 40—45 градусов поступает в трубы конструкции от котла. Часто отопительное оборудование обеспечивает более сильный нагрев. В связи с чем требуется подмес остывшего теплоносителя к поступающему от котла. Это производится с помощью специального термостатического клапана. Вся система функционирует при помощи циркуляционного насоса.

Существует единственный тип котлов, благодаря которому получают заданную температуру – это газовые конденсационные котлы. Теплоноситель из такого котла направляется напрямую в трубы тёплого пола, и узел подмеса необязателен.

Преимущества

Выделяют следующие плюсы подобных полов:

• равномерность обогрева всей площади помещения;
• комфорт в помещении;
• экологичность (отсутствует электромагнитное излучение);
• экономичность (работает от одного котла с системой радиаторов, особенно выгодно использование газовых котлов);
• отсутствие видимых элементов отопления, которое положительно сказывается на внешнем виде комнат.

Недостатки

Минусы водяных тёплых полов:

• сложность установки в многоквартирных домах (в основном в домах старой постройки);
• увеличенная толщина бетонной стяжки (7–10 сантиметров);
• трудоёмкость монтажа;
• высокие финансовые затраты на устройство системы;
• возможность протечек;
• сложности ремонта при использовании стяжки (в меньшей степени относится к сухому варианту монтажа).

Распределение температуры в помещении

При обогреве помещений с помощью любого тёплого пола температура выше внизу комнаты и ниже – у потолка. Такой температурный режим комфортен для человека, ведь ноги находятся в тепле, а голова – в холоде.

Перед монтажом водяных полов планируется и рассчитывается система распределения тепла в разных помещениях и даже их частях.

В ванной или спальне комфортна более высокая температура, в коридоре она необязательна. Теплоноситель в системе циркулирует по протяжённым трубам и может остывать в процессе.

Кроме того, при большой площади пола петель из труб может быть несколько, для этого устраиваются специальные смесительные узлы. Они допускают автоматическое поддержание температуры.

Справка! При неправильном проектировании такой системы прогрев разных частей пола будет неравномерным. Избежать ошибок поможет обращение в специализированную компанию.

Саморегулирование

По законам физики тепло от горячего предмета передаётся холодному. Когда температура в помещении поднимается за счёт солнечного света, присутствия людей или бытовой техники, поступление тепла от водяного пола начинает сокращаться. А он, в свою очередь, забирает меньше тепла от котла.

Таким образом, дом потребляет ровно столько тепловой энергии, сколько ему необходимо, чтобы компенсировать энергопотери. Это называют эффектом саморегулирования водных тепловых полов.

Монтаж

Существует два основных варианта монтажа водного пола:

«Мокрый». На основание укладывается слой гидроизоляции и утеплителя. Далее устраивается армированная стяжка с трубами теплоносителя, после чего укладывается финальное покрытие.

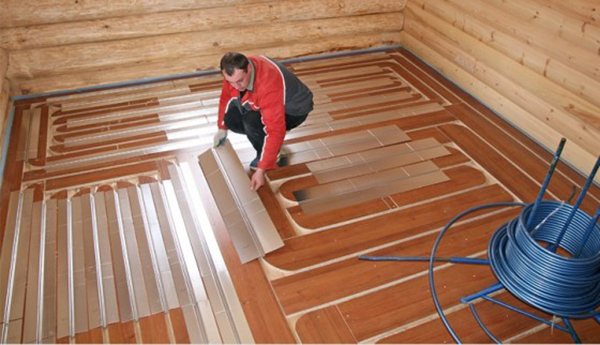

Фото 3. Укладка специальных алюминиевых пластин проводится при сухом типе монтажа водяного пола.

«Сухой». Для этого типа монтажа используются специальные пластины из алюминия с пазами для труб. Поверх кладётся выравнивающий слой, например, из фанеры, а далее оборудуется финальное покрытие.

Автоматическое управление теплым полом в частном доме

Автоматическое управление работой системы отопления необходимо для поддержания комфортной температуры в помещениях, а также для оптимизации энергопотребления.

Отсутствие возможности регулирования может приводить к перегреву помещений и повышенному теплопотреблению.

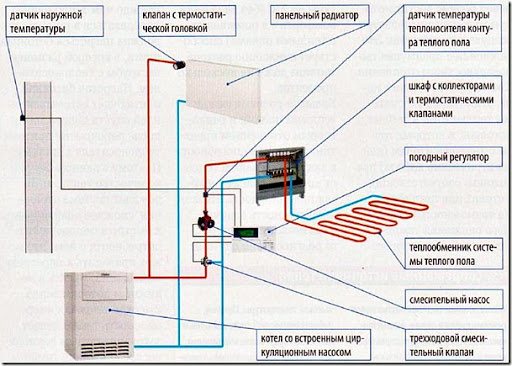

На рисунке ниже приведена принципиальная схема управления

смешанной системой отопления частного дома – с использованием теплого пола и радиаторов.

Для управления радиаторной системой достаточно автоматики, которой оснащен котел, дополненной термостатическими клапанами, установленными на радиаторах. Подсоединение к системе отопления контура теплого пола требует использования дополнительных устройств, снижающих температуру теплоносителя, поступающего в систему – смесительного насоса и трехходового смесительного клапана.

Теплые полы с погодным регулятором

Учитывая то, что система теплых полов обладает высокой инерционностью (медленно нагревается и медленно остывает) для управления ее работой рекомендуется использовать погодную автоматику.

Тогда температура теплоносителя, подаваемого в систему, будет адаптирована к наружной температуре. Благодаря этому вместе с изменением наружной температуры меняется температура теплоносителя, циркулирующего в полу.

При регулировке с помощью комнатного термостата температура теплоносителя в системе не будет изменяться до момента, пока она не начнет повышаться в помещении (из-за потепления на улице). Только после этого температура теплоносителя начнет снижаться, но из — за инерционности системы в помещении уже станет жарко (т. е. нерациональное расходование энергии).

Поэтому, чтобы отопление дома было экономичным, в системе теплых полов нужно использовать для ее управления погодный регулятор.

При отоплении радиаторами удовлетворительных результатов можно достичь, используя более дешевые термостаты.

Монтаж системы «теплый пол» от отопления

Многих домовладельцев интересует вопрос, как правильно сделать теплый пол от отопления. Для решения достаточно последовательно выполнить все мероприятия.

Если работы проводятся в старой квартире, то первым шагом должен быть демонтаж напольных покрытий. С деревянными полами чаще всего проблем не возникает, а вот с плиткой на кухне и в санузле придется повозиться некоторое время. В любом случае покрытие необходимо снять.

На следующем этапе выравнивают поверхность. Нормальное функционирование системы возможно лишь на ровном полу, при значительных перепадах высоты может наблюдаться застой теплоносителя. Если неровности небольшие, то можно нанести на поверхность слой цементного раствора. На ровном полу следует заделать имеющиеся ямки или трещины. Решить проблему также помогает крупнозернистый песок, нанесенный тонким слоем, его необходимо хорошо разровнять.

Продолжением работы является наклейка демпферной ленты по всему периметру комнаты. При этом одна часть должна крепиться к стене, а вторая – к полу. На гладкие поверхности ленту приклеивают, к шершавой прибивают дюбелями. Демпферная лента защитит стяжку теплого пола от растрескивания в случае температурного расширения.

Самым ответственным моментом при монтаже теплого пола от центрального отопления своими руками считается утепление поверхности. Самым популярным теплоизоляционным материалом в этом случае можно назвать фольгированный вспененный полиэтилен или экструдированный пенополистирол. Для облегчения монтажного процесса некоторые виды утеплителя оснащены специальными направляющими, но в этом случае в качестве нагревательного элемента используется только металлопластиковая труба.

Теплоизоляционный материал нужно укладывать плотно, чтобы не образовывались мостики холода, способствующие потерям тепла. Поэтому места стыков плит или рулонов утеплителя проклеивают металлизированным скотчем.

Поверх теплоизоляции укладывают специальные решетки с ячейками, к ним с помощью пластиковых хомутов или вязальной проволоки будут прикрепляться трубы. в процессе укладки придерживаются определенного шага между двумя соседними трубами в контуре. Причем это значение зависит от климата в регионе и требований к температуре в помещении:

• В южных регионах расстояние между трубами рекомендуется делать около 0,3 метра.
• В средней полосе России достаточно расположить витки с шагом 0,15 метра.
• В помещениях, где требуется высокая температура воздуха, укладывают трубы на расстоянии 0,15 метра.
• В центральной части помещения можно выдерживать промежуток 0,2 метра.
• Под мебелью трубы стараются не укладывать, но при необходимости шаг укладки может составлять 0,3 метра.
• Участки комнаты возле наружных плохо утепленных стен, около дверных и оконных проемов требует более частой укладки труб, в этом случае шаг может составлять 0,1 метра.

Концы уложенных труб выводят к коллекторному узлу, подключают к соответствующим патрубкам и фиксируют с помощью специальных хомутов. Систему заполняют водой и оставляют на некоторое время. Чтобы испытание теплых полов от парового отопления было более эффективным, а все дефекты стали явными, необходимо подать теплоноситель под высоким давлением и с температурой около 50 градусов. При отсутствии проблемных участков можно заливать чистовую бетонную стяжку.

Работы на данном этапе проводятся при заполненном контуре. В первую очередь выставляют маячки, на высоте 5-6 см от труб, именно такой слой бетона должен быть поверх нагревательного элемента водяного теплого пола. Далее приступают к заливке бетонного раствора. Лучше всего для этой цели использовать состав марки М200 с мелкозернистым наполнителем. Залитую стяжку выравнивают с помощью правила. Вся конструкция должна простоять не меньше 4 недель, чтобы бетон набрал требуемую прочность. По истечении этого времени укладывают финишное напольное покрытие и готовят комнату к эксплуатации.

Основные преимущества

По отношению к старой технологии с радиаторными батареями, новая методика имеет ряд преимуществ:

• Нагретый слой на уровне стопы человеческих ног. Ноги в тепле, голова в умеренной прохладе – это стимулируют человеческий организм к активной жизнедеятельности.
• Исключается трудоемкая процедура удаление пыли в труднодоступных местах радиаторов.
• Неравномерный обогрев стимулировал простудные болезни. В случае с теплыми полами все эти недостатки отсутствуют, поверхность легко подметается и моется;
• Освобождается пространство, нет необходимости продумывать варианты, как вписать радиаторные батареи и трубы в интерьер помещения;
• Монтажные работы стали намного проще;
• Проведение работ, основные элементы системы стоят дешевле. Для обогрева помещения достаточно температуры в трубах 55 ̊С и не более 60-70  ̊С. Монтаж и дальнейшая эксплуатация теплых полов оказывается дешевле на 30 %. Поэтому много появилось желающих узнать, как сделать водяной теплый пол.

Советы по эксплуатации

Стоит сказать, что тёплый водяной пол — это инертная система отопления. Поэтому, ощутить температурные изменения в помещении можно только по истечению нескольких часов после регулировки.

Специалисты рекомендуют при эксплуатации:

1. Поддерживать в жилых комнатах температурный уровень поверхности пола в приделах 25 — 30 градусов. В коридоре, ванной и вдоль наружных стен допускается нагрев до 35 градусов.
2. В раствор добавлять стекловолокна или другой наполнитель — это уменьшит степень усадки бетонной стяжки. С дозировкой можно ознакомиться на упаковке.
3. Своевременно пополнять жидкостью систему и осуществлять контроль за температурой нагрева.
4. Выбирать трубы для тёплого пола того же диаметра, что и у системы отопления (в подаче и обратке).
5. При использовании двухтрубной схемы, делать длину петли пола не больше 50 метров.

Температурный режим нагревательного контура регулируется чаще в ручную. Хотя допускается установка автоматического регулировочного прибора, оснащённого контролёром с программой, который управляет сервоприводом и насосом. Такое устройство способно создавать комфортный микроклимат по заданным показателям самостоятельно.

Принимая решение, подключить тёплый пол к батареи своими руками, специалисты рекомендуют сделать тщательный расчёт. Кроме того, при выборе схемы, нужно учитывать её особенности, а также все рекомендации, которые изложены в данной статье, и тогда вы сможете смонтировать правильно тёплый пол в квартире от батареи.

Нормы и ограничения

Тёплый водяной пол — низкотемпературная система отопления. По существующим нормам, максимальный температурный уровень теплоносителя должен составлять +55 градусов. При эксплуатации, стандартный нагрев обычно колеблется в диапазоне от  +35 до +45, причём пол нагревается до +26 — +31. Нормы для разных помещений отличаются:

• для спальни, кухни, гостиной — +26;
• для ванны, туалета, прихожей— +31.

По магистралям пола жидкость циркулирует при помощи насоса. Кроме того, он позволяет регулировать уровень отопления в помещении. Подбирать его нужно отталкиваясь от скорости движения воды. Максимум, который допустим для гидрополов — 0,6 м/с.

Разница между нагревом воды на подаче и выходе не должна быть в приделах 10 градусов.

Теплый пол от котла отопления

Не у всех есть возможность подключить теплый пол к стоякам центрального отопления. Но любой человек может сделать теплый пол от котла отопления. Да, котел стоит денег, и порой немалых, но зато отопление получается индивидуальным. А это уже другой уровень комфорта. К тому же даже при использовании самого дорого топлива индивидуальное отопление дешевле, чем централизованное.

При использовании котла сам водяной пол и его изготовление ничем не отличаются. Все этапы и порядок работ сохраняются. Единственное отличие — коллекторный узел теплого пола подключается к котлу, а не к стояку. Выбор котла для теплого пола — отдельная история. Выбирать есть из чего, и есть определенные особенности и нюансы, о которых кратко и не расскажешь.  Почитать об этом вы можете в статье «Котел для теплого водяного пола: какой лучше и почему»

Схема подключения водяного теплого пола к котлу большой сложностью не отличается. На трубопроводе подачи ставится группа безопасности (если ее нет в котле), затем труба от котла заводится на коллекторный узел. К коллекторному узлу подключены контуры теплого пола. На обратном трубопроводе стоит  расширительный бачек и циркуляционный насос (снова-таки, если его нет в котле). Вот и вся обвязка котла для подключения теплого водяного пола. Простейшая схема изображена на рисунке тут же расположена таблица спецификации.

Схема подключения водяного теплого пола к котлу (кликните чтобы увеличить)

Расчет и подбор оборудования

Количество материалов будет зависеть от площади помещения и степени его утепления

Отопление дома теплыми полами требует точного расчета:

• Вычисляют полезную площадь комнаты – теплый пол не укладывают под мебель или стационарно размещенное оборудование. При этом отапливаемая площадь должна составлять 50, а лучше 70% от общей.
• Рассчитывают мощность теплопотерь в комнате. Это зависит от общего утепления, количество окон и дверей. Рассчитывают величину с запасом в 30%.
• Если систему укладывают в термоаккумулирующей стяжке, корректировочный коэффициент увеличивают до 1,4.
• Мощность отопления под деревянным или плиточным полом должна быть меньше мощности теплопотерь, умноженной на коэффициент. Если теплопотери на кухне, например, составляют 1000 Вт, мощность напольного обогревателя должна составлять не менее 1000*1,3=1300 Вт.
• Удельную мощность рассчитывают, разделив необходимую на полезную площадь. Если в кухне она составляет 7 кв. м, для ее обогрева нужен теплый пол мощностью 1300/7=186 Вт/кв. м.
• Подбирают систему. Если укладывают греющий кабель, из всего списка выбирают провод, у которого мощность совпадает с рассчитанной. Приобретают кабель такой длины, какая указана в таблице.
• Рассчитывают шаг укладки: полезную площадь умножают на 100 и делят на длину кабеля. При монтаже эту дистанцию тщательно соблюдают.
