Размеры дачного туалета, чертежи и правила строительства

Теплая уборная

Пользоваться туалетом со стенкой в одну доску летом вполне комфортно. Но не все дачи посещаются только в теплое время года. Для осенне-весеннего периода необходимо хоть какое-то утепление, которое перекроет сквозняки.

В этом случае конструкция туалета ничем не отличается. Только размеры увеличите на 5-10 см больше: обшивка будет двойная — снаружи и изнутри, а между обшивкой уложен утеплитель. Утеплить нужно будет и двери — двойные слишком тяжелые для такой постройки, но изнутри их можно оббить куском линолеума, дермантином и другим хорошо моющимся материалом.

О строительстве туалета своими руками (с фото-отчетом можно прочесть тут).

Конструкция с выгребной ямой

Простейший туалет, используемый с незапамятных времен. Не нужны никакие емкости, и четкий чертеж вряд ли нужен, если будет строиться такой туалет, вполне хватит эскиза. Построить летний деревянный туалет не очень сложно, начинать следует собственно с рытья ямы для отходов, при этом помня, что они должны будут как-то доставаться.

Затем идет устройство будки туалета. Да, добавим, что после заполнения ямы она может засыпаться, а, так сказать, надземная часть постройки (будка) переносится на новое место – новую яму. Здесь хорошо, когда уличный туалет деревянный, такой будет легче тягать с места на место.

Проект дачного туалета из дерева типа Скворечник

Кстати, рекомендуется заблаговременно сделать чертеж, где будут указаны последующие места расположения туалета, если его планируется перемещать. Так, через время не будет неприятностей, связанных с тем, что место, где должен находиться новый деревянный теремок, занято. А переносят уличный летний туалет раз в 2-3 года.

Таким образом, построить туалет с ямой легко, что является плюсом. Но вот неприятный запах, который идет из него, – это, конечно, большой недостаток, и забывать о нем не следует.

Что касается непосредственно постройки туалета, инструкция будет такой:

Туалет с выгребной ямой

• роется яма 1,5-2 м глубиной;
• стенки ее укрепляют досками, кирпичом или бетонными кольцами;
• внутрь можно поставить старую бочку или выложить яму автомобильными покрышками;
• дно бетонируется или засыпается щебенкой;
• щели конопатятся до герметичности.

Затем идет установка домика. Он ставится на четыре кирпичных столбика – фундамент, защищающий деревянный корпус от сырости. По виду это может быть теремок, скворечник, иная форма. Кирпичные столбики сверху изолируют с помощью рубероида. Чтобы правильно определиться с размерами и не ошибиться с количеством стройматериалов, предварительно рекомендуется все же составить проект.

На столбы кладется рама из бруса 100х100, грунтованная и окрашенная.

По углам производится установка четырех стоек, которые крепятся при помощи металлических пластин. Поскольку требуется обеспечить уклон крыши, задние стойки делаются короче передних. Над самой выгребной ямой для туалета делается каркас для сидения.

Вверху монтируются балки для крыши, на которые стелется рубероид и шифер. На будку с шагом 15 см прибиваются брусочки, на которые крепится финальная обшивка. Чтобы обшить строение внутри, используется пластик или деревянная вагонка. Венчает работу устройство освещения.

Схема уличного туалета

Наиболее распространенным вариантом дачного или садового туалета является прямоугольная постройка. Ее еще называют «скворечник» так как в варианте с односкатной крышей она очень его напоминает.

Проект дачного туалета из дерева типа «Скворечник» (чтобы увеличить размеры картинки, щелкните по ней левой клавишей мышки)

На чертеже туалета, представленном на фото выше, для отделки использовалась доска толщиной 40 мм. Сооружение получается совсем недорогим. Двери можно сделать из тех-же досок, скрепленных планками вверху, внизу и наискосок. Петли можно поставить наружные — амбарные, оформив строение в нарочито грубом стиле.

Образцы дачных туалетов: чертежи одинаковые, исполнение разное

Несмотря на то, что постройка утилитарная, при желании ей можно придать привлекательный вид и скворечник превратится во вполне привлекательное небольшое здание. Например, можно сделать из этой постройки маленькую мельницу.

Дачный туалет-мельница — немного фантазии и неприглядная постройка становится украшением участка (чтобы увеличить размеры картинки, щелкните по ней левой клавишей мышки)

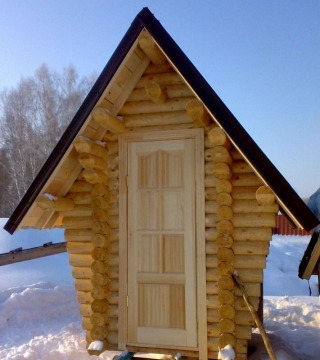

Тот же скворечник, но из сруба — уже совсем другой вид. Особенно гармонично все будет смотреться, если здание на участке выстроено (или будет выстроено) тоже из бревна.

Даже самый простой туалет из бревна смотрится почти как экзотика. Причем, его можно использовать и как зимний вариант (чтобы увеличить размеры картинки, щелкните по ней левой клавишей мышки)

Для регионов, где древесина — роскошь, и расходовать ее на постройку туалета нерационально, ту же конструкцию можно обшить другим материалом. Например, каркас обшивается любым листовым материалом — фанерой, ДВП, ГВЛ. На них снаружи можно уложить отделочный материал — плитку или декоративный камень. Еще более бюджетный вариант — обшить профнастилом.

Туалет на даче своими руками строят из любого материала. Этот — из профнастила (чтобы увеличить размеры картинки, щелкните по ней левой клавишей мышки)

Это тот тип туалета, Который несложно построить из кирпича. Делают их обычно в полкирпича. Никаких сложностей даже для неопытного каменщика нет. Кладка со смещением, раствор — цементно-песчаный.

По тому же проекту и чертежу можно построить туалет из кирпича (чтобы увеличить размеры картинки, щелкните по ней левой клавишей мышки)

Пошаговая инструкция строительства уличного туалета тут.

Как сделать туалет для дачи – деревянный домик для размышлений в саду

Принципиальное значение при строительстве туалета на дачном участке имеет выбор места, что регламентируется положениями действующих нормативных документов.

В частности, определено расстояние от туалета до источников воды (колодец, скважина), которое не может быть меньше 25 м и должно располагаться в низине.

Дачный туалет своими руками Многое зависит от залегания грунтовых вод: чем ниже их уровень, тем меньше придется делать выгребную яму.

Выгребная яма может вообще оказаться неприемлемым вариантом в случае высокого залегания грунтовых вод на выбранном для строительства туалета месте. Необходимо понаблюдать за тем, как складывается роза ветров, определить их основное направление, чтобы специфические запахи не создавали проблем ни на вашем, ни на соседних участках.

Межевое расстояние устанавливается строго по действующим нормам, которые следует заблаговременно изучить, и вести строительство в полном соответствии с ними. В противном случае, возможно, придется уничтожать постройку и начинать все заново.

Теремок

Нередко дачников интересует проект туалета-теремка. Чертеж изготовления данной конструкции они хотят найти, так как теремок выглядит весьма оригинально. Особенно отличает конструкцию крыша стреловидной формы, добавляющая конструкции несколько волшебный вид. Однако использовать туалет как полагается подобный дизайн не мешает.

Плюсы:

Туалет теремок

«Теремок» хорош не только тем, что здорово выглядит. Стреловидная крышка, которую предусматривает проект при выборе такого варианта туалета, позволяет избежать хлопот с накоплением на крыше постройки снега, а значит, протекания кровли в дальнейшем

Это особенно важно для регионов, где обильные снегопады не редкость

Лучше других конструкций защищен от ветра.

Такая форма может даже сделать туалет украшением дачи.

Изготовить теремок несложно из разного материала.

Относительно небольшая стоимость.

Минусы:

Вытянутая форма крыши туалета является не особо практичной, иногда это неудобно.

Строительство более сложное, чем корпусов другого типа, так как очень важно точное соблюдение геометрии углов для получения симметрии. Дверь, как правило, нужно делать с закруглением вверху

Из-за этого строительство тоже усложняется.

Схема

Чертеж туалета Теремок с размерами

Кажется, что самый главный элемент данной конструкции – это крыша, а вовсе не каркас и стены. Ведь кровля – самый большой из элементов. Взглянув на проект, можно увидеть, что по размеру кровля действительно больше высоты конструкции, потому и создается впечатление ее массивности.

Боковой план показывает, что крыша больше длины всей конструкции.

В отношении внутренних размеров можно сказать, что схема напоминает лавку, полностью перекрывающую свободную поверхность. Все это нетрудно заменит и установить унитаз.

Для изготовления данной конструкции понадобится:

Инструменты

• электрический лобзик;
• пила;
• молоток;
• гвозди;
• кирпичи;
• брусья;
• цементный раствор;
• ондулин;
• рулетка.

От других моделей туалет «теремок» отличается также тем, что каркас его будто усеченный. От основания его расширение идет, пока он не упирается в крышу.

При строительстве «теремка» древесину заготавливают заранее: она должна иметь одинаковую плотность, структуру, прочие параметры. Чаще используется кругляк ели и шлифуется до требуемого состояния. Дело в том, что ель дешевле других пород дерева.

Чертеж туалета «Теремок»

Этот туалет имеет вид ромба. По сравнению с «Шалашом» строится он дольше, но и вид имеет более декоративный. При соответствующем оформлении он ничуть не испортит пейзаж.

Чертеж туалета «Теремок» с размерами (чтобы увеличить размеры картинки, щелкните по ней левой клавишей мышки)

Ромбовидный домик для туалета на дачном участке смотрится неплохо. Снаружи оббить каркас можно распиленным пополам кругляком небольшого диаметра, вагонкой большой толщины, блок-хаусом, обычной доской. Если используете доску, прибивайте ее не встык, а накладывая на пару сантиметров на нижнюю, по типу еловой шишки. Можно, конечно, и встык, но внешний вид будет уже не тот…

Второй вариант: дачный туалет «Теремок» сделан со скошенными боковыми стенками.

Дачный туалет «Теремок» — второй проект с размерами (чтобы увеличить размеры картинки, щелкните по ней левой клавишей мышки)

Основная загвоздка в любом небольшой деревянном туалете — хорошо закрепить двери. Дверная коробка — самая нагруженная часть, особенно с той стороны, где крепятся двери. Для скрепления стоек двери с брусьями каркаса используйте шпильки — так крепление будет надежным.

Фото-иллюстрации: строит туалет на даче своими руками. Чертежи представлены выше

Из этой несложной, в общем, конструкции можно сделать уборную в любом стиле. Например, в голландском. Отделка простая — светлый пластик, поверх которого набиты характерные балки, прокрашенные морилкой

Обратите внимание, на стеклянные вставки и на то, что крыша этого экземпляра сделана из поликарбоната. Если поликарбонат многослойный, жарко быть не должно)))

Дачный уличный туалет в виде голландского домика

Можно даже туалет «Теремок» превратить в царскую карету. Это не шутка…подтверждение на фото. Всего-то надо изменить форму и добавить несколько элементов декора, характерных для карет. Вот и получите туалет в виде кареты.

Уличный туалет-карета

Вот несколько фото процесса изготовления. В оригинале установлен биотуалет, потому постройка несложная: нет необходимости думать о яме и связанных с ней нюансах…но приспособить такую кабинку можно к любому типу…

Каркас характерной формы

Обратите внимание, форма достигнута благодаря установленным под углом доскам, а плавно сужающийся низ — подрезанными соответствующим образом опорам

На подиуме устанавливают биотуалет

Короткими досками зашивают пол, затем начинают обшивку снаружи. Вверху карета имеет тоже плавный изгиб — вырезаете из коротких досок соответствующие направляющие, прибиваете их к уже имеющимся боковым стойкам и можно начинать наружную обшивку стен.

Обшивка стен

Внутри также обшивают вагонкой. Снаружи туалет-карета выбелен, изнутри древесина имеет естественный цвет. После остается декорирование и добавление характерных деталей — вензеля, раскрашенные золотом, фонари, «золотые» цепочки, колеса.

Покраска и декорирование

«Царские» занавески и цветы))) Поставлен даже рукомойник и небольшая раковина.

Вид изнутри на окна

После всех усилий имеем самый необычный в округе туалет. Мало кто может таким похвастаться…

Еще и чемоданы в багажнике))

Схемы и чертежи

Создание схематичного чертежа постройки — один из самых важных этапов, позволяющих не только правильно возвести конструкцию, но и максимально грамотно рассчитать количество всего строительного материала, необходимого для изготовления дачного туалета.

Чертеж дачного туалета Теремок

Схема уличного туалета прямоугольной формы

Основная задача создаваемого чертежа-проекта дачного уличного туалета заключается в детализации конструкции с указыванием размеров, формы и типа возводимой постройки.

Можно разработать схематичный чертеж постройки самостоятельно или взять за основу уже готовую детализацию конструкции уличного туалета из интернета.

Обойтись на даче без уборной невозможно. Теплый туалет на даче – технологии строительства описаны в статье.

Варианты дачных туалетов и сравнение разных типов моделей вы найдете в этом обзоре.

Все о плюсах и минусах электрических биотуалетов вы найдете в этой публикации.

Дачный туалет своими руками

Даже если не живешь в загородном доме постоянно, хочется комфорта и уюта. Благоустройство дачи форумчанин АлександрПервый начал с реконструкции, вернее, как потом оказалось, – полной переделки, туалета. Прежний «стратегический объект», собранный из досок – остатков от строительства дома, прослужил немало – 20 лет. Но пришло время полностью заменить его, выкопав новую яму и сделав новый каркас.

Обустройство выгребной ямы

Хозяин рассмотрел несколько вариантов нового сооружения: и септик, и биотуалет в доме. Однако сам дом не был приспособлен для постоянного проживания, а потому тратиться на септик не имело смысла. Форумчанин сделал выбор в пользу выгребной ямы и решил периодически «подселять» туда бактерии.

Выкопали яму, пробурили шахты на полтора метра, отсыпали их щебнем. В основании ямы АлександрПервый насыпал этот же материал слоем в 15 см. Затем поместил в яму железную бочку без дна на 200 литров. На треть емкости насверлил отверстия. До этого уровня обсыпал бочку щебнем, сверху насыпал, трамбуя, грунт. Вентиляция – канализационная труба 50 мм. Ее вывел выше уровня конька. В середине, на стыке труб, форумчанин вставил москитную сетку, чтобы насекомые не попадали в яму.

Обустройство теремка

Сам туалетный домик небольших размеров АлександрПервый решил сделать в стиле сказочного теремочка со стенками из блок-хауса по собственным чертежам. Фундамент – четыре столбика. Они сделаны из полнотелого красного кирпича, в каждом – по 4 шт.

АлександрПервый сделал обвязку из лиственницы (разобрал ненужный оконный блок). Тип соединения – «в полдерева», собирал с помощью гвоздей и саморезов. Все деревянные элементы каркаса форумчанин предварительно обработал огнебиозащитым составом. Для подстраховки обвязку дополнительно прикрепил к фундаменту анкерными болтами.

Каркас туалета хозяин своими руками строил из брусьев размером 40х40 мм. Их напилил из обрезной доски: так намного дешевле, чем покупать готовые. На этом этапе работ конструкция не внушала доверия: все сильно шаталось. Не теряя веры, АлександрПервый приступил к обшивке блок-хаусом. Дачный сортир становился еще более похожим на бревенчатую избушку. Здесь очень пригодилась торцовка. Каждую доску хозяин примерял и подгонял по месту. Спилы по вертикали под углом 15 градусов, по горизонтальной плоскости – 45. Доски крепил небольшими саморезами в шип. Это оказалось быстрее и проще, чем использовать гвозди.

Крышу постройки форумчанин обшивал гибкой черепицей зеленого цвета. Использовал гвозди с широкой шляпкой. Основание под кровлю сделал из досок от длинных поддонов. Они достались почти задаром и отлично подошли по длине. Доски отсортировал, построгал, снял с них фаску, чтобы скрыть щели. И после этого, наконец, конструкция приобрела необходимую жесткость.

Каркас двери АлександрПервый делал из брусков 40х50 мм. Его обшил тем же материалом. Вставил треугольное окошко соответсвующих габаритов. Все наружные доски покрыл бесцветной глазурью.

На следующем этапе хозяин установил в уборную дверь. Долго не мог придумать, какую наружную ручку поставить, поэтому сделал в двери отверстие в виде яблока небольших размеров: традиционные сердечко и геометрические формы ему показались скучными.

На FORUMHOUSE вы можете познакомиться с чертежами и описанием строительства простого туалета под Москвой площадью 2,25м, построенного нашим пользователем Станишником.

Полы Александр сделал из обрезной доски. Вместо унитаза собрал стульчак из двух широких досок. Кружок в туалете вырезал лобзиком, края скруглил шлифовальной машинкой. Затем все хорошо покрыл маслом. На пол форумчанин постелил линолеум, а сверху на всякий случай добавил искусственный газон: на нем почти не видно грязи и приятно стоять босиком. Всю конструкцию закрепил саморезами.

Фасад туалетного домика дачник украсил уличным фонарем. Чтобы не тянуть в дачный санузел электричество через весь участок, изменил патрон под 12V лампочку. Под стульчак спрятал старый аккумулятор, вывел провода, установил выключатель. Светильник поставил напротив стекла. Теперь светло и снаружи, и внутри. Такой дачный туалет-теремок своими руками по силам каждому!

В теме FORUMHOUSE прилагаются схемы, чертежи и размеры дачного туалета – теремка

По материалам участника форума “Дом и Дача”

Выбор места под туалет

Перед установкой туалета нужно изучить нормы СаНПИН, ими нельзя пренебрегать. Нужно учесть и интересы соседей, иначе будут постоянные неприятные ситуации и разногласия, если по участку будет распространяться неприятный запах. Так как же правильно найти место под туалет:

1. Если на даче имеется скважина с питьевой водой, то на дистанции 25 м никаких туалетов устанавливать нельзя. Обычно такие колодцы наполняются водой из верхних слоев, они могут быть загрязнены отходами из ямы. Варианты размещения туалета на дачном участке Готовый собранный туалет на даче
2. Туалет должна находиться в срытом месте за большим строением или в конце участка.
3. Невозможно ставить санузел ближе 1 метра к границе соседского участка, в противном случае они могут потребовать через суд переноса конструкции.
4. При неровном рельефе участка, на пригорке строится дом, а домик монтируют в низине. Не помещает узнать частое направление ветра и установить туалет с подветренной стороны, чтобы не задыхаться от запаха нечистот. Схема и проект кабинки туалета на участке
5. Какую глубокую яму для отходов вы не предусмотрели, ее периодически нужно освобождать, так что к конструкции нужен свободный подъезд.

Это обязательные санитарные нормы, которые нужно соблюдать при строительстве туалета на даче.

Фундамент или подпорки

Простой домик можно смонтировать, как только яма для остатков совершенно готова. В процессе монтирования нет ничего сверх естественного, если есть проект:

1. Постройка имеет незначительный удельный вес, и потому будет предостаточно углубить 4 опоры, из металлической трубы. В случае если ее нет, то допускается сделать столбы из кирпича. Существующие варианты обустройства фундамента под уличный туалет
2. Из брусков 5х5 см обустраивается скелет. Вначале сколотить два прямоугольника по масштабу туалета, а затем соединить их меж собой 4-мя вертикальными брусками, две задних стойки должны быть ниже передних, на величину уклона крыши.
3. Опоры закрепляют, смонтировав косынку из бруска, для придания прочности сооружению.
4. На высоте 50 см монтируется стульчак, стоит приколотить два бруска поперек к каркасу. Процесс сборки каркаса туалета Окончательная отделка уличного туалета
5. Наверх делают обрешетку, шаг которой будет находиться в зависимости от выбора кровельного материала. Когда намечается накрыть крышу листом шифера, то вспомогательная обрешетка не потребуется. Процесс обшивка каркаса туалета досками
6. Если у вас от строительства дома осталась, предположим, мягкая черепица, то первоначально нужно уложить лист ОСБ, затем произвести гидроизоляцию, и лишь после этого устанавливать черепицу. Процесс покрытия каркаса туалета черепицей
7. Поставить две опоры, вспомогательно в месте крепления деревянной резной двери.
8. Подготовленный каркас поставить на раму, оказавшуюся на основе и приняться к обшивке.

Смотрите в видео как быстро изготовить фундамент под дачный туалет.

Варианты оформления

Общий внешний вид постройки практически одинаковый в любом исполнении. Это узнаваемый профиль сказочного теремка, который в данном случае является его упрощенной мини-копией. Разнообразить дизайн уличного туалета можно несколькими способами. В том числе, изменяя немного его форму. Конструкция каркаса позволяет это сделать, не потеряв необходимой несущей способности и прочности.

Существенно видоизменить исполнение туалета-теремка можно за счет его отделки. Например, для обшивки стенок и фронтонов допустимо использовать:

• обычную вагонку;
• имитацию профилированного бруса;
• блок-хаус;
• обрезную доску.

Поскольку постройка изначально предназначена для установки на открытом воздухе, последний из предложенных вариантов отделки лучше не использовать. Хоть это и самый дешевый материал среди остальных. Дело в том, что из-за постоянных перепадов температуры и влажности в такой облицовке со временем появятся заметные зазоры, что для теремка с такой функцией не очень хорошо.

Вагонка и различная имитация, монтаж которой выполняется за счет паза и шипа, исключает возможность появления зазоров даже по истечении многих лет эксплуатации. Кроме того, такая отделка более аккуратно выглядит, придавая и без того оригинальной постройке презентабельности во внешнем виде.

Следующий способ разнообразить внешний дизайн туалета в виде теремка – применение разных кровельных материалов для обустройства крыши. Для этих целей наилучшим образом подойдет что-либо из следующего:

• профнастил;
• металлочерепица;
• ондулин;
• гибкая черепица.

Следует отметить, что последний вариант немного отличается от остальных по технологии монтажа. Этот момент упомянут ниже, в разделе с поэтапным описанием строительства.

Далее видоизменить постройку можно за счет применения разных материалов для защиты и отделки древесины. Снаружи и изнутри деревянную обшивку можно покрыть:

• краской желаемого цвета;
• бесцветным лаком;
• морилкой;
• маслом для древесины.

Чтобы не только украсить отделку, но и сделать ее более устойчивой к переменчивым погодным условиям, можно применить обжиг. Вагонка сначала обжигается газовой горелкой (бензиновые использовать не рекомендуется) до получения черного цвета и характерного рельефа, после чего сажа снимается, а полученная поверхность покрывается прозрачным лаком или каким-либо другим защитным средством. Обработанная в такой способ древесина становится более стойкой к внешним воздействиям, а также дорого выглядит при достаточно недорогой реализации технологии обжига.

Дополнительно дачный туалет можно дооформить различными мелкими украшательствами – подковами, вычурными навесами, нестандартными щеколдами, дверными ручками и прочими деталями.

Комбинированный душ-туалет

Вторая по необходимости постройка на даче — душ. А если так, то зачем строить два отдельных сооружения, если их можно построить под одной крышей. Несколько чертежей дачных туалетов с душем для самостоятельной постройки опубликованы ниже.

Вариант комбинированного туалета для дачи душем (чтобы увеличить размеры картинки, щелкните по ней левой клавишей мышки)

Второй проект туалета и душа под одной крышей.

Внешний вид и чертеж туалета и душа для дачи в одном строении (чтобы увеличить размеры картинки, щелкните по ней левой клавишей мышки)

Вид и размеры туалет+душ спереди и сбоку (чтобы увеличить размеры картинки, щелкните по ней левой клавишей мышки)

Как вы догадались, строение просто увеличивают в два раза в ширину. Если захотите, сможете создать свой проект, под свои желания и потребности. Чертеж хозблока с туалетом будет точно таким. Возможно, вам нужно будет сделать одно из помещений чуть больше. Просто предусматриваете это при планировке и изготовлении опор под постройку.

Комбинированный душ-туалет

Вторая по необходимости постройка на даче — душ. А если так, то зачем строить два отдельных сооружения, если их можно построить под одной крышей. Несколько чертежей дачных туалетов с душем для самостоятельной постройки опубликованы ниже.

Вариант комбинированного туалета для дачи душем (чтобы увеличить размеры картинки, щелкните по ней левой клавишей мышки)

Второй проект туалета и душа под одной крышей.

Внешний вид и чертеж туалета и душа для дачи в одном строении (чтобы увеличить размеры картинки, щелкните по ней левой клавишей мышки)

Вид и размеры туалет+душ спереди и сбоку (чтобы увеличить размеры картинки, щелкните по ней левой клавишей мышки)

Как вы догадались, строение просто увеличивают в два раза в ширину. Если захотите, сможете создать свой проект, под свои желания и потребности. Чертеж хозблока с туалетом будет точно таким. Возможно, вам нужно будет сделать одно из помещений чуть больше. Просто предусматриваете это при планировке и изготовлении опор под постройку.

Материалы для постройки кабинки туалета

Как сделать туалет «на века», но при этом не разориться на стройматериалах? Для начала проведите ревизию придомовой территории. Возможно, после строительных работ, у вас остался лист профнастила или куски необрезной доски. Все это вам понадобится для того, чтобы построить туалет на даче своими руками. Ну а чертежами и советами мы вас снабдим.

По виду используемых материалов все кабинки могут быть разбиты на три группы:

Туалет с металлическим каркасом:

• Вертикальные стойки: профильная труба сечением не менее 40 х 40 х 4, или уголок от 63 х 63 х 5 и больше.
• Поперечные ребра жесткости: уголок 50 х 50 х 5.
• Обшивка стен: профнастил.
• Пол туалета и стульчак: доска обрезная, толщиной 40 мм, предпочтительно лиственница.
• Обрешетка крыши: доски обрезные, толщиной 10-15 мм.
• Крыша: профнастил ПС-10, металлочерепица.

Туалет с деревянным каркасом:

• Верхняя и нижняя обвязка: брус 100 х 100, 150 х 150.
• Стойки: брус 50 х 70, 50 х 100.
• Обшивка стен: доска обрезная, толщиной 10-25 мм. Если не хотите через год любоваться на щели в стенах, обшивайте каркас планкеном.
• Пол и стульчак: доска струганная, толщиной 30-40 мм.
• Стропила для крыши: брус 50 х 100.
• Обрешетка для мягкой кровли: доска необрезная 10-25 мм, плиты OSB или влагостойкой фанеры.
• Крыша: битумная черепица, профнастил, металлочерепица.

Кирпичный туалет:

• Стены: кирпич. Если делать кладку в полкирпича, то на 1 м2 стен (с учетом швов) потребуется 51 кирпич. На небольшой туалет с габаритами 1,5 х 1,5 х 2,0 м будет нужно около 230 штук кирпича. Дорого? Можете сделать стены из пеноблока. Хоть этот материал и требует дополнительной декоративной отделки, но он теплее, дешевле и кладется куда быстрее.
• Пол и стульчак: доска обрезная, толщиной 40 мм.
• Крыша: любой кровельный материал – от шифера до мягкой кровли.
• Обрешетка и стропильная система крыши: брус 50 х 100, доска необрезная, лист OSB (для мягкой кровли).

В списки не вошли: бетон, опалубка, трубы и оголовок для вытяжки, дверное полотно, фурнитура, петли, окна, гидроизоляция между фундаментом и стенами.

Рекомендуем, перед тем как начать пилить доски, сделать простой чертеж дачного туалета. Так вы не только ускорите процесс постройки, но и существенно уменьшите количество отходов.

Особенности теремка

Дачный туалет-теремок выглядит как домик с очень острой и высокой крышей, скаты которой доходят, как минимум, до середины строения. По фото готовых туалетов можно понять, что внутри теремка просторнее, нежели в обычном туалете прямоугольной формы. Это благодаря наклонным боковым стенам и скатам кровли, существенно увеличивающим внутреннее пространство теремка на уровне середины стен, пол, при этом, имеет тот же размер, что и в стандартной конструкции.

Получается, для строительства туалета-теремка не потребуется больше места, но внутри него будет просторно и уютно.

Есть еще несколько плюсов такого типа конструкции:

1. Длинные скаты надежно защищают боковые поверхности туалета-теремка от сквозняков и сильного ветра. Рекомендуется располагать теремок так, чтобы одна из его боковых стен находилась с подветренной стороны.
2. Туалет-теремок просторный, поэтому его спокойно можно утеплять с помощью любого изоляционного материала и использовать в зимнее время года – места в туалете-теремке достаточно.
3. На сильно покатой крыше не будет скапливаться снег, там не застаивается вода, что сводит к минимуму вероятность протечек кровли и ее деформации вследствие нагрузки.
4. Если украсить туалет-теремок красивыми деталями (коваными навесами, щеколдами, резным окошком) получится настоящий сказочный домик, который, действительно, не стыдно показать соседям и гостям.
5. Туалет типа теремка подходит и для установки на обычную выгребную яму, и для современных торфяных и химических перерабатывающих систем.

Есть в конструкции туалета-теремка и некоторые недостатки, например, для кровли потребуется большее количество материала, а стоит он недешево. Зато стены туалета можно сделать практически из любого материала, вполне подойдет древесина, остатки кирпича, шлакоблока или пенобетона. Можно использовать даже толстую фанеру – все зависит от возможностей и фантазии мастера.

Очень важно во время строительства туалета такой сложной формы, как теремок, соблюдать все углы и точно вымерять размеры, иначе детали впоследствии не будут стыковаться между собой

Комбинированный душ-туалет

Вторая по необходимости постройка на даче — душ. А если так, то зачем строить два отдельных сооружения, если их можно построить под одной крышей. Несколько чертежей дачных туалетов с душем для самостоятельной постройки опубликованы ниже.

Вариант комбинированного туалета для дачи душем (чтобы увеличить размеры картинки, щелкните по ней левой клавишей мышки)

Второй проект туалета и душа под одной крышей.

Внешний вид и чертеж туалета и душа для дачи в одном строении (чтобы увеличить размеры картинки, щелкните по ней левой клавишей мышки)

Вид и размеры туалет+душ спереди и сбоку (чтобы увеличить размеры картинки, щелкните по ней левой клавишей мышки)

Как вы догадались, строение просто увеличивают в два раза в ширину. Если захотите, сможете создать свой проект, под свои желания и потребности. Чертеж хозблока с туалетом будет точно таким. Возможно, вам нужно будет сделать одно из помещений чуть больше. Просто предусматриваете это при планировке и изготовлении опор под постройку.

Туалет с душем

Комбинированные с душем — особый вид дачных домиков, в которых присутствует не только уборная, но и душ. Резонность подобных построек не нуждается в пояснениях: все-таки в условиях изнурительной работы на участке возможность принять тут же на месте душ важна не меньше, чем справить свои естественные потребности.

Конечно, такие комбинированные туалеты требуют больших вложений с точки зрения расхода материалов, однако итоговый результат, несомненно, порадует взор.

Разумеется, все приведенные варианты являются в первую очередь наглядным образцом того, как должен строиться дачный туалет. Используя уже готовые чертежи, вы сможете построить дачный туалет своими руками без каких-либо архитектурных просчетов. Не бойтесь экспериментировать и добавлять в проекты некоторые изменения — только в таком случае вы получите яркий и комфортный результат и то самое чувство удовлетворения, которое всегда приходит после хорошо выполненного дела!

Реальный проект: Дачный туалет своими руками за 7500 руб — 22 фото

Устройство выгребной ямы

На песчаных или супесчаных типах почвы, при залегании грунтовых вод на уровне менее 2,5 м, целесообразным является устройство выгребной ямы без дна согласно следующей технологии:

• копка котлована с разбросом верхнего слоя почвы по участку. Примерно полтора кубометра грунта следует оставить для обустройства теплоизоляции над перекрытием;
• устройство стен с одновременным прокладыванием труб. Стенки выполняются посредством кирпичной кладки или с применением бетонных колец, а трубная система располагается под наклоном, что предотвращает застойные процессы;
• после монтажа элементов, представленных трубами, кольцами и крышками, выполняется монтаж люков.

Уустройство выгребной ямы без дна и с дном

Принципиальное отличие имеет герметичная выгребная яма, в которую поступление сточных вод обусловливается наличием специального трубопровода. В этом случае сточные воды регулярно выкачиваются ассенизаторской машиной. Накопительный резервуар может быть представлен герметичным бетонным колодцем или пластиковой заводской емкостью в виде объёмного еврокуба.

Обязательным условием беспроблемной эксплуатации такой ямы является установка вентиляционного выхода диаметром не менее 10 см, возвышающегося над поверхностью примерно на 70-80 см.
