Укладка плитки на тёплый пол

Пошаговая инструкция монтажа теплого пола с водяным подогревом

Монтаж тёплого пола с водяным подогревом сложнее, чем электрического пола

Особое внимание нужно уделить установке водопроводных труб, чтобы они не лопнули от перенапряжения и высокой температуры. Этот вид проигрывает электрическому, поскольку у него отсутствует возможность регулировать температуру

Вместе с тем он обеспечивает ровный прогрев всего помещения.

Подготовка

Поверхность должна быть идеально ровной, чтобы проблем с монтажом не возникло. Это необходимо для хорошего прохода воды. Старое напольное покрытие и стяжку нужно удалить, то же самое касается системы гидроизоляции.

Подготовительные работы затрагивают следующие этапы:

1. Установка новой стяжки высотой 3-7 мм.
2. Система гидроизоляции. Подойдёт полиэтиленовая плёнка. Покройте пол демпферной лентой, сверху уложить утеплитель, чтобы предотвратить утечку тепла через нижнюю часть. Если водяной пол используется в качестве дополнительной системы отопления, будет достаточно пенофола.
3. В домах, расположенных на первом этаже или над неотапливаемыми помещениями лучше использовать керамзит.
4. Сверху укладывается армирующая сетка для закрепления стяжки.

Подключение

Подключение водонагревательных труб может происходить следующим образом:

• Улитка. Трубы укладываются по периметру помещения, сужаясь к центру и образуя так называемую улитку. Каждый ряд прокладывается теплоносителем. Способ подходит для смещения центра системы в центр комнаты в помещениях большой площади.
• Змейка. Труба устанавливается волнами: идёт вдоль наружной стены и в следующем ряду возвращается назад. Подходит для ванных небольшого размера.
• Меандр. Комбинированная схема, которая подходит для ванных стандартного размера. Петли змейки размещаются параллельно, что обеспечивает движение тёплого и охлаждённого теплоносителя по трубам.

Монтаж теплого водяного пола

Следующий этап – укладка трубопровода. Трубопровод крепится по обозначенной линии, на расстоянии около 1 метра. Если используется проволочный метод крепления, лучше оставлять достаточный зазор между рядами, в противном случае трубопровод может деформироваться уже через несколько лет. Починить его своими усилиями будет непросто.

Водонагревательные трубы устанавливаются одним из следующих способов:

• Стягивающий хомут из полиамида. Трубы быстро крепятся прямо к монтажной сетке.
• Фиксирующий трак подразумевает U-образную планку из ПВХ, ложится под трубы диаметром от 16 до 22 мм.
• Распределительная пластина из алюминия. Не подходит для плитки, используется только при укладке пола из дерева.
• Крепёжная стальная проволока.
• Маты из полистирола.
• Степлер и фиксаторы. Способ быстрой фиксации к системе теплоизоляции.

Стяжка

Для стяжки водяного пола используют:

• Смесь, хорошо проводящую тепло. Состав может быть самым разным.
• Классический бетон с добавлением пластификатора.

Высота стяжки – 3-7 мм. Закладывать стяжку нужно после полной укладки водопроводных труб под заданным давлением. В среднем бетонная стяжка сохнет от 25 до 30 дней.

Водяной теплый пол

Обычно установка теплого пола под плитку (имеется в виду водяного) производится только в частных домах. В квартирах данную конструкцию собрать можно, и даже подсоединить к системе центрального отопления, но обойдется эта затея очень дорого. Да и не всегда есть возможность это сделать, а тем более, своими руками, если в данном деле вы неспециалист. Плюс, перекрытие многоэтажки – бетонная плита, которую придется не только выравнивать, но и хорошо утеплять, особенно это касается квартир на первом этаже.

Поэтому толщина всего многослойного пирога вместе с теплыми полами и керамической плиткой составит не меньше 10 см. И это минимальный показатель, который скажется на уменьшении высоты потолков, что для городских квартир слишком значительная величина.

Что касается теплоизоляции, то многое будет зависеть от материала, из которого сооружался сам пол. Если это фанера или ДСП, то рекомендуется использовать все тот же фольгированный пенофол. Если это бетонное основание, то можно поверх бетона уложить полистирольные плиты, в которых сделаны канавки для укладки труб водяного теплого пола. Чтобы происходило отражение ИК-излучения не в сторону пола, а вверх, вовнутрь канавок устанавливаются специальные вставки из алюминиевого сплава. Этот вариант называется настильный способ. На сегодняшний день он самый качественный и самый быстрый в проведении работ по установке теплого пола.

Кстати, если пол сделан из фанеры или других древесных плит, настильную технологию также можно применять. Главное – правильно подобрать клеевой состав, с помощью которого плиты пенополистирола будут крепиться на фанеру или другие плитные материалы. Еще совсем недавно этот утеплитель крепился к поверхностями специальными грибовидными саморезами, изготовленными из пластмассы. В принципе, и сегодня их использовать можно, но лучше клей. Проще и быстрее.

После подготовительного этапа можно переходить непосредственно к сборке труб. Это пластиковые трубы, которые соединяются между собой фитингами по технологии сварки. Раскидывают схему сборки змейкой или спиралью, концы которой выводят на стену, и впоследствии соединяют с установленным коллектором. Последний сам соединяется через трубную проводку с котлом отопления.

Перед тем, как уложить стяжку на систему теплого пола, необходимо последний проверить. Обычно производится опрессовка с помощью давления внутри системы, которая должна быть в 1,5 раза больше обычного давления. Здесь два варианта:

1. Закачать воду с помощью насоса.
2. Закачать воздух с помощью компрессора.

В таком состоянии система отопления должна находиться сутки, в течение которых выявятся дефекты соединений.

Если опрессовка не выявила изъянов, можно переходить к стяжке. Это к вопросу, можно ли класть плитку на трубы. К сожалению, без этого слоя не обойтись, потому что трубы теплого пола имеют минимальный диаметр 20 мм. А это большой размер, который создает большие перепады плоскости, и их придется скрывать. И здесь два варианта:

1. В качестве стяжки использовать обычно цементно-песчаный раствор. Экономично, но придется ждать 20-25 дней, чтобы уложенный слой просох.
2. Самовыравнивающиеся смеси. Дорого, но сохнет этот материал 10 дней.

И уже после этого этапа можно положить плитку на пол. Технология все та же, как и с электрическим теплым полом. Но перед тем как класть плитку, рекомендуется стяжку обработать грунтовкой, чтобы повысить адгезию поверхности.

Монтаж электрического теплого пола под плитку своими руками

Перед тем как приступать к монтажу системы теплого пола нужно составить план его раскладки на бумаге.

Из общей площади исключают участки пола на которых будет размещаться бытовая техника или мебель, также создают буферную зону между электрической нагревательной системой и трубами отопления или другими источниками тепла, если таковые имеются.

Этапы монтажа теплого пола под плитку

В результате, скорее всего, получится неправильная фигура, вписанная в квадратную или прямоугольную форму комнаты. Продумывают место установки терморегулятора. Иногда для теплого пола приходится прокладывать выделенную линию электропроводки с подходящей мощностью.

Совет! Планировку комнаты, в которой будет теплый пол, нужно продумать очень хорошо, поскольку дальнейшая перестановка может отразиться на работоспособности системы.

Подготовка основания

Монтаж электрического теплого пола начинается подготовки основания. Любая система укладывается на чистую ровную поверхность при необходимости выполняют полный демонтаж старого покрытия и выравнивают пол стяжкой. На основание укладывают слой гидроизоляционного материала с захлестом на стену.

Этапы монтажа теплого пола под ламинат

По периметру пола на стену закрепляют демпферную ленту, она будет компенсировать тепловое расширение между полом и стеной. Для гидроизоляции используют вспененный полиэтилен с фольгированным покрытием, обычный или экструдированный пенополистирол толщиной 20-50 мм.

Особенности монтажа кабельного или стержневого теплого пола под плитку

Монтаж термоматов под плитку отличается тем, что он укладывается без теплоизоляции. Также допускается укладка на старую кафельную плитку. Стержневые полы укладываются на фольгированное основание. Дальнейший монтаж выполняется по единой схеме.

Установку теплого пола начинают с подготовки основания. После этого выполняют монтаж терморегулятора. Датчик температуры укладывают в гофротрубу диаметром 9-16 мм, а чтобы труба была вровень с полом для нее делают штробу. Работают в следующей последовательности:

На чистое и ровное основание рекомендуют нанести слой глубокопроникающей грунтовки, которая улучшит сцепление пола с плиточным клеем.

Кабель для электрического теплого пола

Когда грунтовка высохнет начинают раскатывать рулон термомата, располагая его по заранее подготовленной схеме. Это будет пробная, черновая раскладка.
В процессе, чтобы повернуть полосу, придется разрезать сетку

Делать это нужно предельно осторожно, чтобы не повредить кабель.
Когда термомат будет покрывать всю площадь, его опять сворачивают.
Следующая раскладка будет финишной, чистовой. По мере размазывания, с нижней стороны сетки снимают защитную полосу, оголяя клейкий слой, чтобы заново раскатанный рулон приклеился по всей поверхности пола

Есть клеевой основы не предусмотрено термоматы приклеивают к полу кусочками малярной ленты.

Раскройка термомата

• Подключают электрический пол к сети через терморегулятор.
• После этого термоматы покрывают плиточным клеем, слой которого не должен превышать 7 см.
• Когда стяжка высохнет можно начинать укладку напольного покрытия на минимальный слой.

Важно! Включать теплый пол можно не раньше полного высыхания плиточного клея

Второй шаг. Изучаем элементы системы и готовимся к их установке

Для самостоятельной установки рекомендуется использовать греющий кабель. Во-первых, он стоит дешевле своих «собратьев». Во-вторых, с помощью кабеля можно создать обогреваемую площадь любой желаемой формы.

Таблица подбора необходимого греющего кабеля

Как правило, греющий кабель дополнительно комплектуется гофрированной трубой, посредством которой будет осуществляться установка датчика теплого пола.

Греющий кабель в гофротрубе

Непосредственно датчик в заводской комплектации обычно не идет. Это изделие продается вместе с регулятором температуры, который тоже нужно приобрести.

Греющий кабель – это одно или двужильный провод, реализуемый комплектами, рассчитанными на определенную площадь

Схемы и в целом рекомендации по монтажу как кабеля теплого пола, так и датчиков с регуляторами обычно приводятся производителями. Определите место монтажа датчика в соответствии с рекомендациями в приложенной инструкции. Сделайте штробы в полу и стене для укладки гофротрубы. На этом этапе нужно помнить, что этот канал не должен иметь резких изгибов – все надо сделать максимально плавно, иначе вы не сможете правильно ввести датчик.

Схема монтажа элементов теплого пола

В штробу укладывается гофротруба. Конец гофры замотайте изоляционной лентой и посадите конструкцию на плиточный клей или другой подходящий связующий состав.

Штроба для укладки кабеля

Заведите в подрозетник провод для подключения системы. Специалисты рекомендуют использовать трехжильный медный провод сечением 2,5 мм2. Одна сторона кабеля пойдет на терморегулятор, вторую вы должны завести на устройство защитного отключения, выполнив последовательное соединение с автоматом в щитке.

Как подключить терморегулятор

Конструкция терморегулятора для теплого пола

Рекомендации в отношении характеристик регулятора температуры обычно приводятся производителями греющих кабелей в инструкциях к своей продукции. Ориентируйтесь на рекомендованные параметры.

Всё зависит от комплектующих

Технология укладки тёплого пола под плитку выбирается с учётом особенностей используемых при монтаже комплектующих. Среди доступных в настоящее время технических решений:

• Свободно укладываемый нагревательный кабель. Он может быть резистивным (с повышенным уровнем сопротивления) или саморегулирующимся.
• Готовые к монтажу маты, состоящие из эластичного основания и закреплённого на нём того же нагревательного кабеля.
• Профилированные и соединённые между собой стержни, генерирующие инфракрасное излучение.

Что до инфракрасной плёнки, то её производители тёплых полов не рекомендуют укладывать под плитку из-за плохой совместимости с химическими элементами, входящими в состав стяжки.

Что называется электрическим теплым полом

Это все виды обогрева горизонтальной поверхности (пола), основанные на использование токопроводящих элементов. Тепло при такой схеме обогрева воздуха поднимается снизу, от всей поверхности, на которой расположены нагревательные элементы.

Выделяют три основных вида электрического теплого пола:

• кабельный – под напольным покрытием, в слое стяжки или плиточного клея, уложен греющий кабель. Схема укладки различна, температура и эффективность нагрева зависит от конструкции. Подъем уровня пола – на толщину стяжки с таким расчетом, чтобы кабель с обеих сторон (сверху и снизу) был покрыт слоем как минимум 5 мм;

• нагревательные маты (термоматы). Это, по сути, тот же кабель, закрепленный на специальной крупноячеистой сетке. За счет того, что диаметр кабеля меньше, чем при обычной прокладке, такая массивная стяжка не нужна, допустима укладка кабеля в сравнительно небольшой слой плиточного клея. Помимо кабеля, используется также аморфная металлическая лента, также пропускающая ток и нагревающаяся под его действием. Продается секциями, что заметно упрощает и ускоряет монтаж;

• пленочные полы. В этом случае применяется тонкая пленка с углеродными (карбоновыми) и биметаллическими резистивными (греющими) элементами. Этот нагревающий слой запаян в оболочку из лавсана или полиуретана, продается обычно рулонами, разделенными на секции.

Кроме этих популярных вариантов, на рынке представлены также жидкостно-электрические полы – относительная новинка, трубы с проложенным внутри кабелем. Теплопроводящая жидкость в трубах и сама оболочка труб защищают кабель от повреждений, при этом нагрев обеспечивается достаточный для полноценного отопления.

Данная система дает равномерный нагрев всей трубы без движения жидкости, не требует дополнительного насосного оборудования. Монтаж ведется обязательно в стяжку. Официальное видео от производителя.

Также есть разновидность полов, основанных на системе матов, но с использованием не кабеля, а нагревающихся стержней из карбона (угольные). Монтируются аналогично, но потребляют меньше энергии, чем кабельные системы. Также видео от поставщика продукции.

Интересное решение для обогрева только небольшой части пола или частых переездов – пленочный пол «под ковер».

Это пленочная система с отдельным выводом питающего кабеля для подключения к электросети. Основное условие – поверх пленки должно обязательно лежать плотное и при этом хорошо пропускающее тепло покрытие, которое легко удалить. Обычно такие пленки стелют под ковер или ковролин. Обзор такого нагревателя можно посмотреть на видео.

Инфракрасный теплый пол под плитку: особенности укладки

Монтаж ИК полов под плитку не так сложен, как может показаться на первый взгляд

Но тут есть несколько нюансов, которые важно обязательно учитывать. Для начала нужно побеспокоиться о материалах и инструментах, которые могут понадобиться для работы

Это могут быть теплоотражающая подложка, непосредственно сама ИК пленка в необходимом количестве, лента для изоляции проводов, кафель и клей для него, скотч, гофрированная трубка, гипсокартон, зажимы контактные, полиэтилен, провода для подключения, ножницы и т. д.

Инфракрасный пол — монтаж

Для укладки и плитки, и ИК системы подогрева нужно ровное основание. Поэтому оно должно быть очищено от мусора и осмотрено на наличие повреждений, выступов. Никакого рельефа на нем быть не должно – все трещины заделываются, а выпуклости рекомендуется сошлифовать.

Также к предварительным работам по монтажу системы ИК полов относится создание схемы укладки ИК пленки и размещения различных элементов типа терморегулятора. При этом должно учитываться и месторасположение крупногабаритной мебели, и места, где пленка монтироваться не будет

Важно помнить, что все провода, идущие от системы подогрева к терморегулятору, должны быть уложены в гофру и желобок, проштробленный в стене. Однако не всегда штробить стены есть необходимость

Иногда провода укладываются в пластиковый узкий канал, который крепится на поверхность стены.

Как резать инфракрасную нагревательную пленку

Все монтажные работы должны производиться при температуре воздуха свыше 0 градусов, а также при влажности не более 60%

Также важно обязательно всю систему заземлить

Особое внимание уделяется изоляции контактов, а также возможным местам повреждения пленки

Таблица. Виды монтажа ИК пленки.

Вид	Описание
Сухой	Применяется при монтаже на поверхности ИК пленки ламината, ковролина. Для монтажа плитки используется, но редко. Подразумевает тщательное выравнивание поверхности, укладку теплоизоляционного материала и непосредственно самой пленки, затем – монтаж защитного пленочного слоя (полиэтилена), листов гипсокартона и непосредственно самой кафельной плитки, которая закрепляется при помощи клея. В этом случае пленка не подвергается контактам с едкими веществами и прослужит долго. Но вот высота основания в этом случае получается довольно значительной, что не всегда актуально. К тому же такой способ проведения работ обойдется дороже.
Мокрый	Используется для укладки плитки кафельной, камня и т. д. Так называемый классический метод. Работы будут стоить дешевле, чем при сухом типе монтажа, но они гораздо сложнее. В этом случае также подготавливается поверхность, затем укладывается теплоотражатель, на который монтируется ИК пленка. Далее она закрывается пленкой полиэтиленовой, армируется и заливается смесью для наливных полов. Плитка керамическая монтируется классическим методом (на клей) поверх этого слоя после его высыхания. Систему теплого пола можно запускать в работу примерно через неделю после укладки плитки.

Какой электрический пол лучше выбрать под плитку?

Электрический теплый пол в магазинах предлагается в четырех вариациях:

• кабели;
• маты;
• пленки;
• стержни.

Каждый из этих вариантов имеет свои положительные стороны и нюансы монтажа. К выбору наиболее подходящей для конкретного помещения и укладываемого напольного покрытия модификации следует подходить с умом и без спешки.

Варианты электрических полов

Кабельные

Теплые полы из нагревающих кабелей предназначены для укладки под керамическую плитку и керамогранит. Монтируются они в бетонную стяжку толщиной 4–5 см. Без бетона их не укладывают. Если перекрытия в доме старые и дополнительные перегрузки им противопоказаны, то от кабельной системы лучше отказаться.

Состоит нагревательный кабель подобного теплого пола под плитку из одной или двух греющих жил, которые упакованы в несколько слоев теплостойкого пластика. Плюс для прочности такой шнур внутри обычно имеет оплетку из медной проволоки. При этом пластиковая оболочка и электрожилы рассчитаны на нагрев до 70 0С.

Греющий кабель бывает:

• резистивным;
• саморегулирующимся.

Первый дешевле, но менее эффективен. Он на всем своем протяжении греется одинаково. А у варианта с саморегулированием теплоотдача конкретного участка зависит от окружающей температуры. Если в каком-то месте тепла достаточно, то жилы в такой точке греться сами по себе начинают меньше. Это исключает появление на полу плиток с местным перегревом и уменьшает общий расход электроэнергии.

Нагревательные маты и кабельный пол

Маты

Маты обойдутся в полтора–два раза дороже кабеля при расчете за квадратный метр обогреваемой поверхности. Однако такой тип электрического теплого пола наиболее оптимален для кафеля, более правильного и лучшего для плитки варианта найти сложно.
Термомат – это армирующая стеклосетка, на которой нагревательный кабель уже закреплен змейкой с идеальным шагом. Такую систему обогрева достаточно раскатать на подготовленном черновом основании и просто подключить к электропитанию. Кафель далее сверху клеится обычным способом без стяжки.

Как уложить плитку на нагревательные маты

Пленочный теплый пол

Если в двух первых вариантах в качестве нагревательного элемента выступает кабель с металлическими жилами, то пленки устроены совершенно иначе. В пленочном теплом полу нагреваются углеродосодержащие материалы, генерирующие при подаче электрического тока инфракрасное излучение. Между собой эти термоэлементы соединяются медной шиной, а сверху и снизу закрываются оболочкой из полиэтилентерефталата.

Толщина термопленки для пола – всего 3–4 мм. А электроэнергии она при идентичной теплоотдаче потребляет на 20–25% меньше, нежели кабельный аналог. Однако идеальным выбором для кафельного покрытия такие пленки назвать сложно. Им подходит не всякий клей для плитки. Есть составы, которые могут растворить пленочную оболочку.

Производители этот электрический теплый пол рекомендуют под кафель монтировать только с укладкой между ними влаго- и огнестойкого СМЛ. А это дополнительные траты. Плюс сама термопленка стоит дорого. В итоге получается достаточно внушительная сумма за квадратный метр.

Пленочный и стержневой

Стержневой

Стержневой теплый пол обогревает также за счет инфракрасного излучения. В качестве нагревательных элементов в нем выступают карбоновые стержни-трубки, соединенные с двух сторон токопроводящимишинами. Монтируется такая система под керамическую плитку в тонкую стяжку 2–3 см либо в сантиметровый слой плиточного клея.

Главное достоинство стержневого термопола – в разы меньшее потребление электроэнергии по сравнению с кабелем. Однако счастливчики, купившие этот вариант, в отзывах указывают на его излишнюю дороговизну и постепенный выход стержней из строя. В результате платишь немалые деньги, а через несколько месяцев на полу начинают появляться холодные участки.

Инструкция укладки и подключения систем теплого пола

Правила выполнения расчетов

Перед тем как укладывать электрический теплый пол под плитку своими руками необходимо сделать правильные расчеты:

• Если система будет использоваться как основное отопление, то для обогрева площади в 1 кв. м. необходим нагреватель мощностью 140-180 Вт.
• Если теплый пол будет использоваться для дополнительного обогрева, то можно использовать нагреватель мощностью от 80 Вт.

В обоих случаях во внимание принимается качество теплоизоляции помещения.

Выбор нагревательных матов проходит по аналогичному принципу, также учитывается полезная площадь помещения и суммарная мощность. Для крепления термоматов к бетонной стяжке требуется дополнительное приобретение специальной монтажной ленты.

Четвертый шаг. Монтируем теплый пол

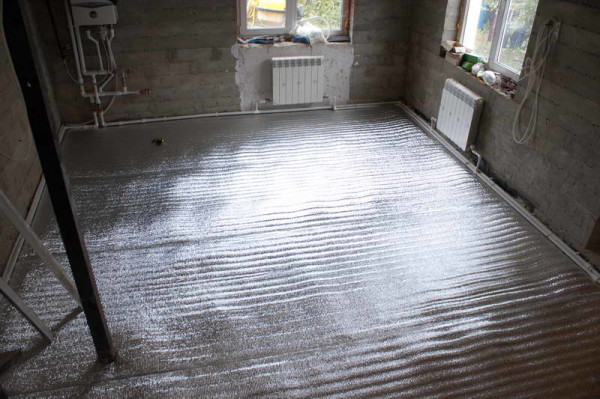

Правильно уложенный пенофол

Прежде всего, укладываем на основание теплоизоляционный материал. Для использования в комплексе с теплым полом прекрасно подходит пенофол с самоклеящимся слоем и фольгированным покрытием. Изоляцию укладываем фольгой вверх. Стыки между полосами проклеиваем монтажным скотчем.

Поверх пенофола укладываем армирующую монтажную сетку. Она исключит дальнейшие деформации «слоев» системы после заливки стяжки.

Сетка, уложенная на пенофол

Приступаем к укладке греющего кабеля. Для крепления применяем монтажную ленту из комплекта. Если она не обеспечивает качественного сцепления с основанием, садим кабель теплого пола на «ляпухи» плиточного клея. Верхнюю часть «ляпухов» убираем шпателем.

Вариант крепления кабельного теплого пола

Монтажная лента для теплого пола

Наиболее простым для самостоятельного обустройства является метод укладки греющего кабеля «змейкой». Между элементами выдерживаем минимум 8-сантиметровый шаг. Для точного определения шага умножаем площадь комнаты на 100 и делим полученное значение на суммарную длину кабеля.

Укладка греющего кабеля

Уложенный кабель

Кабель укладываем максимально аккуратно, чтобы не повредить его и теплоизоляцию. По штробе заводим конец греющего элемента, который будет соединяться с терморегулятором, в подрозетник, вместе с гофрированной трубой для температурного датчика. До этого в подрозетник должно быть заведено питание.

Подключение терморегулятора

Предварительно специалисты рекомендуют разместить в гофре термодатчик и подключить его к температурному регулятору. Благодаря этому приему, регулятор сможет отключать питание греющего кабеля в случае его перегрева. Сама гофра фиксируется в штробе при помощи плиточного клея.

Подключаем кабель и регулятор в соответствии со схемами, приведенными в инструкциях производителей.

Протестировав систему в соответствии с приводившимися ранее рекомендациями, заливаем поверх кабеля примерно 5-сантиметровую стяжку, даем ей порядка 1 месяца на набор прочности, и лишь после этого приступаем к финишной отделке.

Заливка стяжки

Заливка стяжки

На схеме виден кабель, залитый раствором, поверх которого уложена плитка

Вариант #1 – водяной теплый пол

Особенности технологии обустройства

Сами трубы могут быть подключены к отдельно стоящему бойлеру либо централизованному отоплению. Этот вид подогрева применим как в качестве основного источника тепла, так и дополнительного.

Схема устройства системы, где: 1 – слой термоизоляции, 2- армирующая прослойка, 3 – контуры труб, 4 – устройства для ввода и регулировки температуры, 5 – бетонная стяжка, 6 – самонивелирующая стяжка (выполняется в случае необходимости), 7 – финишное покрытие

Технология монтажа водяного пола включает ряд этапов:

• Выкладывание на подготовленное базовое основание фольгированного утеплителя;
• Укладка арматурной сетки для фиксации водопроводных труб;
• Монтаж системы из металлопластиковых труб;
• Заливка песчано-цементной стяжки;
• Укладка плитки на клеющий состав.

Слой термоизоляции призван свести к минимуму расход тепловой энергии на нагрев базового основания. Фольгированный утеплитель, отражая тепло, будет перенаправлять поток вверх для обогрева помещения.

Особо актуально соблюдение этого условия при проектировании теплого пола в комнатах, расположенных на первых этажах, под которыми размещены неотапливаемые подвальные помещения.

Достоинства и недостатки данной системы

Правильно выполненная бетонная стяжка, скрывающая под собой контуры водопроводных труб, выполняет две функции:

• Выступает надежной основой для укладки твердого покрытия типа керамогранит или плита.
• Выполняет роль мощного аккумулятора тепловой энергии.

Нагреваясь от проложенных в ней металлопластиковых труб, бетонная стяжка равномерно распределяет тепло, передавая ее керамической плитке.

Теплый пол, функционирующий за счет циркулирующей по трубам воды, по праву можно считать экономически выгодным вариантом

Существенным недостатком этого типа пола является его толщина. Только цементная стяжка «съедает» 30-60 мм высоты. В условиях стандартных квартир, для которых не характерны высокие потолки, «украденные» сантиметры сразу будут заметны.

Кроме того, стяжка заливается не на один десяток лет. И обеспечить доступ для визуального осмотра и профилактики отопительной системы не представляется возможным. В случае протечки и проведения ремонта необходимо будет демонтировать не только плиточное покрытие, но и бетонную стяжку.

Общая толщина «слоеного пирога» при обустройстве теплого пола водяного типа получается значительной и составляет как минимум 70-100 мм

Специалисты не рекомендуют устанавливать его в многоэтажных домах советских построек, поскольку применяемые в те времена межэтажные перекрытия не предусмотрены для повышенных нагрузок, которую будет создавать массивная теплоаккумулирующая стяжка.

Планируя подключать водяной пол к централизованной системе отопления, будьте готовы, что не многие компании дают разрешение на забор тепла из отопительных стояков, поскольку это может нарушить ее сбалансированность. Да и при подключении системы помимо основных расходов потребуется установка дорогостоящего оборудования регулировки.

Это объясняется тем, что температура воды в радиаторах отопления и контурах напольного подогрева значительно отличается.

А вот для обладателей частных домов водяной теплый пол – идеальное решение. Ведь они не связаны пространственными ограничениями и для установки системы не требуется прохождения никаких согласовательных процедур. Достаточно, придерживаясь рекомендаций производителя, установить оборудование. А в дальнейшем поддерживать давление в системе и циркуляцию в контуре, а также контролировать температуру и качество теплоносителя.

Рассчитать параметры водяного теплого пола можно с помощью нашего онлайн-калькулятора:

Температура подачи, oC.
Температура обратки, oC.
Шаг трубы, м.	0.050.10.150.20.250.30.35
Труба	Pex-Al-Pex 16×2 (Металлопластик)Pex-Al-Pex 16×2.25 (Металлопластик)Pex-Al-Pex 20×2 (Металлопластик)Pex-Al-Pex 20×2.25 (Металлопластик)Pex 14×2 (Сшитый полиэтилен)Pex 16×2 (Сшитый полиэтилен)Pex 16×2.2 (Сшитый полиэтилен)Pex 18×2 (Сшитый полиэтилен)Pex 18×2.5 (Сшитый полиэтилен)Pex 20×2 (Сшитый полиэтилен)PP-R 20×3.4 (Полипропилен)PP-R 25×4.2 (Полипропилен)Cu 10×1 (Медь)Cu 12×1 (Медь)Cu 15×1 (Медь)Cu 18×1 (Медь)Cu 22×1 (Медь)
Напольное покрытие	ПлиткаЛаминат на подложкеПаркет на фанереКовролин
Толщина стяжки над трубой, м.
Удельная тепловая мощность, Вт/м2
Температура поверхности пола (средняя), oC
Удельный расход теплоносителя, (л/ч)/м2

На данном видео Вы можете увидеть типичные ошибки при монтаже системы водяного теплого пола:
