Как сделать укосины в каркасном доме: используем метод ларри хона

Каркасные и каркасно-брусовые сооружения

Каркасный дом — индивидуальное здание малой этажности, обычно до трех этажей. В основе такого дома установлен деревянный каркас из балок и стоек, заполненный утеплителем. Утепляющий слой (это может быть базальтовое волокно, стекловолокно, эковата, опилки, лен) располагается между внутренним пароизоляционным контуром и гидро/ветрозащитным внешним слоем.

Каркасно-брусовой дом — российская технология, предполагающая применение пиломатериалов естественной влажности. Скелет монтируют из бруса различного сечения:

• 150х150 для стыков стен,
• 150х100 для дверных и оконных проемов,
• 150х50 — для других элементов.

Поскольку брус склонен к усыханию, применяется льняной джут. Стойки устанавливаются сразу вертикально, металлическими уголками их фиксируют к нижней обвязке для устойчивости, пока не соединят с верхней обвязкой стены.

Важное отличие: стена может сгнить, если наглухо закрыть сырой брус, поэтому надо организовывать вентиляционный зазор

Роль укосины в возведении каркасного дома

Этот элемент выполняет функцию поддержки вертикально стоящих деталей в каркасе. Подпорка конструкции нужна для увеличения жёсткости всей рамы. Но в основном укосину устанавливают, чтобы ослабить боковые нагрузки.

Грамотно сбитый каркас способен легко выдерживать вес крыши или второго этажа. Но противостоять горизонтальному воздействию долго не сможет. Обычно слабым местом являются стыки элементов, скреплённые гвоздями. Со временем крепление расшатывается, и стена может сложиться.

Грубейшей ошибкой при разработке проекта каркасного дома является пренебрежение к боковым нагрузкам. И это подтверждается яркими примерами американского и канадского строительства. Из-за желания сэкономить часто укосины заменялись просто обшивкой каркаса фанерой. Но природные катаклизмы расставляли все по местам. Конструкции не выдерживали сильных порывов ветра и разрушались.

Правильное и неверное расположение укосинИсточник stroev.pro

Установка укосин необходима для следующих моментов:

• исключения деформации рамы;
• предотвращения смещения теплоизоляции внутри перегородки;
• придаче постройке надёжности;
• равномерного распределения статистической нагрузки по всей конструкции.

Также существует ошибочное мнение, что укосины можно заменить обычными распорками. Но последние лишь устраняют у досок пружинистость. И для противостояния горизонтальной нагрузке не годятся. Потому что соединяются с каркасом неподходящим способом. Поэтому нужно выяснить, прежде чем использовать укосины в каркасном доме, как правильно сделать их крепление к вертикальным стойкам.

Виды укосин

По выбору материала укосины делятся на деревянные и металлические. Но это не говорит, что последние лучше или качественнее. Все зависит только от индивидуального подхода. Это относится и к такому виду укосин, которые официально ими не являются, но иногда выполняют их функции. Это треугольные элементы из фанеры, которые закрепляются по внешнему контуру каркаса.

Каркас дома с деревянными укосинамиИсточник karkasnik.su

Чтобы понять, какую из укосин использовать, необходимо подробнее с ними ознакомиться.

Деревянные

Подпорка из дерева изготавливается в виде доски. Для этого подбираются особо прочные материалы. Обычно выбирают брус сечением 25×100 мм. Для отдельных случаев подбираются пиломатериалы с размерами 50×100 мм. И главным плюсом таких элементов является их лёгкость.

Последнее обстоятельство делает подобные детали более востребованными, чем использование железных. К тому же их применяют по одной, что также снижает расходы на строительство. Потому что материал хорошо выдерживает нагрузки, как на сжатие, так и на растяжение. Поэтому для обеспечения достаточной надёжности вполне хватает установки одного элемента под углом в 45 градусов.

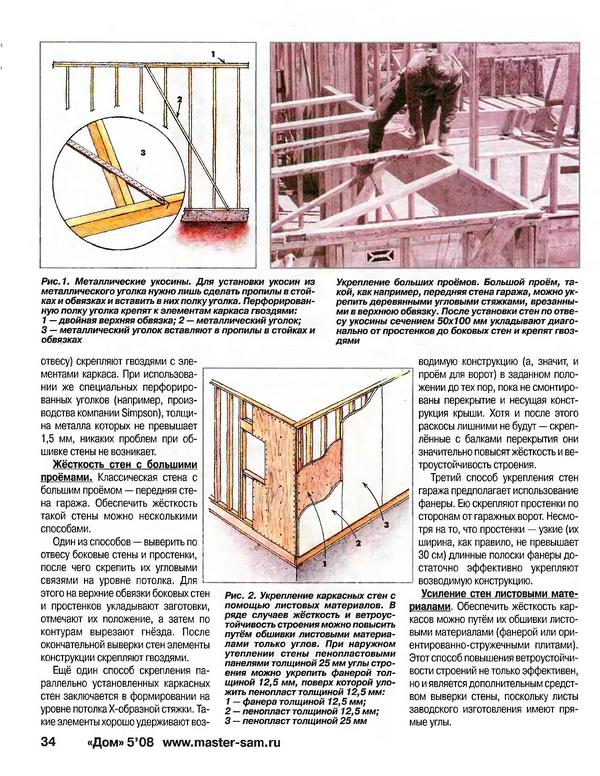

Металлические

Сразу нужно оговориться, что в нашей стране укосины из стали применяют крайне редко. Это выступает прерогативой американцев и у них давно существует отработанная технология, которой они придерживаются с давних времён. Казалось бы, что использование железа повышает надёжность, но у такого способа существует значительный минус – излишнее утяжеление конструкции.

Каркас дома с металлическими укосинамиИсточник strojudacha.ru

Ведь металл и сам по себе немало весит. Да ещё и виноват способ установки стальных укосин. Дело в том, что железо плохо переносит нагрузки на сжатие, поэтому такие элементы монтируют крестом, используя две детали. Чтобы компенсировать давление.

Ещё к одному минусу можно прировнять возможность коррозии, если гидроизоляция конструкции выполнена некачественно. А это ощутимо может значительно снизить общую долговечность.

Обшивка фанерой

Некоторые застройщики считают, что обшивка фанерой с внешней стороны каркаса даст те же результаты, что и установка укосин. Это в корне не верно. Особенно для технологии возведения каркасного дома.

Но способ имеет право на жизнь. Только для небольших по площади помещений. Например, уличных туалетов или малюсеньких сараев.

Каркасы полуправильные.

К таким можно отнести схемы, где нет грубых нарушений, но есть недочеты или определенные нюансы.
Например, в конструкции присутствует и ригель, и хидер, и двоенные обвязки по стенам (здесь и американский, и скандинавский вариант вместе взятые, да еще и усиленное). Эта конструкция имеет отличный запас прочности, но большое количество мостов холода, большие затраты материала и человеко-часов не позволяет назвать такой каркас правильным.Полу-правильный «двойной» каркас дома
Или вариант называемый “двойным объемным”.  Он имеет двойную наружную стену, где стойки разнесены относительно друг от друга. Этот каркас прочный и достаточно теплый, но не технологичный. Проблему с мостами холода можно решить более простым методом перекрестного утепления.

Преимущества приобретения узлов крепления укосов у нашей компании

Во-первых, хочется отметить, что наша компания на протяжении всего времени своей деятельности занимается реализацией высококачественных металлоизделий для ВЛ и СИП. Узлы крепления укосов, приобретенные со складов компании, будут служить в течение долгого времени, способствуя бесперебойному снабжению электрической энергией населения.

Во-вторых, мы занимаем лидирующие позиции на отечественном профильном рынке благодаря тому, что предлагаем клиентам привлекательные расценки на качественное оборудование. Поддержание низких цен связано с тем, что мы имеем возможность напрямую взаимодействовать с производителями качественного отечественного электрооборудования.

В-третьих, наше руководство высоко ценит своих клиентов и создает для них выгодные условия сотрудничества. Постоянным клиентам предоставляется возможность оплаты товара в рассрочку на выгодных условиях. Кроме того, компания доставляет приобретенные товары до ближайших терминалов транспортных компаний бесплатно, а за умеренную цену осуществляет доставку как по Москве, так и по Московской области.

Краткая характеристика

Что такое укосины?

Чаще всего для изготовления каркаса используют хвойные породы древесины, и куда реже металл и лиственные породы. Для стоек вертикальной нагрузки идеально подойдет клееный брус. Для распределения вертикальных нагрузок делают перемычки из досок.

Этапами строительства каркасного считаются:

• Создание фундамента.
• Укладка брусьев на нижнюю обвязку и фиксация их к фундаменту.
• Установка стоек.
• Установка верхнего яруса.
• Фиксация каркаса.
• Установка потолочных балок и обустройство кровли.
• Утепление.
• Внутренняя и внешняя отделка.

Каркас сам по себе является массивным сооружением, которое сделано из высококачественного и прочного материала. Так к чему же проводить дополнительное укрепление каркаса и можно ли обойтись без этого?

Для чего они нужны?

Если вы не знаете, как делать укосины в каркасном доме, для начала ознакомьтесь с тем, какие функции они выполняют. В каркасе все детали расположены перпендикулярно и параллельно друг другу, и поэтому они не всегда могут быть устойчивыми к поперечным нагрузкам, к примеру, если присутствует «гуляние» грунта, воздействие ветром или снега. Для того, чтобы придать необходимую жесткость конструкции, в каркас встраивают укосины. Это особые диагональные элементы, которые не только сделают каркас стабильнее и устойчивее, но и будут удерживать внешние стороны дома.

Если в каркасе не предусмотрены элементы жесткости, оно со временем может утратить геометрии, а это приведет в свою очередь к деформации внутренней и внешней отделки. При сильных нагрузках по бокам дом даже может сложиться. Менее страшные последствия – это потеря тепла из-за того, что будет нарушена целостность слоя утеплителя и долговечность дома будет уменьшена. В таком случае установка укосин в каркасном доме будет оправдана, хоть и повлечет за собой дополнительные затраты материалов, средств и времени.

Обратите внимание, что иногда вместо укосин устанавливают между стойками распорки, а это менее трудоемко. Но такие распорки дадут лишь вертикальную жесткость, и не будут препятствовать «складыванию»

В каких случаях установка не требуется? Это относится к небольшим постройкам, к примеру, туалеты, гаражи и хозяйственные блоки. Также это возможно, если в доме использована внешняя косая обрешетка. Если материал для облицовки крепкий и большого размера, к примеру, прочная фанера или плиты ОСП-3.

https://youtube.com/watch?v=QwAOKCcxGj8

Необходимость использования

Укосины повышают прочность конструкции

Внутренний «скелет» каркасного дома обустраивают из установленных с определенным шагом вертикальных стоек, которые связывают между собой верхнюю и нижнюю обвязку конструкции. От надежности получившегося каркаса во многом зависит долговечность и надежность строения. Однако такая конструкция обеспечивает стойкость дома только при вертикальной нагрузке. При воздействии поперечных сил каркас способен потерять устойчивость.

Чтобы придать конструкции стойкость при воздействии различных по направлению нагрузок, поверх вертикальных стоек набиваются доски по диагонали (укосины). Их назначение – придать каркасу дополнительную пространственную жесткость, сделав его при этом надежнее и устойчивее. Без таких элементов каркас со временем может изменить свою геометрию, что будет способствовать разрушению внутренней и внешней отделки дома, потере тепла и в конечном итоге полному разрушению дома.

Применение укосин при возведении каркасного дома позволяет:

• Улучшить пространственную жесткость стен и строения в целом.
• Предотвратить смещение стен.
• Повысить способность деревянного здания противостоять природным катаклизмам (землетрясениям, подвижкам грунта, ураганам и пр.).

Укосины в каркасном доме – необходимость

Последствия строительства каркасного дома без укосин

Дома на фотографиях ниже, были построены с соблюдением всех строгих американских и канадских норм каркасного домостроения, но даже это не явилось
панацеей, и не спасло дома от разрушения, при больших снеговых и ветровых нагрузках

Обратите внимание на то, что вместо ОСБ использовали фанеру,
которая имеет гораздо большую пространственную жесткость и выдерживает большую нагрузку без видимой деформации. Но и это, к сожалению, не спасло дома
от разрушения. Причиной разрушения оказалось отсутствие укосин как в несущих стенах, так и в перегородках, которые должны были противостоять боковым нагрузкам и
смещению

Сказалось отсутствие банального расчёта нагрузок, который любой конструктор-инженер должен был сделать в первую очередь

Причиной разрушения оказалось отсутствие укосин как в несущих стенах, так и в перегородках, которые должны были противостоять боковым нагрузкам и
смещению. Сказалось отсутствие банального расчёта нагрузок, который любой конструктор-инженер должен был сделать в первую очередь.

Важен подбор технологии к каждому строению, то что по нормам подходит к каркасному туалету, скорее всего не подойдёт к каркасному дому из-за
больших ветровых и снеговых нагрузок.

Технология малой стройки от Лари Хон

В данном пособии дано очень хорошее описание устройства и способа усиления каркасного дома. В последнее время достаточное большое количество “строителей”, и частных
застройщиков, стали строить каркасные дома, но, как показывает практика, далеко не все из них понимают, что необходимо каркасному дому, чтобы он простоял десятилетия, а не
только до того момента, когда строители съедут по окончанию стройки.
Известный мастер, строитель и профессионал своего дела Лари Хон, поделился общепринятыми нормами на строительство, приведенные в описании выше и на видео ниже.

И ещё одна маленькая подборка фотографий

Данные дома были построены совсем недавно, одному из них нет и года. Строители посчитали, что укосины и ОСБ это ненужная трата денег и времени.
Что из этого вышло, можно увидеть ниже на фотографиях. Во втором доме, судя по всему, было лишь несколько укосин в наружных стенах, а вот в перегородках стоят уже новые,
временные укосы, которые не дают дому крениться дальше и видимо поставлены уже не строителями, а заказчиком. Мы, в наших домах и проектах стараемся использовать укосины как
в стенах, так и в перегородках. При строительстве дома по нашему проекту вы потратите на все укосины не более половины дня в общей сложности, но они помогут избежать многих
проблем. Некоторые недальновидные или неопытные строители будут настаивать, что укосины не нужны и, что их заменит полностью наружная отделка из наборной доски,
но к сожалению, практика показала, что это не так. Только ОСБ, укосины и качественная сборка позволит построить хороший и надёжный дом!

Навес и фермы

roma060880 ,ты бы эскизик нарисовал,а то непонятно где скат будет (уклон 70см), в длину иль в ширину,крыша одно иль двухскатная,крыть чем будешь.

мысль пришла. по таблице – стропила при шаге 600-900 мм имеет сечение 50(75)*200. может подумать насчёт деревянного навеса? а то с железом он золотой получается. правда, ещё не считал, во сколько выльется деревянный. покрытие, скорее всего – ондулин в конце недели, наверное, мне забор начнут делать. что-то очень тяжело идёт дело.

Такая гадость,эта ваша заливная рыба.

Микаэл при правильном монтаже -долго и исправно служит

апну немного. итак, забор стоИт на месте, за навес запросили дюже много. до осени взял тайм-аут, но к зиме навес необходимо сделать. думаю про альтернативе металлическому каркасу. Звонил-узнавал про балки из ОСП – сказали, что для навеса не пойдут – только для внутренних работ. Тут мне рассказали про ЛВЛ-брус, интересный, в принципе, материал, в качестве балок может перекрывать до 12 м: ” > . При подборе сечения можно ставить с шагом до 1500 мм: ” > Какие мысли? Или – ну на фиг такие эксперименты? )))

зачем на свою шкуру эти эксперименты. да и нет доверия этому брусу -всё равно .что низкокачественная фанера–когда в дверях попадается -очень легко поддается инструменту -а как на улице служить будет.

друг, это фанера, дерево на улице ты уже вроде испытал. Конечно, если защитить – покрасить – и следить, чтобы краска не облазила – вполне нормально. Дерево, кстати, по прочности при изгибе, превосходит металл, намного больше допустимый прогиб до разрушения. Вот типа таких балок на лесах применяют – сильно больно хорошие, прочные и легкие. ” >

Прошу помощи при расчете фермы. В прошлом году построен навес 7.1*7.1*3 м, по периметру установлены 6 стоек, посередине решено было пустить ферму, но мне кажется она хилая и прогибается, боюсь за жизнь семьи. Построена без расчетов частными строителями. В приложенных фото указал размеры. Может параллельно пустит такую же ферму и сделать квадрат соединив обе фермы если они таковыми являются?

Добрый день. Простая вроде задача , а ставит в тупик. Как то застрял вопрос на многих форумах. То ли жаль времени знающим людям, то ли не хотят помочь бесплатно. Вопрос в двух словах такой: Делаю навес , всё расчитал, что в моих силах, по нагрузкам и материалам, но в одном сложном для меня месте вместо деревянных страпил требуется применить ферму. Сложность в расчёте и конструкции. Если есть желающие помочь, выложу все схемы и подробности. Заранее спасибо всем откликнувшимся. roma060880 , По ходу дела, земляк, прорблемы те же?

Рассказываю. , изготовленный навес отлично себя показал – проблем никаких. По конструкции. Фермы (в том числе и укосины) сварил из профильной трубы 40х20х2, поперечины – профиль 30х20, уголок для опор 50х50. Плюс местами кусочки 40-ой полосы. Покрытие – поликарбонат 10 мм. Сварка только с боков.

Внешний вид (расстояние между фермами

110 см, между поперечинами – 50):

Узлы примыкания ферма/стена:

Размеры укосин (угол 60 градусов – треугольник равносторонний):

За все время ничего не прогнулось, поликарбонат не провис. Что бы я изменил сейчас? Думаю, что все же укосины 40х20 несколько избыточны. Лучше, на мой взгляд, 30х20 – конструкция легче и вид приятней. Меньше не стоит, ибо пролет приличный. К одной стене крепил сначала уголок 50-й (анкерами большими через 50 см), а на него уже как на полочку верхнюю палку фермы. На торец нижней палки фермы наварил полоску и двумя анкерами тоже к стене. На противоположной стене отрезки угла 50 крепил к стене через сквозные шпильки (14 мм) плюс также шпилькой к бревну-балке гаража. А потом уже на этом уголке наварил полочки и положил на них края фермы. Тут такая конструкция, т.к. длинный угол-полку из-за бревен нельзы было притулить. На фото все видно. Края ферм на полках приварены. Рама навеса под уклоном и работает в распор (ибо чуть больше расстояния между стенами). Поликарбонат без следов деградации. Хотя и град был, и адская жара. Стекает все отлично. Расчетов естественно не нашел, делал на глаз, с запасом. На каждой ферме повисел-подергал (у меня вес

120). Ощущение, что на кирпичной стене висишь – никаких упругих прогибов, очень жестко. Единственное – вопрос эстетики. Но мне тогда некогда было изяществом заниматься, да и плюс ко всему первый раз такое делал.

Когда подкаты на джинсах неуместны

Далеко не всегда такой модный прием выглядит красиво. В некоторых ситуациях вы можете просто испортить свой образ. И к таким ситуациям можно отнести:

• Небольшой рост. Повороты зрительно уменьшают ноги;
• Слишком узкие джинсы. Они просто не созданы для подкатов;
• Брюки из шерсти. Их никогда не подворачивают;
• Клеш. Манжетами их можно только испортить.

В данном случае, многое зависит от вашего роста, фигуры, типа брюк, обуви. Подвернув штаны, обязательно посмотрите на себя в зеркало. Также можно обратиться за помощью к друзьям. Только так вы примите правильно решение.

Стоит отметить, что подвороты хорошо сочетаются с ботинками, ботильонами, свитерами. Поэтому подкаты на джинсах зимой девушки делают довольно часто.

Что можно подворачивать?

Джинсов сегодня довольно много. Но не все они хорошо смотрятся в подвернутом состоянии. Поэтому стоит помнить, что подкаты делаются только на:

1. Мешковатых моделях;
2. Прямых брюках;
3. Широких образцах.

Узкие образцы сложно подворачивать чисто механически. К тому же, они плохо выглядят в таком состоянии. Поэтому не стоит проводить неудачные эксперименты.

Важно помнить, что манжеты должны начинаться там, где заканчивается обувь. Это идеальный вариант. Не стоит подворачивать одежду слишком сильно

Иначе ваша небрежность попросту зашкалит

Не стоит подворачивать одежду слишком сильно. Иначе ваша небрежность попросту зашкалит.

Правила при установке укосин

Рассмотрим, как ставить укосины в каркасном доме и при этом не совершить распространённых ошибок. В основном это происходит из-за неправильного понимания того, как должен работать элемент для создания жёсткости.

Грамотное расположение деревянной укосины на каркасной стенеИсточник 7lestnic.com

Все правила сводятся к следующему:

• Угол установки укосины должен быть 90 градусов по отношению к вертикальной стойке каркаса.
• Толщина элемента для жёсткости напрямую зависит от размеров стройки. Она не должна превышать одну четвертую часть от её толщины. И если в каркасе используются стойки шириной 150 мм, то нельзя монтировать укосину сечения 50×100 мм. Лучше взять брусок с толщиной в 25 мм и его будет более, чем достаточно.
• Укосина обязана располагаться в стене строго заподлицо со стойками и обвязками. Снаружи каркаса устанавливаются только временные элементы.
• Верхним концом укосина врезается в верхнюю обвязку. Аналогичные действия требуется провести и для нижней части. А выпил в обвязке под элемент будет гарантом повышенной надёжности.
• Одна стена каркасного дома должна содержать не менее двух укосин. Причём их необходимо смонтировать с наклонами в разные стороны.
• Угол наклона при установке разрешено изменять при необходимости с 45 градусов до 60 максимум.
• При монтаже на лежачую стену запрещено закрепление укосин наглухо. Возможно понадобится корректировка в дальнейшем.

Сборка каркасного домаИсточник stroim-dom.net

• Если используются технологии для финского дома, то укосина должна находится с обратной стороны от ригеля.
• Саморезы при работе категорически запрещены. Крепёж проводить только гвоздями.
• Установка укосины ближе к внутренней стене повысит её теплоизоляционные свойства.
• А чтобы между минеральным утеплителем и укосиной не образовывались воздушные пробки, подрезать первый необходимо равно на толщину последней.

Некоторые строители для экономии используют для изготовления укосин обрезки досок. А из-за полученного малого размера, крепят их лишь в местах, где они подходят. Правильный элемент должен превышать длину от пола до потолка не менее, чем на треть. А применять можно только сухой хвойный материал, без пустот внутри.

Применение более дорогих пород древесины и толстых брусков нецелесообразно. Поскольку и хвоя имеет достаточные для надёжности параметры. А если увеличить толщину детали, то это может привести к ослаблению всего каркаса. Потому что место соединения укосины с обвязкой запиливается. А более широкий паз уменьшит крепость.

Видео описание

Как правильно делать укосины в каркасном доме станет понятно после просмотра видео:

Монтаж временных укосин

Элемент для жёсткости может выполнять временные функции. Это допустимо, когда принимается решение не устанавливать постоянных деталей. Например, при возведении небольшого строения, которое потом будет обшиваться плитами OSB.

В этом случае угловые и промежуточные стойки скрепляют большим количеством досок. Это нужно, чтобы конструкция сохранила свою точную форму до установки верхней обвязки. И доску лучше не экономить, а монтировать её просто внакладку гвоздями, выдерживая шаг в 1,5 метра максимум.

Использование подобного элемента бывает необходимым при работе с оконными и дверными проёмами. А также при монтаже стропил. Временные укосины пригодятся и дальше. Они помогут при внутренней отделке, когда необходимо избежать перекосов, которые затрудняют работу. А перед обшивкой с внешней стороны вспомогательные детали снимаются.

Видео описание

Следующее видео покажет, как правильно ставить укосины в каркасном доме, даже если они нужны временно:

Коротко о главном

Подведение итогов можно свести к следующему:

• Укосина является важным элементом для создания жёсткости каркаса.
• Лучше использовать деталь из дерева повышенной прочности. Это немного удешевит строительство и облегчит всю конструкцию.
• При монтаже нужно правильно расположить деталь в каркасе. Необходимо чтобы концы элемента были врезаны в обвязку.
• Все работы проводить только при помощи гвоздей.
• Разрешено применение временных укосин, но только если строение впоследствии обшивается плитами OSB.

А в целом использование подпорки и грамотное её расположение будет гарантом того, что построенный каркасный дом прослужит своим жильцам много лет, не снижая параметров прочности.

Источник

Мифы про необходимость установки укосин

Миф первый. Они не принесут никакой практической пользы, их монтаж является лишь беспечной тратой денег и времени.

Это утверждение не соответствует действительности. Как сказано выше, укосины способны значительно увеличить жесткость и надежность сооружения, что позволяет продлить срок службы эксплуатации дома.

Миф второй. Они легко заменяются внешней обшивкой.

При возведении хозяйственных объектов вполне можно обойтись и внешней обшивкой, но не при строительстве полноценного дома. Также, в случае с хозяйственными постройками не рекомендуется использовать первую попавшуюся под руку обшивку, в идеале она должна быть изготовлена из плиточного материала.

Миф третий. Их не обязательно устанавливать для внутренних перегородок дома.

В данном случае, при отсутствии укосины стены дома становятся крайне восприимчивы к постоянной нагрузке, а именно ветру, снегу или весу, исходящему от крыши. Все это приводит к деформации перегородок, появлению видимых трещин и нарушению декоративной отделки межкомнатных стен.

Общие сведения

Максимальное качество и надежность дают деревянные подпорки полнотелого вида. Но если пристройка не массивная, то не запрещается применять гибкие укосины, сделанные из металла в виде пластин, лент и шпилек. Самый удачный угол, под которым требуется монтировать подпорки, составляет 45 градусов. Но очень часто бывает так, что конструкция (размещение стен по отношению друг к другу, наличие дверных и оконных проемов) не дает возможность использовать их таким образом, и максимум, что получится сделать – 60 градусов

В таком случае важно разместить увеличенное число укосов в один ряд

Деревянные или металлические – разновидности укосин

Если говорить про конструкции из металла, они обладают более существенную массу, и потому используются куда реже деревянных аналогов. К слову, в остальных странах отдают преимущество именно им. Установка таких укосов выглядит по-другому – они монтируются в виде креста. Из-за этого, добавляя большую массу, можно в полной мере быть уверенным, что эти подпорки справятся с огромным давлением и нагрузкой. Слабой частью будут последствия наличия металла – если гидроизоляция будет монтирована некачественно, а влага попадет к металлическому профилю, а еще начнется процесс образования ржавчины.

Мифы об укосинах

Довольно часто можно сталкиваться с мнением о том, что внутри каркасного дома укосины являются не больше, чем прихотью застройщиков. Говорят, что их придумали лишь для того, чтобы получить от клиентов куда больше средств. В действительности все совсем не так. Подтвердить это способны люди, которые знакомы с физическими законами.

Именно каркасная жесткость помогает ему выстаивать в плохую погоду, или не свалиться под воздействием силы тяжести. Существует еще и миф о том, что можно произвести замену подпорки наружной отделкой – это ерунда. Да и правда, при выстраивании простого маленького хозяйственного блока можно упустить их выстраивание. При такой ситуации наружная отделка бывает сделана только кафелем и плиткой, или если доски для отделки будут размещены лишь под углом в 45 градусов.

Есть ошибочное мнение о том, что ставить укосины внутри каркасного дома требуется лишь для внешних стен, а внутри дома они не нужны. В выстроенном по такой технологии здании давление от кровли, каркаса и стен будет перекладываться лишь на те стены, на которых есть укосы, т.е. на внешние. А вот внутренние спустя время начнут деформироваться и потянут за собой конструкцию в целом. Неверным будет и то мнение, что укосины и распорки в каркаснике – понятие идентичные. В действительности, распорки тоже являются вертикальными досками, как и остальные каркасные части, которые лишь устанавливают в здания с высотой в 3 метра и больше, которые играют роль устранения дощатой пружинистости.

Но пространственную жесткость они не придадут, что даст каркасу возможность не заваливаться спустя время, то наклонится и это 100%

После всего сказанного выше мы еще не рассказали вам все обо всех фактах, чтобы убелить в важности монтажа укосин, и можно показать несколько примеров фото каркасников, которые были монтированы без подпорок, и что с ними станут спустя время

Монтаж временных укосин

Элемент для жёсткости может выполнять временные функции. Это допустимо, когда принимается решение не устанавливать постоянных деталей. Например, при возведении небольшого строения, которое потом будет обшиваться плитами OSB.

В этом случае угловые и промежуточные стойки скрепляют большим количеством досок. Это нужно, чтобы конструкция сохранила свою точную форму до установки верхней обвязки. И доску лучше не экономить, а монтировать её просто внакладку гвоздями, выдерживая шаг в 1,5 метра максимум.

Использование подобного элемента бывает необходимым при работе с оконными и дверными проёмами. А также при монтаже стропил. Временные укосины пригодятся и дальше. Они помогут при внутренней отделке, когда необходимо избежать перекосов, которые затрудняют работу. А перед обшивкой с внешней стороны вспомогательные детали снимаются.

Видео описание

Следующее видео покажет, как правильно ставить укосины в каркасном доме, даже если они нужны временно:

Коротко о главном

Подведение итогов можно свести к следующему:

• Укосина является важным элементом для создания жёсткости каркаса.
• Лучше использовать деталь из дерева повышенной прочности. Это немного удешевит строительство и облегчит всю конструкцию.
• При монтаже нужно правильно расположить деталь в каркасе. Необходимо чтобы концы элемента были врезаны в обвязку.
• Все работы проводить только при помощи гвоздей.
• Разрешено применение временных укосин, но только если строение впоследствии обшивается плитами OSB.

А в целом использование подпорки и грамотное её расположение будет гарантом того, что построенный каркасный дом прослужит своим жильцам много лет, не снижая параметров прочности.

Источник

Монтаж временных укосин

Элемент для жёсткости может выполнять временные функции. Это допустимо, когда принимается решение не устанавливать постоянных деталей. Например, при возведении небольшого строения, которое потом будет обшиваться плитами OSB.

В этом случае угловые и промежуточные стойки скрепляют большим количеством досок. Это нужно, чтобы конструкция сохранила свою точную форму до установки верхней обвязки. И доску лучше не экономить, а монтировать её просто внакладку гвоздями, выдерживая шаг в 1,5 метра максимум.

Использование подобного элемента бывает необходимым при работе с оконными и дверными проёмами. А также при монтаже стропил. Временные укосины пригодятся и дальше. Они помогут при внутренней отделке, когда необходимо избежать перекосов, которые затрудняют работу. А перед обшивкой с внешней стороны вспомогательные детали снимаются.

Видео описание

Следующее видео покажет, как правильно ставить укосины в каркасном доме, даже если они нужны временно:

Коротко о главном

Подведение итогов можно свести к следующему:

• Укосина является важным элементом для создания жёсткости каркаса.
• Лучше использовать деталь из дерева повышенной прочности. Это немного удешевит строительство и облегчит всю конструкцию.
• При монтаже нужно правильно расположить деталь в каркасе. Необходимо чтобы концы элемента были врезаны в обвязку.
• Все работы проводить только при помощи гвоздей.
• Разрешено применение временных укосин, но только если строение впоследствии обшивается плитами OSB.

А в целом использование подпорки и грамотное её расположение будет гарантом того, что построенный каркасный дом прослужит своим жильцам много лет, не снижая параметров прочности.
