Обзор плуга плн 3-35

Рама плуга — устройство, описание

Рама — вспомогательная деталь плуга, к которой крепятся корпуса, которыми, собственно, и пашет устройство. Различают плоские и крючковатые, сборные и сварные Рама плуга. Они есть только у многокорпусных плугов. Самый распространенный — плоский вариант.

Строение рамы плуга

Рама состоит из поперечного бруса, продольного и диагонального. Сзади диагонального бруса есть консольный участок, который через элемент жесткости соединяется с продольным брусом. Этот самый элемент может выглядеть как трапеция или треугольник.
Вообще-то элемент жесткости немало значит при сохранении качества плуга. Как пример можем навести плуг марки ПЛН 5-35 в чьей раме нет элемента жесткости. При его работе на трудных сухих землях последние корпуса скручивают и гнут консоль диагонального бруса и ломают плуг.

Также известен своим особенным элементом жесткости плуг ПЛН 4-35. У всех стандартных устройств один поперечный брус, один продольный и один диагональный. У этого плуга по одному поперечному и диагональному брусу и несколько продольных. С учетом такой конструкции ему нужен особой формы элемент жесткости.

Правда, здесь есть та же проблема, что и в ПЛН 5-35. Последние корпуса крутят и сгибают диагональ при вспашке трудных земель. Это происходит, потому что нагрузка идет на диагональный брус, а уже потом к элементу жесткости. Правда, так как элемент присоединяется только в двух точках, а его длина в 1,5-2,5 раза больше консольной части диагонального бруса, он гнется гораздо меньше чем брус.

Оборотный плуг для мотоблока: делаем в домашних условиях

Оборотный (реверсивный) плуг к мотоблоку внешне отличается изогнутой формой, которая способствует переворачиванию на 1800 верхнего пласта почвы. Получил огромную популярность на твердых почвах, обычное рыхление на которых не приносит ожидаемого результата. Его устройство является наиболее сложным среди других разновидностей.

Универсальный вариант реверсивного (оборотного) плуга представлен на рисунке.

Детализация размера элементов конструктива произведена на чертеже. Для его изобретения понадобится сделать (обозначения согласно чертежа):

• лемехи (а) в стальном исполнении. Желательно, чтобы они были съемным для возможной заточки или модернизации. Режущая часть проходит обработку на наковальне и затачивается. Нижний из них предназначен для врезания в почву, верхний – переворачивает срезанный слой. Усилить прочность последнего можно уголком, приваренным к нему;
• сформировать отвал, способов чего существует несколько. Согласно одному из них, берется стальная труба диаметром не более 6 см, к которой прикладывается картонная заготовка. Между образующей трубы и трафарета должно быть около 20 0;
• боковую часть стойки (б);
• пластину для распорки (в);
• основание изделия (г);
• уголок (д);
• стойку (е).

На схеме представлена последовательность сборки поворотного плуга, где 1 – лемех, 2 – боковая часть стойки и 3 – вспомогательный лист. Разновидностью стандартного реверсивного плуга является поворотный плуг Зыкова, отличительной особенностью которого является усиление лемехов стальными заготовками на болтовых стяжках и большой угол атаки. Дополнительным колесом можно добиться устойчивости конструктива. На предложенном чертеже он выделен желтым цветом.

Плуг к мотоблоку своими руками из конного почвообработщика

Не менее жизнеспособной идеей является переработка старого конного плуга под мотоблок. Полное описание процесса приводится в видео.

Особенностью всех без исключения конских плугов считается их тяжеловесность, создаваемая громоздким отвалом. Если такой плуг без переделки установить на мотоблок, земля не будет откидываться.

В этом заключается большой плюс, поскольку лемех конского плуга не претерпит никаких изменений.

Чтобы из конского сделать плуг на мотоблок понадобится:

1. самостоятельно изготовить отвал, который вырезается по заранее составленному чертежу из стальной заготовки (3 см толщина). Для точности желательно сделать картонный шаблон;
2. после вырезания нержавеющему отвалу предается специальная форма;
3. снять конский отвал и установить вместо него самодельный;
4. снять ручки, которые были на вертикальной оси;
5. вместо них приварить металлические крепления, через которые плуг будет навешиваться к мотоблоку.
6. если в ходе полевых испытаний окажется, что переделанный конский плуг плохо отбрасывает, следует слегка загнуть лемех, чтобы мог сильнее врезаться в почву.

Виды плугов

Многие современные сельские хозяйства в своей деятельности используют различное оборудование для обработки почвы. По способу агрегирования это оборудование можно условно разделить:

• Плуг прицепного действия, который приводится в движение с помощью механизированных средств на колёсах. В настоящее время применяется не очень часто, потому что в основном вся современная сельскохозяйственная техника оснащена системой навесного типа со встроенным гидроцилиндром. По мнению агрономов, после обработки почвы таким оборудованием, пашня получается более равномерной и гладкой. Но вот недостатком этого оборудования считается очень большой угол поворота, что препятствует его использованию совместно с навесным и полунавесным типом плугов.
• Плуг навесного типа способен подниматься только при использовании технической навески. От мощности применяемого трактора полностью зависит необходимое количество корпусов оборудования. К преимуществам такого типа относятся сравнительно небольшой вес всей конструкции и, её мобильность (малый радиус поворота). А вот неспособность одним техническим средством работать с многокорпусным плугом считается недостатком такого оборудования.
• Полунавесной плуг приводится в рабочее положение при помощи транспортных колёс и навесного оборудования трактора. Основным преимуществом применения такого принципа считается большая площадь единовременной вспашки, что достигается совместным использованием многокорпусных плугов. Плохая манёвренность и большой радиус разворота можно отнести к недостаткам полунавесного оборудования.

Существует несколько конструкций плугов:

• Лемешные плуги — наиболее распространённые, использовались с давних времён и очень популярны сейчас.
• Дисковые конструкции — применяются в основном для вспашки тяжёлых земельных участков, а также переувлажненных или сухих почв.
• Ротационные системы — очень удобны для возделывания целины, более сложные по конструкции.
• Комбинированные плуги — сочетают в себе оба типа плугов (дисковые, лемешные).
• Чизельные конструкции — такие устройства не производят оборот пласта почвы. Применяются очень редко, особенно в индивидуальном хозяйстве.

Тонкости выбора

Когда необходимо выбрать плуг для мотоблока, будь то «Ока», «Нева» или любая другая техника, необходимо учитывать много факторов.

Учитывать предел мощности мотоблока и вес навесного оборудования, поскольку слишком лёгкий будет некачественно вспахивать землю, а тяжёлый — приводить технику в негодность.
Учитывать длину плуга, от которой зависит время, затрачиваемое на выполнение поставленной задачи, поскольку с небольшим разворачиваться проще и быстрее.
Принимать во внимание качество металла и тип почвы, на которой будет использоваться оборудование.
Для территории неровной и со сложной геометрией лучше выбирать самые дорогие дисковые плуги.
При использовании изделия на влажном грунте весной, при восхождении мотоблока в горку, ширину захвата уменьшают, чтобы техника не испытывала проблем, а при скатывании увеличивают, что позволяет не снижать производительность.
У каждой модели плуга есть свои технические характеристики, их требуется принимать во внимание.

• Конный тип лучше всего использовать на небольшом по площади участке. При этом техника, на которую устанавливается такой плуг, должна иметь достаточную тягу.
• На некоторые изделия имеется возможность поставить дополнительное оборудование.
• Навесные плуги всегда имеют небольшую массу и размеры.
• Прицепные изделия можно применять в болотистой или горной местности.
• У полунавесных моделей небольшое удельное сопротивление.
• Изделие обязательно должно поставляться в продажу с сертификатом качества, который указывает на то, что оно прошло испытания и соответствует нормативам.

Полезная информация о плугах для мотоблоков — в следующем видео.

Уход

При использовании плуга, независимо от его вида, обязательно требуется следить за режущими элементами. После каждой эксплуатации металл очищают от налипшей грязи и моют.Со временем острота ножей теряется и требуется заточить их. Чтобы сделать это правильно, потребуется опыт. Можно использовать «болгарку» или точить вручную.

Но это не единственный уход, который необходим навесному оборудованию, полировка не менее важна. Отшлифовать можно наждачной бумагой или отполировать с использованием специализированного оборудования. Главное, чтобы поверхность блестела, была ровной и гладкой.

На что следует обратить внимание при работе с плугом

1. Во время работы предельные цепи плуга должны быть не в натяжку. Так плуг может колебаться влево и вправо, и обработка почвы будет более качественной. Но эти колебания не должны быть сильными.
2. Для увеличения веса при более твердой почве на раму плуга монтируют металлический диск, тем самым утяжеляя плуг.
3. Грязь и сорняки, которые попадают на корпус стоит очищать, иначе они будут увеличивать силу сопротивления и мешать вспашке.
4. При каждом повороте или поднятии на уровень выше, следует сначала поднять плуг.
5. Смазывать подшипники плуга нужно каждый день.
6. Не стоит забывать, что подвесной плуг достаточно большой и при поворотах нужно быть внимательным, чтобы не задеть человека.
7. Все работы с поднятым плугом нужно проводить, подставив под него дополнительные опоры. Вес плуга большой и если он случайно опуститься во время технических работ, то просто убьет человека.
8. Стоять на механизме плуга сверху во время работы опасно для жизни.
9. Лезвия плуга можно затачивать точильным камнем.
10. После каждой работы плуг нужно тщательно очистить вымыть, просушить и смазать.

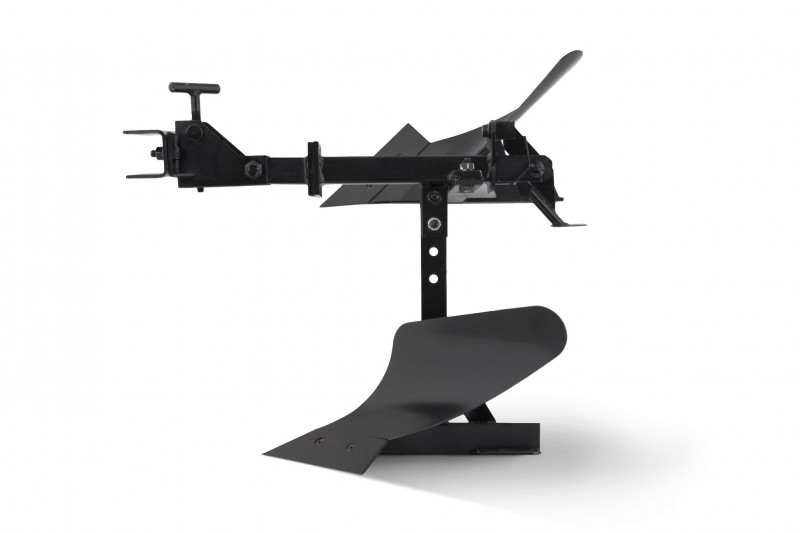

Плуги, использующиеся с мотоблоками

Плуги для мотоблока подразделяются на две группы:

• оборотные, которые можно изготовить самостоятельно;
• роторные, позволяющие обрабатывать грунт со ссыпанием земли сбоку от траншеи.

В оборотной модели можно заменить или заточить нож. Плуг не должен иметь укороченного отвала, тонкой стойки, некачественной стали и тонкого листа корпуса.

Помимо этого, для мотоблока используются двухсторонние плуги – это по своей сути окучники, но с их помощью можно производить обработку почвы, нарезку борозд, засыпать их при заднем ходе мотоблока.

Такие плуги с неизменной шириной захвата работают на легких мотоблоках (до 30 кг и 3,5 л. с.). Переменная ширина захвата требует более мощных мотоблоков.

Помимо этого на мотоблоке может использоваться плуг Зыкова, который позволяет уничтожать сорняки практически полностью. При работе с мотоблоком для лучшего качества вспашки нужно использовать грунтозацепы. Они должны иметь достаточную массу.

Подготовка к вспашке плугом

Перед высаживанием рассады и посева семян сельскохозяйственных культур почву необходимо подготовить и первым делом вспахать верхний слой. Эту работу с легкостью выполнит плуг мотокультиватора. Правильно отрегулированный механизм сделает аккуратную и ровную борозду. Для начала выполняются подготовительные работы с самим мотоблоком, его транспортируют к месту начала работ, осматривают и готовят к установке плуга. Затем его закрепляют и регулируют, если необходимо – затачивают. Только после этого приступают к пахоте.

Настройка

К месту начала работ мотокультиватор привозят в разобранном состоянии: грунтозацепы и навесное оборудование должно быть снято:

1. Демонтируют колеса, чтобы вместо них установить специальные грунтозацепы. Без этих приспособлений вспахать землю будет проблематично.
2. Улучшают устойчивость мотоблока. Для этого ступицы колесной пары снимают и на их место устанавливают другие, более удлиненные. Таким образом, увеличивается расстояние между грунтозацепами и мини-трактором лучше управлять во время движения.
3. Непосредственная установка грунтозацепных устройств.

Регулировка

Для удобства регулировки нужно взять брус высотой 15 сантиметров в количестве 2 штук. Они будут служить подставками. Далее настраивают глубину вспашки. Самая оптимальная составляет 16-20 сантиметров. Вся процедура проходит на ровной горизонтальной поверхности. Теперь можно настраивать угол наклона конструкции плуга:

1. Заднюю его часть приподнимают поворотом специального регулировочного болта. Так, увеличивается глубина борозды.
2. Обратным поворотом болта добиваются уменьшения глубины вспашки.

До начала проведения основной работы следует вспахать пробную полосу и проверить результат

Прежде всего, обращают внимание на следующее:

1. Глубина полосы, состояние отвала.
2. Во время движения следят за ходом плуга.
3. Плавный ход мотоблока.
4. Работа двигателя и физическая загруженность оператора.

Выполнение контрольной полосы осуществляется в следующей последовательности:

1. Мини-трактор ставят на край обрабатываемого участка земли.
2. Включается передача и плавно выжимается сцепление. При движении нужно следить, чтобы мотоблок с плугом шел параллельно поверхности земли, сильно не зарываясь и не поднимаясь. При этом особых усилий прикладывать особо не нужно, мототехника сама пойдет вперед.
3. Проверяют результат пройденной первой полосы, если он соответствует требуемой глубине, то работу можно начинать в полном объеме.

Затачивание

Основной элемент конструкции плуга, на который приходится основная нагрузка при вспашке, – лемех. Для результативного среза земли он должен быть хорошо заточен. В противном случае, тупые лезвия будут тормозить продвижение плуга вперед. Многие пытаются сделать плуг самостоятельно и в результате не очень довольны своей работой. А все потому, что недостаточно знаний о производстве лемеха и способах его заточки. Лемех должен быть обязательно съемным с режущей кромкой толщиной чуть большей 1 миллиметра и углом от 25 до 40 градусов. Конечно, лучше всего приобрести готовое изделие, но можно попробовать сделать хороший плуг для мотоблока самостоятельно, используя схемы и чертежи, а также огромное количество видео, представленных в сети интернет.

Основные требования к лемеху:

• лезвие (его край) должно располагаться ниже полозка на 2 см;
• отвал и рабочая плоскость лемеха должны плотно стыковаться между собой без зазоров;
• задняя поверхность крепится к основанию плуга под углом 20 градусов, но не больше;
• режущая кромка выполняется из твердого сплава с фаской в 4 мм.

Затупленное лезвие приводит к ухудшению заглубления плуга в землю. Значит, его необходимо заточить. Как правильно это сделать? Лучшим местом, где такие работы выполнят на высшем уровне, является кузница. В ней сначала материал разогревают до высокой температуры, затем при помощи кувалды исправляют изношенные места. Далее лезвие обрабатывают точилом и закаливают.

Современные производители сельскохозяйственной техники и инструмента выпускают лезвия с самозаточкой. Как выйти из положения, если нет ни того, ни другого? В таком случае применяют обычный наждак. Заточка происходит со стороны наплыва земли под небольшим углом к лицевой поверхности.

Схема плуга. Схемы разных плугов и их назначения

Стандартный плуг способен пахать землю на глубину 18-35 см. Есть гладкий способ вспахивания лемешными плугами, но для лучшего разрезания и дробления пласта, на плуг могут крепить право отталкивающие корпуса, формируя свально-развальный тип вспахивания.

Тогда при малейшем отклонении в сторону от заданного направления, отвал дробит землю на мелкие кусочки. Стандартный плуг (схема плуга) состоит из рамы, ножа, предплужника, механизма сцепления с трактором, а также корпуса . Плуг может иметь опорные колеса. Их может быть несколько, или один. Зависит от конструкции определенного плуга. Корпус, в свою очередь, это совокупность лемеха, отвала и полевого колеса. Схему стандартного плуга вы можете увидеть ниже:

Итак перед вами полная схема плуга:

1. — предплужник,
2. — корпус плуга,
3.  — рама,
4. — нож плуга,
5. — опорное колесо,
6. — винт регулировки опорного колеса,
7. — механизм сцепления с трактором.

Определим принцип сцепки плуга с трактором. По этому критерию можно распределить навесные, полунавесные и прицепные плуги.

Плуги по принципу сцепки

Навесные плуги характерны тем, что плуг крепится к трактору при помощи крепления навесного механизма плуга к такому же механизму на тракторе.

Прицепные плуги крепятся к трактору через прицепную серьгу.

Автосцепление плуга с трактором образуется благодаря работе замка и рамки. Замок надежно закреплен, а рамка фиксируется пальцем к нижним рычагам тракторного навеса, и щекой к верхней тяге.

Крепление плуга к трактору

При эксплуатации и рамка и замок поддерживаются собачкой, которая через трос связана с кабиной водителя. Таким образом тракторист может отсоединить сцепление прямо из кабины. В навеску входят две встречные стойки и раскос. Они соединяются между собой одним болтом.

Стойки присоединяются к кронштейнам. Кронштейны крепятся к раме плуга болтами. Прицепные плуги характерны наличием трех колес в их конструкции.

1. Бороздное колесо — переднее, размещается поближе к переднему корпусу на дистанции 3-4 см от стенки борозды. При этом колесо не должно мешать отбросу почвы.

2. Полевое — второе колесо, оно следует за бороздным. Заднее — самое последнее. На каждое колесо приходится около 30% всего плужного веса. Полунавесные плуги имеют два колеса. Это полевое колесо и бороздное, которое расположено сзади.

Схема навесного крепления плуга

1.  — замок,
2. — раскос,
3. — рукоятка плуга,
4. — шейка,
5. — палец,
6. — рамка,
7. — собачка крепления,
8. — палец,
9. — стойка плуга,
10. — болт,
11. — раскос плуга,
12. — кронштейн

Трехъярусный плуг

Итак, поговорим о трехъярусных плугах. Они самые популярные в народе, так как при желании легко можно приспособить трехъярусный плуг для двухъярусной вспашки. Когда мы хотим оставить верхний слой обработанной нами почвы сверху, а второй и третий слои перемешать между собой, нам нужно снять задний корпус, на передний установить удлиненный отвал, а средний корпус ставим на главную балку за первым корпусом.

Когда верхний слой почвы замусорен, перебрасываем его на дно борозды: передний корпус с культурным отвалом ставим вместо заднего, а средний корпус ставим на место выносной балки. Внизу вы можете видеть схему трехкорпусного плуга. Для вас как вариант ниже показана схема плуга ПТН 40:

схема плуга ПТН 40

1.  — передний корпус,
2. — основной средний корпус,
3. — задний корпус,
4. — балка рамы (основная),
5. — балка для борон,
6. — подвеска,
7. — опорное колесо,
8. — выносная балка,
9. — черенковый нож,
10. — палец подвески

Схема плуга с гидропневматическим предохранителем

Ранее мы рассматривали стандартные плуги для обработки мягкой почвы. Плуг для обработки каменистой почвы оборудуют гидропневматическим предохранителем.

1.  — гидроцилиндр,
2. — маслопровод,
3. — манометр,
4. — гидропневматический аккумулятор,
5. — газовая камера,
6. — поршень предохранителя,
7. — вентиль, 8 — обратный клапан,
8. — рама плуга,
9. — опорное колесо плуга,
10. — корпус плуга

Такая повышенная устойчивость к труднопахотным почвам объясняется активным взаимодействием гидропневматического аккумулятора плуга с гидравлической системой трактора.

Когда плуг наскакивает на камень, корпус плуга поднимается, перемещая плунжер цилиндра, а цилиндр при движении выталкивает масло в аккумулятор, снабжая его энергией. Потом корпус возвращается в свое нормальное состояние, а его грядиль снова упирается в раму.

Схема конного плуга

Также, для легких земель подходит технических наворотов — конный плуг. Вам показан плуг марки ПВ-23. Это висячий плуг, что означает, у него только одно малозначимое опорное колесо. Оно практически на него не опирается, поэтому оператору нужно поддерживать его руками.

1.  — нож черенковый,
2. — лемех,
3. — отвал,
4. — полевая доска,
5. — рукоятка
6. — грядиль,
7. — регулятор глубины вспашки,
8. — регулятор ширины охвата,
9. — упряжной крюк,
10. — колесо и поддерживающая стойка плуга.

Плуг на мотоблок: обзор популярных моделей и их характеристики

Промышленные модификации хоть и уступают самодельным аналогам в размере затрат, но отличаются высокой надежностью и долговечностью. На современном рынке присутствует множество разнообразных моделей, которые различаются не только по требованиям к качеству почвы, но и и к техпараметрам самой силовой установки.

Плуги на мотоблок «Салют»

«Салют» — известный бренд культиваторов и мотоблоков. Благодаря плугу производят вспашку почвы на глубину до 25 см. Функционируют с такими разновидностями плугов:

• оборотным, пригодным для плотной почвы – самый тяжеловесный из рассматриваемых;
• однокорпусным без сцепки, вес которого составляет 9,55 кг при глубине вспашки до 200 мм;
• поворотным плугом Зыкова массой 9 кг, который рыхлит 20-25 см верхнего слоя земли.

Плуги на мотоблок «Крот»

Мотокультиватор «Крот» известен в нескольких модификациях – МК-1 и Мк-2, Обе отлично совместимы с универсальными плугами оборотного действия. Для лучшей сцепки с поверхностью необходимо докупить грунтозацепы.

Технические характеристики плуга «Крот»:

• Ширина обработки – 20 см;
• Глубина вспашки – 20 см;
• Масса – 8 кг.

Плуги к мотоблоку «Нева»

Мотоблок «Нева» имеет несколько базовых модификаций, среди которых МБ-1 и МБ-2. Между собой отличаются мощностью и трансмиссией. Поэтому комплектуются разными адаптерами.

МБ-1 совместим с универсальным однокорпусным плугом без сцепки, а так же моделью П1 20/3. Последняя захватывает ряд шириной в 22 см и адаптирована к переуплотненным грунтам.

МБ-2 работает с:

• плугом «Крот» (1-корпусный), весом 8,5 кг;
• 2-оборотным с 15 кг весом и обработкой на 20 см;
• однокорпусным плугом П1-20/2 (8,5 кг).

Плуг для мотоблоков «МТЗ»

С мотокультиватором МТЗ-09Н и другими модификациями производителя могут работать плуги:

• универсальный оборотный ПУ-00.000-01, изготовленный из стали и имеющий специфическую форму гребня;
• П1-20/3, меньше размерами предыдущего;
• оборотный двухсторонний с перовидным лемехом. Вместе с таким плугом мотоблок может эксплуатироваться со скоростью 2-5 км/ч.

Большую известность получил универсальный плуг серии ПУ. Его особенностями является:

• маловесность;
• простота транспортировки;
• крепление обычной сцепкой;
• ширина колеи 30 см;
• регулируемость глубины вспашки, которая макс. может составлять 25 см.

Кроме обозначенных выше, огромную популярность у потребителей получили плуги для мотоблока с опорным колесом, регулировка которых производится винтовым механизмом.

Дисковый нож

Дисковый
ножплуга
разрезает почву в вертикальной плоскости
по линии отделения пласта от массива и
способствует лучшему обороту пласта,
заделке растительных остатков,
обеспечивает устойчивый ход плуга и
равномерность глубины вспашки. Различают
ножи дисковые, черенковые и плоские с
опорной лыжей.

Дисковый
нож (см. рис. 7, а)представляет
собой диск 11,
свободно вращающийся на оси, закрепленной
в проушинах
вилки 15.
Режущая кромка заточена с двух сторон.
Вилка 15
свободно надета на нижний конец коленчатой
стойки 13 и
может
поворачиваться в горизонтальной
плоскости в пределах, ограниченных
корончатой шайбой 14.
Во
время работы нож самоустанавливается
в плоскости, совпадающей с направлением
движения
плуга. Стойку 13
ножа
крепят на раме плуга при помощи
хомута 12 и
накладки.

Нож
можно перемещать вверх и вниз, а также
вперед и назад вдоль рамы. Поворачивая
ключом стойку 13,
можно изменять
положение плоскости вращения диска
относительно полевого обреза корпуса
плуга.

Дисковые
ножи применяют на плугах общего назначения
и кустарниково-болотных для вспашки
почв, не засоренных корнями деревьев и
камнями. Для получения ровной стенки и
чистого дна открытой борозды дисковый
нож устанавливают обычно перед последним
корпусом. Центр диска располагают над
носком предплужника или впереди него
на расстоянии до 130 мм, нижнюю кромку
ступицы — выше поверхности поля на 1…2
см, плоскость вращения диска смещают в
сторону поля от полевого обреза корпуса
на 1…З см. При вспашке задернелых почв
дисковые ножи ставят перед каждым
корпусом. Ножи облегчают отделение
задернелых пластов, обеспечивают
постоянство ширины отрезаемых пластов
и способствуют правильному их обороту.
Это снижает тяговое сопротивление
плуга, улучшает качество вспашки и
снижает износ лемехов и отвалов.
