Яркость

Единица измерения светового потока

1 люмен – это свет, излучаемый источником с силой света в 1 канделу в пределах телесного угла в 1 стерадиан. 100-ваттная лампа накаливания создает поток света, примерно равный 1000 люменов. Чем ярче источник света, тем больше люменов он излучает.

Кроме люменов есть другие единицы измерения, позволяющие охарактеризовать свет. Можно измерить пространственную и поверхностную плотность потока – так мы узнаем силу света и освещенность. Сила света измеряется в канделах, освещенность – в люксах. Но для потребителя важнее разобраться, в каких единицах указывают яркость лампочек и прочих осветительных приборов при продаже. Некоторые производители сообщают количество люменов, деленных на ватт. Так измеряется световая эффективность (светоотдача): сколько света лампа выдает, затратив 1 ватт.

Как правильно рассчитать освещенность комнаты

Создавая проект освещенности жилого дома, зачастую руководствуются не какими-то строгими нормами, а личными ощущениями. Источники света размещают так, чтобы было достаточно светло, уютно и комфортно. Специалисты считают, что этот способ не всегда верен и лучше следовать нормам.

Но если вы все же решились настроить освещение самостоятельно, то есть несколько способов, которые помогут сделать это правильно.

Способ №1. Установить столько источников света, чтобы глазам было комфортно, – не тускло и не ярко. Чтобы придерживаться хоть каких-то расчетов, можно воспользоваться нехитрой формулой: на 1 кв. м – одна лампочка мощностью 25 Вт.

Способ № 2. Воспользоваться таблицей, в которой есть нормы освещенности в ваттах для жилых помещений. Ищете нужное помещение, норму для него и умножаете ее на количество квадратных метров.

Эта таблица подходит, если вы воспользуетесь обычными лампочками. Если выберете галогенные или люминесцентные, то учтите, что первые при такой же мощности дают в 1,5 больше света, а вторые – в 5 раз.

Например, вы посчитали, сколько нужно лампочек в спальню площадью 20 м2. Тогда 12 Вт/м2 умножаем на площадь и получаем 240 Вт. То есть для полноценного освещения вам нужно купить, как минимум, две лампы мощностью 100 и 150 ватт.

Если используем галогенные лампы, то 240 Вт делим на 1,5. Выходит 160 Вт. Значит, вам нужны три галогенные лампочки: две мощностью 50 Вт и одна –  мощностью 60 Вт. По такому же принципу считают количество люминесцентных ламп. Делайте расчеты «с запасом», если декор и интерьер помещения выполнены в темных тонах.

В качестве осветительных приборов можно использовать люстры, как основной источник света, и торшеры, бра, настольные лампы – как дополнительный. Вы можете «распределять» между разными приборами лампочки разной мощности. Главное, чтобы освещение при этом было равномерным.

Способ №3. Подходит для расчета освещенности, если используются светодиодные лампы. Сначала вычисляют величину светового потока (в люменах, Лм), затем определяют количество светодиодных ламп.

Люмены считают так: норма освещенности (в Люксах),  площадь помещения и коэффициент, зависящий от высоты потолка (от 2,5 до 2,7 метра; от 1,2 до 2,7–3 метров; от 1,5 до 3–3,5 метра; от 2 до 3,5–4 метров).

Далее, пользуясь таблицей, количество люмен делим на количество соответствующих ватт светодиодной лампы. В итоге определяем, сколько нужно светодиодных ламп.

Что такое освещенность и как ее связать со световым потоком

Согласно теории освещенность, которая измеряется в люксах (лк), – физическая световая величина, показывающая, какой силы равномерно распределенный световой поток падает на объект определенной площади.

Из вышесказанного очевидно, что от силы светового потока зависит освещенность объекта. Но освещенность – именно то, ради чего и создаются системы освещения. Как связать эти две величины? Ведь для практического применения той или иной лампы даже с известной величиной СП  нужно знать, насколько хорошо она сможет осветить конкретный объект. Если курс начальной школы забыт не окончательно, связать освещенность с СП несложно, поскольку освещенность объекта равна отношению светового потока к площади этого объекта:

Е= Ф/S,

где:

• Е – освещенность в люксах;
• Ф – световой поток в люменах, падающий на объект заданной площади;
• S – площадь объекта в метрах квадратных.

Планируя освещение, к примеру, в офисе  или квартире, обычно задаются нужной освещенностью на объекте известной площади и уже ее пересчитывают в требуемый для этого полный световой поток. Поэтому удобнее предыдущую формулу привести к виду:

Ф=Е*S.

Осталось решить два вопроса:

1. Какую освещенность можно считать оптимальной.
2. Как рассчитать площадь объекта.

Первая задача решается элементарно. Для этого достаточно заглянуть в нижеприведенную таблицу:

Таблица нормативов освещенности помещений различного назначения

Производственные и общественные помещения	Бытовые помещения
Тип	Рекомендуемая освещенности, лк	Тип	Рекомендуемая освещенности, лк
Офис	300	Гостиная, кухня	150
Помещения для письменных и чертежных работ	500	Детская	200
Зал для конференций и заседаний	200	Санузел, квартирный коридор	50
Служебная лестница	50-100	Гардеробная	75
Коридор	50-75	Библиотека, рабочий кабинет	300
Архивное помещение	75	Бытовая лестница	20
Подсобное помещение, кладовая, склад	50	Бассейн, сауна	100

Теперь по площади. Если светильник ненаправленный, а освещать нужно закрытое помещение, то достаточно в вышеприведенной формуле использовать дополнительную величину – поправочный коэффициент К, учитывающий высоту потолков:

Ф=Е*S*К,

где:

• К=1 при высоте потолка до 2.7 м;
• К=1.2 при высоте потолка 2.7-3 м;
• К=1.5 при высоте потолка 3-3.5 м;
• К=2 при высоте потолка выше 3.5 м.

В случае же с направленным светильником кроме СП придется учитывать и другие параметры, определяющие величину освещенности: телесный угол, в котором излучает лампа и расстояние от осветителя до объекта:

Предыдущая
Светильники, браКак установить точечные светильники в гипсокартон если вы делаете это впервые
Следующая
Светильники, браКакие светильники выбрать для подвесных потолков

Измерение цветовой температуры на глаз

Как измерить цветовую температуру на глаз. Когда вы видите тлеющие в костре угольки, красные, раскаленные, можете с гордостью заявить друзьям, что температура этого красного оттенка примерно 800 Кельвинов.

Свет свечи, как уже говорилось, имеет 1500-2000 К.

У лампы накаливания 40 Ватт — 2200 К.

Во время съемки кино применяются лампы на 3200 К.

Лампа дневного света — 4200 К.

Сумерки — 8000 К.

Зимой небо голубое, ясное. Ученые провели исследования и сделали вывод, что в это время цветовая температура неба — 15000 К.

В северных широтах, то есть в Швеции, Канаде, Норвегии и так далее, небо составляет 20000 Кельвин.

Где используются

Понятия «Люкс» и «Люмен» применимы для всей продукции, которая излучает свет, поэтому они используются для успешного решения следующих бытовых задач:

• Предотвращение перерасхода электроэнергии на работу осветительных приборов.
• Проверка и определение освещенности в жилом помещении на соответствие норме. Для измерения используют люксметр.

Люксметр

• Расположение светильников для создания одинаковой освещенности в любой точке комнаты.
• Профилактика глазных заболеваний, возникающих из-за недостатка света.

Важно! Правилами СанПиНа от 2.2.1/2.1.1.1278-03 установлена средняя освещенность зданий, учреждений, жилых помещений. Люксы помогают определить, достаточно ли освещена комната для комфортной жизнедеятельности и работы человека

СанПиН

Нормативы на искусственное освещение в жилых помещениях следующие:

• Коридор, ванна и туалет – 50 Лк;
• Гардеробная – 75 Лк;
• Детская комната – 200 Лк;
• Рабочий кабинет – 300 Лк;
• Кухня, жилая комната – 150 Лк.

Что такое контрастность и яркость телевизора?

Контрастность ‒ это отношение самой светлой точки на экране к самой темной. По сути, величина показывает во сколько раз светлые оттенки картинки будут ярче темных. Чем больше этот показатель, тем качественней будет изображение.

С увеличением параметра, растёт и возможность просмотра мелких деталей изображения, ведь черный цвет становится более глубоким, а белый более ярким. Например, контрастность 1200:1, следовательно, белые участки (пиксели) ярче тёмных в 1200 раз.

Не стоит выбирать слишком высокую контрастность. Человеческий глаз способен воспринимать значения до 30000:1, поэтому модели с более дорогим ценником и зашкаливающим показателем контрастности можно не приобретать, так как эффекта супер-качества покупатель не ощутит.

Яркость ‒ это еще один важный параметр телевизора, который регулирует уровень черного цвета. На сегодняшний день производители выпускают устройства с яркостью 160 и более канделов на квадратный метр (кд/кв. м). А комфортной считается яркость в 200 кд/кв. м.

Повышенная яркость не даёт гарантии, что картинка будет более качественной, ведь с её увеличением падает контрастность. Такая характеристика телевизора должна настраиваться каждым пользователем под себя.

Есть смысл уменьшать яркость в ночное время, чтобы снизить нагрузку на глаза, а в дневное время, наоборот, увеличить. Главное, создать комфортные условия для личного просмотра.

Определяющие формулы

Поскольку любой источник света излучает его неравномерно, число люменов не дает полной характеристики осветительного прибора. Вычислить силу света в канделах можно, разделив его поток, выраженный в люменах, на телесный угол, измеряемый в стерадианах. Используя эту формулу, удастся учесть совокупность лучей, идущих от источника, когда они пересекают поверхность воображаемой сферы, образуя на ней круг.

Но возникает вопрос, что дает на практике число кандел, которое мы найдем; найти подходящий светодиод или фонарь только по параметру силы света невозможно, нужно учитывать еще соотношение угла рассеивания, зависящего от конструкции прибора

Выбирая лампы, равномерно светящие во все стороны, важно понять, подходят ли они для целей покупателя

Если раньше лампочки в разные помещения подбирали, ориентируясь на количество ватт, то перед покупкой светодиодных ламп придется посчитать их суммарную яркость в люменах, а потом разделить эту цифру на площадь комнаты. Так вычисляется освещенность, которая измеряется в люксах: 1 люкс – это 1 люмен на 1 м². Существуют нормы освещенности для помещений разного назначения.

Норма освещенности жилого помещения

Что такое люмен в освещении квартиры, и на что необходимо обращать внимание при выборе светильников? Установленная под потолком лампочка в 100 люмен не обеспечит освещённость Е, одинаковую для поверхностей стола и пола. Они расположены на разном расстоянии от неё

Главное! Прежде, чем выбирать источники светового излучения и их конструкцию, необходимо помнить, что иллюминация может быть не только естественной, но и искусственной. Последняя – не только общей, но и локальной.

Использование дополнительных устройств: настольных ламп, ночников, светильников для чтения, светодиодных подсветок, поможет организовать достаточно комфортный для обитания свет. Существуют нормы для значения E, которые можно уточнить в различных таблицах, разработанных в соответствии с СНиП 23-05-95 «Естественное и искусственное освещение».

СНиП 23-05-95

Как правильно измерять яркость света

При тестировании лампочек и других осветительных приборов досконально выяснить уровень их яркости затруднительно, в виду округлости их поверхности. Чаще всего этот показатель определяют у мониторов, дисплеев и ТВ экранов.

Для того, чтобы получить верные показатели, необходимо соблюсти следующие условия:

• Экранировать объектив от посторонних источников света. В помещении можно производить замеры в условиях полной темноты.
• На объект измерения не должна падать тень (в том числе от прибора и человека, снимающего показания яркомера).

Тень на объекте измерения яркости

• В поле зрения датчика не должно находиться ничего, кроме измеряемого источника света.
• В начале и конце измерений проверяют уровень напряжения в сети.
• При наличии естественного источника света, отношение его освещенности к этому параметру не может превышать 0,1.
• Измерения производятся при нормальных погодных условиях.

Порядок измерения

Необходимый порядок действий для измерения уровня яркости:

• Включить яркомер и установить на нем режим измерения.
• Расположить его как можно ближе к источнику света, перпендикулярно лучам (параллельно поверхности).

Обратите внимание! Если поверхность горячая, расстояние до объекта измерения должно быть не меньше 1 см

• Во время снятия показаний прибор должен находиться в статическом положении.
• Произвести замеры в нескольких точках, затем рассчитать среднее значение.

Точки измерения яркости монитора

Основные характеристики света

Для правильной оценки рассматриваемых параметров необходимо уточнить базовые определения. Светом называют видимый спектр электромагнитного излучения. Подразумевается диапазон с длиной волн 360-830 нм. В данном случае выделена часть, которая соответствует средним нормальным параметрам чувствительности человеческих органов зрения.

Мощность потока измеряют по величине энергии, которая за единицу времени перемещается через участок площади. В данном случае существенное значение имеет чувствительность глаза к излучению в разных частях спектра. Фактически речь идет не только об энергетическом потенциале излучателя, но и о параметрах «приемника».

Если взять монохроматический источник с длиной волны (L), количество света (поток F) будет определяться формулой:

F = K * V * Fи,

где:

• K – поправочный коэффициент (683 люмен (лм) на Ватт в международной системе стандартов измерений СИ);
• V – показатель, учитывающий спектральную эффективность с приведением по средней чувствительности органов зрения при дневном уровне освещения;
• Fи – поток электромагнитного излучения.

Составляющие спектра суммируют для оценки воздействия излучения реального источника. Итоговый результат определяет уровень освещенности конкретной поверхности. Увеличение дискретности повышает точность результатов.

Сила светового потока наружного освещения

Для расчета наружного освещения надо исходить из норм минимальной освещенности, которые также можно найти в соответствующих СНиП (СП). Так, для детских площадок минимальная освещенность не должна быть менее 10 лк.

Чтобы получить искомое количество светильников (N) для получения необходимой освещенности, надо задаться исходными данными:

• минимальной освещенностью (E), лк;
• площадью территории (S), кв.м.;
• коэффициентом неравномерности освещения (z), для LED-светильников он равен 1,2;
• множителем, учитывающим ослабление светового потока к концу службы светильника (k), для светодиодных приборов он равен 1,2;
• световой поток одной лампы (F), лм;
• коэффициент учета отражения предметов, расположенных рядом (n), для асфальта его можно принять 0,3.

Эти величины связаны формулой N=E*S*z*k/(F*n).

Освещение детской площадки

Пусть требуется осветить детскую площадку площадью 150 кв.м. В наличии светильники, излучающие световой поток в 1500 лм каждый. Подставив значения в формулу, получим N=10*150*1,2*1,2/(1500*0,3). Получится 4,8 или 5 светильников. Это минимальное количество, по факту можно установить и больше.

Можно задаться не световым потоком имеющихся фонарей, а количеством светильников, которое можно установить на территории. В этом случае надо вычислить световой поток каждой лампы. Формула расчета примет вид F=E*S*k*z/(N*n). Если итоговый результат не попадает в стандартный ряд характеристик ламп, его надо округлить в большую сторону.

Таблица яркости света

На актуальный момент соответствие светового потока современных светодиодных ламп и потребляемой ими мощности выглядит так:

Световой поток, лм	250	400	650	1300	2100
Потребляемая мощность светодиодного светильника, Вт	2-3	5-7	8-9	14-15	22-27
Эквивалентная мощность лампы накаливания, Вт	25	40	60	100	150

В таблице указаны приблизительные округленные значения, так как присутствующие на рынке лампы произведены в течение нескольких лет различными производителями по отличающимся технологиям. Для восприятия «на глаз» этот разброс практически не заметен.

Имея четкое понятие о взаимосвязи характеристик светового излучения, можно самостоятельно выполнить расчет освещения помещения или территории. Для этого надо знать нормы освещенности и технические характеристики LED-ламп.

Измерение яркости

Поскольку свет имеет измеримые параметры, то яркость как параметр света имеет свои единицы измерения. Сейчас, по интернациональной системе СИ, яркость измеряется в канделах на квадратный метр, значение этой единицы соответствует принятой в старину единице нит, величина которой выражалась отношением одной канделы к одному метру в квадрате. Кроме нитов, единицами яркости также были:

• Стильб;
• Апостильб;
• Ламберт.

Апостильб в настоящее время является устаревшей величиной, которая вышла из употребления она в 1978 году. Она обозначала яркость поверхности площадью 1 квадратный метр и излучающей световой поток в 1 люмен.

Величина стильб используется системе измерений СГС. В этой системе основными мерами являются меры длины, веса и времени, что в расшифровке аббревиатуры СГС соответствует величинам сантиметр, грамм, секунда. В более поздних версиях системы появились электрические и магнитные расширения СГСЭ и СГСМ. Здесь и находится и стильб, как единица измерения электромагнитного излучения.

Ламберт — это внесистемная единица. Появилась и используется преимущественно в Америке. Ее название происходит от имени немецкого физика Иоганна Ламберта, проводившего исследования в теории систем, иррациональных чисел, фотометрии и тригонометрии. Один ламберт — это единица яркости светящейся поверхности площадью в один квадратный сантиметр и обладающей световым потоком в один люмен.

Формулы вычисления конкретного значения кандел, люменов и люксов

В настоящее время существует множество программ для гаджетов, позволяющих переводить люмены в люксы. Калькулятор может пересчитать и выполнить необходимый перевод одной величины в другую в режиме онлайн. Однако это не помешает узнать, как перевести люкс в люмен и, наоборот, с помощью формул.

Первое определение, которое необходимо знать, – что такое телесный угол. Это угол, вырезающий из сферы поверхность в виде круга с площадью R2 и имеющий центр в сфере с радиусом R. Он обозначается буквой Ω, единица его измерения – 1 стерадиан (sr).

Угол находится по формуле:

Ω = S/ R2,

где:

• S – площадь поверхности шарового сегмента сферы;
• R – радиус сферы.

После преобразования получится:

Ω = S/ R2 = 4π R2/ R2 = 4π.

Телесный угол Ω, графическое изображение

Второе определение, характеризующее источник освещения, – сила света. Эта физическая величина обозначается буквой I и измеряется в канделах (кд, сd).

Формула силы света выглядит так:

I = F/ Ω,

где:

• I – сила света, (сd);
• F – световой поток (lm);
• Ω – телесный угол, (sr).

Определение силы света

Следующая величина, вступающая в соотношение с предыдущими свойствами света, – световой поток. Имеет буквенное обозначение F, измеряется в люменах (лм, lm) и высчитывается по формуле:

F = I* Ω.

Определение светового потока

В люксах измеряют величину освещённости, которая обозначается буквой Е, с единицей измерения люкс (лк, lk). Её формула имеет вид:

E = F/S,

где:

• E – освещённость, лк;
• F – поток, лм;
• S – площадь освещаемой поверхности, м2.

Пользуясь этими формулами, можно без электронной программы «онлайн-калькулятор» переводить одни величины в другие.

Определение величины освещённости

Внимание! Основное физическое различие между люменом и люксом в том, что по мере удаления от источника излучения значение освещённости (лк) снижается, значение светового потока (лм) остаётся неизменным. Физические различия между люксом и люменом

Физические различия между люксом и люменом

Яркость

Luminance — cd/m2 — канделы на площадь/Название внесистемной (СИ) единицы яркости измерения — нит (1нт=1кд/1м²).Физический смысл яркости — при освещении — туманен: сколько люменов на телесный угол приходится на площадку в один метр, то есть, это характеристика, как освещает источник света поверхность на некотором расстоянии; или светящийся экран телевизора освещает глаз.Физический смысл яркости освещенной поверхности (при отражении) — свет падает на стену, и как ярко он освещает другую стену или хрусталик глаза, или объектив фотоаппарата, через корорый свет попадает на светочуствительную матрицу фотоаппарата.Человек начинает воспринимать цвета при яркостях более 100 кд/м2 — дневное зрение. Ночное зрение — при яркости примерно 10−3 кд/м².Яркость имеет смысл скорее единица измерения для прикладных целей или физиологических целей.

Параметры, влияющие на яркость

Насколько ярко будет отображаться освещаемый объект, зависит не только от светового потока. Яркость свечения зависит так же от плотности луча и чувствительности наблюдателя.

Сила тока

Во время работы сила тока на светодиоде
зависит от напряжения. При незначительном увеличении вольтажа электроток
повышается многократно, вместе с ним и яркость свечения. Но этим параметром
можно управлять, если включить в схему аналоговый или широко-импульсный
модулятор, обеспечивающий функцию диммирования.

Зависимость яркости свечения идеального светодиода от электротока линейная. На практике зависит от потерь на выделении тепла и дифференциального сопротивления кристалла. Существует предел, после которого повышать ток нельзя из-за перегрева p-n-перехода, способного вывести LED из строя.

Технология

Светодиод – это источник света точечного типа, направленность луча определяет конструкция. Параметры меняются в зависимости от оптических свойств и наличия в приборе люминофора, рассеивателей и линз. Независимо от устройства интенсивность свечения регулируется минимальными изменениями тока.

У светодиода при высокой плотности луча
(небольшом угле излучения) яркость свеяения увеличивается независимо от объема
потока.

Площадь кристалла

Еще один показатель, от которого
напрямую зависит объем светового потока и яркость свечения – величина
кристалла. Например, площадь СМД 3528 3,5х2,8 мм, площадь СМД 5630 – 5,6х3 мм,
световой поток соответственно 6-8 и 50 люмен. Самые новые кристаллы отличаются
большими размерами и высокими показателями интенсивности свечения. Это
объясняется тем, что излучение в любом чипе зависит от величины р-n перехода.

Светотехнические параметры и понятия.

1 — Показатели ослепленности и дискомфорта

Эти показатели характеризуют прямое слепящее действие источников света (светильников). По показателю ослепленности можно судить о степени ухудшения видимости при работе блестких источников. Например, при значении показателя = 100, видимость снижается на 10%.

По российским нормам для точных производственных работ значение показателя ослепленности должно быть ≤ 20. Показатель дискомфорта (М) характеризует степень неудобства или напряженности при наличии в поле зрения источников повышенной яркости.

Границе комфорт-дискомфорт присвоено значение М=25.

2 — Коэффициент пульсации освещенности (Кп)

Характеризует относительную глубину пульсации освещенности в процентах (%) в заданной точке помещения при питании ламп от сети переменного тока. Неконтролируемая пульсация освещенности приводит к повышению опасности травматизма пи работе с движущимися и вращающимися объектами, а также зрительному утомлению.

В нормах России для большинства зрительных работ установлено значение Кп ≤ 20.

3 — Контрастность освещения

Характеризует тенеобразующие и моделирующие свойства освещения (правильную передачу размеров и формы предметов). Зависит от отношений освещенностей на разноориентированных плоскостях. Например, внутри равнояркой сферы, все плоскости которой освещены одинаковой, создается бестеневое освещение. Используется несколько показателей контрастности освещения, например, отношение освещенностей в горизонтальной и вертикальной плоскостях Ег/Ев, горизонтальной освещенности к цилиндрической Ег/Ец.

4 — Блесткость

Блесткость — условие видения, при котором появляется дискомфорт или уменьшение способности видеть детали, объекты или и то и другое, вследствие неблагоприятного распределения яркости, или диапазона яркости, или экстремальных контрастов в пространстве.

Блесткость делят обычно на прямую и отраженную:

1 — Прямая блесткость исходит непосредственно от источника света (неприкрытая лампа), косвенная — наблюдается на освещаемых поверхностях. Явление слепимости сопровождается раздражением и резью в глазах, головными болями. Гигиенически допустимая яркость поверхностей, отражающих свет, — до 0 75 сб / стильб. При этом создаются объективные условия для травматизма.

2 — Отраженная блескость — характеристика отражения светового по­тока от рабочей поверхности в направлении глаз работающего, определя­ющая снижение видимости вследствие чрезмерного увеличения яркости рабочей поверхности и вуалирующего действия, снижающего контраст между объектом и фоном.

Блесткость делят на слепящую и дискомфортную:

— Слепящая (TI/GR) — нарушает видимость объектов, но не вызывает дискомфорт;

— Дискомфортная (UGR/NB) — вызывает неприятные ощущения, но не ухудшает видимость.

Создается на рабочем месте при отражении света ярких источников блестящими поверхностями (экран компьютера, глянцевая бумага, картины и т. п.). Характеризуется значением максимально допустимой яркости.

Например, поверхности, которые могут быть видны при отражении от экрана компьютера, не должны иметь яркость выше 200 кд/м2.

5 — Равномерность (освещенности / яркости)

Коэффициент соотношения минимальной величины освещенности (яркости) к средней величине освещенности (яркости) на данной поверхности.

Емин/Есредн

Lмин/Lсредн

6 — Защитный угол (для источников света светильника)

Угол между горизонтом и положением глаз, при котором становится, виден источник света.

Защитный угол вычисляют по формуле:

α3=(180/π)arctg(h/d),

где h — расстояние от светящейся поверхности источника света до плоскости, проходящей через выходное отверстие осветительного прибора;

d — расстояние по горизонтали от основания высоты h до края выходного отверстия осветительного прибора.

Очевидно, что чем больше защитный угол, тем ближе потребуется подойти к светильнику, что бы увидеть непосредственно светящийся источник света.

7 — Угол прямого выхода (для светильников)

Угол между вертикальной осью светильника и точкой, в которой становится не виден источник света и рабочие поверхности светильника с высокой яркостью.

8 — Срок службы

Время горения лампы до выхода ее из строя или до того, как она считается не соответствующей нормам, установленным техническими правилами.

Измеряется в часах — (ч).

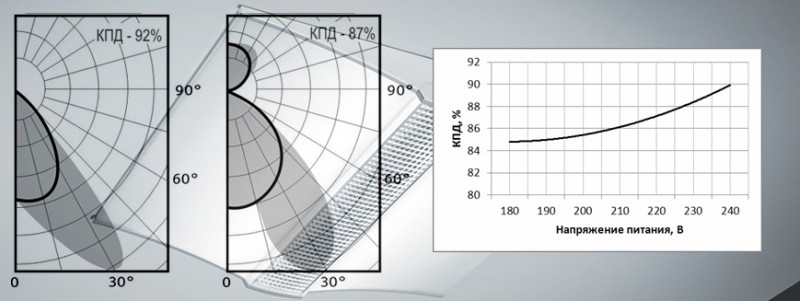

9 — Рабочий КПД (светильника)

Отношение общего светового потока светильника, измеренного в определенных практических условиях с его собственными лампами и компонентами, и сумм световых потоков каждой из тех же ламп, когда они работают вне светильника с теми же компонентами при определенных условиях.

Измерение светового потока

Перед тем как выпустить продукцию на рынок, производитель делает в лабораторных условиях определение и измерение характеристик осветительного прибора. В домашних условиях, не имея специальных приборов, это сделать нереально. Но проверить цифры, указанные производителем, можно с помощью вышеприведенных формул, воспользовавшись компактным люксметром.

Сложность точного измерения параметров света заключается в том, что он исходит во всех возможных направлениях распространения. Поэтому лаборатории используют сферы с внутренней поверхностью, которая имеет высокий коэффициент отражения – сферические фотометры; применяют их и для измерения динамического диапазона фотоаппаратов, т.е. светочувствительности их матриц.

В быту больше смысла имеет измерять такие важные параметры света, как освещенность помещений и коэффициент пульсации. Высокий коэффициент пульсации и тусклое освещение заставляют людей чрезмерно напрягать глаза, что быстрее вызывает усталость.

Коэффициент пульсации потока света – это показатель, характеризующий степень его неравномерности. Допустимые уровни этих коэффициентов регулируются СанПиН.

Не всегда можно заметить невооруженным глазом, что лампочка мерцает. Тем не менее даже незначительное превышение коэффициента пульсации влияет на центральную нервную систему человека негативно, а также уменьшает работоспособность. Свет, который может неравномерно пульсировать, излучают все экраны: мониторы компьютеров и ноутбуков, дисплеи планшетов и мобильных телефонов, экран телевизора. Пульсацию измеряют люксметром-пульсметром.

Что такое световой поток

В старые добрые времена, основным параметром по которому выбирали лампочку в прихожую, на кухню, в зал, была ее мощность. Никто никогда и не задумывался спрашивать в магазине про какие-то люмены или канделы.

Говоря простыми словами, световой поток – это количество света, которое дает светильник.

Однако не путайте световой поток светодиодов по отдельности, со световым потоком светильников в сборе. Они могут существенно отличаться.

Надо понимать, что световой поток это всего лишь одна из множества характеристик источника света. Причем его величина зависит:

от мощности источника

Вот таблица этой зависимости для светодиодных светильников:

А это таблицы их сравнения с другими видами ламп накаливания, люминесцентных, ДРЛ, ДНаТ:

Однако есть здесь и нюансы. Светодиодные технологии до сих пор еще развиваются и вполне возможен вариант, когда светодиодные лампочки одинаковой мощности, но разных производителей, будут иметь абсолютно разные световые потоки.

Просто некоторые из них ушли более вперед, и научились снимать с одного ватта больше люмен, чем другие.

Кто-то спросит, для чего нужны все эти таблицы? Для того, чтобы вас тупо не обманывали продавцы и производители.

На коробочке красиво напишут:

мощность 9Вт

светопоток 1000Лм

аналог лампы накаливания 100Вт

Но с такой мощностью вам и близко не будет хватать прежнего света. Начнете ругаться на светодиоды и технологии их несовершенства. А дело то оказывается в недобросовестном производителе и его товаре.

от эффективности

То есть, насколько эффективно тот или иной источник преобразует электрическую энергию в световую. Например, обычная лампа накаливания имеет отдачу 15 Лм/Вт, а натриевая лампа высокого давления уже 150 Лм/Вт.

Получается, что это в 10 раз более эффективный источник, чем простая лампочка. При одной и той же мощности, вы имеете в 10 раз больше света!

Измеряется световой поток в Люменах – Лм.

Что такое 1 Люмен? Днем при нормальном свете, наши глаза больше всего чувствительны к зеленному цвету. К примеру, если взять два светильника с одинаковой мощностью синего и зеленого цвета, то для всех нас более ярким покажется именно зеленый.

Длина волны зеленого цвета равна 555 Нм. Такое излучение называется монохроматическим, потому что содержит в себе очень узкий диапазон.

Конечно, в реалии зеленый дополняется и другими цветами, чтобы в итоге можно было получить белый.

Но так как чувствительность человеческого глаза максимальна именно к зелени, то и люмены привязали к нему.

Так вот, световой поток в один люмен, как раз таки и соответствует источнику, который излучает свет с длиной волны 555 Нм. При этом мощность такого источника равняется 1/683 Вт.

Почему именно 1/683, а не 1 Вт для ровного счета? Величина 1/683 Вт возникла исторически. Изначально, основным источником света была обычная свечка, и излучение всех новых ламп и светильников как раз таки и сравнивались со светом от свечи.

В настоящее время эта величина 1/683 узаконена многими международными соглашениями и принята повсеместно.

Это напрямую влияет на зрение человека.

Освещенность и требования стандартов

Там, где в дневное время недостаточно солнечного света, а также в вечерние и ночные часы, пользуются искусственными источниками. На предприятиях каждое рабочее место проходит аттестацию на соответствие допустимым санитарным нормам. В эти нормы укладывают и уровень освещённости. Неправильное освещение или его недостаток влияет на здоровье работников.

Основным нормативным документом, регламентирующим стандарты этого параметра, выступает СНИП 23-05-95 – это нормы, принятые к исполнению в 1995 году. Откорректированный его вариант в виде СП 52.13330.2011 от 20.05.2011 г. действует и поныне.

В перечне отражены границы степени освещённости для помещений:

• производственных и складских;
• рабочих площадок вне зданий;
• жилых и общественных помещений;
• уличного освещения населённых пунктов;
• архитектурных подсветок;
• витринной и рекламной иллюминации;
• специального освещения.

Важно! Вреден как недостаток, так и избыток света. Яркие пятна люминесцентных реклам и витринных окон, выполненных с превышением требований, загрязняют световой фон улиц

Освещённость

Люмен и ватт

Энергосберегающие лампы при той же светоотдаче потребляют в 5-6 раз меньше электрической энергии, чем лампы накаливания. Светодиодные – в 10-12 раз меньше. Мощность светового потока уже не зависит от количества ватт. Но производители всегда указывают ватты, так как использование слишком мощных лампочек в не предназначенных для такой нагрузки патронах приводит к порче электроприборов или короткому замыканию.

Если расположить самые распространенные виды лампочек в порядке возрастания светоотдачи, можно получить такой список:

1. Лампа накаливания – 10 люмен/ватт.
2. Галогенная – 20 люмен/ватт.
3. Ртутная – 60 люмен/ватт.
4. Энергосберегающая – 65 люмен/ватт.
5. Компактная люминесцентная лампа – 80 люмен/ватт.
6. Металлогалогенная – 90 люмен/ватт.
7. Светодиодная (LED) – 120 люмен/ватт.

Но большинство людей привыкли при покупке лампочек смотреть на количество ватт, указанное производителем. Чтобы подсчитать, сколько нужно ватт на квадратный метр, сначала стоит определиться, насколько ярким должен быть свет в помещении. 20 ватт лампы накаливания на 1 м² – такое освещение подойдет для рабочего места или гостиной; для спальни будет достаточно 10-12 ватт на 1 м². При покупке энергосберегающих ламп эти цифры делят на 5

Важно учесть и высоту потолка: если он выше 3 м, общее количество ватт следует умножить на 1,5

Расчет освещенности для помещений

Для того чтобы произвести расчёт значения E для различных помещений самостоятельно, необходимо опираться на СНиП. Далее для решения этой задачи понадобятся следующие данные:

• норма E для данного помещения, Лк;
• площадь комнаты S, м2;
• высотный коэффициент k.

Коэффициент высоты k для различных высот потолков известен. В зависимости от расстояния H между полом и потолком, он бывает:

• k = 1, при Н = 2,5 – 2,7 м;
• k = 1,2, при Н = 2,7 – 3,0 м;
• k = 1,5, при Н = 3,0 – 3,5 м;
• k = 2, при H = 3,5 – 4,5 м.

Все необходимые вычисления проводят, пользуясь напрямую формулой Ф = E*S*k или, преобразовывая её. Подставив известные значения и определив, сколько должен содержать люмен световой поток, подбирают необходимое оборудование.

Важно! Особенность человеческого зрения такова, что присутствие оттенков синего в спектре источников света делает яркость излучения ниже по визуальному восприятию. Подобные цветовые ноты начинаются от 4700 градусов Кельвина и выше по цветовой шкале температур

Цветовая температура, график в градусах Кельвина
