Правильный выбор генератора для ветряка

Принцип работы

Дальше сила вращения преобразуются в электричество, которое аккумулируется в батарее. Чем сильнее поток воздуха, тем быстрее крутятся лопасти, производя больше энергии. Поскольку работа ветрогенератора основана на максимальном использовании альтернативного источника энергии, одна сторона лопастей имеет закругленную форму, вторая – относительно ровная. Когда воздушный поток проходит по закругленной стороне, создается участок вакуума. Это засасывает лопасть, уводя её в сторону. При этом создается энергия, которая и заставляет раскручиваться лопасти.

Схема работы ветрогенератора: показан принцип преобразования энергии ветра и действия внутренних механизмов

Во время своих поворотов винты также вращают ось, соединённую с генераторным ротором. Когда двенадцать магнитиков, закреплённых на роторе, вращаются в статоре, создаётся переменный электрический ток, имеющий такую же частоту, как и в обычных комнатных розетках. Это основной принцип того, как работает ветрогенератор. Переменный ток легко вырабатывать и передавать на большие расстояния, но невозможно аккумулировать.

Принципиальная схема ветрогенератора

Для этого его нужно преобразовать в постоянный ток. Такую работу выполняет электронная цепь внутри турбины. Чтобы получить большое количество электроэнергии, изготавливаются промышленные установки. Ветровой парк обычно состоит из нескольких десятков установок. Благодаря использованию такого устройства дома, можно получить существенное снижение расходов на электроэнергию. Принцип действия ветрогенераторов позволяет применять их в таких вариантах:

• для автономной работы;
• параллельно с резервным аккумулятором;
• вместе с солнечными батареями;
• параллельно с дизельным или бензиновым генератором.

Если поток воздуха движется со скоростью 45 км/час, турбина вырабатывает 400 Вт электроэнергии. Этого хватает для освещения дачного участка. Данную мощность можно накапливать, собирая её в аккумуляторе.

Специальное устройство управляет зарядкой аккумуляторной батареи. По мере уменьшения заряда вращение лопастей замедляется. При полной разрядке батареи лопасти снова начинают вращаться. Таким способом зарядка поддерживается на определённом уровне. Чем сильнее воздушный поток, тем больше электроэнергии может произвести турбина.

Экономическое обоснование строительства ВЭС

С точки зрения экономики, строительство ВЭС имеет смысл только при отсутствии других способов энергообеспечения. Оборудование стоит очень дорого, обслуживание и ремонт требуют постоянных расходов, а срок службы ограничен 20 годами, и это в условиях Европы. Для России этот срок можно снизить не менее, чем на треть. Поэтому использование ВЭС экономически малоэффективно.

С другой стороны, при полном отсутствии альтернативных вариантов или при наличии оптимальных условий, обеспечивающих качественную и равномерную работу ветряков, использование ВЭС становится вполне приемлемым способом энергообеспечения.

Дирижабль ветрогенератор от компании Altaeros Energies

С каждым днём появляются всё больше идей, касающихся выработки альтернативных источников и одной из самых новых, считается дирижабль генератор. Лопастные традиционные достаточно шумны, а коэффициент использовании ветрового потока достигает 30%. Именно эти недостатки решили исправить Altaeros Energies разработав дирижабль. Этот инновационный тип будет работать на высотах до 600 метров. Обычные лопастные ветроустановки до этого предела высот не достают, но именно здесь самые мощные ветра, которые могут обеспечить непрерывную работу генераторов. Оборудование являет собой надувную конструкцию, которая выглядит чем-то средним между мельницей и дирижаблем. На нём установлена трехлопастная турбина на горизонтальной оси.

Особенностью такой плавающей ветроэлектростанции—ее можно контролировать дистанционно, она не требует дополнительных затрат на техническое обслуживание и очень проста в эксплуатации. Как утверждают разработчики, в перспективах эти установки будут являться не только источниками электричества, но и смогут проводить интернет на отдаленные участки земного шара, что далеки от развития инфраструктуры. Согласно полученным данным, можно утверждать, что массовое производство этой энергетической вырабатывающей установки станет огромным прорывом в мире техники. И запас мощности у дирижабля хватит на «двоих».

Ветрогенератор для дома уже не редкость

Ветровые электростанции давно используют в промышленных масштабах. Но, сложность конструкции, а также сложность ее монтажа, не давали возможность использовать это оборудование в частных домах, как например солнечные панели.

Однако сейчас, с развитием технологий и увеличением спроса на “зеленую энергию”, ситуация изменилась. Производители наладили выпуск малогабаритных установок для частного сектора.

Принцип работы

Ветер вращает лопасти ротора, насаженного на вал генератора. В результате вращение в обмотках вырабатывается переменный ток. Для увеличение количества оборотов, а соответственно и количества выработанной энергии может использоваться редукторная передача (трансмиссия). Она же может блокировать вращение лопастей полностью, если возникнет такая необходимость.

Полученный переменный ток преобразуется в постоянный 220 Вт с помощью инвертора. Далее он поступает потребителю или, через контроллер заряда, на аккумуляторные батареи для накопления.

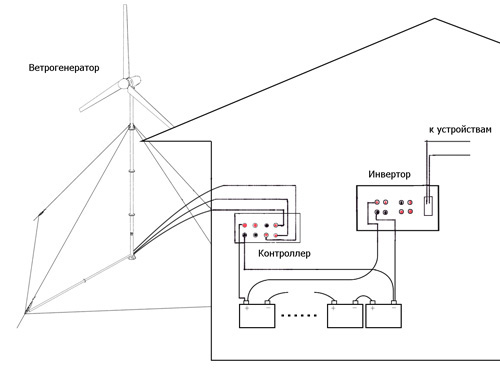

Полная схема работы установки от генерации энергии до ее потребления.

Виды ветрогенераторов и какой лучше для частного дома

На данный момент существуют два типа данной конструкции:

1. С горизонтальным ротором.
2. С вертикальным ротором.

Первый тип, с горизонтальным ротором. Такой механизм считается самым эффективным. КПД составляет примерно 50%. К минусом относиться необходимость минимальной скорости ветра от 3 м.в секунду, конструкция создает много шума.

Для максимально эффективной работы необходима высокая мачта, что, в свою очередь, усложняет монтаж  и дальнейшее обслуживание.

Второй тип, с вертикальным. Ветрогенератор с вертикальным ротором имеет КПД не более 20%, при этом достаточно скорости ветра всего 1-2 м в секунду. При этом он работает значительно тише, уровень выделяемого шума не более до 30 дБ, и без вибрации. Не требует большого пространства для работы, при этом не теряя эффективность.

Для установки не требуется высокая мачта. Оборудование можно смонтировать на крыше дома даже своими руками.

Отсутствие анемометра и поворотного механизма, он совсем не нужен при такой конструкции, делает этот тип ветрогенератора более дешевым по сравнению с первым вариантом.

Видео обзор

Какую установку выбрать?

Прежде чем ответить на этот вопрос нужно понять ваши требование, финансовые возможности и приоритеты в эксплуатации.

Если вы хотите получать максимум электроэнергии и готовы тратиться на периодическое обслуживание генератора, выберите первый вариант.  Вложив единоразово в высокую мачту, и оплатив 1 раз в 5-10 лет замену подшипников или масла, вы получите полную энергонезависимость, и даже, если вы живете в Украине или странах ЕС, сможете продавать излишки электричества.

Высокий уровень шума этой станции требует выбрать максимально удаленное от жилых зданий место. Это момент также нужно учитывать, потому что инфразвук не останется незамеченным вашими соседями.

Чтобы получить эквивалентную выработку в отношении с первым вариантом, необходимо будет поставить 3 ветрогенератора этого типа. Однако, в ценовом эквиваленте получается примерно одинаковая сумма (при условии самостоятельного монтажа).

Видео обзор эксперта в области альтернативных источников энергии

Какое место выбрать для установки ветрогенератора?

максимально открытыхневысокие деревья.

Немаловажный фактор в выборе места для установки такого устройства — наличие соседей рядом. Дело в том, что ветрогенераторы — устройства отнюдь не бесшумные. Кроме того, об их лопасти, как уже говорилось выше, иногда разбиваются птицы. Не каждый сосед готов терпеть такие неудобства. В связи с этим ветряки лучше устанавливать на расстоянии не менее 250 метров от ближайших жилых домов.

В целом, ветряк — наиболее экологически чистый источник энергии, в отличие, например, от дизельной станции. По сравнению с солнечными батареями, также не выделяющими отходов в окружающую среду, он более доступен по цене. Кроме того, ветер дует и днем, и ночью.

Однако, цена ветрогенератора все же велика, поэтому установка его должна быть целесообразной. Если приобрести такую установку из соображений только охраны окружающей среды или в надежде сэкономить сумасшедшие деньги, ничего, кроме разочарования вам это устройство не принесет. Однако, ветрогенератор станет для вас лучшим выходом из положения, если:

• ветер в местности, где вы планируете установить ветряк, дует много дней в году со скоростью не менее 4 м/с;
• ваш дом не подключен к электросети или расходы на электроэнергию очень высоки;
• на вашем участке достаточно места, чтобы установить такое громоздкое устройство;
• факт установки ветрогенератора согласован с соседями;
• вы обладаете достаточным количеством средств на приобретение и обслуживание ветроэнергетического устройства.

Пользоваться ли электроэнергией от обычной сети, приобретать автономный источник или попытаться его изготовить самостоятельно — выбор остается за вами. Если вы делаете выбор в пользу ветрогенератора, помните, что это решение должно быть продиктовано необходимостью, а не быть просто модной тенденцией. Только тщательно продумав все до мелочей, взвесив все «за» и «против», можно приобрести наиболее выгодный источник альтернативной энергии.

Правовая сторона вопроса

Самодельный ветрогенератор для дома не попадает под запреты, его изготовление и применение не влечет за собой административного либо уголовного наказания. Если мощность ветряного генератора не превышает 5 кВт, он относится к бытовым устройствам, и не требует никаких согласований с местной энергетической компанией. Тем более, не требуется уплачивать какие-либо налоги, если вы не получаете прибыль при продаже электроэнергии. Кроме того, самодельный генерирующий ветряк даже с такой производительностью, требует сложных инженерных решений: смастерить его на тек просто. Поэтому мощность самоделки редко превышает 2 кВт. Собственно, этой мощности обычно достаточно для энергоснабжения частного дома (конечно, если у вас нет бойлера и мощного кондиционера).

В данном случае, речь идет о федеральном законодательстве. Поэтому перед принятием решения об изготовлении ветряка своими руками, не лишним будет проверить наличие (отсутствие) субъектовых и муниципальных нормативных правовых актов, которые могут накладывать некоторые ограничения и запреты. Например, если ваш дом расположен на особо-охраняемой природной территории, использование ветровой энергии (а это природный ресурс) может потребовать дополнительных согласований.

Проблемы с законом могут возникнуть при наличии беспокойных соседей. Ветряки для дома относятся к индивидуальным постройкам, поэтому на них также распространяются некоторые ограничения:

• Высота мачты (даже если ветрогенератор без лопастей) не может превышать установленных в вашем регионе норм. Кроме того, могут действовать ограничения, связанные с расположением вашего участка. Например, над вами может проходить посадочная глиссада к ближайшему аэродрому. Или в непосредственной близости от вашего участка проходит линия электропередач. При падении, конструкция может повредить столбы или провода. Общие ограничения при нормальной ветровой нагрузке составляют 15 метров в высоту (некоторые самодельные ветряки взмывают на 30 метров). Если мачта и корпус устройства имеют большую площадь сечения, к вам могут предъявить претензии соседи, на чей участок падает тень. Понятно, что такие жалобы обычно возникают «из вредности», но правовая основа имеется.
• Шум от лопастей. Основной источник проблем с соседями. При работе классической горизонтальной конструкции, ветряк издает инфразвук. Это не просто неприятный шум, при достижении определенного уровня, волновые колебания воздуха оказывают неблагоприятное воздействие не организм человека и домашних животных. Самодельный генератор для ветряка, как правило, не является «шедевром» инженерной мысли, и сам по себе может издавать сильный шум. Крайне желательно официально протестировать ваше устройство в органах надзора (например, в СЭС), и получить письменное заключение о том, что установленные шумовые нормы не превышены.
• Электромагнитное излучение. Любой электроприбор излучает эфирные помехи. Возьмем, к примеру ветряк из автомобильного генератора. Для снижения уровня помех автомобильного приемника, в машине устанавливаются конденсаторные фильтры. При разработке проекта обязательно учитывайте этот момент.

  Претензии могут быть предъявлены не только от соседей, у которых возникнут проблемы с приемом теле радио сигналов. Если неподалеку расположены промышленные или военные приемные центры, не лишним будет проверить уровень помех в подразделении контроля радиоэлектронных помех (РЭБ).

• Экология. Звучит парадоксально: казалось бы, вы используете экологически чистый агрегат, какие могут быть проблемы? Пропеллер, расположенный на высоте 15 метров и выше, может стать препятствием на пути миграции пернатых. Вращающиеся лопасти незаметны для птиц, и они легко попадают под удар.

Электрическая схема

Самый простой способ построить своими руками ветрогенератор достаточно большой мощности — это задействовать в его электрической схеме узлы от грузового автомобиля, трактора, автобуса или другой мощной машины. Для того чтобы обеспечить наилучшую совместимость электрооборудования, желательно брать все узлы в комплекте (генератор, аккумулятор и реле-регулятор), от одной модели автомобиля.

Рис.4. Схема электрооборудования:

1. Генератор;
2. Реле-регулятор;
3. Аккумулятор;
4. Амперметр;
5. Выключатель генератора (предохраняет аккумулятор от разряда в безветренную погоду);
6. Выключатель освещения;
7. Предохранитель;
8. Лампы освещения.

Постоянный ток напряжением 12 V, которое выдаёт автомобильный генератор, подходит далеко не для всех целей. При необходимости, его можно превратить в переменный ток напряжением 220 V. Это можно сделать, укомплектовав генератор преобразователем напряжения промышленного изготовления или изготовленным своими руками.

Рис. 5. Схема преобразователя

На рис.5. приведена схема простого преобразователя напряжения, мощности которого (100 Вт) хватит для питания двух ламп дневного света или другого маломощного электрооборудования. В отличие от выпускаемых промышленностью преобразователей большой мощности, эта схема не требует настройки и может быть легко изготовлена своими руками. Аккумулятора 75 а/ч хватит на сутки работы преобразователя, без его подзарядки. КПД устройства составляет 80,0%.

Трансформатор преобразователя намотан на сердечнике площадью сечения 6,0 см2. Обмотка I — ПЭВ-2 1,56 26х2 витка, обмотка II — ПЭВ-2 0,44 140х2 витка, обмотка III — ПЭВ-1 0,27 640,0 витков. Транзисторы Т1, Т2 — П210Б (допускается замена на КТ 825 с буквенными индексами Г, Д, Е) устанавливаются на теплопроводящие радиаторы. Если преобразователь не возбуждается, следует поменять местами плечи обмотки обратной связи (обмотки II).

Типовые примеры самодельных ветрогенераторов

Устройство ветрогенератора одинаковое, вне зависимости от выбранной схемы.

• Пропеллер, который может быть установлен как непосредственно на вал генератора, так и с помощью ременной (цепной, шестеренной передачи).
• Собственно генератор. Это может быть готовое устройство (например, с автомобиля), либо обычный электродвигатель, который при вращении вырабатывает электроток.
• Инвертор, регулятор напряжения, стабилизатор — в зависимости от выбранного напряжения.
• Буферный элемент — аккумуляторные батареи, обеспечивающие непрерывность генерации, вне зависимости от наличия ветра.
• Установочная конструкция: мачта, кронштейн для монтажа на крыше.

Пропеллер

Можно изготовить из любого материала: хоть из пластиковых бутылок. Правда гибкие лопасти существенно ограничивают мощность.

Достаточно вырезать в них полости, для забора ветра.

Неплохой вариант — ветряк бытового из кулера. Вы получаете готовую конструкцию с профессионально выполненными лопастями и сбалансированным электродвигателем.

Аналогичная конструкция изготавливается из охладителя компьютерных блоков питания. Правда мощность такого генератора мизерная — разве что зажечь лампу на светодиодах, или зарядить мобильный телефон.

Тем не менее, система вполне работоспособна.

Неплохие лопасти получаются из алюминиевых листов. Материал доступен, его несложно отформовать, пропеллер получается достаточно легким.

Если вы создаете роторный пропеллер для вертикального генератора, можно воспользоваться жестяными банкам, разрезанными вдоль. Для мощных систем применяются половинки стальных бочек (вплоть до объема 200 литров).

Разумеется, придется с особой тщательностью подойти к вопросу надежности. Мощный каркас, вал на подшипниках.

Генератор

Как говорилось выше, можно использовать готовый автомобильный, или электродвигатель от промышленных электроустановок (бытовой техники). В качестве примера: ветрогенератор из шуруповерта. Используется вся конструкция: двигатель, редуктор, патрон для крепления лопастей.

Компактный генератор получается из шагового двигателя принтера. Опять же, мощности хватает лишь на питание светодиодного светильника или зарядного устройства смартфона. На природе — незаменимая вещь.

Если вы с паяльником «на ты», и неплохо разбираетесь в радиотехнике — генератор можно собрать самостоятельно. Популярная схема: ветрогенератор на неодимовых магнитах. Преимущества конструкции — можно самостоятельно рассчитать мощность под ветровую нагрузку в вашей местности. Почему неодимовые магниты? Компактность при высокой мощности.

Можно переделать ротор имеющегося генератора.

Либо создать собственную конструкцию, с изготовлением обмоток.

Эффективность такого ветряка на порядок выше, чем при использовании схемы с электродвигателем. Еще одно неоспоримое преимущество — компактность. Неодимовый генератор плоский, и его можно разместить непосредственно в центральной муфте пропеллера.

Мачта

Изготовление этого элемента не требует познаний в электронике, но от его прочности зависит жизнеспособность всего ветрогенератора.

Например, мачта высотой 10–15 метров требует грамотно рассчитанных растяжек и противовесов. Иначе сильный порыв ветра может завалить конструкцию.

Если мощность генератора не превышает 1 кВт, вес конструкции не такой большой, и вопросы прочности мачты отходят на второй план.

Увеличение мощности установки

Конструкцию некоторых ветрогенераторов имеет ветровой датчик. Он собирает данные о направлении и скорости воздушного потока. Генератор ветряка не может выдать больше номинальной мощности, однако, в любое оборудование заложен запас он может составлять от 10-30% от расчетных. На этот «запас» рассчитывать не стоит, так как программно и конструктивно в ветрогенератор заложена защита от перегрузок.

Выходная мощность (кВт) ветрогенератора определяется мощностью инвертора. Исходя из выдаваемых киловатт, можно определиться с максимальным количеством подключаемых электроприборов. Чтобы увеличить выходную мощность установки, необходимо параллельно подключить несколько инверторов.

Если мощности на фазе недостаточно, увеличивают количество инверторов, если это предусмотрено производителем. При отсутствии ветра продолжительность подачи электроэнергии прекращается. Генерации энергии не происходит, поэтому к ветрогенератору подключают накопители энергии, смотрите схему ниже.

Схема увеличения мощности и емкости ветрогенератора

Накопитель энергии состоит из связки инвертор-батарея. О батареях вы можете прочитать в этой рубрике, а о накопителях в этой. Увеличение ёмкости аккумуляторных батарей увеличивает запас хранимой энергии, но и длительность зарядки. Скорость зарядки аккумулятора зависит от мощности генератора и количества инверторов, которые тоже могут пропустить через себя только ту мощность, которая заложена производителем. Соответственно, скорость зарядки аккумуляторов зависит от пропускной способности инвертора и не зависит от мощности ветрогенератора.

Ветрогенераторы своими руками на 220 в

Для того, чтобы собрать ветроуловитель нам понадобятся: генератор на 12 вольт, аккумуляторные батареи, преобразователь с 12 v на 220 в, вольтметр, медные провода, крепежи (хомуты, болты, гайки).

Изготовление любого ветряка предполагает наличие таких этапов как:

1. Изготовление лопастей. Лопасти вертикального ветрогенератора можно сделать из бочки. Нарезать детали можно при помощи болгарки. Винт для небольшого ветряка можно изготовить из трубы ПВХ с сечением в 160 мм.
2. Изготовление мачты. Мачта должна быть высотой не менее 6 метров. При этом, для того, чтобы крутящее усилие не сорвало мачту, ее необходимо закрепить ее на 4 растяжки. Каждую растяжку, при этом, нужно намотать на бревно, которое следует закопать глубоко в землю.
3. Установка неодимовых магнитов. Магниты наклеиваются на диск ротора. Лучше выбирать прямоугольные магниты, магнитные поля в которых сосредотачиваются по всей поверхности.
4. Намотка катушек генератора. Намотка выполняется медной нитью с диаметром не менее двух мм. При этом, мотков должно быть не более 1200.
5. Фиксация лопастей к трубе при помощи гаек.

При наличии мощных аккумуляторных батарей и инвертора, полученное устройство сможет выработать такое количество электричества, которого будет достаточно для использования бытовой техники (например, холодильника и телевизора). Отлично подойдет такой генератор для поддержания работы систем освещения, отопления и вентиляции небольшого дачного домика, теплицы.

Принцип работы

Ветрогенератор представляет собой комплекс из нескольких устройств:

• Ветроколесо (ротор). Предназначен для приёма воздушного потока у горизонтальных конструкций или давления ветра у вертикальных. Выполняет функцию преобразования кинетической энергии ветра в механическую работу, которая передаётся генератору.

• Редуктор. Этим устройством комплектуются некоторые модели ветряков. Служит для повышения числа оборотов, передаваемых от ротора генератору.
• Генератор. Трёхфазная электрическая машина с ротором и статором. Обмотки статора, в которых вращающимся ротором возбуждается переменный ток, подключены к контроллеру. Для вертикальных ветрогенераторов генератор может комплектоваться мультипликатором, повышающим число оборотов, что позволяет повысить мощность генератора или уменьшить его размеры.
• Контроллер. В простейшем случае представляет собой выпрямительный диодный мост. Служит для преобразования, поступившего от генератора переменного тока в постоянный и передаче его для зарядки аккумуляторных батарей. Кроме того, контроллер регулирует скорость вращения ветроколеса, затормаживая его в случае необходимости – при сильном ветре или когда аккумуляторы полностью заряжены.
• Инвертор. Необходим для преобразования постоянного напряжения 12 вольт от аккумуляторной батареи в переменное 220 вольт, используемое потребителями.
• Мачта. Устройство для размещения ротора над землёй на определённой высоте. Существуют различные конструкции – из труб на стяжках, секционные конические, гидравлические.
• Комплект соединительных кабелей. Возможна комплектация устройства электрооборудованием для подключения потребителей (вводные щитки), устройством автоматического ввода резерва для переключения между ветрогенератором и централизованным электроснабжением.

Принцип работы устройства состоит в том, что напор (давление) ветра вращает ветроколесо, которое передаёт вращение на ротор генератора. Ротор генератора возбуждает переменный ток в обмотках статора генератора, который поступает на контроллер. Контроллер этот ток преобразует в постоянный и им заряжает аккумулятор.

Все потребители получают энергию от аккумулятора через инвертор (220 В) или напрямую (12, 24, 48 В – в зависимости от числа батарей). Напрямую энергия ветряка не передаётся потребителям, что связано с нестабильностью параметров получаемого им тока.

Основные понятия

1. КИЭВ – коэффициент использования энергии ветра. В случае применения для расчета механистической модели плоского ветра (см. далее) он равен КПД ротора ветросиловой установки (ВСУ).
2. КПД – сквозной КПД ВСУ, от набегающего ветра до клемм электрогенератора, или до количества накачанной в бак воды.
3. Минимальная рабочая скорость ветра (МРС) – скорость его, при которой ветряк начинает давать ток в нагрузку.
4. Максимально допустимая скорость ветра (МДС) – его скорость, при которой выработка энергии прекращается: автоматика или отключает генератор, или ставит ротор во флюгер, или складывает его и прячет, или ротор сам останавливается, или ВСУ просто разрушается.
5. Стартовая скорость ветра (ССВ) – при такой его скорости ротор способен провернуться без нагрузки, раскрутиться и войти в рабочий режим, после чего можно включать генератор.
6. Отрицательная стартовая скорость (ОСС) – это значит, что ВСУ (или ВЭУ – ветроэнергетическая установка, или ВЭА, ветроэнергетический агрегат) для запуска при любой скорости ветра требует обязательной раскрутки от постороннего источника энергии.
7. Стартовый (начальный) момент – способность ротора, принудительно заторможенного в потоке воздуха, создавать вращающий момент на валу.
8. Ветродвигатель (ВД) – часть ВСУ от ротора до вала генератора или насоса, или другого потребителя энергии.
9. Роторный ветрогенератор – ВСУ, в которой энергия ветра преобразуется во вращательный момент на валу отбора мощности посредством вращения ротора в потоке воздуха.
10. Диапазон рабочих скоростей ротора – разность между МДС и МРС при работе на номинальную нагрузку.
11. Тихоходный ветряк – в нем линейная скорость частей ротора в потоке существенно не превосходит скорость ветра или ниже ее. Динамический напор потока непосредственно преобразуется в тягу лопасти.
12. Быстроходный ветряк – линейная скорость лопастей существенно (до 20 и более раз) выше скорости ветра, и ротор образует свою собственную циркуляцию воздуха. Цикл преобразования энергии потока в тягу сложный.
