Установка видеонаблюдения дома

Самостоятельный монтаж системы

Собираясь увеличить безопасность своего жилья путем установки видеонаблюдения, вы можете выбрать два пути осуществления этой идеи: обратиться к специалистам или заняться монтажом камер видеонаблюдения самостоятельно.

Первый способ довольно затратный, а второй — вполне осуществимый, если вы знакомы с современной техникой, а дрель для вас — привычный инструмент.

Этап #1 — планирование и схемы видеонаблюдения

С самого начала необходимо определиться с местом установки, количеством камер и их задачей. Если у вас частный дом или дача, то наблюдением должны быть охвачены не только внутренние помещения, но и придомовая территория.

В квартире камеры чаще всего устанавливают с целью контроля обстановки во время отсутствия хозяев. Желательно иметь их в жилых комнатах, особенно в местах, где хранятся какие-то ценности. Стоит подумать и об установке камеры на входе в квартиру.

Определившись с общими вопросами, приступают к разработке схемы. Места предполагаемой прокладки проводов выбирают таким образом, чтобы они не пересекались с существующей линией питания.

Она может стать помехой для видеосигнала, если расстояние до нее будет менее одного метра. Обезопасит от помех и защита в виде металлического рукава, в него заводят провода и заземляют.

Система видеосъемки позволит наблюдать за посторонними лицами, больными и детьми в ваше отсутствие. Если вдруг проникнут злоумышленники, все события будут зафиксированы, что поможет правоохранителям оперативней раскрыть преступление

Следующим шагом будет определение угла обзора. В зависимости от целей его можно настроить так, чтобы видны были мелкие детали или же увеличить захват, жертвуя при этом подробностями.

Далее, следует продумать, где разместить видеорегистратор и монитор. Учитывая конфиденциальность, доступ к ним нужно ограничить. Хорошо, если найдется отдельное закрытое помещение или хотя бы шкаф.

Этап #2 — монтаж системы

Начинают с установки собственно видеокамер. Внутри их размещают под потолком. Главное, чтобы они находились вблизи розеток. Снаружи устройства видеонаблюдения располагают так, чтобы их невозможно было сорвать.

Монтаж камеры состоит из нескольких операций:

• демонтируют монтажный кожух;
• прикладывают его к заранее выбранному месту и делают разметку через крепежные отверстия;
• берут перфоратор и сверлят стену или потолок, после чего вставляют дюбели;
• прикладывают кожух, совмещая монтажные отверстия на нем с просверленными на прикрепляемой плоскости;
• вкручивают саморезы и дополняют корпус объективом;
• задают угол обзора прибора.

Специалисты не рекомендуют устанавливать приборы видеонаблюдения слишком высоко. Четкое изображение можно получить, если камера будет удалена от земли не больше, чем на 4 м. Чтобы не засветить картинку, нельзя располагать камеру напротив солнца.

Если нужна ночная съемка, необходима ИК-подсветка. Если ее нет, придется монтировать еще и освещение дополнительно, поэтому лучше учесть этот момент при покупке камеры

Кроме крепления саморезами, существуют и другие варианты: присоски, липучки. Первый способ крепления видеоприборов все же считается самым надежным.

Этап #3 — правильно подключаем видеокамеру

Видов подключения всего два: к источнику питания и к устройству, принимающему информацию.

К питанию. Поскольку в каждой камере присутствует адаптер, через который подается пониженное напряжение, то его вилку просто подключают к розетке. Штекер, находящийся на другом конце, вставляют в камеру. Для этого есть специальное гнездо на тыльной части кожуха камеры.

К принимающему устройству. Для второго варианта подключения необходимо, чтобы был провод, оснащенный разъемами BNC -RG6. На видеоприборе для него предусмотрен выход (output), а вход (input) на приемнике.

Беспроводную камеру подключить еще проще. Диск с программой, как правило, включают в комплект камеры. Остается только установить его на компьютер.

Далее, подключают роутер посредством wi-fi, затем собственно камеру. Ее подсоединяют к сети и, используя сетевой кабель, соединяют с роутером.

Следующий шаг — настройка параметров сети в самой программе. Для этого вводят ключ и другие данные и отключают сетевой провод. После перезагрузки камера самостоятельно соединится с роутером. Теперь картинка, передаваемая камерой, станет доступной.

Насколько это законно

Организовывать видеонаблюдение в многоквартирном доме законом не запрещено, но еще до оборудования дома системой нужно знать, что:

1. Видеокамеры не должны быть скрыты путем маскирования под какие—либо предметы, конструкции зданий, вмонтированы в стены для малозаметности. Их должно быть хорошо видно с достаточно большого расстояния. Соответственно, должны быть установлены специальные таблички, что ведется видеонаблюдение.
2. Перед оборудованием системы для мониторинга ситуации в придомовой территории и других зонах многоквартирного дома необходимо собрать не только жильцов, но и всех собственников нежилых помещений. Цель – проведение общего собрания с повесткой дня об установки системы видеонаблюдения и определения мест монтажа камер. Также на собрании оговариваются важные технические моменты, такие как наличие экранов и способы просмотра записей, время работы камер, порядок доступа онлайн и т.д.
3. В протоколе собрания нужно прописать: согласие собственника на установку системы видеонаблюдения, ее технические возможности и места расположения камер, порядок и сроки хранения записей, а также доступ к ним, стоимость работ.

При проведении собрания важно помнить, что оно считается правомерным, когда в нем принимают участие не менее ½ от общего числи жильцов и собственников помещений в доме. Но согласно статье 46 ЖК РФ и ее первой части, камеры видеонаблюдения являются общим имуществом в многоквартирном доме, а за владение и введение в эксплуатацию таких объектов должны проголосовать не менее 2/3 голосов от общего количества жильцов и других собственников в доме

Но согласно статье 46 ЖК РФ и ее первой части, камеры видеонаблюдения являются общим имуществом в многоквартирном доме, а за владение и введение в эксплуатацию таких объектов должны проголосовать не менее 2/3 голосов от общего количества жильцов и других собственников в доме.

К примеру, в многоквартирном доме проживает 150 семей. На собрание пришло 75 представителей, значит, оно считается правомерным, но принять решение об установке камер видеонаблюдения в доме не получится, нужно чтобы на собрании было хотя бы 100 собственников, которые были бы не против установки такой системы в доме.

Если не соблюсти эти правила, то в дальнейшем могут возникнуть проблемы в суде, которые приведут к демонтажу системы.

Что касается таунхаусов (многоуровневые квартиры в доме с отдельными ходами, другое название «Блокированные дома») то на законодательном уровне правовой статус таких домов в РФ пока еще не определен, поэтому прежде, чем устанавливать в них и на прилегающей территории видеонаблюдение придерживайтесь рекомендаций, указанных выше.

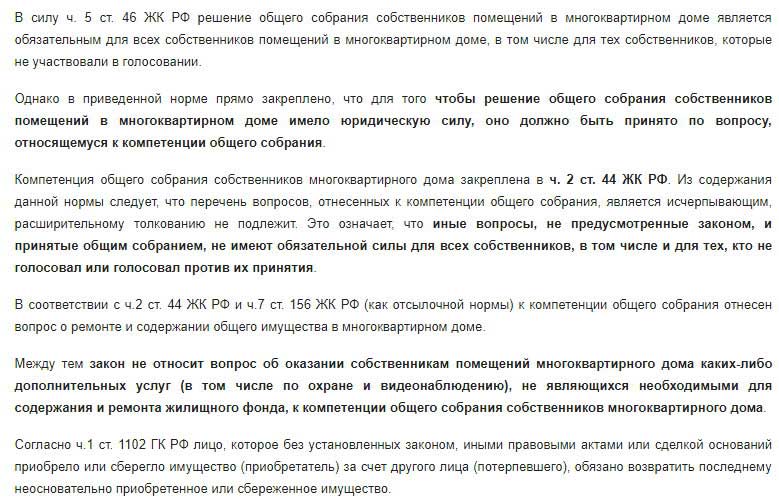

В общем, обязательно нужно почитать жилищный кодекс, ниже представлена выдержка из него.

Частые ошибки в организации видеонаблюдения

Подключая систему видеонаблюдения для своего дома впервые, как правило, ошибок избежать очень сложно. Но стоит попытаться это сделать.

Ниже мы расскажем о самых распространенных ошибках, которые допускают владельцы частных домов:

Неверные расчеты. Это самая распространенная ошибка, которую допускают почти все, кто сталкивается с монтажом видеонаблюдения впервые. Для того чтобы ее избежать нужно правильно измерить расстояние от камер до регистратора, и исходя из этого выбрать тип кабеля. Только правильные расчеты гарантируют качественное изображение и высокую скорость передачи данных.

Нехватка питания. Выбор источника питания оказывает существенное влияние на бесперебойную работу записывающих устройств. Особенно это сказывается на их работе в ночное время суток

А если в систему включен видеорегистратор без функции РоЕ, питанию камер стоит уделить особенное внимание.

Способ хранения информации. Здесь все просто, чем больше и дольше вы хотите хранить информацию, тем большего объема жесткий диск потребуется

Современные устройства имеют большой объем. Например, диски емкостью 3000 ГБ позволяют хранить видеоматериалы, отснятые за 10-45 дней.

Все эти факторы имеют важное значение при самостоятельном обустройстве системы видеонаблюдения. Еще одна распространенная ошибка – неправильный монтаж проводки

При самостоятельной организации наружного наблюдения, стоит запомнить, что желательно избегать перегибов коаксиального кабеля, т.к. это чревато обрывом провода

Еще одна распространенная ошибка – неправильный монтаж проводки. При самостоятельной организации наружного наблюдения, стоит запомнить, что желательно избегать перегибов коаксиального кабеля, т.к. это чревато обрывом провода

Неправильный выбор составляющих системы и ошибочный расчет их количества не смогут гарантировать высокое качество проделанной работы.

О том, как обустроить частную собственность всеми видами устройств слежения, контроля и управления оборудованием, вы узнаете из следующей статьи, посвященной оснащению дома интеллектуальными техническими системами.

Технические особенности видеонаблюдения через телефон

Невзирая на вполне очевидную комфортность просмотра камер видеонаблюдения через телефон, существуют некоторые трудности с которыми придется столкнуться рядовому клиенту.

Необходимость высокоскоростного подключения.

Видеокамеры или видеорегистратор должны иметь хорошее интернет соединение с высокой исходящей скоростью, что бы трансляция видеопотока происходила без видимого торможения. Особенно эта проблема актуальна когда в удаленной видеосистеме большое количество видеокамер, что не может не сказаться при просмотре с мобильного телефона. Если обширная видео система имеет слабый интернет сигнал, то становится крайне затруднительно просматривать все видеокамеры сразу, а так же производить просмотр записанного архива.

Решение проблем

• — Если интернет соединение на Вашем объекте реализовано посредством 3g модема, то рекомендуется использовать усилитель 3g\4g сигнала для повышения исходящей скорости.
• — Большое количество видеокамер, подключенных через p2p сервис при динамическом ip адресе приводит к рассинхронизации при просмотре через мобильный клиент на телефоне. Выходом станет переход на статический адрес.
• — Если на объекте установки видеонаблюдения нет возможности улучшить скоростные параметры интернет соединения, то в настройках оборудования следует выставить приоритет на вещание в сжатом видеопотоке. Данная настройка позволяет вести видео трансляцию без задержек в ущерб качеству.

На фото: Как мы разогнали исходящую скорость с 2 Mb\s до 25 — 35 Mb\s при помощи усилителя сигнала Мимо. Данного интернет соединения достаточно для удаленного просмотра через телефон в 13 окон.

Мобильный интернет не меньше 3G.

В связи с тем, что мобильный аппарат по своей природе представляет собой беспроводное оборудование, то для доступа к устройствам видеоконтроля владельцу будет необходима интернет-связь не менее третьего поколения. Сложностей с его подключением, разумеется, появиться не должно, но для просмотра видеозаписей с установленных камер видеонаблюдения он может не подойти, ввиду нехватки необходимой скорости, как правило это происходит когда мобильный телефон находится вне зоны покрытия мобильного оператора.

Выходом из ситуации станет подключение мобильного телефона к wi-fi сети интернета.

P2p — Легко, Статика — Тяжело.

Для пользователя, который делает настройку через статические адреса в первый раз, процесс может показаться не самым легким, поскольку он нуждается в выполнении большого числа регулировок (видеокамеры, маршрутизатора и пр.). Облегчить данную процедуру конечно можно, используя облачные службы видеоконтроля, но желаемого качества такой системы через p2p не всегда можно добиться особенно при большом количестве видеокамер.

На самом деле при настройке статического адреса для оборудования видеонаблюдения — ничего  сложного нет. Главное понимать основные технические принципы такого метода. Суть заключается в следующем.

На видео: Как осуществить проброс портов для видеорегистратора на роутере Zyxel.

Настройка видеонаблюдения через p2p не составит проблем даже у новичка, главное, что нужно сделать это задать устройствам видеонаблюдения ip адреса, находящиеся в одной подсети с роутером и указать в мобильном приложении уникальный номер регистратора и параметры учетной записи ( Логин и пароль).

На рынке видеонаблюдения сегодня можно встретить большое количество готовых p2p комплектов видеонаблюдения проводных и беспроводных. Во втором случае кабели могут и не потребоваться, если купить решение специально созданное для взаимодействия с облачным сервисом по беспроводной связи.

P2P Облако имеет еще большое количество функций и возможностей, начиная от хранилища отснятых видеозаписей на стороне удаленного сервера, и заканчивая обладанием разных инструментов для анализа видеоизображения. Помимо прочего, доступ к «облаку» осуществим абсолютного с любой видеокамеры, обладающего доступом к интернету.

Какие действия необходимо выполнить перед установкой видеонаблюдения?

Перед тем как установить камеры видеоконтроля, необходимо составить план. Проектирование системы отобразит месторасположение всех видеоустройств, в том числе видеорегистратора и блоков питания

Особое внимание следует уделить проектированию прокладки соединительных кабелей

Камеры видеонаблюдения на охраняемой территории устанавливаются таким образом, чтобы были видны возможные места незаконного проникновения. На отдельных участках, которые не требуют особого контроля, видеооборудование подключается по желанию пользователя. Как правило, устройство наблюдения устанавливается обязательно напротив входа.

Установка камер должна быть рассредоточена по всему периметру участка. Угол обзора каждой камеры обязан немного захватывать обзор другого устройства. Это обеспечит широкомасштабную съемку. Устанавливаемые уличные устройства лучше располагать на стенах дома под козырьком. Удаленность от забора обеспечит защиту видеооборудования от постороннего физического воздействия.

Монтаж камеры необходимо проводить на большом расстоянии от земли. Расположение механизма на достаточной высоте обеспечит его защищенность, так как камеру невозможно будет достать. Соответственно ее сложно будет повредить или изменить угол обзора. Внутри помещения видеокамеры лучше всего располагать возле входных дверей, а также в комнатах по усмотрению владельца.

Схема установки камеры видеоконтроля в частном  доме выглядит таким образом.

Основные аспекты выбора оборудования

Приняв решение создать систему видеонаблюдения своими руками, необходимо выбрать соответствующее оборудование. В специализированных магазинах продавец-консультант предоставит полную информацию относительно конкретной модели оборудования и посоветует, какое устройство лучше всего приобрести. В целях экономии денежных средств систему видеонаблюдения необходимо комплектовать составляющими элементами по отдельности.

При выборе камеры наблюдения для охраны участка, желательно приобретать корпусные модели. Для дома наиболее подходящим вариантом являются купольные видеокамеры. Приобретая устройство, также необходимо учитывать ряд его характеристик:

• Качество и цветность записываемого видеоизображения;
• Наличие звука;
• Режимы съемки при различных условиях освещения.

Выбирая дополнительное оборудование, особое внимание необходимо уделить видеорегистратору и источнику питания. Регистратор представляет собой механизм, к которому подключаются видеокамеры

Посредством видеорегистратора изображение выводится на экран.

Для электропитания камеры используется блок на 12В. Количество потребляемых ампер рассчитывается с учетом всего установленного оборудования. Специалисты  рекомендуют устанавливать источник бесперебойного электропитания. Наличие бесперебойного блока обеспечит работу системы при отсутствии электроэнергии. В качестве соединительных проводов рекомендуется выбирать коаксиальный кабель.

На видео рассказывается о подключении видеокамеры своими руками:

Регистратор

Это та часть системы, которая согласует работу камер и ведет запись информации. Тут понятно, что чем круче эта часть системы, тем лучше. Важные параметры выбора:

• поддерживаемые форматы записи (должны совпадать с типом сигнала от камер);
• тип и количество камер и разрешение, с которым он может работать;
• количество/емкость подключаемых жестких дисков.

Если есть возможность, выбирайте те варианты, которые могут работать с более мощными камерами, чем выбрали вы и оставляйте про запас пару «посадочных мест». Это дает двойной выигрыш. Первое — вы можете в любой момент доработать систему. Второе — быстрее и надежнее будет обрабатываться информация.

Есть такие виды видеорегистраторов для системы видеонаблюдения за домом, как гибридные. Они совместимы со всеми типами камер. До недавнего времени были очень дороги, сейчас уже более доступны. Неплохой вариант устройства, к которому можно подключить любые камеры.

Некоторые планируют организовать видеонаблюдение для частного дома через существующий компьютер. Это возможно, но компьютер должен быть выделенным. На нем нельзя работать или играть, он должен обладать достаточно быстрым процессором для обработки требуемого количества видеоканалов. Также потребуется солидных объемов быстрый жесткий диск. И учтите, что работать ПК должен круглосуточно, не выключаясь. В общем, лучше купить видеорегистратор или хотя бы запланировать его покупку.

Есть видеорегистраторы с возможностью записи звука. Но для этого камеры тоже должны поддерживать такую функцию, а еще надо будет тянуть дополнительные провода. Но тогда можно не только вести видеонаблюдение за домом, но и принимать сообщения от посетителей на расстоянии. Интересно может получиться.

Подключение питания 220В в шкафу слаботочки

Слаботочная щитовая, где располагаются видеорегистратор, блок питания и т.д., может находиться в другой комнате от общей щитовой 220В, иногда даже в гараже или подвале.
Поэтому первым делом туда нужно подвести электричество.

Штробите стены и укладываете кабель ВВГнГ-Ls 3*1,5мм2 от распредщитка 220V до слаботочного шкафа. Запитываете его от отдельного модульного автомата с номинальным током 10А.

В слаботочном щитке кабель питания заводите на клеммы другого автоматического выключателя. Он будет для этого шкафа вводным. А уже непосредственно от него подключаете модульные розетки и разрядник.

Подключение разрядника производится по нижеприведенной схеме. Белый и коричневый провод — это фаза, синий — ноль, желто-зеленый — заземление.

Подключение розеток:

В этом же шкафу размещаются:

блок питания

видеорегистратор + диск на 1Тб

ИБП

Подключаете разъемы, а затем винтиками прикручиваете диск на свое место.

Учтите, что нередко корпус видеорегистратора является одновременно и радиатором охлаждения для диска.

Далее от розеток через обычную вилку запитываете ИБП. Большинство блоков питания идет без проводов с вилкой в комплекте, поэтому здесь это придется сделать самому. Используйте провода ПВС и обычную евровилку.

На один конец провода монтируете вилку, а другой зачищаете и подсоединяете к блоку на клеммы питания 220В, обозначенные как L и N.

Особой разницы в фазировке или полярности куда подключать ноль и фазу здесь нет. Далее подключаете питание на видеокамеры.

При недостатке выходных клемм 12В на блоке, лучше всего воспользоваться клеммными колодками. Установите их по количеству камер и промаркируйте контакты как «+V» и «-V».

Затем, проводами ПуГВ подключите выходные клеммы 12В +V и -V с блока питания, с соответствующими разъемами на первой клеммной колодке.

Для плюсового провода лучше использовать жилы красного цвета, для минусового — черного. Остальные клеммы запитываются перемычками.

Настройка камер видеонаблюдения

Беспроводная передача сведений экономит средства пользователя на прокладку коаксиального кабеля, витой пары, оптоволокна, но остается необходимость подачи питания к следящему модулю и приемному монитору. Трансляция данных на расстояние больше 100 метров требует установки усилителя сигнала. Коаксиальный кабель используется при проводной передаче информации на приемник. От качества зависит устойчивость системы к помехам и сила выходного сигнала.

Настройка онлайн видеонаблюдения через интернет осуществляется после подключения камеры к серверу посредством программного обеспечения. Специальные утилиты предлагаются производителем видеоустройства.

Сервер для видеонаблюдения

Видеорегистраторы комплектуются инструкцией, поэтому после сборки оборудования настраивается LAN и выход с сервера в интернет. В сети регулируется устройство, программа сама определяет камеру и дает ее MAC и IP-адрес. В поисковую строку сервера вводятся полученные данные, после чего открывается окно для наладки рабочих параметров. Остальные модули системы инсталлируются аналогичным образом.

Для удаленного доступа настраивается переход от сервера к получателю видео посредством веб-интерфейса. Используется стандартная программа, продаваемая вместе с видеокамерой.

Настройка через Wi-Fi

Подключение к ПК через Wi-Fi

Архив сохраняется в облачном сервисе или карте памяти, для работы нужен домашний Wi-Fi и роутер. Провод соединяет сетевой контакт видеоустройства и компьютера. В веб-интерфейс камеры можно зайти из браузера, затем найти раздел Wi-Fi, связать маршрутизатор и видеооборудование. Задается пароль, указывается сеть, протокол создания шифра, выбирается автоматический способ подключения.

Кабель отключается после перезагрузки. Теперь можно со смартфона подключаться к беспроводной схеме, отслеживать кадры и управлять работой.

Доступ со смартфона, через интернет

Подключение камеры к телефону

Нужно знать IP-адрес видеокамеры и найти требуемое ПО, которое выбирается в зависимости от функциональности. Смартфон удаленно работает с несколькими следящими модулями, например, на предприятии, а пользователь просматривает видео, находясь далеко от места событий. Часто используются программы удаленного доступа Webcam XP PRO, DigiCams, GPPRemoteViewer и другие.

Ivideon Server является облачным сервером для защищенной удаленной работы. Программа устанавливается на гаджет, в опциях выбирается «остановить трансляцию» для наладки датчиков. Задаются уровни распознавания звука, движения, выбирается мертвая зона, где не будет фиксироваться присутствие.

Виды камер

Камеры видеонаблюдения

Камеры могут быть как внутренними, так и наружными. Понятно, что видеооборудование, которое используется для наружного наблюдения, должно быть «выносливым» к резким перепадам температур, а также иметь крепкий корпус на случай попадания в него различных предметов, таких как лед или даже камни. Лучше приобрести камеру с ИК-подсветкой. Но это в том случае, если наблюдение ведется круглые сутки и электрического освещения недостаточно. В таком случае ИК-подсветка на камере актуальна. Также камеры сами по себе отличаются формой корпуса.

• Куполообразные камеры используются чаще всего в помещении и крепятся к потолку.
• Камеры-цилиндры имеют крепеж, позволяющий производить монтаж оборудования как на вертикальную, так и на горизонтальную поверхности.
• Камеры, имеющие корпусную форму, монтируются только в помещении. Отсутствие объектива никак не мешает этому оборудованию снимать качественную картинку.
• Модульные видеоприборы характерны тем, что у них напрочь отсутствует корпус. Таким образом, эти камеры используются в качестве скрытого видеонаблюдения.
• И наконец, рекордсменом по стоимости считается поворотная камера. Оно и понятно, ведь способность вертеться вокруг своей оси (360º) присуща далеко не всем аналогам.

Камера видеонаблюдения варифокальная

Что касается самого «глаза» камеры, то он тоже бывает разный. Есть объективы варифокальные. Это когда фокус может изменяться вручную, по принципу «ближе-дальше». А есть объективы с фиксированным фокусом, т. е. не получится ни приблизить, ни отдалить.

Если вам пришлось устанавливать аппаратуру видеонаблюдения самостоятельно, обязательно обратите внимание на питание самой камеры, а также на ток, который она потребляет. Для чего это нужно? Чтобы выбрать именно тот блок питания, который необходим

Блок питания для камеры видеонаблюдения 12W,12V 1A

Далее логично обратить ваше внимание на устройство, без которого вся система видеонаблюдения окажется «безмозглой». Это видеорегистратор

При покупке этого прибора обязательно посмотрите, сколько у него аудио- и видеовходов. Есть 16-канальные регистраторы, т.е. можно подключить 16 видеокамер. Если вам необходимо подключить больше, то эту проблему можно разрешить с помощью сети, когда объединяются два и больше регистратора. Также можно воспользоваться платой видеозахвата (существуют платы на 32 канала).

Видеорегистратор

Еще необходимо знать, какой объем памяти можно использовать в видеорегистраторе. Нужно подумать о том, сколько дней может храниться архив записи при таком объеме, если в среднем камера расходует 300 ГБ жесткого диска при постоянной записи в течение суток. Следует уточнить, какая скорость записи на канал, и какой объем памяти занимает сам кадр.

Жесткий диск для видеорегистраторов 1 Тб

Настройка архивирования на SD-карту

Запись на SD-карту с камеры видеонаблюдения реализовывается средствами устройства. Выполнить настройку можно вручную, подсоединив ее к компьютеру напрямую.

Плюсы и минусы

Положительный момент — это экономия бюджета. Докупать регистратор и жесткий диск не нужно.

Плюсы:

1. Нет провода между регистратором и коммутатором.
2. Мощная Wi-Fi антенна для поддержания стабильного сигнала.

Минусы:

1. К камере нужно подвести питание.
2. Ограниченный размер записи. Большинство девайсов поддерживают SD-карты объемом до 128 Гб.
3. Гаджеты с функцией записи на SD-карту стоят выше среднего.
4. Если нужно ставить несколько камер на объекте, то использовать несколько камер и настраивать архивирование на SD-карты не целесообразно.
5. SD-карта ставиться во внутрь под корпус, что сопровождается неудобством при изъятии.

Установка под крышку корпуса реализована, чтобы не дать потенциальному злоумышленнику получить доступ к архиву видео. Чтобы не мучатся с изъятием самому, рекомендуется приобретать девайсы с возможностью удаленного доступа к архиву на SD-карте.

Настройка

Так как в комплект устройства не входит SD-карта, ее нужно установить:

1. Снимите защитную крышку и выкрутите несколько шурупов фиксации начинки устройства в корпусе.
2. Установите SD-карту и закрутите все элементы в исходное состояние.
3. Подключите камеру к компьютеру через LAN-кабель и переключитесь на домашнюю Wi-Fi сеть.
4. В разделе «Локальные настройки» уже прописан путь, куда будут архивироваться видео.
5. В разделе «Сеть» выберите протокол, по которому будет осуществляться доступ к SD-карте. Например FTP.
6. Далее на компьютере скачивайте клиент-FTP, вводите IP камеры, порт 2121, логин и пароль, выставленный вами в этом разделе.
7. Готово, доступ реализован.

Подключение IP камер видеонаблюдения с PoE

Для монтажа и установки IP камер, кроме материалов указанных в начале статьи, вам понадобятся немного другие комплектующие:

4-х парный кабель UTP вместо КВК-П

IP камеры с функцией PoE для уличной установки

Функция PoE позволяет передавать и сигнал и питание, по одному и тому же кабелю, через один разъем.

сетевой видеорегистратор

PoE коммутатор

Он необходим для подключения от одного видеорегистратора сразу нескольких камер.

коннекторы RJ-45, вместо разъемов BNC-F

Проверьте заранее, чтобы все компоненты были совместимы между собой.Монтаж силовой части слаботочного щита с автоматическим выключателем, розетками и разрядником осуществляется аналогично вышеизложенному.

Отличия идут в подключениях видеорегистратора и кабелей. Во-первых, закрепляете на din-рейке блоки питания PoE коммутатора и сетевого регистратора. Их вилки подключаете через ИБП.

Теперь в гофротрубе прокладываете 4-х парный кабель UTP Cat5E от слаботочного шкафа до мест установки IP камер.

Возле камер монтируете распредкоробки. Зачищаете кабель от изоляции на 2-3см.

Все пары нужно распрямить и выставить по порядку, согласно схемы стандарта EIA/TIA 568B. Цвета считаются слева-направо.

бело-оранжевый

оранжевый

бело-зеленый

синий

бело-синий

зеленый

бело-коричневый

коричневый

Сами жилы зачищать не нужно. Вставляете их в коннектор RJ 45 и обжимаете специальным инструментом — кримпером.

В распредкоробку должно быть заведено два провода — от IP камеры и кабель со шкафа.

Соединяете в ней обжатый коннектор RJ-45 с соответствующим разъемом камеры.

Обратите внимание, что при использовании POE технологии, передача питания идет через витую пару. Подключать второй провод от камеры не нужно.. Аналогично поступаете со всеми оставшимися камерами

Аналогично поступаете со всеми оставшимися камерами.

После чего подсоединяете их к PoE коммутатору.

Осталось соединить видеорегистратор с коммутатором. Для этого берете отдельный отрезок кабеля витой пары, снимаете изоляцию с обеих сторон и монтируете коннекторы.

После чего этим отрезком соединяете через соответствующие гнезда регистратор и коммутатор.

В завершении производите настройку видеокамер, а также их подключение к роутеру и монитору. Роутер соединяете с видеорегистратором через патчкорд, а монитор посредством HDMI кабеля.

При первом включении экрана должен показаться мастер настройки.

Пройдя все его этапы вы запустите свое видеонаблюдение.

Источники — https://cable.ru, Кабель.РФ

Что ещё, кроме камеры, потребуется

Сейчас можно приобрести готовую систему видеонаблюдения, а можно собрать её самостоятельно. В первом случае вы сэкономите время, также такие варианты часто отличаются привлекательной стоимостью. Но нужно учитывать, что в такой комплект непременно должен входить согласованный приёмник.

Собрать комплектующие самостоятельно — не самая сложная задача и справиться с ней может каждый.

Для организации беспроводного видеонаблюдения понадобится следующее:

• камеры;
• канал связи;
• роутер;
• жёсткий диск, фиксированный IP-адрес с доступом в «облако», ПК или мобильное устройство.

Технику нужно подбирать в зависимости от места установки и поставленных задач, лучше всего проконсультироваться перед покупкой со специалистами.
