Как подключить светодиодную лампу вместо люминесцентной?

Как избежать ошибок при замене

Прежде чем переделывать галогенную люстру на светодиодную, необходимо узнать о распространенных ошибках и проблемах, которые могут возникнуть. Часто мастера сталкиваются трудностями на этапе изменения схемы люстры. Также не каждый мастер может правильно выбрать светодиоды. Следует учитывать их характеристики, тип держателя в люстре, цветовую температуру и размер плафона.

Сравнение разных видов ламп.

Галогенки имеют теплое свечение, поэтому следует приобрести диоды с температурой от 2700 до 3000 К. Также нужно помнить, что LED-источники на 220 В светят ярче, чем 12 Вт.

В светодиодной лампе на 220 В имеется стабилизатор переменного напряжения. Устройства на 12 В не имеют стабилизатора и не отличаются яркостью при работе на переменном токе, поэтому работают на постоянном, который регулируется драйвером. Поэтому для корректной работы придется переделывать схему.

Используем драйвер энергосберегающей лампы

Более надежна схема, когда используется драйвер из энергосберегающей лампы с минимальными переделками. В качестве примера на рисунке показана переделка энергосберегающей лампы мощностью 20Вт для питания мощного светодиода с током потребления 0.9А.

Переделка электронного балласта для светодиодных ламп в данном примере минимальна. Большая часть элементов в схеме оставлена от драйвера старой лампы. Изменениям подвергся дроссель L3 и добавлен выпрямительный мост. В старой схеме между правым выводом конденсатора С10 и катодом диода D5 была включена люминесцентная лампа.

Теперь конденсатор и диод соединены напрямую, а дроссель используется в качестве трансформатора.

Переделка дросселя заключается в намотке вторичной обмотки, с которой и будет сниматься напряжение для питания светодиода.

Не разбирая дроссель, на него нужно намотать 20 витков эмалированного провода диаметром 0.4мм. При включении напряжение холостого хода вновь выполненной обмотки должно составлять около 9.5–9.7В. После подключения моста и светодиода, амперметр, включенный в разрыв питания LED элемента, должен показывать около 830–850мА. Большее или меньшее значение требует коррекции количества витков трансформатора.

Диоды 1N4007 или аналогичные, можно использовать от другой неисправной лампы. Диоды в экономках используются с большим запасом по току и напряжению, поэтому выходят из строя крайне редко.

Работа с патроном

Патроны в светодиодных лампах бывают трёх видов. Они отличаются методами крепления к корпусу и проводам, подводящим ток. На каждой детали есть маркировка. Буква означает систему штыревого подключения, а число — расстояние между штырями, измеряющееся в миллиметрах. Для нормальной работы светодиода нужно подключить только один провод к каждому патрону. Поэтому его не нужно демонтировать, достаточно подсоединить по одному кабелю к клеммной колодке.

Обычно мастера стремятся выполнить всю работу профессионально. В этом помогают специальные клеммные колодки. Они позволяют не изолировать провода, повышают надёжность их подключения. Одна колодка даёт возможность подсоединить сразу несколько мест установки. Если нет возможности приобрести эти детали, то необходимо демонтировать патроны. Старые модели крепят к корпусу винтами. В них провода заводят в отверстия на внутренней стороне и закрепляют. В места присоединения вставляют подпружиненные втулки. Так обеспечивается фиксация лампы между двумя патронами, а также исключается влияние габаритов арматуры конструкции.

В том случае, когда в устройстве два патрона и больше, к одной свободной клемме добавляют ещё одну перемычку. Но у этой схемы есть слабая сторона: если извлечь лампу из элемента, который получает питание, то и остальные светильники погаснут. Это обусловлено тем, что к соседним патронам подходит напряжение сквозь перемычку внутри прибора. Когда провод зажмут с винтами, его дёргают и тянут, так как он может находиться не на клемме и оставаться незакреплённым.

Патроны современных производителей крепят пластиковыми или металлическими пластинами. Для их демонтажа сжимают защёлки друг к другу пинцетом, это позволяет элементу легко выйти из выемки. На одной стороне конструкции находятся плоские пружины. Для подсоединения всех патронов к кабелю, проводящему питание, их соединяют перемычками. Длина крепления зависит от расстояния между соседними элементами. Затем остаётся только смонтировать патроны обратно в светильник и подсоединить провод к колодке для подачи питания. Также подключают и элементы, расположенные на противоположной стороне.

После этого достаточно закрепить светильник на потолке, подключить питание к клеммам на колодке и заменить люминесцентную лампу на светодиодную. На всю работу в неторопливом режиме и без опыта и особых умений уйдёт не более часа.

Кол-во блоков: 18 | Общее кол-во символов: 29680
Количество использованных доноров: 6
Информация по каждому донору:

1. https://ledjournal.info/vopros-otvet/zamena-ljuminescentnyh-lamp-na-svetodiodnye.html: использовано 3 блоков из 4, кол-во символов 5886 (20%)
2. https://svetosmotr.ru/kak-peredelat-svetilnik-dnevnogo-sveta-v-svetodiodnyj/: использовано 4 блоков из 5, кол-во символов 7181 (24%)
3. https://220v.guru/elementy-elektriki/lampy/podklyuchenie-i-zamena-lyuminescentnyh-lamp-na-svetodiodnye.html: использовано 3 блоков из 6, кол-во символов 5364 (18%)
4. https://LampaGid.ru/elektrika/montazh/svetodiodnye-lampy-vmesto-lyuminescentnyh: использовано 2 блоков из 3, кол-во символов 3856 (13%)
5. https://esvetilnik.ru/articles/articles/postanovlenie-pravitelstva-o-zamene-osveshcheniya-v-byudzhetnykh-uchrezhdeniyakh-na-svetodiodnoe: использовано 4 блоков из 5, кол-во символов 4548 (15%)
6. https://www.lighteco.ru/article/7-main-reasons: использовано 2 блоков из 2, кол-во символов 2845 (10%)

Использование светодиодных лампочек взамен газоразрядным

Если пройти в любой офис или учебное заведение, то можно заметить, что везде установлены лампы дневного света – газосветные (люминесцентные). Как правило, мощность этих приборов составляет не больше 35 Вт.

Кончено, каких-то семь лет назад подобные устройства были лучшими, потому что их считали экономичными. Тем не менее, время не стоит на месте, что позволило получить долговечные LED-лампы, которые превзошли ожидания.

Постепенно пользователи переходят на более современные лампочки

Теперь во всех учреждениях начали менять устаревшие конструкции на светодиоды. К примеру, если в офисе установлен стандартный потолочный светильник, то достаточно только поменять лампочки.

Главной проблемой является необходимость замены светодиодных лампочек для люминесцентных осветительных приборов. Не стоит в этом случае выбрасывать светильник, потому что приобрести новый значительно дороже. Для этого потребуется изменение схемы подключение лампы, которую мы рассмотрим ниже.

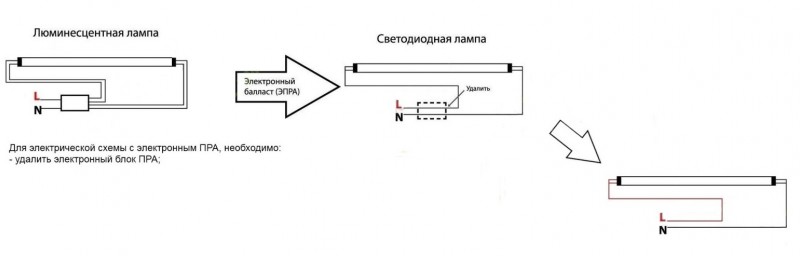

Схема подключения LED-лампы взамен газоразрядной

Здесь потребуется конструкция, которая имеет типовой размер – Т8. Ведь она предполагает возможность монтажа в светильник лампочек разной конфигурации, но одной длины. Модернизация заключается в отсоединении внутреннего наполнения, но это не требует слишком много времени.

Схема замены люминесцентных лампочек

Здесь можно заметить, что схема не представляет сложностей, в разъем дросселя фиксируется перемычка. Тем не менее, если установлено устройство защиты отключение, то оно может срабатывать, поэтому балласт рекомендуется отсоединить.

Лампы Т8 имеют четыре штыря, но для того, чтобы выполнить подключение, понадобится два.

Переделка люминесцентного светильника в светодиодный: пошаговая инструкция

Шаг первый: для начала понадобится отключить питание люминесцентного прибора. Причем рекомендуется сделать это путем отключения автоматики на распределительном щите, чтобы обезопасить себя от удара током.

Отключаем питание на распределительном щите

Шаг второй: теперь следует удалить старые лампочки. При этом необходимо открутить трубки, как перед очередной заменой.

Демонтируем старые трубки

Шаг третий: потребуется отсоединить проводку, которая отходит от стартера.

Демонтируем проводку и дроссели, потому что они не нужны в этой схеме. Снять их не трудно, потребуется открутить винты с обратной стороны

Шаг четвертый: необходимо отсоединить патроны на конструкции. Далее следует сделать перемычку из одножильного провода и вставить между полюсами на патроне конструкции.

Так будет выглядеть перемычка между контактами

Шаг пятый: далее останется закрепить провод напрямую.

Теперь патрон можно вернуть на место. Здесь на каждую лампу должен идти отдельный провод

Шаг шестой: далее останется проверить конструкцию на работоспособность, а затем закрепить штыревые лампочки.

Таким образом будет выглядеть светильник в собранном виде

Параметры для классификации

Единой общепринятой классификации видов светодиодных ламп и их характеристик пока что еще нет. Разные производители вводят свою маркировку и номенклатуру изделий. Но можно примерно классифицировать по таким параметрам:

• сфера применения;
• конструкция и световой поток;
• тип применяемых светодиодов;
• вид цоколя.

По сфере применения

Эта классификация наиболее понятная и простая. В зависимости от того, где будут применяться те или иные виды диодных ламп, зависят их параметры работы и размеры.

Источники света для офиса и дома на основе светодиодов предназначены для замены традиционных энергоемких ламп накаливания. Их размеры и форма практически идентичны тем, которые есть у ламп с нитью накала.

Прожекторы как класс ранее не существовали — очень дорого обходились комплектующие для производителя. Отдельные прожекторы конструировались на основе мощных светодиодов и были всего лишь опытными и выставочными экземплярами. С улучшением технологии производства и снижением стоимости светодиодов стало возможно производить мощные и относительно недорогие ЛЕД прожекторы.

Автомобильные источники света включают в себя довольно много разновидностей светодиодных ламп — для подсветки салона, для индикации световых сигналов (габаритов, стопов, поворотов), для подсветки номера, для фар. Их форма и размеры такие же, как и у обычных автоламп. Автомобилисты предпочитают обычным лампам различные виды диодных лампочек по нескольким причинам:

более длительный срок службы;
экономичность, что важно при выключенном двигателе — не разряжается аккумулятор;
большая яркость;
безопасность — отсутствуют при разбитии осколки стекла, так как колба таких ламп изготавливается из прозрачного пластика.

Промышленные светильники, как и уличные, оснащаются повышенной защитой от загрязнения. И их световая мощность на порядок выше бытовых, чтобы осветить значительные по размерам промышленные здания.

По конструкции и световому потоку

Существует всего три вида. Первый предназначен для общего использования. Он дает рассеянный световой поток и предназначен для освещения помещений и офисов. По своей форме такие лампочки напоминают груши (как у лампочек накаливания), «кукурузины» или свечи.

Второй тип — для получения акцентированного светового потока. Его применяют для подсветки витрин, различных небольших площадок и т. п. По конструкции напоминают светильники типа «спот» или миниатюрные прожекторы. Светильники линейного вида относятся к третьему типу. Они задуманы как замена люминесцентных источников света. По форме полностью с ними одинаковые.

По разновидности светодиодов

Первые лампочки этого типа производились с использованием индикаторных светодиодов. Сейчас их найти уже трудно, но возможно. Они воспринимаются больше как раритет для коллекций, нежели светотехническое оборудование для каждодневного использования. Их безопасность и качество излучаемого света намного ниже современных образцов.

Более мощные лампы сконструированы на диодах мощностью 1, 2 или 5 Вт. Но у них большой недостаток — это сильный нагрев при работе. Организовать эффективный отвод тепла в небольшом корпусе нет возможности. Поэтому у них сравнительно большие корпусы, что делает их применение ограниченным.

Более современная технология основана на применении СОВ диодов. Они интегрируются напрямую в плату, а это повышает надежность и увеличивает отвод тепла. Световой поток более равномерный. Сами диоды можно изготовить любой формы.

Специалисты прогнозируют в будущем широкое использование ламп на основе филаментных диодов. Их технология производства еще находится на стадии развития. Опытные экземпляры имеют световую мощность с одним филаментом до 1,3 Вт, а световой поток равномерно распространяется во всех направлениях.

По виду цоколя

Существующие типы светодиодных ламп освещения по конструкции цоколя делятся на 3 основных класса. А именно:

• резьбовой цоколь «Эдисона» (маркировка E);
• штыревой цоколь (маркировка G);
• контакты люминесцентных ламп (обозначается буквой T).

Наиболее распространен цоколь типа E. Цифры после буквы соответствуют его диаметру. У типа G цифра после буквы информирует о количестве контактов. Этот тип мало распространен, так как такие лампы нельзя подключать к сети 220 V напрямую без блока питания. Светодиодные аналоги люминесцентных ламп в своей маркировке цоколя также имеют цифру. Она обозначает расстояние между контактами в восьмых частях дюйма. Например: Т5 — это 5/8 дюйма, Т8 — 8/8 дюйма и т. д.

Как подключить ЛЕД-светильник к 220В

Основное достоинство таких светильников в сравнении с работающими от 12 Вольт в том, что их напрямую можно питать от выключателя. В результате не требуются дополнительные финансовые затраты на приобретение блока питания, а также монтаж не вызывает сложностей. Существует несколько способов установки светодиодных светильников:

• последовательное подключение;
• параллельное;
• лучевое.

Каждый используется в разных ситуациях и имеет свои достоинства и недостатки.

Последовательное

Последовательное подключение используется в том случае, если нужно сэкономить метраж кабеля, и при этом к помещению нет особых требований. Для реализации потребуется несколько двойных или тройных проводов. В одну цепь допускается установка не более шести светодиодных лампочек, в противном случае яркость будет низкой. Если один светильник выйдет из строя, придется проверять работоспособность каждого, чтобы устранить поломку.

Само подключение не должно вызывать сложностей. К первому светильнику от выключателя проводится фаза, далее от первого переключателя кабель протягивается к следующему устройству. К последнему светильнику прокладывается ноль, который идет от распределительной коробки.

Если в схеме допустить ошибку и питание с нулем перепутать местами, лампы будут под постоянным напряжением, что небезопасно.

Параллельное

Параллельное подключение более практичное и используется чаще. В процессе реализации каждый светильник будет выдавать яркость, которая заявлена производителем. Единственный недостаток, который можно выделить – повышенный расход проводника в сравнении с последовательным подключением.

Рекомендуется отдавать предпочтение кабелю ВВГ нг 2*1,5 или 3*1,5. Обозначение свидетельствует о наличии ПВХ-оболочки – качественного изоляционного материала. В маркировке отметка «нг» указывает на негорючесть модели. Если к помещению выдвинуты особые требования, иногда используют провода с дополнительной маркировкой «ls», которая означает, что при воспламенении выделяется небольшое количество дыма.

Для подключения светильника через выключатель от распределительной коробки протягивают кабель. Его поочередно соединяют с каждым светильником. После первой лампы кабель обрезается и подается к следующему, пока все устройства не будут соединены в одну общую систему.

Преимущество параллельного способа подключения в том, что даже если одна лампа выйдет из строя, цепь будет полностью работоспособной.

Лучевое

По своей природе лучевая схема относится к параллельному подключению, часто применяется для люстр. Принцип реализации заключается в прокладке кабеля к каждому осветительному прибору индивидуально. Этот способ самый трудоемкий и требует больших финансовых затрат из-за большого количества используемого провода. Для экономии кабель от распределительного щитка проводят в центр комнаты и уже оттуда к каждому светильнику. Далее к фазе и нулю подводят одножильные провода, которые прокладываются к светильникам.

Еще на этапе проектирования важно решить, как будут соединены жилы с отдельным кабелем. Если ламп немного, достаточно скрутки. С целью безопасности ее надежно обжимают пассатижами и паяльником сваривают воедино

Существует альтернатива этому способу – приобрести клеммы с определенным количеством выходов. На каждую жилу надевается разъем и лишь после провода тянутся к осветительным приборам

С целью безопасности ее надежно обжимают пассатижами и паяльником сваривают воедино. Существует альтернатива этому способу – приобрести клеммы с определенным количеством выходов. На каждую жилу надевается разъем и лишь после провода тянутся к осветительным приборам.

Схема подключения светодиодных ламп во всех случаях принципиальных отличий не имеет.

Как переделать светильник дневного света в светодиодный — 2 легких способа

Если старый советский светильник с люминесцентными лампами дневного света типа ЛБ-40, ЛБ-80 вышел из строя, или вам надоело менять в нем стартера, утилизировать сами лампы (а просто так выкидывать их в мусорку уже давно нельзя), то его с легкостью можно переделать в светодиодный.

Самое главное, что у люминесцентных и светодиодных ламп одинаковые цоколи – G13. Никакая модернизация корпуса в отличие от других видов штырьковых контактов не потребуется.

G- означает, что в качестве контактов используются штырьки

13 – это расстояние в миллиметрах между этими штырями

При этом вы получите:

экономию электроэнергии (в 2 раза)

меньшие потери (почти половина полезной энергии в люминесцентных светильниках может теряться в дросселе)

отсутствие вибрации и противного звука дребезжания от балластного дросселя

Правда, в более современных моделях, уже используется электронный балласт. В них повысился КПД (90% и более), исчез шум, но расход энергии и световой поток остались на прежнем уровне.

Например, новые модели таких ЛПО и ЛВО часто используются для потолков Armstrong. Вот примерное сравнение их эффективности:

Еще одно преимущество светодиодных – есть модели рассчитанные на напряжение питания от 85В до 265В. Для люминесцентного нужно 220В или близко к этому.

Для таких Led, даже если напряжение в сети у вас слабое или завышенное, они будут запускаться и светить без нареканий.

Светильники с электромагнитным ПРА

На что нужно обратить внимание при переделке простых люминесцентных светильников в светодиодные? Прежде всего на его конструкцию. Если у вас простой светильник старого советского образца со стартерами и обыкновенным (не электронным ПРА) дросселем, то фактически и модернизировать ничего не надо

Если у вас простой светильник старого советского образца со стартерами и обыкновенным (не электронным ПРА) дросселем, то фактически и модернизировать ничего не надо.

Просто вытаскиваете стартер, подбираете под габаритный размер новую светодиодную лампу, вставляете ее в корпус и наслаждаетесь более ярким и экономным освещением.

Дроссель же демонтировать не обязательно. У светодиодной, потребляемый ток будет в пределах 0.12А-0.16А, а у балласта рабочий ток в таких старых светильниках 0.37А-0.43А, в зависимости от мощности. Фактически он будет выполнять роль обыкновенной перемычки.

После всей переделки светильник у вас остается тот же самый. На потолке не нужно менять крепление, а сгоревшие лампы не придется более утилизировать и искать специальные контейнеры для них.

Для таких ламп не нужны отдельные драйвера и блоки питания, так как они уже идут встроенными внутри корпуса.

Главное, запомнить основную особенность – у светодиодных, два штырьковых контакта на цоколе, жестко соединены между собой.

А у люминесцентной они соединены нитью накала. Когда она раскаляется, происходит зажигание паров ртути.

В моделях с электронным ПРА нить накала не используется и промежуток между контактами пробивается импульсом высокого напряжения. Самые распространенные размеры таких трубок:

300мм (используется в настольных светильниках)

600мм (на потолок для светильников типа Armstrong)

Без демонтажа

Отказаться от демонтажа патрона – более простой способ: нет необходимости разбираться в схеме, мастерить перемычки, лезть в середину патрона и возиться с контактами. До демонтажа нужно купить несколько зажимов Wago. Уберите провода, ведущие к патрону, на расстояние 1-2 см. Заводите их в зажим Wago.

Аналогичные действия проделайте с другой стороны осветительного прибора. Остается подать в клеммник с одной стороны фазу, с другой – ноль. Если не удалось приобрести зажимы, скрутите провода под колпачок СИЗ.

Этот способ скурпулезней, но не нуждается в покупке дополнительных деталей.Алгоритм действий:

Снимаем осторожно крышки с боков светильника.
Демонтируемых патроны с изолированными контактами, расположенными внутри. Внутри патрона находятся также пружинки, которые необходимы для лучшего крепления лампы.
К патрону ведут 2 питающих провода, которые крепятся в специальных контактах без винтов защелкиванием

Прокручивайте их по и против часовой стрелки. После этого усилием достаем один из проводов.
Т.к. контакты изолированы, при демонтаже какого-то из проводов ток будет проходить только через одно гнездо. На работоспособность светильника это не повлияет, но лучше поставить перемычку и тем самым усовершенствовать прибор.
Благодаря перемычке не нужно пытаться ловить контакт путем поворота светодиодной трубки в стороны.
Сделать приспособление рекомендуется из лишних питающих проводов основного осветительного прибора, которые останутся после работы по замене ламп.
Следующий шаг – проверка наличия цепи между изолированными разъемами после установки перемычки. Аналогичные действия совершаем на другой стороне лампы.
Проследите за оставшейся частью провода питания. Он должен быть нулевым, а не фазным. Остальное убираете пассатижами.

Читать далее: Деревенский стиль в интерьере загородного дома своими руками

Замена светодиодной лампы GU5.3 или GU10

Подобный цоколь зачастую крепится стопорным кольцом. В патроне они крепятся двумя токопроводящими штырьками до щелчка (GU5.3) или поворотом на 90 градусов (GU10). Заменить их довольно просто по следующей инструкции.

1. Отключаем питание сети;
2. перед заменой проверьте мощность заменяемой лампы. Она должна соответствовать мощности перегоревшей. Если поставить более мощную лампу, то можно испортить контроллер или трансформатор, если он установлен. При установке они рассчитываются на определенный показатель мощности подключаемой нагрузки;
3. снимаем стопорное кольцо, которое расположено по диаметру корпуса. Потяните аккуратно за него, и лампочка легко выйдет из точечного светильника. Если кольцо с двумя торчащими усиками внутрь — просто сожмите их;
4. вынимайте лампочку из патрона, придерживая цоколь второй рукой, устанавливаем новую;
5. верните фиксирующее кольцо в паз.

Основные неисправности светодиодных ламп на 220 вольт

Исходя из многолетнего опыта, если не горит светодиодная лампа 220 в, то причины могут быть следующими:

1. Выход из строя светодиодов

Поскольку в светодиодной лампе все светодиоды подключены последовательно, если выходит хотя бы один из них, вся лампочка перестает светится поскольку возникает обрыв цепи. В большинстве случаев светодиоды в лампах на 220 применяются 2-х типоразмеров: SMD5050 и SMD3528.

Для устранения этой причины необходимо найти вышедший из строя светодиод и заменить его на другой, или же поставить перемычку (перемычками лучше не злоупотреблять — так как они могут увеличить ток через светодиоды в некоторых схемах).  При решении проблемы вторым способом незначительно уменьшится световой поток, однако лампочка опять станет светить.

Чтоб найти поврежденный светодиод нам понадобится источник питания с низким током (20 мА) или мультиметр.

Для этого подаем «+» на анод, а «–» на катод. Если светодиод не засветится, значит он вышел из строя. Таким образом нужно проверить каждый из светодиодов лампы. Также вышедший из строя светодиод можно определить визуально, это выглядит примерно так:

Причиной данной поломки в большинстве случаев является отсутствие какой-либо защиты светодиода.

2. Выход из строя диодного моста

В большинству случаев при таковой неисправности основная причина — заводской брак. И в таком в случае зачастую «вылетают» и светодиоды. Для решения данной проблемы необходимо заменить диодный мост (или диоды моста) и проверить все светодиоды.

Чтобы проверить диодный мост необходим мультиметр. Необходимо подать на вход моста переменное напряжение 220 В, и проверить напряжение на выходе. Если на выходе оно остается переменным, то значит диодный мост вышел из строя.

Если диодный мост собран на отдельных диодах, их можно поочередно выпаять и проверить прибором. Диод должен пропускать ток только в одном направлении. Если он вообще не пропускает ток или пропускает при подаче на катод положительной полуволны значит он вышел из строя и требует замены.

3. Плохая пайка выводных концов

В данном случае нам будет необходим мультиметр. Нужно разобраться в схеме светодиодной лампы и далее проверять все точки, начиная со входного напряжения 220 В и заканчивая выводами светодиодов. Исходя из опыта, данная проблема присуща дешевым светодиодным лампам и чтоб ее устранить достаточно паяльником дополнительно пропаять все детали и компоненты.

Конструкция светодиодов

Конструкция светодиодной лампы

Светодиодная трубка – это прозрачная колба из пластмассы, внутри которой расположен драйвер и гетинаксовая планка с вмонтированными на неё светодиодами. По этой причине установка внешнего драйвера не нужна. Подсоединяется такая лампа к стандартной сети 220 В.

Светодиодный дневной светильник оснащается цоколем типа G13. Штыри лампы соединяются между собой внутри колбы посредством медной проволоки, благодаря чему напряжение может быть подано на любой из штырьков.

Светодиодные трубки изготавливаются с длиной 600 или 1500 мм. Их мощность варьируется в пределах 9-25 Вт. Излучаемый свет может быть как тёплым, так и холодным. Светодиоды экономичнее на 60-65% в отличие от люминесцентных ламп.

Светодиоды могут обладать самой различной формой. Наиболее распространённой конструкцией является классический 5-миллиметровый корпус. Верх оснащается линзой, а нижняя часть – рефлектором. Внутри корпуса размещён кристалл, излучающий свет при прохождении сквозь него тока.

Конструкция светодиода тривиальна: он обладает двумя выходами – анодом и катодом. Параболический рефлектор из алюминия (отражатель) располагается на катоде. Внешне он схож с углублением чашеобразной формы.

Ключевой компонент светодиода – полупроводниковый монокристалл, в котором происходит p-n-переход. Сам монокристалл обладает формой кубика с размерами 0,3х0,3х0,25 мм.

Кристалл соединяется с анодом посредством позолоченной проволочной перемычки. Корпус изготавливается из полимера, он оптически прозрачный и синхронно является фокусирующей линзой. Совместно с рефлектором они устанавливают угол излучения светодиода и направленность светового потока.

Схемы подключения

Основных схем подключения светодиодных ламп две: №1 – на AC 220V; №2 – на AC 110V.

Схема №1

Данный вариант предполагает питание ламп от стандартной сети на 220 В 50 Гц. В таком случае необходимо удалить из светильника все компоненты пускорегулирующего устройства.

Порядок действий:

• обесточивание сети;
• извлечение люминесцентных ламп;
• удаление старой электронной схемы: извлечение ПРА, удаление стартера и балласта, отключение конденсатора;
• установка светодиодных ламп;
• подключение к сети.

Данная схема является самой простой и требует минимум времени для переделки.

Схема №2

Такая вариация подразумевает, что в светильнике останется электронный балласт. Удалению подлежит только стартер. При этом питание светодиодных ламп будет равно 110 В.

Алгоритм действий следующий:

• обесточивание сети;
• извлечение люминесцентных ламп;
• удаление стартера;
• установка светодиодных ламп;
• в завершение подаётся питание.

Данная схема является менее популярной, так как при ней энергопотребление ламп будет выше, нежели при первом варианте. Соответственно и эффект экономии будет не таким заметным.

Инструкция по замене люминесцентных трубок

При выполнении замены люминесцентных трубок на светодиодные устройства, работы могут быть выполнены двумя способами, это: установка светодиодных источников света, оснащенных аналогичными контактами (G13) и одинаковых геометрических размеров или установка в корпус светильника светодиодных плат с линзами.

Работы осуществляются в одинаковой последовательности, но с некоторыми различиями в характере их выполнения.

Реконструкция выполняется в следующей последовательности:

• Пред началом работ светильник выключается, для этого недостаточно просто отключить выключатель, а требуется отключение питания всей групповой линии в осветительном щитке (автоматический выключатель);
• Работы выполняются с использованием исправного инструмента, а при выполнении работ на высоте – исправных лестниц-стремянок или монтажных лесов.
• Персонал, выполняющий работы должен быть одет в спецодежду и иметь индивидуальные средства защиты: перчатки, каски, монтажные пояса — при работе на высоте.
• При отключении групповой линии, на автоматический выключатель вывешивается запрещающий плакат «Не включать, работают люди».
• После выполнения подготовительных работ выполняется удаление люминесцентных ламп и стартеров из корпуса светильника. Лампы передаются ответственному лицу для дальнейшей утилизации.
• Выполняется пере подключение контактного соединения, исключающего использование дросселя, установленного в светильник. Гнезда соединения подключаются непосредственно к клеммной колодке, на которую подается питание групповой линии.
• При установке светодиодной лампы трубчатого вида, выполняется ее монтаж посредством штырькового соединения. Штырьки вставляются в разъем, после чего лампа поворачивается вокруг своей оси до момента, когда штырьки войдут в гнезда контактного соединения. Проверяется работоспособность светильника.
• При установке платы с линзами, они также подключаются к клеммной колодке. Их крепление, в корпусе светильника, осуществляется с использованием магнитов, идущих в комплекте поставки с платами, или при помощи саморезов, которые крепят платы через отверстия, предусмотренные в их корпусе. После установки и подключения, выполняется проверка работоспособности.
• После завершения работ выполняется уборка помещения и убираются запрещающие плакаты.

Переделка светильника с электронным ПРА

В современных люминесцентных светильниках пускорегулирующая аппаратура является электронной. С другой стороны, внутри нет стартера. При таком раскладе придется вносить в электрическую схему более существенные изменения.

Как выглядит современный люминесцентный осветительный прибор до преобразования в светильник на светодиодах:

• дроссель;
• провода;
• колодки-патроны в двух боковых частях корпуса.

Электронный балласт для ламп дневного света

И вот первое отличие: следует незамедлительно удалить дроссель, что облегчит вес конструкции в целом. При помощи отвертки или пассатижей открутите все крепления, удалите питающую проводку. К концам трубки следует подвести источник тока напряжением 220 В: один конец — фаза, другой — «ноль».

Одной из особенностей светодиода является жесткое соединение штырьков на цоколе, в то время как люминесцентные трубки для соединения используют стандартную нить накала, разжигающую ртутные пары.

Однако современные приборы с электронной пускорегулирующей аппаратурой лишены нити накала, а между двумя контактами формируется импульс напряжением. Подать 220 В между жесткосоединенными контактами трудно. Чтобы гарантировать, что подача будет корректной, воспользуйтесь мультиметром. Выберите на нем режим замера сопротивления, затем коснитесь обоих контактов, чтобы получить нужное значение. Итоговая величина должна быть равна или максимально приближена к «0».

Схема подключения ЭПРА

Между выводами LED-светильников есть нить накала с определенным сопротивлением. Когда будет подано напряжение, она начинает накаляться, а лампа — светить. Впоследствии при подключении светодиодной лампы используйте один из двух методов:

• без демонтажа патронов;
• с демонтажем и установкой перемычек между выводами.

Что нужно переделать?

Внимательно посмотрев на схемы, даже неопытному электрику станет понятно, как подключить светодиодную лампу вместо люминесцентной. В светильнике с ПРА нужно выполнить следующие действия:

1. Отключить защитный автомат и убедиться в отсутствии напряжения.
2. Снять защитную крышку, получив доступ к элементам схемы.
3. Из электрической цепи исключить конденсатор, дроссель, стартер.
4. Отделить провода, идущие к клеммам патронов и подключить их напрямую к фазному и нулевому проводу.
5. Остальные провода можно удалить или заизолировать.
6. Вставить лампу Т8 G13 со светодиодами и произвести пробное включение.

Переделать люминесцентный светильник с электронным балластом ещё проще. Для этого достаточно выпаять или перекусить кусачками провода, идущие к балласту и выходящие из него. Затем фазовый и нулевой провод соединить с проводами левого и правого патронов светильника. Место соединения заизолировать, вставить LED-лампу и подать напряжение питания.

Намного проще выполнить установку и подключение светодиодной лампы Т8 в фирменных светильниках Philips. Нидерландская компания максимально упростила задачу своим потребителям. Чтобы установить светодиодную лампу длиной 600 мм, 900 мм, 1200 мм или 1500 мм, нужно будет выкрутить стартер, а на его место вкрутить заглушку, которая поставляется в комплекте. Разбирать корпус светильника и демонтировать дроссель в этом случае не нужно.

При выборе светодиодной лампы Т8 G13 стоит обращать внимание на исполнение цоколя. Он может быть поворотным или иметь жёсткое соединение с корпусом. Наиболее универсальными принято считать модели с поворотным цоколем

Их можно вкрутить в любой переделанный светильник, как с вертикальными, так и с горизонтальными прорезями в патроне. А ещё, регулируя угол наклона лампы, можно изменить направление светового потока

Наиболее универсальными принято считать модели с поворотным цоколем. Их можно вкрутить в любой переделанный светильник, как с вертикальными, так и с горизонтальными прорезями в патроне. А ещё, регулируя угол наклона лампы, можно изменить направление светового потока.
