Как заменить подшипник на стиральной машине indesit

Разбор машины

Рассмотрим последовательность разборки стиральной машины Zanussi с фронтальной загрузкой. Перед началом любых ремонтных работ с электротехникой надо убедиться в том, что она отключена от электросети. А также необходимо перекрыть воду и отсоединить шланг, подающий воду в стиральную машину, а вместе с ним и сливной шланг.

Теперь после отключения всех коммуникаций можно приступать к процессу разборки. Если вы не имеете достаточного опыта в сфере ремонта бытовой техники, но все же желаете выполнить ремонт своими руками, во время разбора устройства воспользуйтесь фото- и видеофиксацией всех соединений контактов для облегчения процесса обратной сборки.

Первым делом нужно снять верхнюю крышку. Для этого нужно открутить 2 винта на задней панели стиральной машины.

Следующим шагом нужно открутить 2 либо 4 винта на верхней части, 2 винта на боковых сторонах в нижней части и 2 винта сзади внизу. После откручивания всех креплений задняя крышка снимается назад. Как только вы уберете заднюю крышку агрегата, в открытом доступе окажутся почти все необходимые органы управления, а именно:

• двигатель;
• ТЭН (нагревательный элемент устройства);
• приводной ремень;
• шланг на слив воды;
• амортизаторы.

Теперь приступаем к снятию навесного оборудования. Для снятия двигателя нам потребуется демонтировать приводной ремень, затем отсоединить штекер с проводами питания от него.

Далее снимаем амортизаторы. Для этого нужно достать специальные фиксаторы, которыми указанные запчасти прикреплены непосредственно к баку. Снимаются они несложно – нужно лишь зажать защелку с одной стороны и вытянуть фиксатор в противоположную сторону. Для облегчения работы можно воспользоваться пассатижами или плоскогубцами. От бака амортизаторы можно не откручивать.

Следующим этапом нужно отсоединить сливной и заливной патрубки. Они крепятся к бачку при помощи крепких металлических хомутов. Ослабив эти элементы, аккуратно снимаем резиновые патрубки.

Пришло время снять манжету на передней панели. Для этого нужно расстегнуть хомут. Для этой цели хорошо подойдет плоская отвертка.

Теперь можно приступать к демонтажу самого бака – в нем и находятся подшипники, которые мы хотим заменить. После демонтажа всего навесного оборудования и отсоединения амортизатора он остался висеть на 2-х пружинах.

Рассмотрим последовательность разборки стиральной машины с вертикальной загрузкой белья. В таких устройствах некоторые ремонтные работы выполнять намного удобнее в связи с легким доступом к некоторым узлам.

Перед началом ремонтных работ с машинкой описываемого типа необходимо отключить все коммуникации от нее. Главное – отключить машинку из питания электросети.

Для дальнейшей разборки можно сразу демонтировать двигатель. Эта процедура происходит так же, как и в моделях с фронтальной загрузкой. После снятия ремня снимаем клемму, откручиваем болты крепления и сдвигаем двигатель вперед.

Теперь нужно открыть верхнюю крышку и снять дозатор порошка. Он крепится на защелки. Далее нужно снять крышку. Оттянув резиновый уплотнитель. Под указанным элементов можно найти несколько саморезов, которые необходимо выкрутить, чтобы снять пластиковую панель. Открутив все винты по периметру, верхнюю часть можно снять, потянув вверх. После этого мы получим доступ к механизму блокировки люка и уплотнительной манжете.

Сняв верхнюю часть машинки, мы получаем доступ к панели управления, которую нужно демонтировать для дальнейшей разборки. Отсоединяем клеммы, и снимаем панель.

Далее нужно открутить амортизаторы и снять все противовесы с бака, чтобы достать его из корпуса. Он останется висеть на 4-х пружинах.

Замена подшипника

Чтобы удалить старые подшипники, понадобится съемное устройство. В случае его отсутствия можно использовать металлический стержень и молоток. Если до этого вы ни разу не выполняли подобную операцию, лучше прибегнуть к услугам мастера.

В СМ Ariston модели AVL 109 установлены подшипники 6205 и 6204, а также сальник с юбкой 65 x 30 x 52 x 10 мм. Эта маркировка расшифровывается следующим образом:

• 65 – диаметр юбки, выраженный в мм;
• 30 – внутренний диаметр;
• 52 – наружный диаметр;
• 10 – толщина, также в мм.

Два подшипника и сальник, установленные в крестовине Ariston AVL 109

Если решили осуществить замену подшипников своими руками, нужно выполнить следующую последовательность действий.

Металлическим стержнем и молотком нужно выбить старые подшипники. Крестовину необходимо расположить на упорах, чтобы под подшипниками было свободное пространство. Операцию нужно произвести с предельной аккуратностью.

Удаление отработавших подшипников из крестовины

Для установки нового подшипника нужно взять молоток и очень аккуратно усаживать его в посадочное гнездо, постукивая по краям внешней обоймы подшипника и медленно перемещаясь по кругу. Затем, когда он почти полностью войдет в гнездо, следует положить сверху старый подшипник, используя его как направляющую, и, постукивая молотком, полностью посадить новую деталь в гнездо.

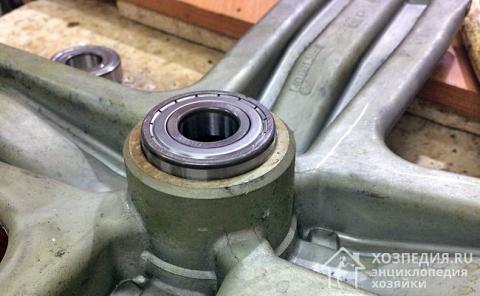

Новый подшипник, частично усаженный в посадочное гнездо

Перед тем как поставить крестовину обратно, требуется зачистить «нулевой» наждачной бумагой и тряпкой вал барабана, а также переднюю поверхность бака – в том месте, где сальник будет соприкасаться с баком. Нужно также смазать поверхность сальника. Для этого можно использовать смазку с молибденом.

Вал и место соприкосновения сальника с баком

Крестовину необходимо аккуратно установить на вал. Для этого следует использовать молоток, аккуратно постукивая им по краям крестовины.

Сборка производится в обратной последовательности.

Как видно, при определенных навыках можно самостоятельно отремонтировать свою стиральную машину. При работе с другими моделями возможны отклонения от вышеописанной последовательности работ, но основные этапы мы описали.

Извлечение бака из машины Самсунг

Собрав все необходимые инструменты, можно начинать разбираться, как заменить подшипник в стиральной машине Самсунг.

Подготовьте удобное место, в котором вы будете разбирать машинку – в ванной его может быть недостаточно, поэтому, если есть возможность, перенесите технику в мастерскую или в гараж.

Далее вам нужно снять «лишние» детали, мешающие демонтировать бак. Разбирать нужно последовательно, чтобы не потерять запчасти и крепления, поэтому внимательно сортируйте и раскладывайте все, что снимете с машины.

Разбирайте корпус СМ по такой схеме:

1. Демонтируйте верхнюю панель. Чтобы сделать это, открутите два крепежа, расположенные по углам на задней стенке. Потом обеими руками возьмите крышку и потяните к себе, а затем вверх. Сняв панель, отставьте ее, чтобы не мешала.
2. Снимите приемник стиральных средств. Это проще простого:

• вытащите лоток до максимума;
• прижмите клапан, расположенный посередине;
• второй рукой слегка приподнимите лоток и тяните к себе;
• если вы все сделали правильно, приемник соскочит.

1. Сняв приемник порошка, открутите шланги, которые подают в него воду, а также патрубок, по которому растворенный порошок заливается в бак. Хомуты разожмите, используя плоскогубцы.
2. Вверху стиралки вы увидите противовес. Он похож на большой кирпич или камень. Подберите подходящую головку, чтобы открутить крепежи.

1. Далее потребуется демонтаж резинки уплотнителя.

Снять резиновую манжету на стиральной машине Самсунг несложно:

• Открутите два болта, которые удерживают блокиратор люка.
• Снимите датчик – это нужно для того, чтобы не порвать проводку при снятии манжеты.
• С помощью тонкой отвертки подденьте проволочный хомут.
• Ведите отвертку под хомутом, пока не наткнетесь на крепеж. Ваша задача – ослабить его.
• Ослабьте болт и снимите хомут.
• Засунув пальцы под манжету, потяните ее к себе.

Можете не доставать уплотнитель полностью. Смысл в том, чтобы он не препятствовал снятию фронтальной панели.

Далее уложите машинку на бок, чтобы получить доступ ко дну СМА. Снимите дно, открутив 4 болта, удерживающие крышку. Отложите ее.

Приступайте к электронике:

Найдите двигатель и сливной насос. Снимите всю проводку, подсоединенную к этим деталям. Если есть такая возможность, запишите процесс разборки на видео, чтобы потом не перепутать все провода. Если это неудобно, то промаркируйте все, используя маркер.

Теперь нужно снять стойки – замена подшипника стиральной машины Samsung с ними невозможна. Концы стоек прикрепляются к баку четырьмя болтами, с другой стороны стойки прикручены к корпусу машинки.

Внизу ничего, кроме мотора, больше не снимайте. Помпа вам также не помешает – достаточно только будет снять патрубки, идущие к ней.

Оставьте стиралку в горизонтальном положении – так вам будет удобнее снимать клапан залива воды вместе с идущими к нему трубками и датчиками.

Снимите провод, соединенный с датчиком клапана, после чего открутите крепления, которые его удерживают. Снимите клапан, отложите. В конце снимите 4 пружины, на которых висит бак.

Снятие крышек

Теперь осталось всего ничего, чтобы пробраться к баку, – нужно снять только стенку и переднюю крышку. Панель управления держится на 5 болтах. Открутив их, вы легко ее снимите.

Переднюю стенку удерживает около десятка крепежей. Найдите их все и открутите. Снимите крышку и отложите. Кстати, под фронтальной крышкой есть еще один противовес меньшего размера, чем основной. Возьмите торцевой ключ и открутите его.

Теперь все, что ранее вам мешало достать бак, устранено. Можете доставать движок и бак

Важно при этом не повредить проводку и другие уязвимые компоненты, чтобы не добавить себе работы

1. Переверните бак.
2. Снимите ремень со шкива.
3. Шестигранником открутите шкив. Если крепеж шкива идет туго, капните немного WD-40, чтобы не сорвать болт.

Вы справились с рутинной работой и разобрали практически всю машинку. Теперь, вы можете разобрать бак, чтобы вживую увидеть, какие подшипники стоят в вашей стиральной машине Самсунг, и убедиться в том, что их нужно поменять.

Фото процесса замены подшипников своими руками

Также рекомендуем просмотреть:

• Замена масла в двигателе своими руками
• Регулятор оборотов своими руками
• Ремонт двигателя своими руками
• Бампер своими руками
• Покраска авто своими руками
• Полировка автомобиля своими руками
• Полировка фар своими руками
• Замена порогов своими руками
• Регулировка карбюратора своими руками
• Как заменить свечи
• Багажник своими руками
• Замена лобового стекла своими руками
• Химчистка салона своими руками
• Ремонт кузова своими руками
• Камера заднего вида своими руками
• Промывка форсунок своими руками
• Прицеп своими руками
• Замена сцепления своими руками
• Ремонт стартера своими руками
• Ремонт АКПП своими руками
• Регулировка фар своими руками
• Минитрактор своими руками
• Ремонт рулевой рейки своими руками
• Шумоизоляция автомобиля своими руками
• Тюнинг ваза своими руками
• Ремонт генератора своими руками

Необходимые инструменты

При большинстве поломок подшипника возникает необходимость его замены вместе с сальником. Для проведения комплексной замены нужно подготовить набор инструментов, без которых невозможно правильно выполнить процедуру.

Пассатижи

С помощью пассатижей удобно откручивать внутренние крепежные элементы. Чтобы получить доступ к подшипнику, придется снять несколько механизмов, поэтому обойтись без плоскогубцев не удастся.

Рожковые ключи различных размеров

Рожковые гаечные ключи обладают U-образным рабочим основанием и подходят для откручивания шестигранных фиксаторов. Ключи охватывают 2 или 3 стороны крепежа. Для замены подшипника нужно подготовить несколько разновидностей рожковых ключей, включая следующие:

1. Двухсторонние ключи, которые имеют 2 рабочие области, отличающиеся диаметром. При помощи данных ключей можно устанавливать и снимать крепежи разных размеров.
2. Односторонние рожковые ключи ударного типа, которые помогают снимать старые крепления с проржавевшей резьбой. Для демонтажа нужно приложить к ключу ударную силу молотка.
3. Ключи с выпуклой рабочей поверхностью, используемые для крепежей со смятыми гранями.
4. Рожковые ключи с разными углами между осью и головкой. Стандартный показатель составляет 15 градусов, но также имеются ключи с углом 30-70 градусов. Чем больше угол, тем проще использовать инструмент в условиях ограниченного пространства, поскольку приходится реже его перекидывать.

Молоток

Воздействие молотка требуется для демонтажа креплений, которые по причине продолжительной эксплуатации машинки и контакта с влагой покрылись ржавчиной. Молоток позволяет создать достаточную ударную силу, чтобы открутить фиксаторы.

Стержень из металла с диаметром карандаша или тупое зубило

С помощью зубила можно пробить отверстие в металлических деталях либо отделить застрявшие компоненты от поверхности. Внешне зубило представляет собой металлический стержень, на окончании которого находится рабочая часть в форме наточенного острия.

Крестовая и шлицевая отвертки

Несколько разновидностей отверток применяются для откручивания болтов, удерживающих внутренние компоненты. В зависимости от конструктивных особенностей стиральной машинки могут потребоваться отвертки разных размеров.

Коротко о расценках

Когда вы поняли, что менять подшипники — это неизбежно, то не стоит отчаиваться, даже в том случае, что самостоятельно вы это сделать не в состоянии. В сервисных компаниях такой ремонт обойдется вам не так уж и дорого:

• для машин с фронтальной загрузкой — 1—2 тысячи рублей;
• для вертикальной — 1500 р.;
• замена в полубаке — от 2 тыс. рублей.

Цены по регионам могут отличаться, но ненамного, точные расценки можно узнать в сервисных центрах вашего города.

Если же поломка подшипников приведет к подтеканию воды, то может перегореть нагревательный элемент, тогда стоимость ремонта возрастает. Худший вариант — сгорит система электроники, тогда покупка новой машинки неизбежна, старая сгодится только для разборки на запчасти.

Нюансы выполнения работ на машинах разных производителей

Для ремонта некоторых моделей отдельных производителей необходимо знать о нюансах, обусловленных конструкцией этих агрегатов

Многие из них имеют разную конструкцию бака, а, следовательно, добраться до него можно будет совершенно по-разному. Рассмотрим коротко особенности замены подшипников у стиральных машин таких брендов, как «Indesit» и «LG», «Samsung» и «Atlant».

«Indesit» (Италия)

Если модель нового образца, приготовьтесь к тому, что бак может быть неразборным

Разборка таких конструкций потребует определённых знаний и опыта. Следовательно, изменится и порядок проведения работ. В этом случае лучше обращаться в сервисные центры. Кроме этого, у некоторых моделей винты крепления шкива могут быть с левой резьбой (W 84 TX), что необходимо учитывать. Иногда причиной поломки может быть повреждение латунной втулки крестовины барабана. Поэтому придётся прибрести и этот дополнительный расходный материал.

Также у моделей данного бренда предусматривается двойное крепление оси барабана, что является определённым нюансом, о котором следует помнить

Очень важно отключить датчик самопозиционирования, который есть у многих современных моделей стиральных машин «Индезит». В противном случае это может отразиться на работе автоматических программ стирки

«LG» (Южная Корея)

У стиральных машин этой марки чаще всего бак имеет фронтальное расположение, и его легко снять после откручивания передней стенки прибора

Модели этой марки обладают более просторным баком для загрузки, следовательно, процесс сборки-разборки потребует некоторой физической силы. И аккуратности

Здесь особое внимание следует обратить на узел крепления электрического двигателя

Он несколько отличается от других приборов и требует особой осторожности

«Samsung» (Южная Корея)

Конструкция машины этого типа также в большинстве своём предполагает фронтальный демонтаж барабана

Единственная сложность при выполнении работ со стиральными машинами марки «Samsung» может возникнуть с некоторой хрупкостью системы крепления подшипника. Вынимать сальник следует очень аккуратно. Также рекомендуется обработать места «посадки» специальной смазкой. Ещё одной особенностью данного бренда является использование на одном валу двух подшипников разных размеров. При этом больший выбивается снаружи в сторону бака, а меньший − изнутри его.

Особое внимание стоит также обратить на вариант крепления корпуса барабана. Он осуществляется не шурупами, а специальными защёлками

Поэтому вал вместе с барабаном необходимо выбивать при помощи деревянной киянки или специальной направляющей.

«Atlant» (Белоруссия)

В машинках этого белорусского производителя, по аналогии с советскими образцами, бак извлекается с задней стороны. Легко демонтируется и разбирается. Поэтому если вы решили разобрать её до винтика, собрать будет не очень сложно

Все этапы просты и не требуют особых знаний и сноровки. Детали легко крепятся и выдерживают нагрузки. Однако стоит использовать дополнительные герметики, что обеспечит дополнительную защиту от протекания.

Действия при замене своими руками подшипника стиральной машины с фронтальной загрузкой

Как уже было написано выше, замена подшипника − это достаточно сложная задача, для выполнения которой необходимо разобрать стиральную машину. Для этого понадобятся следующие инструменты:

• молоток;
• резиновая (пластиковая) киянка;
• пассатижи;
• набор отвёрток;
• набор гаечных ключей;
• газовый ключ.

Кроме этого, необходимо иметь силиконовый герметик, аэрозоль WD-40, а также подшипники соответствующего размера и сальники, а также литол или иной вид подобной смазки.

К сведению! Если пользователь выполняет подобную работу впервые, то чтобы облегчить процесс сборки и не ошибиться, можно воспользоваться смартфоном и заснять все виды подключения различных узлов и электрических соединений до начала процесса разборки.

Работы по замене подшипника на разных моделях стиральных машин могут несколько различаться, но, тем не менее, основные этапы выполняются в следующей последовательности:

Иллюстрация	Описание действия
	Откручивается задняя крышка.
	Снимается ремень привода вала барабана.
	Заклинивается вращение барабана, для этого используется отвёртка или иной прочный инструмент.
	Откручивается гайка, фиксирующая шкив, и он снимается.
	Отсоединяются провода с ТЭНов и прочих элементов электрической схемы.
	Откручиваются элементы крепления барабана к корпусу машины и электрический двигатель.
	Откручивается и снимается верхняя крышка стиральной машины.
	Отсоединяются конструктивные элементы, расположенные в верхней части корпуса, не позволяющие извлечь барабан.
	Барабан извлекается из корпуса машины.
	При помощи отвёртки извлекается сальник.
	Используя молоток и керн, сначала выбивается внутренний подшипник.
	Затем аналогичным образом извлекается наружный подшипник.
	Посадочное место очищается от грязи, и новый подшипник запрессовывается при помощи киянки или деревянной подкладки и молотка.

Для того чтобы выбить подшипник, можно использовать керн и молоток, как в выше рассмотренном случае, или специальные съёмники, если таковые есть в наличии.

Важно! При выбивании подшипника необходимо наносить удары по всей его окружности, в противном случае подшипник может пойти криво, и его заклинит, что приведёт к лишним проблемам, связанным с его извлечением.

Для облегчения установки нового подшипника в посадочное место его можно смазать солидолом или другим видом густой смазки. При установке подшипника, расположенного внутри корпуса барабана, можно использовать рукоятку молотка или специально изготовленную из дерева заготовку, соответствующую диаметру посадочного места. Аэрозоль WD-40 потребуется в том случае, если какие-либо элементы крепления не будут откручиваться, то их следует обработать этим препаратом. Сборка стиральной машины осуществляется в обратной последовательности по отношению к тому, как велась её разборка. После завершения проверяется работоспособность отремонтированного бытового прибора.

Как смазать подшипник без разборки?

Иногда при появлении посторонних несильных шумов для их устранения бывает достаточно смазать подшипники стиральной машины. Конечно, и в таком вопросе существуют свои тонкости.

Первый смазочный материал, которая обычно приходит на ум пользователю, – густая смазка «Литол». Специалисты однозначно рекомендуют воздержаться от ее применения. Хотя эффект, безусловно, будет заметен, однако в случае воздействия воды «Литол» теряет свои свойства и может пропустить воду внутрь подшипника, что только ускорит его разрушение.

Для смазки подшипников и сальника стиральных машин рекомендуются специальные средства, имеющие выраженные водозащитные свойства.

• Amplifon – разработанная в Италии водостойкая смазка, является прекрасной альтернативой «Литолу».
• Компания Indesit выпускает средство Anderoll, которое имеет водоотталкивающий эффект.
• Не менее эффективна смазка Staburags NBU 12. Одним из ее достоинств можно считать высокую устойчивость к агрессивным средам – в случае стиральной машины таковыми являются растворы моющих средств.
• Силиконовая смазка Silicon-Fett отличается высокой устойчивостью к перепадам температур и имеет высочайшие водоотталкивающие свойства.

Если вы решили смазывать подшипниковый узел стиральной машины своими руками, надо помнить, что для подшипников и сальника необходимо подготовить разную смазку. Следует также быть готовым к практически полному разбору стиральной машины, добраться до подшипников иным способом, увы, невозможно.

Единственным отличием смазки от полной замены может быть отсутствие необходимости выбивать подшипники. Смазывать необходимо, набивая смазку во все свободные участки, – часть ее обязательно проникнет внутрь подшипника. Особенно удобно это делать при помощи шприца.

Как поменять подшипник на колесе самоката

• Первым шагом к снятию подшипников с колеса вашего профессионального самоката является использование специального Т-образного ключа (например Allen T-handle) для выталкивания прокладок, закрывающих ролики/шарики от загрязнения и попадания мусора, чтобы добраться до края проставки, в которой и зафиксирован шарикоподшипник.
• Как только вы сможете увидеть край фиксационного цилиндра, в котором закреплено основное кольцо, то легко сможете использовать распорку, чтобы вытащить один или несколько подшипников из втулки.
• Положите демонтированную деталь на ровную поверхность с одной стороны, а другим краем расположите на небольшой возвышенности в 3-5 см. Другой край можно опереть о небольшой деревянный брус. Главное, чтобы колесо не лежало в горизонтальной плоскости, а располагалось под небольшим углом относительно поверхности.
• Вставьте специальный ключ с T-образной ручкой, наконечник которого должен быть соразмерен с болтом оси, в отверстие шарикоподшипника, чтобы он зацепился за прокладку.

Затем зафиксируйте шестигранную головку на держателе, который в последствии должен вытолкнуть подшипник колеса скутера. Приложите усилие (собственным весом) и выдавите зафиксированную на ключе деталь. Вместе с ней должна вылететь и прокладка.

Если с ключом вынуть подшипник не получается, тогда берем болт, проводим его в отверстие, и фиксируем, зажимая подшипник между двумя шайбами. Теперь берем молоток и выбиваем деталь.

Как определить, что подшипники пора менять?

Сломанный подшипник в барабане − довольно распространенная проблема. Это связано с тем, что деталь подвергается сильной нагрузке во время перехода на любой режим работы стиральной машины, что и приводит к быстрому окончанию срока эксплуатации. Определить поломку подшипникового узла получается далеко не сразу. Чаще всего проблема становится очевидной, когда техника просто перестает работать.

На самом деле, определить, исправно ли работают подшипники, довольно просто, для этого нужно:

Прислушайтесь к работе техники

Первым сигналом износа является необычный звук, который появляется во время работы, особенно отчетливо он слышен, когда начинается отжим, так как обороты двигателя становятся быстрее
Агрегат может начать внезапно шуметь, поэтому так важно сразу обратить внимание на наличие характерного звука. Самостоятельно он не пройдет, и с каждым запуском техника будет более явственно скрипеть, особенно при использовании других режимов
Если ничего не предпринять, подшипник в итоге полностью выйдет из строя, а барабан просто заклинит

Правда, гораздо раньше сломается резиновый сальник, из-за чего подшипник, а затем и пол могут быть заполнены водой.
При работе техники ощущается сильная вибрация. Со временем к характерному звуку добавится вибрация, опять же во время использования другого режима. Это может привести к перемещению техники по ровному полу. Если в процессе удерживать агрегат руками, можно почувствовать сильные толчки и удары.
Перестал работать отжим. Подшипники запрессовываются на заводе, поэтому они не могут самостоятельно выйти из посадочного гнезда. Двигатель больше не получает дополнительное сопротивление от сломанного подшипника, из-за чего при включении очередного режима техника просто перестает работать, и дальнейшая эксплуатация становится невозможной.

Неустойчивый барабан. Самый простой способ распознать неисправность — это открыть дверцу и повернуть барабан вручную. Если вы слышите звук трения или барабан вращается неравномерно, то подшипник, скорее всего, нуждается в замене.
