Землянка

Общие сведения о строении Землянка

Где применяется

Охотники используют для того чтобы обогреться, оставить вещи и быть как можно менее заметными в естественных условиях.

Егеря и лесники используют для выживания в суровых условиях, защиты от дождя, снега, ветра и наблюдение за дикими животными.

Огородники и садоводы используют землянки, как погреб, для хранения своих овощей и заготовок. А если в землянку установить печку и построить ее с соблюдением всей технологии, то она будет не хуже саманного дома.

Экопоселенцы. В последнее время такой вид жилья становится очень популярным среди поклонников экологического жилья.

Вместо бревен, мха, веток они используют высоко технологичные материалы и подходы, в результате чего получают необычное, но полноценное современное жилье.

Правила обустройства

Речь пойдет о землянках простых, которые можно сделать своими руками.

Не зависимо от предназначения данного вида постройки, есть общие правила.

Советы по выбору места

Место для возведения землянки следует выбирать из соображений безопасности. Для этого идеально подходят возвышенности, которые защищают жилье от грунтовых вод и талой воды.

Холм следует выбирать с мягкой землей, без камней и больших корней.

Следует учитывать розу ветров. Так как входную дверь следует располагать с подветренной стороны, чтоб сохранить максимальное количество тепла внутри землянки.

Не следует для постройки выбирать болотистую местность или открытые площадки.

Если вы строите временное укрытие и ждете эвакуации, то постройку следует делать неподалеку от места, откуда можно оперативно падать сигнал.

Советы по технологии постройки

Крышу землянки следует выполнить в виде одного ската, который будет смотреть в одну сторону уклона холма. Это обезопасит вас от задуваний и подтоплений и сохранит тепло внутри.

Если вы строите землянку на долгий период, следует учитывать наличие важных ресурсов таких, как вода и еда.

Размеры землянок учитывают с запасом на внутреннее утепление. Причем ходьбу в полный рост данный вид постройки не предусматривает, а особенно, если вы делаете ее самостоятельно.

Большинство людей считают, что землянка – это что-то сырое, мрачное и непонятное. Но соблюдая вышеизложенные правила и технологию постройки, вы получите полноценное жилье.

Стоить отметить, что самое главное предназначение землянки в условиях леса и тайги – это выживание, а уже потом комфорт и условия. Причем шалаш или накатник не предоставит вам всех удобств.

Землянку можно сделать практически незаметной, для чего на крышу кладется дерн, который уже через неделю приживется и будет, как единое целое.

Основные преимущества перед другими временными постройками

1. Самый лучший показатель теплоизоляции. Это значит, что летом хорошо держит прохладу, а зимой сохраняет тепло.
2. Замечательные защитные функции, укрывает от порывов ветра и от разного вида осадков.
3. Если соблюсти всю технологию постройки землянки, она прослужит очень долго.
4. При применении печки потребуется немного энергоресурсов.
5. Великолепная маскировка. Постройка сливается с пейзажем дикой природы.
   Для охотников это — укрытие, которое позволяет незаметно добыть редкие трофеи.
   Для лесника — место наблюдение за дикими животными.
   Также незаметность жилища обезопасит от нежеланных гостей.

Из всего вышеизложенного можно сделать вывод, что правильно построенная землянка является простым вариантом дома, в котором полноценно можно перезимовать.

Полезные советы

Чтобы сделанная своими руками землянка простояла долго и была пригодной для жилья, необходимо соблюдать правила её возведения

Следует брать во внимание рекомендации профессионалов, которые помогут избежать различных проблем и улучшить качество работы

Полезные советы:

1. При выборе места для строительства землянки следует руководствоваться правилами безопасности. Лучшим вариантом будет возведение домика на небольшой возвышенности, которая убережёт жилище от талой и грунтовой воды.
2. На выбранном холме не должно быть много камней, а также деревьев, корни которых затруднят процесс рытья котлована.
3. Рекомендуется выбирать места, где почва максимально мягкая. В этом случае можно быстро выкопать яму нужного размера и легко вбивать деревянные колышки.
4. Вход в землянку должен располагаться с подветренной стороны, так можно будет значительно снизить потери тепла.
5. Углублённый в землю дом лучше всего строить в лесу. На открытой местности он будет плохо защищён от ветра и прочих природных явлений.
6. Специалисты рекомендуют делать односкатную крышу, которая защитит помещение от задуваний и снизит потери тепла.
7. Размер землянки должен быть таким, чтобы в ней поместилась кровать, отопительный прибор и небольшой стол. Кроме этого, должно быть место для хранения личных вещей и различных приспособлений.
8. Если такой дом строится на длительный период, нужно выбирать место, где рядом будет находиться источник питьевой воды.
9. Изначально землянка не предназначена для ходьбы в полный рост. Однако при желании можно вырыть более глубокий котлован и сделать высоту помещения более 2 м.

Землянка является лучшим вариантом для организации временного укрытия. Построить её своими руками сможет даже новичок. Для этого понадобится немного материалов и желание обучиться новому делу.

Строим землянку своими руками

По технологии строительства землянки начинать нужно с рытья котлована. Но для начала нужно выполнить разметку на выбранном участке. Разметка позволит не ошибиться с замерами и все сделать так, как указано в чертеже. Если вы запланировали вырыть прямоугольный котлован или в форме квадрата, то нужно придерживаться точных размеров. Сначала нужно вбить деревянные колышки и измерить диагональ каждой стороны. Между деревянными колышками нужно протянуть веревку. После подготовительных работ можно приступать к самому главному – нужно вырыть самостоятельно котлован.

Как вырыть котлован для строительства землянки:

1. Снимается вручную при помощи лопаты верхний слой земли – дерн.
2. Дерн нужно снимать очень аккуратно, стараясь его не повредить.
3. Складывайте дерн в отдельном месте, потому что этот природный материал будет использоваться для утепления крыши землянки.
4. Можно и в одиночку справиться с поставленной задачей, если все делать правильно. Удобнее работать штыковой лопатой, сначала взрыхляя землю, а потом совковой – чтобы выбрасывать лишнюю землю из ямы.
5. Старайтесь землю откидывать на полметра от котлована, чтобы освободить пространство для создания крыши.
6. Глубина котлована – на усмотрение. Обычно она не должна быть ниже, чем рост человека. Поэтому необходимо вырыть котлован на глубину 2 м, плюс высота пола.
7. При помощи лопаты нужно сформировать вертикальный откос и сделать пологий спуск ко входу в помещение.
8. Также придется обозначить ступени, ширина каждой ступеньки должна быть не менее, чем 30 см. Количество ступеней зависит от глубины землянки и места расположения.

Строительство современной землянки своими руками:

• чтобы землянка прослужила долгий строк, необходимо укрепить котлован деревянными брусьями (размер 50 на 50, а можно и 100 на 100);
• брусья необходимо вкопать в землю, оставить зазор между стеной и брусьями для того, чтобы уложить доски. Поэтому пространство оставьте не большое, на ширину доски;
• доски уложите плотно друг к дружке на клинья;
• посередине котлована необходимо вкопать опорные деревянные столбы. Со стороны наблюдателю покажется, что ведется строительство беседки, так как каркас строения внешне очень похож;
• и брусья по периметру, и опорные брусья должны выступать над землей на высоту 2 м 20 см;
• опоры нужно располагать на расстоянии не менее 1.5 метров, потому что на них впоследствии будет крепиться крыша. Поэтому на этом этапе строительства современной землянки, необходимо постоянно проверять опоры по уровню, чтобы они были расположены на одной линии;
• направляющие доски для прогона прибивают гвоздями.

Конструкция стропильной системы выглядит следующим образом:

Следующий этап постройки землянки своими руками – это сооружение крыши, а также внутренние работы:

• для стропил необходимо вкопать по периметру вырытой ямы опорные бревна;
• крепление – при помощи колышков, которые необходимо вбить посередине и по краю с каждой стороны бревна. Шаг – 50 см;
• укладывая стропила, нужно учитывать размеры дверной коробки;
• когда стропила будут установлены, можно приступать к обшиву каркаса досками;
• доски прибивать можно на гвозди так, чтобы они были расположены как можно плотнее друг к дружке;
• единственное, что необходимо учитывать – это то, что нижнюю доску будет проблематично закрепить, если начинать обшивку каркаса сверху. Тогда последняя доска не поместится в оставшемся проеме. Если начинать обшивку снизу, то подгонку верхней доски сделать проще;
• следующий этап после обшивки каркаса досками – это вывод вентиляции. Если вы хотите установить печку в землянке, то тогда нужно вывести 2 трубы. Подойдут трубы для канализации, диаметр от 10 см;
• укладка изоляционного материала. Если выбрали рубероид, то нужно положить материал сначала вдоль, затем поперек, а сверху на крышу насыпать дерн (который срезали при выкапывании траншеи), насыпать сухой хворост и притрусить землей. Если нет возможности сразу накрыть крышу рубероидом, то для этих целей подходит плотный полиэтилен, он создает эффект парника, а также отлично просушивает землю внутри строения;
• внутренняя отделка – обшиваем землянку вагонкой, допускается обшивка ДСП листами. Если есть возможность, то можно утеплить помещение изнутри листами пенопласта, которые нужно проложить между обшивкой: внешней и внутренней;
• что касается пола, то можно оставить земляной, а лучше всего – положить доски или листы ДСП.

«Лисья нора»

Стоит вспомнить также об

(его еще называют

). Такой дом может быть заглублен незначительно, быть полностью наземным или сочетать наземную и обвалованную части.

Подобное сооружение подходит для любой местности и любого рельефа, подстраиваясь под него, повторяя его очертания. Такие дома прекрасно взаимодействуют с окружающей средой, а земля словно накрывает их одеялом, защищая от холода и ветра.

Обвалованный дом не занимает много места, а землю рядом и на нем можно использовать под посадку земляники, малины и цветов, превратив свое жилище в настоящую цветущую клумбу.

Пожалуй, с землянкой или «лисьей норой» вам будет не страшно повышение среднегодовых температур — в таком доме можно забыть и о жаре, и о необходимости установки кондиционера. В нем будет сохраняться плюсовая температура, что снизит затраты на обогрев в зимнее время. Стены такого дома всегда дышат; из года в год он становится все прочней за счет того, что земля уплотняется, а ее верхний слой скрепляется корнями и корневищами трав. Если вы сделаете вентиляцию правильно, о сырости также можно будет забыть.

Сама местность подсказывает, что лучше возвести на участке: загрязненная территория – вперед за бутылками; холмистый рельеф – «домик хоббита» или «лисья нора»; много глинистого грунта – дом из земли… А в лесу могут пригодиться 16 оригинальных идей для домиков на дереве.

Единомышленников легко найти в Сети; помогая друг другу строить, вы наберетесь опыта и обретете новых интересных друзей. И не забывайте: всегда можно преобразить запланированный или даже уже строящийся дом с помощью оригинальных идей. Совсем не обязательно тратить миллионы на строительство — иногда всего несколько деталей из приглянувшихся проектов (например, необычная форма окон и дверей) могут вдохновить на творчество, внести что-то новое, что изменит внешний вид сооружения.

Особенности

В отличие от шалаша и палатки, лучше защищает от плохой погоды (особенно зимой) и предназначена для размещения и отдыха на длительное время.

Достоинства:

• относительная быстрота сооружения (при наличии навыка и минимального необходимого количества материала и инструментов простейшая землянка возводится за 6-12 часов);
• дешевизна строительства;
• изготавливается из простых, подручных средств (дерево, земля, камень), не нужен подвоз специальных стройматериалов;
• легче обогревается зимой, и дольше держит тепло, в отличие от палатки и шалаша (при должной теплоизоляции);
• обеспечивает больший комфорт для размещения жильцов (фактически, можно говорить о получении индивидуального постоянного койко-места для каждого);
• при отсутствии возможности построить дом, позволяет перезимовать с минимальным риском, по необходимости может быть обустроено до уровня полноценного жилища;
• хорошая пожароустойчивость.

Недостатки:

• трудоёмкость сооружения зимой и на глинисто-каменистых типах грунта, по сравнению с шалашом;
• требует больше инструмента — помимо топора и лопаты, подчас нужна кирка, лом и коловорот, пила; несколько больше материала (в отличие от шалаша) при отсутствии коловорота или буравчика, нужны гвозди (скобы) и (или) весьма желательна проволока;
• при неправильном сооружении и эксплуатации, быстро отсыревает (проникновение воды и сырость — постоянный бич подземных и заглубленных сооружений);
• немобильна, в отличие от палатки и шалашей типа «Чум» и «Типи».

Вместимость, относительный комфорт и хорошие защитные качества от холода и непогоды, а также доступность материалов (земли, дерева, кустарника, травы), сравнительная простота конструкции и лёгкость возведения делают это сооружение не потерявшим актуальность и по настоящее время. Данные качества весьма востребованы при стихийных бедствиях, техногенных катастрофах и в зоне боевых действий, особенно в осенне-весенний и зимний период.

Как построить землянку зимой?

Схема профиля временного убежища такого типа может быть сделана двух типов, имеющих свои особенности:

1. односкатная – нары расположены в один ряд с обустройством бокового прохода;
2. двускатные – имеется два или больше рядов нар, а проходы сделаны по середине или по бокам.

Если рассматривать землянку относительно пола, материалов и эксплуатации в разное время года, то можно выделить следующие виды:

1. углубленные;
2. горизонтные;
3. дощатые;
4. жердевые;
5. летние;
6. зимние.

Специалисты отмечают, что наличие углубления в постройке даст больше тепла внутри, поэтому такая разновидность чаще выбирается для обитания в зимнее время. Углубление делается до морозов и позволяет сберечь стройматериалы. Расположение подобной конструкции должно быть обязательно на возвышении, чтобы грунтовые воды проходили не менее метра до уровня пола в постройке.

В целом пол не стоит углублять более метра под землю, потому что чем больше площадь откосов земли, тем выше испарение сырого грунта. Совокупность этих факторов неминуемо приведет к высокой влажности внутри постройки.

Вокруг строения нужно оборудовать канавы открытого типа, по которым от землянки будет сливаться вода от дождя или талого снега. Вывести канавы рекомендуется в специальные колодцы-поглотители, овраги и другие низины. На входе необходим тамбур, он же сени, позволяющий сохранить теплый воздух в помещении.

Правила обустройства зимней землянки

Обязательным считается выполнение нескольких правил, позволяющих сделать землянку в холодное время года теплой, надежной и безопасной:

• расположение углубленной постройки должно быть на возвышении, что даст оптимальный сток воды от дождя или талого снега, грунтовых вод;
• обустраивая откосы из земли, нужно использовать плетень, жерди или хворост, солому или камыш;
• пол с подполом делается из жердей, обустраивая попутно вентиляционный канал. Он подогревается от печи через дымоход. Делать полы из глинобитного материала допускается только на юге в теплом климате и в горизонтных землянках;
• при обустройстве печи нужно помнить, что ее нагревательная поверхность должна быть соразмерна показателям охлаждения помещения. Для этого печь нужна большой теплоемкости, желательно выбрать боровую систему;
• землянка должна быть оборудована системой вытяжки, благодаря которой будет выводиться испорченный воздух, устраняться повышенная влажность. Для этого окно и дверь делаются друг напротив друга, а в окне обязательно обустраивается форточка. Вытяжка вырезается в коньке, ее прикрывают хворостом или хвоей. Можно сделать рядом с дымовым каналом дополнительный, вытяжной;
• дверь на входе в постройку должна открываться наружу;
• проход в помещении должен быть от 2 метров по высоте и более;
• нары в помещении отделяются от поверхности земли прослойкой воздуха не менее чем на 20 см. по длине каждая нара составляет от 2 метров и больше, а по ширине – не менее 65 см;
• обустраивая проходы, выдерживается ширина прохода в 1 метр и более.

Как утеплить землянку для зимовки?

Чтобы в холодное время года землянка оставалась теплой и комфортной, ее нужно оборудовать прослойкой из земли на 30 см.  Для этого стропила нужно связать накатников от 15 см и более, поставить друг от друга на метровом расстоянии. При вязке строил можно использовать пластины в 22-27 см, если не нашлось нужного накатника или бревна.

Крыша строения делается теплой и защищенной от воды. Для этого в перекрытиях укладывается мятая глина, поверх которой для дренажа должен находиться 5-сантиметровый слой хвороста. Иногда допустима толь, укладываемая по поверхности ската, предварительно выровненной. Утепление крыши строения требует жердей со слоями соломита или соломы, а также хвороста, полынита или камышита, покрываемых земляным слоем для тепла.

Землянка в части крыши делается как насыпь земли, сформированная как скаты для оттока воды. Чтобы сохранить поверхность грунта от размывов нужно использовать дерн. Сделать летнюю землянку проще и быстрее, но в холодное время года она не сможет обеспечить тепла и защиты человека от непогоды.

В земле

«ДороХо и боХато» (с)

Фото из Яндекс.Картинки. Подземный ввод электричества в дом

Подземное или скрытое подключение электричества – это безопасный и более эстетически привлекательный способ подключения электричества. Однако он требует бОльших денежных и временных затрат так как придется осуществлять подготовку траншеи под кабель, а также от щита на столбе кабель в идеале должен быть введен под землю в металлической трубе. Не гофре!

При данном типе подключения на участке вырывается траншея. В нее прокладывается специальный кабель. Так называемый «бронированный». Почему бронированный? Потому что у него один из слоев представляет собой металлическую ленту опоясывающую кабель по всей длине. Благодаря этому, его не перерубить лопатой, да и всякая подземная «нечисть» типа кротов его не перекусит )) Кабель может быть как алюминиевый так и медный. Для алюминиевого это марка АВБбШв, для медного — без первой буквы «А». Сечение кабеля подбирается в зависимости от мощности

Обратите внимание, что алюминиевый кабель будет бОльшего сечения чем медный на ту же мощность

Фото с Яндекс.Картинки. Общий вид бронированного кабеля АВБбШв

Сейчас чаще всего сразу укладывают медный, так как внутри дома владельцы разводку делают также медной проводкой. Алюминиевую проводку никто уже не использует. Однако можно вводить и алюминиевым кабелем, а затем через клеммник перейти на медь. Такое допустимо. Я, кстати, делал себе именно так. Потому что к дому мне подвели кабель АВБбШв ((

Спуск кабеля до земли я делал в квадратной трубе 40х40, далее в траншее кабель шел до ввода в дом, и там на распределительной коробке через клеммник уже снимались три фазы и направлялись на внутренний главный щиток.

Как построить землянку с печкой. Землянка с печкой

Чтобы правильно построить землянку с печкой, надо выбрать оптимальное расположение. Холод поступает в укрытие в основном через двери или окна. Печку располагают возле входа, чтобы хорошо сохранялось тепло внутри. Можно установить переносную железную или чугунную печь, обустроить в грунте, кирпичную или каменную. Переносная хороша тем, что с ее помощью можно не только обогревать, но и готовить еду.

Печку можно смастерить, используя подручные материалы: молочный бидон, железную бочку, металлические короба, кровельное железо. Грунтовые выполняют в самых простых, небольших землянках. Стенки грунтовых печей отделывают глиной толщиной 15-20 см или камнем, кирпичом. Наверх укладывают свод из плетня. Свод со всех сторон обрабатывают смесью глины и земли, разбавленную водой. Выполняют 2-3 слоя.

Варианты печей – земляная, печь-камин, металлическая. Земляная печь состоит из топливника, трубы, дымохода. Металлические печи имеют слабую теплоотдачу, требуют постоянной топки. Дымоход стараются вывести не через покрытие, а через боковые стенки. Обязательно необходимо заизолировать части дымохода от деревянных частей, чтобы не допустить возгорания. Если дымоход железный, обязательно делают вентиляционный канал.

Чтобы землянка быстро не остывала, необходимо хорошо заделать все щели, обязательно выполнить обвалку, обустроить регулируемую вентиляцию. При соблюдении всех этих правил внутри всегда будет тепло и сухо. Землянку с печкой можно выполнить в любом из подходящих для вас вариантов.

Процесс строительства

Строительство начинается с разметки. Для этого возьмите рулетку и отмерьте форму будущей постройки: прямоугольник, квадрат или круг. Лучше и проще строить прямоугольную землянку. Очертив периметр будущей постройки, по углам вбиваем длинные колышки, они будут маяками. По периметру снимаем слой травы и приступаем к выкапыванию ямы.Глубина ямы зависит от того, какой высоты вы хотите сделать постройку. Рекомендуется достигать уровня высоты землянки посредством выкапывания более глубокой ямы, а не сооружением высокой крыши. Как правило, глубина должна составлять порядка 1-1,5 метров. Выкопайте также ступеньки в земле, которые станут входом в землянку.Выковав яму до нужной глубины, подравняйте её стенки. Затем нужно возвести несущие брусья, которые намертво вкапываются в землю. Четыре из них должны находиться по углам, остальные будут промежуточными, дабы создать надёжную опору крыше. Чем больше площадь землянки, тем больше таких промежуточных балок должно быть. Если землянка широкая, то нужно устанавливать брёвна в центре, они будут держать крышу. Как правило, используются брёвна длиной в 2,5 м, толщина которых 150 мм.Когда несущие брусья установлены, стенки ямы можно покрыть пароизоляционным материалом. Затем стенки обкладываются поперечными брёвнами, данная стена должна быть на метр выше уровня земли. Брёвна укладываются поверх несущих брусьев. Фиксация брёвен может производиться как с помощью гвоздей, так и с помощью прочной верёвки. Когда стенки готовы, закапываем промежутки между землёй и стенками. Имеющиеся щели в брёвнах можно заделать глиной или землёй, а при желании – монтажной пеной.Продумайте, как будет выглядеть вход. Для этого можно сделать ограду по бокам, а самой дверью может выступить деревянная доска, которая крепится к каркасу при помощи навесных петель.Особо стоит коснуться сооружения крыши, от её типа и конструкции зависит длина центральных балок. Если крыша будет ровной, то высота брусьев должна быть такой же, как и боковых, если же крыша землянки будет двухскатной, то тогда данные балки должны быть на несколько сантиметров выше, в зависимости от планируемой высоты. Проще сделать ровную крышу, а вот двухскатная — лучше.

Для возведения ровной крыши также потребуется в центре установить брусья, которые будут выступать опорой для крыши, ведь сверху она будет засыпана землёй. Если же крыша двускатная, устанавливаем в центре землянки несущие балки, крепим на них продольную, а уже к ней крепятся боковые. Крышу можно сделать целиком из брусьев, а можно и соорудить каркас, который обшивается фанерой или ОСБ-плитой. Сверху оба вида крыш можно покрыть гидроизоляционным материалом. В целях экономии средств можно соорудить крышу из брёвен.Когда основные работы произведены, проверяем прочность конструкции и засыпаем её землёй. Сверху можно посеять траву, желательно такую же, что и рядом, дабы ваша землянка не выделялась.Окончательный этап работ – это внутренняя отделка пола и стен. Очень часто в землянках устанавливается печь, для установки которой достаточно проделать отверстие в крыше и вывести трубу.И напоследок: проектирование и создание землянки — это творческий процесс, в котором нет чётких проектов и правил строительства. Всё делается исходя из смекалки, фантазии, местности и средств.

О жизни в землянке

Пережившие некоторое время в лесу часто делятся воспоминаниями и опытом, который бесценен при выживании в экстремальных условиях. Это и рытье ям в оврагах под обустройство землянки, и поиск разрушенных зданий поблизости для стройматериалов. Из шифера и досок вполне возможно сделать каркас для своего дома. Элементарное обустройство окна в углу, через которое проникает свет, доставляет невыразимое удовольствие.

В полной темноте человек чувствует себя некомфортно, а свет от фонаря или зажигалки может лишь осветить контуры обстановки внутри помещения. С появлением окна свет солнца будил человека, оповещая о начале нового дня. Да и быт, готовка или уборка внутри помещения, проходят гораздо быстрее при лучах солнца.

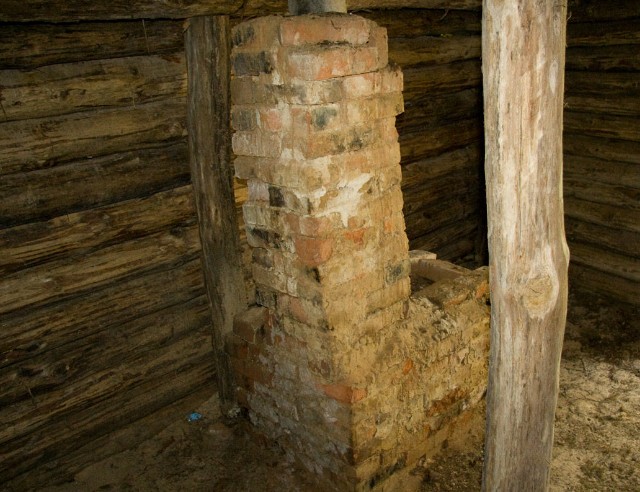

Как построить землянку с печкой

Землянка с печкой – это практически полноценный дом для зимовки, иногда даже теплее обычного деревянного дома, поскольку хорошо и надолго сохраняет внутри тепло после того, как печь затухает. Для установки печки еще на этапе монтажа стропильной системы необходимо предусмотреть место для нее и выхода трубы. Расстояние от стропил до печи не должно составлять менее 50 см. Если такое расстояние не соблюдается, стены вокруг печки и дымохода, а также стропила должны быть покрыты противопожарным составом, фольгой или каким-нибудь огнестойким материалом.

Землянка с печкой

Трубы для вентиляции и для печки устанавливаются перед укрытием кровли крыши, причем для вентиляции устанавливается две трубы – одна на самой верхней точке крыши, вторая – на самой нижней, около земли. Труба дымохода устанавливается над местом, где будет находиться печка, она должна быть из негорючего материала, обычно это железо. Печку обычно складывают из кирпича или устанавливают походную «буржуйку». Самый простой вариант печки – изготовленный из бочки. Ее монтаж производится на уровне ниже пола, чтобы не скапливалась влага на земле, а пол был прогревался. Чтобы уменьшить теплопотери, необходима установка регулируемой вентиляции, и тщательная заделка всех щелей между бревнами обшивки стен и потолка.

С этим читают

Односкатная землянка для кратковременного пребывания

• Открывается выемка шириной по дну 3 м, включая уступ для упора нар, глубиной в 1 м и длиной по расчету. Со стороны изголовья нар оставляется ступень на глубину 0,5 м и шириной 0,75 м для лежня, служащего опорой нарам. Переднему откосу выемки дается крутизна соответственно характеру грунта; в одном или двух местах, где будут расположены двери, устраиваются входы со ступенями. Дну рва дается легкий поперечный уклон от тылового откоса к переднему, примерно в 0,03—0,04, а у подошвы переднего откоса вне землянки устраивается лоток с продольным уклоном в 0,02—0,03 для стока дождевой воды в открытую канаву или к поглощающему колодцу. Для воспрепятствования стока дождевой воды в выемку землянки вдоль переднего ее края делается водоотводная канавка, соединяющая с боковыми и тыловой в общую систему отвода поверхностных вод построек.

• На дне выемки вдоль линии стоек а отрывается канавка, глубиной и шириной, примерно, в 0,3 м; на дно ее укладывается лежень, составленный из двух жердей 7—8 см, скрепленных между собой проволокой или вицами. Лежень укрепляется на месте забиваемыми накрест колышками.

• В промежуток жердей лежня вставляются своими нижними концами стойки а из 7—8-см жердей, причем эти концы стоек слегка затесываются на две грани; после установки стоек лежень засыпается с плотной утрамбовкой. Стойки устанавливаются обычно в расстоянии от 0,45 до 0,6 м в зависимости от нагрузки и толщины жердей. На верху стоек подвязывается с наружной стороны продольный прогон из жерди в толщиной 8—9 см. Стойкам придается несколько наклонное положение. При недостатке в жердях вместо стоек возводится опорная стенка из дерна толщиной 0,9—1 м.
• Покрытие землянки делается наклонным с уклоном в 1/3. Потолочные 6—7-см жерди г укладываются на взаимном расстоянии от 0,45 до 0,6 м в зависимости от нагрузки, причем своими нижними концами жерди упираются в подкладку д из толстой жерди (9—10 см), а верхними концами они ложатся на продольный прогиб к которому привязываются, через или каждая, проволокой или вицей. Вместо прокладки при небольшом уклоне покрытия можно укладывать потолочные жерди на лежень е из жерди толщиной 8—9 см (лежень е показан пунктиром). Для придания жесткости всей системе остова к потолочным жердям снизу подвязывается в диагональном направлении жердь (на чертеже не показана) наподобие ветровой связи в заслонах, причем она крепко связывается с потолочными жердями через одну проволокой.
• Затем, по изготовлении остова, на потолочные жерди накладывается плетень или хворост ж, после чего верхняя поверхность такого покрытия покрывается «на гладь» слоем густого глиняного раствора. После этого укладывается по глине толь, если таковой имеется, и ряд дернин плашмя травой вниз, а затем насыпается слой земли (лучше всего глины) толщиной до 0,3 м. При наличии соломы можно вместо плетневого покрытия сделать глиносоломенную кровлю.
• Боковые и фасадная (лобовая) стенки делаются или из плетня, или оплетением по кольям хворостом, или же из дерна. Для первых двух вариантов полезно обмазывать внутреннюю и наружную поверхность стен глиной. Пол настилается из жердей или же оставляется земляным с посыпкой песком по ковру из ельника.
• Нары устраиваются или в виде плетневого настила з по жердевым переводам и, которые одним своим концом укладываются на лагу к из доски или двух жердей, уложенных на ступени, а другим концом на лагу л. Или из жердей с легкой подтеской их сверху.
• Дверь вяжется из тонких жердей.

• на лежни, подкладки, лаги и стойки при расстоянии между стойками в 0,5 м жердей толщиной 7—9 см, длиной 3,5—4 м – 29 шт.
• на потолочные балки (при расстоянии между ними в 0,5 м) жердей толщиной 7 см, длиной 4,5 м — 15 шт.
• на переводы для нар жердей толщиной 7—8 см, длиной 2 м – 15 шт.
• на продольную жердь или прогон жердей толщиной 8—9 см, длиной 4 м — 2 шт.
• на диагональные связи жердей толщиной 7—8 см, длиной 5,5 м — 2 шт.
• на настилку пола, двери, окна и пр. жердей толщиной 5—6 см, длиной 2 м – 160 шт.
• хвороста на покрытие, фасадную и боковую стенки и нары — 15 м3
• проволоки железной тонкой — 4 кг.
• рабочей силы: плотников 6 и рабочих 28
• время постройки — 10 ч.

22

Инструменты и материалы для строительства землянки

Что понадобится из материалов:

• материал для крыши и настилания на пол. Например, рубероид, плотный полиэтилен;
• также желательно подготовить брусья, доски, прессованную доску (ДСП);
• не помешает утеплитель и цельная доска для настила на пол;
• понадобятся еще двери с луткой и оконная рама.

Помимо материалов, нужно запастись крепежными материалами, а также подготовить все необходимые инструменты:

• скобы, гвозди – если будете работать степлером;
• лопату (штыковая и совковая);
• уровень строительный;
• молоток и рубанок, а также другие столярные инструменты (дрель, зубило, пила и т.д.);
• линейку, карандаш, острый строительный нож;
• топор.

Интересные фактыПравить

• Землянка считается одной из древнейших видов жилья, она известна с эпохи неолита и активно использовалась на протяжении всего существования человечества вплоть до наших дней. Например у североамериканских индейцев и эскимосов они продолжают бытовать.
• Землянки активно эксплуатировались и во время вооруженных конфликтов. В частности во время Великой Отечественной войны они повсеместно использовались армейскими частями, партизанскими отрядами. Довольно широко были распространены в сельской местности в послевоенный период в районах, сильно пострадавших во время боевых действий. Армейские части, вернувшиеся в расположения своих округов, в ряде случаев, до восстановления казарм, жили в землянках по нескольку лет.
• В зоне боевых действий землянки сооружаются в полевых условиях личным составом вооружённых сил и предназначена для отдыха в тыловых районах, там, где отсутствуют или разрушены иные пригодные для жилья помещения. Их оборудуют в том случае, когда войска располагаются на одном месте на продолжительное время. В землянках в тыловых районах также могут размещаться различные хозяйственные службы, склады, штабы, медицинские пункты, госпитали, прачечные, бани, мастерские. Современные землянки предусматривают лежанки, столы, обогревательные печи. Один из вариантов для окон — использование ящиков из под боеприпасов, откидывающаяся крышка которых применялась, как удобные ставни. Во внутреннюю часть ящика вставлялось стекло или вкладная рамка, обернутая полиэтиленом или промасленной бумагой. При расположении вблизи противника, применяют такие типы землянок, которые, по сравнению с обычными землянками, обладают более прочными защитными покрытиями от средств поражения, легче маскируются. Такие землянки носят название укрытий и отличаются от обычных землянок большим заглублением в землю (около двух метров) и применением горизонтального покрытия. Также должна быть продумана маскировка, как в видимом, так и в инфракрасном спектре. Вблизи противника землянки могут являться развитием перекрытой щели.

Вход в землянку

Землянка со стороны

Большой дом-землянка

Добавить фото в галерею
