Как и для чего производится армирование углов ленточного фундамента?

Диаметр арматуры и ее количество в армокаркасе

В частном домостроении редко используют ширину фундамента больше 50 см. Этот показатель играет важную роль в расчете армирующего каркаса. Потому что при такой ширине достаточно установить две вертикальные арматурные сетки по краям траншеи и связать их между собой поперечными элементами. Соответственно продольные стержни должны быть уложены в два ряда около стен траншей. Глубина заложения фундамента определяет количество продольной арматуры, уложенной в несколько рядов в направлении сверху вниз. Величина глубины определяет количество арматурных прутков в двух решетках.

1. В СНиПе четко прописано (раздел 7.3): расстояние между арматурными элементами каркаса не должна быть меньше их диаметра.
2. Количество определяется из расчета площади сечения фундамента. А точнее, суммарная площадь сечения всех уложенных вдоль траншей стержней не должна превышать 0,1% от площади сечения фундаментной конструкции.

Чтобы разобраться, рассмотрим пример. Пусть сооружается ленточный фундамент шириною 50 см и глубиною 1 м. Площадь сечения – 1х0,5=0,5 м². 0,1% от этого значения – 0,5х0,001=0,0005. Это площадь сечения арматурных прутьев, лежащих в продольном направлении.

Теперь несколько нюансов. Арматура каркаса укладывается не по краям фундамента, а на определенном расстоянии от его плоскостей. Расстояние варьируется в диапазоне 5-8 см с каждой стороны. Если взять за основу 5 см, получается, что каркас будет иметь размеры по ширине 40 см, по высоте 90 см. Нас интересует высота укладки продольных стержней, где 90 см разделяются на равные отрезки. Шаг установки арматуры варьируется в пределах 20-30 см, можно рассчитать, сколько рядов в арматурном каркасе будет располагаться по высоте. Если через каждые 30 см, то 4 ряда, если через 20 см, то 5. Можно собрать решетки с шагом 45 см, тогда будет лишь 3 ряда. Но придется использовать арматуру большого диаметра.

Пусть будет шаг установки 30 см. Значит, по вертикали укладывается 4 ряда, так как решеток 2, то в общем будет 8. Получается, восемь рядов арматурных стержней по площади сечения равны 0,0005 м². Чтобы узнать площадь сечения одного прута, надо 0,0005:8=0,0000625 м².

Теперь по формуле площади круга вычисляется диаметр арматуры. Формула круга: S=πD²/4. Из этого выводится формула диаметра: D= 4S/π, «π» — Архимедово число, равное 3,14. Вставляем значения и получаем: D= (4х0,0000625)/3,14= 0,00008=0,009 м. Переводим в миллиметры: 0,009х1000=9 мм. Это и есть расчетный диаметр армокаркаса ленточного фундамента с заданными параметрами. Теперь по сортаменту стальной арматуры выбираем ближний больший, это 10 мм.

Обратите внимание, если бы был выбран шаг установки арматуры 20 см, тогда при расчете выявилось бы, что для армокаркаса потребовались арматурные стержни диаметром 8 мм. Изменяя шаг установки элементов армирующего каркаса, изменяется их диаметр. Две позиции, связанные между собой напрямую

Две позиции, связанные между собой напрямую.

Что касается вертикальных прутьев, то они устанавливаются с тем же шагом, что и продольные. Что касается диаметра, то лучше не экономить и брать материал с тем же диаметром. А вот на поперечных можно сэкономить. Для них используется гладкая арматура диаметром ниже основных элементов.

Как правильно армировать — пошаговая инструкция

Связывание арматуры для остова делается либо сразу в опалубке, либо за ее пределами с последующей установкой в местах использования.

Этапы вязки «скелета» фундамента:

• 1 этап. Выкладывание поперечных стержней с длиной на 100 мм меньше, чем ширина фундамента.
• 2 этап. Выкладывание двух нижних хлыстов продольной арматуры. В два этапа создается нижний пояс.
• 3 этап. Установка вертикальных опор в местах соединения с высотой на 100 мм меньше, чем высота готового фундамента.
• 4 этап. К вертикальному каркасу крепится верхний пояс, который делается с использованием пунктов первых двух этапов.

Независимо от того, где происходит вязка: непосредственно в опалубке или же отдельно с последующей установкой в опалубку – последовательность шагов неизменна. Если части каркаса собираются отдельно, то их необходимо хорошо связать между собой непосредственно в опалубке.

Как правильно гнуть арматуру?

Правильность работы с инструментами, которые способны согнуть металлические основы для дальнейшего использования в процессе армирования, позволяет создавать правильные и надежные гнутые элементы костяка.

Чтобы согнуть металлический прут существует два способа:

• Горячая гибка – место сгиба нужно раскалить до 700-900 градусов при помощи паяльной лампы, после ударами кувалды или молотка согнуть до нужного угла.
• Холодная гибка – предполагает использование специального станка. Некоторые хлысты можно гнуть руками (до 8мм), либо при помощи рычага, но при этом нужно контролировать угол изгиба.

Раскрой

Если диаметр прутьев не превышает 12 мм, для резки применимы ножовка по металлу, либо ленточная пила. Если диаметр штырей больше 12 мм, лучше применять «болгарку» со специальной насадкой, предназначенной для «мягкой» стали.

Автоматический инструмент способствует ускорению строительно-монтажных работ, но требует аккуратной работы, чтобы избежать травматизма.

Расположение

Арматура должна отступать от края фундамента вовнутрь на 50-60 мм. Это предотвратит коррозию металла внутри фундамента и создаст защитный слой из бетона. Глубже делать не рекомендуется, так как остов перестанет выполнять свои функции и противостоять внешним воздействиям среды на бетон.

Для создания цельносвязанного каркаса необходимо соединять вертикальные и поперечные стержни одним хомутом.

Как правильно уложить продольную арматуру?

Продольная арматура должна обеспечивать равномерность распределение деформационных сил по всему фундаменту.

То есть она делает бетон работоспособным. В п. 7.3.6 СНиП 52-01-2003 указывается, что шаг между продольными армирующими прутами нужно рассчитывать исходя из их типа (стены, плиты перекрытия, балки, колонны), а также высоты и ширины поперечного сечения.

Но при этом расстояние между продольными прутками не должно быть более 400-500 мм. При укладке следует использовать целые хлысты без соединений, удлиненные на 1,5-2 метра для того, чтобы сделать загибы по углам. Это повысит их прочность.

Укладка поперечной

Правила поперечного армирования рассмотрены в п. 7.3.7 СНиП 52-01-2003. Вертикальная и поперечная арматура размещается с отступом до 300 мм друг от друга.

Но при этом это расстояние не должно быть меньше половины высоты основания. Она забирает на себя часть поперечной нагрузки, которая воздействует на бетон и предупреждает формирование наклонных трещин.

Процесс вязки

Для вязки существует специализированная «вязальная» проволока

Чтобы правильно выбрать необходимый материал, нужно обратить внимание на его состав

В состав вязальной проволоки входит низкоуглеродистая сталь. Отличается она белым цветом.

В процессе связывания достаточно приобрести проволоку диаметром от 1,0 до 1,4 мм. Если использовать минимальную толщину, то материал легко рвется. При использовании более толстой продукции в процессе монтажа будет сложно ее скручивать.

Для вязки двух элементов остова необходимо подготовить отрезы длиной 250-500мм, для соединения трех штырей нужны отрезы не менее 500мм. Отрезаемая длина зависит от диаметра связываемых материалов. При связывании нескольких элементов, вязальную проволоку следует складывать пополам.

Углы основания

Чтобы обеспечить гармоничный переход двух векторов разной нагрузки, нужно правильно произвести армирование углов. В этом случае применимы гнутые элементы.

При достаточной длине продольных стержней лучше будет завести хлысты за угол на 600-700мм. Цельные элементы значительно повысят прочность отдельных хомутов.

При этом шаг пояса из вертикальной и поперечной арматуры должен составлять ½ шага прямых участков ленточного фундамента.

Армирование подошвы ленточного фундамента

На грунтах с не очень высокой несущей способностью, на пучнистых почвах или под тяжелые дома, часто ленточные фундаменты делают с подошвой. Она передает нагрузку на большую площадь, что придает большую стабильность фундаменту и уменьшает величину просадок.

Чтобы подошва от давления не развалилась, ее также необходимо армировать. На рисунке представлены два варианта: один и два пояса продольной арматуры. Если грунты сложные, с сильной склонностью к зимнему печению, то можно укладывать два пояса. При нормальных и среднепучнистых грунтах — достаточно одного.

Уложенные в длину пруты арматуры являются рабочими. Их, как и для ленты, берут второго или третьего класса. Располагаются друг от друга они на расстоянии 200-300 мм. Соединяются  при помощи коротких отрезков прутка.

Два способа армирования подошвы ленточного фундамента: слева для оснований с нормальной несущей способностью, справа — для не очень надежных грунтов

Если подошва неширокая (жесткая схема), то поперечные отрезки — конструктивные, в распределении нагрузки не участвуют. Тогда их делают диаметром 6-8 мм, загибают на концах так, чтобы они охватывали крайние прутки. Привязывают ко всем при помощи вязальной проволоки.

Ели подошва широкая (гибкая схема), поперечная арматура в подошве тоже является рабочей. Она сопротивляется попыткам грунта «схлопнуть» ее. Потому в этом варианте подошвы используют ребристую арматуру того же диаметра и класса, что и продольную.

Как рассчитать, сколько надо?

Во главу угла методики подсчёта армирования ленточных оснований заложен принцип преобладания сопротивления грунтового основания над удельной нагрузкой от веса здания или сооружения.

После этого рассчитывают несущую способность ленты, величина которой зависит от полной загрузки наземной части строения. На этом этапе определяют количество и сортамент арматурных стержней, их форму соединения в единый каркас.

Если надавить на какой-либо мягкий предмет, то он прогнётся. Верхняя плоскость сожмётся, а снизу материал растянется. Так и в ленточном фундаменте, верхняя его часть будет испытывать сжатие, а на нижний слой будут воздействовать силы растяжения.

Это физическое явление учитывают при расчёте монолитной ленты. То есть, в верхнем и нижнем поясе закладывают арматуру, которая выдерживает сжатие, а снизу бетон противостоит растяжению.

На основе этого положения было разработано «Руководство по конструированию бетонных и железобетонных конструкций из тяжёлого бетона (без предварительного напряжения)».

Тяжёлый бетон приготавливают из:

• цемента М 300 – М 800,
• щебня гранитных пород,
• среднефракционного песка,
• воды средней жёсткости с добавкой различных видов пластификаторов.

Его применяют для возведения заливных фундаментных лент.

Кроме этого пользуются Сводом Правил СП 52-101-2003, который содержит рекомендации по расчёту и проектированию, относящиеся к изготовлению и установке армокаркасов ЛФ. Правила согласованы с требованиями СНиП 52-01-2003.

Определение глубины заложения и высоты ленты

В расчёт глубины заложения подошвы ленточного фундамента включают два фактора:

Уровень грунтовых вод

Уровень залегания грунтовых вод легко определить, если рядом с местом строительства есть колодец. Расстояние от уровня земли до поверхности воды в нём будет равно искомому параметру.

В отделе архитектуры и землеустройства местной администрации можно взять копию вертикальной съёмки с привязкой к стройучастку, где будет указан уровень грунтовых вод. Если нет ни того не другого, то этот показатель определяют взятием образцов почвы с помощью бурения грунта.

Глубина промерзания

Знать её необходимо по причине того, что воздействие на влажную почву при минусовой температуре в зимний период вызывает в ней замерзание воды. Этот процесс вызывает пучение грунта потому, что он в это время резко увеличивается в объёме.

Силы пучения могут легко выдавить вверх фундамент дома. Чтобы этого не происходило, подошва ленты должна находиться ниже зоны морозного пучения. Глубину промерзания определяют справочным путём либо таким же способом, как и при установлении уровня грунтовых вод.

Глубина заложения фундаментной ленты должна находиться на отметке выше уровня грунтовых вод и ниже уровня промерзания почвы. Количество продольных рядов зависит от высоты основания. Согласно СНиПу, расстояние между конструкционными рядами арматуры не должно быть более 40 см.

Сколько рядов арматуры нужно для армирования ленточного фундамента высотой 1 метр? Количество рядов в зависимости от высоты основания:

• до 70 см – без продольной арматуры;
• от 71 до 90 см – один ряд;
• от 91 до 130 см – два ряда;
• от 131 до 170 см – три ряда;
• от 171 до 210 см – четыре ряда.

Установлено, что на месте строительства грунтовые воды залегают на глубине 1200 мм, а уровень промерзания грунта равен 800 мм. В этом случае глубину заложения ЛФ принимают величиной 1 метр. Высота ленты с учётом нормативной высоты цоколя 150 -200 мм (расстояние от верха фундамента до уровня земли) будет равна 1150 – 1200 мм.

Сбор нагрузки

Максимальная масса строения включает в себя следующее:

1. Вес всех конструкций дома, включая фундамент.
2. Снеговая нагрузка на кровлю (СНиП 2.01.07-85).
3. Вес оборудования: печь, котёл, система трубопроводов, сантехнический приборы, обстановка и пр.
4. Ориентировочный вес максимального количества людей, одновременно находящихся в доме.

Ширина подошвы

Ширину ленточного заливного фундамента рассчитывают по формуле Tхk/S ≤ R, где:

• T — удельная нагрузка от максимального веса строения (см. выше);
• k – коэффициент запаса (1,1);
• S – площадь подошвы (S = P/T);
• R – сопротивление грунта.

R = 1,88 кг/см2 (грунт — суглинок), P = 15000 кг, T = 1,8 кг/см2, L – длина ленты 24 м. S = P/T = 8333 см2. Оптимальная ширина ленты будет равна: S/L = 8333/2400 = 3,47 см. Следовательно, ширину ЛФ можно принимать исходя из толщины кладки + выступы ленты по обеим сторонам стены (25 мм х 2 = 50 мм).

При возведении внешнего ограждения в 1 кирпич (250 мм) ширина ЛФ составит 250 +50 = 300 мм = 30 см. Если стены возводят из шлакоблока, то поперечный размер ленты принимают 40 см. Для стен толщиной в 1,5 кладочного элемента фундамент делают шириной 50 см и более.

Советы

Следует ознакомиться с многократными ошибками, которые допускают неопытные мастера при выполнении армирования без соблюдения определенных правил.

• Первоначально необходимо разработать план, по которому в дальнейшем будут выполняться вычисления по определению нагрузки на фундамент.
• Во время изготовления опалубки не должно образовываться никаких щелей, в противном случае через эти отверстия будет вытекать бетонная смесь и снизится прочность конструкции.
• На почву обязательно нужно выполнить гидроизоляцию, при ее отсутствии снизится качество плиты.
• Запрещается, чтобы арматурные прутья контактировали с почвой, такой контакт приведет к появлению ржавчины.

• Если решено выполнять армирование каркаса методом сварки, то лучше употребить прутья с индексом С. Это специализированные материалы, которые предназначены для сварки, поэтому под влиянием температурных режимов не теряю свои технические характеристики.
• Не рекомендуется применять гладкие прутья для армирования. Бетонному раствору не за что будет закрепиться, а сами стержни будут в нем скользить. При движении грунтов такая конструкция растрескается.
• Устраивать углы посредством прямого пересечения не рекомендуется, арматурные изделия гнутся очень тяжело. Иногда при армировании углов приходят к хитростям: раскаляют металлическое изделие до податливого состояния либо при помощи болгарки подпиливают конструкции. Оба варианта запрещены, ведь при данных процедурах материал теряет свою прочность, что в дальнейшем приведет к негативным последствиям.

Расчет

Расход арматуры нужно выполнять на этапе планирования чертежей фундамента, чтобы в дальнейшем с точностью знать, какое количество стройматериала потребуется. Стоит ознакомиться с тем, как рассчитать количество арматуры для мелкозаглубленного основания высотой 70 см и шириной 40 см. Для начала необходимо установить внешний вид металлокаркаса. Он будет изготовлен из верхнего и нижнего армопояса, в каждом по 3 арматурных прутьев. Промежуток между прутками будет равняться 10 см, а также нужно добавить еще 10 см для защитного бетонированного слоя. Присоединение будет выполняться провариваемыми отрезками из арматуры идентичных параметров с шагом 30 см. Диаметр арматурного изделия равен 12 мм, группа А3.

Расчет необходимого количества арматуры выполняется следующим образом:

• чтобы определить расходование прутков на осевой пояс, нужно сделать расчет периметра фундамента. Следует взять символическое помещение с периметром 50 м. Так как в двух армопоясах находится по 3 прутка (в сумме 6 штук), то потребление составит: 50х6=300 метров;
• теперь следует рассчитать, какое количество соединений потребуется для стыкования поясов. Для этого необходимо разделить общий периметр на шаг между перемычками: 50: 0,3=167 штук;
• соблюдая определенную толщину ограждающего бетонного слоя (около 5 см), величина перпендикулярной перемычки будет составлять 60 см, а осевой – 30 см. Численность отдельного типа перемычек на одно соединение составляет 2 штуки;
• нужно высчитать расходование прутков на осевые перемычки: 167х0,6х2=200,4 м;
• расход изделий для перпендикулярных перемычек: 167х0,3х2=100,2 м.

В итоге расчет арматурных материалов показал, что общее количество для расходования составит 600,6 м. Но это число неокончательно, необходимо приобретать изделия с запасом (10–15%), поскольку придется выполнять усиление фундамента в угловых областях.

Расчет объема и диаметра арматуры

Расчет арматуры для ленточного фундамента требуется для того, чтобы придать необходимую прочность основанию путем продумывания количества требуемой арматуры, а также её диаметра. Толщина арматуры для ленточного фундамента может варьироваться.

К примеру,  в случае возведения фундамента для частного дома  в роли продольной применяется продукция с диаметром от 10 до 20 мм. В роли же поперечного варианта,  а также вертикального,  зачастую встречается ребристая либо гладкая арматура с круглым сечением,  а также с диаметром от 6  и вплоть до 12 мм. Таким образом, понятно, что диаметр арматуры для ленточного фундамента может также быть разным. Он зависит от конструкции, а также от  веса фундамента.

Как правильно вязать?

Углы фундамента армируются одновременно с укреплением по всей линии фундаментного основания. Делается это по такой схеме:

1. Дно траншеи под фундамент выравнивается, на него укладывается гидроизоляционная пленка.
2. Вязку каркаса можно начинать в самой траншее или рядом с ней, если она слишком узкая.
3. Нарезать элементы для каркаса. Вертикальные прутья должны быть на 10-15 см короче, чем высота траншеи.
4. Нижним слоем с расстоянием в 30 см выкладываются поперечины.
5. Сверху укладывают 2 продольные арматуры.
6. Соединения связываются по технологии вязки.
7. Над каждой второй поперечиной устанавливается и связывается вертикальная перемычка.
8. Довязывается еще нужное количество ярусов каркаса с расстоянием по высоте примерно в 40 см.
9. Каркас опускается в траншею.
10. В углах и местах примыкания стен устанавливаются угловые Г-образные или П-образные элементы.
11. Угловые элементы связываются с основным каркасом проволокой.
12. После завершения работы по установке каркаса, траншея заливается бетоном.

Необходимые инструменты и приспособления

Для вязки арматуры понадобится:

• соединительная проволока;

• измерительная лента;
• плоскогубцы;
• болгарка;
• деревянные элементы для сохранения промежутков между прутками;
• кусачки;
• молоток;
• приспособление, чтобы гнуть прутки под нужным углом;
• пистолет для вязки или обычный ввязочный крючок.

Если соединения каркаса выполняются при помощи сварки, для усиления углов нужно иметь:

• соединительную проволоку;
• болгарку;
• сварочное оборудование.

Технология выполнения

Технология вязки прутьев очень важна при создании любых арматурных изделий. В процессе усиления углов она должна быть особенно точной и правильной, так как от этого зависят технические характеристики всего здания.

Но техника вязания узлов от смены инструмента не меняется:

1. Для соединения элементов берут проволоку длиной около 20 см и сгибают ее пополам.
2. Теперь ее нужно снова согнуть, но не до конца, а чтобы получился крючок.
3. Этот крючок просовывается под пруток, который нужно связать.
4. Далее инструмент-крючок вводится в петлю, цепляет свободный конец проволоки, и с обхватом прутка протягивает его через петлю.
5. Свободным концом делается один оборот вокруг крючка проволоки.
6. Петля подтягивается до упора, и свободный конец оборачивается вокруг нее еще несколько раз.

Углы хомутов привязываются «мертвым узлом»:

1. Проволока длиной от 20 до 40 см (в зависимости от диаметра арматуры) складывается пополам.

2. Проволочный крючок запускается петлей вперед под арматурой, слева от хомута, и выводится на 2-4 см, чтобы можно было завершить узел.
3. Проволоку через верх хомута загибают под арматуру.
4. В петлю проволоки вставляется крючок, и протягивается ее свободный конец.
5. Крючком нужно потянуть петлю и обмотать вокруг нее свободный конец до обрывания.

Арматура для оснований ленточного типа

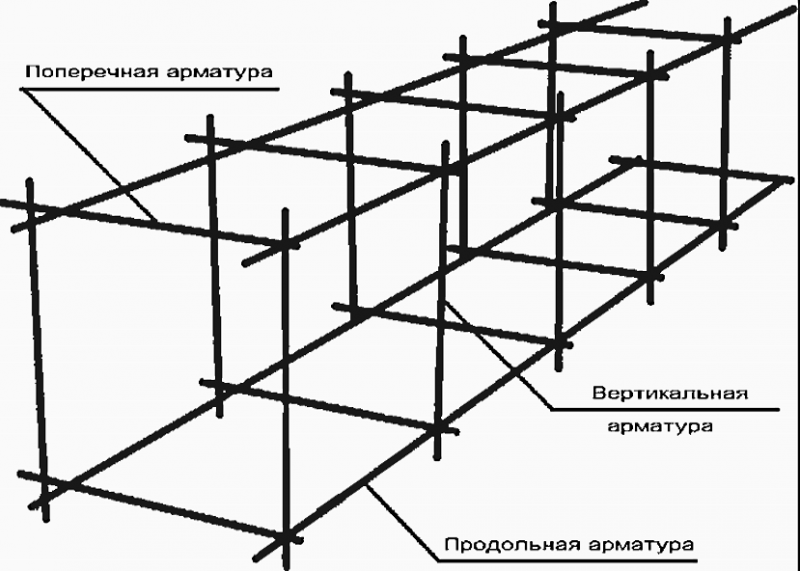

Армирующий каркас состоит из продольных, поперечных и вертикальных элементов. Определяя, какая арматура нужна для ленточного фундамента, нужно учитывать: вид стенового материала, размеры строящегося здания (площадь, этажность), тип грунта и сезонные деформации, различные нагрузки.

Армирующий каркас состоит из продольных, поперечных и вертикальных стержнейИсточник tap.subiroca.ru.net

Для продольного армирования применяется стальные стержни следующих классов:

• А2 с маркировкой А300.
• А3 (А400).
• А5 (А800).
• А6 (А1000).

Лучшими прочностными характеристиками и сцепляемостью с бетонным раствором обладают металлические стержни с рифленой поверхностью, за счет чего происходит эффективное усиление фундамента. Рельефная арматура предназначена для участков, где присутствуют нагрузки на растяжение. Элементы с гладкой поверхностью выступают в качестве боковых соединительных перемычек, на которые не создается давление.

Нижняя часть ленточного фундамента в поперечном сечении испытывает нагрузку на изгиб, которую принимает на себя поперечное армирование. Вертикальные элементы армирующего каркаса придают конструкции повышенной жесткости, благодаря чему основание защищено от образования трещин в теле фундамента.

В зависимости от выбранного диаметра прутков обеспечиваются высокие прочностные характеристики всей конструкции. Фундаментная лента в стандартном варианте имеет ширину 30-40 см, высоту — 70-170 см.

Мелкозаглубленный ленточный фундаментИсточник drev-stroi.ru

При строительстве частных домов с ленточным фундаментом в основном применяются стальные стержни диаметром не более 12-14 мм. Диаметр вспомогательных боковых прутков варьирует в пределах от 4 до 10 мм. После того как будет понятно, какую арматуру использовать для фундамента дома, следует ознакомиться со способами ее укладки.

Сколько нужно арматуры для ленточного фундамента

Важным вопросом перед началом строительства является его стоимость. Определить её в объёме фундамента без определения требуемого количества арматуры невозможно. Но для первоначальной оценки можно воспользоваться весовым коэффициентом армирования. За десятилетия проектирования и строительства был выведен показатель количества арматуры для зданий малой этажности. Он равен приблизительно 80 кг/м3. То есть если для Вашего ленточного фундамента требуется 20м3 бетона, арматуры в среднем понадобится 20х80=1600кг. Требуемый объём бетона при этом посчитать не сложно – нужно лишь знать периметр здания, протяжённость несущих внутренних стен, задаться высотой ленты 300мм и умножить на её ширину.

В условиях экономии перед покупкой арматуры целесообразно выполнить более точный расчёт. Для этого придётся нарисовать схему армирования, определить общий погонаж продольной и поперечной арматуры, вут, добавить 5-10% на обрезки и затем умножить полученные данные на вес погонного метра для каждого из диаметров.

Таблица веса 1 м.п. арматурного стержня в зависимости от диаметра
