Деревянные балки перекрытия: размеры и расчет

Содержание:

Изготовление и габариты траверсы

Деревянные двутавры изготавливается совершенно по другой технологии, чем аналогичные металлические конструкции, хотя общее сходство у них есть.

И деревянные и металлические двутавровые балки имеют три основных элемента:

  • Верхнюю полку;
  • Нижнюю полку;
  • Перегородку.

Но в отличие от железных изделий, у деревянных перекрытий каждый из составляющих элементов изготавливается отдельно, и затем происходит сборка всей конструкции. Стенкой может быть ОСП или толстая фанера, а полки выполняются либо из цельного дерева, или из клееного бруса. Связываются между собой они с помощью пазов и крепятся посредством клеевого соединения. Обычно применяются габариты балок следующие: 200×80 и перегородка толщиной 27 мм.

Стандартные габариты двутавровой деревянной балки

В зависимости от нагрузки, разработаны различные технологии изготовления деревянных двутавров, при этом материал и размеры у них будут различные. Более наглядно это можно увидеть из ниже приведенной схемы:

На производстве при изготовлении деревянных перекрытий, как правило, используется специальное оборудование (станки фрезерные, циркулярные, установки для склеивания, пресса и др.)

Укладка балок перекрытия

Укладка балок перекрытия происходит в несколько этапов. Убедившись, что балки надежно закреплены, приступают к установке так называемых черепных брусков. Бруски сечением 40×40 или 50×50 мм прибивают вдоль нижней части балки, а затем набивают доски наката (перекрытия, выполненного по балкам), закрывая все пространство. Чтобы избежать образования щелей, используйте шпунтованную доску с продольными пазами для соединения и фаской. Не стоит прибивать доски или щиты наката снизу бруска и балки. В этом случае их будут держать только вбитые гвозди без достаточного упора.

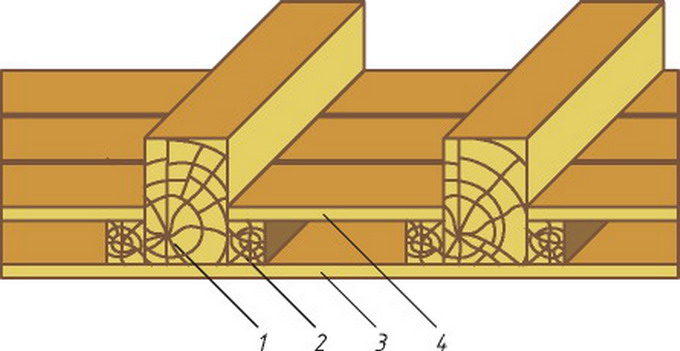

Устройство наката на фото: 1 — балка; 2 — брусок; 3 — доски или щиты (их расположение снизу нежелательно); 4 — шпунтованная доска.

Особое внимание следует уделить отделке перекрытия. В качестве материала можно использовать деревянную вагонку или гипсокартонные панели

Для отделки потолочной части перекрытия монтируют каркас из деревянных реек (20×50 мм) или алюминиевых профилей. Если перекрытие междуэтажное, то перед установкой пола кладут лаги (их можно прибить прямо к балкам).

Еще один важный этап работ — укладка изоляции. Изоляция представляет собой слой керамзита, минеральной ваты или другого теплоизоляционного материала, настеленного по всей плоскости перекрытия равномерным слоем толщиной около 20 см. В междуэтажном перекрытии изоляция служит шумовым барьером, а в чердачном — утеплителем. Перед укладкой изоляции следует настелить слой плотной пленки или рубероида.

Готовое деревянное балочное перекрытие напоминает сэндвич с теплоизоляционным наполнителем, обшитый с двух сторон деревом и имеющий непрогибаемый стержень.

Конструкция балочного деревянного перекрытия на фото.

Монтаж перекрытий

Установив несущий каркас, его обшивают сверху и снизу, формируя пол верхнего этажа и потолок нижнего. Конструкции настилов могут быть разными, а технология их сооружения зависит от вида и назначения перекрытий:

  • Чердачное перекрытие по деревянным балкам требует обязательного утепления, если чердак нежилой, так как до 30% тепла при отсутствии такой изоляции уходит из дома именно через него. При этом устройство пола здесь не обязательно.
  • Теплоизоляция нужна и цокольным перекрытиям при отсутствии отапливаемого подвала. Причём утеплитель снизу необходимо защитить от влаги слоем гидроизоляции. Если подвал или цоколь отапливается, такое перекрытие считается межэтажным.
  • Межэтажные перекрытия больше нуждаются в звукоизоляции, устройстве пола и потолка с соответствующей помещениям отделкой.

Самый простой является конструкция межэтажного перекрытия, в которой балки выполняют функцию лаг для напольного покрытия.

Утеплитель здесь является звукоизолирующим материаломИсточник tvoygarazh.ru

Утепление чердачного перекрытия потребует более толстого слоя теплоизоляции, который может быть больше высоты несущих балок. В таком случае их наращивают сверху либо укладывают поперёк них лаги, а между ними укладывают второй слой утеплителя.

Очень важно защитить его от намокания, изолировав от водяного пара, поднимающегося от жилых помещений и возможных протечек кровли. Для этого на деревянный настил чернового потолка, прибитый к балкам снизу, укладывают с нахлёстом пароизоляционную плёнку, затем утеплитель, а поверх него паропроницаемую мембрану, не пропускающую воду.

Видео описание

Как выполняется утепление чердачного перекрытия по деревянным балкам, можно посмотреть в видео:

Помимо практически невесомой минеральной ваты утепление перекрытия холодного чердака может выполняться и другими, более дешёвыми, но тяжёлыми материалами – керамзитом, глиняной обмазкой и даже сухой землёй. Главное – учесть их вес при выборе материала для создания настила и обеспечить его надёжное крепление.

Если есть желание не прятать балки, а использовать их в качестве декора потолка, то к ним по всей длине посередине или вровень с верхней гранью подшиваются черепные бруски, к которым крепится подшивка потолка.

Черепные бруски, закреплённые вровень с нижней поверхностью лаг, позволяют выполнить и качественное утепление перекрытия первого этажа дома без отапливаемого подвала. На них между балками укладывается накат из обрезной доски, обработанной антисептиком, затем слой гидроизоляции, утеплитель, пароизоляция и настил для пола.

Схема утеплённого перекрытия 1 этажаИсточник k-dom74.ru

Зашивать перекрытия можно как досками, так и любыми листовыми материалами: плитами ОСП, ДСП, фанерой.

Коротко о главном

Перекрытия – это не просто пол и потолок. Это конструкция, придающая дому дополнительную жёсткость, улучшающая звукоизоляцию между этажами и позволяющая уменьшить потери тепла. Зная, как подбирать для неё материалы, монтировать несущие балки, выполнять утепление чердака и пола над цоколем, вы сможете построить надёжный и тёплый дом для своей семьи.

Типичные ошибки

Разберемся, что нужно учесть, чтобы не сделать опасные оплошности, и что может пойти не так при производстве балок.

Ошибка №1

Приобретение неподготовленного сырья. Если вы решили самостоятельно сделать двутавровые деревянные балки для перекрытия, то нужно не забывать о том, что в условиях производства все изготавливается по особой технологии, и применяется калиброванная сухая фурнитура, что не дает балкам и доскам перекручиваться и приобретать неправильные формы.

Ошибка №2

Приобретение и использования неподходящего или чересчур дешевого клея. Например, как бы ни был привлекателен выбор смоляного клеевого состава, это абсолютное нет при работе с двутавровыми балками. У эпоксидной смолы очень плохие клеящие свойства, и для ее затвердевания нужно слишком большое количество времени.

Конечно же, стоит отметить, что не подойдет клей ПВА, какими бы волшебными клейкими свойствами он ни обладал. Клей «Момент» тоже неуместен в данном случае.

Ошибка №3

Неверное сопряжение самих балок. Здесь надо понимать, что это не простые деревянные, но двутавровые балки, и крепить их внахлест – большая ошибка. Их необходимо приложить встык и закрепить пластинами.

Нельзя использовать перфорированную ленту, чтобы впоследствии балки не опрокинулись. Нужно использовать точные расчеты по калькулятору.

Ошибка №4

Использование неправильных крепежей. Самым несуразным кажется использование строителями монтажной пены для заделывания отверстий. Закладка должна быть строго специальная. Возбраняется использовать неправильный доугун, это нарушит несущую способность перекрытия, и вся конструкция может обрушиться.

Не используются также в отношении двутавровых балок обыкновенные шурупы, так как сами по себе они не выдерживают серьезные нагрузки. Следует помнить, что шурупы не являются конструкционными деталями – они могут лишь прикрепить что-то легкое по весу

Обратите также внимание на доугун – если его высота недостаточна, то использовать нельзя. Размер тоже имеет значение – маленький кронштейн недопустим

Ошибка №5

Использование сторонних деталей, не предусмотренных конструкцией. Не нужно ничего дополнительно подкреплять просто «для страховки». Обычное крепление двутавровых балок и так плотное и не требует излишних деталей. На рисунке показаны типичные ошибки при монтаже.

Чем хорош канадский метод строительства перекрытия?

Давайте рассмотрим все преимущества двутавровых балок как материала для строительства перекрытия:

Преимущество №1. Удивительная прочность

Благодаря такой гениально продуманной конструкции довольно хрупкие на вид балки оказываются во много раз прочнее и надежнее обычных. Верхняя часть балки работает на изгиб, а нижняя – на растяжение. Т.е. здесь уже речь идет не об одном монолитном элементе, которому приходится принимать на себя оба вида нагрузки одновременно:

Преимущество №2. Точная геометрия

Второй очень важный момент: идеальная геометрия самих балок. Даже со временем они не прогибаются, не выкручиваются, не рассыхаются и не изменяют свои своих параметров. Как утверждают производители, даже через 100 лет такие балки будут вести себя все также, как через год после постройки.

Что это дает? Для начала – безупречно ровное перекрытие, на которое легко монтировать любое половое покрытие, особенно паркет и ламинат. Дело в том, что когда вы имеете дело с брусьями и обычными деревянными балками, то должны знать, что согласно стандартам нормам их прогиб может достигать 3 см! И, поверьте даже это уже ощутимо: пол будет просто «ходить» под вашими ногами. И подобное точно хорошо не скажется ни на одном половом покрытии (кроме дешевого линолеума, пожалуй).

И это нормально: натуральная древесина – материал живой, и для нее свойственно сжиматься, усыхать или, наоборот, набирать в себя влагу. А вот двутавровые балки уже изготавливается из клееной древесины, с применением особо прочного соединяющего состава, и своих размеров они не изменяют.

Преимущество №3. Комфортный вес

Следующий важный аспект: двутавровые балки достаточно легкие, чтобы поднять одну из них самостоятельно, а потому с подобной работой без проблем справляются два обычных рабочих. Что это дает?

Во-первых, вам не понадобится тяжелая техника, которая должна будет поднимать обычные деревянные балки или металлические.

Во-вторых, работы на высоте станут более безопасными, ведь никому на голову не свалится слишком тяжелая балка.

В-третьих, применение двутавровых балок позволят немало сэкономить на фундаменте, ведь нагрузка на него уже будет на порядок меньше

И, если брать во внимание, что до 50% бюджета строительства обычно идет на надежный, крепкий фундамент, который выдержит не только стены, но и не менее тяжелые балки, тогда экономия получается существенной

Преимущество №4. Изготовление в домашних условиях

Двутавровые балки вы можете изготовить самостоятельно, если будете знать, какими должны быть их параметры и узлы соединения. И в итоге у вас будет не только уверенность в качестве перекрытия, но и немало сэкономленный бюджет.

Преимущество №5. Практичность в утеплении

И, наконец, последний приятный момент: двутавровые балки особенно удобны для утепления междуэтажного перекрытия и последующей отделки потолка:

Единственный неприятный момент заключается в том, что в России качественные двутавровые балки поставляют единицы компаний, и если уж их приобретать, то важно уметь правильно рассмотреть все технологические недочеты. Речь ведь идет о будущем перекрытии!

Расчет деревянного перекрытия

Расстояние между деревянными балками перекрытия определяется:

Во-первых, предполагаемыми нагрузками.

Нагрузка, в свою очередь может быть постоянной – вес перекрытия, вес перегородок между комнатами или вес стропильной системы.

А также переменной – она принимается равной 150 кг/м.кв. (Согласно СНиП 2.01.07-85 «Нагрузки и воздействия»). К переменным нагрузкам относят вес мебели, оборудования, находящихся в доме людей.

Совет. Поскольку учесть все возможные нагрузки затруднительно, следует проектировать перекрытие с запасом прочности. Профессионалы рекомендуют добавлять 30-40 %.

Во-вторых, жесткостью или нормативной величиной прогиба.

Для каждого вида материала ГОСТом устанавливаются свои пределы жесткости. Но формула для расчета одинакова – отношение абсолютной величины прогиба к длине балки. Значение жесткости для чердачных перекрытий не должно превышать 1/200, для междуэтажных 1/250.

На величину прогиба оказывает влияние и порода древесины, из которой изготовлена балка.

Расчет перекрытия по деревянным балкам

Предположим, что расстояние между деревянными балками составляет 1 м.п. Общая длина балки 4 м.п. А предполагаемая нагрузка составит 400 кг/м.кв.

Значит, наибольшая величина прогиба будет наблюдаться при нагрузке

Мmax = (q х l в кв.) / 8 = 400х4 в кв./8 = 800 кг•м.кв.

Рассчитаем момент сопротивления древесины на прогиб по формуле:

Wтреб = Мmax / R. Для сосны этот показатель составит 800 / 142,71 = 0,56057 куб. м

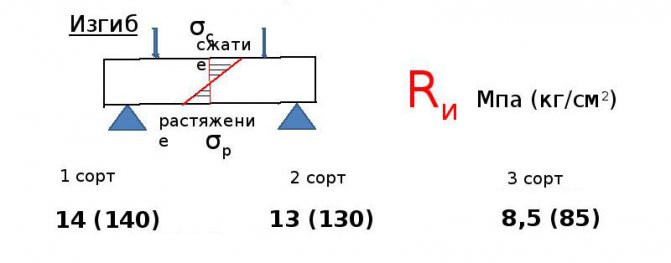

R — сопротивление древесины, приведенное в СНиП II-25-80 (СП 64.13330.2011) «Деревянные конструкции» введенные в эксплуатацию в 2011 г.

В таблице приведено сопротивление лиственницы.

Расчет перекрытия по деревянным балкам — таблица сопротивления древесины

Если используется не сосна, тогда значение следует скорректировать на переходящий коэффициент (приведен в СНиП II-25-80 (СП 64.13330.2011)).

Расчет перекрытия по деревянным балкам — переходящий коэффициент

Если учесть предполагаемый срок службы строения, то полученное значение нужно скорректировать и на него.

Расчет перекрытия по деревянным балкам — срок службы дома

Пример расчета балки показал, что сопротивление балки на прогиб может уменьшиться вдвое. Следовательно, нужно изменить ее сечение.

Расчёт деревянных балок перекрытия можно выполнить с применением выше приведенной формулы. Но можно использовать специально разработанный калькулятор расчета деревянных балок перекрытия. Он позволит учесть все моменты, не утруждая себя поиском данных и расчетом.

В-третьих, параметрами балки.

Длина деревянных балок перекрытия цельных может составлять не более 5 метров для междуэтажных перекрытий. Для чердачных перекрытий длина пролета может составлять 6 м.п.

Таблица деревянных балок перекрытия содержит данные для расчета подходящей высоты балок.

Таблица деревянных балок перекрытия для расчета высоты балок

Толщина деревянных балок перекрытия рассчитывается исходя из предпосылки, что толщина балки должно быть не меньше 1/25 ее длины.

Например, балка длиной 5 м.п. должна иметь ширину 20 см. Если выдержать такой размер сложно, можно достичь нужной ширины путем набора более узких балок.

Следует знать: Если балки сложить рядом они выдержат нагрузку в два раза больше, а если сложить друг на друга — выдержат нагрузку в четыре раза больше.

Используя график, представленный на рисунке можно определить возможные параметры балки и нагрузку, которую она в силах вынести. Учтите, что данные графика пригодны для расчета однопролетной балки. Т.е. для того случая, когда балка лежит на двух опорах. Измеряя один из параметров можно получить желаемый результат. Обычно в качестве изменяемого параметра выступает шаг балок деревянного перекрытия.

Таблица для подбора сечения деревянных балок перекрытия

Итогом наших расчетов станет составление чертежа, который будет служить наглядным пособием при работе.

Чтобы качественно и надежно осуществить своими руками перекрытие по деревянным балкам, чертеж должен содержать все расчетные данные.

Расчёт нагрузки и размеров деревянных балок

Перед возведением здания необходимо рассчитать нагрузку и длину балочных перекрытий. Для лучшей прочности перекрытия при строительстве нужно использовать деревянные балки с немного большим, чем расчётный, запасом прочности.

Выбор ширины или толщины балки в зависимости от длины

Чтобы правильно произвести расчёт нагрузки на балку перекрытия, нужно:

  1. Знать расстояние между стенами и шаг между балками.
  2. Вычислить постоянную нагрузку, складывающуюся из массы балок, утеплителя и материалов, из которых изготовлен пол и потолок.

    Для вычисления необходимо сложить удельный вес на кв. метр всех стройматериалов

  3. Временную нагрузку. К ней относятся масса мебели и находящихся в здании людей. Как правило, её считают равной 150 кг/м2.
  4. Высчитать предполагаемую нагрузку на 1 м2 перекрытия (сумма временных и постоянных показателей).

Так как для расчёта требуется знать нагрузку на погонный метр, нужно предполагаемую нагрузку на 1 м2 умножить на расстояние между балками. Далее, полученную цифру умножают на квадрат расстояния между несущими стенами и делят на 8. Так проводят расчёт нагрузки балочного перекрытия.

Mmax = (q*L2)/8

Где:

  • q — полная нагрузка на кв. м;
  • L2 — квадрат расстояния между стенами.

При проектировании каркаса перекрытия нужно уделить внимание пространственной жёсткости, которая во многом зависит от показателей прогиба балочного перекрытия. Расчёт деревянной балки на прогиб проводят по формуле: W = Mmax / R, где M – максимальная нагрузка, а R – сопротивление древесины из СП 64.13330.2017 от 2020 г

(актуальная редакция СНиП II-25-80). Для древесины 2 сорта её принято считать равной 130 кг/см2

Расчёт деревянной балки на прогиб проводят по формуле: W = Mmax / R, где M – максимальная нагрузка, а R – сопротивление древесины из СП 64.13330.2017 от 2020 г. (актуальная редакция СНиП II-25-80). Для древесины 2 сорта её принято считать равной 130 кг/см2.

Из формулы W = b*h2/6, зная показатель W, вычисляем сечение перекрытия. Достаточно задать одну геометрическую характеристику b (ширину сечения) или h (его высоту).

Прогиб деревянного перекрытия при вычисленной нагрузке не должен быть больше соотношения к длине балки 1:350 для подвальных и межэтажных перекрытий, а для чердачных и мансардных – 1:250.

Размер балок зависит от расстояния между несущими стенами. Для определения необходимой длины балки к этой величине прибавляют 40 см, примерно по 15–20 см с каждой стороны. Профессиональные строители рекомендуют для устройства перекрытия использовать балки с сечением равным 4–5% длины пролёта.

Устройство полов деревянными двутаврами

Весьма эффективно использование деревянных двутавровых балок при устройстве полов. На качество полов существенно влияет правильный подбор балок и их опирание, вместе с грамотным монтажом несущих конструкций и сопутствующих элементов в соответствии со СНиП.

Настил пола двутаврами делается за меньший срок, узлы конструкции получаются жесткими, а пол не скрипучим. Для устройства чернового пола рекомендуется использовать толстую половую доску, это повысит качество и снизит вибрацию. К двутаврам легко прибиваются все элементы настила, а их конструкция улучшает характеристику полов в доме и срок их эксплуатации.

При использовании двутавровых балок с шагом один метр встает проблема чернового пола ОСБ. Плита и аналогичные ей материалы не подходят из-за вероятности слома или больших прогибов. Настил будет пружинить и раскачиваться. Для расстояний между балками в 1 метр лучше изготавливать обрешетку из толстой доски или бруса. Другой вариант усиления настила устройства – несколько слоев перекрытий, что значительно удорожает работы.

Крепление к двутавровой балке

Не рекомендуется использование саморезов, особенно черных, для крепления настила или других элементов к двутавровым балкам. Сталь, используемая для изготовления саморезов, не выдерживает нагрузок срезания и скалывания. Для фиксации чернового пола и прочих элементов специалисты рекомендуют гвозди и шурупы, желательно оцинкованные, они обеспечат длительный срок службы. Рассверливание балок не требуется, соединения пояса со стойкой надежные и жесткие, прибить или прикрутить к двутаврам элементы пола несложно.

В заключение еще несколько слов о защите двутавров от огня, влаги и насекомых. Как правило, основная обработка происходит при изготовлении двутавровых балок. Биозащитными и огнеупорными составами хороший производитель, имеющие специальные службы, пропитывает изделия во время производства. От воздействия влажности и гниения рекомендуется дополнительно покрывать деревянные элементы краской или лаком, особенно, если двутавры используются во внешних конструкциях, не защищенных гидро- и пароизоляцией.

Двутавровые балки из дерева.

Предыдущая

Элементы лестницСпецифика выбора материалов для гидроизоляции

Следующая

Элементы лестницОсновные тезисы о межэтажных перекрытиях

Виды балок перекрытия – преимущества и недостатки

Деревянные балки

Их чаще всего выбирают в качестве перекрытий в домах из дерева, бруса, в кирпичных домах и домах, построенных из газосиликатных блоков для мансардных перекрытий, а также в случаях, если хотят сэкономить на материалах, либо если мощность фундамента не рассчитана на тяжелые перекрытия между этажами, а также при нестабильных грунтах на участке.

Основной материал, используемый для балок подобной вариации – древесина лиственной и хвойной породы, тщательно просушенная и прошедшая специальную обработку, что позволяет улучшить её эксплуатационные и технические параметры. Подобное балочное перекрытие включает в себя непосредственно сами балки, утеплитель, накат и пол.

Преимущества:

  • удобство и простота монтажа;
  • приемлемая стоимость;
  • незначительный вес изделия.

Недостатки:

  • высокий уровень огнеопасности;
  • подверженность поражению жуком-короедом;
  • возможное гниение конструкции с течением времени;
  • конструкция перекрытия по деревянным балкам применяется только до четвертого этажа.

С целью упрощения расчета деревянной балки и выбора для нее сечений и шага мы приводим таблицу, которая поможет определиться с предварительным выбором сечений для однопролетных деревянных балок. Вам остается только собрать нормативные нагрузки:

При монтаже деревянные балки перекрытия укладываются на поперечные опоры, которыми может служить дополнительный брус, либо армопояс, залитый по периметру кладки стены. Поперечные опоры служат для равномерного распределения нагрузки на стены, и далее на фундамент дома. Части балок, укладываемые на стены, оборачиваются гидроизоляционным материалом. Обычно используют рубероид, при этом торцы не изолируют, что позволяет балке «дышать».

Самое главное при выборе материала для перекрытий по деревянным балкам — внимательно подбирать качественную древесину без трещин, повреждений, хорошо высушенную, с пропиткой от возгорания и гнили, а также с подходящим для постройки расчетным сечением балок.

В частном строительстве частая практика — использование монолитных бетонных перекрытий, либо других видов наиболее прочных перекрытий на нижних этажах постройки, и одновременное использование балочных перекрытий на более высоких этажах — например, мансарде. Делается это с целью облегчения общих нагрузок на фундамент.

Стальные балки

Металлические балки перекрытия выполнены из высокопрочного стального сплава по технологии горячего или холодного катания. Конструктивно представлены в виде двутавра, швеллера или уголка, при этом двутавровые балки имеют наибольшую востребованность и популярность. Укладка возможна, как «плашмя», так и на ребро.

Преимущества:

  • допустимы пролеты большей длины, нежели при использовании балок из дерева;
  • стойкость к воздействиям биологического характера и гниению;
  • огнеустойчивость.

Недостатки:

  • высокая цена;
  • возможно образование коррозии;
  • низкие звуко- и теплоизоляционные параметры;
  • для монтажа требуется специальная техника.

Железобетонные балки

Железобетонные балки перекрытия – оптимальный вариант для крупномасштабного строительства, способный выдержать даже существенные внешние нагрузки при большой длине обустраиваемого пролёта. Нагрузочные параметры представлены на очень высоком уровне.

Преимущества:

  • отсутствие прогибов;
  • повышенная несущая способность;
  • формирование длинных пролётов с различными формами.

Недостатки:

  • сложность монтажа;
  • потребность задействования специализированной техники.

Комбинированные балки

Комбинированная балка выполнена на основе сразу нескольких материалов, например, дерева и ОСП. Их использование распространено в частном строительстве при создании каркасных домов. Изделия могут иметь различную форму, но наибольшую распространённость имеет комбинированная двутавровая балка, способная эффективно сопротивляться разного рода внешним нагрузкам, выдерживая даже значительные напряжения.

Преимущества:

  • отличные прочностные данные;
  • стойкость к деформированию;
  • незначительный вес.

Недостатки:

  • высокая цена;
  • неудобство утепления плитным материалом.
