Крепление и крепеж для кабеля

Содержание:

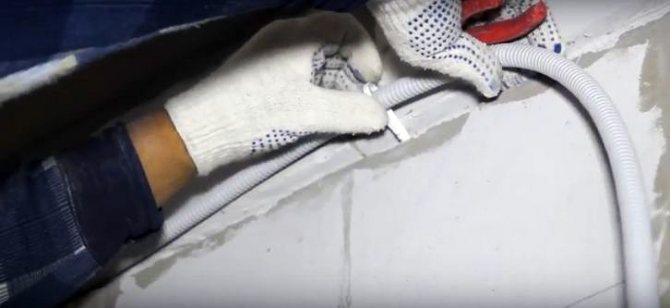

Крепление кабеля в штробе

При скрытой проводке кабель укладывают в штробу — канал, прорезанный в стене или полу помещения. После того как прокладка электропроводки закончена, прорезанные каналы заделывают штукатуркой либо стяжкой, надежно закрывая кабель.

Дюбель-хомут для крепления кабеля в таком канале – оптимальный вариант. Здесь не требуется большой прочности, но важна скорость и дешевизна.

Как вариант крепления используют гипсовый раствор. Однако, несмотря на то, что при этом не нужно сверлить отверстия, скорость крепления возрастает не на много. К тому же гипсовые «нашлепки» получаются неаккуратными, мешают при штукатурке.

При укладке в штробах для размещения кабеля также используют короба и рукава различного вида. Удорожание прокладки при этом компенсируется возможностью при необходимости сменить проводку, не разбивая стену.

Особенности горючих оснований

Особые требования предъявляют к электромонтажу основания из горючих материалов: дерева, древесных или обычных пластиков. В случае форс-мажора –– короткого замыкания или скачка нагрузки –– провода способны загореться. Пламя перекинется на конструкцию, вызвав пожар. Возможен и обратный случай: при возгорании самой конструкции провода расплавятся, создадут короткое замыкание, усугубляя ситуацию либо создавая опасность поражения эл. током при тушении огня водой.

Чтобы этого не произошло, ПУЭ диктуют необходимость использования несгораемых креплений в виде металлических гофрированных рукавов, труб или коробов.

Методы крепления к стенам из различных материалов

Ошибочно полагать, что проводку можно закрепить на любой ровной поверхности. Несущие конструкции и перегородки возводятся из материалов, отличных по свойствам:

  • тонкие, мягкие;
  • плотные;
  • твердые.

Мягкими считаются поверхности стен из пористых материалов (пено-, газобетон). К данной группе относится и гипсокартон, пластик, ДВП. Эти материалы способны выдерживать умеренную нагрузку, деформируются под воздействием сильного давления. Чтобы предотвратить разрушение всей конструкции, следует выбирать способы крепления кабеля к стене, основанные на использовании крепежных элементов, которые имеют расширенную среднюю/торцовую часть. Это могут быть дюбели разных типов.

К группе плотных материалов относится ДСП, дерево, гипс. Поверхности, покрытые штукатуркой, тоже отличаются прочностью. Верхний слой материала имеет плотную структуру. Если решается вопрос, как закрепить кабель на такой стене, рассматривают 2 варианта: гвозди, саморезы.

Первый из них менее надежен. Таким крепежом можно обойтись, если он используется в качестве временной меры или же данный участок не будет эксплуатироваться в дальнейшем. Из-за подвижности уменьшается прочность фиксации гвоздя в стене. Чтобы закрепить саморезы, предварительно делают отверстия меньшего диаметра. Однако эта мера используется, только если крепеж устанавливается с трудом.

Твердые материалы: бетон, кирпич. На таких стенах крепятся дюбеля, а затем уже держатели на винтах (скобы, хомуты, стяжки и т. д.). Когда нужно установить кабель на кирпичной, бетонной стене, диаметр отверстия должен соответствовать размеру дюбеля. В остальных случаях разница должна составить 1 мм.

Прокладка кабеля по фасаду здания без выполнения перехода

Общие правила наружной прокладки по стене здания:

Минимальные расстояния до элементов при горизонтальной прокладке:

  • над наличниками окон или дверей — 30 см;
  • под наличниками окон или платформой балкона (нижняя плоскость) — 50 см;
  • над грунтом — 275 см.

Минимальные расстояния до элементов при вертикальной прокладке:

  • до наличников окон — 50 см;
  • до края балконов или дверей — 100 см.

Минимальное расстояние от СИП до стены — 6 см.

Последний пункт требует расшифровки. Он относится исключительно к СИП, и связан с особенностями его конструкции. Этот провод не имеет внешнего слоя изоляции, покрытие есть только на токоведущих жилах. Изоляционный материал (ПЭТ) поддерживает горение, и сохраняет свойства только при температуре до 70–90°, в зависимости от модификации. Кроме того, есть СИП с голой жилой, которая используется как нулевая.

По причине невысокой противопожарной стойкости, этот кабель не должен крепиться вплотную к стене. Если кабель загорится, огонь не перекинется на стену. Для монтажа используются специальные фасадные крепления.

Дюбель-хомутом

Простейший способ крепление кабеля к стене — дюбель хомутом. Главное, правильно подобрать размер хомута. Он будет зависеть от диаметра провода. Для того, чтобы закрепить шнур с помощью дюбель-хомута, в поверхности необходимо проделать дрелью отверстие. Хомут вставляется в отверстие вместе с кабелем. Концы дюбель-хомута расходятся в стене, и таким образом крепятся к ней, хотя и недостаточно плотно. Для гипсокартонового перекрытия используется дюбель-бабочка.

Если данный способ укладки использовать на улице, то следует приобретать черный дюбель-хомут. Он устойчив к ультрафиолетовым лучам. Этот способ укладки довольно дешевый, но кабель недостаточно плотно прилегает к поверхности и может выскочить. Хочу отметить, что каждый провод необходимо закреплять отдельным хомутом.

Ввод электричества в дом

Как уже отмечалось, подключение вводного кабеля должно выполняться представителями специализированной организации, занимающейся электроснабжением.

В настоящее время жилой дом может быть подключен к ЛЭП тремя основными способами:

  1. Прокладка воздушной линии от столба с использованием алюминиевых неизолированных проводов. Этот способ считается наиболее опасным и на практике его применение значительно сократилось.
  2. Устройство ввода от воздушной линии самонесущим изолированным проводом (СИП-кабелем). Надежная изоляция позволяет избежать коротких замыканий в любых ситуациях, а в случае обрыва кабеля опасность поражения током для людей отсутствует.
  3. Ввод в дом специальным бронированным кабелем, прокладываемым под землей. Этот способ считается наиболее безопасным, особенно для деревянных домов, но и более дорогостоящим.

Поскольку основной темой является СИП-кабель, на его использовании в качестве ввода стоит остановиться более подробно. Данный способ пользуется широкой популярностью, благодаря своим конструктивным особенностям и техническим характеристикам. Однако при использовании этого кабеля, необходимо соблюдать определенные условия, особенно в вопросах его прокладки по стене деревянного дома.

Очень многие специалисты являются противниками расположения СИП даже в каменных и кирпичных домах. Они считают изоляцию проводов недостаточно надежной по физическим характеристикам прочности. В связи с этим, СИП-кабели не должны контактировать с любыми видами строительных конструкций. Такая перестраховка объясняется защитой воздушной линии от короткого замыкания автоматом, который рассчитан на очень большой эксплуатационный ток. То есть, отключение защитного выключателя, установленного на подстанции, происходит с определенной задержкой. За это время мощная электрическая дуга с высокой температурой вполне способна поджечь сухие конструкции деревянного дома. Однако существует множество сторонников такого способа прокладки при условии соблюдения определенных мер безопасности.

Одним из таких способов является использование для ввода металлической толстостенной трубы, которая эффективно локализует действие электрической дуги

Особое внимание следует обращать на вход и выход кабеля СИП из трубы. Во избежание возможного перетирания провода о торцовую часть трубы, обеспечивается его дополнительная защита с помощью гофрированной трубки. Одним из вариантов устройства ввода может быть устройство перехода от алюминиевых жил СИП на кабель, запланированный для прокладки внутри деревянного здания

Он должен быть огнестойким и не распространять горение. Эта часть ввода, протянутая до щитка, дополнительно защищается автоматическим выключателем. Автомат также применяется, когда используются неизолированные провода, подключенные к отрезку соединительного кабеля. Во всех случаях номинальное значение автомата должно быть выше на одно значение по сравнению с вводным щитом

Одним из вариантов устройства ввода может быть устройство перехода от алюминиевых жил СИП на кабель, запланированный для прокладки внутри деревянного здания. Он должен быть огнестойким и не распространять горение. Эта часть ввода, протянутая до щитка, дополнительно защищается автоматическим выключателем. Автомат также применяется, когда используются неизолированные провода, подключенные к отрезку соединительного кабеля. Во всех случаях номинальное значение автомата должно быть выше на одно значение по сравнению с вводным щитом.

Устройство и виды кабель-каналов для электропроводки: типы, цены изделий

Кабель-канал представляет собой короб для электропроводки, сделанный в виде закрытого профиля. В большинстве случаев изделия имеют треугольную или прямоугольную форму, хотя встречаются и другие варианты. Конструкция состоит из металлического или пластикового короба, а также крышки. Изделие фиксируется на поверхности различными способами.

Кабель-канал представляет собой конструкция из металлического или пластикового короба и крышки

Для монтажа используются:

  • заклепки;
  • саморезы;
  • специальный клей;
  • винты и т.п.

После того как изделие установлено и закреплено, осуществляется прокладка кабелей в каналы, а затем закрывается крышка. Благодаря особой конструкции все детали приспособления надежно держатся, поэтому нет необходимости в покупке дополнительных фиксаторов. В комплектацию может быть включена различная фурнитура. Она используется для установки дополнительных элементов.

В стандартном наборе обычно присутствуют:

  • переходники;
  • соединители L- или Т-образной формы;
  • заглушки кабель-канала;
  • углы и т.п.

Схема соединения кабель-канала при помощи дополнительной фурнитуры

Если какая-то из деталей была повреждена в процессе монтажа, ее можно приобрести отдельно в любом строительном магазине.

В кабель-каналы для электропроводки можно укладывать следующие виды проводов:

  • компьютерные;
  • силовые;
  • телевизионные;
  • телефонные;
  • слаботочные (видеонаблюдение и пожарная сигнализация).

Сфера применения конструкций, преимущественно пластиковых распространяется на офисные и жилые здания, производственные и административные объекты, медицинские и учебные учреждения, бани и развлекательные комплексы.

Преимущества монтажа электропроводки в кабель-канале:

  1. Долговечный результат.
  2. Безопасность и практичность.
  3. Защита проводки от механических и химических повреждений, а также от влияния влаги и температур.
  4. Эстетически привлекательный внешний вид.
  5. Экономичность.
  6. Быстрый доступ к проводке.

Кабель-каналы из пластика чаще всего используют в жилых или офисных помещениях

Характеристика металлических кабель-каналов

Металлические конструкции считаются более качественными, нежели пластиковые короба для электропроводки. Для их изготовления производители используют два вида материала: оцинкованную сталь и анодированный алюминий. Такие изделия способны выдерживать большие нагрузки.

Изделия из оцинкованной стали обладают огнеупорными свойствами. Они используются для установки систем оповещения и видеонаблюдения. Стальные короба защищают провода от механических повреждений и влияния электромагнитного излучения. Цена этих изделий значительно выше, чем пластиковых. Стоимость оцинкованного кабель-канала 60х40 мм длиной 2 м (производитель OBO Bettermann) составляет 1175 руб./шт.

Короба, изготовленные из анодированного алюминия, не пропускают к проводке электромагнитное излучение. Этот тип материала обладает стойкостью к огню и механическому воздействию, он практичен и долговечен. Покупка алюминиевого мини-канала 65х40 мм на одну секцию (производитель SIMON) обойдется в 3500 руб./шт.

Металлические кабель-каналы более качественны и долговечны нежели их аналоги из ПВХ

Преимущества металлических изделий:

  • простая система монтажа;
  • высокий уровень пожарной безопасности;
  • большой выбор цветовых решений;
  • наличие крышки, укомплектованной надежной защелкой.

Вдобавок к этому стальной короб обладает высокой ударопрочностью, стойкостью к влиянию температурных перепадов и воздействию прямых солнечных лучей.

Характеристика пластиковых коробов для проводов

Пластиковые короба для электропроводки пользуются высоким спросом. Данные конструкции могут иметь квадратное, треугольное или прямоугольное сечение. В ассортименте современных магазинов можно найти пластиковые изделия любых видов и размеров, кабель-каналы этого типа могут выполнять защитную функцию и одновременно выступать в качестве декоративной маскировки для проводов.

Достоинства пластиковых коробов:

  • облегченный вес конструкции;
  • устойчивость к коррозийному воздействию;
  • простая система фиксации;
  • для монтажа крышки не требуется использование инструмента;
  • доступная стоимость;
  • высокие декоративные свойства ПВХ кабель-каналов позволяют использовать их в любых интерьерах;
  • не требуется особый уход;
  • материал хорошо поддается раскрою и позволяет получать отрезки любой длины;
  • не подвергается деформационным изменениям под влиянием температурных скачков.

Кабель-каналы отличаются друг от друга материалом изготовления, конфигурацией и размерами

Порядок и особенности монтажа

Согласно правил проводка укладывается горизонтально и вертикально, наклонный монтаж допустим только на лестницах. В остальных случаях от правил не отступают и при открытой проводке. Для получения ровного среза при монтаже пластиковых кабель каналов с тонкими стеками пользуются ножницами по металлу или другими, но режущая кромка обязательно должна быть острой. Алюминиевые и металлические лотки отрезают ножовкой по металлу. Толстый пластик тоже можно резать этим же инструментом — будет ровный край и не замнется профиль.

Если необходим отрезок определенной длины — для отвода на розетку, например, отрезать надо в таком порядке: защелкнуть крышку, выровнять край, нанести отметки на крышку и корпус одновременно. После можно резать отдельно. При таком порядке длина обоих изделий будет одинаковой.

Обратите внимание, при прохождении угла крышку не разрезают на две части, а лишь подрезают боковые стенки — чтобы ее можно было согнуть. Не забудьте, что при обходе наружного угла крышка должна быть длиннее лотка в данном случае на ней лучше размечать места надрезов после того как корпус кабель канала закреплен

Правила монтажа пластиковых кабельных лотков

Не деревянную поверхность кабель канал крепится на гвозди с широкой шляпкой (можно использовать саморезы), на штукатурку или гипсокартонные стены — на саморезы. Для монтажа на кирпичные или бетонные стены необходима установка на дюбеля. Шаг крепления крепежа — порядка 60-70 см, в местах окончания профиля и местах стыка крепеж устанавливается на расстоянии в 3-5 см от края.

Если стыкуются два куска кабель каналов, крышку надо располагать таким образом, чтобы стыки корпуса и крышки не совпадали. Иначе стык будет слишком заметным и может образоваться неровность, которая еще больше подчеркнет место стыка.

Порядок укладки проводов

В смонтированные корпуса укладываем проводники. Чтобы стенки кабель каналов не провисали, с некоторым шагом устанавливаем поддерживающие перемычки, после чего защелкиваем крышки. На этом прокладку проводки в кабель каналах можно считать оконченной.

Методы крепления к стенам из различных материалов

Прежде, чем начать осуществлять крепление канала для кабеля, независимо от его материала, необходимо четко оценить, на каком типе стены будет проводиться данная манипуляция. В соответствии с этим подобрать способ фиксации.

Необходимо четко оценить, на каком типе стены будет проводиться крепление кабель-канала.

Крепление кабель-канала на дюбель-гвозди

Наиболее распространенный тип установки, который отличается универсальностью, простотой монтажных манипуляций и невысокой ценой. Такой вариант подходит для скрытой и открытой вариаций монтажа.

Но, важно учитывать, что дюбеля, так же как саморезы и винты, нужно закручивать до конца. В противном случае, шляпка, которая будет торчать, может повредить изоляцию провода

Способ применяется на стенах из кирпичной кладки, а также бетонного монолита. Шаг фиксации должен иметь расстояние около 45 см.

Такой вариант подходит для скрытой и открытой вариаций монтажа.

Как крепить кабель-канал на клей

Для реализации данного варианта крепежа, нарезают сначала пластиковую конструкцию на необходимые по длине секции. Затем, нанести клей по тыльной стороне канала. После этого проводится фиксация к поверхности. Немного подержать, так клей успеет схватиться.

Стоит помнить, что выбирать клеевые составы рекомендовано в крайних случаях, когда смонтировать по-другому не предоставляется возможным. Например, когда необходимо поставить пластиковую конструкцию на кафельную плитку или дорогие обои.

Для реализации данного варианта крепежа, нарезают сначала пластиковую конструкцию на необходимые по длине секции.

Особенности крепежа на саморезы

Чаще всего подобный крепеж используют на деревянных поверхностях или по гипсокартонных конструкциях. Во втором случае необходимо очень аккуратно осуществлять манипуляцию, чтобы не привести к раскрашиванию. Расстояние между соседними саморезами чаще всего находится в интервале 35…45 см. Выбирается по сечению провода и материалам самой стены.

Чаще всего подобный крепеж используют на деревянных поверхностях или по гипсокартонным конструкциям.

Можно ли использовать гвозди для монтажа

Применение гвоздиков – это крайне редкие случаи. Не стоит их выбирать по причине.

  • Могут надежно войти только в деревянную стену;
  • При малейшей механической нагрузке, могут выскочить из деревянной поверхности и привести к повреждению провода;
  • Гвоздики могут послужить дополнительной фиксацией к клею, для обеспечения повышенной надежности на случая рассыхания клеевого состава с течением времени.

Применение гвоздей – это крайне редкие случаи.

Пластиковые кабель-каналы, их разновидности и размеры

Чаще всего пластиковые типы кабель-каналов используются для прокладки информационных кабелей в офисах и при необходимости сделать открытую или временную проводку – в этом случае в них также укладывают силовые кабели и провода для линий освещения.

Форма, материалы и размеры

Изначально это были белые или серые профили, прямоугольного сечения в виде буквы «П» (односекционные) или «Ш» (на две и более секции). Затем стали выпускать кабель-каналы разнообразных форм и расцветок, предназначенные для прокладки кабелей различного назначения. Появились треугольные кабель-каналы или в форме полусферы – стало удобнее использовать их для проводов различного назначения в зависимости от назначения помещения, используемых в его отделке материалов и необходимости свободного доступа к спрятанным внутри кабелям.

П- образный кабель-канал.

Треугольный кабель-канал.

Ш- образный кабель канал.

Кабель-канал виде полусферы.

Для производства кабель-каналов применяется негорючий ПВХ или полиэтилен. Длина одной секции обычно составляет 2 метра, но производители могут использовать и другие стандарты, поэтому при необходимости можно найти кабель-каналы длиннее. Ширина и высота в сечении составляет от 10 до 60 мм, но и здесь могут быть исключения.

Наиболее популярными являются кабель-каналы П-образного сечения. П-образные кабель-каналы могут быть изготовлены со сплошными или перфорированными стенками. В качестве их достоинств можно отметить меньший вес и более низкую цену.

Размеры кабель-каналов П-образного типа и их полезное сечение:

Профиль Размер (ширина × высота), мм Полезное сечение, мм2 Толщина стенок, мм
 12х12  130
 15х10  135  1
 16х16  230  1
 20х10  180  1
 25х16  360  1,1
 25х25  563  1,1
 40х16  576  1,3
 40х25  900  1,3
 40х40  1440  1,3
 60х40  2160  1,7
 60х60  3240  1,7
80х40 2880 1,7
80х60 4320 1,7
100х40 3600 2
100х60 5400 2

*Полезное сечение кабель-каналов некоторых производителей, может отчичаться от приведенного в таблице.

Способ крепления к поверхности

В зависимости от материала поверхности, на которой надо закрепить кабель-канал, применяются разборные и неразборные крепления. К первым относятся дюбель-гвозди (6Ч40), металлические скобы или саморезы – для них в некоторых кабель-каналах с завода прорезаны отверстия. Неразборные крепления применяются на штукатурках и подобных материалах – к ним кабель-каналы просто приклеиваются (хотя тут надо учитывать вес короба с проводами).

Дополнительные элементы

Чтобы не приходилось вручную подрезать короба для поворотов или разветвлений магистрали, производители выпускают дополнительные элементы – поворотные углы, тройники, заглушки и т.п. для каждого из видов кабель-каналов. Они позволяют создать разводку любой сложности без ущерба для интерьера и потерь времени на монтаж.

Также предусмотрены отдельные крепления для розеток и выключателей – эти элементы электрической цепи монтируются в специальные элементы, что закрепляются непосредственно в кабель-канале.

Напольные и плинтусные кабель-каналы

Отдельной категорией идут напольные и плинтусные кабель-каналы.

Напольные кабель-каналы.

Все напольные и плинтусные кабель-каналы, также имеют свои дополнительные элементы упрощающие прокладку магистралей.

Плинтусные кабель-каналы внутри пустотелые и могут вмещать в себе много проводов. Это отличный вариант для прокладки антенного или компьютерного кабелей.

+ Плюсы кабель каналов

  1. Нет нужды штробить стены для укладки проводов.
  2. Уложенный кабель всегда открыт для осмотра – рядом всегда можно проложить дополнительную линию.
  3. Несмотря на кажущуюся мягкость, кабель-канал дополнительно защищает уложенные в нем провода от механических повреждений.
  4. Монтаж магистрали выполняется максимально быстро.
  5. Различные формы кабель-каналов позволяют вписать наружную линию электропроводки в большинство интерьерных решений.

— Минусы кабель каналов

  1. Иногда кабель-каналы совсем не смотрятся в интерьере помещения.
  2. Короб «забирает» у стены несколько сантиметров пространства.
  3. Кабель-канал легко случайно зацепить – сбить с крепления или поломать.
  4. Качественная прокладка возможна только при использовании большого количества дополнительных аксессуаров – поворотов, разветвлений и т.п.

гофрированные 20 мм, 16 мм, 25 мм

Каждый ремонт предполагает проблемы, связанные с сокрытием электрических проводов. Несколько десятилетий назад, такие кабеля скрывались в электротрубку с тонкими стенами. Особенно актуальным такое решение было при прокладке электрокабеля с наружной стены зданий, домов. Применение стальной трубы имеет множество преимуществ, однако, при этом, основной недостаток в виде высокой рыночной стоимости, значительно снижает популярность данного метода.

Крепеж клипса

Монтажные работы предполагают наличие сварочного аппарата, ведь без сварки невозможно плотно и качественно соединить две трубы, при этом обеспечив герметичность шва. Это также повышает бюджет установочного процесса.

На смену финансово затратным тонкостенным стальным трубкам пришли бюджетные, но не менее надежные, пластиковые гофрированные трубки. Они гораздо легче по весу, соответственно проще в монтаже. Также эти аксессуары не нуждаются в ежегодной покраске, снижая к нулю затраты на содержание такой установки. Изделия гибкие и прочные, что и обеспечивает их сегодняшнюю популярность в строительной сфере. Однако вопрос крепежа все также остается открытым. Оптимальным решением здесь выступают применение крепежных клипс.

Что такое крепеж-клипса

Клипсы для монтажа являются сегодня обязательным атрибутом любого строителя. Данный элемент предназначен специально для крепежа труб самого разнообразного назначения. Визуально данный агрегат выглядит в виде квадратного основания с отверстием посередине для вкручивания шурупа, а также двум полукруглым скобам по бокам основы. При правильном подборе диаметра ребер, они обеспечивают надежный захват трубы, а также долгий срок эксплуатации.

Крепеж-клипсы могут закрепляться на таких поверхностях как:

  • бетон;
  • кирпичная кладка;
  • пенобетон и железобетон;
  • деревянные перекладины.

Монтаж данного инструмента происходит при помощи дюбеля или шурупа, который вкручивается в специальное отверстие посредине основания клипсы. Материал изготовления данного изделия – высококачественный пластик. Его особенностями является стойкость к любым перепадам температур.

Крепление пластиковой трубы

Благодаря данному свойству крепежная клипса может быть использована при закреплении гофрированной трубы на улице, выдерживая как зимние морозы, так и палящую летнюю жару.

Так же значительным достоинством клипсы является ее устойчивость к таким внешним факторам как:

  • ультрафиолетовое излучение;
  • кислоты и алкалины;
  • солевое воздействие.

Крепеж клипса

Может применяться для напольного, настенного, а также потолочного крепления трубы.

Разновидности и отличия

По своим разновидностям данный строительный элемент отличается лишь цветом, небольшими разностями в дизайне и, наиболее важное, в диаметре боковых ребер. Цветовые решения клипсы могут быть серыми или белыми, визуально, боковые ребра могут иметь треугольную или трапециевидную форму

Крепеж универсальный

Однако основное отличие, на которое и обращает внимание потребитель – это диаметр боковых захватов. Диаметр крепеж-клипсы варьируется от 16 миллиметров, до 0,5 сантиметров

Именно от этой величины зависит использование данного строительного аксессуара.

Так, например, наиболее популярные размеры аксессуара:

  • крепеж клипса для трубы 16 мм., внутренний диаметр 0,16 см.;
  • крепеж клипса для трубы 20 мм. имеет внутренний диаметр 0,2 см.;
  • крепеж клипса для трубы 25 мм. Соответственно, имеет внутренний диаметр в 0,25 сантиметров.

Как прикрепить удлинитель к стене

У меня есть удлинитель ( этот ), у которого нет отверстий сзади для крепления к стене. Я подумал, что я использовал бы клей Командной Стрипы и покончил бы с этим, но у него есть маленькие цепкие ножки на дне, которые поднимают его над поверхностью настолько, что командная полоса не будет надежно удерживаться. Что еще может работать? Поскольку у него будут время от времени подключаться и отключаться кабели питания (и кабели USB), он должен выдерживать нагрузки, перпендикулярные плоскости стены.

Ответы

Чтобы не повредить устройство и не потерять гарантию, не снимайте ножки и не закрепляйте устройство непосредственно на креплении или стене.

Вместо этого я бы предложил сделать кронштейн, который закрепит устройство, а затем установить кронштейн туда, где вы хотите разместить устройство.

Кабельная стяжка: При наличии деревянного блока размером с устройство просверлите два отверстия по ширине блока, убедившись, что отверстия находятся в таком месте, чтобы при прохождении кабельных стяжек они не мешали ни одной из розеток. Установите блок на стене, пропустите кабельную стяжку через отверстия и затяните вокруг блока.

Металлические полосы: 2 перфорированных металлических полосы монтируются непосредственно на стену или на блок, как указано выше.

Формованный или направленный кронштейн: создайте два кронштейна, которые будут сидеть и поддерживать любой конец блока. Деревянные блоки проложены таким образом, что они подходят к каждому концу блока, оставляя розетки свободными, эти перфорированные кронштейны можно прикрепить к стене, когда блок находится внутри. Если вам удастся найти пластик, который можно отформовать или протолкнуть, используйте этот метод, и это будет самый умный вариант.

Разве нельзя использовать нож или другой острый край для снятия ног? Большинство резиновых ножек, которые я видел, либо прикреплены с помощью втулок — по существу тонких кусков резины, которые проходят через небольшие отверстия с немного большей частью на конце, чтобы удерживать его на месте. Более дешевые компании прикрепляют плоские с помощью клея.

Если удаление невозможно, лучше всего использовать клей Command для адгезии к стене. Тем не менее, вам нужно прикрепить что-либо к нижней стороне полосы (используя тонкую клейкую ленту или, в идеале, клей + зажим), что увеличит толщину до уровня ножек.

Вероятно, я бы использовал светлое дерево, такое как бальза или бас из хобби-магазина, так как они доступны в различных небольших размерах и в широком диапазоне толщин. Вы даже можете найти кусок, который уже имеет правильную длину и ширину в своем выборе! (Обязательно возьмите с собой удлинитель для проверки толщины длина х ширина.) Если ни один из них с надлежащей толщиной не подойдет, просто возьмите немного больший, обрежьте его достаточно маленьким, чтобы заполнить большую часть площади, нарисуйте его чтобы соответствовать стене или полосе (при желании), и прикрепите его с желаемым клеем к полосе. Примените командные полоски на другую сторону, следуя прилагаемым инструкциям, затем прикрепите их к стене.

Это будет отлично работать, и у вас, вероятно, уже есть что-то в вашем доме, что вы можете изменить для работы (честно, даже пара слоев тщательно склеенного, отделанного и окрашенного гофрокартона может выглядеть профессионально! Вы будете удивлены!) Честно говоря, если бы это был я, я бы, наверное, нашел способ убрать ноги.

Скобами

Этот способ можно назвать традиционным. Он имеет несколько преимуществ. Во-первых, вы можете зафиксировать сразу несколько параллельно идущих кабелей. Во-вторых, они будут плотно прилегать к поверхности.

Скобы изготавливаются либо из нарезанных алюминиевых полосок или из жесткого провода. А крепятся они с помощью шурупов. Для того чтобы изготовить скобы вам понадобиться лист металл и ножницы. Полоски нарезаем шириной в 1-2 см и длиною в 6-8 см. Отверстия делаются посередине полоски пробойником или гвоздем. Закрепить провод довольно просто, необходимо загнуть усы скобки и пристукнуть их аккуратно молотком.

Этот способ не дорогостоящий, но затратный по времени, так как заготовки нужно делать самому. Острые концы скобки могут повредить шнур, потому укладку необходимо делать очень аккуратно. Металлическая скобка подвержена коррозии и ржавчина может отображаться на поверхности. Если скобы изготовленные из широкой проволоки ПТПЖ, то ржавчина им нестрашна.

Монтаж кабельных каналов

Если же принято решение сделать монтаж коммуникаций с помощью кабель – каналов, то крепление к бетонной стене, кирпичной поверхности, гипсокартону осуществляется путем сверления отверстия и крепления дюбелем. Далее в него укладывается один кабель или несколько, и сверху кабель – канал закрывается. Обязательно надо придерживаться того правила, что в нем остается 50% свободного пространства во избежание перегрева проводки.

Наиболее качественной продукцией с гарантией пожарной безопасности и хорошей жесткостью короба являются изделия компании Legrand. Но имеются и отечественные аналоги (фирма ДКС) с похожими характеристиками и бюджетной стоимостью. Крепление кабель канала производится изнутри, поэтому снаружи никаких элементов, кроме самой конструкции, не будет видно.


Монтаж кабеля

К тому же всегда остается вариант закрытия таких коммуникаций декоративными панелями, гипсокартоном.

Крепеж осуществляется при помощи клипс либо металлической скобой.

Крепление кабеля к тросу

Чтобы прикрепит кабель к тросу, берут либо пластиковые
крепежи на основе стяжек, либо специальные металлические конструкции. У каждого
варианта есть достоинства и недостатки:

  • Пластик быстрее выходит из строя из-за
    ультрафиолета, перепадов температуры и т.д. Но крепить стяжками кабель
    получается очень быстро. Достаточно захлестывать линию петлями, пропускать
    свободный край в замок и затягивать.
  • Металл служит дольше пластика. Но для установки
    каждого элемента придется закрутить минимум один винт.

Поскольку однозначного лидера в этой категории нет, выбор
конкретного варианта – дело вкуса монтажника и заказчика.

Крепление строительной смесью

Этот способ нельзя назвать простым, так как крепится кабельный шнур непосредственно к стене. Понятно, что делать штробы (канал) в стене, ремонт которой уже окончен, никто не будет, потому этот вариант подходит в том случае, когда вы только начинаете отделку поверхностей помещения. Впрочем, этот способ можно считать самым эстетичным, так как шнуры спрятаны в стене и их не видно.

Обычно штробы проделываются с помощью болгарки и зубила. Изначально необходимо наметить линии, где в дальнейшем будет проходить кабель. Может этот совет покажется очевидным, но штробы делаются только по прямым линиям. Для того, чтобы сделать отверстия, необходимо болгаркой проделать две параллельных линии, а затем выбить канал с помощью молотка и зубила.

В канал закладывается провод и заделывается гипсом. Поскольку гипс — быстросохнущая смесь, заделывать отверстие нужно также быстро. Для удобства кабель в штробах крепится специальными заклепками, чтобы он не торчал и его не нужно было придерживать. Данные заклепки помогут вам при зашивании нескольких проводов в стену. С ними процесс укладки и замазывания будет происходить быстрее, и вам не пройдется несколько раз замешивать гипсовою смесь. Данный способ имеет свои недостатки, при повреждении кабеля для его замены необходимо раздолбать отверстие в стене.

Стяжки с площадкой

Представляет собой дюбель с резьбой и площадкой (квадратной или прямоугольной), к которой прикреплена стяжка. Эти крепежные элементы (КСП) удобны для быстрой установки. Изготавливают из негорючего пластика.

КСП — стяжка с монтажной площадкой под дюбель

Первоначально устанавливают дюбель, на который и накручивают площадку со стяжкой. После этого крепят и провода. Монтаж годится для деревянных, кирпичных и бетонных стен и потолка. С помощью таких площадок можно крепить сразу несколько кабелей.

Дюбель-хомут

Применяют для оперативного крепления одного кабеля. Хомутик очень прост в установке. Перфоратором (если стена бетонная) высверливается отверстие необходимой длины и диаметра. После этого хомут аккуратно раскрывают, укладывают в него кабель и острым концом засовывают в отверстие. Хомут не выпадет из него благодаря двусторонним насечкам на его боковинах.

Форма хомутика должна соответствовать форме поперечного сечения кабеля. В основном она или круглая или прямоугольная. Эти установочные элементы имеют небольшую стоимость и надежны в креплении.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *

Adblock
detector
