Из каких частей состоит рубанок

Торцовый рубанок

Как видно из названия данного столярно-плотницкого инструмента, предназначен он для чистого финишного строгания торцов заготовок из древесины. Небольшие деревянные поверхности и боковые срезы деталей обрабатываются начисто благодаря наличию специально скошенного (под углом в 21º) резца. В торцовой модели также можно применять сменные ножи.

Корректировать глубину спила можно регулировкой вылета резца, которая выполняется с помощью специального валика. В основе конструкции указанного типа рубанков лежит штампованная база, ширина рабочей части которой достигает 40 мм. При этом основание инструмента и его монолитные боковины расположены перпендикулярно по отношению друг к другу.

Виды ручных рубанков

Типовая конструкция этого столярного приспособления имеет множество разновидностей. Даже классический ручной профессиональный рубанок, имеющий стандартные размеры, можно классифицировать в соответствии с конструктивными особенностями.

• Одинарный рубанок. Подходит для выравнивания поверхности, благодаря конструкции одинарного прямого лезвия ножа. Режущие края обладают наименьшим радиусом закругления, поэтому не оставляют следов на поверхности.
• Двойной рубанок. Удобен тем, что оснащен стружколомателем, который обеспечивает чистоту строгания. Поэтому инструмент незаменим при окончательной обработке изделия.

С развитием ремесла виды рубанков обрели много модификаций, каждая из которых отвечает определенному ряду задач.

• Фуганок. Это ручной инструмент для чистовой обработки изделия. Он отличается от рубанка длинной колодкой с двойным или одинарным ножом, позволяющей производить качественное выравнивание поверхности.
• Шерхебель — узкий рубанок, предназначенный для выемок, внешне похож на классический образец. Но шерхебель более массивен и отличается малым по ширине закругленным лезвием, которое при работе расположено к поверхности под углом в 45о_. Такая особенность позволяет строгать дерево вдоль и поперек волокон, оставляя глубокие ложбины. Основное значение этого приспособления состоит в черновой обработке изделия и снятия грубого верхнего слоя древесины.

Для плоского строгания

Обработка плоских поверхностей, например брусков или досок правильной геометрической формы, должна производиться с высокой точностью. Отклонение от прямолинейности влечет изменение габаритных размеров изделия. Для такого вида обработки предусмотрены устройства, с характерными конструктивными особенностями.

• Полуфуганок. В отличие от типового фуганка имеет меньшие размеры подошвы и резца. Это позволяет обрабатывать как крупные, так и мелкие изделия с прямой и ровной поверхностью, при этом достигая высоких показателей точности.
• Цинубель. Предназначен для придания шероховатости, которая необходима для лучшего сцепления изделий при присоединении с помощью клея. Устройство оснащено зазубренным лезвием, которым можно стругать даже свилеватую древесину и торцы заготовок.

Для фигурного строгания

Фигурная обработка древесины — целое искусство

Для создания уникальных образцов, имеющих профильное сечение, важно применять первоклассный лесоматериал — прямослойный, с минимальным количеством сучков. Однако, не менее весомое значение имеет использование разновидностей столярных рубанков специального назначения

1. Калевка — вид рубанка, предназначенный для фигурной обработки изделий. Имеет многоуровневую подошву и специальные кромки на ноже. Используется при изготовлении карнизов, багетов и дверных проемов.
2. Шпунтубель. Применяется для выборки пазов, шпунтовых соединений или отверстий в досках, соединенных по системе шип — паз. Он состоит направляющей и закрепляющей колодок, удержанных винтами.
3. Грунтубель. Подходит для зачистки трапециевидных пазов вдоль древесных волокон.
4. Зензубелем выбирают четверти и пазы, а после зачищают их. Ножи этого инструмента напоминают лопатки, а в корпусе существует специальное отверстие для выхода стружки.
5. Фальцгебель используется для отборки и зачистки четвертей и имеет ступенчатую подошву.
6. Горбач имеет выпуклую форму подошвенной части, поэтому удобен для обработки полукруглых, вогнутых или цилиндрических поверхностей.

Настройка рубанка

Ребро, которое представляет собой рабочую поверхность кромки ножа, имеет незначительный радиус закругления

Для его уменьшения важно производить заточку лезвия ножа в несколько этапов с помощью точильного круга и мелкозернистого шлифовального бруска. Угол заточки лезвия, равный 30°  считается оптимальным и универсальным для работы с твердыми и мягкими породами дерева

Правильная настройка положения ножа уменьшит физические и временные затраты на обработку изделия. Мало выступающее острие будет  просто скользить по поверхности изделия. А в случае, если лезвие далеко выдвинуто из колодки, оно будет захватывать слишком толстые волокна и рвать их. Режущая часть должна выходить над подошвой равномерно и параллельно, выступая на 0,2-0,3 мм. Соблюсти эти параметры можно с помощью линейки или на глаз. Корректировку производить слабыми ударами молотка, придавая лезвию необходимое положение.

Как выбрать подходящий рубанок

Определиться, какой рубанок лучше выбрать, не так сложно, как представляется на первый взгляд. Ручные строгальные инструменты являются довольно простыми конструкциями, где все основные элементы находятся на виду.

Чтобы выбрать качественный и долговечный рубанок, профессионалы рекомендуют обращать внимание на 3 момента:

1. Подошва. Не должна иметь видимых повреждений и сколов, должна быть ровная без нарушения геометрии. Единственное исключение – рубанки для фигурной резки, где ступенчатая подошва изначально предусмотрена конструкцией;
2. Нож. Лучше отдавать предпочтение инструментальной стали, которая хорошо держит угол заточки, не подверженная механическим повреждениям и износу. У заводских рубанков лезвие должно жёстко фиксироваться к корпусу без люфта.
3. Рукояти. Здесь нужно ориентироваться только на индивидуальные ощущения. Инструмент должен удобно лежать в руке, иначе работать им будет проблематично.

Если говорить о производителях, то при выборе ручного рубанка можно обратить внимание на продукцию компаний Stanley и Sigma. Среди электроинструмента заслуженной популярностью пользуются электрорубанки фирмы BOSCH и Makita

Рейтинг по популярности

Торцовый рубанок STANLEY 1-12-020

Мне нравится1Не нравится

Инструмент предназначен для обработки деталей, имеющих отшлифованную боковину с углублениями. Можно использовать на поверхности с лаковым черным покрытием, а также для обработки торцевых поверхностей заготовок из ламинированного пластика, дерева.

Вид	торцовый
Длина подошвы, мм	160
Ширина ножа, мм	40
Назначение	обработка дерева
Из чего сделан корпус	металл
Имеются ли регулировки	поперечное положение лезвия, глубина строгания
Вес, г	872
Цена, руб.	3296

Плюсы и минусы

регулировки
удобное размещение в руке
качественная сборка

крепление поворотного замка, фиксирующего нож, хлипковатое.

ЗУБР Эксперт “Одинарный” 18503-25_z01 250×50 мм

Мне нравитсяНе нравится

Металлический корпус комплектуется одинарным лезвием, изготовленным из стали (закалена до HRC 53-63). Ширина прохода ножа – 30 мм (при ширине подошвы – 50 мм).

Вид	рубанок
Длина подошвы, мм	250
Ширина ножа, мм	30
Назначение	обработка дерева
Из чего сделан корпус	металл
Из чего сделана рукоятка	пластик
Имеются ли регулировки	поперечное положение лезвия, глубина строгания
Вес  упаковкой, кг	1,47
Цена, руб.	984

Плюсы и минусы

нож высокого качества заточки
универсальное применение
подходит для твёрдых пород дерева

отсутствие лягушки
передняя ручка во время работы проворачивается, что создаёт неудобства

Kraftool 18527-35 350×50 мм

Мне нравится2Не нравится

Инструмент предназначен для обработки деревянных заготовок. Подходит для выполнения финишных работ благодаря удобной форме подошвы. Закалка и особенная заточка лезвия продлевает срок его службы.

Вид	рубанок
Длина подошвы, мм	350
Ширина ножа, мм	50
Назначение	обработка дерева
Из чего сделан корпус	чугун
Из чего сделана рукоятка	дерево
Имеются ли регулировки	трёхмерная регулировка положения лезвия с пятью степенями свободы
Вес, г	2930
Цена, руб.	7850

Плюсы и минусы

лезвие утолщено до 3 мм, что обеспечивает высокое качество реза
строгое соблюдение угла 90 градусов, между подошвой и боковыми гранями

существенных нет

Доборный рубанок Sparta 210785

Мне нравитсяНе нравится

Надёжную работу обеспечивает чугунный корпус и нож, выполненный из стали. Инструмент двигается уверенно даже по поверхности твёрдой древесины.

Вид	доборный
Длина подошвы, мм	230
Ширина ножа, мм	52
Назначение	обработка дерева
Из чего сделан корпус	металл
Из чего сделана рукоятка	пластик
Имеются ли регулировки	поперечное положение лезвия
Вес в упаковке, кг	1,23
Цена, руб.	742

Плюсы и минусы

закалённый нож (50–60 HRc)
комфортная рукоятка
компактные размеры
механизм автоматической центровки ножа

требует доработки и настройки

Шлифтик STANLEY 1-12-033

Мне нравитсяНе нравится

Инструмент устраняет дефекты грубого строгания, обеспечивает финишную обработку деревянных деталей.

Вид	шлифтик
Длина подошвы, мм	210
Ширина ножа, мм	44
Назначение	обработка дерева
Из чего сделан корпус	металл
Из чего сделана рукоятка	пластик
Имеются ли регулировки	глубины строгания, поперечного положения лезвия
Вес в упаковке, кг	1,23
Цена, руб.	2181

Плюсы и минусы

литая основа из чугуна
возможность регулировки
удобная рукоятка

существенных нет

Рубанок-одинарник, 250 х 63 мм, металлический, ширина ножа 50 мм (Станкосиб) Россия

Мне нравитсяНе нравится

Конструкция представляет собой корпус, изготовленный из стали (марка Ст3), и режущий элемент – нож, сделанный из стали (марка 65Г). На винте с накаткой имеется регулировочный механизм, обеспечивающий точное расположение лезвия.

Вид	Рубанок-одинарник
Длина подошвы, мм	250
Ширина ножа, мм	50
Ширина подошвы, мм	63
Назначение	обработка дерева
Из чего сделан корпус	металл
Из чего сделана рукоятка	фенопласт
Вес, кг	1,005
Цена, руб.	501

Плюсы и минусы

удобное расположение в руке
хорошая заточка
качественная сборка

существенных нет

STAYER MASTER 1854-24_z01

Мне нравитсяНе нравится

Инструмент оснащён острым ножом, изготовленным из закалённой стали. Эргономичная форма рукоятки обеспечивает комфортную работу.

Вид	рубанок
Длина подошвы, мм	240
Ширина ножа, мм	52
Назначение	обработка дерева
Из чего сделан корпус	дерево
Из чего сделана рукоятка	дерево
Имеются ли регулировки	поперечное положение лезвия
Вес в упаковке, кг	0,84
Цена, руб.	333

Плюсы и минусы

острый нож
удобно сидит в руке

требует доработки и настройки

Итоговая таблица рейтинга

Kraftool 18527-35 350×50 мм
2

Торцовый рубанок STANLEY 1-12-020
1

Доборный рубанок Sparta 210785

Шлифтик STANLEY 1-12-033

Рубанок-одинарник, 250 х 63 мм, металлический

STAYER MASTER 1854-24_z01

Ручной шпунтубель

Ручной шпунтубель.

Данный инструмент имеет и другие названия – пазник, дорожник. С его помощью на поверхности деревянной заготовки выбираются шпунты – специальные узкие пазы, которые располагаются на строго заданном удалении от кромки заготовки. Указанные пазы в деревообработке служат для надежного соединения различных деталей древесных конструкций.

Рубанком данной модификации можно производить шпунты глубиной до 12 мм и шириной 2-10 мм. Достаточно широкий диапазон глубин шпунта достигается при помощи регулировочного приспособления, которым работник может изменять степень погружения резца в древесную толщу. Сам нож пазника имеет полукруглое сечение.

В роли направляющей, с помощью которой выдерживается строгая параллельность паза относительно кромки заготовки, выступает дополнительная металлическая колодка. Благодаря такой конструкции шпунты можно располагать на расстоянии до 100 мм от края деревянного изделия.

Если лезвие рубанка затупилось

Как ранее было отмечено, даже при применении инструментальной стали при изготовлении лезвия не позволяет обеспечить требуемый уровень износостойкости. При длительной эксплуатации режущая часть незамедлительно истирается, поэтому приходится проводить своевременную заточку под требуемым углом. Среди особенностей подобной процедуры отметим следующее:

1. На момент работы лезвие должно быть расположено под правильным углом относительно обрабатываемой поверхности.
2. Заточка режущего инструмента проводится исключительно на специальном бруске, который крепится на верстаке. На момент заточки по бруску водят нижней частью режущей кромки.
3. На момент выполнения подобной процедуры нельзя изменять угол заточки, так как есть вероятность появления горбатости. Строгание, проведенное шерхебель с дефектами не позволяет достигнуть требуемого результата.
4. Заточка становится причиной образования заусенец, которые легко определить. Нельзя применять шерхебель с небольшими заусенцами, поэтому их снятие проводится путем точения с обратной стороны нескольким движениями.
5. Заключительный этап связан с правкой лезвия на смоченном водой оселке. Рекомендуется проводить круговые движения, которые исключают вероятность допущения ошибок и дефектов.

При обнаружении даже несущественного перекоса следует справить его, так как подобные дефекты зачастую становятся причиной быстрого износа рабочей поверхности при применении инструмента.

Основная идея

Да, такой самодельный фуговальный станок в отличие от серьезных промышленных образцов обладает рядом недостатков, а именно:

• Не может похвастаться высокой точностью обработки;
• Ширина обрабатываемой детали очень маленькая – всего 110 мм;
• Легкий – это недостаток, так как тяжелое массивное основание всегда придает устройству устойчивость и как следствие удобство в работе, что в итоге повышает качество результата.
• Небольшая мощность, ограниченная мощностью бытового электрорубанка;
• Материал корпуса – дерево, то есть не долговечный;

Тем не менее, у него есть и неоспоримые преимущества, которые делают его весьма полезным для достижения определенных целей и выполнения ряда задач, так как он обладает следующими достоинствами:

• Невысокая стоимость – серьезные фуговальные станки стоят десятки и сотни тысяч рублей, а этот стоимость этого самодельного фуговального станка складывается из стоимости рубанка и материалов;
• Компактность и мобильность – он с легкостью может храниться в любом месте в мастерской и быть развернут для работы в считанные минуты.
• Простота конструкции влияет на его надежность и ремонтопригодность.
• Возможность сделать необходимые размеры станка «под себя», например, можно увеличить длину рабочего стола или изменить высоту.

Изготовление самодельного фуговального станка

Боковая стенка

Прежде всего, изготовим боковую стенку, для этого используем фанеру толщиной 18-20мм размерами 150х480мм. Вырезав в заготовке место, в котором будет закреплён электрорубанок. Делать это следует при помощи электрического, или ручного лобзика, так как форма выборки имеет сложную конфигурацию.

Передний подвижный стол

Передний стол, который должен регулироваться по высоте, делается из двух прямоугольных деталей, скрепленных под углом 90 градусов. Для большей прочности конструкции нужно между ними сделать треугольные упоры. В данном примере все крепится на саморезы, тем не менее, рекомендуется для большей прочности еще места стыков промазать столярным клеем. В итоге должна получиться вот такая конструкция.

На расстоянии 70 мм друг от друга нужно сделать два сквозных отверстия диаметром 8-10 мм и в них забить мебельные забивные гайки. Лучше это сделать до сборки основания.

Установка подвижного стола делается с помощью двух винтов с обратной стороны боковой стенки. Для удобства можно использовать бинты с барашковой головкой или сделать самодельные крепления-держатели. Установка должно производиться так, чтобы плоскость подвижной части «подошвы» электрорубанка была в одной плоскости с подвижным столом фуговального станка.

Боковой упор нужен, чтобы обеспечить ровное и параллельной движение заготовки, а также для выведения точного угла 90 градусов между рабочим столом и плоскостью упора. Изготавливается упор просто – из двух деталей, которые можно выполнить как из фанеры, так и из массива дерева. В данном случае использован массив.

Фуговальный станок своими руками из электрорубанка готов к работе.

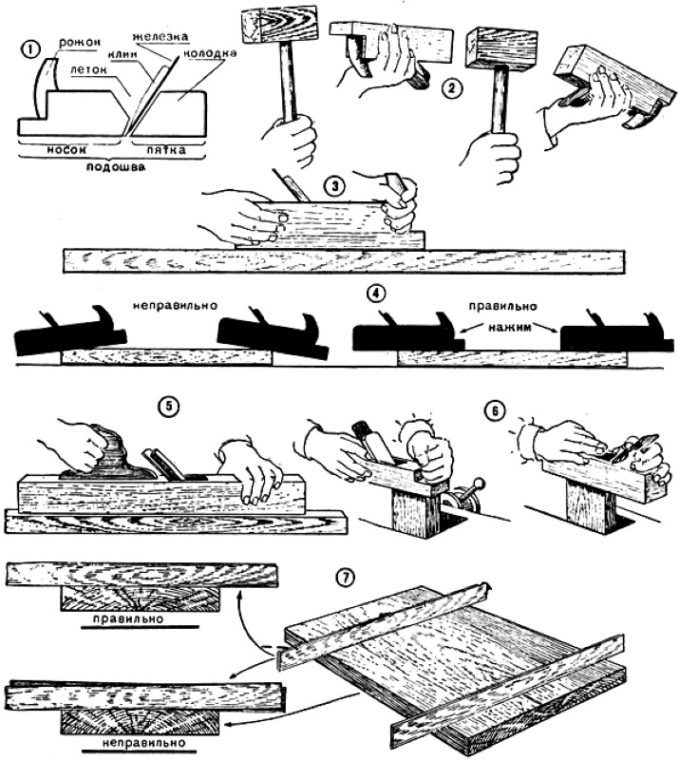

Правила работы с рубанком

Пользоваться ручным рубанком следует, учитывая конструкционные характеристики этого инструмента. При строгании усилие передают на переднюю часть корпуса инструмента левой рукой, при этом правая рука удерживает заднюю часть

Прибор важно вести вдоль волокон длинными поступательными движениями. Главный нюанс при чистовой обработке — не уменьшать усилие на рубанок и не снимать его с середины поверхности

В процессе черновой обработки движения могут быть более частыми и мелкими. Главным признаком качественной работы является непрерывистая лента древесной стружки, выходящая из под ножа прибора.

Строгание, на первый взгляд, кажется не трудной операцией, но требует некоторых навыков. Перед финишной обработкой изделия будет не лишним потренироваться на некондиционных обрезках материала, чтобы набить руку. Иначе внешний вид готового изделия может быть испорчен зацепами, обрывами или глубокими порезами древесных волокон.

При работе с рубанком, как и с любым ручным инструментом, важно соблюдать технику безопасности: всегда проверять исправность и точность настройки инструмента, хранить прибор в специально организованном месте, соблюдать устойчивое позицию корпуса тела и безопасное положение рук. После работы рекомендуется очищать устройство щеткой и мягкой тканью

Как поменять ремень?

Ремень может порваться по причине износа. Понять, что он порвался, просто. Не будет крутиться режущий элемент. Порыв ремня не повод нести технику в ремонт. Все можно сделать дома, соблюдая следующий алгоритм действий:

• Уточните модель устройства. Купите новый ремень для электрорубанка на рынке запчастей, исходя из полученных данных.
• Возьмите отвертку, снимите кожух или защитный пластик.
• Удалите следы старого ремня, стружку, сторонний мусор.
• Наденьте новый ремень в последовательности, сначала на ведущий вал, потом на ведомый. Последовательность зависит от модели и обычно четко регламентирована в инструкции.
• Оденьте элемент корпуса, зафиксируйте его на болты, выполните тестовое включение на холостом ходу.

Торцовый рубанок

Как видно из названия данного столярно-плотницкого инструмента, предназначен он для чистого финишного строгания торцов заготовок из древесины. Небольшие деревянные поверхности и боковые срезы деталей обрабатываются начисто благодаря наличию специально скошенного (под углом в 21º) резца. В торцовой модели также можно применять сменные ножи.

Корректировать глубину спила можно регулировкой вылета резца, которая выполняется с помощью специального валика. В основе конструкции указанного типа рубанков лежит штампованная база, ширина рабочей части которой достигает 40 мм. При этом основание инструмента и его монолитные боковины расположены перпендикулярно по отношению друг к другу.

Конструкция

Обычно рубанок состоит из заострённого металлического лезвия («резца», «железки»), расположенного под углом к обрабатываемой поверхности. Резец выдвинут на определённую регулируемую длину из корпуса инструмента («колодки»).

Элементы рубанка

Элементы деревянного рубанка

• A: Леток — прорезь, через которую выступает резец, а также выходит стружка;
• B: Резец (нож, профессиональн. — железка) — стальная заострённая пластина, режущая материал;
• C: Клин (зажим) — прижимает резец к корпусу рубанка;
• D: Регулятор глубины резания;
• E: Рожок — передняя ручка;
• F: Стружколоматель, заворачивающий и отламывающий стружку;
• G: Регулятор равномерности резания по ширине рубанка;
• H: Упор — задняя ручка;
• I: Упор для указательного пальца;
• J: Лягушка — пластина, позволяющая регулировать угол наклона резца. Регулировка выполняется отвёрткой при снятом резце.

Рубанки имеют следующие модификации конструкции:

• торцовый рубанок — имеет косо поставленный нож для более чистого строгания, предназначен для строгания торцов древесины;
• фальцгебель — имеет ступенчатую колодку, предназначен для обработки фальцев (четвертей), то есть прямоугольных выемок в кромках (например, выемок для стекла в оконных рамах);
• зензубель — рубанок с узкой колодкой и особой формой летка (отверстия для выхода стружки). Имеет нож в форме прямоугольной лопатки с тремя режущими кромками — основной и двумя боковыми. Предназначен для обработки пазов и фальцев;
• шпунтубель — рубанок, предназначенный для выборки узких пазов, «шпунтов» шириной от 2 до 10 мм параллельно кромке детали. Как правило, имеет регулируемый упор на двух направляющих, позволяющий выдерживать расстояние от кромки до края паза. Имеет упорный выступ под ножом, что позволяет выбирать тонкий шпунт на большую глубину (нож не изгибается и не дрожит). Обычно в комплект входят несколько ножей различной ширины;
• доборный рубанок имеет три полностью рабочих плоскости (слева, низ, справа) и минимальное расстояние между передней частью и рубанка и непосредственно ножом.

Этапы подготовки инструмента к работе

Для подготовки рубанка к работе нужно сделать следующее:

• настроить вылет ножа;
• отрегулировать положение стружколомателя (при его наличии);
• настроить зазор «ротика».

Вылет ножа влияет на толщину снимаемой стружки, скорость работы и чистоту получаемой поверхности. Для грубой обработки он должен быть около 0,5 мм, для чистовой – меньше. Процесс настройки металлического рубанка несложный, но в разных моделях он сильно отличается. В любом случае настройка выполняется вращением регулировочного винта. Обычно винт имеет левую резьбу, и при вращении по часовой стрелке вылет увеличивается.

Для правильной настройки деревянного рубанка сделайте следующее.

• Пару раз ударьте молотком по задней части корпуса. Это ослабит клин, который удерживает лезвие. Затем его необходимо извлечь.
• Настройте вылет ножа на меньшую глубину, чем это требуется. Желательно смотреть в торец инструмента, чтобы визуально контролировать положение лезвия.
• Нож имеет одностороннюю заточку. На большинстве моделей вставляется в корпус фаской назад.
• Установите клин.
• Скорректируйте положение ножа. Чтобы увеличить вылет, бейте молотком по верхней неострой кромке ножа. Чтобы его уменьшить, удары нужно совершать по торцу рубанка. Ударами по бокам добейтесь ровного положения ножа и клина. Острие ножа должно быть четко параллельно подошве рубанка.

Если высота выставления ножа будет слишком маленькая, лезвие будет не резать, а скользить по поверхности. Далее выставляем положение стружколома. Он должен находиться на расстоянии 1-5 мм от острой грани ножа. Чем больше – тем легче строгать, тем толще получается стружка и хуже качество обработанной поверхности. Он закрепляется винтом или эксцентриковым зажимом. Отрегулируйте зазор «ротика». Чем он меньше, тем выше качество изделия, но ниже производительность.

Некоторые модели позволяют регулировать угол установки ножа. Для работы с разной древесиной он отличается.

• 45 градусов – для строгания мягкой древесины. Такой угол наклона имеют большинство рубанков.
• 50 – для твердой древесины.
• 55 – применяется в профильных рубанках для обработки мягких материалов.
• 60 – в профильных рубанках для жесткого дерева.

Периодически проверяется подошва рубанка. Она должна быть плоской. Для проверки приложите к ней в нескольких направлениях линейку и посмотрите на просвет. Небольшие зазоры допускаются, но не у «ротика», не в начале и в не конце подошвы. При этом нужно учесть, что эти зазоры на металлическом рубанке кажутся больше за счет отражения света от блестящей поверхности. В действительности они меньше раза в 2.

Если подошва не ровная, сделайте следующее:

• снимите с рубанка лезвие;
• закрепите на абсолютно ровной поверхности наждачную бумагу;
• шлифуйте подошву до достижения правильного результата.

Качество подошвы определяется так:

• если есть множество маленьких блестящих пятен, равномерно распределенных по подошве, она плоская;
• если блестящие пятна большие и их мало – шлифование нужно продолжать.

Основной метод проверки – снятие пробной стружки. Стружка должна быть одинаковой по толщине по всей ширине рубанка. Главное при работе – умелые руки. Поэтому мы расскажем, как пользоваться рубанком правильно.

Область использования?

Среди прочих функций, электрорубанок умеет делать следующее:

• Снимать фаску с торцевой и фронтальной части пиломатериала.
• Создавать пазы для дальнейшей стыковки двух участков дерева.
• Выбирать четверть, подгонять разные участки дерева, получение шпунтов и другие действия с заготовкой.

Для работы с электроинструментом не нужно иметь специализированные навыки. Достаточно ознакомиться с инструкцией, соблюдать правила ТБ, иметь подготовленное рабочее место. Современные модели обладают механизмами для отвода стружки, что позволяет использовать инструмент даже в небольших бытовых помещениях, например, в гараже.

Какой рубанок выбрать

Перед тем, как выбрать рубанок для домашнего пользования, нужно обратить внимание на следующее:

1. при покупке ручного инструмента:

• лезвие – нож должен быть хорошо зафиксирован;
• желательно, чтобы лезвие было изготовлено из закаленной стали;
• подошва инструмента должна быть ровной без перепадов по высоте;
• материал изготовления корпуса ручного рубанка – дерево или металл;
• рукоятку инструмента следует выбирать в соответствии с размером ладони;
• вес инструмента – желательно, чтобы рубанок не весил более 3-4 кг;

Зачем нужен рубанок

1. при покупке электроинструмента:

• корпус рубанка должен быть без сколов и повреждений;
• тип питания (от сети или аккумулятор);
• кнопку включения – желательно, чтобы она была расположена так, чтобы в любое время инструмент можно было выключить одной рукой;
• длину шнура – сетевой шнур должен быть достаточно длинным, но, в то же время, не должен мешаться во время работы;
• для домашнего использования вполне подойдут модели рубанков с мощностью 400-800 Вт;
• желательно, чтобы частота вращения барабана была не ниже 15 тысяч оборотов в минуту;
• желательно, чтобы без труда снималась крышка ремня привода;
• защита от случайного попадания пальцев в работающий инструмент;
• количество рукояток на инструменте – более удобно работать рубанком с двумя рукоятками;
• глубина обработки желательно должна быть от 0 до 4 мм;
• ширина строгания должна быть не менее 80 см;
• комплектность – желательно, чтобы инструмент был укомплектован специальной установкой, дополнительными ножами, мешком для сбора стружки и т.д. А также должны быть документы на товар.

Как пользоваться?

У каждого мастера свой стиль работы, но общие черты одинаковые.

• Строгать нужно плавно, не допуская рывков. Стоять нужно сбоку от верстака, выставив одну ногу вперед.
• Строгать нужно вдоль направления волокон. Если заготовка широкая, лучше сначала вести рубанок по диагоналям, а затем выравнивать на плоскость. Для этого нужно воспользоваться специальной линейкой.
• Заготовка должна стоять неподвижно. Не допускается возникновение вибраций.
• Если инструмент забился стружкой, тогда ее нужно вытолкнуть вниз через «ротик». Если это не получается, щепкой стружка проталкивается вверх. Пользоваться для этой цели металлическими предметами нельзя, так как они повредят заточку лезвия. По этой причине рубанок нельзя ставить подошвой на верстак.
• Некоторые мастера держат рубанок под небольшим углом по направлению строгания. Это улучшает качество обработки, но ускоряет износ подошвы.

Конструктивные особенности рубанков

Классический образец инструмента выполнен из деревянного корпуса, с надежно закрепленным ножом. В нижней части, то есть в подошве, имеется прорезь, через которую выступает острое лезвие. Для удобства передняя часть конструкции обладает рог. За счет прилагаемых усилий, он обеспечивает плотное прилегание подошвы к обрабатываемой поверхности и придает нужное направление ножу.

Строение рубанков, как и многих других столярных приспособлений, подвергалось усовершенствованию. Деревянный корпус на производстве чаще заменяется более легким пластиковым материалом, или надежным металлическим. А процесс ручного строгания, требующий больших физических сил, упрощается с появлением механизированных электрических рубанков.

Принцип работы классического рубанка

Основные конструктивные элементы, из которых состоит инструмент — это нож и основание с рукоятью (рогом). Поэтому суть работы этим приспособлением составляют два понятия- точность настройки угла наклона ножа и абсолютное прилегание подошвы к обрабатываемой поверхности.

Степень прилегания рабочей части к поверхности изделия во многом зависит от материала, из которого выполнен инструмент. Главное условие, которое он должен быть обеспечивать — совершенная гладкость и ровность подошвенной части. Дерево, из которого выполнен рубанок со временем может деформироваться и истираться. Особенно при обработке твердых сортов древесины. Металлический инструмент имеет абсолютно ровную подошву, но сильно подвержен коррозии. Поэтому, при выборе материала корпуса, стоит учитывать условия, в которых прибор будет эксплуатироваться, а также разнообразие видов обрабатываемой им древесины.

Разновидности [ править | править код ]

В зависимости от вида строгания (плоского, профильного), размера колодок, профиля и угла установки ножа различают следующие рубанки:

• Шерхебель — рубанок для грубого строгания с плоской подошвой колодки и закруглённым лезвием резца;
• Медведка (удлинённый с двумя ручками), одинарный и двойной рубанок со стружколомателем — для грубого строгания;
• Фуганок иполуфуганок (отличается большой длиной колодки) — для чистового строгания, строгания больших плоскостей под линейку и пригонки деталей;
• Шлифтик — для особо чистого строгания, обычно имеет двойной нож (со стружколомом), поставленный под большим углом (50 градусов вместо обычных 45);
• Цинубель — для нанесения мелких дорожек на поверхностях деталей, предназначенных для склеивания;
• Отборник ,зензубель — для выборки четвертей;
• Фальцгебель — для зачистки четвертей;
• Шпунтубель — для выборки шпунта;
• Цикля — для циклёвки поверхностей (это отделочная операция перед нанесением грунтовок, принципиальное отличие от шлифовки в том, что шлифовка оставляет внутри древесины впрессованные частицы абразива, что негативно сказывается на последующем сцеплении с лаковыми покрытиями, циклёвка оставляет поверхность древесины чистой; среди недостатков циклёвки — чрезвычайная трудоёмкость операции, среди достоинств — ровная поверхность, и тонкость снимаемой стружки). Собственно, цикля не является рубанком, так как в простейшей форме представляет собой просто заточенную металлическую пластину и не имеет колодки (корпуса);
• Калёвка — для обработки фигурных кромок;
• Горбач ,Американка (с криволинейной колодкой) — для обработки криволинейных поверхностей (выпуклой, вогнутой).
• Штабгобель (штабгалтель) — для придания деталям закруглённой формы . Кромка ножа и подошва колодки штабгобеля имеет вогнутую форму, а галтели — выпуклую.
• Шуруп — по виду у́же чем шерхебель, служит для первоначальной обработки поверхностей древесины. Железный резец у этого рубанка-шурупа не прямой, а скруглённый, так что при строгании получаются плоские длинные желобки .
• Грунтубель — применяют для выстрагивания паза трапециевидного сечения поперёк волокон после того, как паз пропилен по бортам (краям) наградкой. Грунтубель состоит из колодки и вставленного сбоку резца в виде заострённого крючка. Резец закрепляют в колодке клином или винтом с барашком. Древесину из пропиленного паза часто выбирают долотом или стамеской, а грунтубелем зачищают только дно паза. .

Цены на ремонт в мастерской

Ремонт электрорубанка в мастерской — это дорого, но иногда это просто необходимо. Работа в сервисном центре начинается с диагностики. Она стоит от 500 рублей, что зависит от региона, от состояния и модели оборудования. На данном этапе выясняется характер проблемы, после чего озвучивается стоимость ремонта. Вы сами решаете, оставлять вам в ремонт изделие или нет. Редко диагностика бывает бесплатной.

Замена сетевого шнура – наиболее распространенная проблема. Он попадает под режущий элемент и рвется. Заменить его стоит от 400 до 1000 рублей, что зависит от сечения кабеля, от его длины и сложности работы. Это типовая поломка, куда еще можно отнести замену кнопки, замену ведомого шкива, щеток и других участков. Щетки стоит заменить до 200 р, ремень 250, замена металлического основания от 300 р.

Частота профилактических работ зависит от интенсивности использования инструмента. Профессионалы советуют делать это не реже одного раза в год. В случае с любительским оборудованием, профилактику стоит делать не реже одного раза в три года.
