Таблица размеров и классификация труб из полипропилена

Виды

Виды полипропиленовых труб зависимо от конструкции:

  • цельные — изготовленные из однородного пластика;
  • армированные — при производстве применяется два или более материалов, которые комбинируются между собой.

У армированных трубок есть несколько отличий от цельных деталей:

  • на внешнюю сторону наносится покрытие из алюминиевой фольги;
  • дополнительное покрытие из алюминия может находиться внутри детали;
  • трубки могут усиливаться с помощью стекловолокна.

Классификация полипропиленовых труб с армированием:

  1. Алюминиевые. Могут усиливаться сплошным слоем или сеткой с маленькими отверстиями. Наличие дополнительного слоя металла обеспечивает снижение показателя теплового расширения пластика, увеличение прочности, устойчивость к давлению.
  2. Стекловолоконные. Имеют слоистую структуру. Основными являются два слоя полипропилена, между которыми находится армирующая прослойка стекловолокна.
  3. Металлополимерные. Состоят из 5 слоев. Снаружи и внутри располагается полипропилен. Промежуточные слои — адгезив. Центральный — алюминий.

Технические характеристики армированных изделий выше, чем у деталей, изготовленных из однородного материала.

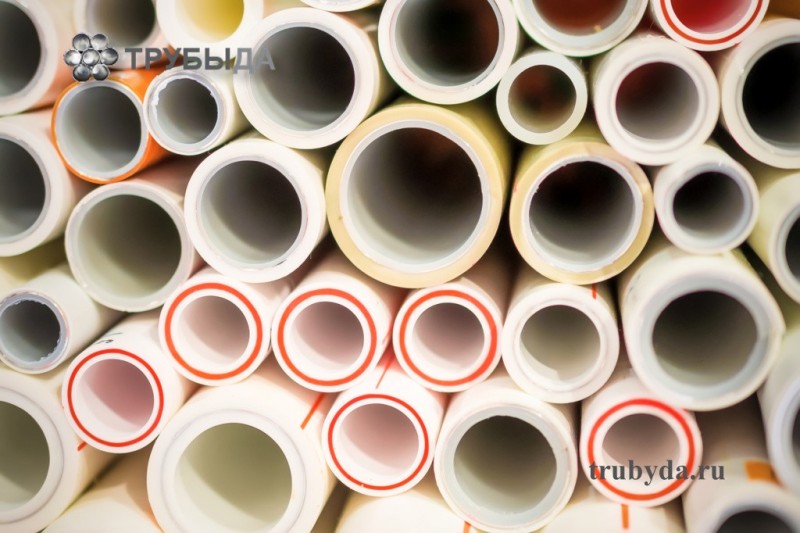

Разные полипропиленовые трубы

Каковы особенности применения полипропиленовой трубы 40 мм для отопления

При проектировании и монтаже системы отопления всегда возникает вопрос – трубы какого диаметра использовать при работе. Диаметр (а значит, и пропускная способность труб) важен, так как необходимо обеспечить скорость теплоносителя в пределах 0,4–0,6 м/с, которая рекомендована специалистами. При этом к теплоносителям (к радиаторам) должно поступать необходимое количество энергии.

При скорости меньше 0,2 м/с происходит застаивание воздушных пробок. Скорость больше 0,7 м/с нерационально применять в плане энергосбережения, так как сопротивление движению жидкости становится значительным (оно прямо пропорционально квадрату скорости). Также при превышении этой скорости появляется вероятность возникновения шума в трубопроводах малых диаметров.

Труба полипропиленовая 40 мм все чаще применяется в системах отопления даже при наличии недостатков в виде сложности обеспечения качества стыков и значительного расширения под воздействием тепла. Такие трубы стоят недорого и просты в монтаже, а это зачастую – решающие факторы.

Полипропиленовые трубы подразделяются на несколько видов, в зависимости от технических характеристик и условий эксплуатации. Для отопления применяются марки РN25 (РN30), рассчитанные на рабочее давление в 2,5 атм при температуре жидкости не более +120 °С.

Труба полипропиленовая 40 мм, армированная алюминиевой фольгой или стекловолокном, используется для отопления. Армировка не позволяет материалу сильно расширяться при нагревании.

Некоторые специалисты выбирают трубы с внутренней армировкой стекловолокном. Их чаще всего применяют в частных системах отопления.

Трубы изготавливаются стандартных диаметров, из которых нужно выбрать наиболее подходящий. Существуют типовые решения, с помощью которых можно подобрать диаметр трубы для отопления дома. Они позволяют в 99 % случаев выбрать оптимальный диаметр без выполнения гидравлического расчета.

К стандартным диаметрам полипропиленовых труб относятся – 16, 20, 25, 32, 40 мм.

Стандартные наружные диаметры полипропиленовых труб – 16, 20, 25, 32, 40 мм. Этим значениям соответствует внутренний диаметр труб марки РN25 – 10,6, 13,2, 16,6, 21,2, 26,6 мм.

Более подробные данные о наружных и внутренних диаметрах и толщине стенки полипропиленовых труб можно посмотреть в таблице.

Наружный диаметр, мм

PN10

PN20

PN30

Внутренний диаметр

Толщина стенки

Внутренний диаметр

Толщина стенки

Внутренний диаметр

Толщина стенки

16



10,6

2,7



20

16,2

1,9

13,2

3,4

13,2

3,4

25

20,4

2,3

16,6

4,2

16,6

4,2

32

26

3

21,2

5,4

21,2

3

40

32,6

3,7

26,6

6,7

26,6

3,7

50

40,8

4,6

33,2

8,4

33,2

4,6

63

51,4

5,8

42

10,5

42

5,8

75

61,2

6,9

50

12,5

50

6,9

90

73,6

8,2

6

15



110

90

10

73,2

18,4



Читайте материал по теме: Как выбрать фитинги для полипропиленовых труб

Нам требуется обеспечить подачу необходимой тепловой мощности. Она будет находиться в прямой зависимости от количества поданного теплоносителя, но скорость движения жидкости не должна превышать 0,3–0,7 м/с.

Исходя из этого, существует следующее соответствие подключений (для полипропиленовых труб указывается наружный диаметр):

  • 16 мм – при монтаже одного или двух радиаторов;

  • 20 мм – при монтаже одного радиатора или небольшой группы радиаторов (радиаторы «обычной» мощности от 1 до 2 кВт, максимальная подключаемая мощность не выше 7 кВт, количество радиаторов не более 5 шт.);

  • 25 мм – при монтаже нескольких радиаторов (обычно не более 8 шт., мощность не выше 11 кВт) одного крыла (плеча тупиковой схемы разводки);

  • 32 мм – при подключении одного этажа или целого дома в зависимости от тепловой мощности (обычно не более 12 радиаторов, соответственно, тепловая мощность не выше 19 кВт);

  • 40 мм – для магистрали одного дома при ее наличии (20 радиаторов – не выше 30 кВт).

Разберем выбор диаметра труб подробнее, основываясь на заранее рассчитанные табличные соответствия энергии, скорости и диаметра.

Обратимся к таблице соответствия скорости к количеству тепловой мощности.

В таблице представлены значения тепловой мощности (Вт), а под ними указано количество теплоносителя (кг/мин) при подаче с температурой +80 °С, обратки – +60 °С и температуры в комнате +20 °С.

Из таблицы видно, что при скорости 0,4 м/с подается следующее количество тепла по трубам из полипропилена указанного наружного диаметра:

  • 4,1 кВт – внутренний диаметр около 13,2 мм (наружный диаметр 20 мм);

  • 6,3 кВт – 16,6 мм (25 мм);

  • 11,5 кВт – 21,2 мм (32 мм);

  • 17 кВт – 26,6 мм (40 мм);

При скорости 0,7 м/с подаваемая мощность увеличивается на 70 %, что легко проследить в таблице.

Разновидности фитингов

Типы и разновидности пропиленовых фитингов При помощи фитингов проводят соединение отдельных элементов и отрезков трубной магистрали. Фитинги монтируются при необходимости сделать отводы от трассы, при конструировании переходов на другие размеры или материалы, для реализации поворотов в системе труб. Это следующие варианты изделий:

  1. Муфтовые фитинги применяются при соединении 2-трубных изделий. При этом внутренний диаметр полипропиленовых труб неважен – должен подходить по размеру к диаметру фитинга только внешний диаметр Dn.
  2. Переходник имеет разные диаметры на обоих концах. Используется для перехода на другие диаметры или на другие материалы. Может иметь резьбу или соединяться сваркой (пайкой).
  3. Угловые фитинги используются для поворотов под разными углами – 900 или 450. Уголок может соединяться с переходником, может иметь резьбу с одной или обеих сторон.
  4. Тройник, крестовина. Эти типы фитингов применяют для соединения нескольких труб или элементов магистрали в одну конструкцию.
  5. Обводной фитинг используется в трубопроводе, если трубу необходимо пустить в обход некоего препятствия.

Канализация на ПП-трубах и фитингах https://www.youtube.com/watch?v=GUfqTotD2ac

Размеры полипропиленовых труб в зависимости от сферы применения

Полипропиленовые трубы используются в разных сферах производства, поэтому к их размерам, толщине стенок и устойчивости к давлению и температуре предъявляются разные требования.

Размеры полипропиленовых труб для вентиляции

Полипропиленовые трубы, используемые для вентиляции, предназначаются для обеспечения беспрерывного движения воздуха. Поэтому они не должны быть особо прочными, но легкость точно не будет лишней, так как системы вентиляции нередко устанавливают на декоративные перегородки или над подвесными потолками.

Размеры полипропиленовых вентиляционных труб определяются в соответствии с типом помещений, где они будут использоваться. Как правило, устанавливают стандартные пятиметровые трубы, так как с более длинными изделиями работать неудобно. Говоря о вентиляционных трубах разных размеров, нужно понимать, что они необязательно будут иметь привычную для нас круглую форму.

Диаметральный размер вентиляционных полипропиленовых труб в жилых помещениях обычно равен 100–125 мм, соединение осуществляется без сварки методом в раструб.

Размеры полипропиленовых труб для канализации

Сборка полипропиленовых труб осуществляется таким же способом, как вентиляции, но с обеспечением герметичности места стыковки при помощи уплотнительного кольца.

Длина труб внутренней канализации может быть 0,3–2 м, чаще всего используются диаметральные размеры 40, 50 и 110 мм. Труба канализационная полипропиленовая обычно имеет размеры 150 мм или более, их длина – 5 м.

Для самотечной канализации нередко используют гофрированные трубы, если они имеют малые диаметральные размеры, их хранят бухтами. Благодаря гофрированию у труб разных размеров уменьшается чувствительность к просадкам грунта. Как известно, просадки не только приводят к образованию дефектов на трубах, но и образуют участки с отрицательным уклоном, чего следует избегать, так как именно в таком месте будут скапливаться остатки еды, содержащиеся в воде.

Самый большой диаметральный размер полипропиленовых канализационных труб – 600 мм, длина может достигать 10 м. С их помощью оборудуют междомовую канализацию силами тяжелой техники.

Размеры полипропиленовых труб для водопровода значительно меньше: диаметр может быть 16–110 мм, длина любая, но наиболее распространенная – 5 м.

Важно уделять внимание не только размерам полипропиленовых труб систем отопления, но и следующим их характеристикам:

  • Рабочая температура. Чаще всего используются полипропиленовые трубы типа PPR, способные работать при температурах 95 °С и выше. Тем не менее, существуют также трубы PPH, которые используются только для оборудования систем вентиляции и холодного водопровода.
  • Рабочее давление. На полках супермаркетов обычно лежат трубы PN20 или PN25. Число в их маркировке – это максимальное давление, при котором они могут работать в условиях нормальной температуре. Полипропиленовые трубы PN6 выбирать не следует.
  • Армирование. Трубы полипропиленовые размером 16 мм и более могут быть покрыты слоем алюминиевой фольги или иметь прослойку смеси полипропилена со стекловолокном; армирование повышает прочность трубы и снижает вероятность деформаций при высоких температурах. Если трубы топятся в стяжку или штукатурку, то данная характеристика особенно важна.

При наличии выбора лучше остановиться на армированной полипропиленовой трубе для отопления нужного вам размера. Армирование позволит избежать проблем при чрезмерном нагреве воды (в отопительный сезон).

Особые случаи

Отдельно следует выделить трубы, используемые для оборудования наружных систем холодного водоснабжения. Размеры полипропиленовых труб в таком случае могут быть самыми разными (в том числе 60 см). Толщина стенок может быть несколько десятков миллиметров. Производство таких труб обычно осуществляется десятиметровыми плетями.

По мнению монтажников, системы, собранные из полипропиленовых труб различных размеров и диаметров имеют следующие особенности:

  • Если полипропиленовые трубы монтируют в местах оживленного движения, то их необходимо поместить в железобетонный короб, который предотвратит их деформацию при просадках грунта.
  • Если размер полипропиленовой трубы 300 мм и более, то для ее укладки используется тяжелая техника. Несмотря на то, что полипропилен является самым легким из технических пластиков, трубы больших размеров, изготовленные из него, тяжелые. Для справки: при плотности 0,91 т/м3 полипропилен легче, чем вода.
  • Собирая полипропиленовые трубы, не нужно использовать фитинги. Трубы больших размеров варят встык, что никак не сказывается на их прочности, так как их стенки толстые.

Как выбрать по маркировке

Армированные полипропиленовые трубы

Полипропиленовые трубы широко применяются для систем водоснабжения и отопления. С этим материалом легко работать и для монтажа не требуется дорогостоящих инструментов. Перед тем как выбрать полипропиленовые трубы для отопления, нужно знать какие они бывают и как маркируются. На каждом изделии есть надпись, маркировка, в которой зашифрована информация с характеристиками. Зная расшифровку обозначений, можно легко определить сферу применения при одном только взгляде на изделие. Для их изготовления используется разный пластик, который подходит для различных целей. Чтобы ответить на вопрос о том, какие полипропиленовые трубы лучше для отопления рассмотрим виды применяемого пластика:

  • изделия с маркировкой РРН делаются из гомополимеров — это материал, мельчайшие частички которого состоят из одинаковых структурных единиц. Такой пластик пригоден только для холодной воды и систем вентиляции;
  • изделия с маркировкой РРВ изготавливаются из блок-сополимеров. Это более сложный компонент, его молекулы состоят из чередующихся простых структурных единиц (гомополимеров), которые отличаются друг от друга. Чередование имеет системный характер, то есть упорядочено. Такие полипропиленовые трубы применимы для системы отопления«теплый пол» и водоснабжения;
  • изделия с маркировкой РРR производятся из рандом-сополимера, который обладает высокой степенью кристаллизации. Это делает его достаточно крепким, чтобы применять такие полипропиленовые трубы для отопления.

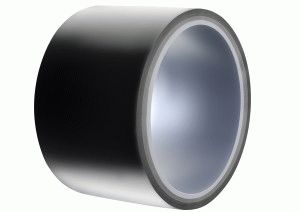

Сплошной алюминиевый слой

Полипропиленовые трубы могут быть отлиты из монолитного сплошного слоя пластика, или же состоять из нескольких слоев. Однослойные изделия можно использовать только для монтажа систем с низкой температурой транспортируемого вещества. Например, для холодного водоснабжения и вентиляции. В других случаях, когда контур работает при повышенных температурах, нужно применять армированные изделия. Слой армирования трубы отопления из полипропилена бывает:

  • сплошным;
  • перфорированным – с отверстиями, как сито.

Армирование трубы отопления из полипропилена осуществляется алюминием или стекловолокном, основная задача которых – компенсирование линейного расширения. Для сравнения рассмотрим разницу коэффициентов. Для неармированных изделий коэффициент линейного расширения составляет 0,15%, а для изделий со слоем алюминия – 0,03%. Как видите, величины отличаются в пять раз. Для наглядности проведем расчет исходя из формулы:

Для десяти метров системы отопления из армированных полипропиленовых труб линейное расширение будет составлять 18 мм (0,03*10*(80-20)), а армированного, соответственно, 90 мм. Разница составляет 72 мм на десяти метрах контура, это существенно.

При выборе полипропиленовых труб для отопления, помимо материала для изготовления, важной характеристикой является придельное давление, которое обозначается как PN20. Числовое значение указывает на количество атмосфер, которое изделие может выдержать при температуре теплоносителя в двадцать градусов на протяжении гарантийного срока

Также на что стоит обратить внимание, так это на диаметр и толщину стенок. Примечательно, что в маркировке указан не внутренний, а наружный размер изделия

Остальные значения, такие как номер партии и сертификаты обывателю ни к чему. Разве что имеет значение производитель, это в том случае если вы хоть немного знакомы с рынком полипропиленовых труб.

Как подобрать размеры полипропиленовых труб, исходя из давления в системе

Выбирая полипропиленовые трубы необходимого размера и требуемых параметров, нельзя забывать о напоре воды в системе. Если он небольшой, то нужно использовать трубопровод с меньшим диаметральным размером. Чем больше воды транспортируют трубы, тем больше должен быть диаметральный размер магистралей

При ознакомлении с маркировками изделий нужно особое внимание обращать на значения N25, N10 и т. д

Это позволит понять, насколько устойчивыми будут полипропиленовые трубы необходимого размера при эксплуатации. Качественные трубы могут использоваться 20 лет и дольше.

Типы полипропиленовых труб:

  1. Полипропиленовые трубы типа РN10 могут использоваться при давлении в 13 атм, толщина материала может быть 1,9–10 мм. Они прекрасно подходят для создания «теплого пола» и для подачи холодной воды. Максимально высокая температура +45 °С. Диаметральные размеры таких полипропиленовых труб следующие: внешние 2–11 см, внутренние 1,6–9 см.
  2. Полипропиленовые трубы типа PN16 используются реже, в них давление на стенку составляет 16 атм. Такие трубы используются для оборудования разнотемпературных систем водоснабжения (максимальный нагрев +60 °С).
  3. Полипропиленовые трубы типа N20 имеют толщину 16–18,4 мм. Они подходят для создания отопительной системы и водоснабжения (максимальная температура воды +80 °С). Системы, собранные из таких труб, характеризуются давлением на стенки на стенки 2,0 МПа, внешний диаметр может быть 1,6–11 см, а внутренний размер полипропиленовых труб – от 1,06 до 7,32 см.
  4. Полипропиленовые трубы типа N25 характеризуются наличием давления на стенку 25 атм. В составе конструкции присутствует алюминий, который делает такие трубы идеальными для монтажа отопительных систем (температура до +95 °С). Конструкция имеет несколько слоев, что обеспечивает ее устойчивость к механической и термической нагрузке. Размер внутреннего диаметра труб РN25 составляет 1,32–5 см, внешнего – 2,12–7,79 см.
Температура (°С) Срок службы (лет) Тип трубы
РN 10 РN 16 PN 20 PN 25
Допустимое превышение давления, кгс/см2
20 10 13,5 21,7 21,7 33,9
25 13,2 21,1 26,4 33,0
50 12,9 20,7 25,9 32,3
30 10 11,7 18,8 23,5 9,3
25 11,3 18,1 22,7 28,3
50 11,1 17,7 22,1 27,7
40 10 10,1 16,2 20,3 25,3
25 9,7 15,6 19,5 24,3
50 9,2 14,7 18,4 23,0
50 8,7 13,9 17,3 23,5 21,7
25 8,0 12,8 16,0 20,0
50 7,3 11,7 14,7 18,3
60 10 7,2 11,5 14,4 18,0
25 6,1 9,8 12,3 15,3
50 5,5 8,7 10,9 13,7
70 10 5,3 8,5 10,7 13,3
25 4,5 7,3 9,1 11,9
30 4,4 7,0 8,8 11,0
50 4,3 6,8 8,5 10,7
80 5 4,3 6,9 8,7 10,8
10 3,9 6,3 7,9 9,8
25 3,7 5,9 7,5 9,2
95 1 3,9 6,7 7,6 8,5
5 2,8 4,4 5,4 6,1

Читайте материал по теме: Виды полипропиленовых труб

Технические характеристики

Технические характеристики полипропиленовых труб:

  1. Показатель морозоустойчивость — до -15 градусов. Трубы из этого материала не подходят для изготовления наружных водопроводов.
  2. Низкий показатель теплопроводности. Благодаря этому жидкость доходит от одного конца трубопровода до другого с минимальной разницей температуры.
  3. Плотность полипропилена — 0.91 кг/см2.
  4. Химическая стойкость материала.
  5. Высокий показатель линейного расширения.
  6. Механическая прочность — 35 Н/мм.
  7. Размягчение полипропилена начинается со 140 градусов.
  8. Термоустойчивость к теплоносителям — до 120 градусов.
  9. Плавление пластика начинается со 170 градусов.
  10. Рабочий диапазон давления — 10–25 атмосфер.

Трубы из этого материала изготавливаются диаметрами от 10 до 125 мм. Соединяются детали с помощью специального паяльника. Благодаря спайке получается прочный, герметичный шов.

О цифровых и буквенных символах в маркировке

На данный материал наносят много как букв, так и цифр. Производители обычно открывают официальные сайты, где, в том числе, есть информация по маркировке и той информации, которую она обозначает. Но лучше всего перевести эти объяснения на язык, который был бы понятен каждому.

Давление. Единица измерения – кг\см2. Обозначается как PN. Показывает, сколько времени труба работает нормально при поддержании тех или иных характеристик.

Чем толще стенка, тем выше, скорее всего, будет данный показатель. Например, выпускают марки PN20, PN25. Такие варианты нужны для подачи горячей воды, систем отопления.

Иногда еще наносят полосы красного или синего цвета. Это даст понять, для какой воды предназначены будущие трубопроводы.

Маркировка полипропиленовых труб для отопления включает данные, связанные с материалами и структурой. Составляются большие таблицы, чтобы дать описание данному параметру. Но достаточно быть в курсе основных обозначений, чтобы выполнить правильный монтаж отопления в обычном здании.

  1. Al – алюминий.
  2. PEX – обозначение сшитого полиэтилена.
  3. PP-RP. Это полипропилен, поддерживающий высокое давление.
  4. PP – Обычные разновидности полипропиленового материала.
  5. HI – огнестойкая продукция.
  6. TI – термоизолированный вариант.
  7. M – обозначение многослойности.
  8. S – значок для однослойных структур.

Маркировка полипропиленовых труб для водоснабжения может указывать и на данные, которые касаются:

  1. Наличия или отсутствия сертификатов.
  2. Номера выпущенной партии, серийного обозначения и времени, и так далее. Такие обозначения могут состоять из 15 символов и больше.
  3. Изготовителей.
  4. Толщины стенок и сечения.

Благодаря этим сведениям каждый покупатель сам выберет материал для водоснабжения, удовлетворяющий все его потребности.

Номинальное давление

Буквы PN – это обозначение разрешенного рабочего давления. Последующая цифра указывает уровень внутреннего давления в барах, которое может выдержать изделие в течение срока службы в 50 лет при температуре воды 20 градусов. Этот показатель напрямую зависит от толщины стенки изделия.

PN10. Такое обозначение имеет недорогая тонкостенная труба, номинальное давление в которой – 10 бар. Температурный максимум, который она может выдержать, – 45 градусов. Такое изделие используется для прокачки холодной воды и устройства теплого пола.

PN16. Большее номинальное давление, большая предельная температура жидкости – 60 градусов Цельсия. Такая труба значительно деформируется под воздействием сильного нагрева, поэтому не подходит для использования в отопительных системах и для подачи горячей жидкости. Ее предназначение – холодный водопровод.

PN20. Полипропиленовая труба этой марки выдерживает давление в 20 бар и температуру до 75 градусов по Цельсию. Она достаточно универсальна и используется для подачи горячей и холодной воды, однако не должна применяться в системе отопления, поскольку имеет высокий коэффициент деформации под воздействием тепла. При температуре 60 градусов отрезок такого трубопровода в 5 м удлиняется почти на 5 см.

PN25. Это изделие имеет принципиальное отличие от предыдущих типов, поскольку армировано фольгой из алюминия или стекловолокном. По свойствам армированная труба схожа с продуктами из металлопластика, менее подвержена температурному воздействию, выдерживает 95 градусов. Предназначена для использования в системах отопления, а также в ГВС.

Класс эксплуатации

При выборе полипропиленовых изделий отечественного производства назначение трубы подскажет класс эксплуатации по ГОСТ.

  • 1 класс – изделие предназначено для горячего водоснабжения при температуре 60 °С.
  • 2 класс – ГВС при 70 °С.
  • 3 класс –  для напольного отопления, использующего низкие температуры до 60 °С.
  • 4 класс – для напольной и радиаторной систем отопления, в которых используется вода до 70 °С.
  • 5 класс – для радиаторного отопления с высокими температурами – до 90 °С.
  • ХВ – холодное водоснабжение.

Размеры

Размеры труб из полипропилена варьируются в широких пределах. Значения внешнего и внутреннего диаметра, толщины стенки можно найти в следующей таблице.

Разновидности пластика

Соединение пластиковых труб.

Широко известны несколько разновидностей сантехнических изделий из пластика. В основе их лежат разные виды химических веществ:

  • на основе поливинилхлорида выпускаются трубы ПВХ. Полипропиленовые трубы маркируются буквами РР, полиэтиленовые – РЕ, из сшитого полиэтилена – РЕХ. Металлопластиковые имеют маркировку PEX-AL-PEX. Трубы из ПВХ используются для систем горячего и холодного водоснабжения, канализации, применяются в пищевой промышленности. Для соединения их применяют специальные фитинги;
  • трубы полипропиленовые РР состоят из рабочего слоя, слоя фольги и защитного слоя, которые соединены друг с другом благодаря перфорированной фольге. Такие слоеные конструкции имеют диаметр 16-125 мм. Соединяются методом термопластической сварки. Применяются в системах снабжения питьевой водой, в трубопроводах отопления и передачи сжатого воздуха;
  • трубы РЕХ изготовлены с применением сшитого полиэтилена. Они обладают высокой прочностью. Применяются для монтажа систем отопления и водоснабжения. Монтируются с помощью обжимных фитингов. Применяются в системах снеготаяния и при оборудовании теплых полов;
  • широко распространенные металлополимерные трубы имеют внутри дополнительный слой алюминиевой фольги. Этот слой позволяет значительно снизить коэффициент линейного расширения изделия. При изгибе они сохраняют форму.

Полипропиленовые трубы обычно поставляются длиной 4 м и комплектуются фитингами. К фитингам относятся тройники, переходники, отводы, комбинированные муфты, американки, бурты под фланец, гребенки, электросварные муфты, водорозетки, крестовины и заглушки.

Диаметры полиэтиленовых труб.

Следующий показатель – диаметр. Он бывает наружный и внутренний. Полипропиленовые трубы выпускаются с внутренним диаметром от 5 мм и больше. Этот показатель позволяет рассчитать количество вещества, способного пройти через трубу в единицу времени. Наружный диаметр необходимо знать для подготовки ниши для укладки трубопровода. для подбора соединительных фитингов.

  • трубы малого диаметра – от 5 до 75 мм. Применяются для монтажа водопровода и отопительных систем в частных домах и квартирах. Наиболее популярен в многоэтажных жилых домах диаметр 32 мм;
  • средний диаметр – 80-315 мм. Используются они для систем канализации, водоснабжения в домах, для транспортировки различных химических жидкостей;
  • 400 мм и выше относится к классификации крупного диаметра. Используются такие трубы для подачи больших объемов холодной воды и для монтажа вентиляционных систем. Толщина стенок различных полипропиленовых труб может быть 1,9-18,4 мм. Для отопительных систем следует выбирать толстые стенки.

Диаметры имеют стандартные обозначения. При выборе подходящего диаметра нужно учитывать:

  • внутренний. Это главная характеристика для подбора соединительных фитингов;
  • наружный – подразделяется на малый размер – 5-102 мм; средний – 102-406 мм; большой – 406 и более мм. Иногда диаметр может обозначаться в дюймах.

Внутренний диаметр – важная характеристика. Эта величина помогает подобрать нужные трубы для монтажа самых разных тепловых систем в быту и на производстве. Вычислить его можно самостоятельно по формуле: d=sqrt((3,14xQ)(vxdt)). Символы обозначают:

  • d – искомый внутренний диаметр;
  • Q – величина теплового потока в кВт;
  • V – средняя скорость теплоносителя в метрах в секунду;
  • dt – температурный диапазон;
  • sqrt – корень квадратный.

Полипропиленовые трубы диаметром 110 мм используются в производственных условиях. 63 мм – для транспортировки химических веществ и сжатого воздуха, а также для соединения с котельной в системах отопления. 25 мм – для подключения радиаторов к общей отопительной системе.

Стояки 5-этажных домов делают из труб 25 мм диаметром. Для зданий в 9 и более этажей используют диаметр 32 мм. Внутриквартирная разводка выполняется диаметром 20 мм. Трубы больших диаметров применяются для подвода холодной воды к нескольким домам. 500 и более мм годится для монтажа магистрального водопровода, снабжающего водой целый городской район.

Монтаж полипропиленовых трубопроводов производится с помощью минимального набора инструментов. Нужны будут:

  • рулетка;
  • ножницы для разрезания полипропилена;
  • сварочный электроприбор;
  • уголки;
  • муфты;
  • краны.

Ножницы можно заменить ножовкой по металлу. Стандартный сварочный прибор оснащен комплектом насадок для сварки полипропиленовых труб диаметром от 20 до 50 мм.

Область применения

Где же еще вы можете применить эту чудо-трубу? При монтаже вентиляции и для канализационных сливов. Еще вы можете выполнять с их помощью не только внутренние, но и внешние работы, однако вам нужно иметь ввиду, что, несмотря на свою прочность, непосредственное давление грунта такие трубы в основном не выдерживают, и поэтому придется сооружать кирпичный или железобетонный кожух для подземной наружной трубы.

Полипропиленовая труба большого размера

Полипропиленовые трубы большого размера активно используют в промышленном секторе, в многоквартирных домах, гостиничных и больничных комплексах, но поскольку наша речь идет о домашних работах, где количество точек невелико, большой диаметр вам навряд ли понадобится.

Вам стоит взять на вооружение разновидности изделий из полипропилена (маркировку):

  • РРВ означает повышенную механическую прочность и может использоваться для водоснабжения холодной водой через напольную систему;
  • PPH указывает на большой диаметр изделия (применяется в системах вентиляции и холодного водоснабжения);
  • PPR дает знать потребителю о том, что данный вид трубы стоек к высоким температурам и годен для горячего водоснабжения и систем отопления.

Современные технологии позволили усовершенствовать даже такие замечательные характеристики при помощи армирования. Диаметр армированной полипропиленовой трубы может быть таким же, как и обычной, но она будет еще более прочная и гибкая. Как армируют трубы?

  • С помощью алюминиевой фольги, слои которой могут располагаться как снаружи изделия, так внутри полипропилена (между слоями);
  • с помощью стекловолокна, который примешивается к материалу;

Такие изделия меньше подлежат деформированию от повышенной температуры и отличаются сверхпрочностью.

К плюсам стекловолоконных изделий можно отнести отсутствие расслаивания и необходимости их зачистки, что существенно ускоряет продвижение монтажных работ.

Как соединять трубы ППР PN25

Сваривание труб осуществляется методом термической полифузии. Свариваемые части надо нагреть и быстро соединить. Для нагрева применяется специальный паяльник. Некоторые модели имеют сразу два нагревательных элемента, мощность которых рассчитана на нагрев труб конкретного диаметра, но это не всегда положительно влияет на качество сварки.

Важно! Применение двух элементов сразу может привести к перегреву пластика и перегрузке электрической сети. Поэтому использовать второй нагреватель следует тогда, когда первый придет в негодность.. Время нагрева зависит от:

Время нагрева зависит от:

  • диаметра трубы;

  • ширины сварочного пояса;

  • температуры окружающей среды – она должна быть в пределах нормы.

Материал после нагрева сохраняет пластичность недолго. Фиксация соединения должна производиться в течение нескольких секунд, не допуская при этом перекосов. Оптимальной температурой для разогрева считается отметка +260 ˚С. Для надежного соединения материал трубы нужно сильно нагреть. Но чрезмерный нагрев может привести к изменению формы. Чтобы этого избежать, необходимо контролировать время выполнения данной операции. Оно не должно превышать:

  • 8…9 секунд для труб сечением 20 миллиметров;

  • 9…10 секунд при сварке трубы диаметром 25 миллиметров;

  • 10…12 секунд для труб диаметром 32 миллиметра и т. д.

Нагретые и уже соединенные трубы должны остыть. Фиксация занимает столько же времени, как и нагрев. Если не выдержать необходимое время, возникнет деформация соединения. Сварка полипропиленовых труб – относительно непростой процесс. На качество влияет не только время нагрева, но и нарушение правил пайки. Они следующие:

  • во время работы сварочный аппарат должен быть постоянно нагретым;

  • на трубы обязательно наносятся метки с целью обеспечения должной глубины сварочного шва;

  • соединяемые элементы должны подвергаться нагреву одновременно.

Характеристика полипропиленовых труб

Полимерные трубы имеют ряд особенностей, которые отличают их от аналоговых строительных материалов:

  • устойчивы к коррозии и заиливанию (по этой причине их часто используют в производственных коммуникационных системах);
  • высокий уровень жесткости (это является главным отличием их от металлопластика);
  • собирать конструкции из полипропиленовых труб достаточно просто (для этих целей возможно применение диффузной сварки или же фитингов);
  • длительный срок службы;
  • высокие температурные показатели и агрессивная среда никак не влияют на качественные характеристики труб из полипропилена;
  • большой выбор длины и диаметра (от 25 до 155 мм).

Спектр использования рассматриваемого вида труб достаточно широкий:

  • водоснабжение (причем, как горячего, так и холодного);
  • сети канализационного типа;
  • системы отопления (здесь уместным вариантом будет использование труб армированных стекловолокном).

Проходимость полипропиленовых труб

Для нормального функционирования системы в обязательном порядке необходимо рассчитать внутренний диаметр полипропиленовых труб и проходимость всего трубопровода.

Для расчета проходимости используют следующую формулу:

Расшифровка значений:

  • Q – рассчитанная нагрузка, воздействующая на определенный участок трубопровода;
    • V – скорость передвижения в системе теплоносителя (в данном случае она будет зависеть именно от выбора теплоносителя);
    • Δt – разница между температурными показателями на обратке и трубе, на которую подается теплоноситель;

Еще одна формула, по которой рассчитывается проходимость полипропиленовых труб:

Главными значениями в представленной формуле является все та же скорость теплового носителя, а также расход воды Qобщ. Значение скорости являются постоянными (для труб с толстыми стенами, скорость теплоносителя равна 1.4-1.9м/с, а для труб с тонкими стенами — 0.6-1.1 м/с).

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *

Adblock
detector
