Как найти скрытые провода в стене, используя сканер проводки: обзор моделей детекторов

«Народные» способы, которые не работают

Поиск компасом

Некоторые ошибочно предполагают, что если поднести компас к предполагаемому месту с кабелем, то магнитная стрелка укажет на него. Однако в домашних условиях просто невозможно создать магнитную индукцию такой силы, чтобы компас показал кабель. Максимум, это вы сможете узнать расположение сторон света, ну или отыскать спрятанные сокровища капитана Флинта:)

Поиск смартфоном

Некоторые разработчики предлагают превратить ваш смартфон в металлодетектор с помощью своих «чудо» приложений. Для этого в телефоне всего лишь должен быть установлен магнитный датчик (у нас такой есть). iCHIP решил заморочиться и проверить популярные приложения для поиска металла. Испытывали в том же месте, что и металлоискателем. Вот, что получилось:

Как видите показания «детектора» на пустом месте и в месте реального прохождения проводки практически не изменились, хотя показатель должен был стать 0.02 — 0.03 мТ. То же самое произошло и с другими приложениями. Из этого делаем вывод, что поиск проводки смартфоном с помощью приложений довольно сомнительное занятие.

• Клеммы или скрутка: сравниваем «за» и «против»
• Диски для болгарки: как их правильно выбирать?

Виды искателей скрытой проводки

Виды искателей скрытой проводки

Такие устройства могут различаться по способу обнаружения и сложности конструкции. Ценовой диапазон достаточно широк – от 100 до 3000 рублей.

Ниже приведена классификация обнаружителей по сложности конструкции.

1. Устройства, которые по принципу действия отдаленно напоминают металлоискатели. Они оборудуются специальной катушкой, образующей небольшое электромагнитное поле. Если в такое поле попадет посторонний электрический или железный предмет, то оно сразу изменится.
2. Устройства, улавливающие электромагнитные волны, исходящие от проводов под напряжением.
3. Гибрид предыдущих устройств, который стоит очень дорого, поэтому используется преимущественно профессионалами.

По типу конструкции искатели делятся на:

Конструкция тестеров намного сложнее, чем отверток. Современные модели оснащаются лазерными указателями и способны обнаруживать не только электропроводку, но и телефонные кабели. Более того, тестеры позволят выявлять даже проводку под землей. Устройства оборудуются подсветкой экрана, фонариком и предохранителями, защищающими от перенапряжения.

Индикационная отвертка – более простой и дешевый аппарат для обнаружения проводки, но он эффективен лишь в тех случаях, когда провода находятся на глубине не более 2 см.

Такую отвертку можно использовать двумя способами:

• бесконтактный поиск позволяет определить месторасположение проводки;
• контактный — дает возможность измерить силу напряжения.

Более современные модели отверток оборудуются дисплеем, демонстрирующим данные о напряжении; касаемо остальных устройств, то они используют для уведомления звуковые сигналы.

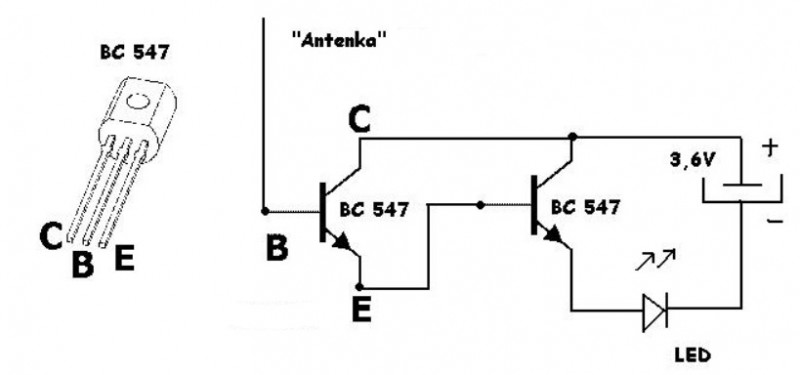

Схема детектора сгоревшей лампы

Детектор состоит из двух транзисторов по схеме Дарлингтона, батареи 3,6 В, светодиода, корпуса и датчика, в дальнейшем именуемого антенной — нескольких сантиметров изолированного провода.

Схема работает по принципу емкостной связи с электрической сетью, усиливая ток улавливаемый антенной и управляя светодиодом.

Входная цепь усилителя замыкается через емкость между элементами, подключенными к эмиттеру оконечного транзистора — (плоская поверхность или батарея от телефона имеет достаточную поверхность) и человеком, держащим корпус детектора, который обычно расположен на потенциале сети ноль.

Таким образом принцип проверки такой же, как и при использовании обычной неоновой лампы, но не нужно контактировать с изолированными компонентами схемы, что значительно ускоряет работу

Обратите внимание, что детектор будет работать только для линий переменного тока

Транзисторы берите практически любые, только проверьте являются ли они транзисторами NPN и обеспечивают ли усиление HFE выше 100.

Даже используя транзисторы с в = 100, можете получить усиление в 10000. Однако с таким большим усилением конечно можно будет обнаружить сетевые кабели через стену в большую глубину, но и помехи пойдут (ложные срабатывания).

Виды приборов для обнаружения проводки

Собственно, устройства, которые обнаруживают электрические цепи представлены не так уж широко. Называются они трассоискатели (кабелеискатели) и детекторы проводки. Обнаруживают только проводку, но есть другие устройства, которые также могут обнаруживать провода, скрытые под отделочными материалами.

Есть устройства, которые могут найти металлические трубы (и не только)

Трассоискатели

Трассоискатели подключаются к искомой сети, после чего можно искать как проложены провода. Есть модели, который «видят» даже обесточенные провода, металлические трубы водопровода и канализации. Многие из них позволяют искать кабели не только в стенах, но и в земле. Глубина поиска солидная — в стенах до 40 см, в земле — 2,5 метра. Иногда больше, иногда — меньше.

Трассоискатель — отличные прибор для поиска скрытой проводки

Прибор создает электромагнитное поле, на которое реагирует приемник. При приближении на близкое расстояние раздается сигнал (писк). Имеется несколько ступеней чувствительности, изменяя которые от грубой настройки к точно, за несколько проходов определяем точное положение проводов (с погрешностью в несколько сантиметров, но вообще цифра зависит от класса прибора). Недостаток такого оборудования — высокая цена. Для домашнего использования такие траты абсолютно не обоснованы.

Детектор проводки

Если вам надо найти проводку под напряжением, можно использовать недорогой прибор, который чаще всего называют детектором проводки. Он реагирует на электромагнитное поле, которое излучают провода при прохождении по ним тока. Называют его еще указатель, индикатор, обнаружитель. Суть одна — он находит проводку под напряжением.

Недорогой приборчик — детектор скрытой проводки (обнаружитель, искатель)

Недостаток этого прибора для обнаружения проводки понятен: если провод в обрыве, его найти не удастся. Ну, и другие скрытые коммуникации тоже недоступны. Есть у приборов этих еще один минус — слишком широкий диапазон поиска, из-за чего работать очень сложно

При выборе модели обращайте на это внимание — чем уже будет «сектор обзора»,тем работать проще

Портативный металлодетектор

Как известно, все металлы проводят ток. На этом и основана работа метеллодетектора. Он формирует электромагнитное поле, на которое реагируют скрытые в стене или полу металлы. Таким образом можно найти трубы, стойки каркаса гипсокартонной перегородки, даже кладочную сетку в кирпичной или пеноблочной стене. Так как кабели имеют медные или алюминиевые жилы, то и они неплохо определяются устройствами этого типа.

Один из металлоискателей скрытой проводки Bosch 120

Но проблема в том, что при высокой чувствительности он «видит» все, вплоть до гвоздей и саморезов. Если же чувствительность выставить на минимум, есть вероятность не обнаружить проводку. В общем, к работе с надо приспособиться. И еще отрицательный момент — из-за обилия металла с ним очень сложно работать в железобетонных стенах. Отличить проводку от арматуры можно только если вы имеет представление о том, как проходит трасса.

Универсальные (многофункциональные) приборы

Есть прибор для обнаружения скрытой проводки, который также может находить металл не под напряжением, древесину, пластик. Его работа основана на том, что разные материалы имеют различную плотность. Прибор излучает волны определенной длинны и по характеру отраженного сигнала определяет что за материал находится в стене. Информация о том, что именно найдено, отображается на цифровом или жидкокристаллическом дисплее, так что ориентироваться, что именно найдено не очень сложно. Но, как и к любому оборудованию, к этим приборам надо приспособиться.

Универсальные приборы — хорошо все находят, но стоимость высокая

Недостаток оборудования этого типа — с ними сложно работать на стенах, сложенных из материалов с пустотами: пустотелый кирпич, шлакоблоки и т.п. Он реагирует на каждую неоднородность, так что разобраться в картинке будет очень сложно.

Универсальный детектор — это более сложное оборудование и стоимость его значительно выше описанных выше устройств. В этой группе редко встречаются модели бытового класса, практически все модели полупрофессиональные и профессиональные

Обратите внимание, что практически все они требуют настройки перед началом работы. Она заключается в том, что прибор на некоторое время надо приложить к стене, в которой заведомо отсутствуют неоднородности

Это для того, чтобы он мог взять «образец» плотности стены, в которой предстоит искать неоднородности. Без этой настройки врет он капитально, ни в чем уверенным быть нельзя.

Лучшие бюджетные детекторы скрытой проводки

Модели стоимостью до 1000 рублей компактные и легкие. Бюджетные детекторы имеют минимальную функциональность и определяют местоположение кабеля с точностью до 10 мм.

Stanley S100 STHT0-77403

4.9

★★★★★
оценка редакции

93%
покупателей рекомендуют этот товар

Модель отличается простотой в использовании – калибровка осуществляется одной кнопкой. В верхней части корпуса предусмотрен специальный вырез, облегчающий нанесение отметок на поверхность. Прочная конструкция не боится падения с высоты человеческого роста. Вес устройства — 100 г.

Максимальная глубина обнаружения электропроводки составляет 51 мм. Светодиодная индикация своевременно оповестит о нахождении металла. К дополнительным возможностям детектора относятся обнаружение кромок и звуковое предупреждение о наличии кабеля под напряжением.

Достоинства:

• легкий, удобно лежит в руке;
• прочный корпус;
• индикация срабатывания;
• простая калибровка.

Недостатки:

быстрый разряд батареи.

Stanley S100 STHT0-77403 подойдет для домашнего применения. Экономичное решение для поиска не только проводки, но также металлических и деревянных балок.

Meet MS-158M

4.8

★★★★★
оценка редакции

89%
покупателей рекомендуют этот товар

Особенностью модели является возможность регулировки чувствительности. Яркий светодиод не только информирует о текущем состоянии прибора, но и освещает рабочую зону в темное время суток.

Сенсор может быть повернут под углом до 180° для более комфортного использования в труднодоступных местах. Максимальная глубина обнаружения — 5 сантиметров.

Корпус выполнен из ударопрочной пластмассы. Устройство стабильно функционирует при температуре от -10 до +50 °С, что позволяет применять его как в отапливаемом помещении, так и на улице. Срок службы батареи — не менее 1 года.

Достоинства:

• подсветка рабочей области;
• термостойкость;
• удобная настройка;
• поворотный механизм сенсора;

Недостатки:

непрочный корпус.

Meet MS-158M будет полезен для обнаружения таких металлов, как золото, медь, алюминий, сталь и пр. Подойдет он для тестирования напряжения в слабопроводящей и нейтральной среде.

Condtrol Drill Check

4.8

★★★★★
оценка редакции

88%
покупателей рекомендуют этот товар

Благодаря небольшим размерам и весу всего 45 г модель комфортна при работе в течение длительного времени и в труднодоступных местах. Прибор питается от трех батареек типа LR44 и может функционировать без их замены в течение 6 часов. Устойчивость к температуре от -10 до +50 °С позволяет использовать устройство в сложных условиях.

Глубина обнаружения — до 40 мм. Индикация состояний с помощью светодиодов разного цвета, удобное расположение кнопки и надежность удержания в руках облегчают работу с детектором. Его корпус выполнен из ударопрочного пластика и не боится ударов и царапин.

Достоинства:

• удобство транспортировки;
• простота хранения;
• прочный корпус;
• термостойкость;
• понятная индикация.

Недостатки:

небольшая глубина обнаружения.

Condtrol Drill Check стоит приобрести для использования в быту. Он будет полезен при монтаже кондиционеров или сигнализации, проведении ремонтных и строительных работ.

Wortex MD 3009

4.7

★★★★★
оценка редакции

85%
покупателей рекомендуют этот товар

Модель неприхотлива к условиям хранения и может использоваться при температуре от -5 до +45 °С. Прибор отличается низким потреблением энергии. В качестве источника питания он использует батарею типа «Крона» напряжением 9 В. Вес устройства — 200 г.

Глубина обнаружения электропроводки достигает 50 мм. Звуковая и цветовая индикация при нахождении облегчают использование детектора. А возможность контроля заряда батареи позволяет вовремя заменить ее для стабильной работы.

Достоинства:

• термостойкость;
• долгий срок службы;
• удобство использования;
• компактность;
• экономичное энергопотребление.

Недостатки:

невысокая чувствительность.

Wortex MD 3009 подойдет для нахождения проводки под напряжением. Работает аппарат как с цветными, так и с черными металлами.

Общие рекомендации по выбору устройства для электропроводки

На сегодняшний день выбор заводских детекторов достаточно обширный, но некоторые люди часто «теряются» в таком многообразии приборов. Поэтому прежде чем покупать такое устройство, специалисты рекомендуют чётко определиться для чего оно необходимо — для единичного использования или для постоянной работы с электрической скрытой проводкой. Опытные мастера обычно выбирают многофункциональные устройства, которые могут распознавать скрытые металлические элементы различных характеристик.

Устройство поиска скрытой электропроводки для профессионалов марки BOSCH

Выбирая детектор необходимо обратить внимание на степень глубины его сканирования. Если устройство будет рассчитано на меньшую глубину, то во время работы можно пропустить провод, расположенный на значительно большем расстоянии от сканируемой поверхности стены

Профессиональные детекторы могут работать на большом расстоянии. Обычно для домашнего использования приобретают бытовые устройства, которые вполне годятся для стен квартир, частных домов и тонких перегородок.

Бюджетные варианты, которые позволяют найти только проводку, находящуюся под напряжением, намного уступают по своей эффективности дорогостоящим моделям, но они помогут спасти человека от ожогов во время работы.

Типы индикаторов

Детекторы делятся на несколько разных типов. Их классифицируют по принципу действия, механизму, применяемому для оповещения пользователя при обнаружении проводов, и так далее. У каждого приспособления есть свои преимущества и недостатки.

Рассмотрим их ниже:

1. Электростатический индикатор скрытой проводки используется для поиска электрического поля, формируемого напряжением на проводах. Из достоинств выделим простоту схемы и возможность обнаружения тока на больших расстояниях. Минусы — возможность работы только в сухой среде, а также наличие напряжения в сети, чтобы зарегистрировать проводку.
2. Электромагнитный прибор фиксирует электромагнитное поле, создаваемое током, движущимся по проводам. Схема детектора максимально проста, позволяет добиться высокой точности. Недостаток аналогичен электростатическому аналогу: проводка должна быть под напряжением, при этом подключенная нагрузка — не ниже 1 кВт.
3. Индуктивный индикатор — по сути, обычный металлоискатель. Такое устройство самостоятельно создает электромагнитное поле, а затем фиксирует его изменения. Главное преимущество — нет необходимости в напряжении. Из недостатков — сложная схема и возможность ложных срабатываний, поскольку детектор будет фиксировать любые металлические изделия.
4. Комбинированный индикатор — заводские модели, в которых заложены разные принципы работы. На фоне высокой точности, чувствительности и эффективности единственным недостатком является большая стоимость.

Электростатические приборы

Искатели данного типа регистрируют наличие электромагнитного поля, исходящего от проводов, к которым подключено напряжение. Это довольно простой прибор, который несложно собрать своими руками (схема устройства будет приведена в заключительном разделе). Заметим, что практически все недорогие детекторы работают по этому принципу.

Детектор Е121

Особенности детекторов электростатического типа:

• учитывая, что прибор реагирует на электромагнитное излучение, для обнаружения проводки требуется, чтобы она не была обесточена;
• при работе с детектором необходимо подобрать оптимальный уровень чувствительности. Если он низкий, могут возникнуть сложности с обнаружением глубоко расположенной проводки, при максимальном уровне велика вероятность ложного срабатывания;
• сырые стены или наличие в них металлических конструкций делают поиск проводки практически невозможным.

Учитывая невысокую цену, простоту и эффективность (за исключением небольших ограничений), приборы с электростатическим принципом действия пользуются популярностью даже у профессиональных электриков.

Электромагнитные искатели

Этот тип сигнализаторов позволяет обнаружить исходящее от проводов электромагнитное возбуждение, если к ним подключена нагрузка. Точность и эффективность электромагнитных искателей проводки значительно выше, чем электростатических.

Электромагнитный сигнализатор

У этих приборов имеется характерная особенность, заключающаяся в том, что для гарантированного определения трассы проводки к ней необходимо подключить нагрузку, мощность которой не менее одного киловатта, что в большинстве случаев не вызывает сложности.  Например, сделать это можно, подключив к соответствующей линии электросети электрический чайник (не забыв наполнить его водой).

Детекторы металла

В тех случаях, когда подключить напряжение к проводке или нагрузку к ней не представляется возможным, используют металлодетекторы. Принцип действия этих устройств построен на том, что металл, попадая в электромагнитное поле, вызывает в нем возмущения, которые фиксируются прибором.

Модель PMD 7 производства компании Bosch

К особенностям этого класса приборов следует отнести то, что они реагируют на любой металл, находящийся в стенах. То есть помимо проводки, детекторы будут срабатывать при обнаружении арматуры, шурупов, гвоздей и т.д.

Пассивные детекторы (приемники излучения)

Такие детекторы проводки реагируют на электрическое или магнитное поле провода. Они нечувствительны к обесточенной проводке. Также бесполезно искать с их помощью проводку с постоянным током.

Комбинированные искатели

Приборы данного вида представляют собой многофункциональные устройства – мультидетекторы. Они могут комбинировать несколько принципов поиска срытой в стене проводки, что существенно расширяет сферу применения и повышает эффективность.

В качестве примера можно привести модель TS-75, показанную на фотографии ниже. Это устройство соединяет в себе функции металлодетектора и электростатического искателя.

Фото: TS-75 – надежный и недорогой мультидетектор проводки

Какие бывают приборы

Индикатор представляет собой небольшое по размеру мобильное устройство, масса которого не превышает 200 грамм (именно поэтому прибор удобно носить с собой). Он может быть полезен как профессиональному электрику, так и простому владельцу квартиры. Благодаря прибору можно будет найти провода и трубы не только под слоем штукатурки, но и под кафелем и другими отделочными материалами, скрывающими их.

Для обнаружения электропроводки выпускают приборы различных типов. Основные их отличия состоят в принципе работы и функциональности.

Большинство индикаторов работает по принципу металлоискателя, сигнализирует, если в стене есть металл. Происходит это благодаря магнитному полю, создаваемому прибором. Неудобство заключается в том, что он реагирует абсолютно на все металлические предметы, а не только на скрытую проводку, потому, если в стену вмурована арматура, прибор сработает.

Для того чтобы индикатор подавал сигнал, в сети должно быть напряжение. Если стена будет влажной, приборы такого типа не принесут пользы. Влага обманывает индикатор, отражая его электромагнитное поле, в результате чего он выдает ошибочные показания.

Лучше выбирать универсальные приборы для поиска электропроводки. Их отличительной особенностью является способность работать в нескольких режимах, благодаря чему можно не только определять, есть ли в стенах металлические предметы, но и искать скрытую проводку отдельно. Если присутствует возможность переключать режимы, то можно достаточно точно вычислить, где именно находится кабель. Устройства смогут найти даже древесину или пластик, если материал влажный или наполнен водой. Такое оборудование считается профессиональным и стоит на порядок дороже простых бытовых индикаторов.

Заблуждения и ошибки по обнаружению электропроводки в стене

Выше описано, как найти провод в стене с помощью приборов и подручных средств. Но есть якобы «народные методы» обнаружения спрятанной проводки, которые совсем не помогут и займут лишнее время:

Использование компаса. Существует теория, что применяя компас можно найти кабель. Но это миф, так как создать нужную магнитную индукцию в домашних условиях для реагирования компаса невозможно.

Обычным магнитным компасом иногда пытаются искать проводкуИсточник survival-mastery.com

• Применение магнита как искателя скрытой проводки. Существует гипотеза о привязанном на верёвке магните и его действии: если водить вдоль стены, то он будет отклоняться в том месте, где проходят электропровода. И следуя за колебаниями, отметить предполагаемые места залегания проводов. Но и этот метод не принесёт никакой пользы.
• Поиск скрытой проводки с использованием смартфона. Очень сомнительный метод, основанный на установленном специальном приложении, которое якобы сможет найти кабель. Смартфоны имеют встроенный магнитный датчик и, используя приложение, телефон превращается в металлоискатель. Но такое устройство будет давать реакцию на все, что содержит металлические части в стене.

Бюджетные способы поиска электропроводки

Коротко о главном

Скрытая проводка безопасна и эстетична, но в ряде случаев необходимо знать, где она проходит. Узнать месторасположение электропроводки можно несколькими способами и нужно выбрать именно тот, который точно подойдёт.

Если делается капитальный ремонт, то проще всего найти штробы с проводкой просто посредством визуального осмотра стены. В остальных случаях используется специализированное оборудование, в частности, трассоискатель.

Также можно искать скрытую проводку радиоприёмником, слуховым аппаратом, мультиметром, металлоискателем и в некоторых случаях классической индикаторной отвёрткой.

Существуют и «мифические» способы поиска скрытой проводки — компасом, магнитом или с помощью приложения для смартфона. На поверку они не выдерживают никакой критики, поэтому не стоит тратить на них своё время.

В любом случае, не стоит считать, что эту работу можно запросто сделать самостоятельно, без знания основ электротехники. В лучшем случае это трата времени, а в худшем – неправильный результат, который может привести к короткому замыканию и пожару в доме. Поэтому, если есть сомнения в собственных силах, то лучше обратиться к профессионалам.


Как правильно использовать прибор

Применение устройства для поиска проводки предполагает выполнение таких действий:

1. Примкнуть детектор к проводу. Если на кабеле присутствует коннектор, то красный зажим прицепить к проводу, а черный — прикрепить на заземление устройства. В случае отсутствия коннектора: подсоединить клемму красного цвета к первому проводу, а черную — к другому.
2. Включить рычаг индикатора. Иными словами, привести устройство в рабочее состояние.
3. Включить кнопочку индуктивного пробника.
4. Поднести изолированный пробник к кабелю для обнаружения исходящего детекторного сигнала.
5. Начать вращение регулятором, что поможет настроить уровень искателя и найти кабель.

Важно! Чтобы избежать очень громкого сигнала, рекомендуется пользоваться наушниками, выход на которые расположен внизу корпуса приспособления. Поиск проводки

Поиск проводки

Если есть интерес к радиотехнике и желание собрать электрическую схему самостоятельно, то такой особенный прибор возможно сложить собственными силами. В ином случае искатель скрытой проводки можно приобрести в соответствующих магазинах.

Выводы

Поиск обрыва проводки – довольно непростое и серьезное дело, требующее определенных навыков и знаний.

Чтобы быстро отыскать место повреждения электропровода, необходимо знать схему размещения электрокоммуникаций. Определить участок, где могла случиться авария, можно при помощи логики. Найти точное место обрыва, возможно используя самодельные или профессиональные устройства. Узнать какой перегорел провод: фазный или нулевой, – следует при помощи рекомендаций, данных в статье.

Используя полученные сведения, можно легко не только отыскать испорченный провод и восстановить его, но и не допустить аналогичной поломки в будущем.
