Как найти и устранить обрыв провода в стене своими руками

Требования к поиску дефектов кабельной линии

Поиск повреждений кабельных линий должен проводиться с выполнением условий:

• Погрешность не должна превышать установленный параметр. Для этого необходимо учитывать все нюансы земляных работ.
• Существует ограничение по времени на выполнение работ по поиску повреждения кабеля: не более нескольких часов.
• Обязательно соблюдать технику безопасности для работающего персонала.

Если поиски места повреждения затянутся, то в место дефекта может попасть влага. В этом случае придётся заменить весь увлажнённый участок кабельной линии, а это — несколько десятков метров! Подобный ход дела увеличит и объем земельных работ, и смету на их проведение. В то же время оперативное отыскание места повреждения подразумевает замену участка линии не более 5 м в длину.

Исследуем электросеть в помещении

Просто так вдруг кабели не могут выйти из строя. Для этого всегда найдется причина:

• сверление дыр в стене;
• некачественная установка проводки на этапе строительных работ;
• проведенный ранее неправильный ремонт электросетей.

Если на том месте, где неисправна сеть, виден гвоздь, на котором висит картина, например, – вот и причина неисправности. Но простое удаление гвоздя из отверстия, естественно, уже не спасет кабели. Их, вероятно, придется заменять на новые. Об этом чуть позже.

Гвоздь, на котором висит картина, может стать причиной обрыва проводки в стене. Но его извлечение не спасет ситуацию

А пока – будем искать поврежденные проводники. С электросетью проблема, если в какой-то из розеток в помещении нет напряжения, или оно низкое (вы подключаете к ней бытовую технику, а она не функционирует, при этом сомнений в работоспособности питающего провода и самой быттехники нет), не работает освещение в комнате или во всей квартире. Найти не составит труда.

Сначала надо обнаружить все части электросистемы, которые перестали действовать:

Проверьте, есть ли напряжение в каждой розетке дома. С помощью мультиметра быстро и просто понять, какие розетки работают, какие – нет;

Мультимер идеально подходит для бытового использования. С его помощью легко проверить, есть ли напряжение в розетках или нет

Важно: мультиметр стоит от 500 до 3 тысяч рублей. Как у профессионалов, так и в бытовом использовании популярны товары таких фирм-производителей, как: «Хама», «Мастер», Gembird. Везде ли работает освещение? Проверьте все потолочные и настенные светильники в доме

Найдите те, что не действуют из-за проблем с проводкой, а не потому, что в них лампочка перегорела

Везде ли работает освещение? Проверьте все потолочные и настенные светильники в доме. Найдите те, что не действуют из-за проблем с проводкой, а не потому, что в них лампочка перегорела.

Теперь нужно отыскать конкретный поврежденный участок, а именно, где он расположен: между включателем и розеткой, между двумя соседними выключателями или розетками. Как найти обрыв в скрытой проводке? В данном случае используют мультиметр. Его последовательно подключают к розеткам и включателям, отмечая те, что не выдают напряжения.

Если в помещении не работает освещение, то обрыв проводки мог произойти на участке между коробкой (местом соединения проводников) и выключателем, между выключателем и осветителем. Чтобы найти точное место, нужен индикатор напряжения, который покажет фазы.

Важно: индикатор напряжения можно приобрести в среднем за 300 рублей. Хорошая продукция у фирм: «МАСТАК», «ДжиТиСи», «Ресанта», «Люкс-Тулс». Оборудование по виду напоминает прямую отвертку

На конце – сигнальная лампа. Если фаза есть, то лампочка загорается, если нет – то остается в выключенном состоянии

Оборудование по виду напоминает прямую отвертку. На конце – сигнальная лампа. Если фаза есть, то лампочка загорается, если нет – то остается в выключенном состоянии.

Индикатор напряжения на конце имеет сигнальную лампочку. Если напряжение в розетке или выключателе есть, лампочка “подаст сигнал”

Снимите декоративную крышку с выключателя и с помощью индикатора проверьте, есть ли фаза в контактах. Обследование необходимо проводить, когда светильник выключен! Если индикатор не определяет наличие фазы, значит провод неисправен где-то между коробкой проводов и самим выключателем.

Фаза «показалась» при выключенном светильнике? Включите его и еще раз проверьте контакты индикатором. Теперь фазы нет? Тогда провода неисправны на участке от коробки соединений до осветительного прибора.

Если фазы в выключателе нет совсем, проверьте индикатором напряжения светильник. Прибор нужно вставить в патрон на место лампочки. Фаза обнаружена? Значит, ее в процессе монтажа перепутали с нулем. Это нарушение правил эксплуатации электрической сети. Нужно менять систему в обязательном порядке.

Порядок определения обрыва проводки в стене

Многофункциональный детектор скрытой проводки

Поиск места повреждения, независимо от причины появления проблемы, производится в следующем порядке:

1. Прежде всего, необходимо обесточить проводку. Для этого отключают автоматический переключатель (рубильник).
2. Порой требуется снизить уровень сопротивления изоляционного слоя проводки, для этого ее прожигают.
3. Для поиска поврежденного места прибегают к индукционному или акустическому способу, также нужно вооружиться обыкновенным бытовым мультиметром и тразисторным приемником.
4. Для облегчения поисков электрики также используют трассоискатели. Это приборы, имеющие разные модификации, позволяют точно установить путь, по которому проложен кабель, найти все токоведущие проводники, а также выяснить под напряжением они или нет. Отдельные модели для увеличения коэффициента полезного действия используют их вместе с генераторами.

Поиск места разрыва

При помощи таких самодельных устройств можно найти место обрыва скрытой проводки. При обнаружении разрыва контакта прибор перестанет издавать звуковые сигналы, изменится характер шумов или погаснет индикаторная лампочка. Однако у этих приборов есть один весомый недостаток: обнаружение кабеля невозможно, если скрытая проводка находится на глубине более 5 см.

Но если в стене проходит арматура или другой металлический элемент, то обнаружение скрытых кабелей затрудняется, т.к. появятся ложные сигналы. Это нужно учитывать.

Для максимально точного поиска обрыва скрытой проводки используются искатели, имеющие возможность дополнительной настройки, которая позволяет игнорировать большие металлические предметы в стене. Такая функция исключает подачу ложных сигналов. Если есть прямой доступ к проводке по всей длине, то поврежденный участок зачастую видно невооруженным глазом. В случае, когда видимых повреждений нет, поиск места обрыва электропроводки можно осуществить при помощи обычного тестера. Алгоритм действий будет следующий:

1. первым делом необходимо обесточить помещение, отключив подачу электричества в электрощите;
2. после необходимо зачистить провод в двух местах: на выходе распределительного блока и на расстоянии 1 метр от сделанной насечки;
3. на этом отрезке замеряется сопротивление, после делается еще одна насечка через 1 метр и процедура повторяется;
4. сопротивление на всех измеряемых промежутках должно быть одинаковым. Когда прибор найдет участок, на котором значение сильно отличается или вовсе отсутствует, в этом месте и произошел обрыв.

Если нет возможности купить специальный искатель, но есть огромное желание решить проблему без посторонней помощи, можно собрать примитивный прибор для поиска обрыва проводки своими руками.

Все что понадобится, это рабочий патрон, лампочка, два одножильных провода, нож, пассатижи и электроизоляционная лента.

В патрон вкручивается лампочка, подсоединяются провода. С других концов зачищается изоляционный материал на 4-5 мм от края.

Обнаружение обрыва проводки заключается в подключении тестера к проверяемому проводу, на котором ножом необходимо сделать насечки (перед тем, как зачищать кабель, нужно отключить подачу электричества).

https://youtube.com/watch?v=zNSVKAwadZw

При обнаружении участка, на котором лампочка на тестере не загорится, нужно начать двигаться в обратном направлении, делая насечки на меньшем расстоянии. После обнаружения искомого места поврежденный участок проводки заменятся, все сделанные засечки необходимо заизолировать.

Желательно узнать расположение скрытой проводки и составить подробную схему до того, как случится обрыв. Это обезопасит от повреждения кабелей при проведении ремонтных работ. При случайном попадании в скрытую электропроводку в лучшем случае обесточится помещение, в худшем – будет нанесен вред здоровью человека.

Технические параметры трассоискателей и трассодефектоискателей

Трассоискатель и трассодефектоискатель может иметь различную форму, вес и стоимость. Погоня за миниатюризацией трассоискателя приводит к существенным проблемам в чувствительности и помехозащищённости прибора. Поэтому трассоискатели и трассодефектоискатели фирмы “ЭРСТЕД” сбалансированы по форме, весу и стоимости. Трассоискатель ТИ-05-3 и трассодефектоискатель ТДИ-05М3 нижнего ценового диапазона заслужили положительные отзывы на протяжении всего периода выпуска их серии. Однако наибольшей популярностью пользуется трассодефектоискатель ТДИ-МА среднего ценового диапазона, который осуществляет поиск повреждения кабеля даже в условиях аномальных помех от ЛЭП или железной дороги.

И конечно, поиск повреждения кабеля с помощью трассодефектоискателя затруднён без использования генератора. Генераторы подают в кабель ток согласованной с трассоискателем частоты. Именно поэтому, кабелеискатель может отличать свой кабель от другой трассы. По своей структуре, генераторы делятся на два типа, что удобно показать на примере генераторов :

• портативные генераторы ИЗИ;
• условно портативные генераторы ИЗИ-100.

Преимущества генераторов ИЗИ

Генератор ИЗИ является переносным прибором, которым легко автономно работать в полевых условиях. Генератор развивает мощность до 6 Вт, что является достаточным условием для поиска повреждения кабеля на расстоянии до 5 км. Генератор ИЗИ-100 является также переносным прибором, но он предназначен для работы только от сети 220 В. Развивая мощность до 100 Вт, этот генератор прекрасно подходит для определения места межфазного пробоя и короткого замыкания. Стоит упомянуть, что эти генераторы представлены в нижнем и среднем ценовом сегменте.

В заключении хочется пожелать удачи в поиске повреждения кабеля, поскольку грамотно подобранные приборы способны только облегчить эту задачу, в которой основную роль играет опыт.

Правила безопасности во время выполнения прозвонки

Любые электротехнические работы, в том числе диагностика проводников требует соблюдения всех мер предосторожности и правил электробезопасности. Главные правила, соблюдения которых сохранят вам жизнь и здоровье звучат так:

Всегда работайте только при отключенном питании. Повесьте табличку «НЕ ВКЛЮЧАТЬ

РАБОТАЮТ ЛЮДИ!» у рубильника или автомата;
Не касайтесь оголенных проводников голыми руками, используйте спецодежду и специальный инструмент;
Пользуйтесь электроинструментом с острыми кромками осторожно: используйте перчатки и не допускайте повреждения кабеля;
По окончании работ все неисправные системы должны быть обесточены, а оголенные провода – качественно заизолированы.

Берегите себя и помните, если вы сомневаетесь, что вам по силам работа с электрическими сетями – доверьте это дело профессионалам.

Наиболее частые поломки удлинителей

Условно все поломки удлинителей по локализации можно разделить на три области:

• Неисправность провода (кабеля). Переломы и отгорания провода.
• Неисправность вилки. Болтаются шпильки, отгорает провод на присоединении к контакту.
• Неисправность в колодке с контактами. Выгорает пластина (редко) или ослабляются контакты.

Чаще всего переламывается или отгорает провод на присоединении к вилке или на входе в розеточную колодку. Эту неисправность легко выявить даже визуально и отремонтировать. Хуже, когда повреждение где-то внутри провода под изоляцией, и визуально этого не видно. Если у вас длинный (от 10 м и больше) катушечный или простой удлинитель, то жалко выбрасывать провод, поэтому лучше поднапрячься и отремонтировать его.

На примере обычного китайского удлинителя мы покажем, как можно отремонтировать все эти неисправности. Просто взяли то, что было под рукой — конечно, из-за 200 руб. не стоит тратить кучу времени, но, если у вас хороший удлинитель метров на 30, выбрасывать его откровенно жалко.

Поиск разрыва проводки в стене из бетона или кирпича

Чтобы определить место повреждения в стене, сложенной из кирпича или представляющей собой бетонную плиту, понадобится транзисторный приемник, с помощью которого производится обнаружение скрытой электропроводки. Нужно учитывать, что в кирпичных и бетонных зданиях все кабели направлены по горизонтали и вертикали, а поворачивают исключительно под углом 90 градусов. Зная это, вы не ошибетесь, выстраивая схему расположения кабелей.

Индикатор следует вести по стене над кабелем, по всей его длине. При этом на всем пути устройство будет издавать звуковой сигнал, который исчезнет в момент достижения им места обрыва проводника.

Итак, мы разобрались, как найти обрыв в проводке. Если вы не располагаете нужными приборами или не уверены, что правильно определите место разрыва кабеля и сможете самостоятельно его заделать, оптимальным выходом из ситуации будет приглашение специалиста по электромонтажу. Профессиональные электрики имеют опыт подобной работы и располагают необходимым электрооборудованием, а значит, в течение достаточно короткого времени смогут найти неисправность и устранить ее.

Наглядно весь процесс диагностики на видео:

Но если есть большое желание сэкономить и научиться этой процедуре самому, тогда переходим к следующему этапу – ремонту неисправной линии.

Диагностика неисправностей

До проверки проводки рекомендуется измерить напряжение электроцепи между разными элементами и электрооборудованием следующим образом:

• взять вольтметр или перевести в соответствующий режим мультиметр;
• коснуться одним щупом тестера к «минусу» аккумулятора или к массе машины;
• другой щуп поместить на подающий провод линии.

Выведенный на экран результат следует сравнить со значениями, указанными в руководстве по эксплуатации данной модели машины. После замера напряжения можно переходить к поиску короткого замыкания, для чего также потребуется вышеупомянутые приборы, в том числе контрольная лампа, которая при отсутствии проблем с проводкой не должна загораться. При наличии замыкания тестер подаст соответствующий звуковой сигнал.

Замыкание проводки обычно говорит о неисправностях в одном из двух мест: в оборудовании-потребителе или в одном или нескольких проводах. Перед замером в проверяемой зоне убирают предохранители, после чего на клеммы предохранительного элемента устанавливают щуп, где нулевое показание скажет о замыкании.

Если после касания проводов прибор покажет появление напряжения на линии, то проблема действительно заключается в проводах, требующих замены.

Следующим этапом идет проверка заземления, нарушение которого вызывает коррозия или окисление металлических деталей, а также ослабление креплений. Для поиска неполадок потребуется:

• отключить аккумулятор;
• приложить один щуп тестера к металлу кузова;
• приложить другой щуп к соединительному месту проводки или части заземления.

Полученный результат также рекомендуется сопоставить с заводскими требованиями согласно руководству по эксплуатации. При большом расхождении показателей потребуется зачистки металла в месте заземления и проверка прочности крепления для восстановления.

Еще одной проблемной зоной считается узел соединения проводов, где помимо обрыва, испорченной изоляции и нарушения целостности электролинии, окисляются контакты, что можно определить уже при визуальном осмотре. В таком случае придется заниматься пайкой проводов с разъемами на поврежденном участке.

Если у автомобилиста нет приборов для обнаружения короткого замыкания, он может использовать меньший по сравнению со штатным предохранитель. Одну или пару жилок автомобильного провода со снятой с него изоляцией наматывают на предохранитель, всю проводку условно разделяют на части, разделяя соединения, и начинают поиск того фрагмента, где провод вызывает замыкание.

Так, на современных моделях проводку называют передней и задней, поэтому если предохранитель сгорает с отключенной передней проводкой, неполадку следует искать спереди.

Разделителем для проводов могут выступать выключатели или реле, то есть, при сгорании предохранителя в результате активации той или иной клавиши можно говорить о коротком замыкании. Тогда следует извлечь то реле в электрической цепи, которое включается при нажатии клавиши, после чего снова провести проверку. Таким образом, можно определить, в какой части происходит замыкание.

Поиск так называемого «коротыша», как называют замыкание профессиональные электрики, преимущественно осуществляется путем исключения, что является весьма длительным занятием. Автомобилисту понадобится последовательно отключать все возможные потребители электроэнергии на соответствующей электроцепи, узнать о которых можно из автомобильной электросхемы автомобиля.

Так как некоторые провода находятся в труднодоступных местах, например, под торпедой, начать следует не с осмотра общей проводки, а именно с исключения потребителей.

Чтобы обнаружить то оборудование, где произошло короткое замыкание, рассматриваемая электролиния должна находиться под напряжением. Из-за того, что предохранитель при активации цепи мгновенно сгорает, перед началом поисков необходимо подключить к линии отдельный мощный потребитель электричества для снижения высокого тока замыкания и недопущения возгорания проводки.

Заключение

Поломки и неполадки с автомобилем могут произойти в любой момент, в том числе когда водителю будет недоступна профессиональная помощь. Если во время поездки за город, на природу или на трассе в отдалении от населенных пунктов водитель столкнется с коротким замыканием, понимание устройства электроцепи и шагов в обнаружении поможет водителю благополучно добраться до центра техпомощи.

Видео про устройство электрооборудования в машине:

Поиск электропроводки в профилактических целях

Во избежание проблем с проводкой необходимо:

1. Работы по монтажу должны проводить только грамотные работники.
2. Для лучшей безопасности надо установить выключатель на автомате, который станет срабатывать при перегрузках.

Обычно поиск сети начинается, когда уже есть нарушения с электричеством. Но на самом деле лучше, когда схема проводки составлена заранее, это может пригодиться как в экстренных ситуациях, так и в различных бытовых:

• Когда задумали сделать в квартире перепланировку. Надо тогда обязательно знать, где находятся электросети.
• Перед тем как установить осветительные приборы, повесить что-либо на стену, нужно знать, где безопасно это можно сделать.
• Перед ремонтом.

Во всех этих случаях можно воспользоваться методами, которые помогут найти сеть, составить ее схему и при необходимости пользоваться ей.

Как определить место скрытого повреждения провода. — Радиомастер инфо

Не так давно мы рассматривали метод определения скрытого места обрыва провода с помощью индикаторной отвертки на светодиоде. Но, на практике попадаются случаи, когда рассмотренный ранее метод не работает. Об одном из простых вариантов решения такой проблемы рассказано в этой статье.

Это уже не первый случай, когда попадается такой дефект.

Щупы прибора не прозваниваются. Первое, что в таких случаях обычно делают, проверяют шнуры по одному. Я тоже так сделал. Легко выявил дефектный шнур. Как правило, дефекты шнуров (кабелей, проводов) которые при работе часто изгибают, появляются у одного из разъемов (штекеров). Теперь необходимо определить у какого именно. Я достаю чудо-отвертку, на светодиоде, заизолировав второй конец в целях безопасности, подключаю неисправный шнур к фазе в розетке. Провожу вдоль всего шнура, отвертка не показывает место обрыва. Удлиняю шнур. Место обрыва не обнаруживается.

Предполагаю, что обрыв не полный, а имеет место нарушение контакта в месте соединения провода с одним из штекеров. Измеряю сопротивление шнура на максимальном пределе 2 мОм. Не прозванивается. Показывает обрыв.

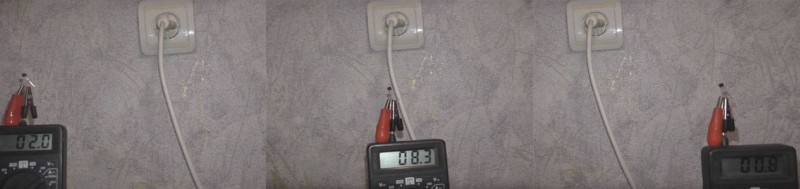

Ставлю прибор в режим измерения переменного напряжения и измеряю этими шнурами напряжение в розетке. Показывает 198 В. На самом деле в розетке 230В.

Теперь понятно. Сопротивление нарушенного контакта больше 2 мОм. Ясно, что этот шнур от мультиметра копеечный, штекера неразборные, купить новый и забыть. Но первый раз мне такой дефект попался на кабеле пылесоса. Хороший добротный кабель, метров 5 длиной, подобрать замену не просто, да и менять полностью хлопотно.

Какой же выход. Он давно известный, возможно кем-то забыт, а для кого-то новый. Обычной тонкой иголкой прокалываем обесточенный провод до появления контакта с жилой. Контакт обнаруживаем поочередно прозванивая от иголки в оба конца. В моем конкретном случае иголку целесообразно установить у одного из штекеров чтобы одним измерением установить место повреждения.

Таким образом можно со 100% уверенностью указать место плохого контакта. Далее по обстоятельствам, можно обрезать штекер с плохим контактом и припаять новый, разборный штекер. Прокол изоляции от иголки как правило затягивается сам. Можно дополнительно легонько заплавить паяльником.

Материал статьи продублирован на видео:

Как обнаружить обрыв в открытой проводке

В этом случае не требуется вскрывать стены, поэтому найти проблему проще.

Алгоритм в этом случае следующий:

1. Проверяют розетки путем подключения нагрузок и проверки мультиметром.
2. Сначала определяют, в каком месте случился дефект. Делается это путем измерений мультиметром в контактах.
3. Точному розыску поможет индикатор — устройство, фиксирующее присутствие «фазы».
4. Определяют «фазу» после отключения электроэнергии. При ее отсутствии дефект находится в интервале от коробки до выключателя. Если она есть, проверяют ее на светильнике. Если ее нигде не определили, то дефект надо искать между коробкой и прибором освещения. Если она есть на светильнике, то «фаза» с «нулем» поменялись местами. Тогда надо найти, где это произошло, и соединить провода.
5. Автомат для «фазы» на розетке находим путем включения и выключения автоматов в щитке. Найденный кабель отключаем от щита.

Две рабочие розетки должны соединяться двужильными проводами. Когда они объединены лишь одножильным проводом, то, скорее всего, повреждение возникнет именно в нем.

Самый быстрый способ обнаружения неисправности

Если в доме имеется трассоискатель, с его помощью можно быстро выявить место повреждения. Над участком обрыва сигнал прервется.

Последовательность поиска поврежденного участка:

1. Генератор прибора присоединяем к проводу в такой последовательности: минусовую клемму к неповрежденному кабелю, плюсовую к поврежденному. Заземление подключаем к распределительному щиту.

2. Вдоль расположения кабеля прозваниваем приемником, над участком обрыва сигнал прервется. Для более точного определения места порыва проводим такую же операцию, начиная с другого конца поврежденного провода. Подробнеее о диагностике разрывов смотрите в этом видео:

Поиск проводки мультиметром

Данный метод подойдет для радиолюбителей. Специальных тестеров для поиска здесь не нужно, но требуется иметь простой китайский мультиметр и полевой транзистор. Полевик может быть одним из следующих марок: КП103А, КП303 или 2SK241.

Включаете мультиметр на измерение сопротивления (200кОм), а его щупы присоединяете к левому и среднему выводу транзистора (сток+исток).

Там где изменение сопротивления максимально — там и центр залегания проводки.

Если приделать к третьему выводу дополнительную антенку (кусочек медного провода), то чувствительность устройства резко увеличится.

Видео по тематике поиска проводки мультиметром:

Минимальный набор для поиска повреждений

В минимальный набор для поиска входит:

1. Индикаторная отвертка.
   Прибор представляет собой индикатор напряжения. При наличии в сети напряжения на конце отвертки загорается индикаторная лампочка.
2. Трассоискатель.
   Задача трассоискателя определить положение и глубину залегания кабеля в стене. Прибор позволяет провести мониторинг провода и обнаружить его дефекты.
3. Мультиметр.Мультиметр является инструментом для тестирования характеристик электрической сети. Минимальный набор функций бытового мультиметра позволяет определить силу тока, напряжение и сопротивление между двумя точками сети.

Кроме этого пригодятся обычная отвертка и пассатижи.

Лучшие профессиональные детекторы скрытой проводки

Модели этого типа могут функционировать в сложных температурных условиях. Они применяются для нахождения различных материалов, удобны в использовании и рассчитаны на продолжительную работу.

CEM LA-1012

5

★★★★★
оценка редакции

100%
покупателей рекомендуют этот товар

В комплекте вместе с устройством входит пластиковый кейс. Его использование облегчает хранение и транспортировку, защищает прибор от повреждений. Индикация уровня заряда помогает своевременно заменить батарейку. При неактивности в течение одного часа детектор отключается для экономии энергии.

Максимальная глубина обнаружения — 2500 мм. Модель имеет несколько режимов работы: измерение напряжения может осуществляться в диапазонах до 12, 50, 120, 230 и 400 В. Звуковая сигнализация и встроенный фонарь упрощают применение в неосвещенной обстановке.

Достоинства:

• компактность — 130х69х32 мм;
• индикация уровня заряда;
• экономия энергии;
• удобство использования и транспортировки.

Недостатки:

высокая цена.

CEM LA-1012 подойдет для нахождения проложенной на большой глубине проводки. Прибор будет полезен для обнаружения розеток, предохранителей или аварийных выключателей.

Mastech MS6818

4.9

★★★★★
оценка редакции

96%
покупателей рекомендуют этот товар

Широкий цифровой дисплей модели гарантирует удобное считывание информации. На экране отображаются данные о текущем напряжении в кабеле, остаточном уровне заряда батареи, мощности. Клавиатура с интуитивно понятными обозначениями облегчает выбор и настройку рабочего режима.

Поддерживаемый диапазон напряжения составляет 12-400 вольт, частота выходного сигнала передатчика — 125 кГц. Прибор может функционировать в одно- или двухполюсном режиме. Среди его основных возможностей следует выделить не только поиск, но и контроль состояния проводки.

Достоинства:

• высокая чувствительность;
• глубина обнаружения 2000 мм;
• длительная работа;
• удобство использования;
• малые габариты.

Недостатки:

сброс настроек после отключения.

Mastech MS6818 предназначен для работы на большой глубине. Это позволяет применять его для нахождения проводки в земле.

Ресанта ДМ-2

4.8

★★★★★
оценка редакции

92%
покупателей рекомендуют этот товар

Корпус модели весом 240 г оснащен резиновыми вставками для надежного удержания в руке. Простота управления детектором обеспечивается удобочитаемым дисплеем, тремя кнопками на панели и наличием светодиодных индикаторов. Устройство может использоваться при температуре от -10 до +50 °С.

Максимальная глубина обнаружения составляет 50 мм. Прибор питается от батарейки типа «Крона» и непрерывно функционирует в течение около 6 часов. После пятиминутной неактивности он автоматически выключится. В комплект входит чехол для хранения и перевозки.

Достоинства:

• малые габариты;
• удобство использования;
• термостойкость;
• широкий экран.

Недостатки:

непродолжительная автономная работа.

Ресанта ДМ-2 предназначен для обнаружения проводки в бетонных или кирпичных стенах. Прекрасный выбор при выполнении строительных, ремонтных или монтажных работ.

Laserliner CombiFinder Plus 080.955A

4.7

★★★★★
оценка редакции

86%
покупателей рекомендуют этот товар

Модель обладает функцией предупреждения о наличии напряжения, что обеспечивает безопасность во время использования. При нахождении проводки устройство оповещает пользователя с помощью звуковой и световой индикации. Широкий ЖК-экран отображает рабочую шкалу. Весит такой прибор 180 грамм.

Максимальная глубина обнаружения составляет 40 мм. Прибор автоматически производит калибровку в зависимости от особенностей поверхности. Владельцу доступно переключение режимов работы. Функция подсветки облегчает использование детектора в темное время суток.

Достоинства:

• подсветка экрана;
• удобство настройки;
• малый вес;
• длительная работа;
• безопасность использования.

Недостатки:

не работает на морозе.

Laserliner CombiFinder Plus подойдет для использования в квартире или частном доме. Надежное решение для нахождения проводки в стенах или потолке.

Приборы в помощь!

Итак, если Вам необходимо просто найти электропроводку в квартире, то достаточно сделать металлоискатель своими руками. Простая самоделка изготавливается из подручных средств и позволит обнаружить проводник под напряжением вплоть до 10 см под декоративной отделкой. В интернете можно найти множество схем, по которым можно сделать простой детектор, одну из них мы Вам предоставили в статье, на которую сослались.

Пример с самодельным детектором металла

Если вопрос денег для Вас не особо важен, тогда лучше выбрать специальный прибор для обнаружения скрытой проводки в стене, который позволит не только с высокой точностью определить где находиться кабель, но и точное место неисправности, если существует перегоревший либо пробитый участок. Лучшим в соотношении цены и качества является устройство, которое называется «Дятел» либо сигнализатор E-121. С помощью данного детектора можно не только отследить точное расположение электропроводки в стене, но и найти место обрыва электрического проводника. Глубина работы составляет 7 см, чего вполне достаточно для любительского использования и обнаружения оборванной жилы даже под гипсокартонной стенкой.

Устройство «Дятел» в деле

Еще один, не менее подходящий прибор для обнаружения скрытой проводки в стене – сигнализатор «MS». Китайские тестеры имеют свои характеристики и особенности работы, поэтому к ним нужно приловчиться. Проблема в том, что изделия одинаково реагируют как на металлические части (к примеру, гвоздь), так и на токоведущую жилу. Чтобы правильно эксплуатировать тестер необходимо научиться отличать сигналы друг от друга. Именно поэтому профессиональные электрики обходят их стороной, хотя для домашнего использования вариант довольно неплохой. Еще один важный недостаток приборов – если кабель защищен фольгированным экраном, обнаружить его не удастся. У таких сигнализаторов множество негативных отзывов в интернете, только по той причине, что ими сложно пользоваться, в остальном это хороший вариант для определения эл.проводки.

Как пользоваться пробником?

Также для обнаружения скрытой проводки в стене используют такие приборы, как: ПОСП-1, GVT-92, Bosch DMF 10 zoom, GVD-504A, VP-440. Все они хорошо себя зарекомендовали для поиска разрыва проводника, а также обнаружения электропроводки под штукатуркой.

Видео инструкция по эксплуатации детектора

Отдельное внимание хотелось бы уделить тепловизорам. Данные устройства позволяют отследить не только где находиться перебитая жила, но и найти утечку тока, короткое замыкание и качество самой электропроводки в панельном доме. Конечно, их стоимость запредельно высока, но существует услуга вызова мастера, за которую вы отдадите около 2500 рублей

В этом случае Вам будет предоставлен полный отчет о том, что собой представляет существующая линия электросети в комнатах и есть ли где-нибудь сгоревший проводник

Конечно, их стоимость запредельно высока, но существует услуга вызова мастера, за которую вы отдадите около 2500 рублей. В этом случае Вам будет предоставлен полный отчет о том, что собой представляет существующая линия электросети в комнатах и есть ли где-нибудь сгоревший проводник.

Помимо этого можно узнать, где находится провод в стене с помощью индикаторной отвертки. Такой способ поиска проводки подойдет только в том случае, если жилы находятся под напряжением неглубоко в бетоне.
