Диагональ фундамента

Как разметить внешний контур

Для примера возьмем строительство дома, с размерами 6х8 метров. Сначала размечают самую длинную сторону, затем все оставшиеся. Забивается дополнительный колышек. К нему привязывается шнур. Он должен быть натянут под 90 градусов, относительно первого шнура.
Место пересечения шнуров надежно скрепляют. Полученная точка показывает угол опоры дома. Необходимо вымерять 6 метров и сделать отметку на втором шнуре. Чтобы найти точный угол, вычисления выполняются по теореме Пифагора.Берется два отрезка, один равный трем метрам, другой четырем. Первый соответствует длине фундамента. Следует от угла отмерить 4 метра и поставить отметку.
Затем померить три метра, и поставить отметку уже на другом шнуре. Затем обе отметки соединяются так, чтобы рулетка показала 5 метров. В случае отклонения от этого размера, нужно сдвигать второй шнур, пока рулетка не покажет требуемое расстояние. Шнуры обязательно нужно выравнивать, иначе разметки для фундамента будут неправильно установлены. Чтоб в дальнейшем очень сильно усугубит процедуру строительства дома.

Разметка фундамента под дом с прямыми углами

Начнем, пожалуй, с самого простого – разметки дома прямоугольной формы. Тем более что даже дома со сложной планировкой, но с прямыми углами, основываются на этом методе.

Начинается разметка любого по форме дома с определения его местоположения на строительном участке.

Если вы начинаете строить, то у Вас уже должно быть на руках разрешение на строительство и сопутствующие документы, в которых прописан минимальный отступ от всех границ участка.

Начнем с самого простого примера, когда участок, как и дом, имеет прямоугольную форму (см. схему выше). Не имея специальных, дорогостоящих инструментов под рукой, на мой взгляд, самый простой способ произвести разметку фундамента будет следующий:

1. Определяем местоположение будущего дома на участке, в нашем случае это правый нижний угол.
2. Выбираем две самые близлежащие границы участка (в нашем случае, это границы, обозначенные на схеме выше — черным цветом).
3. Выставляем первые 4 колышка обозначенные цифрами 1-4, в соответствии с отступами от границ участка и натягиваем между ними, как показано черным пунктиром, шнуры. Таким образом, мы нашли один угол нашего дома.
4. Затем от колышка №2 замеряем длину, равную длине стены BD, и выставляем колышек №6. Аналогично выставляем колышек №8.
5. От колышка №3, вдоль нижней границы участка, отмеряем длину стены CD, и выставляем колышек №7. Аналогично выставляем колышек №5.
6. Натягиваем шнуры, как показано на схеме черным пунктиром, получившиеся углы и будут углами дома.
7. Проверяем, на сколько правильный получился у нас прямоугольник, методом, описанным ниже.

Стоит отметить, что очень часто бывает так, что участок имеет не прямоугольную форму, тогда необходимо отталкиваться не от двух сторон участка, а только лишь от какой-нибудь одной, натянув лишь один шнур, параллельно ей. Остальные шнуры натягиваются «на глаз», исправляя затем ошибки, как описано далее.

Проверка диагоналей и исправление ошибок разметки фундамента

Если Вы все сделали правильно, то расстояние от точки A до точки D, должно быть равно расстоянию от точки B до точки C. Другими словами – диагонали прямоугольника должны быть равны (менее 1 см – допустимая разница).

Если у Вас обе диагонали равной длины – поздравляю, основная часть разметки пройдена и можно приступать к разметке внутренних стен. Но, к большому сожалению, в большинстве случаев при замерах диагоналей, есть незначительные расхождения. Причин может быть несколько – не совсем прямоугольный участок, высокая трава, мешающая замерам, да и вообще человеческий фактор.

Как быть в этом случае, начинать все заново?

Нет, ни в коем случае! Если расхождения не в метрах, начинать заново ничего не нужно. Надо просто «подправить» углы, сейчас я расскажу, как это сделать.

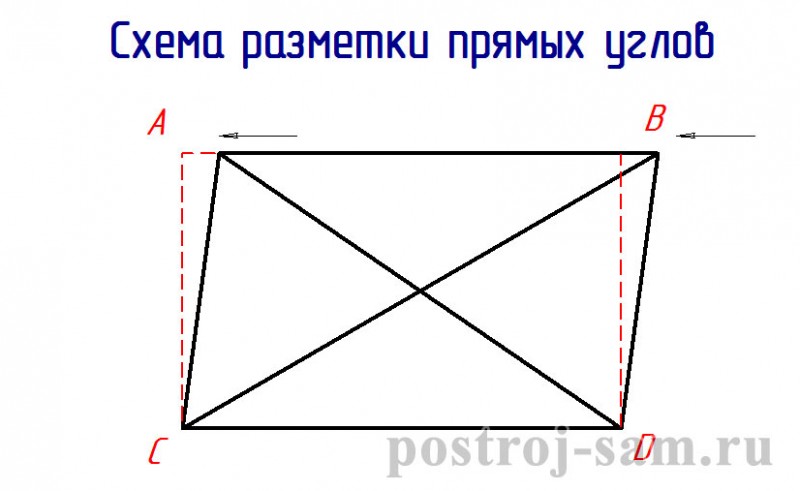

Допустим, что у Вас диагональ CB получилась длиннее диагонали AD на 20 см, тогда Ваш периметр дома выглядит как на схеме.

Порядок дальнейших действий с разметкой фундамента под дом:

1. Углы A и B сдвигаем влево, примерно на 10 см (половину разницы размеров диагоналей).
2. Замеряем заново все стороны и диагонали. Стороны не должны измениться в размерах, но лучше перестраховаться.
3. Если разница уменьшилась, но все же они не равны (допустим разница стала 5 см), то повторяем пункты 1 и 2, но уже сдвигая их на 2,5см.
4. Если теперь диагональ AD стала больше, то так же повторяем пункты 1 и 2, но сдвигая углы в противоположную сторону (в нашем случае вправо).

Инструменты

Делать разбивку участка необходимо с помощью специально предназначенных для этого инструментов, так что перед тем, как приступить к выполнению такого рода работ, рекомендуется запастись такими инструментами, как:

• рулетка. Длина измерительной ленты должна быть равна или больше, чем длина диагонали. Можно пользоваться и приспособлением более короткое, но это вызовет дополнительные сложности со стыковкой;
• деревянные колья нужны, чтобы закреплять бечевку у земли после того, как разметка будет перенесена в плоскость пониже;
• угольник понадобится только для того, чтобы сверять углы в 90 градусов, но не помешает иметь и 30, и 60 градусов;
• шнур или бечевка для проведения разметки;
• крепления нужны для того, чтобы закрепить бечевку на кольях. Можно использовать прищепки, гвозди, зажимы – все, что для этого подойдет;
• лазерный нивелир или теодолит, а также можно использовать более дешевый строительный уровень – ватерпас. Однако нужно знать, что работать с лазерным уровнем намного проще и быстрее.

Как вымерить диагональ фундамента

• 1. Зачем нужна разметка
• 2. Необходимые инструменты
• 3. Начало работ

Перед началом земляных работ при строительстве фундаментов здания необходимо подготовить участок.

Для этого требуется знать, как правильно разметить фундамент для частного дома своими руками.

Чертеж или эскиз необходимо перенести на местность и сделать это нужно с высокой точностью, чтобы избежать проблем при дальнейшем строительстве.

Зачем нужна разметка

Способ закрепления шнуровки

Многие непрофессиональные строители не понимают важности подготовительных работ. Ниже представлены проблемы, которые могут возникнуть, если сделать разметку не правильно или вовсе пренебречь ей:

Ниже представлены проблемы, которые могут возникнуть, если сделать разметку не правильно или вовсе пренебречь ей:

• нарушение геометрических размеров здания;
• неточности угловых размеров;
• неправильная работа несущих конструкций из-за отклонения фундаментов и стен от проектных;
• при использовании сборных перекрытий их элементы, изготовленные по проектным значениям, могут не подойти по существующим размерам, что приведет к дополнительным финансовым и трудовым затратам.

Разметка контура фундамента под дом позволяет расположить опорные конструкции в строгом соответствии с принятым решением.

От расположения фундаментов зависит местоположение будущих стен здания и размеры помещений.

Необходимые инструменты

Чтобы разметка под фундамент была точной и быстрой в выполнении необходимо запастись следующими приборами и материалами:

Инструменты для разметки фундамента

• рулетка с большой длиной измерительной ленты (в идеале равной или больше длины самой протяженной стены дома);
• деревянные колышки или арматурные стержни (выбор зависит от имеющихся материалов и плотности грунта основания);
• строительный угольник (имеет углы с величинами 30,60 и 90 градусов);
• прочный шнур;
• деревянные рейки;
• зажимы, прищепки или гвозди для закрепления шнура к колышкам;
• строительный уровень (можно приобрести недорогой пузырьковый, лазерный существенно облегчит работу, но имеет высокую стоимость).

Если есть возможность, можно также использовать нивелир, но его покупка для строительства одного здания нецелесообразна.

Также при себе нужно иметь ножницы для нарезки шнура, молоток для забивки гвоздей, калькулятор для проведения необходимых расчетов.

Разметка участка под фундамент

В данной статье опишем процесс разметки участка под фундамент своими руками.

План статьи:

Общие правила для разметки фундамента Построение прямоугольного фундамента (т.

Пифагора) Построение прямоугольного фундамента (метод паутина) Разметка под столбчатый фундамент Разметка под ленточный фундамент

Разметка под плитный фундамент

Общие правила для любого фундамента

Выбираем точку отсчета. Первую сторону нашего фундамента нужно привязать к какому-нибудь объекту нашего участка.

Пример. Сделаем так, чтобы наш фундамент (дом) был параллелен  одной из сторон забора.  Следовательно, первую бечевку натягиваем равноудалено от этой стороны забора на нужное нам расстояние.

Построение прямого угла (90⁰). В качестве примера будем рассматривать прямоугольный фундамент, в котором все углы максимально близки к 90⁰.

Существует несколько способов как это сделать. Мы рассмотрим 2 основных.   www.gvozdem.ru

Способ 1. Правило золотого треугольника

Для построения прямого угла будем применять теорему Пифагора.

Формула

Чтобы не углубляться в геометрию попробуем описать проще.

  Чтобы между двумя отрезками a и b сделать угол в 90⁰ нужно сложить длины этих отрезков и вывести корень из этой суммы.

Получившиеся число будет являться длинной нашей диагонали соединяющей наши отрезки.  Очень просто расчет сделать с помощью калькулятора.

Обычно при разметке фундамента берут размеры сторон, чтобы при выведении из корня получалось целое число. Пример: 3х4х5; 6х8х10.

Если измерения мы производили в метрах, то значения получаются очень даже понятными: 4м24см; 2м83см; 7м21см.

Как измерить диагональ?

Неправильные измерения могут стать серьезным препятствием на пути к покупке идеального телевизора. Многие пользователи полагают, что для определения диагонали достаточно взять рулетку и отмерить расстояние от одного угла панели к противоположному. Вот только это неправильно. Есть простой способ, который позволит проверить размер телевизора. Нужно просто определить правильные точки для измерений.

Итак, узнать диагональ телевизора можно, если измерить матрицу между правым нижним и левым верхним углом. Точки должны располагаться диагонально по отношению друг к другу. Перед установкой панели дополнительно стоит измерить ее глубину. Стоит отметить, что изогнутые матрицы стоит мерить обычным швейным сантиметром.

Правила перевода дюймов в сантиметры

При выборе телевизора важно не ошибиться с размерами. Европейская метрическая система поможет определить, сколько же в 1 дюйме сантиметров

Для примера – расчет размера телевизора с диагональю 54». В одном дюйме 2,54 сантиметра. Понять диагональ телевизора легко. Достаточно умножить 54 на 2,54. В результате получается 137,16 см, которые условно можно округлить до 137 см.

Вместо «54» из примера нужно подставить любое количество дюймов. Такая простая формула позволит правильно перевести одну единицу измерения в другую, более привычную.

Можно измерить телевизор рулеткой, и вычислить количество дюймов (в 1 дюйме 0,393 см). Например, при замере результат 102 см, это число умножается на 0,393 – и в результате диагональ равна 40 дюймов. Достаточно знать размер в одной единице измерения, чтобы перевести ее в другую. При измерении рулеткой не стоит захватывать рамки телевизионной панели.

Требования к участку. Привязка к местности с учетом данных геодезии (типы грунтов, подземные воды)

Участок для строительства должен быть, по возможности, ровным, освобожденным от деревьев и кустарника. Будет неплохо, если он будет иметь небольшой уклон.

Контуры участка должны иметь четкие, т. е., не сдвигающиеся за все время строительства точки, которые отмечены на плане. Если один из краев участка выходит на «красную линию», то она должна быть отмечена на местности. Можно на этой линии забить несколько кольев.

Если есть возможность, то нужно пробурить несколько скважин для определения особенностей грунтов на площадке, уровня подземных вод и их химического состава.

Если на участке грунтовые воды близко к поверхности и располагаются возле проектного уровня фундамента, то обязательно нужно устроить водоотведение, т. е. дренаж. При этом воду нужно отвести на 0,7 – 1 м от низа фундамента.

Предыстория

История произошла лет 7 назад. В те годы стройка для меня была больше, как подработка в качестве подсобного рабочего. И вообще, сама строительная деятельность меня никак не увлекала, а даже наоборот.

Мой дядя, самых честных правил, строил себе гараж на участке . Нужно сказать, что, сколько себя помню, он постоянно что-то строит, то на даче, то на участке, то соседу помогает что-то строить, хотя сам он не строитель по образованию и никогда не работал в строительной сфере. При этом всегда, на мой взгляд, строит с умом , не обладая научными знаниями.

И вот, мой дорогой дядя, решив проверить мою сообразительность, видимо, задаёт мне задачу:

До того момента с такими задачами я не сталкивался, повторюсь, т.к. больше подрабатывал на подсобных работах. Минуты 3 размышлений помогли найти ответ. Попробуйте сами решить задачу, а только потом посмотреть ответ.

Инструкция по разметке прямоугольного фундамента

Способ 1. Правила золотого треугольника (т.Пифагора)

Рассмотрим на примере построение прямоугольного фундамента с размерами 6х8м с помощью золотого треугольника (т.Пифагора).

1. Размечаем первую сторону фундамента. Это самая простая часть в построении нашего прямоугольника. Главное, что нужно помнить. Если хотим чтобы наш фундамент (дом) был параллелен одной из сторон забора либо другого объекта на участке или за его пределами, то первую линию нашего фундамента делаем равноудаленной от выбранного нами объекта. Данную процедуру мы описывали выше. Для размещения первой бечевки можно использовать колушки, прочно закрепленные в грунте, но в идеальном варианте для данной цели использовать обноску. Ее и будем использовать. Расстояние между обносками для данной стороны сделаем 14м: между обносками и будущими углами по 3м и 8м под фундамент.

2. Натягиваем вторую бечевку максимально перпендикулярно первой. Идеально перпендикулярно на практике натянуть сложно, поэтому на рисунке мы также отобразили ее не много отклоненной.

3. Скрепляем обе бечевки в точке пересечения. Скрепить можно скобкой либо скотчем. Главное чтобы надежно.

4. Приступаем к формированию прямого угла с применением теоремы Пифагора. Будем строить прямоугольный треугольник с катетами 3 на 4 метра и гипотенузой 5 метров. Для начала отмеряем на первой бечевке 4 метра от места пересечения бечевок, а на второй 3 метра. Ставим отметки на шнурке с помощью скотча (прищепка и т.п.).

5. Соединяем рулеткой обе отметки. Один конец рулетки фиксируем у отметки в 4 метра и ведем в сторону отметки в 3 метра на другой бечевке.

6. Если у нас прямоугольный треугольник, то обе отметки должны сойтись при расстоянии в 5 метров. В нашем случае отметки не сошлись. Поэтому перемещаем бечевку в нашем случае вправо до того момента когда отметка на 3 м совпадет с делением рулетки на 5 м.

7. В итоге у нас получился прямоугольный треугольник с углом в 90⁰ между двумя бечевками.

8. Больше отметки нам не нужны и их можно убрать.

9. Приступаем к построению прямоугольника. Отмеряем на обеих бечевках длины сторон нашего фундамента 6 и 8 метров соответственно. Ставим отметки на бечевках.

10. Натягиваем третью бечевку максимально перпендикулярно к первой бечевке. Скрепляем обе бечевки на отметке в 8 м.

11. Натягиваем четвертую бечевку максимально перпендикулярно ко второй бечевке. Скрепляем обе бечевки на отметки в 6 метров.

12. Делаем отметки на третьей бечевке 6 метров и на четвертой 8 метров.

13. Чтобы получить четырехугольник с прямыми углами в нашем случае необходимо, чтобы обе отметки на третьей и четвертой бечевках совпали. Для этого перемещаем обе бечевки до момента соединения отметок.

14. В итоге, если все правильно измерили, то у нас должен получиться правильный прямоугольник. Давайте проверим, получился ли он с помощью измерения диагоналей.

15. Измеряем длины диагоналей. Если они одинаковые, как в нашем случае, мы имеем правильный прямоугольник. Диагонали имеют одинаковую длину и в равнобедренной трапеции. Но у нас известен один угол в 90⁰, а в равнобедренной трапеции таких углов нет.

16. Готовая разметка прямоугольного фундамента с применением теоремы Пифагора. www.gvozdem.ru

Способ 2. Паутина

Очень простой способ сделать разметку в виде прямоугольника с углами в 90⁰. Самое главное что нам понадобится — это бечевка, которая не растягивается, и точность ваших измерений с помощью рулетки.

1. Нарезаем куски бечевки, которые нам понадобятся для формирования разметки. В данном примере мы строим фундамент со сторонами 6 на 8 метров. Также для правильного построения прямоугольника нам понадобятся равные диагонали, которые для прямоугольника 6 на 8 метров будут равны 10 метрам (т.Пифагора описана выше). Также нужно взять запас длины бечевок на крепление.

2. Соединяем нашу «паутину» как на рисунке. Скрепляем стороны с диагоналями в 4 местах по углам. Сами диагонали в точке пересечения скреплять не нужно.

3. Натягиваем первую бечевку (точки 1,2). Крепить ее будем с помощью колышков. Главное чтобы колышки крепко держались в земле и при натяжении нашей конструкции их не увело. Этот важный момент нужно учесть.

4. Натягиваем угол 3. Главное условие чтобы бечевка 1-3 и диагональ 2-3 не провисали и были максимально натянуты. После фиксации с помощь колышка в точке 3 мы имеем угол в точке 1 в 90⁰.

5. Натягиваем угол 4 и устанавливаем колышек. Следим, чтобы бечевка в точках 2-4, 3-4 и диагональ 1-4 не провисали и были максимально натянуты.

6. Если соблюдены все условия, то в результате у нас должен получиться прямоугольник с углами максимально близкими 90⁰.

Начало работ

В качестве общего метода можно привести разметку ленточного фундамента. Вынос на местность ленты или отдельных опор (столбы, сваи). Отличается несущественно. Проще всего разметить землю под плитный фундамент. Здесь достаточно обозначить углы и стороны плиты.

Начинают подготовку участка к строительству с нахождения первой точки. Ею может служить любой угол дома. Для ленточного и других типов фундамента потребуется найти внешнюю сторону угла. При выполнении чертежей или эскизов рекомендуется привязывать строящийся объект к уже существующим или границам участка.

Определив первую точку, нужно построить прямой угол. Проще всего это сделать методом «Египетского треугольника». Для начала нужно отметить угол с небольшой длиной сторон, воспользовавшись строительным угольником. Далее в одну сторону откладывают величину, делящуюся на 3 (удобно отложить 3 или 6 метров, такая большая длина уменьшит погрешность измерений), а в другую сторону делящуюся на 4 (если в предыдущем случае отложено 3 метра, то следует принять длину стороны 4 метра, а если 6 метров, то — 8).

После проверяют соответствие угла значению 90 градусов. Для этого нужно измерить расстояние между концами отложенных отрезков по кратчайшему пути. Если использовались отрезки 3 и 4 метра, то длина диагонали должна составлять 5 метров. Если отрезки равнялись 6 и 8 метрам, то диагональ при ровности угла будет 10 метров. Если значения не совпали, необходимо выравнивать угол до соответствия условию.

Чтобы выполнить работы правильно, необходимо также четко представлять конструкцию разметки.

Внутренние границы наружной ленты и внутренние стены обозначают шнуром, который на гвозди прибивается к обноске. Наружную обноску из дерева можно выполнить как сплошной, так и с разрывами.

После нахождения первого угла работу по разметке ленточного фундамента простого прямоугольного сечения ведут в следующем порядке:

Процесс нанесения разметки под основание

1. Нахождение второй и третьей точки путем откладывания длин стен. Построение от этих точек углов 90ᵒ и их проверка. В каждую точку забываются вешки.
2. Нахождение последней четвертой точки и завершение построения контура здания. Проверка угла.
3. Проверка диагоналей. Они должны соответствовать чертежу. Если дом как в рассматриваемом случае прямоугольный в плане, диагонали должны быть равны. Тоже правило действует для квадрата.
4. Забивка колышков по внешнему периметру, натягивание шнура.
5. Прибивка к колышкам горизонтальных реек. Сделать это нужно примерно на середине высоты вертикальной стойки или по ее верхнему краю.
6. Далее выполняют разметку внутреннего контура. Для этого от внешнего отступают на ширину фундамента и также обозначают с помощью колышков и шнура (рейки).
7. Проверка внутренних углов и диагоналей.
8. Разметка внутренних стен и проверка углов их сопряжения с наружными.

После завершения разметки с участка под дом снимают верхний слой плодородной почвы и выкапывают траншею. При устройстве ленточного фундамента для здания с подвалом вместо траншеи необходимо сделать котлован. Устройство внутренней части разметки в этом случае не требуется до начала разработки грунта. Шнур для разметки внутренней границы протягивают после землеройных работ, прикрепляя его к внешним рейкам на необходимом расстоянии.

Разметка фундамента своими руками не требует сложной техники. Но если планируется довольно большая стройка, для уменьшения трудозатрат потребуется нивелир (лазерный уровень). С его помощью все необходимые геометрические измерения, в том числе проверку углов, можно проводить в минимальные сроки. Для частного домостроения достаточно простейших приборов.

Чтобы обноска ленточного фундамента не помешала проведению земляных работ, правильно будет выполнить ее с отступом 50 см во внешнюю сторону от проектных значений.

Для отдельно стоящих фундаментов, так же как и для ленточного сначала выполняется наружная обноска, а после натягивается шнур для обозначения опор.

Если выполнить работы по разметке правильно, при строительстве здания не возникнет сильных отклонений от проектных значений (при условии соблюдения технологии монтажа стен и их ровности). Обноска и разметка для фундамента позволит построить дом без дополнительных мероприятий по подгонке элементов дома к имеющимся размерам.

Как разметить ленточный фундамент

Название «ленточный», фундамент получил из-за его формы. Он в виде сплошной ленты прокладывается через весь периметр здания. Его применяют для легких построек, например, каркасных домов или брусовых одноэтажных зданий.
По первому колышку определяется направление несущей стены. Отмеряется нужное расстояние и устанавливается второй колышек. Для получения второй оси протягивается второй шнур под прямым углом, относительно первой оси.
Углы фундамента размечаются специальными устройствами:

• угломером;
• нивелиром;
• теодолитом.

В случае их отсутствия используют способ, так называемого «золотого треугольника». Одна сторона берется 3,4 м, другая 5 метрам.
Угловой колышек будет вершиной треугольника. От него необходимо рассчитать, по проложенной оси, ровно 3 метра.
Гипотенуза треугольника будет достигать 5 метров. Столбик, на котором закреплена основная ось, двигается в любом направлении, пока расстояние, разделяющее оси, не достигнет требуемой величины.Затем в эту точку на участке вбивается кол. Получаются две найденные точки. По ним отмеряется нужная длина до места нахождения третьего колышка.
Точно так же выставляются и другие углы. После окончания разметки внешних осей, определяется местонахождение диагоналей фундамента под дом.
Выполняется замер получившейся длины диагонали, соединяющей углы, расположенный в противоположных сторонах. Полученная величина должна иметь одинаковые показатели.
Отталкиваясь от полученных углов, в каждую сторону, строго по осям, необходимо отмерять ширину основания. Колышки забиваются в каждую полученную точку. После каждых двух отметок монтируют доски-обноски.
Чтобы сохранить точность размеров, к обноскам фиксируют осевые нити. Они обязательно должны находиться на высоте равной верхней отметке поверхности фундамента.
Сделать разметку фундамента своими руками, независимо от его вида, может сделать любой человек. Нужно только подойти к этой работе со всей ответственностью и соблюдать все правила. Аккуратность в такой работе всегда приведет к положительному результату.

• Инструменты, необходимые для работы
• Подготовительные мероприятия
• Разметка внешнего контура
• Разметка внутреннего контура и несущих стен

Перед началом выполнения строительных работ обязательно разберитесь, как правильно разметить фундамент. Предварительно составьте план будущего основания на бумаге либо в электронном виде.

От правильности выполнения предварительной разметки напрямую зависят качество, долговечность и надежность готового основания, поэтому подойдите к выполнению этой работы со всей ответственностью. Углы фундамента должны быть абсолютно прямыми, а размеры стен нужно соблюсти практически до сантиметра.
