Пневматическая и гидравлическая опрессовка труб: как она производится

Подготовка к работе

Вся измерительная техника должна пройти предварительную поверку в лицензированной испытательной лаборатории. Гидравлический блок питания подключается к напорной линии через коллектор испытательного давления. Коллектор имеет сливной клапан и манометр. Манометры устанавливают в конце и начале линии давления.

Перед началом опрессовки труб все клапаны и вентили должны быть закрыты.

Подготовка к опрессовке трубопровода включает в себя следующие этапы:

• Заполнение контура рабочей жидкостью;
• Заправка линии до создания там давления, равного испытательному;
• Подключение испытательных приборов и оснастки к нужному участку магистрали.

Приготовления перед операцией

Накануне действий по произведению опрессовки нужно провести такую деятельность:

1. Тестируемая трубоводная структура систем подлежит диагностике касательно явных несоответствий (отсутствующие компоненты, ржавые места и др.). Обнаруженные повреждения удаляются. Если инфраструктура наполнена каким-то составом, который не соответствует применению для совершения диагностики, к примеру, тепловой носитель в ОС, его следует опростать;
2. После по регламентам проводится очищение трубовода. Эта процедура дозволит устранить из трубопровода наслоения, коррозию, осадки как органического, так и неорганического происхождения. Прочистка может производиться разнообразными техниками, некоторые из которых предписывают пользование компрессора. В соответствии с нормами, по оконцовке этого процесса необходимо протестировать качество его проведения, срезав на конкретном участке трубы секцию длиной в полметра и установив положение ее плоскости изнутри;
3. Разработка завершается обустройством возвратного затвора и манографа, если их нет в структуре отопления подогревательного аппарата. Возвратный затвор нужен для сдерживания рабочей сферы в инфраструктуре;

Задачи опрессовки отопления в доме

Независимо от схемы организации отопительной системы (централизованной или децентрализованной), требованиями СНиП предусматривается техническая подготовка таких систем к вводу в действие.

Сюда входит целый перечень работ, выполняемых на этапе перед сдачей обогревающего оборудования в эксплуатацию, а также работы, которые необходимо выполнять уже на стадии обслуживания.

Одним из главных требований ввода в эксплуатацию и обслуживания контура водяного отопления, используемого в частном или муниципальном доме, является опрессовка. Согласно правилам и требованиям по узлам санитарно-технических систем, испытанию на прочность подлежат все элементы схем отопительных систем.

Кроме предстартовых испытаний гидравлическую или пневматическую проверку традиционно выполняют:

• перед каждым новым отопительным сезоном с целью выявления мест разгерметизации и ослабленных участков;
• после проведения ремонтных операций и замены оборудования, арматуры, прокладок и пр. элементов.

Кроме основной задачи, заключающейся в определении участков и точек, способных пропускать теплоноситель, опрессовка помогает освободить контур от нерастворимых частиц, забивающих трубопровод.

По завершении монтажа систему отопления дважды проверяют путем проведения опрессовки. Первый раз выполняется для выявления разгерметизации соединений и прочих дефектов. Второй раз опрессовывают для того, чтобы убедиться в полноценной работоспособности контура

Опрессовку вполне по силам выполнить владельцу жилья собственными руками. Каких-то сложных действий процесс испытаний давлением воды или воздуха не предусматривает, также как и нет надобности в приобретении дорогостоящих технологичных инструментов и оборудования.

Для проверки герметичности системы гидростатическим методом потребуется:

• заполнить контур теплоносителем (водой) с температурой 5-50°С;
• подключить к системе водяной насос – электрический или ручной;
• установить в схему отопления измерительные приборы – манометры с граничным верхним давлением вдвое выше рабочего давления.

Применяется также опрессовка контура отопления без воды – пневматическая проверка системы давлением воздуха (манометрический метод).

Этот вариант имеет свои особенности и часто используется для испытаний отдельных компонентов схемы отопления, таких как радиаторы, отопительные панели, теплообменники и т.п.

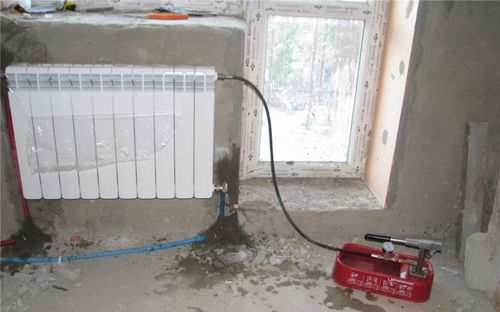

Насос для выполнения гидравлических испытаний – ручная конструкция. Такой инструмент можно считать наиболее оптимальным для использования в домашнем хозяйстве, когда приходит время опрессовки отопительной системы

Описание процесса — что это такое

Под опрессовкой следует понимать процесс проверки работоспособности оборудования или трубопровода путем нагнетания воды или воздуха под высоким давлением. Другими словами система проверяется на прочность и плотность способом неразрушающего контроля. Идея опрессовки заключается в следующем: отсутствие протечек при повышенном давлении рабочей среды гарантирует бесперебойную работу системы в нормальном режиме.

Очень важно понимать, что опрессовка здания подразумевает комплексное выполнение следующих действий:

• Испытание трубопроводов с одновременной промывкой системы.
• Ремонт или замена некоторых элементов.
• Обновление изоляции.

В частном секторе опрессовка выполняется в системах отопления, водоснабжения и канализации, а также в контуре ГВС.

Гидравлические испытания проводятся со следующей целью:

• Проверить на прочность корпуса и стенки трубных участков, радиаторов и теплообменников, а также запорной арматуры.
• Определить степень герметичности соединения различных узлов системы.
• Проверить работоспособность разных кранов и датчиков.

В процессе эксплуатации трубы подвергаются воздействию коррозии и механическим повреждениям, не исключено наличие заводского брака. Все это приводит к появлению слабых участков, включая места обвязки котлов и арматуры, сборные фитинги и места соединений. В результате воздействия высоких температур и гидравлических ударов на слабых участках появляются протечки, которые помогает выявить опрессовка котла и опрессовка батарей.

Способы проведения диагностики

1. Испытание водой – это основной метод, с помощью которого производится испытание всех контуров. При этом вода должна закачиваться в нижнюю часть труб через кран. Допускается закачка жидкости как автоматическим, так и ручным насосом-опрессовщиком. Преимущество такого способа заключается в том, что выполнить все работы очень просто, да и эффективность обнаружения протечек на высоте. Дело в том, что на трубах сразу появятся следы жидкости.
2. Испытание с помощью воздуха – метод не очень эффективный, так как достаточно сложно обнаружить протечки. Зато допускается использовать такую методику при отрицательных температурах – воздух ведь не замерзнет. Чтобы нагнетать воздух в систему, применяется компрессор. Он соединяется при помощи переходника к трубопроводу. Для того чтобы найти место утечки, нужно прислушиваться. Как только найдете примерное нахождение утечки, используете раствор из мыла.

Нормы и правила проведения опрессовки

Эксплуатационные нормы

Контрольная опрессовка внутренних газопроводов регламентируется ГОСТом Р 54983 2012. Общие правила едины для тестирования любой части контура под высоким и низким давлением.

1. Опрессовка газового оборудования и трубопровода воздухом выполняется до того, как линию врезают в центральную магистраль.
2. Для проверки во врезаемый участок газопровода закачивают воздух под давлением в 100 кПа и удерживают не менее 60 минут. Измеряют давление в контуре с манометром. Класс точности прибора должен быть менее 0,6.
3. Если контур герметичен, показатель избыточного давления сохраняется до окончания опрессовки. Если же манометр фиксирует снижение напора – в трубе есть утечка. Согласно СП 62.13330.2011 повторно опрессовку делают спустя полгода после контрольной.

В многоквартирном доме

Опресовку начинают после внешнего осмотра системы в пределах квартиры

Опрессовку внутридомового внутреннего газопровода выполняют после внешнего осмотра. После обслуживания газопровод проверяют на прочность. В контур закачивают воздух с давлением в 1 кгм/кв. см. Так проверяют трубопровод от выключателя на входе в дом или на лестничную площадку до кранов на отпусках к аппаратам. Сложный газопровод проверяют, разделив на отдельные участки.

Если в здании смонтированы газовые счетчики, при опрессовке их отключают, а участки соединяют перемычкой. Проверку начинают спустя 3 часа после подъема давления. Возможность утечки проверяют мыльным раствором. Если выявлены дефекты, комиссия их фиксирует.

Опрессовка газовых внутренних труб включает тест на плотность.

1. Газопровод наполняют воздухом под давлением в 400 мм вод ст. при работающих счетчиках и газовых аппаратах. Если счетчиков в контуре нет, воздух закачивают под давлением в 500 мм вод. ст. Система газоснабжения выдержала испытание, если в течение 5 минут снижение напора не превышает 20 мм вод. ст.
2. При подключении нового газового оборудования к уже действующему в многоквартирном здании газопроводу опрессовку осуществляют газом. Эмульсию наносят на все сорванные и резьбовые соединения, чтобы проверить их на герметичность.
3. Приборы автоматики проверяют только на плотность. Напор воздуха при опрессовке достигает 500 м вод. ст.

Подземный газопровод

Каждый участок линии подземного газопровода от заглушки до заглушки проверяют отдельно

Опрессовка подземного газопровода выполняется после установки в траншеи и полной или частичной засыпки – не менее чем на 20 см. Каждый участок линии, от заглушки до заглушки, проверяется отдельно.

1. Испытания начинают с закачки воздуха под испытательным напором. Выдерживают время, требуемое для выравнивания температур.
2. Замеры выполняют манометрами с классом точности 0,4 или 0,6.
3. Участок стальных и полиэтиленовых газопроводов опрессовывают отдельно.
4. Опрессовку подземных наружных газопроводов, уложенных в футляры, осуществляют трижды. В первый раз сразу после сварки и до укладки. Затем после засыпки в траншее и, наконец, вместе со всем газопроводом.
5. Проверку многослойных труб выполняют в 2 этапа. Сначала испытывают на прочность, закачивая воздух на 10 минут с давлением в 0,1 МПа, а затем тестируют на герметичность под давлением в 0,015 МПа.

Испытание специальных технических устройств осуществляют по стандартам для линий с таким же давлением.

Внутренний газопровод низкого давления

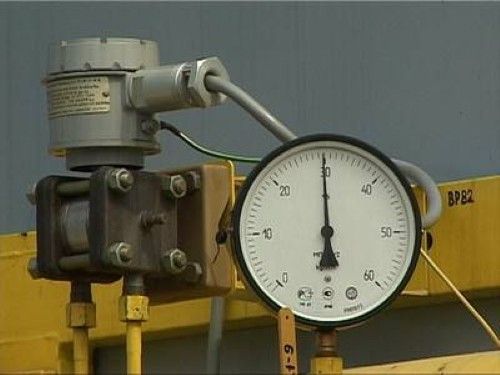

Мановакуумметр

Опрессовку оборудования и внутреннего газопровода выполняют воздушной смесью под давлением в 1000 мм вод. ст. Обследуемый участок – от главного крана до отключателя перед горелками. Тестирование длится 1 час. За это время допускается снижение давления на 60 мм вод. ст.

Опрессовка в многоквартирном доме включает осмотр и проверку бытового оборудования.

1. К форсунке газовой плиты подключат мановакуумметр и любое приспособление с переменным объемом. С его помощью создают избыточное давление до 5 кПа.
2. Открывают кран проверяемой горелки и наполняют резервуар газом.
3. Закрывают кран на газовой трубе. Из емкости выдавливают газ, чтобы создать давление.
4. Кран горелки закрывают и проверяют мановакуумметром герметичность: за 5 минут давление может снизиться не более, чем на 0,3 кПа.
5. Если напор падает быстрее, есть утечка. Ее обнаруживают, нанеся мыльный раствор на стыки и резьбовые соединения. После того как утечка обнаружена, поворачивают вентиль на горелке, чтобы давление газа на ней упало. Затем зажигают одну из горелок, аккуратно выдавливают газ из емкости и отсоединяют манометр и приспособление.

Опрессовка воздухом и водой – что это такое?

Суть опрессовки состоит в заполнении некой системы с замкнутым объемом – трубопровода, емкости, машины или механизма – либо ее изолированного участка средой, давление которой в 2 – 3 раза превышает рабочее и почти соответствует предельно допустимому значению (величина испытательного давления для каждого конкретного случая устанавливается соответствующими нормами). Если объект такую проверку выдерживает, он считается пригодным к эксплуатации.

В противном случае места, где система дала течь, выявляются и подвергаются ремонту.

Для создания требуемого давления применяется либо специальный насос для опрессовки трубопроводов, так называемый опрессовщик, либо штатный, например, циркуляционный насос в централизованной системе отопления.

В качестве рабочей среды обычно используется вода, но если по тем или иным причинам ее попадание за пределы испытуемой системы является недопустимым, опрессовку проводят воздухом. В этом случае места утечек обнаружить труднее.

Опрессовка – достаточно серьезное мероприятие и проводить ее должен специально подготовленный сотрудник, прошедший аттестацию. Для коммунальных и промышленных предприятий это правило является обязательным.

По завершении процедуры подписывается Акт гидропневмоиспытаний системы (опрессовки трубопровода) с указанием даты, величины давления, времени выдержки и другой информации.

Что касается частного жилья, решение здесь в руках домовладельца. Многие берутся за опрессовку самостоятельно, но лучше, все-таки, доверить эту работу профессионалу.

Что такое опрессовка системы отопления?

Это комплекс специализированных организационно-технических мероприятий, направленных на определение пригодности системы к отопительному сезону путем создания  избыточного давления в ее элементах. Подобные испытания проводят с целью проверить:

• Прочностные свойства корпуса и всех стенок, включая все трубопроводы, радиаторные установки и арматуры
• Крепость соединения всех элементов контура системы отопления
• Правильность функционирования всех кранов, клапанов и закрывающих задвижек, которые должны исправно выполнять свою функцию, правильность показаний приборов визуального наблюдения, таких как манометры

Это обязательное мероприятие, позволяющее снизить риск возникновения аварийных ситуаций в отопительный период.

Подготовительные меры при опрессовке

Перед опрессовкой конструкции отопления своими руками требуется выполнить осмотр запорной арматуры, обследовать надежность вентилей. Для улучшения герметичности используется сальниковый уплотнитель.

Прибор для опрессовки

Производится восстановление труб. Автономия здания от общей системы достигается посредством глухой заглушки. Перед заполнением водой требуется закрыть все задвижки и спускные краны. Воздушники необходимо, напротив, открыть.

Как производится опрессовка

Система отопления постепенно заполняется жидкостью под незначительными «атмосферами». Требуется примерно 2 ат для частного здания. При этом воздух, находящийся ранее в элементах, вытесняется в верхнюю зону. Его требуется постоянно «стравливать».

Процесс

Точные итоги замеров давления достижимы только при использовании проверенных агрегатов. Если стрелка манометра стремится вниз, значит имеет место быть нарушение герметизации. Таким образом выявляются области с деформациями. Такими областями часто становятся радиаторы отопления, прокладки и так далее. Ликвидация дефектов выполняется немедленно после выкачки жидкости из системы.

Во время установки труб система обычно оказывается загрязненной производственным мусором. Он может помешать стабильной работе приборов отопления. Опрессовка позволяет ликвидировать и эту проблему. Для начала требуется выполнить первичную промывку. Она позволяет удалить загрязненную воду через дренажные отверстия. Затем трубы вновь промываются чистой водой.

Если во время прогрева конструкции отопления слышны специфические шумы, это верный знак, что с магистральных путей воздух не вышел полностью. Данная проблема уменьшает эффективность системы.

Следует также помнить, что воздух должен прогоняться, пока с кранов не будет течь вода без воздушных пузырей

Убрать весь воздух из магистральных труб очень важно, ведь только в этом случае все приборы отопления будут равномерно прогревать помещение

Когда вы выполнили опрессовку своими руками, убедились в том, что конструкция отопления работает стабильно, выполняется запуск в обычный режим. При этом температура воды или антифриза устанавливается на стандартный уровень.

Важно помнить, что оптимальное время для выполнения работы своими руками в частном доме – лето. Таким образом вы убережете себя от выявления проблем в конструкции, трубах, в суровый зимний период.

Итак, мы узнали, как производится опрессовка, что это такое и зачем требуется

Работа выполняется просто. При работе используются специальные инструменты (насос, манометр), так что особых физических усилий от вас не потребуется. Все следует выполнять качественно, в соответствии с инструкциями, ведь даже мелкие нарушения, незамеченные дефекты в конструкции, чреваты крупными проблемами в отопительный сезон.

Непосредственно об опрессовке

То, как опрессовать систему отопления, зависит от типа здания, где будет производиться данная операция.

В частном доме вода в трубопровод запускается под большим давлением (min. 2 атм.). В многоэтажном строении система испытывается сначала.

Осуществляется это с помощью специального пресса. По достижении необходимого показателя мощности, уровень поддерживается полчаса.

Значение величины мощности покажет манометр, который устанавливается на вводе. Если стрелка на приборе вдруг начала опускаться, значит, герметичность системы нарушена.

Чаще всего герметизация нарушается в:

• Соединениях на резьбе.
• Арматуре.
• Радиаторах для отопления.

Элементам, находящимся под поверхностью пола, тоже должно быть уделено повышенное внимание

Важно! Начинать ремонтные работы нужно после того, как теплоноситель слит частично или полностью

Второй вариант предпочтительнее.

Важно! Начинать ремонтные работы нужно после того, как теплоноситель слит частично или полностью. Второй вариант предпочтительнее

Опрессовку можно заканчивать, когда стрелка манометра укажет на одно значение и перестанет колебаться.

Если опрессовать трубы системы отопления требуется в каком-либо государственном сооружении, например, в больнице, заниматься этим имеют право лишь соответствующие службы. По окончании процедуры составляется специальный акт о проделанных работах.

В совсем недавно вступившей в эксплуатацию системе отопления, трубы могут быть загрязнены строительным мусором и пылью.

Промывка не обязательно производится для всей системы. Очищены могут быть просто ее отдельные участки. В последнем случае на определенном расстоянии друг от друга на известном участке врезаются выходной и входной фланцы, к ним подключаются патрубки. Давление, которое создает компрессор – 0,6 МПа. Воздух поступает в трубу, заполненную водой.

Из-за того, что по трубам идет смесь воды и воздуха, создается турбулентный поток. Мощность его такова, что от внутренней поверхности труб накипь под его воздействием откалывается и выводится во время слива.

Опрессовка что ты такое

Четыре случая необходимости

Прежде всего, опрессовка трубопроводов имеет очень мало общего с привычным всем прессом, хотя это напрямую связано с давлением. Для этого на определённом участке подаётся повышенное (опрессовочное или испытательное) давление, которое позволяет определить прочностные характеристики (допустимый предел), а также выявить все недостатки (протечки и трещины).

Давайте отметим четыре случая, при которых инструкция рекомендует производить опрессовку:

1. Когда отопительные и/или системы водоснабжения сдаются в эксплуатацию после монтажа;
2. Когда отопительные и/или системы водоснабжения сдаются в эксплуатацию после ремонта;
3. Профилактическое испытание с целью выявления утечек для канализации;
4. Плановые испытания с целью выявления возможных назревающих проблем.

Первый вариант:

• все стальные трубы при разводке соединяются при помощи резьб (ниппели, муфты) или сварки (газовой или электро), полипропилен — сварочными (паечными) фитингами, а металлопластик — компрессионными фитингами. Любой вид или тип стыковки потенциальное представляет собой место возможной протечки;
• суть проверки заключается в следующем — на определённом участке (например, опрессовка металлопластиковых труб) создаётся гидравлическое давление, которое превышает максимальное рабочее, присущее данному инженерному сооружению. Например, если отрезок водопровода в течение 2-ух, 3-ёх часов выдерживает 16 атмосфер, то при давлении 8 атмосфер можно проводить эксплуатацию.

Второй вариант:

• в бытовых условиях это, в первую очередь, касается отопления, а вообще, это опрессовка бурильных труб или каких-либо транспортирующих магистралей после ремонта. Опять-таки, если речь идёт об отоплении, то выявление слабых мест лучше всего производить в межсезонье, когда есть возможность безболезненного отключения всей системы;
• особенно важна опрессовка в межсезонье в холодных регионах нашей страны, например, в Якутии, где морозы доходят до 40-60⁰C. Следовательно, любая остановка циркуляции приведёт к ледяным пробкам.

Вариант третий:

• возможно, это кому-то покажется странным, но канализационные трубопроводы тоже нуждаются в такого рода профилактических испытаниях;
• это совершенно незаметно на малых мощностях, например, в частном доме, где отсутствует давление, и вы можете просто проверить стыки своими руками на влажность. Но если это большой дом или промышленный объект, то на стыках очень даже возможны протечки, так как там, в основном стоят уплотнители без давления.

Вариант четвёртый:

• и, наконец, плановые испытания, которые должны проводиться ежегодно между отопительными сезонами, так как стальные трубы подвержены коррозии. Примечательно, что стоимость такой проверки обходится дешевле, нежели цена прорыва в отопительный сезон;
• каждый житель многоэтажных домов, если не сталкивался, то слышал о такой ситуации, когда трубы могут начать протекать при первой подаче воды в систему, хотя в прошлом сезоне этого не наблюдалось. Именно для того чтобы исключить такие ситуации, и проводятся плановые опрессовки.

Скважины на воду

Хотелось бы отдельным пунктом выделить опрессовку скважин на воду, где все действия производятся с точностью до наоборот. То есть, здесь тоже нужно выявить возможные места протечек, только вот протечка здесь может быть не изнутри, а снаружи внутрь.

Такая труба служит для забора воды с нижних горизонтов, но по мере заглубления от начала поверхности приходится пересекать один или несколько пластов грунтовых вод, которые и могут случайно попасть в трубу.

Практика

В первую очередь, испытуемый участок отсекается от прочих инженерных систем или просто выбирается и изолируется с двух сторон отдельный участок. Для такой изоляции, как правило, используется запорная арматура, а вот, в случае с канализацией применяют резиновые пневматические заглушки.

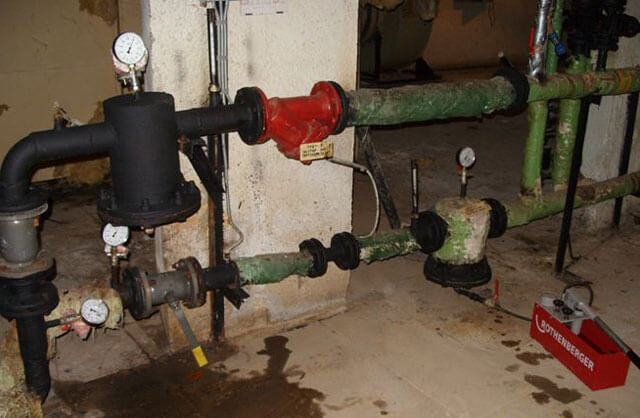

К испытываемому участку трубопровода подключают насос для опрессовки труб, который может быть самым простым, электрическим, как на верхней фотографии или автономным, то есть, с двигателем для помпы. Выбор агрегата напрямую связан с мощностью опрессовки, то есть, если в домашних условиях вам достаточно электроприбора (3л в минуту), то для более крупных объектов понадобится аппарат с автономным двигателем.

Испытываемый участок трубопровода заполняется жидкостью — в отопительных системах 6-8кгс/см2, для теплотрасс 10-12кгс/см2. Для чугунных канализационных трубопроводов избыточное давление не должно превышать 2 атмосферы, а для пластика — 1,6атм. Утечки вы сразу заметите в визуальном режиме.

Разновидности и принцип работы насосов для опрессовки системы отопления

Виды

Классификация опрессовочных приборов представлена такими основными типами, как:

• насос с ручным приводом;
• электрический насос.

Насос с ручным приводом является полностью механическим устройством. Большим плюсом такого прибора является его низкая стоимость, а также простота в эксплуатации и не привередливость. Обычно механические устройства имеют в составе сразу все необходимые комплектующие – шланги, манометр и бак. Из отрицательных сторон стоит отметить невысокий уровень производительности. При самостоятельном применении данного прибора придется прилагать большие усилия, чтобы выполнить качественно работы по проверке системы.

Исходя из описания насоса с ручным приводом, можно выделить такие положительные стороны:

• низкая стоимость;
• простота в использовании;
• высокая мобильность;
• не требует источников питания.

Устройства с электрическим приводом хоть стоят дороже и являются более громоздкими, но усилия для их применения сведены к минимуму. Такой гидравлический насос может обеспечить в системе практически любой уровень давления. Во многих случаях данными электрическими устройствами пользуются профессионалы, когда работы по опрессовке необходимо проводить часто и на больших объектах. Электрические приборы позволяют проверить отопительное оборудование, санитарные нормы технических устройств, охладительные и пневматические устройства.

К минусам такого оборудования относится высокая стоимость, хотя плюсов намного больше:

• полная автоматизация;
• возможность использования на больших объектах;
• экономия времени и собственных сил;
• высокий уровень производительности.

Как правильно выбрать?

Выбирая насос для опрессовки, следует учитывать такие два основных фактора, как:

• емкость отопительной системы, в которой будет использован насос;
• как часто будет проводиться опрессовка.

Если проверка системы будет проходить в небольшом жилом помещении и частота проверок будет редкой, то вовсе не обязательно тратиться на электрический насос. В данном случае вполне сгодится и ручной насос. Но если проверка подразумевает опрессовку системы в большом помещении, то мощности ручного устройства может не хватить, поэтому целесообразно приобрести электрический компрессионный насос. Довольно много положительных отзывов получают модели не с пластиковым корпусом, а с железным, чаще всего из стали. А также во многих устройствах присутствует специальный клапан, который не допускает высокого давления в системе при проведении работ. Этот аспект также необходимо учесть при выборе насоса.

Подключение

Перед тем как осуществлять работы по проверке системы, а также подключение насосной станции к ней, рекомендуется внимательно ознакомиться со схемой подключения, принять во внимание конструкцию самой отопительной системы. Вначале систему необходимо заполнить водой температурой выше 5 градусов

Затем при помощи шланга к ней подключается опрессовочное устройство. Обычно используется соединение с резьбой. Ни в коем случае нельзя устранять дефекты в системе с работающим опрессовщиком. А также в целях безопасности не рекомендуется устанавливать слишком высокое давление, что может негативно сказаться на отопительной системе и привести к ее поломке.

Модели

Современные производители предлагают широкое разнообразие моделей насосов для опрессовки.

Среди самых известных можно выделить несколько вариантов.

• НИР-25. Данная модель опрессовочного компрессионного насоса предназначается для проведения опрессовки и гидроиспытаний отопительных систем. Такое устройство имеет ручной привод и его рекомендуется использовать для работ с небольшими объектами. Насос компактен и имеет небольшой вес. Данное устройство прекрасно подойдет для личного пользования при проведении испытаний в частном доме.
• Компакт-50. Эта модель итальянского производства. Ее плюсы заключены в самом названии – она имеет небольшие габариты и маленький вес. Данный насос имеет в комплектации бак объемом до 12 литров, шланги и манометр.
• УГИ-1. Еще одна из самых часто используемых моделей опрессовочных насосов. Такое устройство позволяет провести качественные испытания отопительной системы и подходит для выполнения разных задач. УГИ-1 имеет в комплектации бак объемом 20 литров.

Что такое промывка и опрессовка

Промывка и опрессовка систем отопления проводится в тех случаях, когда слой отложений в трубах становится слишком большим, для того, чтобы они могли продолжать функционировать. В качестве профилактики такие мероприятия проводятся редко, так как это удовольствие достаточно трудоемкое и дорогостоящее. Для гидропневматической промывки используются растворы кислот, которые выводят налет со стенок трубопровода наружу. Частички металла цепляются на внутренние стенки труб, тем самым уменьшая их диаметр. Это приводит к:

• повышению давления;
• увеличению скорости теплоносителя;
• уменьшению КПД;
• повышению расходов.

Что такое опрессовка системы отопления – это обыкновенное тестирование, по итогам которого можно сказать, безопасно ли пользоваться таким оборудованием или нет, а также выдерживает ли оно нужные нагрузки. Ведь никто не хочет стать жертвой разгерметизации контура и оказаться пациентом ожогового отделения. Опрессовка системы отопления проводится согласно СНиПам. Она является обязательной процедурой. После нее выдается документ, подтверждающий техническую исправность контура. Вот основные случаи, когда проводится опрессовка системы отопления:

• при сборке нового контура и сдачи его в эксплуатацию;
• после проведенных ремонтных работ;
• профилактические проверки;
• после чистки труб кислотными растворами.

Опрессовка системы отопления, проводится согласно СНиП № 41–01-2003 и № 3.05.01–85, а также правилам технической эксплуатации тепловых энергоустановок.

Из этих правил известно, что такое действие, как опрессовка системы отопления осуществляется либо воздухом, либо жидкостью. Второй метод называется гидравлическим, а первый – манометрическим, он же пневматический, он же пузырьковый. Правила опрессовки системы отопления гласят о том, что испытания водой могут проводиться, только если температура в помещении будет выше пяти градусов. В противном случае есть риск того, что вода в трубах замерзнет. Опрессовка системы отопления воздухом снимает эту проблему, она проводится в холодное время года. На практике гидравлическая опрессовка системы отопления применяется чаще, так как все стараются выполнить необходимые плановые работы до наступления отопительного сезона. Зимой выполняется только устранение аварий, если таковы возникли.

Приступать к опрессовке отопительной системы можно лишь тогда, когда от контура отсечены котел и расширительный бачок, в противном случае они выйдут из строя. Как производится опрессовка системы отопления:

• спускается вся жидкость из контура;
• затем в него заливается холодная вода;
• по мере заполнения спускается лишний воздух из контура;
• после того как набралась вода, к контуру подводится нагнетатель давления;
• как происходит опрессовка системы отопления– постепенно увеличивается количество атмосфер. При этом максимальное испытательное давление не должно быть выше, чем предел прочности разных элементов контура;
• оставляется высокое давление на некоторое время и проводится осмотр всех соединений. Нужно смотреть не только на резьбовые соединения, а и на места где спаяны части контура.

Опрессовка системы отопления воздухом проводится еще проще. Просто слить весь теплоноситель, закрыть все выходы в контуре и нагнать туда воздуха. Но таким образом, сложнее определить неисправность. Например, если в трубах есть жидкость, то при высоком давлении она будет сочиться через возможную щель. Ее легко определить визуально. А вот если жидкости в тубах нет, соответственно, и выходить кроме воздуха нечему. При этом может быть слышен свист.

А если его неслышно, при этом стрелка манометра свидетельствует об утечке, то все соединения промазываются мыльным раствором. Для того чтобы было проще, можно проверять не всю систему целиком, а разделив ее на сегменты. В таком случае легче проводить опрессовку труб отопления и определять возможные места разгерметизации.
