Используем сортамент арматуры для возведения железобетонных конструкций

Сфера применения армирующего каркаса

Арматурная сетка обеспечивает кратное увеличение прочности любой конструкции, которая предполагает ее использование. Ключевыми задачами при строительстве считаются армирование фундамента и придание большей прочности стенам – создание своеобразного стенного каркаса. что обеспечивает долгосрочность эксплуатации всего строения.

• Армирование быстро разрушаемого дорожного полотна.

• Для армирования при кладочных работах.

• Для усиления фундамента.

• Для повышения характеристик и укрепления теплоизоляции.

• Для выравнивания и максимального укрепления изначального напольного покрытия.

• Для укрепления стен при работах со штукатуркой.

• Используется также, и в сфере по изготовлению перегородок как в частных домах, так и в квартирах.

• Некоторые умельцы используют арматуру при возведении клеток для домашних животных.

• А также используют арматурную сетку для изготовления разнообразных мелких деталей в виде мышеловок или фидеров (специальная кормушка для рыб).

• Когда ничего лучше не нашлось под рукой, используется как заграждение для вентиляционных труб и отверстий.

• и т.д.

Спасибо, что прочитали материал до конца. Не нашли то, что искали или знаете как сделать эту статью лучше? Напишите нам!

Арматурная сетка может существенно сократить время на проведение строительных работ с использованием бетонных отливок.

Естественно такая фиксация может занимать много сил и времени. Поэтому в ряде случаев при проведении фундаментных и общестроительных работ целесообразно использовать уже готовую арматурную сетку.

Композитная арматура

При выборе между или стальной и композитной арматурой надо помнить, что монолитность конструкции зависит от адгезии (сцепляемости) стержней с бетоном. Для стали это 0,18, композитных материалов – 0,03 МПа.

На практике это означает, что переменные нагрузки на конструкцию рано или поздно приведут к отрыву бетона от пластика.

Арматура с минеральной и органической (арамид) основами производятся по ГОСТ 31938-2012. В составе арматуры композитной полимерной (АКП) такие непрерывные волокна.

• Стеклянное.
• Базальтовое.
• Углеродное.
• Арамидное (кевларовое).

Обозначается вид соответственно: АСК, АБК, АУК, ААК. Есть и АКК – комбинированная композитная. Связаны они в прочную структуру термореактивными (полиэфирными, эпоксидными, фенольными) смолами.

Профиль периодический. Стандартные диаметры – от 4 до 32 мм, длина 0,5 – 12м. Она не гнётся, не сваривается. Но коррозионностойкая, не проводит электричество, не магнитная.

Специалисты относятся к ней с недоверием. Прежде всего, потому, что её производство можно организовать в гараже. Чёткого соблюдения технологических режимов в таких условиях добиться сложно.

В частном строительстве её применяют для армирования кладки. Особенно если раствор агрессивен: в нём есть сульфаты, хлориды (противоморозные добавки, ускорители). В неответственных конструкциях: ленточные фундаменты, опорные стенки, отмостки. Для армирования стяжки пола.

В продаже имеются готовые пространственные композитные каркасы. Типовые или на заказ по индивидуальным размерам.

Армирование АКП перекрытий, ригелей, ростверков требует серьёзного проектного расчёта. Выполнить его самостоятельно, на колене, вряд ли получится.

Но если есть желание попробовать, вам сюда: СП 295.1325800.2017 Конструкции бетонные, армированные АКП. Правила проектирования.

3 Стандартная и допускаемая протяженность продукции ГОСТ 10884

Продукцию этого стандарта производят с номинальными диаметрами в пределах 6–40 мм. Арматуру с поперечным размером 6 и 8 мм выпускают только в мотках, а 10 мм и выше – в виде прутков с длиной, указанной в заказе. При этом ГОСТом допускается производство изделий классов Aт400C, Aт500C и Aт600C с диаметром 10 мм в мотках. Арматурные стержни стандарта 10884 обычно производят мерной длины, причем в пределах 5,3–13,5 м. Согласно этому ГОСТу, также допускается изготовление прутков, имеющих мерную протяженность до 26 м. И, как уже отмечалось выше, длина стержней может быть любой требуемой для заказчика, но в пределах этих значений.

Стержневая арматура ГОСТ 10884

Для свариваемой арматуры (с индексом «C» в обозначении класса), то есть как раз для вышеупомянутых Aт400C, Aт500C и Aт600C, ГОСТом предусмотрено ее производство еще и другими длинами. Эту продукцию допускается выпускать в виде прутков, в поставляемой партии которых изделия:

• мерной протяженности с немерными отрезками, имеющими длину от 2 м и более, в количестве не выше 15 % от общего веса отгружаемой партии;
• немерной протяженности в пределах 6–12 м с возможным содержанием отрезков длиной 3–6 м в объеме не выше 7 % от общего веса отгружаемой партии.

Расшифровка таблицы арматуры с характеристикой каждого класса

Каждый класс арматуры имеет собственную характеристику, при этом многие данные могут совпадать у разных видов или кардинально различаться. Основные их параметры приведены ниже.

АI или А240 – арматура, представляющая собой гладкоствольный стержень с поперечным сечением от 6 до 40 мм. Ее применяют в изготовлении железобетонных изделий, для возведения монолитных и опорных конструкций. Арматуру любого диаметра производят в прутьях, фасуют в упаковки. Допускается производство продукции сечением до 12 мм в бухтах.

АII или А300 – это профиль с рифленой поверхностью и диаметром от 10 до 80 мм. Принадлежит к материалам, удерживающим сильное давление. Они служат как основа несущей конструкции, которая испытывает основную нагрузку. Используют в возведении малоэтажек, монолитных зданий и во время ремонтов.

АIII или А400, А500 – арматурные стержни, имеющие периодический профиль с сечением от 6 до 40 мм. Самый популярный класс арматуры широкого применения как в жилищном строительстве, так и в промышленном или коммерческом. Также используют в производстве ЖБИ, при строительстве автодорог и тротуаров. Изделия с диаметром до 10 мм выпускают в мотках, свыше данного размера – в стержнях.

а – стержневая гладкая класса А240; б – стержневая периодического профиля класса А300; в – класса А400 и выше; г – проволочная класса В600.

АIV или А600 – стержни диаметром 10-32 мм. Их применяют в сооружении напряженных элементов. Изделия сходны с продукцией класса АІІІ, но имеют меньшую частоту ребер.

АV или А800 – редко встречающийся сортамент арматуры, обладающий высокой степенью прочности. Используют в строительстве особо крупных и сверхтяжелых объектов, таких как мосты, причалы, метро, ГЭС.

А6 (А1000) – производится из термостойкой стали. Имеет повышенный уровень сопротивляемости к разным видам деформации. Применяется в многоэтажном строительстве.

Таблица сортамента арматуры: обозначения и характеристики различных классов

В строительной терминологии и маркировке иногда путаются даже профессионалы. Разные виды материалов, в том числе и арматура, имеют свою классификацию, которая дает возможность максимально упростить и унифицировать многие процессы.

Сориентироваться в классификации и маркировке поможет специальная таблица арматурных классов. Она имеет довольно простую и понятную структуру, состоит из нескольких колонок, где первая – это основная маркировка, а далее – соответствующие характеристики:

• масса;
• размер сечения или диаметр;
• сопротивляемость нагрузкам;
• встраиваемость в напряженные железобетонные конструкции;
• относительная величина удлинения после разрыва;
• длина прута;
• марка стали.

Арматура класса А240 имеет гладкую поверхность, поперечное сечения от 6 до 40 мм.

Таблица может содержать и более расширенную информацию, например, позволяющую рассчитать вес погонного метра арматуры или, наоборот, вычислить, сколько метров в тонне арматуры 12 мм. Для начинающих строителей подойдет упрощенный вариант, обладающий минимумом справочной информации.

Класс арматуры включает в себя несколько цифровых и буквенных обозначений, определяющих ее прочность, размер и назначение. При этом, согласно таблице сортамента арматуры, ГОСТ 5781 82 регламентирует старую и новую маркировку. К старой относят изделия, принадлежащие к классам от AI до АVI. Соответственно, новую обозначают таким образом: А240, А300, А400, А500, А600, 800 и А1000.

Арматура класса А240С имеет гладкую внешнюю структуру, а продукция с маркировкой А300С, А400С, А500С, а также А600, А600К, А800, А800К и А1000 – рифленую поверхность.

На заметку! Существует определенная шифровка арматуры, имеющая такой вид: арматура А-400-С Ø12. Где буква А обозначает маркировку материала, число 400 — класс арматуры, 12 – диаметр стержня.
Арматуру класса А300 используют для строительства малоэтажных домов.

Сортамент арматуры: дополнительные варианты маркировки

Для определения более конкретных характеристик арматуры создана специальная дополнительная маркировочная система. Например, аббревиатура А5К обозначает, что это профили класса А5, а буква К свидетельствует о наличии дополнительной защиты от коррозии. Для этого материал обрабатывают спецсредствами, которые обеспечивают его долговечность.

Наличие буквы С в маркировке говорит о том, что арматуру можно сваривать. Необходимо учитывать, что не все изделия, относящиеся к разным классам, можно сваривать между собой, тем более при отсутствии метки С в обозначении.

Если в маркировке есть буква К, это значит, что у арматуры имеется дополнительная защита от коррозии.

Говоря о сортаменте арматуры, следует упомянуть о таком термине, как запорная (или трубопроводная) арматура. Такие виды профилей применяют в сантехнических работах. Соответственно, как отдельный подвид материала, данная арматура имеет свои классы и маркировку. При этом главный параметр выбора – герметичность. Этот критерий указывает на качество отработки узла в трубопроводе, без чего собрать его невозможно. Показатель герметичности указывают в характеристиках на упаковке материала.

На заметку! Соединять между собой арматурные стержни с разной маркировкой и при отсутствии в обозначении буквы С лучше с использованием специальных муфт и проволоки.

Основные параметры и размеры

Номинальный диаметр и площадь поперечного сечения, масса 1 метра длины арматурного проката, допускаемые отклонения по массе относительно метра погонного должны соответствовать указанным в таблице.

Номинальный диаметр проката, dн, мм	Номинальная площадь поперечного сечения Fн, мм2	Масса проката длиной 1 м
Номинальная, кг, теоретический вес/ДО	Допускаемые отклонения, %
6	28,3 Fн, мм2	ТВ = 0,222, ДО = 0,204-0,239	±8%
8	50.3 Fн, мм2	ТВ = 0,395, ДО = 0,363-0,426
10	78,3 Fн, мм2	ТВ = 0,617, ДО = 0,586-0,647	±5%
12	113 Fн, мм2	ТВ = 0,888, ДО = 0,843-0,932
14	154 Fн, мм2	ТВ = 1,21, ДО = 1,149-1,27
16	201 Fн, мм2	ТВ = 1,58, ДО = 1,501-1,643	±4%
18	254 Fн, мм2	ТВ = 2,00, ДО = 1,92-2,08
20	314 Fн, мм2	ТВ = 2,47, ДО =2,371-2,568
22	380 Fн, мм2	ТВ = 2,98, ДО =2,86-3,099
25	491 Fн, мм2	ТВ = 3,85, ДО =3,696-4,004
28	616 Fн, мм2	ТВ = 4,83, ДО = 4,636-5,023
32	804 Fн, мм2	ТВ = 6,31, ДО = 6,057-6,562
36	1018 Fн, мм2	ТВ = 7,99, ДО = 7,67-8,309
40	1256 Fн, мм2	ТВ = 9,86, ДО = 9,465-10,254

Размеры 12 арматуры

Распространенным вариантом при устройстве строительных конструкций из железобетона считается арматура 12, имеющая диаметр 12 мм.

Возможные диаметры стеклопластиковой арматуры

Ее производят из различных стальных сплавов. Диаметр данного типа соответствует минимальным требованиям при строительстве зданий на ленточный фундамент при вязке каркаса из 4 хлыстов.

Прокат объединяется в классы относительно механических свойств:

• А1 Гладкий профиль — отличается хорошей пластичностью, которая требуется при удлинении, обеспечивая растяжку;
• А2 с серповидным рисунком – благодаря рисунку увеличивается прочность;
• А3 периодический профиль – присутствует поперечное сечение под углом к оси хлыста, облегчающее свариваемость деталей.

Популярностью пользуется арматура А3. С диаметром 12 мм масса 1 м профиля составляет 0,888 кг. Площадь сечения равна 1,131 см.

Для определения количества арматуры следует высчитать длину в погонных метрах. Но на рынке материал поставляется по весу. Для вычисления требуемого объема следует учесть, что длина 1 м весит 0,888 кг. Тогда в 1 т 1126 м арматуры (12 мм в диаметре). Для других диаметров можно воспользоваться специальными таблицами, созданными с учетом веса 1 м проката для разных деталей. Но возможно появление погрешности из-за принадлежности к другому классу.

4 Стандартные и допускаемые длины арматурной стали по Р 52544-2006

Продукцию этого ГОСТа (изделия A500C и B500C) производят с номинальными диаметрами в пределах 4–40 мм. Арматуру с поперечным размером до 6 мм выпускают только в мотках. С диаметром 6–12 мм включительно – как в мотках, так и в виде стержней. А с поперечным размером 14 мм и более – только в виде прутков. Стержни ГОСТ Р 52544 производят:

• мерной длины протяженностью в пределах 6–12 м, предварительно оговоренной потребителем в своем заказе на заводе-изготовителе;
• немерной длины протяженностью в пределах 6–12 м, но при этом уже определяемой изготовителем, причем в партии допускается наличие более коротких изделий – по 3–6 м, в объеме не выше 7 % от общего веса поставки.

Длина арматурной стали по Р 52544-2006

Фактическая длина мерных прутков согласно ГОСТу может отличаться от указанной стандартной и заявленной потребителем на допустимое предельное отклонение величиной 100 мм (10 см) в большую сторону. В случае поставки продукции в мотках ее длина, как и у вышерассмотренных изделий ГОСТ 5781 и 10884, может быть разной. Стандартом Р 52544 к моткам предъявляются следующие требования. Они должны представлять собой 1 отрезок арматуры.

Вместе с тем этим ГОСТом допускается отгрузка мотков, состоящих из 2 отрезков, но чтобы их количество не превышало 10 % от общей массы поставляемой партии. А вес 1-го мотка должен быть в пределах 0,3–1,5 т (300–1500 кг). По согласованию заказчика с производителем допускается холоднодеформированную свариваемую арматуру B500C изготавливать мотками весом 0,03–0,3 т (30–300 кг) и 1,5–3 т. Таким образом, длина продукции этого класса диаметром, например, 10 мм может варьироваться от 48,7 м (для связки весом в 30 кг) до 4870,13 м (при 3000 кг).

Расчет для свайного основания

Свайные фундаменты представляют собой погруженные в грунт опоры (цельнометаллические или буронабивные), передающие нагрузку от здания и соединенные по верху стальным, железобетонным или деревянным ростверком.

Cвайный фундаментИсточник stroyfora.ru

Буронабивные основания применяют в частном строительстве:

• при возведении каркасных или деревянных зданий с небольшой массой;
• при слабых грунтах, где другие основания выполнить невозможно — торфяники, болота, сильнопучинистые влажные почвы;
• в условиях сложного рельефа — на холмистой, овражистой местности.

Недостаток, который приводит к удорожанию стоимости строительства, — холодный цоколь и невозможность устройства пола по грунту. Преимущество — отсутствие земляных работ. Сваи вкручивают специальной буровой установкой или пробуривают отверстия в земле с последующим монтажом опалубки, армированием и бетонированием. При несыпучих грунтах раствор заливают сразу в скважину.

Армирование свайного фундаментаИсточник housepic.ru

Схема расчета арматуры для свайного буронабивного фундамента.

1. Определяют тип грунта с помощью ГОСТа «Грунты. Классификация».
2. Рассчитывают постоянную и временную нагрузку (СНиП «Нагрузки и воздействия»).
3. Из ВСН 5-71 выбирают несущую способность грунта в зависимости от его структуры.
4. По имеющимся сведениям находят нагрузку R на погонный метр ростверка, разделив суммарную массу на периметр здания.
5. Определяют несущую способность сваи по формуле Р = (0,7х R х S)+(U х0.8 х fin х li), где

• R — несущая способность грунта,
• S — площадь конечного участка опоры,
• U — периметр сечения сваи,
• fin — сопротивление грунта, определяемое по таблице ВСН 5-71,
• li — высота слоя почвы, оказывающей сопротивление боковой поверхности сваи.

Расстояние между опорами определяют по формуле I = P/Q, где Р — несущая способность сваи (п.5), R — погонная нагрузка на ростверк (п.4). Количество свай определяют исходя из расчетного расстояния между опорами и размеров строения. Армируют конструкции вертикальным каркасом из не менее, чем 4 стержней диаметром от 10 до 16 мм с горизонтальной обвязкой из гладкой арматуры Ø 6-8 мм. По верху оставляют выпуски длиной 25-30 см.

Ростверк рассчитывают как конструкцию, аналогичную ленточному фундаменту.

Сфера применения, особенности арматуры: диаметр, классы, маркировка, соответствие ГОСТу

Арматура – важный компонент в общем перечне строительных материалов. Характеризуется широким спектром применения на различных этапах возведения зданий. Без нее не обходится ни одна железобетонная конструкция, служащая усилением и опорой как в фундаменте небольшого дома, так и в строительстве масштабного железнодорожного моста или путепровода. Технологию армирования используют даже для упрочнения конструкций из стекла.

Арматуру применяют в строительстве на различных этапах возведения конструкций

Еще на начальном этапе разработки проектно-сметной документации каждый уважающий себя инженер и архитектор имеет под рукой специальную таблицу соотношений веса и метража арматуры, а также сечений арматурных прутьев в соответствии с установленными государственными нормативами. Основной среди них – ГОСТ 5781-82. Также продукция должна соответствовать ГОСТ 52544-2006, СТО АСЧМ 7-93, ТУ 14-1-5254-94. Нормы регламентируют требования к конкретному виду армированной продукции. Их совокупность соответствует термину – сортамент арматуры.

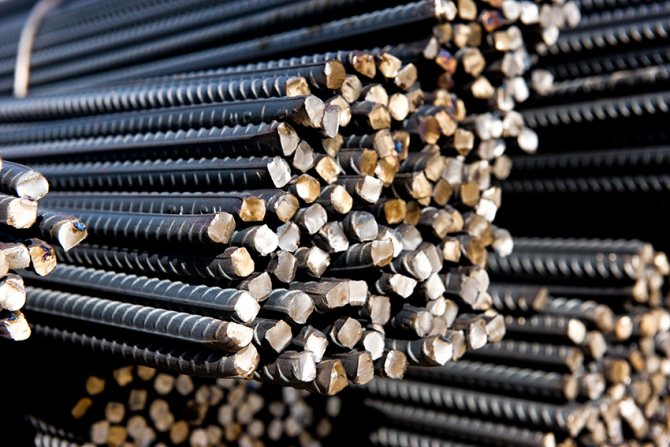

Арматура представляет собой круглые металлические стержни с гладкой или рифленой поверхностью. Производят их из нескольких видов стали. Диаметр прутьев колеблется от 4 до 80 мм. Сортамент продукции подразделяют на классы А1 – А6.

Диаметр, то есть размер сечения стержня арматуры или проволоки, – это главный показатель, лежащий в основе сортамента продукции. Отсюда и соответствующие термины: арматура 8 мм или вес 1 м арматуры 12. Данные изделия классифицируют и по другим свойствам, включая прочность, износостойкость, удельный вес и другие характеристики, которые рассмотрим далее.

Классы арматуры: сортамент продукции по прочности и механическим параметрам

Слово сортамент (или сортимент), на французском языке звучит как assortir и обозначает «выбирать», т. е. разбирать по сортам в соответствии с типичными характеристиками. К таким параметрам принадлежат:

Арматура различается по разным параметрам, таким как габариты, профиль и материал для изготовления

• материал, используемый для изготовления продукции;
• габариты арматуры, такие как размер, диаметр, тип поверхности;
• профиль.

Арматуру используют в строительных работах в виде стержней, сетки, проволоки или каркаса. Исходя из предназначения, ее разделяют на конструктивную, анкерную, монтажную или рабочую. При этом учитывается наличие или отсутствие натяжения, а также необходимость усилить конструкцию на определенном участке. Усиление может быть продольным или поперечным.

Маркируют и классифицируют арматуру и по другим характерным признакам, но в первую очередь во внимание берут диаметр арматуры, а также степень прочности, гибкости и механические характеристики. Условным обозначением в маркировке сортамента служат заглавные буквы А (реже В) с определенным индексом, который указывает на соответствие арматуры отдельному классу

Основные и наиболее популярные классы арматуры в строительстве рассмотрим в данной статье.

Арматура делится на несколько классов, каждый из которых имеет собственную характеристику

Особенности армирования различных типов фундаментов

В зависимости от расчетной нагрузки, рельефа и геологических особенностей местности, где будут производиться строительные работы, обустраиваются различные типы фундаментов. Наиболее распространенными являются следующие бетонные основания:

• ленточного типа;
• в виде монолитной плиты;
• на опорных сваях.

Фундамент ленточного типа применяется при возведении домов с подвалами, он хорошо выдерживает вес зданий, изготовленных из бетона и кирпича.

Основная нагрузка на фундамент этого типа оказывается в продольном направлении, поэтому по горизонтали выполняются два пояса армирования.

На вертикально расположенные прутья не оказывается серьезной нагрузки, поэтому они выполняют связующую и поддерживающую роль в решетке каркаса.

Плитный фундамент представляет собой сплошную бетонную плиту, расположенную под построенным зданием. Он обустраивается на неустойчивых почвах и может применяться при многоэтажном строительстве. Армирование такого основания выполняется в виде сетки.

Фундамент на опорных сваях применяется при строительстве каркасно-щитовых домов и одноэтажных, мало нагруженных объектов. Стоимость его обустройства меньше, чем у других типов фундаментов. Свайные опоры заглубляются в землю бурением. Здесь основная нагрузка приходится на вертикально расположенные армирующие прутья.

Лучшая арматура для ленточного фундамента

Для основания в виде бетонной ленты используются арматурные стержни класса А 300, А 400, А 800, А 1000. Класс арматуры определяется набором характеристик и технологии изготовления материала. Профиль поверхности этих прутьев представляет собой рифленую косичку. Благодаря этому, изделия прочно сцепляются с бетонным основанием. Они используются для выполнения продольной обвязки, при которой стержни укладываются вдоль направления бетонной ленты.

Создаются не менее двух горизонтально расположенных уровней армирования, на которые приходится основная нагрузка строительной конструкции. Чем выше масса возводимого здания, тем больше должно быть сечение арматуры.

Наименьший диаметр силовых прутьев составляет 10 мм.

Вертикально и поперечно расположенные стержни, которые не подвергаются большим нагрузкам, могут быть гладкими. В этом случае может быть использована марка арматуры более низкого класса. Вертикальные монтажные прутья имеют диаметр от 4 до 8 мм.

Арматурная решетка должна полностью находиться в массе бетонного основания, расстояние до его краев составляет не менее 5 см. Увеличивать это расстояние не нужно, так как при этом уменьшится общее поперечное сечение арматурной решетки и ее несущая способность. При этом решетка играет роль металлической балки, усиливающей противостояние бетонной ленты нагрузкам на изгиб.

Арматура в бетонной плите основания

Обустройство фундамента в виде сплошной бетонной плиты требует большого расхода строительных материалов, в том числе арматуры. Плитный фундамент способен выдерживать большие нагрузки, для него используется ребристая арматура диаметром от 10 до 16 мм. Прутья укладываются в горизонтальной плоскости, образуя решетку с ячейкой 200*200 мм.

При толщине плиты меньше 15 сантиметров применяется один пояс, если бетонное основание толще, выполняется не менее двух слоев армирования. Расходы на покупку арматуры для такого вида фундамента составляют около 20% от стоимости работ по его обустройству. Возведение плитного фундамента требует больших материальных затрат, но зато он очень надежен и обладает длительным сроком службы.

Армирование свайного фундамента

Свайный фундамент представляет собой заглубленные в землю опоры, заливаемые бетоном. В вертикальном направлении сваи армируются ребристыми прутьями, имеющими в диаметре десять миллиметров.

Горизонтально расположенные гладкие прутья диаметром 4 мм не испытывают нагрузки и используются как вязальный материал для образования единого каркаса. В зависимости от поперечного сечения сваи, применяется от двух до четырех вертикально расположенных прутьев, длина которых должна соответствовать длине столба, несколько превышая его.

Надеемся, что изложенная информация поможет Вам правильно определиться с выбором каркаса для фундамента. Далее следует видеоролик с полезной информацией о выборе арматуры.

Loading…

Поделитесь с друьями!

Вес арматуры, сколько метров в 1 тонне?

При строительстве необходимо иметь точное представление о том, какой вес имеет вся армированная конструкция в целом. На это есть ряд причин:

• Это позволяет выдерживать технологию армирования.
• Гарантирует необходимую надежность конструкции.
• Удобнее высчитать общую стоимость сооружения.

Наибольшее внимание уделено стержню с диаметром в 12 мм, потому что это минимальное значение диаметра, который допускается к использованию при создании конструкций для ленточного фундамента

Ну и конечно же, не стоит забывать о том значимом факторе, что при постройке, очень важно в точности знать, сколько метров арматуры потребуется для одной тонны планируемой продукции

Сколько весит арматура а также количество арматуры в тонне, таблица:

Вес метра арматуры представлен в таблице соотношения диаметра и массы 1 м. Зная вес арматурной стали по ГОСТ 5781-82 можно оценить коэффициент армирования конструкции (отношение массы арматуры к объему бетона) и определить сколько материала нужно на фундамент (на куб бетона)

Погонный метр арматуры — отдельные арматурные стержни гладкого и периодического профиля длиной 1 метр, вес которых зависит от диаметра арматурной стали ГОСТ 5781-82 (из ряда размеров диаметра периодической стали — 6, 8,10, 12, 14, 16, 18,20, 22, 25, 28, 32, 36, 40, 45, 50, 55, 60, 70, 80 мм).

Размер арматуры (номинальный диаметр стержня)	Вес 1 м арматуры, теоретическая, кг	Кол-во метров арматуры в 1 тонне, м.
4	0,099	10101,010
5	0,154	6493,506
6	0,222	4504,504
8	0,395	2531,645
10	0,617	1620,745
12	0,888	1126,126
14	1,210	826,446
16	1,580	632,911
18	2,000	500,000
20	2,470	404,858
22	2,980	335,570
25	3,850	259,740
28	4,830	207,037
32	6,310	158,478
36	7,990	125,156
40	9,870	101,317
45	12,480	80,128
50	15,410	64,892
55	18,650	53,619
60	22,190	45,065
70	30,210	33,101
80	39,460	25,342

Судя по этой таблице, 1126 метров арматуры с диаметром 12 мм составляют одну тонну изделия. По данной таблице также можно узнать, длину арматуры в одном килограмме и ее массу в одном метре всех размеров.

Эти значения пригодятся вам при непосредственном использовании металлического стержня, если вам, к примеру, необходимо узнать, какова масса всей арматуры, используемой при постройке здания. Для этого вам нужно лишь сложить все длины арматурных стержней и затем сумму умножить на вес 1 п/м.

Следует отметить, что арматура 10 мм все же существует и применяется при заливке фундаментов. Но это встречается только в поперечном, то есть во вспомогательном армировании. Помимо этих факторов не стоит забывать и то, что сварке подлежат лишь те стержни, которые имеют в своей маркировке символ «С». Весь этот длинный процесс необходим, так как при строительстве необходимо знать длину арматуры, а при ее закупке важна масса (вес).

Диаметры арматуры по ГОСТ 5781-82

Класс арматурной стали	Диаметр профиля, мм
А-I (А240)	6-40
А-II (А300)	10-80
Ас-II (Ас300)	10-32 (36-40)
А-III (А400)	6-40
А-IV (А600)	(6-8) 10-32 (36-40)
А-V (А800)	(6-8) 10-32 (36-40)
А-VI (А1000)	10-22
Размеры, указанные в скобках, изготовляют по согласованию изготовителя с потребителем.

Диаметры арматуры по ГОСТ 5781-82

Класс арматурной стали	Диаметр профиля, мм
А500С	6-40
В500С	4-12

Не стоит забывать и о том, что число стержней в тонне может варьироваться, потому как это напрямую зависит от их длины. К примеру, стержней длиной 10 метров понадобится гораздо меньше, чем стержней с таким же диаметром, но длинной в 2 м.

Основные характеристики

Радиус загибания и расчётное сопротивление имеют определённые критерии, по которым создаётся арматура. Нормативное значение сопротивления арматуры класса А500СП равно значению контролируемого физического или условного (σ0,2) предела текучести арматуры класса А500С по СТО АСЧМ 7 и составляет 500 МПа.

Расчётные значения сопротивления арматуры разных классов (для сравнения) приведены в таблице.

Класс арматуры	Расчётные значения сопротивления арматуры для предельных состояний I группы, МПа
Сопротивление растяжению	Сжатию, Rsc
Продольной, Rs	Поперечной хомутов и отогнутых стержней, Rsw
А240	215	170	215
А300	270	215	270
А400	355	285	355
А500	300	300	435 (400)
В500	300	300	415 (360)

Значения, указанные в таблице, действуют лишь на короткое время нагрузок. Модуль для расчёта упругости класса А500С – 200 000 Мпа. Минимальный радиус загиба арматуры А500С – 10 миллиметров, максимальный – 28.

Базовая длина анкеровки

Прямая анкеровка и с лапками применяется лишь с арматурой периодического профиля. Гладкие растянутые прутья крепят петлями, крюками, приваренными поперечными элементами, анкерными устройствами. Крюки, петли и лапки мастера не советуют использовать для сжатой арматуры (кроме гладкой, которая иногда подвергается растяжению).

Рассчитывая длину анкеровки арматуры, учитывают класс стали, профиль, сечение, прочность бетона, напряженное состояние монолита в зоне анкеровки, способ анкеровки и конструктивные особенности.

Формула для расчета базовой (оптимальной) длины анкеровки, призванной передавать усилия в стали с полным расчетным показателем сопротивления Rs на бетон:

Тут:

• Asи us – площадь поперечного диаметра стержня и периметр сечения, которые высчитывают по номинальному диаметру
• Rbond – сопротивление по расчетам сцепления арматурных прутьев с бетоном, которое принимается равномерно по всей длине анкеровки и высчитывается по формуле Rbond= η1η2Rbt

η1 – коэффициент, который зависит от вида поверхности арматуры:

• Гладкая (класс А240) – 1.5
• Периодический профиль, холоднодеформируемая арматура (класс А500) – 2.0
• Периодический профиль, термомеханически упрочненная и горячекатаная (классы А300-500) – 2.5

η2 – коэффициент, который зависит от диаметра арматуры:

• Диаметр меньше или равно 32 миллиметрам – 1.0
• Сечение 36 и 40 миллиметров – 0.9

Расчетная длина анкеровки стержней высчитывается по формуле: Тут:

• lo,an– базовая длина анкеровки
• As,cal, As,ef– площади поперечного диаметра арматуры
• а – коэффициент влияния на показатель напряженного состояния бетона, прутьев, конструктивных особенностей изделия в зоне анкеровки

Определение коэффициента а:

• Прутья периодического профиля, прямые концы, а также гладкая арматура с петлями/крюками (без устройств для растянутых прутьев) – 1.0
• Сжатые стержни – 0.75

Длина анкеровки может быть уменьшена в соответствии с диаметром и числом поперечной арматуры, а также величиной поперечного обжатия бетона там, где осуществляется анкеровка.

Государственный стандарт

Требования и нормативы к горячекатаной стали для армирования конструкций и изделий из железобетона указаны в ГОСТ 5781-82.

Характеристикой на основе которой выделяют классы арматурной стали является предел текучести. Для класса А1 стандартизированное значение 24 кгс/мм.кв., для производства используется углеродистая сталь марок Ст3сп, Ст3кп и Ст3пс. Химический состав арматурной углеродистой стали регламентирован в ГОСТ 380.

Технические требования

При производстве арматуры А1 готовая продукция должна соответствовать следующим параметрам:

• Временное сопротивление разрыву 373 Н/мм.кв
• При проведении испытаний относительное удлинение при изгибе — 25%
• В холодном состоянии продукция должна выдерживать испытания на изгиб на 180 градусов. Для изделий сечением 6-20 мм изгибание проводят вокруг оправки такого же диаметра что и сам пруток арматуры, для большей толщины радиус оправки подбирают равным двум диаметрам прутка.
• Поверхность арматурной стали не должна иметь рванин, трещин, прокатных закатов и плен, но допускаются следы раскатанных пузырьков, незначительные вкрапления ржавчины и чешуйчатость.

Сортамент

Сортамент включает в себя 14 типоразмеров, различающихся диаметром сечения. Арматура, при толщине 6-12 мм, с производства отгружается в мотках либо стержнями, изделия большего сечения изготавливается только в виде прутков.

Стандартный типоразмер прутков 6-12 метров, по соглашению производителя и покупателя допустим диапазон от 5 до 25 м. Стержни изготавливаются:

• Мерной длины, в том числе с допустимым включением не более 15% от общей массы партии, отрезков длиной не менее 2 м.
• Немерной длины, в этом случае возможно содержание в партии, но не более 7% от массы, продукции размерами от 3 до 6 м.

Расчетная (теоретическая) масса для стандартных типоразмеров арматуры А1 (При вычислении использовались допуски — разрешенные отклонения диаметра в расчет не принимались, а плотность стали принята за 7850кг/м.кб.):

Диаметр (мм)	Вес метра погонного (кг)	Количество метров в тонне (м)
6	0,222	4504,5
8	0,395	2531,65
10	0,617	1620,75
12	0,888	1126,13
14	1,21	826,45
16	1,58	632,91
18	2	500
20	2,47	404,86
22	2,98	335,57
25	3,85	259,74
28	4,83	207,04
32	6,31	158,48
36	7,99	125,16
40	9,87	101,32

Возможные отклонения

Предельно допустимые отклонения регламентированы ГОСТ 2590 и по весу от расчетного составляют:

• от +9 до -7% для сечений арматуры 6 и 8 мм;
• от +5 до -6% для диаметров от 10 до 14 мм;
• 3 — 5% для сечений от 16 до 28 мм и остальных типоразмеров.

Вероятность обеспечения массы для 1 погонного метра должна быть не менее 90%.

Допустимая овальность проверяется измерениями сечения прутка, при этом разность между максимальным и минимальным диаметром не должна превышать сумму допустимых отклонений.

В случае поставок стержней мерной длины для изделий до 6 м. предусмотрены максимально допустимые отклонения от 25 до 50 мм, а для продукции более 6 м. От 35 до 70 мм, в зависимости от типа применяемой резки. Стержни повышенной точности, соответствующие приведенным минимальным отклонениям, изготавливаются по требованию потребителя.

Кривизна прутковой арматуры не должны превышать 0.6% от длины.

Правила приемки

Арматурную сталь принимают партиями из профилей одного типоразмера и класса массой до 70 тонн (допустимо увеличивать до массы плавки-ковша). На всю партию оформляется один документ о качестве с указанием номера профиля, класса, результатов испытаний на изгиб в холодном состоянии.

Для контрольных измерений физических размеров и определения качества поверхности из партии отбирают не менее 5% стержней, а в случае поставки в мотках — два мотка. Для проверки на изгиб, ударную вязкость и растяжение из партии отбирают два стержня. Пробы для контроля химического состава отбираются согласно ГОСТ 7565.
