Что такое реле: принцип действия, виды и область применения

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ И ПАРАМЕТРЫ

Неизменной составной частью реле являются, как мы выяснили, контакты.

Основными их электрическими характеристиками являются коммутируемые напряжения и ток. Кроме того, критичным может оказаться время переключения – реле устройство достаточно инерционное, причем за счет нескольких конструктивных особенностей:

Электромагнит, являясь катушкой индуктивности, при подаче тока оказывает сопротивление его резкому нарастанию. Соответственно магнитное поле тоже запаздывает и обеспечивает нужное усилие притяжения якоря с задержкой. Контактная группа и якорь, имея определенную массу тоже инертны и вносят свой вклад в формирование задержки срабатывания.

Кстати, здесь еще не упоминалось герконовое реле, по сути тоже являющееся электромагнитным. Но разница в том, что сердечника оно не имеет. Магнитное поле воздействует непосредственно на контактные пластины, помещенные в вакуумную трубку.

За счет этого достигается высокое быстродействие. Но минус есть – низкие коммутируемые мощности. Больших токов геркон не потянет.

Это основное что касается контактов. Переходим к катушке управления.

Как уже говорилось, она может быть рассчитана на работу в цепях переменного и постоянного тока. Кроме того, катушка тоже имеет свои рабочие ток и напряжение, причем параметры эти могут значительно различаться в зависимости от типа реле. Очевидно, чем мощнее контактная группа, тем она массивней и тем большая мощность требуется для управления ею.

Вкратце это основные параметры, на которые нужно обращать внимание при выборе коммутационных изделий типа реле.

Но есть еще несколько моментов:

• степень защиты от внешних воздействий (пыли, влаги и пр.);
• исполнение, определяющее безопасность применения во взрывоопасных зонах.

Кроме того, некторые типы, например с открытыми контактами, при эксплуатации в сетях с напряжением 220 В без дополнительной защиты могут представлять опасность с точки зрения поражения электрическим током.

  *  *  *

2014-2020 г.г. Все права защищены.Материалы сайта имеют ознакомительный характер и не могут использоваться в качестве руководящих и нормативных документов.

Блокировка двигателя

В качестве блокируемой цепи может быть что угодно, лишь бы машина не заводилась при разорванной цепи (стартер, зажигание, бензонасос, питание форсунок и т.д.).

Один контакт питания катушки (пусть 85) соединяем с проводом сигнализации, на котором появляется «минус» при постановке в охрану. На другой контакт катушки (пусть 86) подаём +12 Вольт при включении зажигания. Контакты 30 и 87А подцепляем в разрыв блокируемой цепи. Теперь, если попытаться завести автомобиль при включенной охране, контакт 30 разомкнётся с контактом 87А и не даст завести двигатель.

Эта схема используется, если у вас «минус» с сигнализации на блокировку выходит при постановке в охрану. Если у вас «минус» с сигнализации на блокировку выходит при снятии с охраны, тогда вместо контакта 87А используем контакт 87, т.е. разрыв цепи теперь будет на контактах 87 и 30. При таком подключении реле будет всегда в рабочем состоянии (разомкнутом) при работающем двигателе.

Материал коммутируемых контактов

Срок службы некоторых реле составляет десятки лет. При этом все его детали испытывают большие нагрузки, особенно контакты. Во-первых, они испытывают механические воздействия, связанные с перемещением якоря. Во-вторых, на них негативно влияют большие токи нагрузки. Поэтому контакты реле должны соответствовать следующим требованиям:

1. Высокая электропроводность. Обеспечивает малое падение напряжения.
2. Хорошие антикоррозийные качества.
3. Высокая температура плавления.
4. Малая эрозия. Контакты должны быть стойки к переносу металла, который неизбежен при постоянном замыкании и размыкании.

Все перечисленные качества напрямую зависят от используемого материала. Рассмотрим основные металлы, используемые для изготовления реле:

1. Медь полностью отвечает выдвигаемым требованиям, за исключением стойкости к коррозии. Поэтому часто используется в контактах реле с герметичным корпусом. Кроме того, медь обладает еще одним плюсом – относительно низкой стоимостью, по сравнению с другими металлами. Единственным ее недостатком является склонность к окислению при длительной работе. Поэтому используется она там, где предусмотрен кратковременный режим работы, например, в контактах реле поворотов.
2. Серебро обладает отличной проводимостью и износоустойчивостью. Не вызывает искрения при коммутации индуктивной нагрузки. При этом серебряные контакты не обладают достаточной дугостойкостью, поэтому не могут использоваться для управления нагрузками значительной мощности. Кроме того, у них достаточно высокая стоимость. Поэтому контакты имеют комбинированную конструкцию – медь с напылением серебра.
3. Вольфрам обладает большой износоустойчивостью и стойкостью к высокой температуре. Изготовленные из него контакты способны коммутировать очень высокие токи (десятки ампер).

Кроме материала, контакты реле различаются по способу коммутации.

Критерии выбора

Современный рынок снабжен большим выбором токового реле от различных производителей. Выбирая данный товар необходимо ориентироваться на техническое задание, то есть для чего приобретается прибор.

Реле максимального тока

Учитывается показатель токовой нагрузки, а также способы крепления. Существуют модели, которые имеют несколько вариаций крепежа: на дин-рейку в электрических шкафах или просто на поверхность стены.Также в продаже имеются товары, которые обладают рядом преимуществ:

• наличие световой и звуковой индикации;
• небольшие габариты;
• наличие жидкокристаллического дисплея, способного выдавать цифровой результат показателей;
• возможность выставления большого диапазона порогового значения.

Приобретая определенную модель необходимо обратить внимание на климатические условия, при которых сохраняется работоспособность устройства, а также уровень защищенности прибора. Стоит учитывать технические характеристики, коими обладают данные приспособления: показатель тока; наличие управления некоторыми характеристиками; номинальный ток нагрузки; правила эксплуатации; временная задержка. Стоит учитывать технические характеристики, коими обладают данные приспособления: показатель тока; наличие управления некоторыми характеристиками; номинальный ток нагрузки; правила эксплуатации; временная задержка

Стоит учитывать технические характеристики, коими обладают данные приспособления: показатель тока; наличие управления некоторыми характеристиками; номинальный ток нагрузки; правила эксплуатации; временная задержка.

Одновременно с этим стоит обратить внимание на герметичность прибора, которое исключает попадание воды, устойчивость к коррозии и влияние химических веществ, а также механического воздействия. Заявленный производителями гарантийный срок может говорить о надежности прибора. Современные устройства отличаются большим диапазоном настройки, удобством в использовании

Современные устройства отличаются большим диапазоном настройки, удобством в использовании.

Основные виды реле и их назначение

Производители настраивают современные коммутационные устройства таким образом, чтобы срабатывание происходило только при определенных условиях, например, при увеличении силы тока, поступающего на входные клеммы КУ. Ниже мы вкратце рассмотрим основные виды соленоидов и их назначение.

Электромагнитные реле

Электромагнитное реле – это электромеханическое коммутационное устройство, принцип действия которого основан на воздействии магнитного поля, созданного током в статичной обмотке, на якорь. Этот вид КУ разделяется собственно на электромагнитные (нейтральные) устройства, которые реагируют лишь на значение тока, подаваемого на обмотку, и поляризованные, работа которых зависит как от токовой величины, так и от полярности.

Принцип работы электромагнитного соленоида

Используемые в промышленном оборудовании электромагнитные реле находятся на промежуточной позиции между сильноточными устройствами (магнитными пускателями, контакторами и т.д.) и слаботочным оборудованием. Наиболее часто данный вид реле применяется в цепях управления.

Реле переменного тока

Срабатывание этого вида реле, как видно из названия, происходит при подаче на обмотку переменного тока определенной частоты. Данное коммутирующее устройство для переменного тока с контролем перехода фазы через ноль или без такового, представляет собой блок из тиристоров, выпрямительных диодов и управляющих схем. Реле переменного тока могут быть выполнены в виде модулей на основе трансформаторной или оптической развязки. Данные КУ применяются в сетях переменного тока с максимальным напряжением 1,6 кВ и средним током нагрузки до 320 A.

Промежуточное реле 220 В

Иногда работа электросети и приборов не возможна без использования промежуточного реле на 220 В. Обычно КУ данного типа применяется, если необходимо разомкнуть или разомкнуть разнонаправленные контакты цепи. К примеру, если используется осветительный прибор с датчиком движения, то один проводник присоединяется к сенсору, а другой подводит электроэнергию к светильнику.

Реле переменного тока широко применяются в промышленном оборудовании и бытовой технике

Работает это таким образом:

1. подача тока на первое коммутационное устройство;
2. от контактов первого КУ ток поступает на следующее реле, которое имеет более высокие характеристики, чем у предыдущего и способно выдерживать токи с высокими значениями.

С каждым годом реле становятся эффективней и компактней

Функции малогабаритного реле переменного тока с напряжением 220 В весьма разнообразны и широко используются в качестве вспомогательного устройства в самых различных областях. Данный вид КУ применяется в тех случаях, когда основное реле не справляется со своей задачей или же при большом количестве управляемых сетей которые уже не в состоянии обслужить головное устройство.

Промежуточное коммутационное устройство применяется в промышленном и медицинском оборудовании, транспорте, холодильном оборудовании, телевизорах и прочей бытовой технике.

Реле постоянного тока

Реле постоянного тока делятся на нейтральные и поляризованные. Отличие между ними состоит в том, что поляризованные КУ постоянного тока чувствительны к полярности подаваемого напряжения. Якорь коммутационного устройства меняет направление движения в зависимости от полюсов питания. Нейтральные электромагнитные реле постоянного тока не зависят от полярности напряжения.

Электромагнитные КУ постоянного тока в основном используют, когда нет возможности подключения к электрической сети переменного тока.

Четырехконтактное автомобильное реле

К недостаткам соленоидов постоянного тока относят необходимость использования блока питания и более высокую стоимость в сравнении с КУ переменного тока.

Данное видео демонстрирует схему подключения и объясняет принцип работы 4 контактного реле:

Watch this video on YouTube

Электронное реле

Электронное реле управления в схеме прибора

Разобравшись с тем, что такое токовое реле, рассмотрим электронный тип этого устройства. Конструкция и принцип действия электронных реле практически те же, что и в электромеханических КУ. Однако, для выполнения необходимых функций в электронном устройстве используется полупроводниковый диод. В современных транспортных средствах большинство функций реле и переключателей выполняют электронные релейные блоки управления и на данный момент невозможно полностью от них отказаться. Так, например, блок электронных реле позволяет контролировать расход энергии, величину напряжения на клеммах аккумуляторных батарей, управлять системой освещения и т.д.

Тепловое реле — технические характеристики

Для того чтобы выбрать подходящее тепловое реле необходимо подобрать его по техническим характеристикам, которые должны соответствовать существующей нагрузке и требованиям, необходимым для эксплуатации электрического механизма.

К таким характеристикам относятся:

• номинальный ток защиты;
• напряжение электрической сети;
• мощность коммутирования контактных соединений;
• показатель чувствительности к перекосу фаз.

Важными показателями являются также:

• границы регулирования срабатывания установленного тока;
• число и тип дополнительных элементов;
• порог срабатывания;
• класс отключения.

Номинальный ток защитного устройства должен соответствовать номинальному току электродвигателя, который указан на его корпусе. Сетевое напряжение прибора должно быть идентично показателю электрической сети, в которую будет подключен электромотор.

Необходимо обратить внимание на тип и количество клемм, по причине различных способов подключения. Защитное приспособление должно также соответствовать мощности электродвигателя с целью исключения ложных срабатываний

Принцип действия контактора

В алгоритме работы этого вида реле заложено применение электродинамических сил, создаваемых в ферромагнетике во время прохождения электричества по спирали витков изолированного провода катушки.

Исходя из технических особенностей коммутатора и количества размещенных в нем контактных связей, якорь либо замыкает, либо размыкает их

Первоначальное расположение Г-образной пластины (якоря) зафиксировано пружиной. Подавая на магнит ток, якорь, с находящимся на нем коммутирующим контактом преодолевает силы пружины и тянется к намагниченному полю.

При передвижении хвостовик, расположенный на плоскости контакта, цепляет нижнюю контактную схему, перемещая ее вниз. Если на катушке прекращается подача электричества, пружина оттягивает назад ярмо и устройство принимает свой первоначальный вид.

Рассмотрим на примере, как работает реле электромагнитного типа в автомобиле.

Если его подключить к трехфазному асинхронному мотору будут воспроизведены следующие действия:

1. Старт – включение сигнализации.
2. Срабатывание пускателя.
3. Замыкание последней пары контактов в результате — пуск механизма двигателя.

Кроме этого, именно реле отвечает за выключение мотора при разрыве реверса. Таким образом устраняется проблема резкой остановки двигателя.

Для распознавания типа электромагнитного контактора в производстве применяются маркировочные значения, состоящие из набора букв и цифр, нанесенных на устройство

Также важно знать, что электромагнитное реле может оснащаться несколькими группами регулировочных контактов. Количество последних полностью зависит от предназначения конкретной модели прибора

Для чего нужны реле поворотов

Реле поворотов, также именуемое реле-прерывателем, обеспечивают корректную работу указателей поворотов. В отличие от других световых приборов поворотники работают прерывисто, то есть мигают

Этим обеспечивается дополнительное внимание окружающих к намерению водителя транспортного средства совершить маневр: перестроиться в другую полосу, совершить поворот и т. д

Прерывистую работу указателей поворотов и обеспечивает реле-прерыватель

Оно замыкает и размыкает электрическую цепь, благодаря чем лампы поворотников и мигают, привлекая внимание окружающих. Также реле-прерыватель дополнительно обеспечивает создание звукового щелчка, который напоминает водителю автомобиля о включенном переключателе поворотников

И последняя функция реле поворотов — работа аварийной сигнализации, поэтому в современных авто работа указателей поворотов и аварийки обеспечивается одним реле.

Отсутствие мигания указателей поворотов приравнивается к их неисправности, поэтому поломка реле не позволит водителю пройти техосмотр. Также некорректная работа поворотников расценивается как невыполнение требований ПДД о предупреждении других водителей о совершении маневра и может привести к штрафу со стороны ГИБДД в размере 500 рублей.

Устройство и принцип действия

Принцип работы реле достаточно простой. Работа управляемого объекта регулируется при помощи электрического магнита при поступлении сигнала с определённым значением. Элемент обязательно подключается к двум цепям – та, по которой идёт нужный сигнал, называется управляющей, а та, которая регулируется за счёт прибора – управляемой.
Есть несколько основных элементов у приборов любого типа:

• якорь;
• магниты;
• соединяющие элементы.

Когда сигнал попадает на электрический магнит, то происходит замыкание якоря и контакты – так замыкается и сама цепь. Как только значение тока уменьшается ниже заданного уровня, якорь за счёт пружины отходит от контакта и цепь размыкается.

Ассортимент реле на российских прилавках: производители и цены

Каждое из реле имеет определенную маркировку, отражающую его технические характеристики. По маркировке найти подходящую модель во много раз проще, чем подбирать под определенные параметры. Предлагаем ознакомиться с некоторыми из устройств и их стоимостью.

Изображение	Наименование	Номинальный ток, А	Средняя цена, руб.
	РПЛ-122М0*4А	16	350
	РП20М-217 У3	1	410
	РТТ-111УХЛ4	0,2	160
	РТ-40/6 УХЛ4	16	1100
	РПУ-2 У3Б	5	250
	РП20-112 У3	2,5	350
	ТРН-10 УХЛ4 660В	1,25	125
	ТРН-10 УХЛ4 500В	0,5	125
	РТ-83/2	5	1400
	РЭВ 830 У3	2,5	1800
	РВО-Р-100м ̴100В-2П-1	8	800
	РТИ-1308	2,5-4	460
	РВО-П2-99с-АС110В 1п-1-10 УХЛ4	7	900

Автомобильные реле практически всегда имеют такой вид

По какому принципу осуществляется работа реле

Для того чтобы понимать, как работает реле. Необходимо вспомнить, в чем заключается принцип индуктивности. Любой провод, по которому в конкретный момент времени протекает электрический ток, становится магнитом. Вокруг него формируется электромагнитное поле, а электродвижущая сила перемещается вокруг оси провода с учетом направленности движения по часовой стрелке (вспомним правило «Буравчика»). Так вот, после того, как на стальной сердечник будет намотан такой провод витками, получается катушка индуктивности, первый элемент реле.

Далее рассмотрим поведение катушки индуктивности, включенной в цепь переменного тока. При подаче питания будет наблюдаться отставание фазы тока от напряжения в цепи, а причиной такого явления становится образование ЭДС самоиндукции. Она и препятствует росту основного тока при его прохождении через катушку.

Как мы помним, само реле состоит из электромагнита, подвижного якоря и ряда соединительных элементов. В момент подачи электрического тока на катушку происходит притягивание якоря с контактом. В результате – цепь замыкается!

В любом реле предусмотрено наличие двух изолированных друг т друга электрических цепей. По одной поступает через катушку электрический ток (управляющая цепь), а по другой (управляемой) осуществляется замыкание якоря, что провидит к срабатыванию.

Важнейшим достоинством данного изделия является возможность осуществления эффективного управления и контроля за большими токами, протекающими в управляемых электрических цепях, используя для этого слаботочные цепи управления. Как правило, на корпусе самого реле наносятся условные обозначения контактов обеих (управляющей и управляемой) цепей. Также должно быть нанесено значение предельных величин тока и напряжения, на которое рассчитано то или иное устройство.

Если необходимо убедиться в соответствии заявленных параметров, проверку реле можно осуществить при помощи блока питания и мультимера.

Как работает реле (4 контактное) — бортжурнал Лада 2105 Поджопник 2003 года на DRIVE2

Всем привет, вот сижу попиваю пивко, читаю ленту и в очередной раз вижу «Собрал по схеме, не работает помогите».

Попытаюсь объяснить, как оно работает, зачем оно нужно и как его подключить.

1. Вот самое обычное 4 контактное реле

2. На нем на крышке есть схема ножек

Контакты 85 и 86 — это катушка. Контакт 30 — общий контакт Контакт 87 — нормально-разомкнутый контакт Внизу сами ножки имеют такие же маркировки.

3. Как его правильно подключить

Из расшифровки контактов понятно, что пока на реле не подан управляющий сигнал (+), То контакт 30 и 87 разомкнут.

4. Принцип действия

В состоянии покоя, т.е., когда на катушке нет питания, контакт 30 разомкнут. При одновременной подаче питания на контакты 85 и 86 (на один контакт «плюс» на другой — «минус», без разницы куда что, если на реле нет маркировки диода) катушка «возбуждается», то есть срабатывает. Тогда контакт 30 соединяется с контактом 87.

5.Зачем оно нужно

Реле — электрическое устройство (выключатель), предназначенное для замыкания и размыкания различных участков электрических цепей при заданных изменениях электрических или неэлектрических входных величин. Типы реле могут различаться по управляющему сигналу и по исполнению, не будем останавливаться на этом.ем более все это есть на той же википедии. Отметим лишь, что наибольшее распростран : Реле предназначено для коммутации больших токов нагрузки. Другими словами является переключателем, а еще проще — принцип работы реле — малым током (например сигналом кнопки) включать цепи с большим током. А используют реле, когда исполнительное устройство (стартер, генератор, вентилятор, обогрев зеркал, клаксон и т.д.) потребляет больший ток (до 30-40 ампер).

НАПРИМЕР: Для того чтобы с маленькой кнопочки завести двигатель, необходимо, чтобы включился стартер, который потребляет от 80 до 300 ампер. Если не использовать реле, тогда кнопка не выдержит большого тока и расплавится, также как и не предназначенная для больших токов проводка. Поэтому, делают подключение через реле (между кнопочкой и стартером устанавливают реле), которое по импульсу малого тока кнопки внутри себя замыкает мощные контакты, тем самым включая стартер.

P.S.

Надеюсь кому нибудь написанное будет полезно. Если где ошибся пишите исправлю.

Всем бобра =)

www.drive2.ru

Основные технические характеристики реле

Основные характеристики релейного соединения – зависимость между входными и выходными значениями.

Основные показатели:

• время срабатывания – отклик от момента подачи сигнала до начала действия;
• управляемая мощность, которой могут управлять контакты соединения при отклике цепи;
• мощность срабатывания –наименьший показатель, который требуется для начала срабатывания:
• величина тока срабатывания;
• сопротивление обмотки катушки;
• частота коммутаций под нагрузкой – режим отклика релейного соединения.

Обозначение	Наименование показателя	Описание
Хср	Показатель срабатывания	Величина, при которой происходит срабатывание якоря (воздействующая величина)
Хотп	Показатель отпуска	Противоположный параметр, при котором якорь отпадает (воздействующая величина)
Кв	Коэффициент возврата	Отношение значения отпуска к значению срабатывания Кв = Хотп / Хср
Хр	Рабочее значение воздействующего показателя	Максимальное значение величины воздействия, при которой воспринимающий элемент может находиться без разрушений и перегрева выше допустимого температурного режима
Кз	Коэффициент запаса (по срабатыванию)	Кз = Хр / Хср> 1

УСТРОЙСТВО И ПРИНЦИП ДЕЙСТВИЯ ЭЛЕКТРОМАГНИТНОГО РЕЛЕ

Конструктивно электромагнитное реле представляет собой катушку выполняющую роль втягивающего устройства.

Она состоит из основания из немагнитного материала, на которое намотан медный провод, который, в зависимости от исполнения, может быть в изоляции из тканевых, синтетических материалов, но в большинстве случаев проводник покрывается диэлектрическим лаком.

При подаче напряжения на катушку происходит втягивание металлического сердечника, связанного с толкателем, который приводит в движение контакты.

В зависимости от назначения контактный блок реле может состоять из нормально открытых (разомкнутых) или нормально закрытых (замкнутых) контактов, в некоторых случаях блок контактов может совмещать в себе оба типа контактов.

Более подробно устройство реле можно понять если разбить его составляющие на блоки:

• управляющий — служит для преобразования управляющего сигнала (в нашем случае из электрического — в магнитное поле);
• блок промежуточных элементов — приводит в действие исполнительный механизм;
• исполнительный блок — воздействует непосредственно на управляемую цепь. В качестве исполнительного блока можно рассматривать контактную группу устройства.

Также, при проектировании управляющих цепей с использованием электромагнитных реле необходимо учитывать, что ввиду того что чувствительным элементом является электромагнитная катушка, то ток в обмотке увеличивается или уменьшается не мгновенно, а в течении некоторого времени.

В связи с этим следует учитывать возможное время задержки срабатывания. Оно достаточно мало, но в некоторых ситуациях может оказывать влияние на работу других элементов схемы.

Электромагнитные реле можно классифицировать по следующим признакам:

области применения:

для цепей управления, защиты или сигнализации;

мощности управления:

малой мощности, управляющий сигнал ≤1 Вт, средней мощности, сигнал управления находится в пределах от 1 до 9 Вт, высокой мощности — мощность сигнала ≥10 Вт;

времени реакции на сигнал управления:

безынерционные время реакции ≤ 0,001 сек., быстродействующие — время реакции от 0,001 до 0,05 сек., замедленные время реакции от 0,05 до 1 сек., а также реле времени с регулируемой задержкой срабатывания.

характеру управляющего напряжения:

постоянного тока —нейтральные, поляризованные и переменного тока.

Отдельно стоит остановиться на особенностях реле постоянного тока. Как было выше сказано они подразделяются на нейтральные и поляризационные. Главное отличие этих двух групп заключается в том, что поляризационные устройства чувствительны к полярности приложенного напряжения, то есть подвижный сердечник меняет свое направление с правого на левое или наоборот в зависимости от полярности напряжения.

Электромагнитные реле постоянного тока делятся на:

• двухпозиционные;
• двухпозиционные с преобладанием;
• трехпозиционные или реле с нечувствительной зоной.

Срабатывание же устройств нейтрального типа не зависит от полярности подаваемого напряжения. К недостаткам реле использующих, в качестве управляющего сигнала, постоянный ток можно отнести необходимость установки блоков питания, для подачи постоянного тока и высокая стоимость самого устройства.

Реле переменного тока этого лишены, но и у них есть свои недостатки такие как — необходимость доработки конструкции для устранения вибрации сердечника.

Рабочие параметры хуже, чем у устройств использующих линейную форму управляющего сигнала, а именно — хуже чувствительность, гораздо меньшее электрическое усилие. Но в тоже время они могут напрямую подключаться к электрической сети переменного тока.

Согласование тяговых и противодействующих характеристик

Электромагнитные реле благодаря простоте конструкции и надежности широко распространены в схемах электропривода и в схемах защиты энергосистем. Электромагнитные реле приводятся в действие с помощью электромагнитов   постоянного  или переменного тока. Рассмотрим работу максимального реле постоянного тока с простейшей магнитной системой клапанного типа. Противодействующие усилия создаются возвратной Pi и контактными Р2 пружинами. Усилие контактных пружин создает предварительное нажатие в момент соприкосновения контактов.

В результате уменьшается вибрация контактов при срабатывании и обеспечивается необходимое контактное нажатие. С учетом линейной зависимости силы пружины от ее деформации и относительно небольшого перемещения якоря противодействующее усилие пружин, приведенное к якорю, меняется линейно с изменением зазора. Для срабатывания реле необходимо, чтобы тяговая характеристика Рэ\ во всех точках хода якоря шла выше суммарной противодействующей характеристики Ра = Р\-\-Р2. Для токового реле при данном начальном зазоре бн положение Pai зависит от тока.   При ненасыщенной   магнитной системе тяговая сила пропорциональна квадрату тока.

Схема электромагнитного реле.

Наименьшее значение тока, при котором кривая P3i начинает проходить выше зависимости Рш определяет ток трогания /Тр реле. Срабатывание реле определяется точкой в (зазор б = бн), при которой Рэ] идет выше Рп. Для надежного включения в обмотку реле обычно подается ток /раб>/тр. Коэффициент запаса при этом £3 = /раб//ср и обычно составляет k3 — l,4. С ростом ki тяговая характеристика поднимается, увеличивается тяговое электромагнитное усилие, действующее на якорь, увеличивается ускорение якоря, сокращается полное время включения. Однако при этом возрастают удары в механизме и вибрация контактов. Для того чтобы устранить залипание якоря, в магнитной системе всегда создается конечный зазор бк. При этом . зазоре тяговое усилие значительно превышает противодействующее.

Для отключения реле тяговая характеристика Рт во . всех точках должна быть ниже характеристики Рп. При этом усилие, развиваемое противодействующими пружинами, больше электромагнитного усилия и якорь возвратится в начальное положение. Ток при таком положении характеристики называется током отпускания или током возврата. При отпускании реле определяющей точкой является точка б, в которой характеристика Ра идет ниже характеристики Рп. Для реле защиты энергосистем и электропривода, контролирующих значение тока в узких пределах, коэффициент возврата йв = /0тп//Ср должен быть возможно ближе к единице.

Электромагнитное реле.

Допустим, требуется реле, которое срабатывает при токе 100 А и отпускает при токе 99 А, т. е. £в = 0,99. В электромагнитных реле такой k5 получить трудно, и в этих случаях применяются электронные реле. Если реле применяется для защиты установки от чрезмерного понижения напряжения сети, то оно также должно иметь высокий kB. Например, если установка должна отключаться от сети при напряжении, равном 70 % Uhqm, то необходимо применить реле с kB = Q,7. Такой kB можно легко получить в электромагнитном реле переменного тока. Рассмотренное реле срабатывает при любом направлении тока в обмотке. Такие реле называются нейтральными.

Строение электромагнитного реле.

Поскольку всегда РПЗб>0, коэффициент возврата максимального реле kB<\. Для увеличения kB необходимо максимально сблизить тяговую и противодействующую характеристики с целью уменьшения РИЗб- В реле, как правило, основное противодействующее усилие создается возвратной пружиной. Усилие контактной пружины невелико, и при рассмотрении коэффициента возврата им можно пренебречь. Для получения высокого kB противодействующая характеристика должна быть такой же нелинейной, как и тяговая.

Для  максимального сближения тяговой и противодействующей характеристик последней можно придать нелинейный характер. Добиться этого удается ценой сложных конструктивных решений, снижающих надежность реле .(противодействующее усилие создается несколькими пружинами). Такие решения применяются редко. В простейшем случае и при одной пружине рекомендуется выбирать ее с наибольшей возможной жесткостью, чтобы   противодействующая   характеристика   совпадала с касательной, проведенной к тяговой характеристике при б = бн. В этом случае значение РИзб будет минимальным, а kB максимальным.

Выбор твердотельного реле

При покупке ТТР стоит учесть ряд особенностей устройства, что поможет сделать правильный выбор.  Для сравнения классические устройства способны выдерживать перегрузки, возникающие на небольшое время и не превышающие полутора или двукратного номинального тока.

Если правильно подойти к вопросу эксплуатации, хватит обычной чистки контактов.

В случае с твердотельными реле ситуация обстоит хуже. Если номинальный параметр тока превышен в 1,5 и более раз, прибор можно выбросить. Вот почему при выборе ТТР для питания активной нагрузки стоит брать запас по току в два-четыре крата.

Если изделие планируется применять в цепи пуска АД, этот показатель стоит увеличить в шесть-десять раз. При таком подходе придется переплатить, но зато повышается срок службы подключенного прибора и надежность его работы.

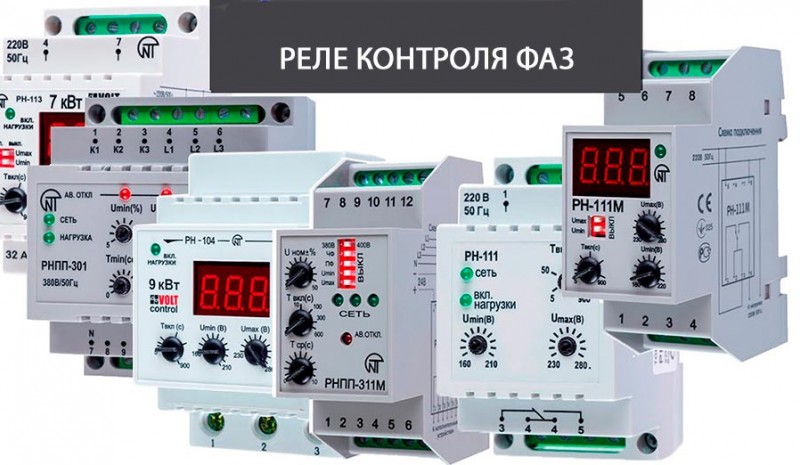

Реле контроля фаз и напряжения – для чего предназначено, устройство и принцип работы
