Тиски своими руками

Слесарные тиски своими руками — часть 1

Если зайти в магазин и посмотреть на стоимость слесарных тисков с шириной губок от 120мм, то становится как то грустно… Посмотрев на металл, который у меня имеется в наличии на даче я решил потратить денек на самостоятельное изготовление слесарных тисков.

Материал который я присмотрел для изготовления тисков:

— лист железа для основы тисков толщиной 4мм — профильная квадратная труба 50мм с толщиной стенки 4мм — уголок 60мм с толщиной стенки 5мм — уголок 75мм с толщиной стенки 8мм — полоса толщиной 10мм — шпилька резьбовая 20мм — длинная гайка 20мм

Пластина под основание тисков у меня была размером 200х160мм. Я решил отрезать такую же и насверлив в одной из пластин равномерно отверстий диаметром 8мм точечными сварками скрепил эти две пластины между собой.

Места сварки зачистил:

По центру пластины начертил центральную линию и по краям от нее также начертил пару линий шириной 20мм — на толщину шпильки.

Длинную гайку в которую будет вкручиваться шпилька я установил на проставку — кусочек полосы толщиной 10мм к которой и приварил эту гайку.

Гайку на проставке установил по центру начерченной линии и вкрутив в нее шпильку выровнял по центру.

После этого приварил площадку с гайкой к пластине-основанию и зачистил.

В качестве боковин будет использоваться уголок 60мм с толщиной стенки 5мм и длиной 200мм. Поставил их чтобы посмотреть как это будет выглядеть:

Вот общий вид деталей для слесарных тисков:

В профильной трубе 50х50мм сделал болгаркой продольный паз шириной чуть больше чем приваренная подставка с гайкой. С краю этой трубы оставил не пропиленную часть равную ширине будущих губок.

Уголки обхватывающие профильную трубу прихватил прихватками к листу-основанию. Между этими уголками положил пластину шириной 50мм и толщиной 10мм. Чтобы профильная труба нормально двигалась, между этой пластинкой сверху и самой профильной трубой сделал проставку. В качестве проставки использовал пару полотен для ножовки по металлу.

После этого пластину приварил по всей длине. Получился своеобразный короб:

Поскольку щель между пластиной и уголками получилась достаточно большой, то после приваривания пластины сверху, я срезал прихватки и проварил эту же пластину уже изнутри. Поскольку профильная труба имеет полукруглые края, то сварочный шов изнутри ходу профильной трубы не мешает.

После этого получившийся короб зачистил:

В качестве основания под губки тисков использовал более толстый уголок 75мм и толщиной стенки 8мм. Ширина будущих губок будет 150мм. Установив уголки на будущие места крепления я обрезал их немного на скос.

В качестве самих губок будет использоваться отрезок из полосы толщиной 10мм. Губки будут иметь размер: 150х50х10мм.

Прикрепив эти будущие губки к своим уголкам я закрепил их щипцами-«собаками» и просверлил насквозь отверстия 4,2мм. Затем в уголках я нарезал резьбу 5мм, а в губках рассверлил отверстия сверлом 5,1мм и сделал зенковку под потай.

В нарезанную резьбу я вкрутил болтики и с обратной стороны прикрутил по две гайки которые затем обварил сваркой. Получилось некая удлиненная резьба 5мм.

Отверстия для крепления губок к уголкам делал по центру губок — по 25мм от вертикальной линии и по 30мм от краев.

С торца профильной трубы, где в будущем будет крепиться вороток к шпильке я, изначально, планировал приварить квадратную площадку. Затем решил по краям трубы приварить по отрезку уголка в которых затем нарежу резьбу и площадку эту не приварю, а прикручу винтами. Это позволит мне в дальнейшем при необходимости разобрать тиски.

Поставив уголок с будущими губками на эту часть, я сделал скосы уголка относительно выступающим приваренным уголкам.

В дальнейшем для усиления губок с внутренней стороны уголков будут приварены раскосы и все это заварено пластиной толщиной 4мм.

Для усиления верхней части тисков, там где имеется место для наковальни, я положил еще одну пластину толщиной 8мм (как у уголка губок) и шириной равной общей ширине короба. Таким образом если в дальнейшем придется использовать наковальню по прямому назначению, то вся нагрузка будет производиться на вертикальные ребра боковых уголков.

Приварив усиливающие раскосы я закрыл уголки губок пластиной толщиной 4мм и зачистил все болгаркой, а затем наждачным кругом с зерном 40.

Да, по сварке… Варил я аппаратом Форсаж-161 Электрод — МР-3С 3мм Ток сварки — около 110А.

При обваривании уголков пластиной 4мм я использовал те же электроды, только на токе около 80А.

Затем я это дело все обезжирил и покрыл из баллончика грунтовкой с краской:

В сборе на данный момент это выглядит так:

Во второй части по самостоятельному изготовлению слесарных тисков: — установка губок с нарезкой от скольжения — установка торцевой заглушки с винтом и воротом — крепежные отверстия в подошве тисков

1 Устройство и проектирование столярных верстаков

Как для кузнеца основным рабочим инструментом является молоти наковальня, так и в столярной мастерской основным рабочим элементом является верстак. Такой рабочий стол универсален, он одновременно выступает местом для раскройки, обработки и сборки деталей из дерева, хранения рабочих инструментов и приспособлений.

Базовой частью конструкции любого верстака, независимо от того, сколько операций на нем будет выполнятся, является обычная столешница из твердых пород древесины (лучше всего подходит бук и дуб). Толщина столешницы должна составлять 60-70 мм, при этом в задней по всей ее длине вырезается продольная канавка для хранения мелких инструментов. Крупные приспособления складируются в подверстачье — полочке под столешницей.

Устройство верстака

На столярном верстаке должны обязательно присутствовать тиски, которые используются для фиксации обрабатываемых заготовок.  Функциональность стола значительно расширяется отверстиями для установки струбцин, которые высверливаются по краю внутреннего контура столешницы.

Общую высоту конструкции необходимо подбирать исходя из роста мастера, обычно она варьируется в пределах 70-80 см. Ширина и длина столешницы непосредственно зависят от размеров мастерской либо гаража, для одноместного рабочего стола оптимальной является длина 2 метра, ширина — в районе 90 см.

Стационарный стол может иметь вес до 100 килограмм. Если же планируется изготовить складной верстак, то нужно будет позаботиться об его облегчении посредством использования менее толстой древесины. Складная конструкция предполагает возможность откручивания столешницы от ножек, при этом сами ножки могут быть разборными либо телескопическими.

Верстачная доска, вид сверху

В мастерской верстак лучше всего располагать возле окна, что даст рабочему месту естественное освещение в дневное время суток.  Наличие искусственного освещения является обязательным, также возле столешницы нужно разместить несколько розеток для подключения электроинструмента.

1.1 Выбор материалов и сборка

Для изготовления каркаса и ножек хорошо подходит строганный брус размером 100*70 мм, для столешницы лучше всего брать строганные доски дуба или бука толщиной 4-5 см. Более дешевый вариант — столешница из листа ДСП, однако прослужит она меньше. Помните, что чем толще используются доски, тем тяжелее и устойчивее будет столярный верстак, что позитивным образом скажется на удобстве работы.

Крепежные элементы подбираются исходя из того, будет ли стол стационарным (используются гвозди и саморезы) либо сборным (болты и гайки).Из электроинструмента для монтажных работ вам потребуется дрель, болгарка и шуруповерт, также не лишними будут шлифовальная машинка, однако можно обойтись обычным рубанком.

Столярный верстак своими руками делается в два этапа — сборка каркаса и монтаж столешницы. При сборке основания нужно пытаться получить максимально жесткую раму, добиться этого можно расположив между ножками горизонтальные перемычки (на высоте 50-60 см от пола), которые в дальнейшем послужат несущим элементом под монтаж полочек.

Каркас верстака

Соединять брусья каркаса между собой можно с помощью склеивания в систему «шип-паз», однако удобнее всего использовать металлические уголки и саморезы. Увеличить надежность конструкции можно жестко прикрутив одну из горизонтальных перемычек к стене, однако такое решение применимо лишь при изготовлении стационарного верстака.

Закончив с основанием можно переходить к сборке второй части — столешницы. Если рабочая поверхность состоит из нескольких досок, стыковать их между собой нужно максимально тщательно, чтобы влага и пыль не скапливались в щелях. Соединяются доски на 3-ех брусках (боковых и центральном), расположенных под столешницей. Размеры столешницы должны быть такими, чтобы ее контуры выходили за пределы основания на 5-10 см. По завершению сборки столешница шлифуется и покрывается олифой, на основании ее проще всего закрепить с помощью стальных уголков.

Столешница верстака

Крепить тиски на верстаке нужно с помощью болтов и гаек М12, при этом в столешницы предварительно необходимо вырезать отверстия под головки болтов. Размещать тиски можно в любом удобном для вас месте, но не в углу, так как при сильной нагрузке он сможет обломится.

Устройство столярного верстака также предполагает наличие упоров, которые можно приобрести уже готовые и закрепить болтами, либо же сделать своими руками. Под упоры вырезаются отверстия в передней части столешницы, в которых размещаются выточенные по размеру деревянные бруски. Для более надежной фиксации их можно сделать в виде расширяющихся к верху колышек.

Проведение работ своими руками

Для работы с металлом потребуется болгарка и сварочный аппарат. Станочные фрезерные тиски такого вида изготавливают следующим образом:

1. Начинают работу с приваривания фланца к торцу трубы, которая будет использоваться в качестве неподвижного элемента. В центральной части фланца вваривается гайка с резьбой М16.
2. Следующий шаг заключается в создании подвижной части. К центральной части также приваривается фланец, в котором оставляется центральное отверстие для размещения винта.
3. На некотором расстояние от торцевой поверхности ходового винта приваривается гайка с резьбой М18. Она применяется в качестве стопорного механизма. При установке ходового винта приваренная гайка должна плотно прилегать к торцу фланца. Устроить подобное крепление можно только при соблюдении всех размеров.
4. Следующий шаг заключается в надевании шайбы и второй гайки М16 с наружной стороны фланца. Эти элементы затем будут привариваться к устанавливаемому винту. Для снижения трения между фланцем и внутренней гайкой устанавливается дополнительная гайка.
5. После того как подвижный узел был собран его вставляют в неподвижную трубу большего диаметра и проводится вкручивание второго конца ходового винта в гайку фланца неподвижной части.
6. С поверхностью заготовки контактируют зажимные губки. Их можно изготовить из твердого металла, который приваривается к основной конструкции.
7. Повысить неподвижность можно за счет приваривания к нижней части трубы две опоры. Стуловый вариант исполнения должен изготавливаться так, чтобы нагрузка распространялась равномерно.
8. Во время эксплуатации устройства внутренняя труба может вращаться вместе с ходовым винтом. Подобная ситуация создает довольно много проблем во время выполнения работы. Устранить этот недостаток можно путем создания продольной прорези, положение которой будет фиксироваться при помощи специального винта-фиксатора.

Столярные тиски для верстака: делаем своими руками

Мастерскую домашнего умельца, часто работающего с изделиями из дерева, сложно представить без такого полезного приспособления, как столярные тиски. Используя это зажимное устройство, которое несложно изготовить своими руками, можно выполнять различные технологические операции с деревянными деталями.

Конструкция столярных тисков не настолько сложна, чтобы отказываться от идеи сделать их своими руками

Многие, руководствуясь желанием сэкономить на приобретении столярных тисков, используют для фиксации деревянных деталей подручные приспособления (например, струбцины). Однако такие универсальные устройства не позволяют эффективно выполнять многие технологические операции по дереву, а их металлические зажимные элементы оставляют на мягких деревянных поверхностях неприглядные вмятины.

Если же обрабатываемые деревянные детали должны отличаться не только качеством, но и эстетичным видом, то без тисков, специально предназначенных для выполнения столярных работ, не обойтись. Серьезно сэкономить на приобретении серийных моделей можно и более оптимальным способом – изготовить столярные тиски своими руками.

Самодельный верстак с тисками

Особенности

Тиски являются устройством, которое используют при фиксации деталей. Инструмент осуществляет жесткий крепеж детали и позволяет находиться на безопасном расстоянии от зоны обработки.

Столярные тиски представляют собой механизм, который крепится к поверхности при помощи винтов. Приспособление используют при работе с деревянными или пластиковыми изделиями. Лапки для фиксации заготовок оснащены специальными накладками, что исключает повреждение материала заготовки. Некоторые устройства имеют накладки из дерева. Существует и комбинированный вариант накладок — из дерева и чугуна.

Механизм столярных тисков состоит из:

• основной опоры, отвечающей за работу стационарных элементов;
• подвижной лапки для фиксации;
• двух кулис, при помощи которых меняется расположение деталей;
• ходового винта;
• воротка — элемента, который передает вращение на ходовой винт.

Такие габаритные приспособления используют для обработки деталей на верстаке. Оптимальная величина ширины лапок для столярных тисков – 12 см. Столярные приспособления могут быть изготовлены и из твердых пород древесины. Как правило, это дуб, ясень и бук. Нужно учитывать, что столярный инструмент не используют для работы с металлом. При зажиме слишком жестких изделий лапки для фиксации могут быть повреждены.

Главные преимущества столярных тисков:

• разные варианты крепежа – инструмент можно зафиксировать как на верстачной поверхности, так и на любой другой;
• при обработке осуществляется надежная фиксация, заготовка не выскользнет и не поменяет своего расположения;
• пружинный механизм дает возможность облегчения зажима габаритных деревянных деталей;
• конструкция предполагает использование заменяемых планок на неподвижных и движимых лапках (замена планок зависит от используемой заготовки, при этом существуют универсальные планки из стали и полимеров).

Рекомендации, как сделать самодельные столярные тиски для верстака своими руками

Если вы решили оборудовать собственную мастерскую, верстак или рабочий стол, то могут однозначно понадобиться самодельные тиски. Это сравнительно несложное дело, а сделанный верстак или мастерская прослужат вам длительное время. Следует подробнее изучить вопрос о том, как сделать слесарные тиски своими руками и какие нюансы сопровождают этот процесс.

Если вам необходимы столярные тиски для верстака, которые являются по-настоящему мощными, то лучше всего подойдет двухвинтовая модификация указанного устройства. Фаркоповые болты М20 дают усилие в несколько тонн, что является прекрасным вариантом для таких тисков. Порядок сборки такого устройства следующий:

• Подготавливаем все необходимые инструменты;
• Делаем соответствующие прорези и отверстия;
• Вставляем болты и повороты;
• Проверяем тиски на прочность и работоспособность.

Пошаговый и подробный инструктаж по сборке и самостоятельному созданию тисков для мастерской и верстака имеются на специализированных ресурсах и форумах в виде фотографий и рекомендаций.

Мини-тиски Моксона

Для уже готовых рабочих столов очень удобно сделать мини-тиски Моксона. Для начала понадобятся следующие материалы и инструменты:

• Заготовки из дерева;
• Винты, гайки и шайба;
• Кожа для тисков;
• Настольная пила и фрезер;
• Наждачная бумага;
• Долото и клей.

После того как заготовка была обрезана, необходимо отшлифовать края с помощью наждачной бумаги. Закругляем края колес сверлом и все той же наждачной бумагой. Чтобы изготовить винты, необходимо приобрести длинный резьбовой стержень и разрезать на две части металлические заготовки.

После этого необходимо вставить гайки в отверстия. Наклеиваете кожу на зажимы и убираете все лишнее. Защита поверхности обеспечивается тунговым маслом.

Оно, в отличие от других средств для пропитки древесины, полимизируется внутри и снаружи дерева с быстрым проникновением в нижние слои.

После того как масло высохнет, останется соединить все получившиеся части вместе — и тиски будут готовы к использованию.

Их также легко изготовить своими руками. Для начала необходимо разрезать по размеру фанеру. Две гайки приварить к плоской панели для резьбового направляющего и прикрепить под столом винтами, так как это добавит стабильности рассматриваемой конструкции

Очень важно все грамотно выровнять, в противном случае она работать не будет

После этого необходимо зубилом сделать выемку под гайку. На наружном замке просверливаете отверстие глубиной 3 см. Поэтому толщина фанеры должна быть равна 3 см.

Деревянная конструкция

Она является копией обычных тисков, только сделана из дерева. Из металлических деталей здесь следует использовать только винт длиной 45 см и толщиной 8 см. Подходит массированная фанера из сосны, хорошо просушенная.

Губки тисков делают из отдельных блоков, которые впоследствии склеивают вместе. Для придания им окончательной формы отшлифуйте их края наждачной бумагой. При этом для одного блока стоит выбрать более толстое дерево.

Это компенсирует пространство между подвижной и неподвижной частями. Ручка через головку должна проходить в отверстие свободно, затем добавляем набалдашник и наковальню.

По окончании снимите крепежные винты, покройте элементы тисков двумя слоями масляного полиуретана и оставьте сохнуть на всю ночь. Прикрепите болтами тиски к рабочему столу.

Дубовые тиски

Дизайн данной конструкции основан на старинных чертежах, корпус сделан из дубовой шпалы. Губки можно вырезать вручную или с помощью пилы. Канавки продалбливают вниз с обеих сторон от основания. Кронштейны добавляют прочности задней губке и хорошо крепят ее к основанию.

Верх тройника находится сверху прижимного болта. Также понадобятся большой болт и квадратная головка, закрепляемая в пазе корпуса в основании тисков. С каждой стороны основания внизу следует добавить стальную полосу, которая защитит боковые кронштейны от изнашивания.

Сделать самодельные тиски, как видим, оказывается, не так уж и сложно. В Интернете имеется немало сайтов и статей, которые подробно рассказывают об изготовлении устройств для различных верстаков и рабочих столов.

Очень интересным является изготовление дубовых тисков, так как для них является идеальной массивная сосновая фанера. Хорошим дополнением является стальная полоса, так как она предотвращает изнашивание кронштейнов и тисков в целом.

Удачной работы и изготовления самодельных верстаков!

Мини-тиски Моксона

Для уже готовых рабочих столов очень удобно сделать мини-тиски Моксона. Для начала понадобятся следующие материалы и инструменты:

• Заготовки из дерева;
• Винты, гайки и шайба;
• Кожа для тисков;
• Настольная пила и фрезер;
• Наждачная бумага;
• Долото и клей.

После того как заготовка была обрезана, необходимо отшлифовать края с помощью наждачной бумаги. Закругляем края колес сверлом и все той же наждачной бумагой. Чтобы изготовить винты, необходимо приобрести длинный резьбовой стержень и разрезать на две части металлические заготовки.

После этого необходимо вставить гайки в отверстия. Наклеиваете кожу на зажимы и убираете все лишнее. Защита поверхности обеспечивается тунговым маслом. Оно, в отличие от других средств для пропитки древесины, полимизируется внутри и снаружи дерева с быстрым проникновением в нижние слои. После того как масло высохнет, останется соединить все получившиеся части вместе — и тиски будут готовы к использованию.

Разработка конструкции тисков

Чертеж самодельных тисков

При желании самостоятельно изготовить собственную конструкцию, необходимо подготовить чертежи (эскизы). За основу можно взять катаные уголки, швеллеры, двутавры. В промышленных устройствах используют чугунное литье. Небольшие по размеру могут изготавливаться из швеллера.

Самодельщики используют разные виды древесины или металлопрокат.

Деревянная конструкция

В составе изделий из дерева используют металлические элементы:

• винт. Применяют шпильки со стандартной резьбой. Если в наличии есть домкрат, то в разрабатываемом изделии будет использоваться прямоугольная резьба;
• гайка. Ее подбирают под имеющийся зажимной винт;
• крепежные элементы используют для придания жесткости.

Легкосъемная конструкция

По исполнению устройства могут быть:

• стационарными тисками, размещаемые постоянно на одном месте;
• переносными (легкосъемными) тисками. Их можно быстро снять, уложить в транспортное средство для выполнения работ по месту выполнения ремонта.

Инструкция по изготовлению тисков: вариант №2

Самодельные тиски не требуют сложных конструкторских разработок и расчетов. Можно воспользоваться многочисленными фото и чертежами подобных устройств, которые легко найти в интернете. Достаточно простая, но в то же время очень эффективная конструкция создается на основе металлических труб.

Как известно, трубы, используемые для монтажа водо- и газопроводов, выпускаются с таким расчетом, что изделие определенного диаметра плотно входит в трубу последующего типоразмера. Именно эта особенность труб позволяет использовать их для такого устройства, как самодельные слесарные тиски. Наглядный чертеж, фото и описание процесса изготовления помогут самостоятельно изготовить данные тиски.

Чертеж самодельных тисков. Ниже два фото с готовым изделием

Конструктивными элементами, из которых будут состоять самодельные тиски, являются:

• отрезок металлической трубы, который будет выступать в роли внутренней подвижной части приспособления;
• отрезок металлической трубы следующего типоразмера, который будет служить внешней неподвижной частью;
• ходовая гайка с диаметром резьбы М16;
• ходовой винт с диаметром резьбы М16;
• вороток, за счет которого ходовому винту будет сообщаться вращение;
• передняя и задняя опоры, за счет которых неподвижная труба будет фиксироваться на основании;
• отрезки трубы прямоугольного профиля (будущие зажимные губки тисков);
• две стопорные гайки с диаметрами резьбы М16 и М18.

Две основные части тисков (подвижная и неподвижная)

Изготавливать такие тиски своими руками начинают с того, что к торцу отрезка трубы большего диаметра, которая будет выступать в роли неподвижного элемента, приваривают фланец. В центральное отверстие фланца должна быть вварена гайка с резьбой М16. К торцу отрезка подвижной трубы меньшего диаметра также приваривается фланец с центральным отверстием, в которое будет пропущен ходовой винт.

На некотором расстоянии от края ходового винта к нему приваривается гайка М18 (она станет фиксирующим элементом). После этого конец ходового винта, к которому приварена гайка, необходимо пропустить через внутреннюю часть подвижной трубы и вставить его в отверстие во фланце. При этом гайка должна прижаться к фланцу с его внутренней стороны.

Тиски в сборе (на фото в них зажат молоток)

На конец ходового винта, выступивший с наружной стороны фланца, надевается шайба и навинчивается гайка М16, которая затем приваривается к винту. Между внутренней гайкой и поверхностью фланца также должна быть установлена шайба, что необходимо для уменьшения силы трения. Чтобы правильно выполнить этот этап изготовления самодельных тисков, лучше ориентироваться на соответствующее видео.

После того как подвижный узел тисков собран, следует вставить его в неподвижную трубу большего диаметра и вкрутить второй конец ходового винта в гайку второго фланца. Чтобы соединить ходовой винт с воротком, к его концу, выступающему со стороны подвижной трубы, можно приварить гайку или шайбу, в отверстия которых и будет пропущен вороток.

Зажимные губки таких тисков можно сделать из отрезков прямоугольных труб, которые привариваются к подвижной и неподвижной частям. Чтобы придать конструкции устойчивость, к нижней части неподвижной трубы привариваются две опоры, в качестве которых могут быть использованы уголки или прямоугольные трубы.

Внутренняя труба в процессе вращения ходового винта также может вращаться, что делает использование таких тисков очень неудобным. Чтобы этого не происходило, в верхней части неподвижной трубы можно сделать продольную прорезь, а в подвижную трубу вкрутить винт-фиксатор, который будет перемещаться по этой прорези и предотвращать вращение подвижной части.

На многих фото самодельных тисков подобной конструкции представлены устройства, подвижная и неподвижная части которых изготовлены из труб квадратного или прямоугольного профиля. Использование таких труб также позволяет избежать вращения подвижной части тисков.

Если не планируется сильно нагружать тиски, то вполне можно изготовить их из дерева по несложной схеме

Изготовление столярных тисков

Для начала подготовим материал для губок тисков – брус и фанеру, пилим в необходимые размеры, которые послужат основой столярных тисков.

При помощи угольника и карандаша делаем отметки для будущих мест сверления.

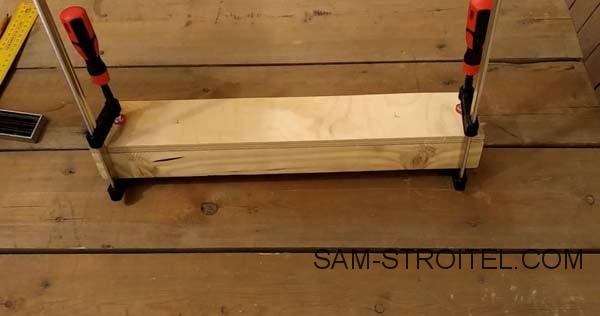

Для удобства закрепляем элементы струбциной для совместной обработки фанеры и бруса.

При помощи сверла проделываем два отверстия диаметром 12 мм.

Далее отдельно в фанере по периметру выполняем шесть отверстий под саморезы диаметром 3 мм. Потом сверлом на 10 выполняем фаски, чтобы спрятать шляпки саморезов. Лучше отверстия выполнять комбинированным сверлом с зенкером, но у меня такого не оказалось.

Саморезами крепим фанеру к верстаку.

Используя отверстия на 12 мм в качестве направляющих просверливаем насквозь верстак.

С внутренней стороны верстака, в место выхода сверла забиваем две врезные гайки М10.

Теперь сделаем рукоятки. Для этого понадобятся две кольцевые коронки по дереву среднего и малого размера. Размечаем их диаметры на дереве при помощи карандаша.

Вырезаем детали, используя дрель и коронки.

Шлифуем полученные детали на наждачной бумаге.

Перьевым сверлом (лучше это делать сверлом форстнера) на 22 делаем небольшие углубления в деталях большего диаметра.

В маленькие круги забиваем две врезные гайки.

Вкручиваем в конструкцию шпильки М10.

Контрим шпильки — плоскогубцами отрезаем небольшой кусок проволоки и вставляем его в просверленное отверстие по границе резьбы.

Склеиваем большой круг с маленьким, используя кисть и столярный клей (ПВА).

Для надежности скрепляем круги саморезами.

Получились вот такие рукоятки для тисков.

В результате, получились, простые и практичные столярные тиски для верстака, сделанные своими руками из подручных материалов.

Автор самоделки: Денис. г. Ростов-на-Дону.

Как сделать столярные тиски самостоятельно

Для работы с металлическими деталями и заготовками используются слесарные тиски. Если же возникает потребность в обработке деревянных заготовок, то для таких целей слесарные тиски подходят меньше всего, так как они имеют некоторые недостатки. Фиксируемые детали могут деформироваться, поэтому для работы с деревообрабатывающими материалами рекомендуется пользоваться слесарными тисками. Покупать их специально для работы с деревом совсем не обязательно. Для таких случаев можно сделать столярные тиски своими руками. Инструкцию по изготовлению рассмотрим подробно.

Столярные тиски делаются из дерева, что является преимуществом при их изготовлении. При работе с деревом исключается необходимость применения сварочного аппарата. Для сверления отверстий используется дрель, а для отрезания деталей будущего инструмента, применяется ручная ножовка, лобзик или болгарка с диском по дереву.

Первым делом подготовим винт. Для этого отрезаем необходимую длину шпильки
На шпильку накручивается с одной стороны гайка
Используя водопроводный тройник, следует надеть его центральным отверстием на шпильку

Причем важно соблюдать, чтобы шпилька не выступала за грани двух параллельных отверстий тройника. Просверлить по центру тройника отверстие для установки болта под ключ на «10»

Сверлить необходимо тройник вместе со шпилькой
В полученное отверстие установить болт под ключ на «10». Таким способом изготавливается рукоятка для будущего инструмента
Далее переходим к изготовлению губок тисков. Для этого из доски, толщиной не менее 6 см, следует отрезать необходимую длину — 20-30 см
Две доски должны получиться одинакового по длине размера. Именно эти доски будут выступать в качестве фиксирующих губок
По центру обеих досок требуется просверлить центральные отверстия, через которые будет проходить шпилька
Просверливаем дополнительные отверстия по бокам обеих досок, которые нужны для направляющих
В одной доске на центральном отверстии нужно сделать паз для размещения гайки
Теперь завинчивается гайка и насаживается шайба на шпильку со стороны, где имеется сквозное отверстие
Устанавливаем шпильку в центральное отверстие доски с пазом
С другой стороны шпильки устанавливается шайба, и насаживается тройник, фиксирующийся болтом
Гайку с обратной стороны доски следует затянуть, утопив ее в пазу. Чтобы предотвратить в будущем вращение этой гайки, ее необходимо соединить со шпилькой. Для этого можно воспользоваться сваркой, но альтернативный способ — применить дрель. При помощи дрели сверлится отверстие в гайке, насаженной на шпильку, посредством которого обеспечивается жесткая фиксация двух деталей
Используя соответствующего диаметра болт, необходимо его забить в отверстие, сделанное в предыдущем пункте
Собираем конструкцию, получая в итоге подвижную губку тисков
Используем два металлических стержня, которые необходимо установить в боковые отверстия доски
К столу или верстаку присоединяется вторая доска, которая будет играть роль неподвижной губки столярных тисков. Для этого фиксируем доску струбциной к столу, после чего сверлим отверстия в конструкции стола
Приступаем к сборке конструкции. Для этого необходимо соединить две части, используя широкую гайку. После накручивания гайки на шпильку, необходимо обвести ее грани по периметру
По полученной разметке необходимо вырубить паз, воспользовавшись стамеской. Это необходимо для того, чтобы зафиксировать гайку в губках тисков
Утапливаем гайку в конструкцию губки
Получается практически готовые столярные тиски, на которых не хватает только рукоятки. Сделать ее можно из деревянной трубки соответствующего диаметра. После этого собираем инструмент

Чтобы направляющие свободно перемещались в неподвижной губке, следует изготовить стальные втулки, и установить их внутрь отверстий. Неподвижная губка фиксируется к поверхности стола посредством саморезов. Причем к этому делу нужно отнестись ответственно. Предварительно следует просверлить отверстия, а также сделать пазы для шляпок саморезов. Ведь поверхность доски является рабочей частью столярных тисков, поэтому любые выступы на ней и прочие дефекты негативно отразятся на качестве обрабатываемых заготовок.

Вот таким вот несложным способом можно изготовить в домашних условиях столярные тиски. Причем для их изготовления не понадобится покупать материалы, так как все самое необходимое наверняка имеется в распоряжении у каждого домашнего мастера.

Тиски для столярных работ

Инструменты и материалы:-Фанера 355,6 мм X 355,6 мм Х 19,05 мм — 2 шт;-Доска 355,6 мм X 47,62 мм X 19,05 мм — 2 шт;-Направляющая шина-2 шт;-T-болты -4 шт;-Ручки круглые с резьбой -4 шт;-Шпильки длинные — 2 шт;- Ручки фигурные с резьбой -2 шт;-Резьбовые вставки — 2 шт;-Шурупы — 8 шт;-Клей;-Лак;-Рулетка;-Карандаш;-Киянка;-Сверлильный станок;-Зажимы, струбцины;-Фрезерный станок;-Циркулярная пила;-Пила по металлу;-Шлифовальная машинка;-Шуруповёрт;

Получайте на почту подборку новых самоделок. Никакого спама, только полезные идеи!

*Заполняя форму вы соглашаетесь на обработку персональных данных

Шаг 5: Сборка струбцины

Вам придется соорудить прокладку для вашего винта. Я использовал кольцевую пилу и с помощью нее вырезал диск размером 5 см из бруска 5×10 см, затем пробурил отверстие в центре так, чтобы оно соответствовало диаметру моего винта. Вы можете сделать столько прокладок, сколько захотите, в зависимости от пространства, которое вам понадобится для рукоятки вашего винта. Идеальным вариантом будет вырезать два таких диска. Затем пространство между двумя прокладками можно смазать небольшим количеством масла, что позволит вам затягивать струбцину более плавно.

По картинкам вы заметите, что я начал с одной прокладки, затем добавил вторую и обнаружил, что так значительно лучше.

Соорудив систему зажима, необходимо будет прикрепить ее к ножке верстака. Я использовал простые 7 см шурупы-саморезы, расположив их на расстоянии 15 см друг от друга. Прикрепил конструкцию через основание крепления непосредственно к ножке стола. Теперь можно установить прокладки на винт и закрепить его.

Когда струбцина будет готова, вам понадобится установить подпорки.

Шаг 5: Делаем ручки

Ручки можно и не делать, вы вполне можете остановиться на том, что установите 13 мм-вые болты и шайбы, а открывать/закрывать тиски можно ключом.

Я решил сделать для болтов деревянные ручки, как показано на фото. Склейте между собой три деревянные доски размерами 1,9х5,5х28. у вас получится деревянный брусок квадратного сечения 5,5 см. затем обточите этот брус в восьмигранник.

Разрежьте восьмигранный брусок на две половины. Затем высверлите по продольной оси отверстие диаметром 2 см и глубиной 5-8, как получится на вашем сверлильном станке. Они должны быть прямыми.

Вставьте в дырку болт, выровняйте его, затем залейте туда эпоксидку. Дайте ей застыть. Ручки готовы.
